求助:怎么启用朗动原车摄像头

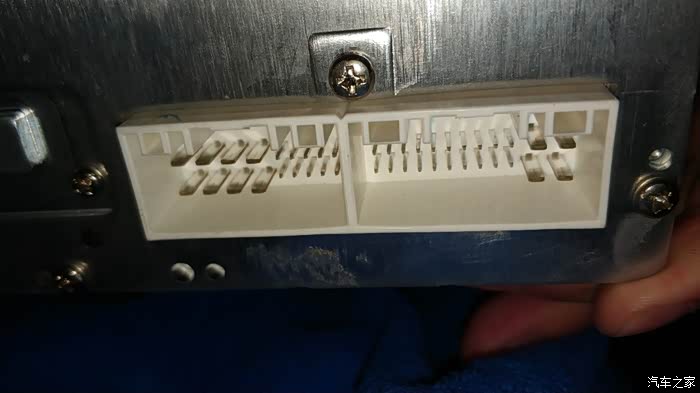

屏幕上针脚都在，只是母插上有些线省掉了

这个角度很清晰

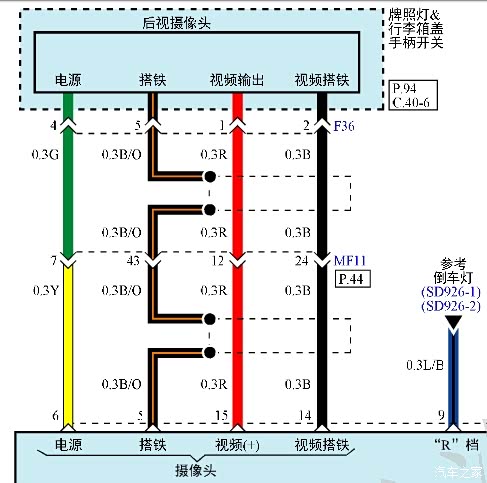

根据电路图，知道红黑是视屏信号线，红正，黑负

可是这个图又说黑色是视频搭铁，到底是要搭铁，还是要连接到屏幕后面的视频负极呢？如果是搭铁怎么和电源搭铁的线路图画法又不一样？

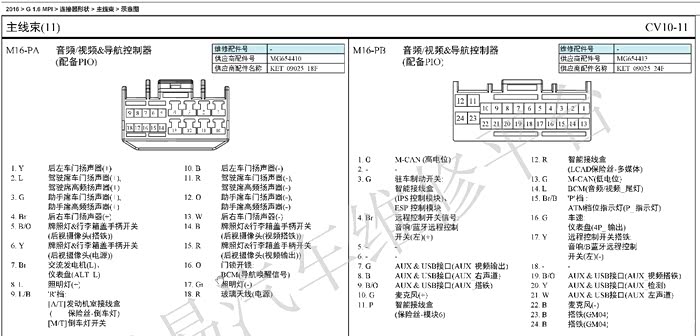

如果按照这个图，5号6号针是电源线，14号 15号是视频信号线，可是接了怎么没反应呢？难道线的材质有问题？

行李箱开关手柄的连接器形状和实际的根本不一样，这个是左边是2.3.9.8号针脚，右边是1.4号针脚，摄像头是1.4.5.2号四个针脚，但是请看下图

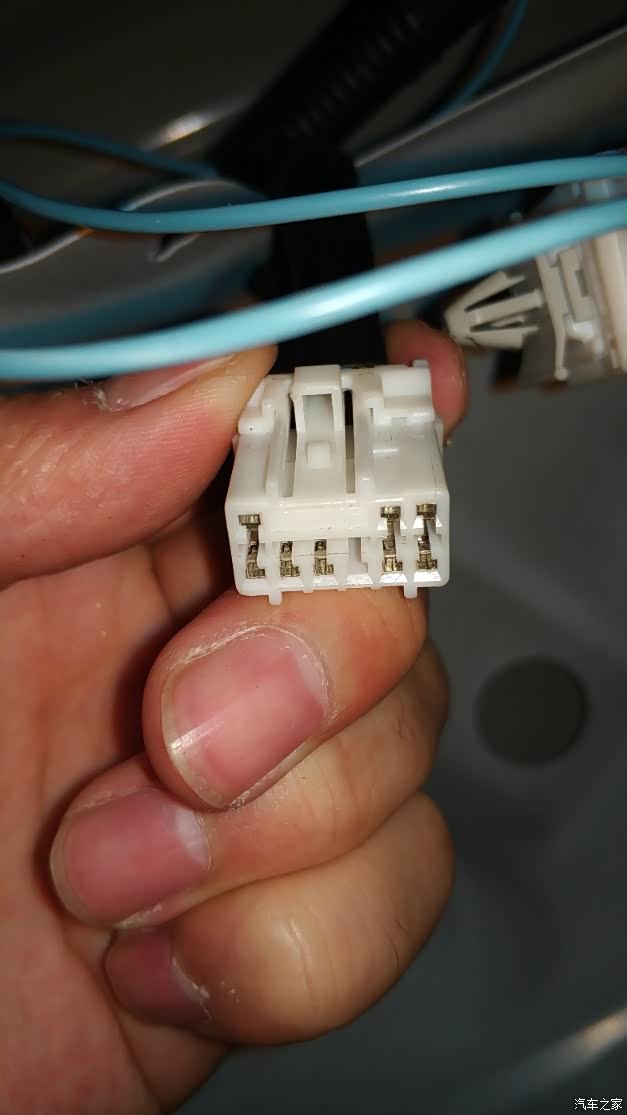

实际的连接器形状，打算的红黑黄白是摄像头连接的四根线，他们在一边，和上图是对不上的，再看下图正面的样子

摄像头线是最右边的四个孔，哎，难道原厂中控屏启用原厂摄像头没希望了？不甘心

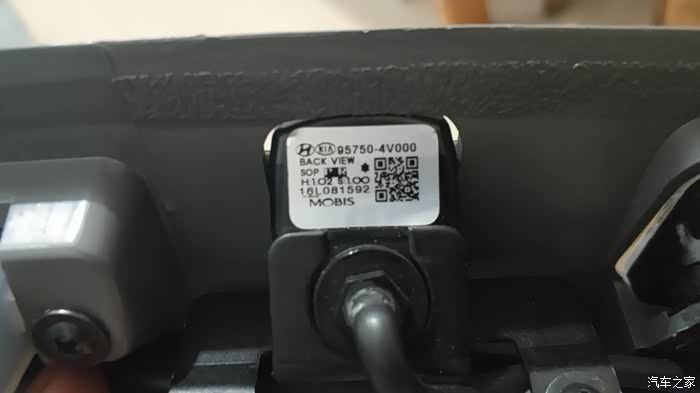

原厂摄像头部分特写

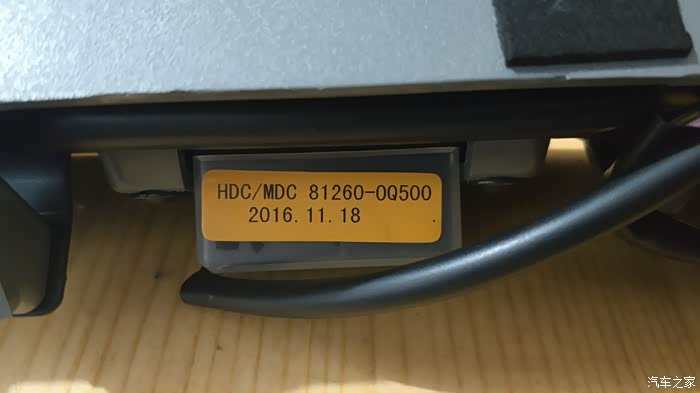

总成特写背面

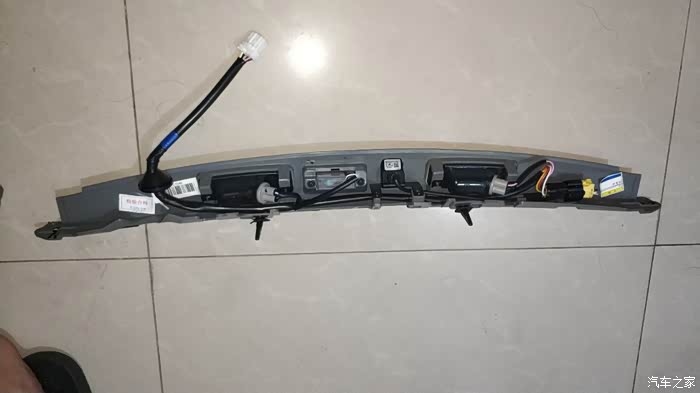

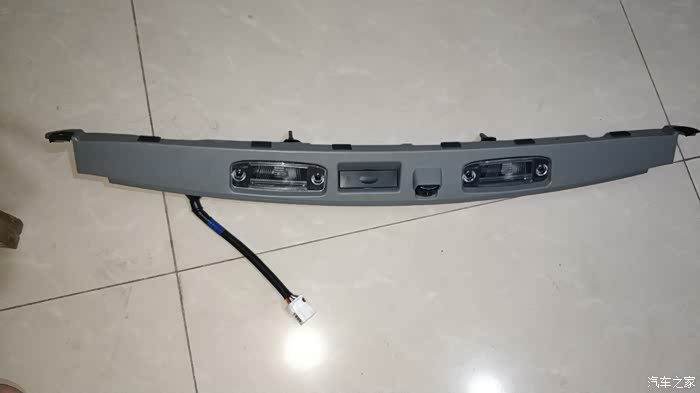

总成正面

后备箱按钮开关

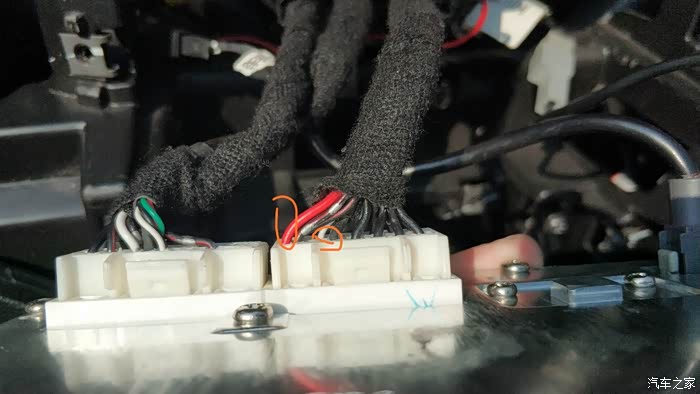

这是装自尊中控屏的转接线。看论坛高人的帖子，圈起来的红色是倒车触发线，圈起来的黑色是视频信号负极，白色是事情信号正极，可是连摄像头也不行，只出现黑屏和倒车标尺线。
