实用改造系列之六@diy座椅加热

1.系统线束

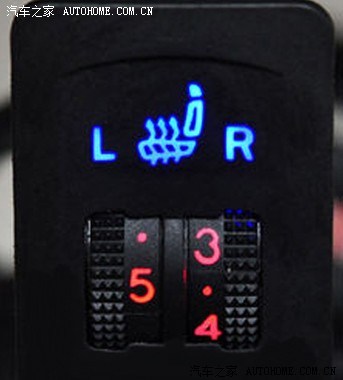

2.双座温控开关图。蓝色加热标示灯接在车的夜行灯开关线上，一开夜行灯他就亮了。旋钮的灯线接在钥匙开关线上，只要已开启加热功能就亮（橙红色光，一共5个档位）

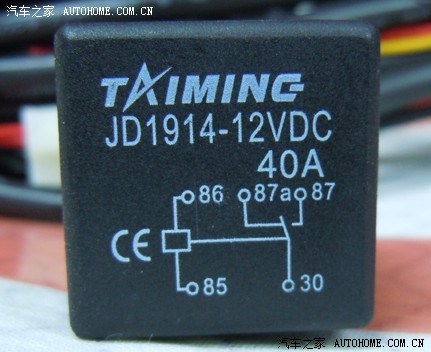

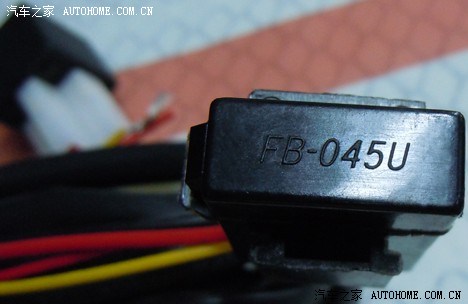

3.继电器

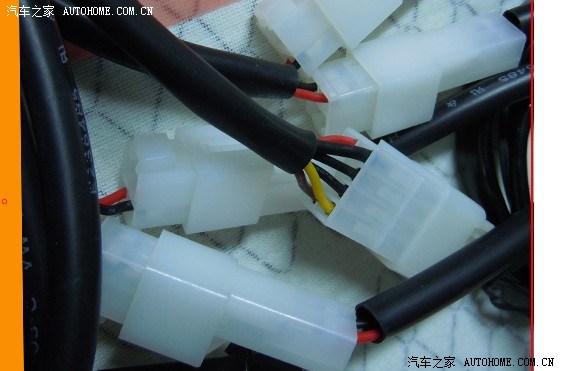

5.线束插头

6.保险

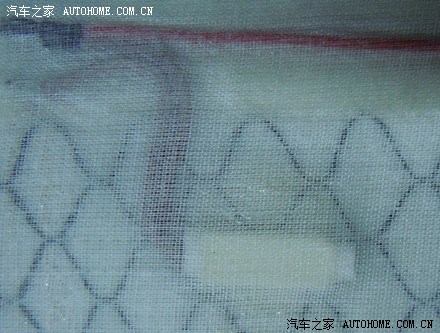

7.加热垫。（白色塑料材质的是温控头）

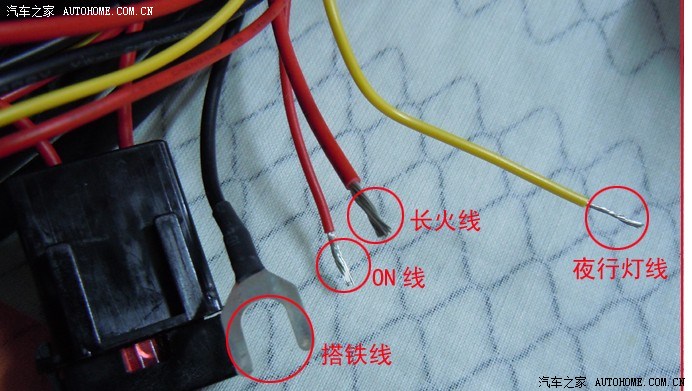

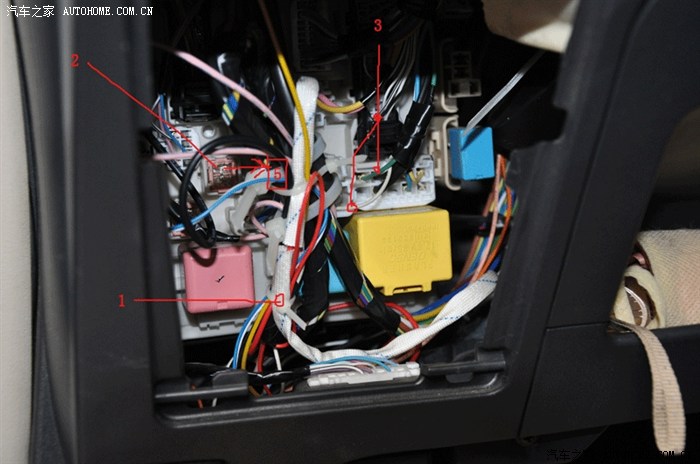

8.接线说明。我的接法：接长火线那个（加热垫电源主线）我找了卡子与线焊接在一起用热缩管包住外面再拿石蜡管（阻燃耐高温）套上，接在了主ECU上一个闲置的供电保险插座上（有图）。接夜行灯线那个，我嫌麻烦懒得找线，直接接在了调整大灯高度的那个旋钮的红线上；它的作用就是让那个标示灯与夜行灯同步亮起，功耗不大。ON线就是钥匙开关线，同样我嫌麻烦就接到了原来改装防盗的一根线上，主要是关钥匙全车断电的线束都可以接（比如点烟器的线），他的作用就是控制温控旋钮与钥匙开关同步，供电后通过旋钮开合控制继电器供电，所以功耗也不大；实际测试时任意一个旋钮开启继电器都接通，座椅加热靠调节温度实现是否加热。搭铁线就不细说了。

安装：

1.拆座套。比较麻烦，毕竟不是专业拆座套的。通过实践总结，只需要把座椅从车上拆卸下来，其他座椅上的螺丝没有不要扭下来，只需要把座椅套上的几个挂圈打开，拔掉相应的几根固定钢丝就可以把座套取下，安装的时候再将钢丝穿入恢复座椅原样即可。

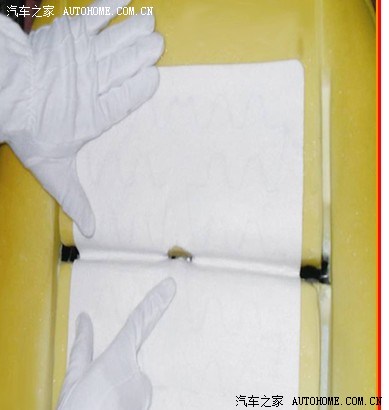

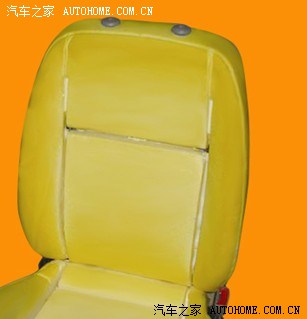

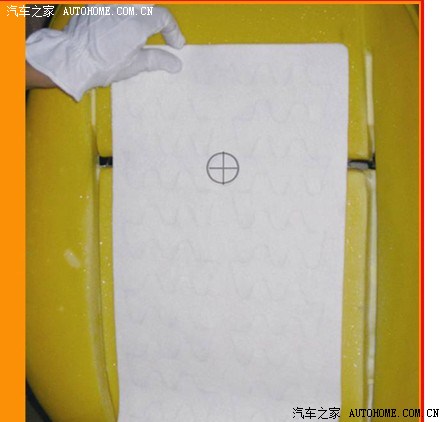

2.安装加热垫。画的空是为了安装卡扣与座椅固定，下图为网站截图，我们的雅力士实际卡扣位置在左右两边4厘米处，安装的非常服帖。

3.控制器、线束安装。

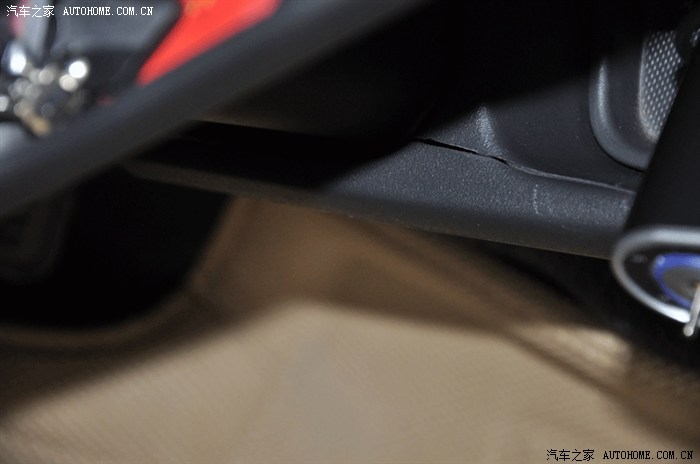

控制器安装：原车预留口不够大，就拿裁纸刀一点点抠了个空（这个位置不太方便，手刹有些碍事，但似乎也无其他合适地方安装），不小心上面划了一道（仔细看能看见），另外老婆帮忙在AUX下边的模块接口烫了个圆孔，我把GPS导航引出来的音频线从里面穿出（通过调频发射音频到收音机接收音效不如线传输好）。

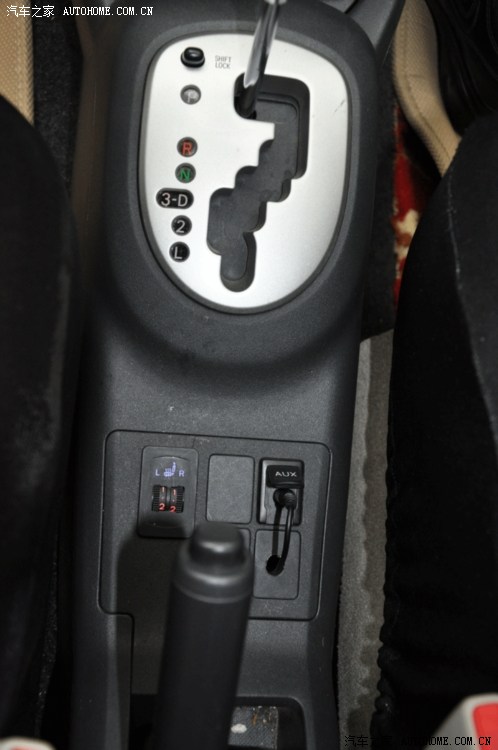

上图开启了两个座椅加热和夜行灯开关

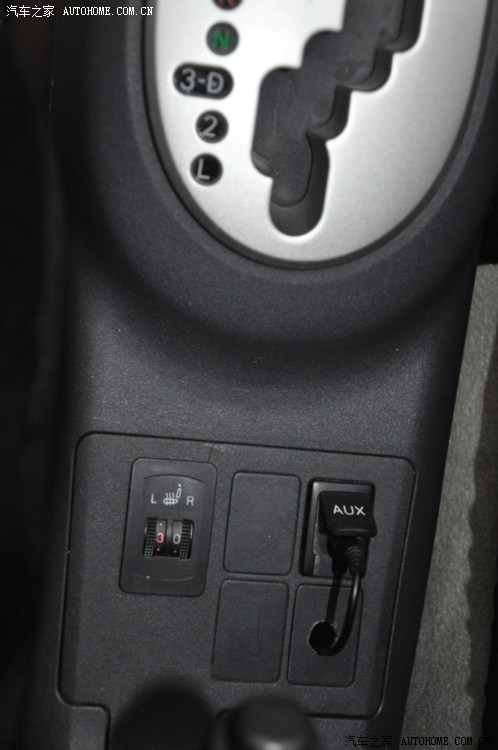

下图只开了主驾座加热
