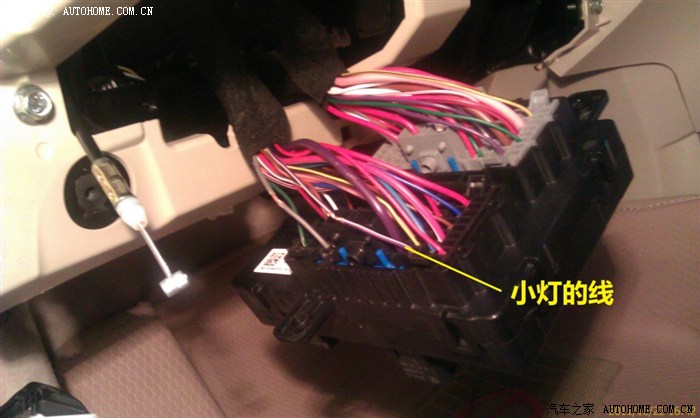

改装LED日间行车灯（更新了小灯引线位置）

参考2011-07-31 diming兄弟发的贴子http://club.autohome.com.cn/bbs/thread-c-2141-11563761-1.html?led%b5%c6-1-7

我将原车的LED行车灯做了一下改动

原车LED行车灯工作方式：

遥控开锁或打开小灯、大灯开关，LED灯点亮，同时尾灯亮

缺点：

1、  白天想点亮LED灯时，尾灯同时亮；

2、  如果只开了小灯，且停车时为白天，容易忘记关闭灯光（我的没改前，就有过一次灯开了一晚上，还好都是LED的，没耗多少电）

改装后LED行车灯工作方式：

1、  遥控开锁时可以点亮（同原车）；

2、  点火后，前LED灯自动点亮，后灯不亮；

3、  打开小灯开关，前后灯点亮（同原车）；

4、  打开大灯开关，前LED灯熄灭（可通过开关选择是否在开大灯时自动熄灭前LED灯），后灯正常点亮。

注：关闭前LED灯主要是为了延长LED灯寿命，通过实测晚上在大灯点亮时，开不开LED灯没有任何影响（认为画蛇添足的直接去掉图中红框内的电路）

以上改装的材料清单：

名称                                 规格                           数量

整流二极管                1N5404                                    2只

船型开关                    单刀单掷，>3A                     1只

继电器                        汽车用5芯                        1只

单股电源线                2平方毫米                         3米

醋酸胶带                   15mm宽                             1卷（不少于10米）

材料选用说明

1、  用二极管的目的是防止小灯电路和油泵电路互相干扰，避免改装造成原车功能破坏，确保改装安全可靠。整流二极管最好用1N54系列的，反向耐压400V以上，正向电流大于2A，反向电流越小越好（对其它电路影响小），可选1N5404，我用的是6A10型号（手里正好有，没有买）；

2、  船型开关，没有什么可说的，是开关就行；

3、  继电器，汽车用的，最好品牌的，质量有保证；

4、  单股电源线，一定要买质量好的，因为车里比较热，而且有部分线在发动机舱里，影响安全啊；

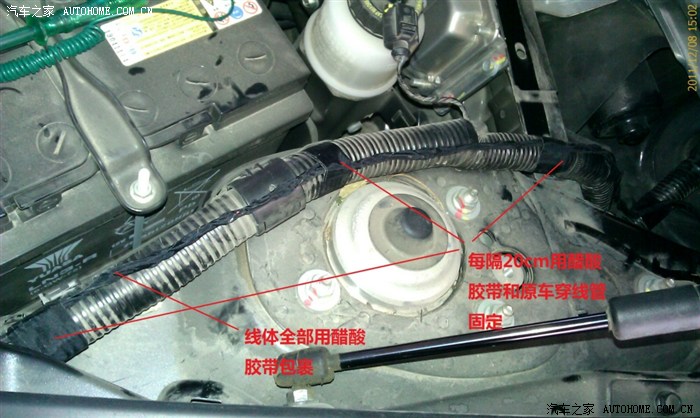

5、  醋酸胶带，这个主要是用来包裹电源线，防止电源线老化，造成短路，注意发动舱里的走的电源线一定全部包裹。最好不要用其它胶带代替，因为醋酸胶带专门用在高温条件下的，高温不老化，不脱落。

下面看图吧说话吧

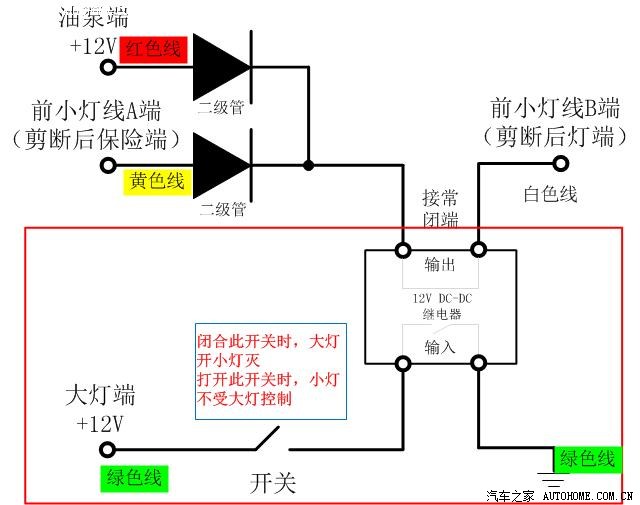

首先是电路的原理图

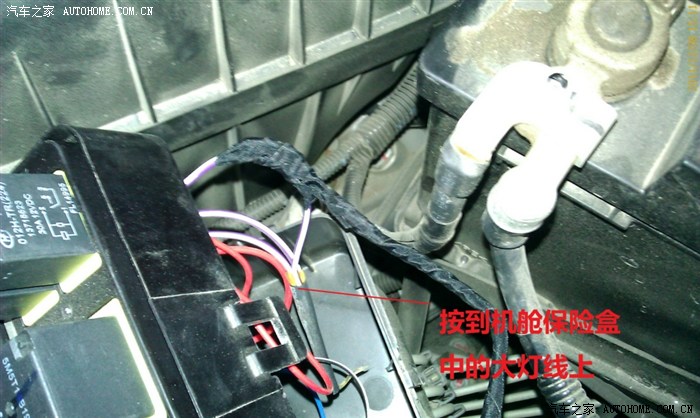

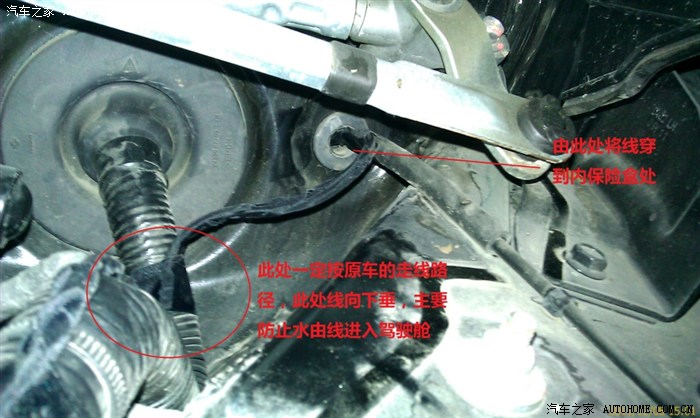

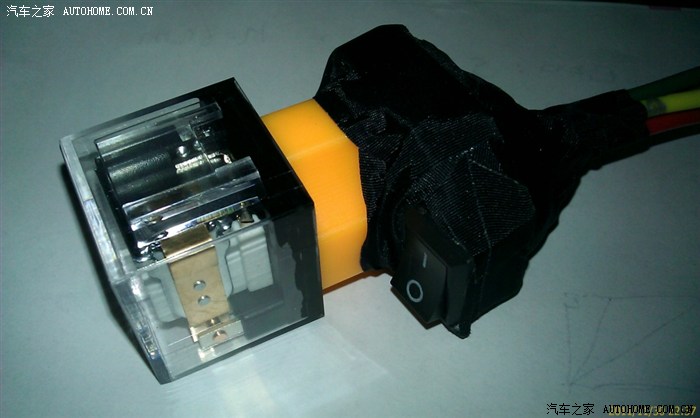

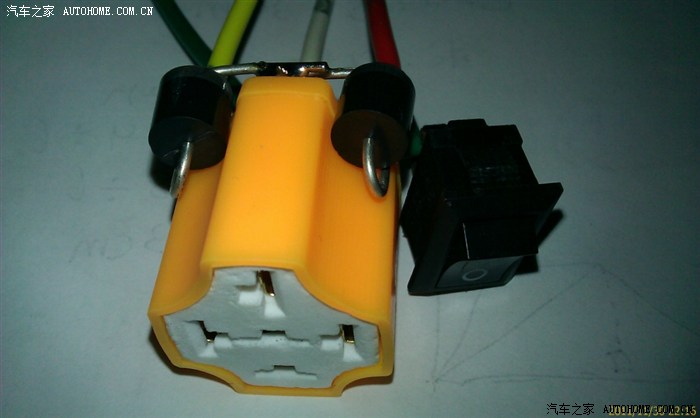

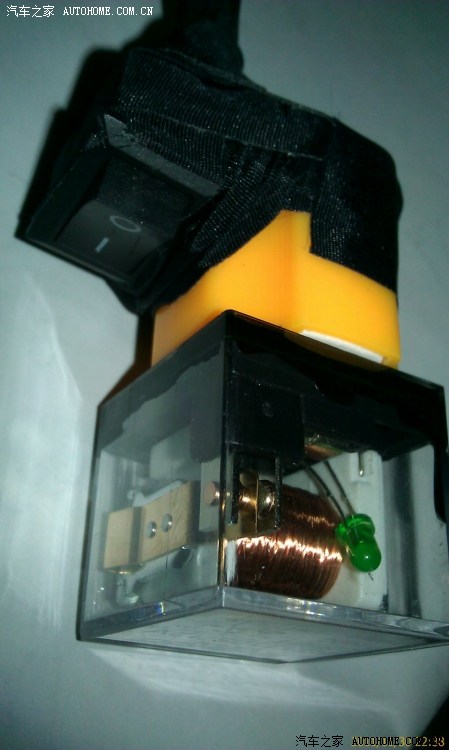

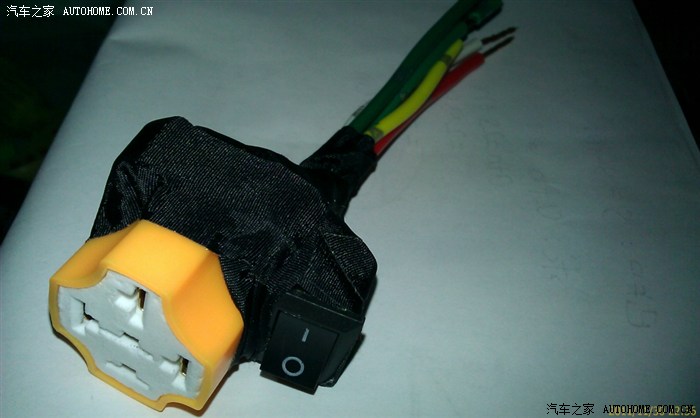

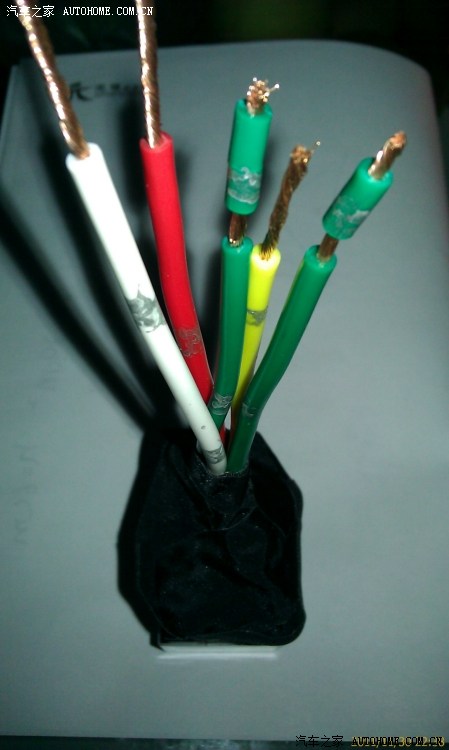

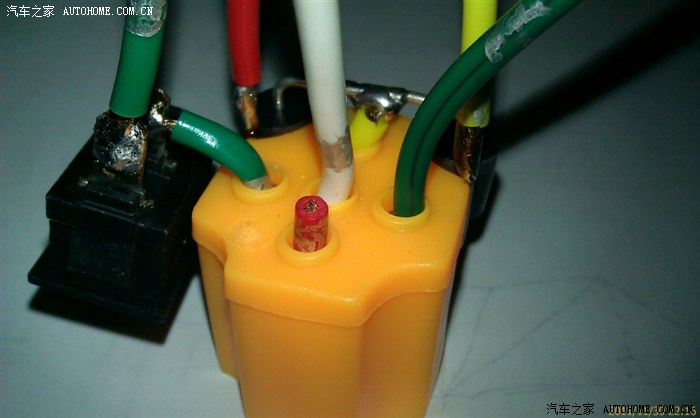

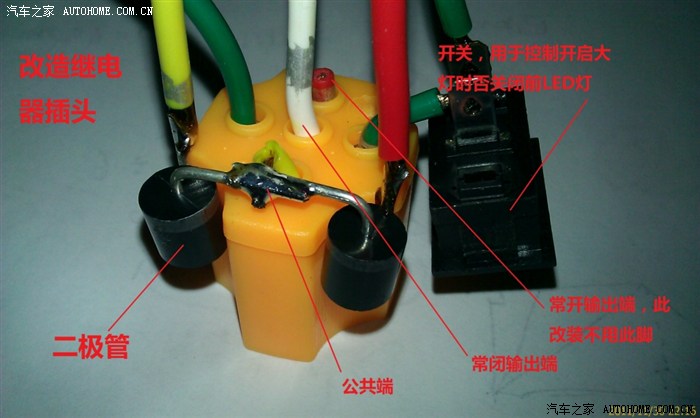

继电器插头改造

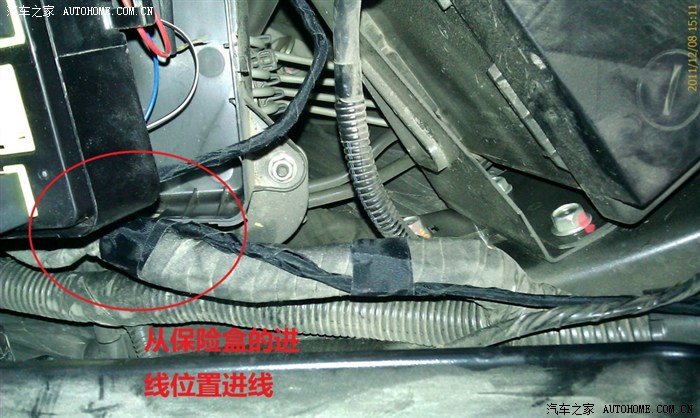

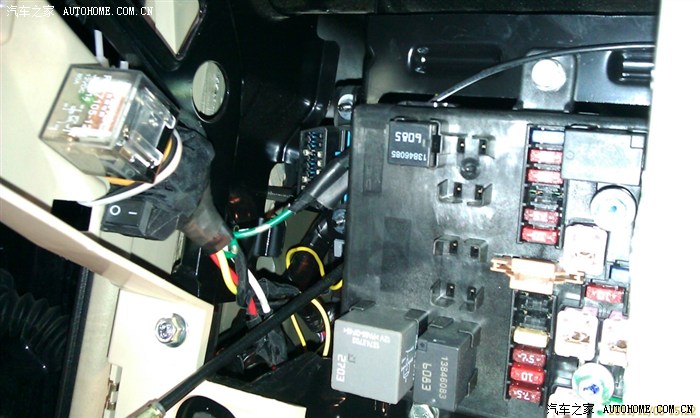

继电器放到驾驶室内保险处，油泵的线从驾驶位左侧的线束里抽取，并在上面即可
