启用中控按钮（空调下面的那一排）

今天终于有时间了 。直接来干的。没图我说个jb。本帖所有相关工具及材料均去某宝自行购买。

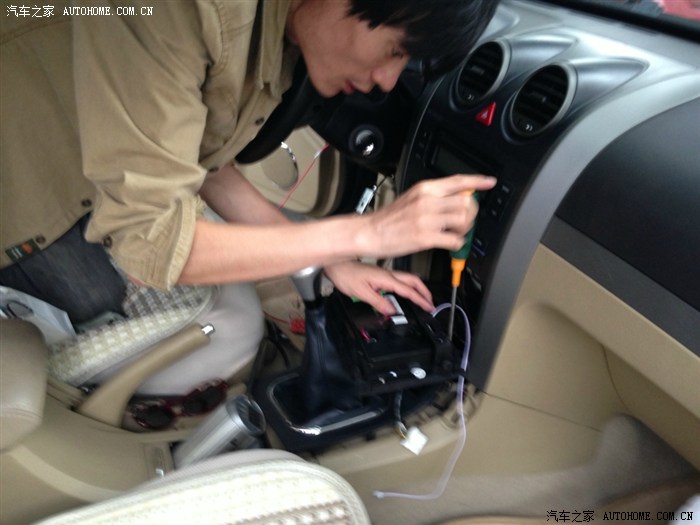

1.先拆中控。这个主要是是拆中控按钮，所以从下往上，不用卸收音机的螺丝。详细就不多说了，想看的tx去查升级dvd的帖子。此处略去500字。

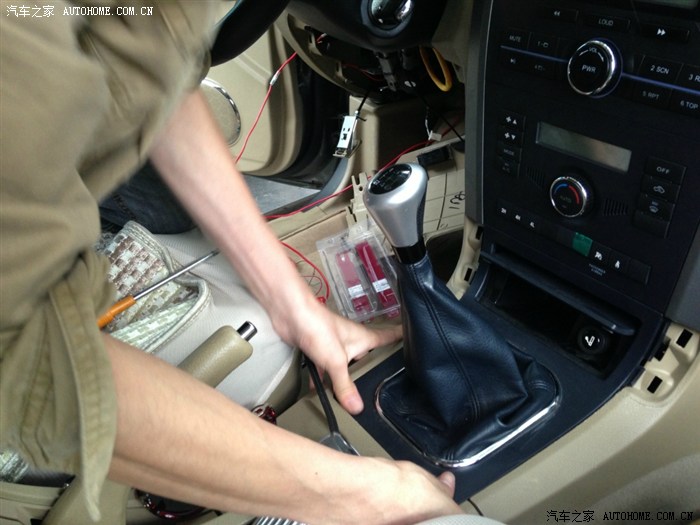

2.拆中控按钮。建议熄火后拆，毕竟涉及到四驱按钮。

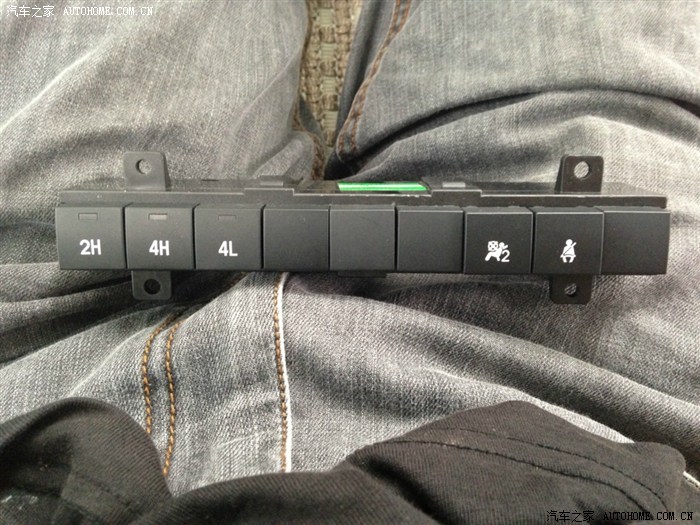

3.这就是拆下来的东东。各位请忽略背景。

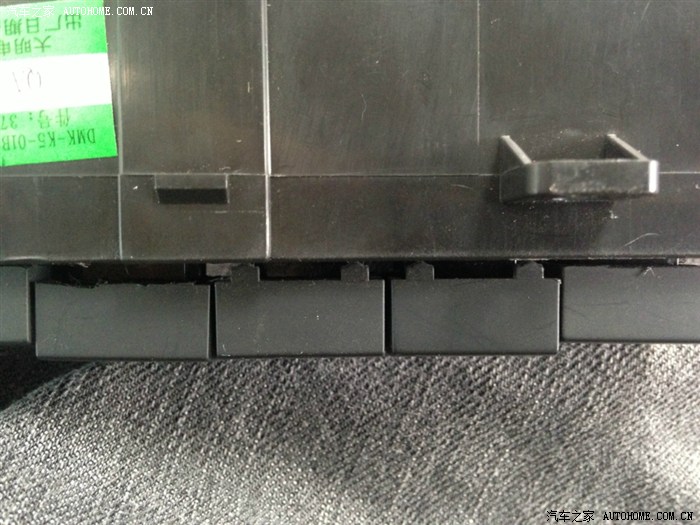

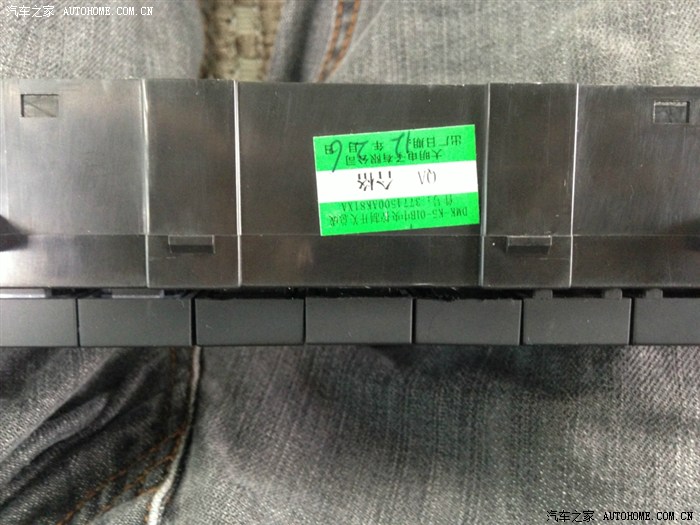

4.我的是四驱的，所以还有四个空闲按钮。注意下图左1、右1   与  中间两个的区别。正式因为有了中间那四个小东西才使得空闲的按钮不能按下。用美工刀搞掉，极其容易。别急着搞，还有后话。

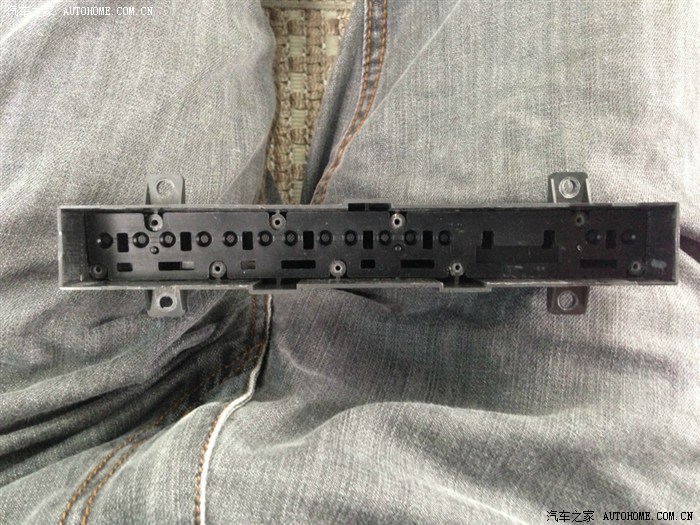

5.里面的结构大概就是这个样子

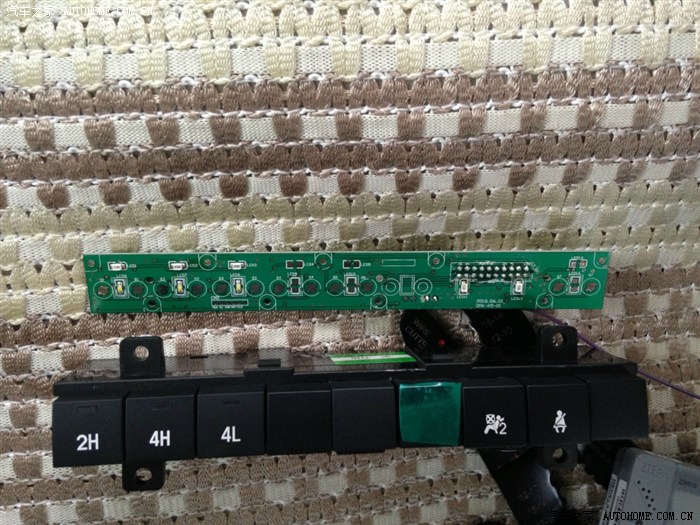

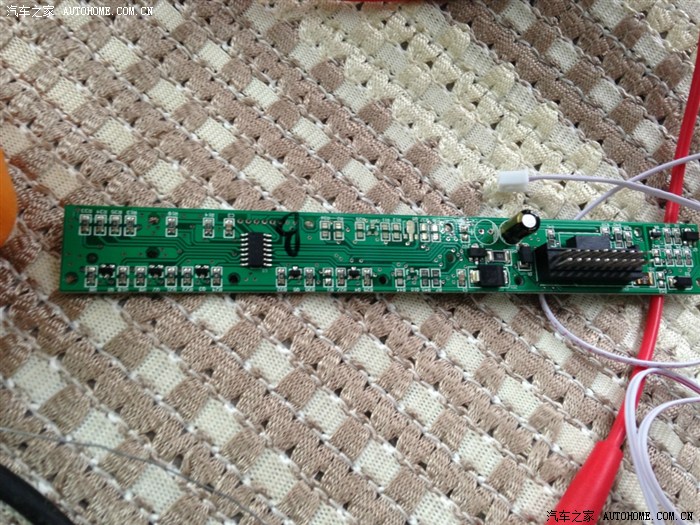

6.看看按键与电路板的对应关系。为了好说明，线面对闲置的四个按钮从左到右进行编号为1234.图上3号被我贴上了绿胶布，并无特殊含义，不要臆测。有电路基础的tx会发现，与3对应的电路板并没有印刷相应的电路，所以本次暂时无法启用该按钮。同时，电路无自锁功能。需要下面的自锁电路板配合才能使用按键。不然，当你按下按键，电路接通，松开按键电路就断开，对我们没用的（不可能开车一直按着吧，旁边有美女愿意效劳的请飞过，特别提醒，长时间按此按键，容易暴漏重点部位，摸mm者参考奇骏事件。）。

7.经过对124三个短路电阻的测量，1为无限大，24为600欧左右。一会各位就会恨死这个该死的阻值了。

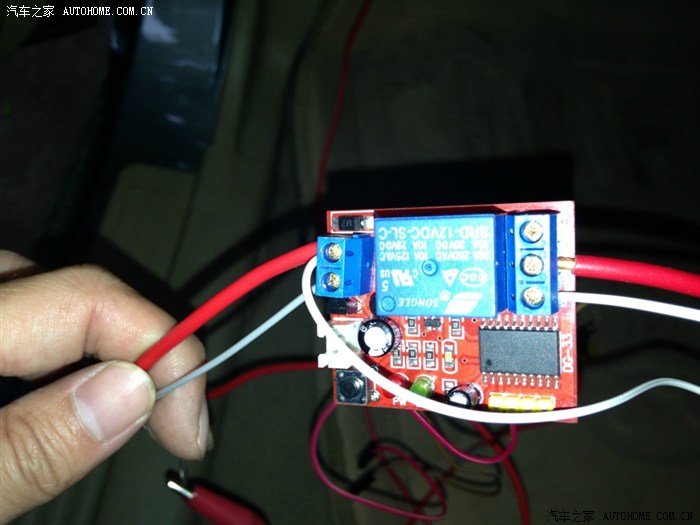

8.下面请出本次的主角，md说实话，lz也搞不清楚谁是主角了。一块带自锁功能的电路板。功能很简单，就一个作用，对左下角的触点进行低电位出发一下，该电路即可自行锁定，除非再次触发该低电位或者给电路板断电才能解锁。

9.下面说说这块板子让lz头疼的地方吧。该板子低电位默认断路阻值为1500欧，这是什么意思呢。意思就是1对应的阻值可以启动其自锁功能。24则直接自动启动，因为对于它来说24的电阻太低了，低到它认为24本身就是通路的，接上就默认通路了，再按下这两个按键已没有任何意义。

10结论。目前只有1可以正常使用。而且我已经用了。用来启动和关闭爆闪灯。

以上的接线需要一定的电路基础，欢迎来电垂询。扣扣：五千六百九十二万三千八百二十六。私人扣扣，务必说明来意。

再此隆重感谢老徐不惜休假时间的无私帮助！
