大众改装轨迹倒车影像安装案例
目录
适用范围：车型：大众(进口大众)、斯柯达、奥迪、西雅特等
机型：MIB全系列主机和其他 AV（CVBS N制）信号输入的显示设备
最新版本：V1806
版本记录：
V1.0 兼容PQ/MQB双平台轨迹后视功能。
V2.0 更新核心方案，大幅改善图像显示效果，OSD更新。
V2.1 12PIN增加12V检测，可实现工作台无CAN数据时的产品基本功能测试。
V2.2 检测脚更换为19pin，预留翻标供电转接口，实现翻标无损安装。
V2.2.1 优化配线，实现MQB平台CAN线无损连接。
V2.2.2 优化软件（针对v.2.2.1）
V2.3 bug修复，改进稳定性
V1806 改善供电性能，内部线束定义变更【改变版本号命名规则】
注意事项：安装过程中务必注意电源正负及供电要求，车辆有ESP功能、故障排除请按照教程顺序执行
必备工具：万用表、剥线钳、绝缘胶布、汽车音响拆装工具套装、VCDS5053、5054、X431或同类工具（原车屏首次安装倒车影像必备）
安装技术要求：适中

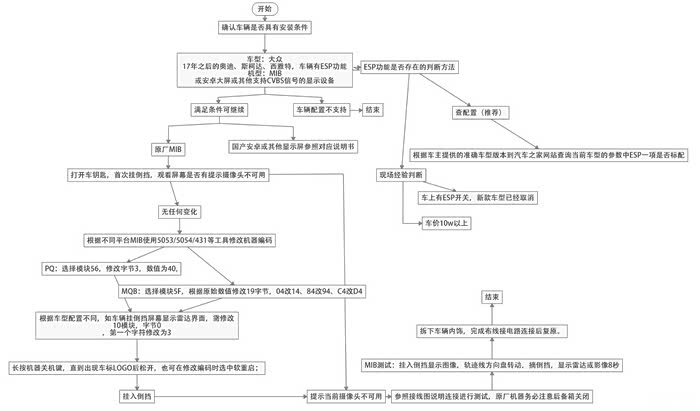

安装使用步骤：
1.首次安装使用本产品请务必通读并理解本文档全部内容，确保您有足够的技术储备可以处理在安装过程中出现的各种状况;
2.安装前检查产品配件与商家描述一致，不缺少配件；（点击图片可放大查看
机型：MIB全系列主机和其他 AV（CVBS N制）信号输入的显示设备
最新版本：V1806
版本记录：
V1.0 兼容PQ/MQB双平台轨迹后视功能。
V2.0 更新核心方案，大幅改善图像显示效果，OSD更新。
V2.1 12PIN增加12V检测，可实现工作台无CAN数据时的产品基本功能测试。
V2.2 检测脚更换为19pin，预留翻标供电转接口，实现翻标无损安装。
V2.2.1 优化配线，实现MQB平台CAN线无损连接。
V2.2.2 优化软件（针对v.2.2.1）
V2.3 bug修复，改进稳定性
V1806 改善供电性能，内部线束定义变更【改变版本号命名规则】
注意事项：安装过程中务必注意电源正负及供电要求，车辆有ESP功能、故障排除请按照教程顺序执行
必备工具：万用表、剥线钳、绝缘胶布、汽车音响拆装工具套装、VCDS5053、5054、X431或同类工具（原车屏首次安装倒车影像必备）
安装技术要求：适中
安装使用步骤：
1.首次安装使用本产品请务必通读并理解本文档全部内容，确保您有足够的技术储备可以处理在安装过程中出现的各种状况;
2.安装前检查产品配件与商家描述一致，不缺少配件；（点击图片可放大查看
3.明确每根线的定义及对应连接位置，可通过下文或线材标识确定【如有冲突以定义图为准，并请留言通知我们】
轨迹Can部分：
橙白：Can+ ：并接主机CAN+/H/Plus；
橙黑：Can- ：并接主机Can-/L/Gnd；
红色：12V电，建议保险盒空位取ACC电（受钥匙控制，并注意方向让电流经过保险片）；
黑色：GND接地；
翻标部分（仅翻标款）：
红色： 12V长电，必须连接主机长电；
黑色：GND接地，建议连接主机地线；
蓝色：倒车灯触发，连接倒车灯12V正极
4.针对原车MIB屏幕需使用5053修改主机编码，打开后视功能；不同配置MIB修改编码位置稍有不同，一个车以下两个编码值只存在一个，即56和5F只有一个可进入修改，另一个为控制器未响应；
A：56收音机—-编码控制—-长编码帮助—-字节3（鼠标点击从1数的第四个格子）—–Bit6 打勾—-关闭—-执行，修改后字节3编码值为40；
B：5F电子信息设备—-编码控制—-长编码帮助—-字节19—-根据原数值修改，04改14，84改94，C4改D4；
有OPS（屏幕有显示雷达界面）的车型还需进入 10驻车辅助—-字节0—-修改为30或进入后将后视摄像头已安装打勾。 无OPS车型无需执行此步骤；
原车使用过原厂摄像头的情况下务必进入 19网关 —-安装列表—–6C后视摄像机取消打勾；
轨迹Can部分：
橙白：Can+ ：并接主机CAN+/H/Plus；
橙黑：Can- ：并接主机Can-/L/Gnd；
红色：12V电，建议保险盒空位取ACC电（受钥匙控制，并注意方向让电流经过保险片）；
黑色：GND接地；
翻标部分（仅翻标款）：
红色： 12V长电，必须连接主机长电；
黑色：GND接地，建议连接主机地线；
蓝色：倒车灯触发，连接倒车灯12V正极
4.针对原车MIB屏幕需使用5053修改主机编码，打开后视功能；不同配置MIB修改编码位置稍有不同，一个车以下两个编码值只存在一个，即56和5F只有一个可进入修改，另一个为控制器未响应；
A：56收音机—-编码控制—-长编码帮助—-字节3（鼠标点击从1数的第四个格子）—–Bit6 打勾—-关闭—-执行，修改后字节3编码值为40；
B：5F电子信息设备—-编码控制—-长编码帮助—-字节19—-根据原数值修改，04改14，84改94，C4改D4；
有OPS（屏幕有显示雷达界面）的车型还需进入 10驻车辅助—-字节0—-修改为30或进入后将后视摄像头已安装打勾。 无OPS车型无需执行此步骤；
原车使用过原厂摄像头的情况下务必进入 19网关 —-安装列表—–6C后视摄像机取消打勾；
5.重启MIB： 长按主机电源直到出现大众LOGO 机器重启，修改后的编码才能生效；
6.重启MIB后首次挂入倒挡，注意观察屏幕是否显示，【当前摄像头不可用的提示】或屏幕切换为黑屏等情况。 出现变化则证明编码修改正确，可实际安装后视部分，无提示则重新检查编码部分；
7.功能测试：
编码修改正确并连接线束后，车钥匙ON状态下，挂入倒档应显示后摄像头视频图像，摘掉倒挡，摄像头视频8S后关闭，再一次挂入倒挡，出现视频图像即可证明产品功能状态正常。

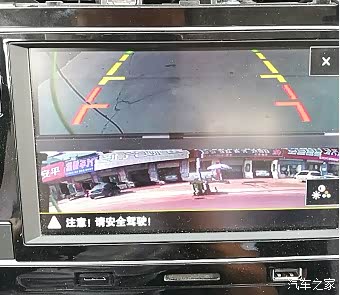

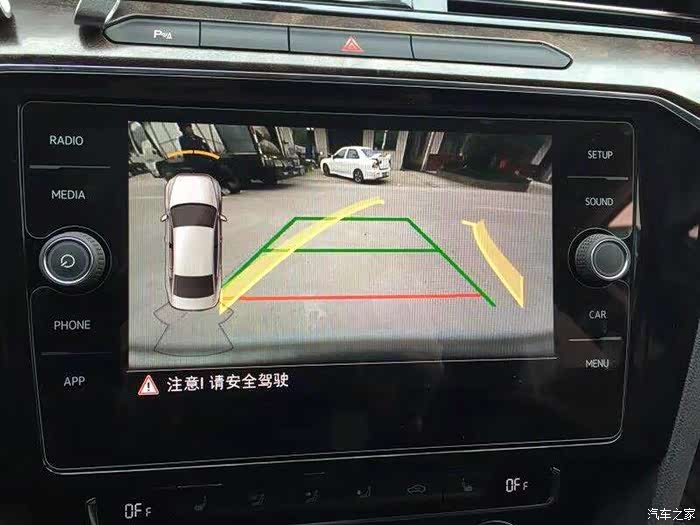

V1806版本参考视频效果
6.重启MIB后首次挂入倒挡，注意观察屏幕是否显示，【当前摄像头不可用的提示】或屏幕切换为黑屏等情况。 出现变化则证明编码修改正确，可实际安装后视部分，无提示则重新检查编码部分；
7.功能测试：
编码修改正确并连接线束后，车钥匙ON状态下，挂入倒档应显示后摄像头视频图像，摘掉倒挡，摄像头视频8S后关闭，再一次挂入倒挡，出现视频图像即可证明产品功能状态正常。
V1806版本参考视频效果
8. 功能验证正常后，可将相关产品实际安装于车辆对应位置并固定.
热点问题列表：

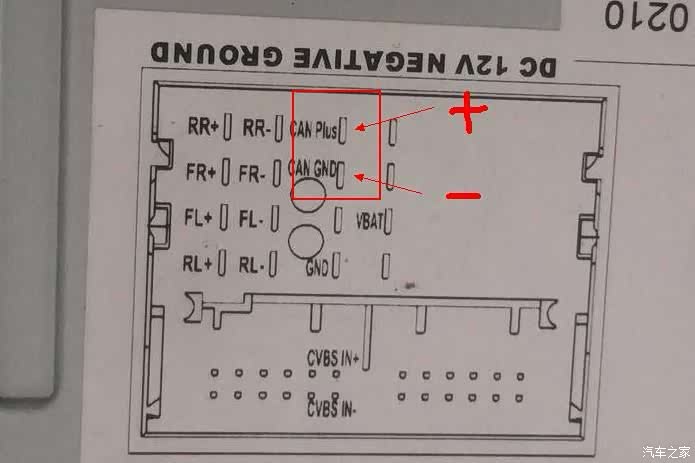

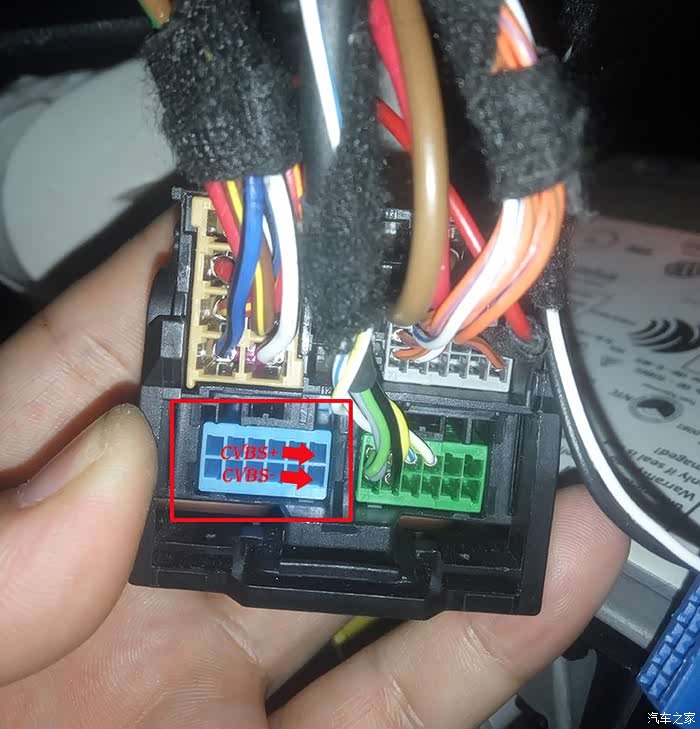

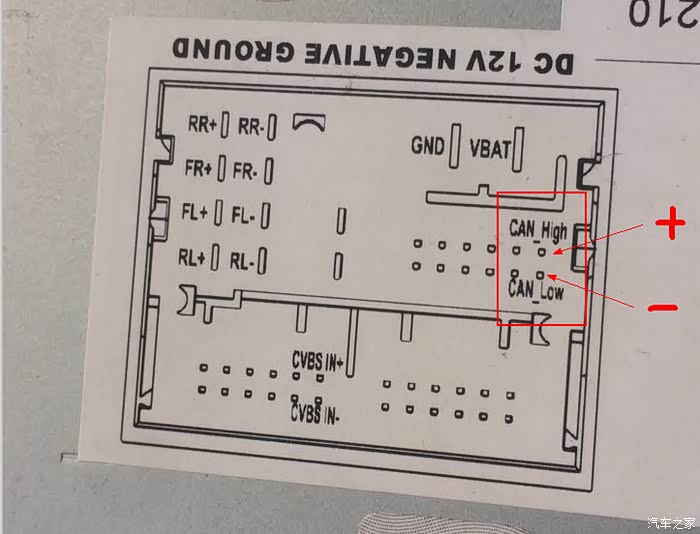

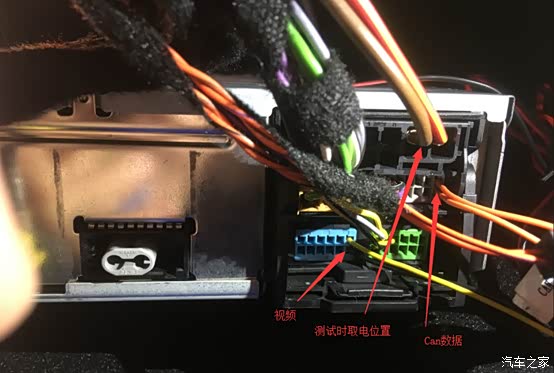

1.MIB视频、CAN线位置、保险片取电位置分别在哪里？
热点问题列表：
1.MIB视频、CAN线位置、保险片取电位置分别在哪里？

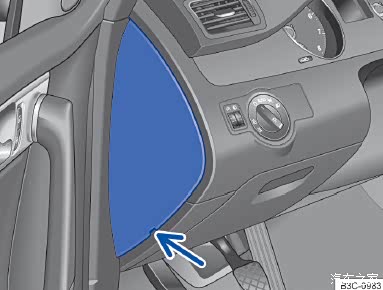

保险片取电时需注意插片方向，让电流经过保险片；
2.有影像但轨迹线不会随方向盘动？
车辆本身无ESP功能，这种情况只能放弃安装；
线束中的白色数据线接触不良；如有备用件可通过替换法迅速排除故障
3.翻盖只能开启无法关闭或打开一半？
将翻盖摄像头红色长电保险丝更换一个5A新保险，更换的备件可以在原车保险盒的备用保险片中获取。
检查倒车触发线正确连接到倒车灯正极，倒车灯能正常亮起，关闭后备箱。
4.编码已修改，挂倒挡黑屏或屏幕没任何反应？
A：未关闭后备箱，关闭后再次挂倒挡即可；
B：Can线接错或接反，检查Can线并正确连接；
C：您应在锁车后重新打开钥匙ON状态后第一次挂入倒挡看屏幕是否有提示；无任何反应还需考虑编码是否修改正确，重新使用5053查验编码并按照教程修改；
D：视频插口松动或插错位置，对照教程中图片检查；
E：使用万用表直流电压档测量协议盒 3PIN SM 插口的红黑线挂入倒挡时是否有 3.6-5V电压输出，无电压则协议盒故障，有电压则为摄像头故障；更换备用件排除；
5.后视滚屏解决办法
2.有影像但轨迹线不会随方向盘动？
车辆本身无ESP功能，这种情况只能放弃安装；
线束中的白色数据线接触不良；如有备用件可通过替换法迅速排除故障
3.翻盖只能开启无法关闭或打开一半？
将翻盖摄像头红色长电保险丝更换一个5A新保险，更换的备件可以在原车保险盒的备用保险片中获取。
检查倒车触发线正确连接到倒车灯正极，倒车灯能正常亮起，关闭后备箱。
4.编码已修改，挂倒挡黑屏或屏幕没任何反应？
A：未关闭后备箱，关闭后再次挂倒挡即可；
B：Can线接错或接反，检查Can线并正确连接；
C：您应在锁车后重新打开钥匙ON状态后第一次挂入倒挡看屏幕是否有提示；无任何反应还需考虑编码是否修改正确，重新使用5053查验编码并按照教程修改；
D：视频插口松动或插错位置，对照教程中图片检查；
E：使用万用表直流电压档测量协议盒 3PIN SM 插口的红黑线挂入倒挡时是否有 3.6-5V电压输出，无电压则协议盒故障，有电压则为摄像头故障；更换备用件排除；
5.后视滚屏解决办法

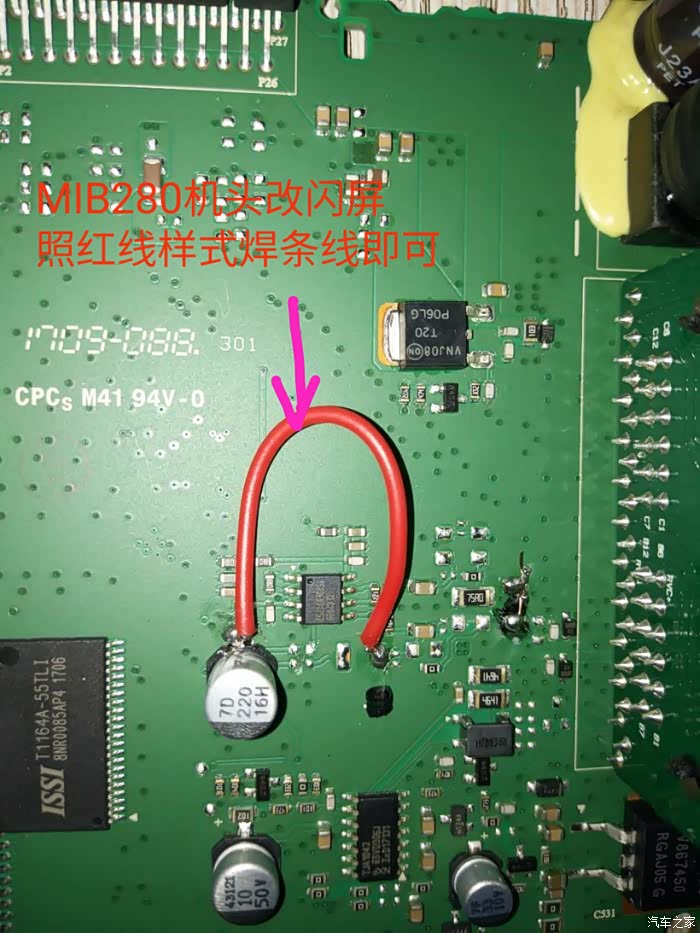

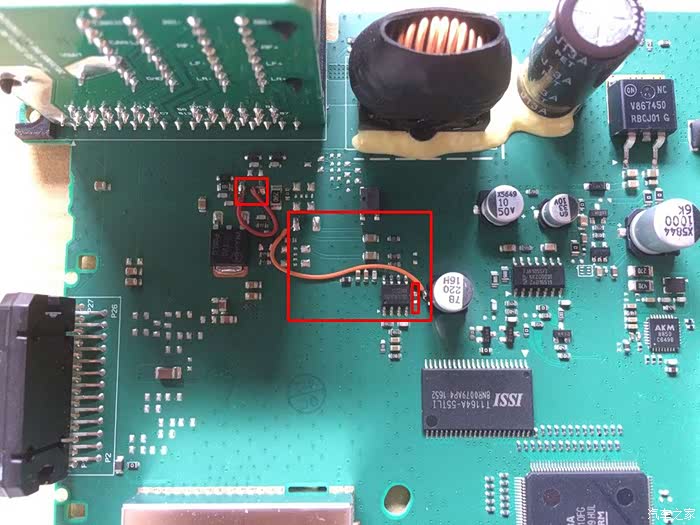

拆开原车主机，更改主板电路为下图即可。
187A
187A
6.如何在工作台进行产品测试？
将线束上的蓝色线接入12V即可进行无can数据的产品功能测试。（商家功能）
7.新车（特指未交付用户前）MIB主机无法开机？
仪表显示有 TrA 字符时需关闭车辆的运输模式，使用5053或5054。
将线束上的蓝色线接入12V即可进行无can数据的产品功能测试。（商家功能）
7.新车（特指未交付用户前）MIB主机无法开机？
仪表显示有 TrA 字符时需关闭车辆的运输模式，使用5053或5054。
图片已删除

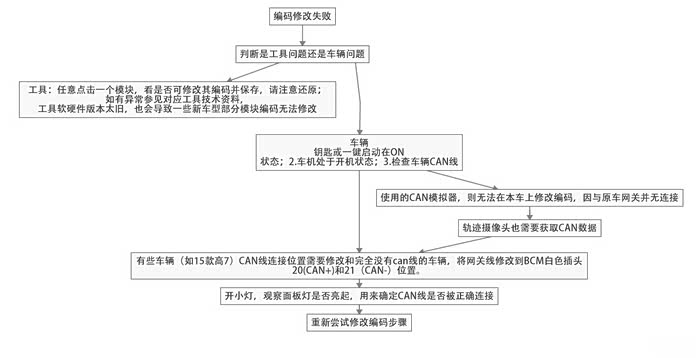

9.产品故障排查
