全新爱丽舍手时加装导航（大量图，教你自己动手）

第一章：

先来几张图：

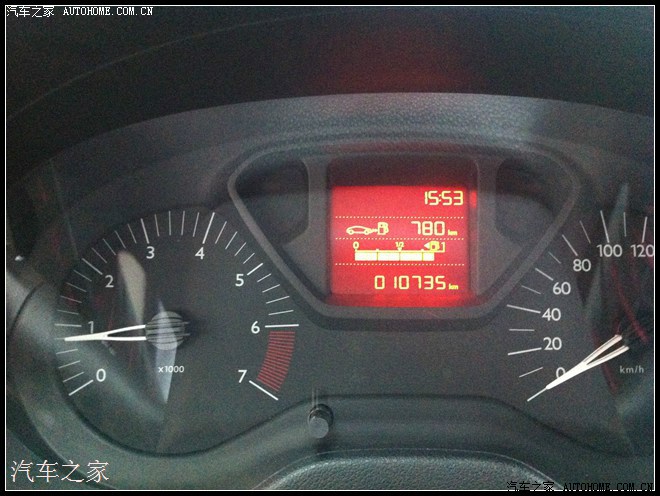

仪表盘

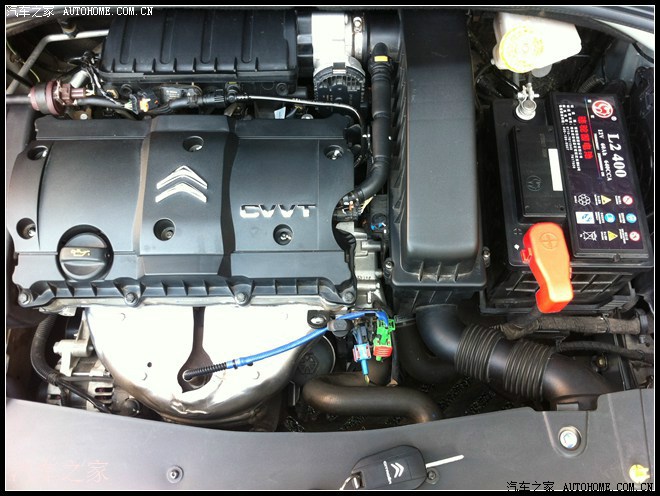

1.2万公里，发动机干净吧

斜侧面

去年11月14日提的车，81000成交的（现在都跌成这样了），至今已经跑了1.2万公里了，感觉还不错。琢磨着自己动手加个导航！

步入正题：

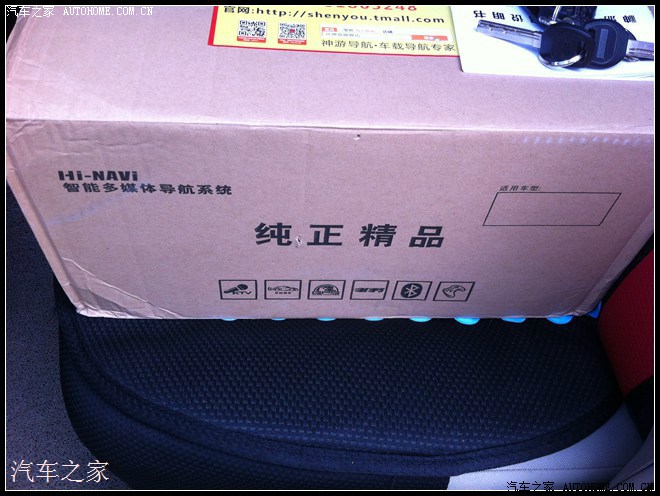

              买的导航

钥匙

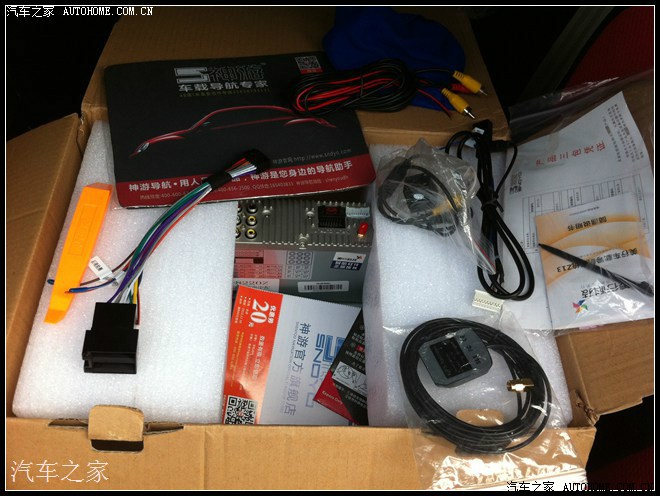

导航配件

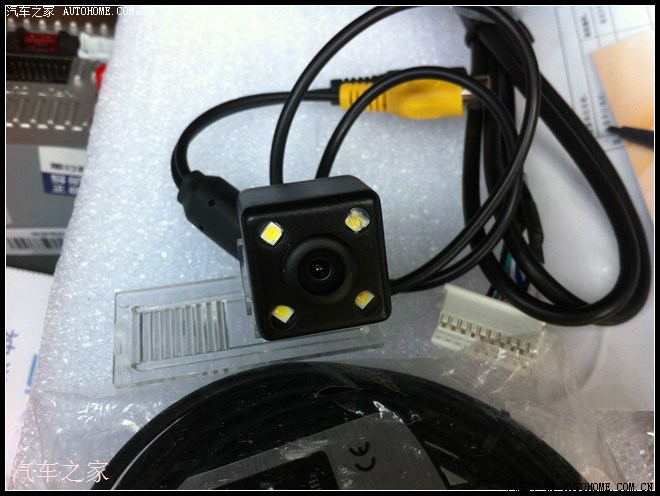

高清摄像头

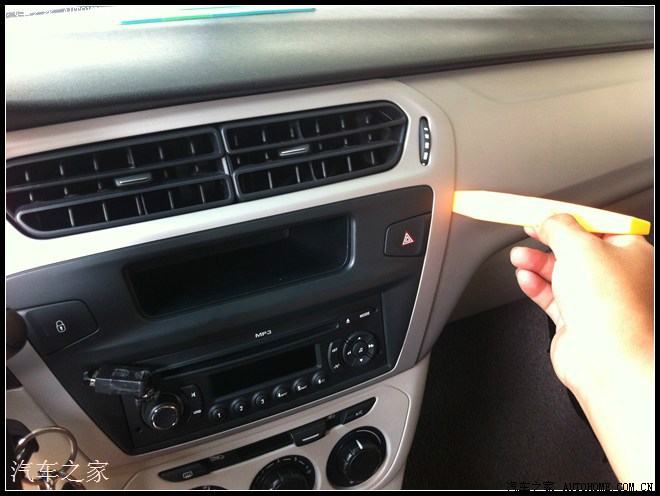

先用工具把原车的收音机给撬开，比较容易拿下来的

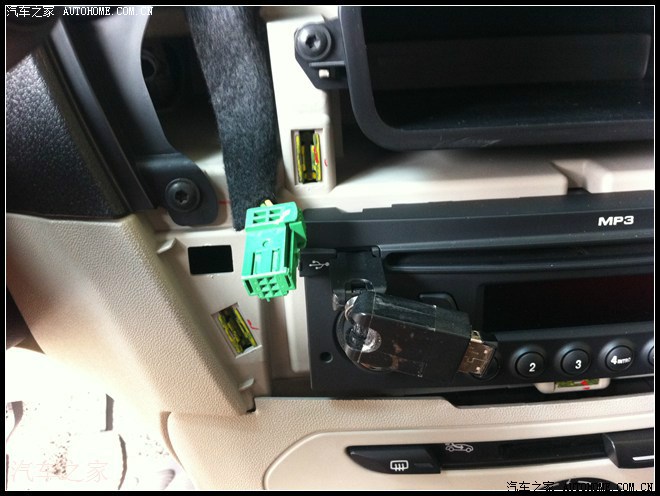

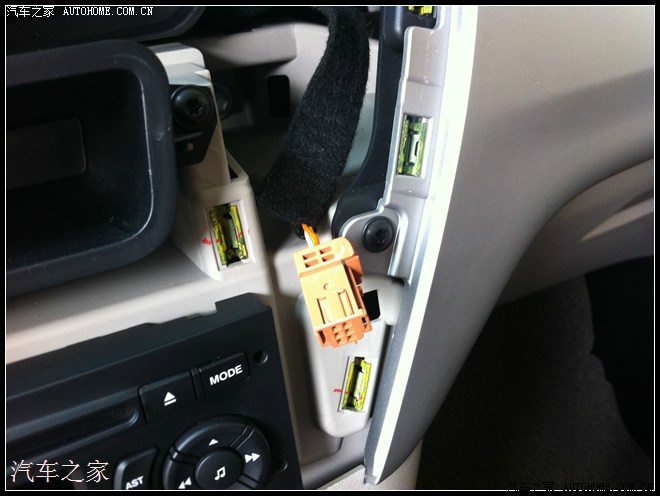

把中控锁和双闪灯的插头拔下，拔得时候只需往外边侧着拔，很容易下来

拆下来的样子

拆CD只需一根1mm的铁丝，往收音机四个洞分别插了拨动一下，就可以了，我用的衣架缕直了，哈哈

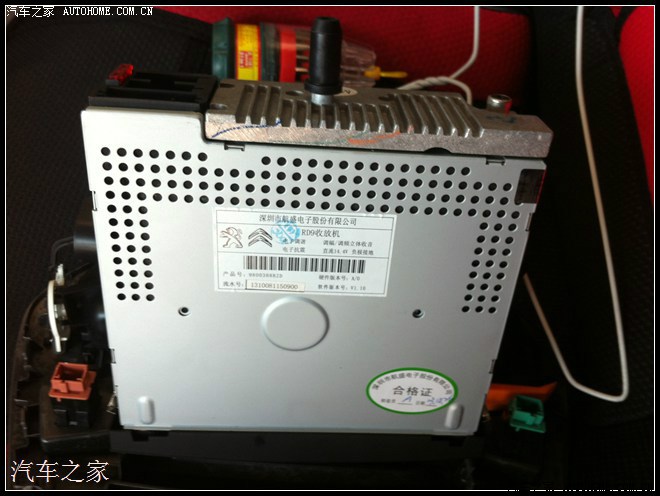

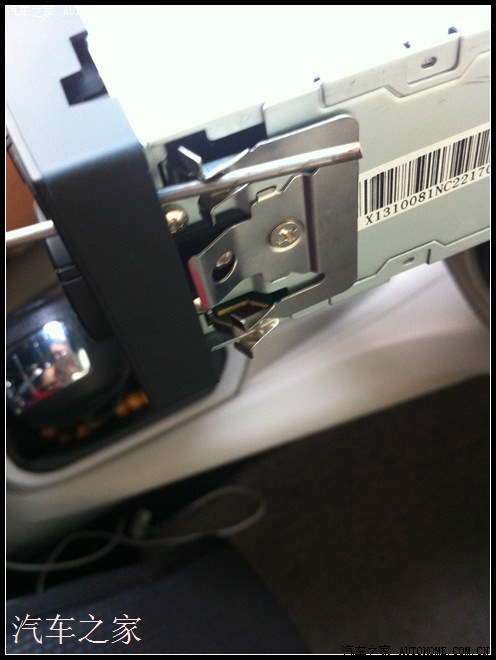

然后把收音机整体往外拉

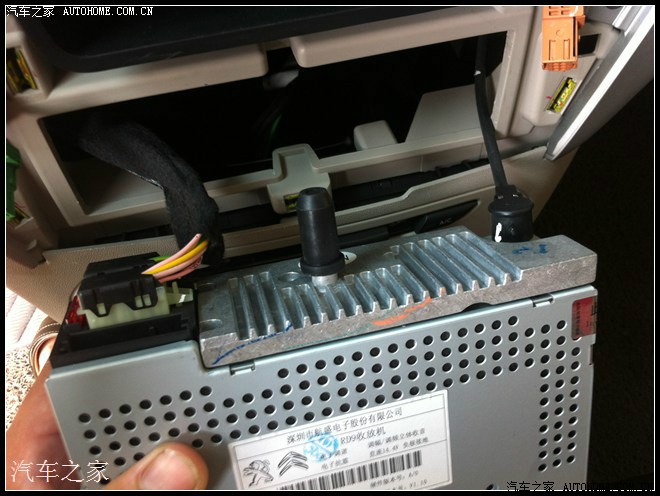

就只有一个插头，和收音机天线，拔出来，下图是拔出来的样子，

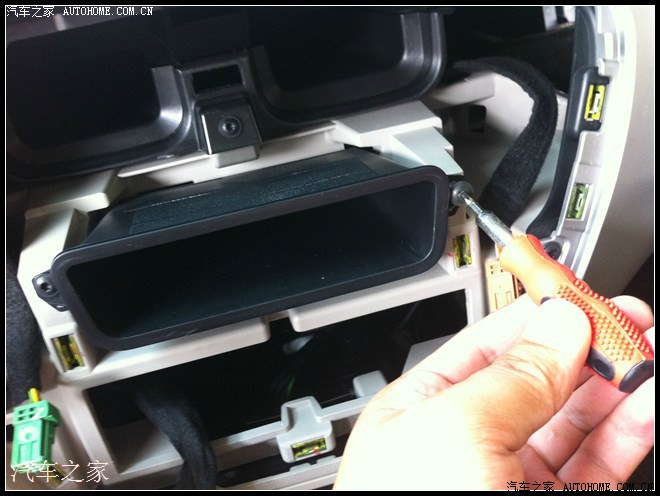

然后拆储物盒（要6角的）

把原车的收音机和储物盒收好，下次没事还可以安上！

第二章：

神器出现，买的导航，这种是带和原车贴合的面板的，所有只需把中控锁、双闪灯、空调出风口开关拿下来安在这上面就可以了（这个很简单，黑色的面板感觉挺好看的）。导航配件里有一条线，都是对接的，一头和原车收音机对插，，一头插导航。（这也导航都配有的，插头都是对接的，很容易）

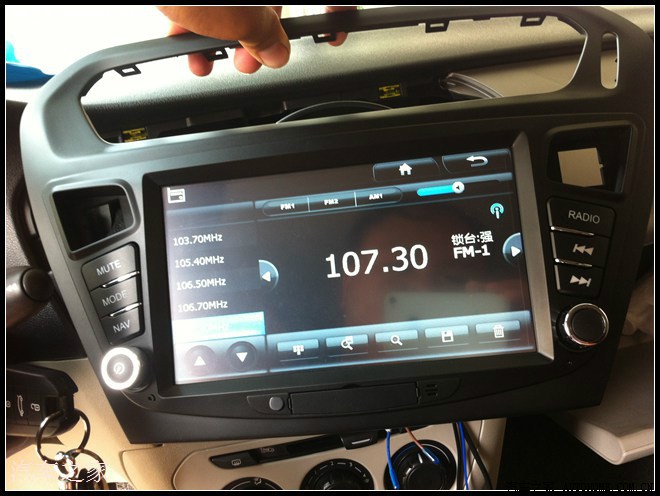

手动时尚的一般要接的就三个插头，收音机天线、对插的插头、GPS天线。接好测试一下

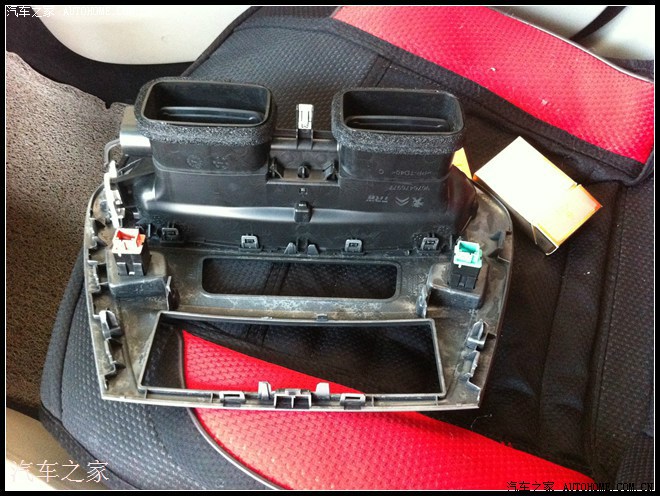

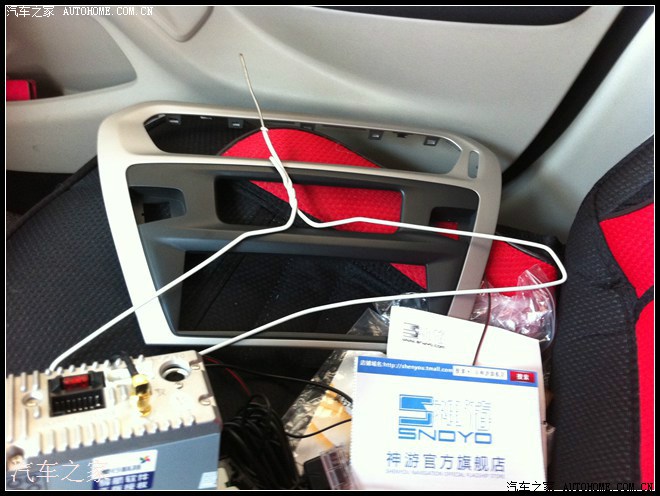

拆下来的原车中控面板（请忽悠那个衣架，哈哈。他可以退休了）

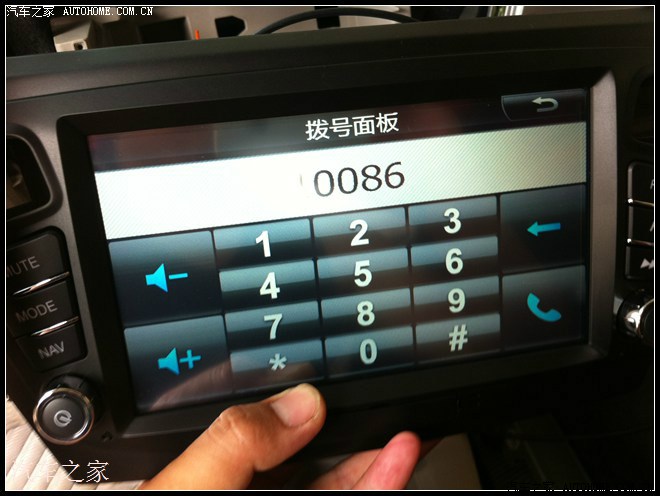

测试GPS连接正常就可以了，（GPS天线可以放在上面的一个小口子里，很好放）

第三章

开始接倒车影像，倒车影像的线很长，把那个长的线，一头只有一个插头和一个线的插在导航上（导航上面一般标明了那个借口是视频，我这个9个接头，如图所才插）插头上的小线和一根上面标明“后视检测”接上，借口可以用自带的塑料套子套上，也可以用电工胶布缠上。其他如果有暴露的线，都可以缠一下，暴露的都不是原车上面的，是导航配的那根线，不伤害原车任何线。先可以把导航放一半进去，下面开始走倒车线

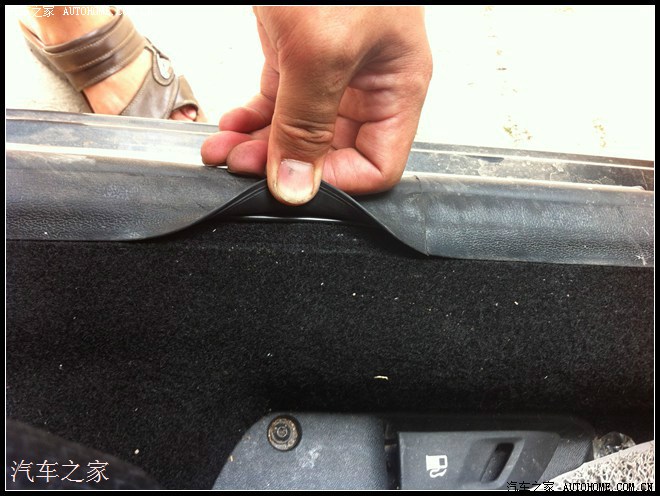

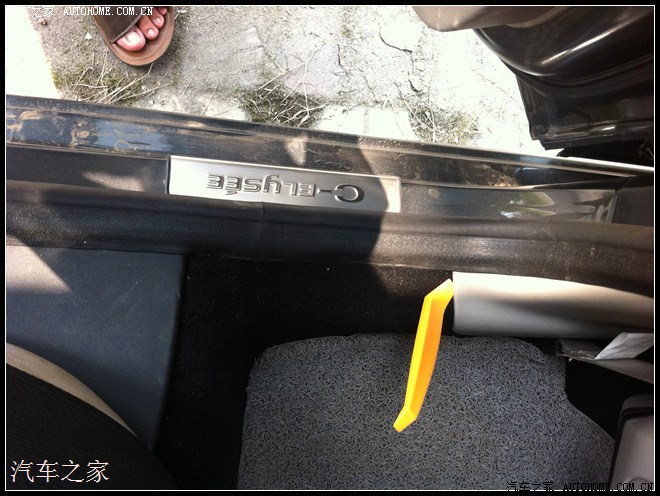

打开方向盘下面的面板，把线放进去，里面是空的，所有可以放到中控导航那里。然后如图把线走在门边的密封条上

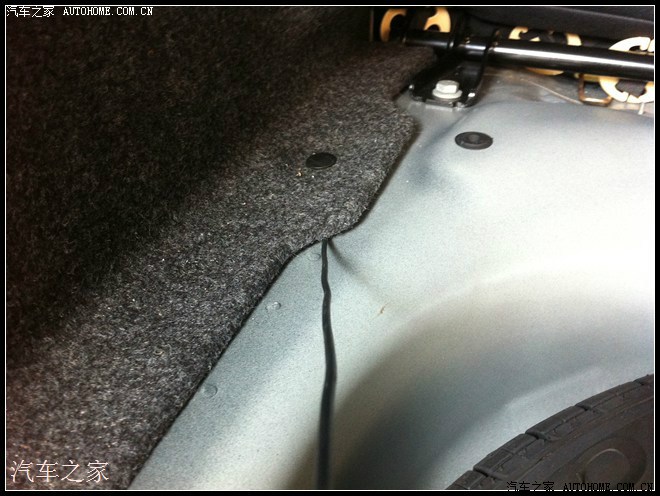

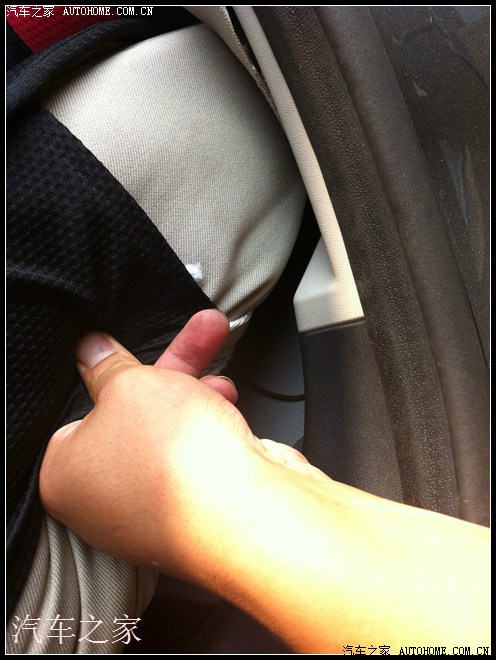

走到后座，从座位下面穿到后备箱里面

第四章

接倒车灯

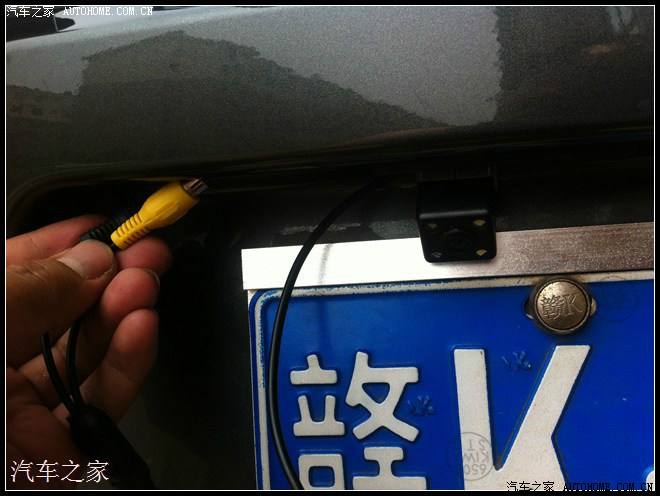

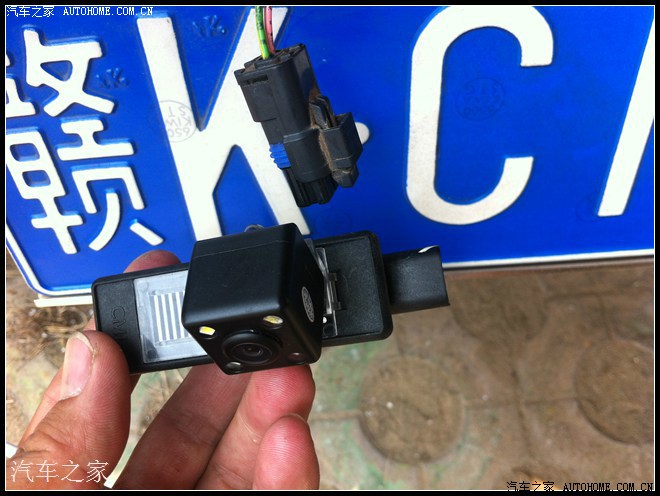

把原车拍照的掰下来，把高清摄像头安上（只是换一个牌子灯的外壳，换上的只是带了一个摄像头）

然后安装上去，线留在外面，线可以从拍照灯旁边预留的小洞穿进去  摄像头的对接插头可以有点大，所要把小孔弄大点

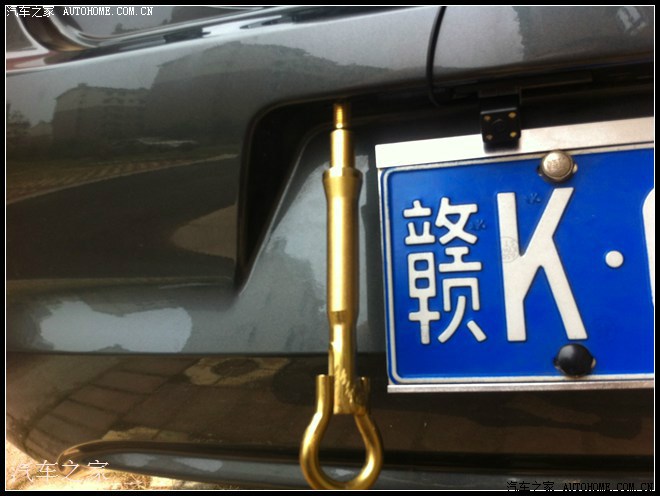

我就把后备箱里的拖车拉杆拿出来打洞，用带丝的那头  如图

这下可以放进去了，摄像头预留的线足够长的话，可以放到后备箱里头去，没那么才就塞进去放到地方等一下再接，

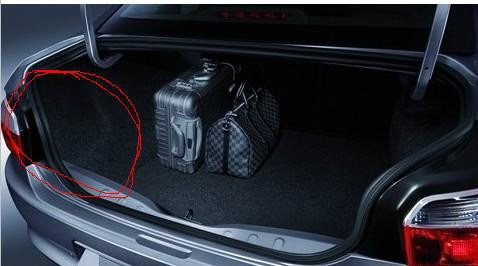

然后把后备箱的隔音棉拆开，如图红色区域内，直接用手可以拧掉螺丝

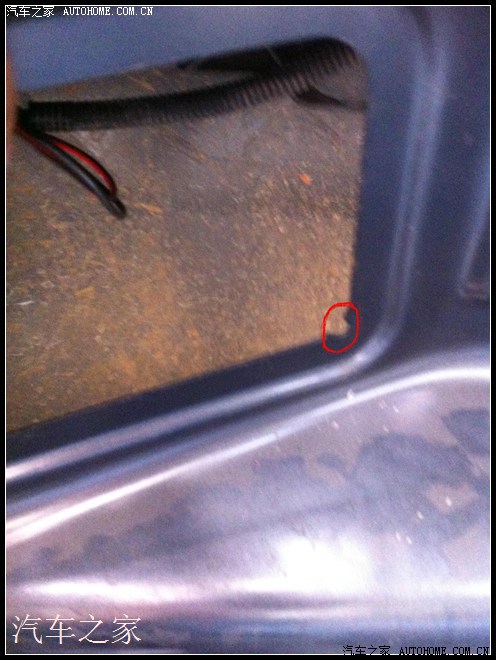

下面有个进去口，拆下来

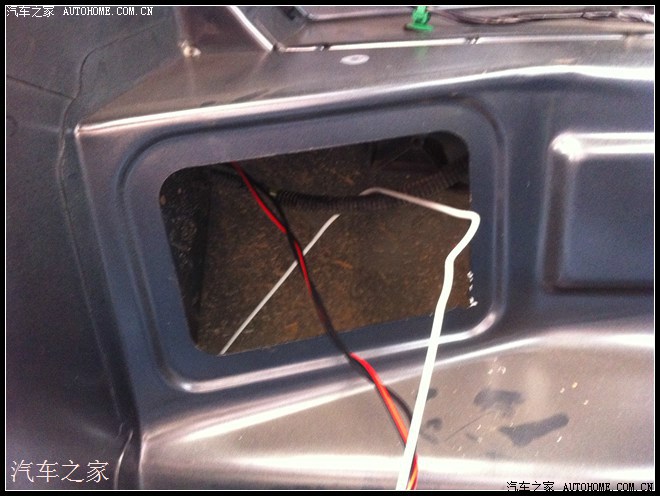

没办法，我的线配的有点短，所有衣架又上场了，缕直了做了一个钩子，不能用手拿不到啊。然后把摄像头的线，和布的那根线，两个插头，对接就好了，然后用电工胶布，多缠几圈，防止送点，进风口有预留的小洞布线的

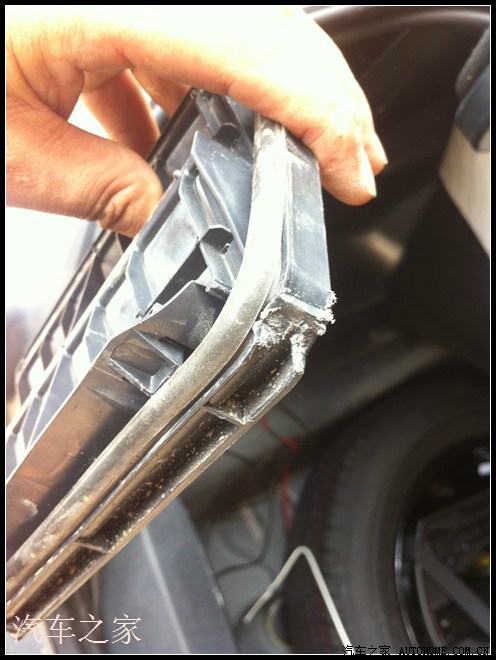

进风板不好安装，所有我往墙角边上给他磨出了一道U型口子，这也好进线

布线的对插接头上还两跟小线，是接倒车灯的，预留出来，接在倒车灯上，倒车灯是插头的最外面两根，粉红的是正极，也可以用电笔测一下。这里一不用破原车的线，如我下图，只需把线插在原车的接头上，注意要固定好就OK了

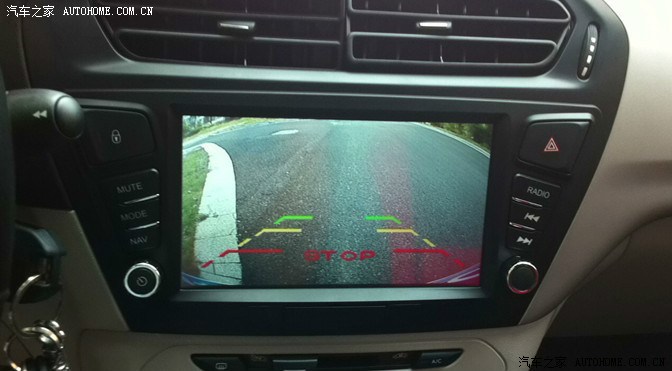

倒车影像

大家有什么不懂，都可以回帖提问，在线我都会回复！版主，能否给个精华啊！，编辑了2个小时啊！
