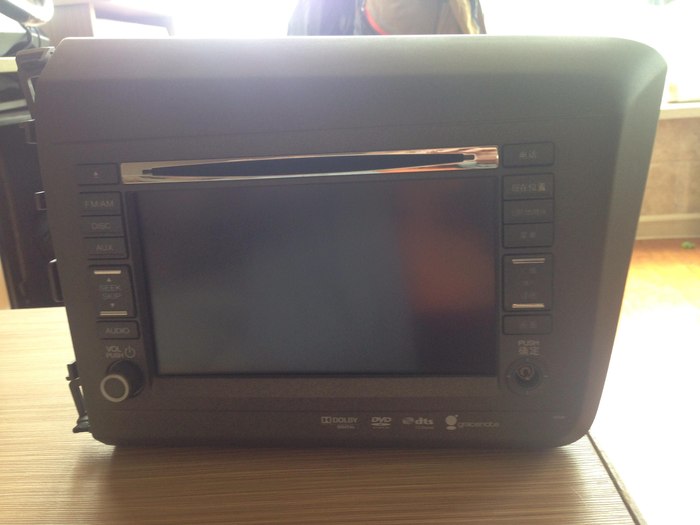

12款思域导航版阿尔派自带15G硬盘(作业更新）

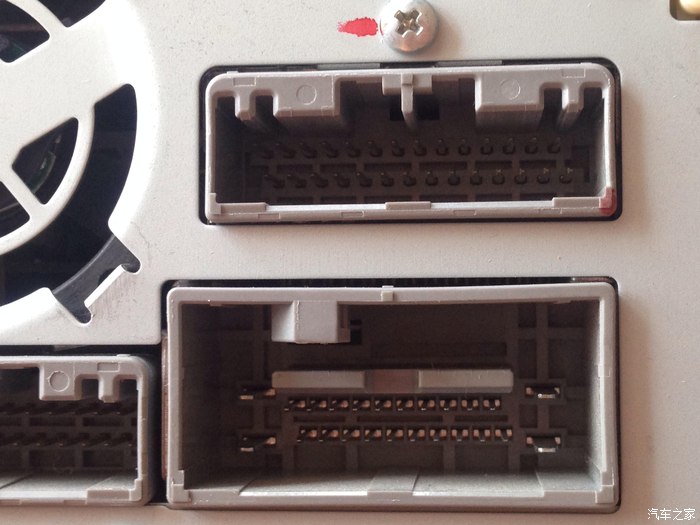

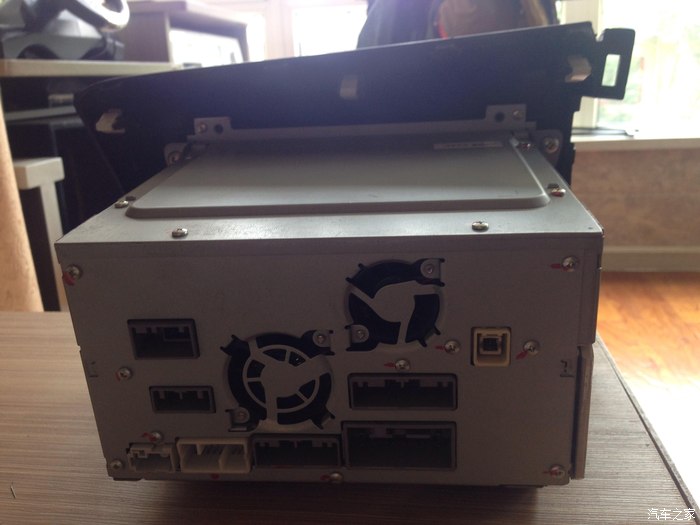

 上面两个口 上方口是导航供电？还是多媒体供电？ 下方这个口是和原车线路匹配的好像是音响线路及供电，不知对不对这个上图小方口是GPS天线，已经购买匹配

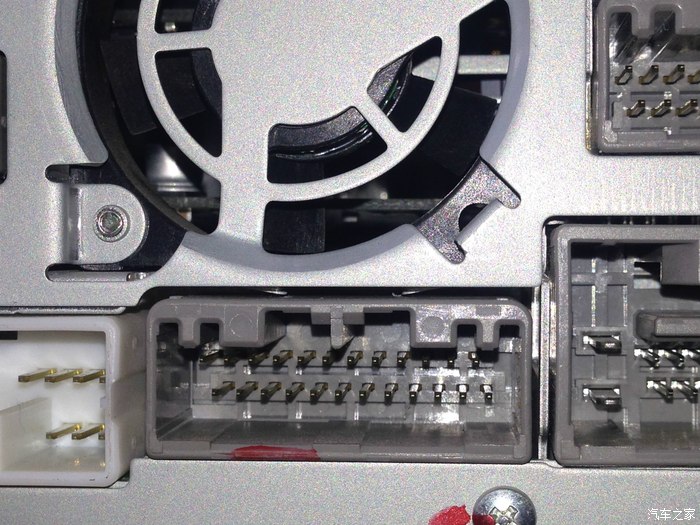

问题来了，主要是上面这张图24针接口和原车的不匹配，这个是什么供电口，好像不插这个点不亮机器，看到论坛有说这个需要改线，不知具体怎么改？

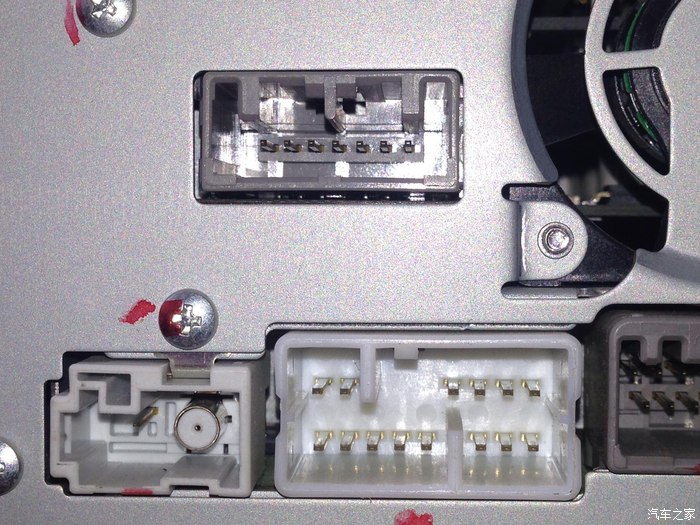

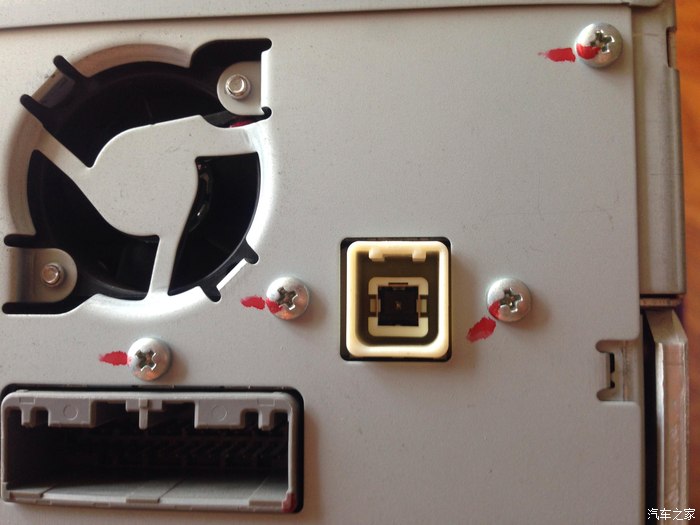

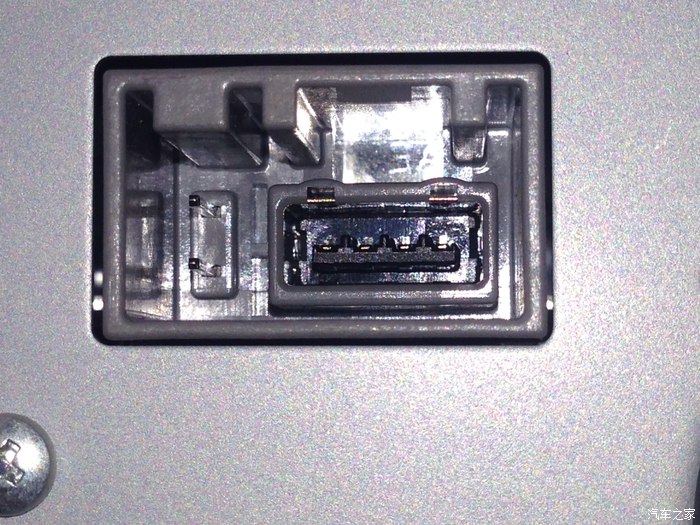

这两个白色插口好像左侧是FM天线，右侧是USB接口。上面那个7针的灰色接口不清楚是胎压？数字电视？

这个接口反正不是胎压就是数字电视吧？

======================================================

                      导航作业部分

    经过数天的求解与研究终于在前两天完成导航安装作业，在此感谢论坛里多位大侠的鼎立支持与帮助

     闲话不多说直接上干货

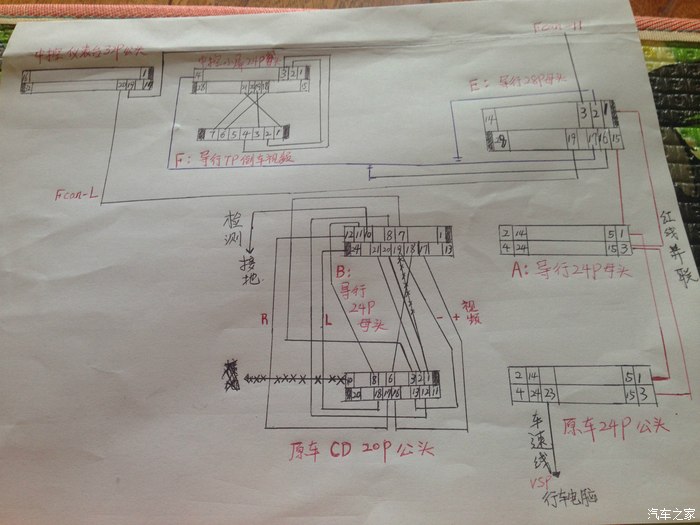

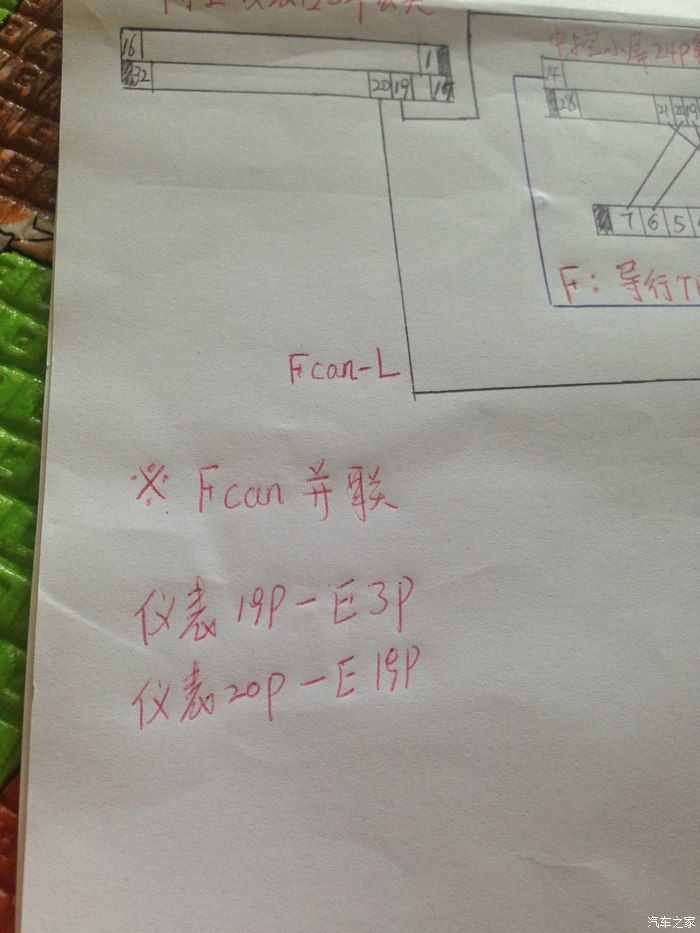

  1，根据论坛多位前辈的分享帖子，自己动手画了个线路草图，再根据图纸进行接线

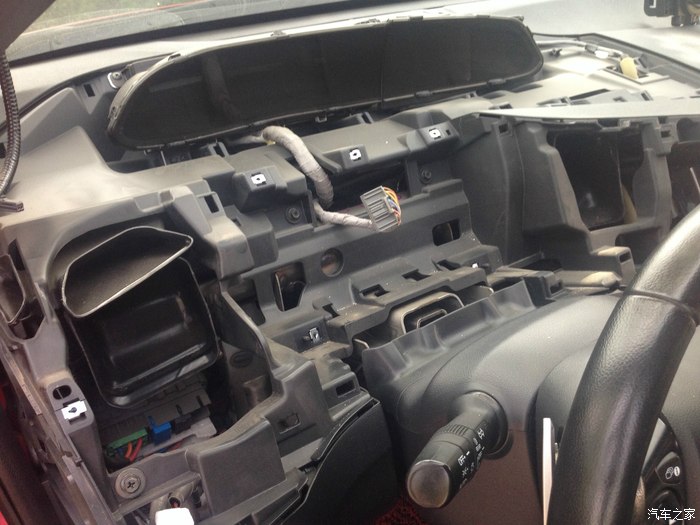

2，拆除中控面板，论坛里很多相关资料，这里主要是拆解CD机，转速表，小屏幕，安置GPS天线接收器。

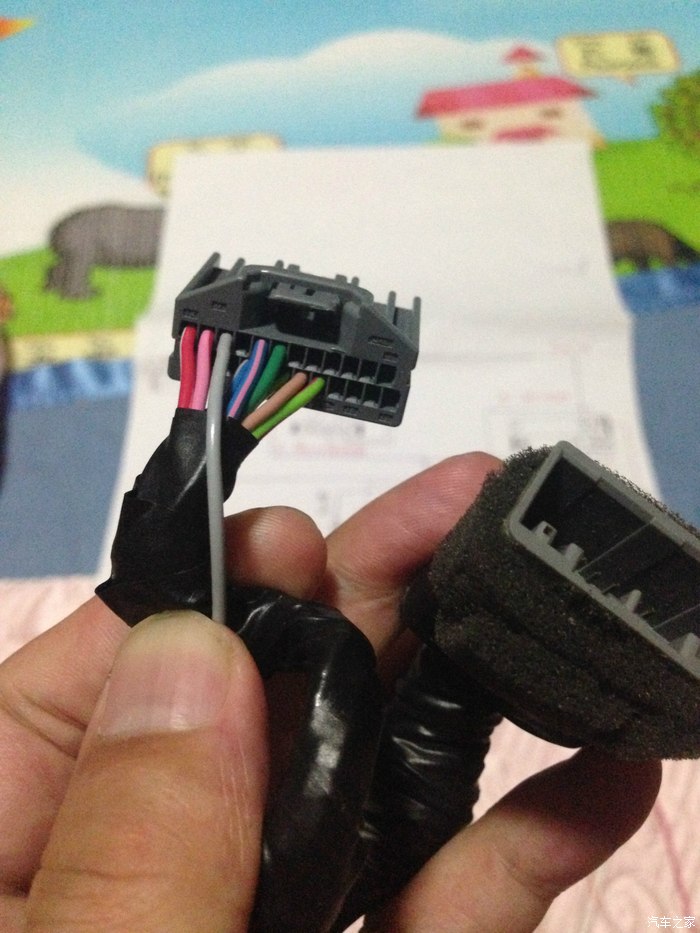

3，网上购买的 B24P公插与20P母头进行线速联接，制作无损转接头，灰色线（上排左数第十根）是接地线

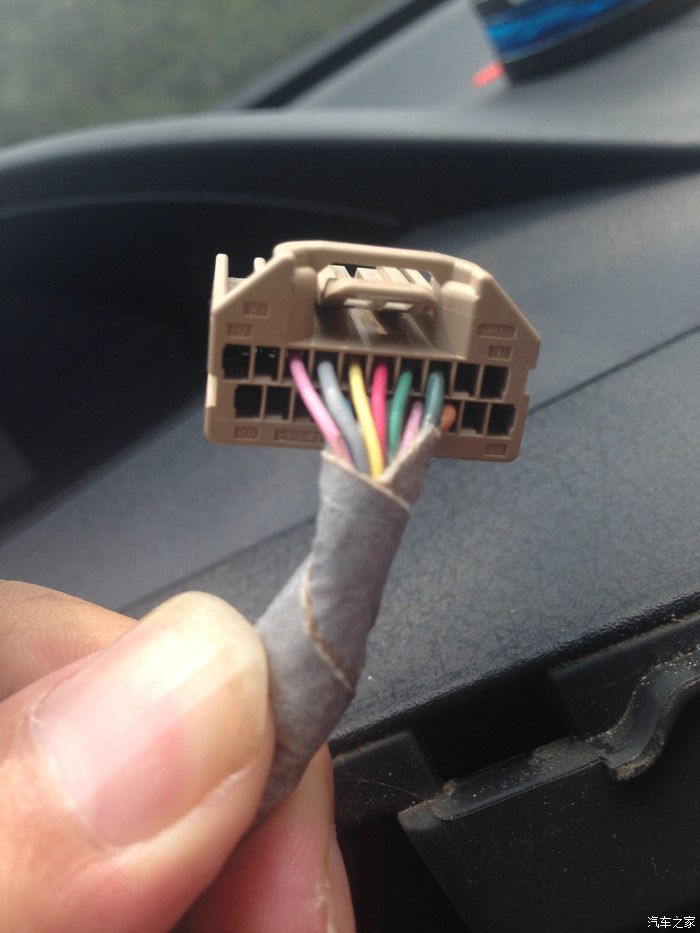

下面这个原车棕色20P与上图自制线母插无损插入

再将自制线B24P公插插入导航这个位置来实现这条线路的无损安装

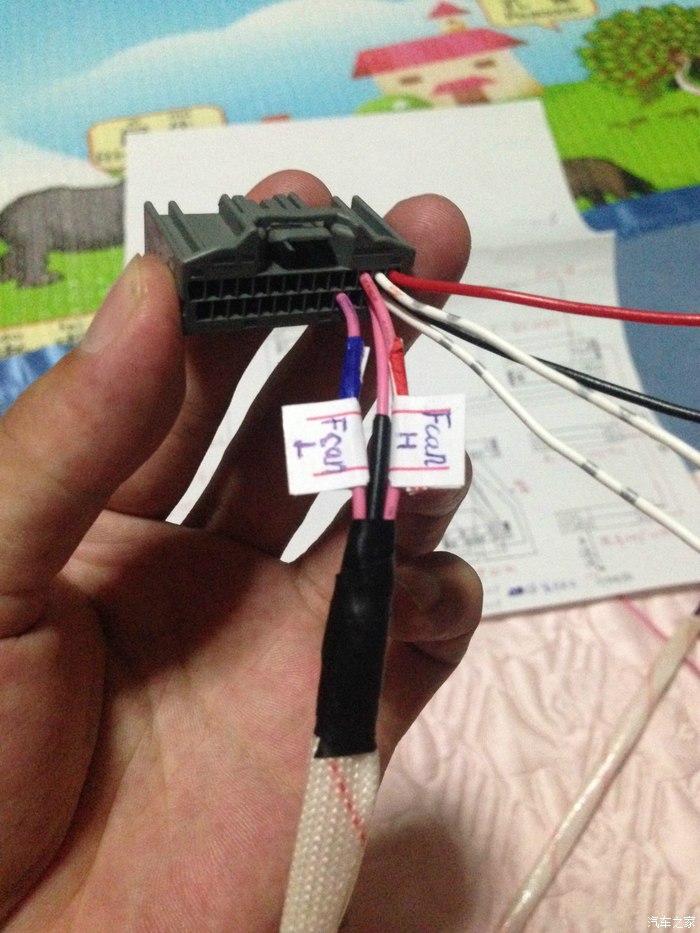

4，自制线A28P,红线（上排左数1位）与黑线（下排左数1位）是电源线，将这两根线与原车24P公头上的电源线黄线和黑线进行并联。两根白色是搭铁线，粉色线分别是 FCAN-L FCAN-H这两根线是走向转速仪表32P处，粉色线缠绕黑胶带的这根线走向小屏幕32P处的14号线进行并联。

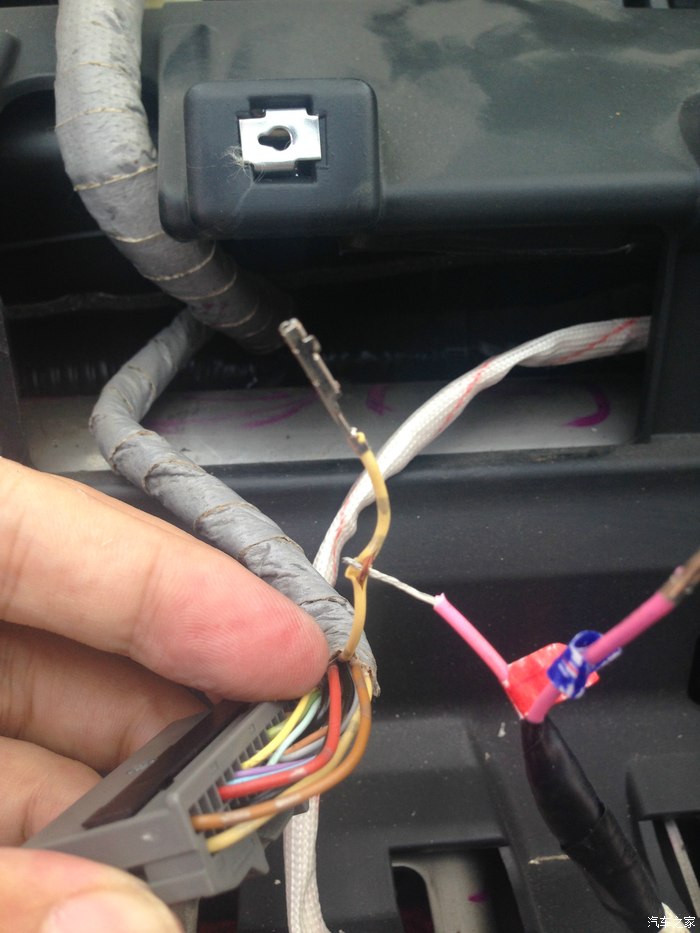

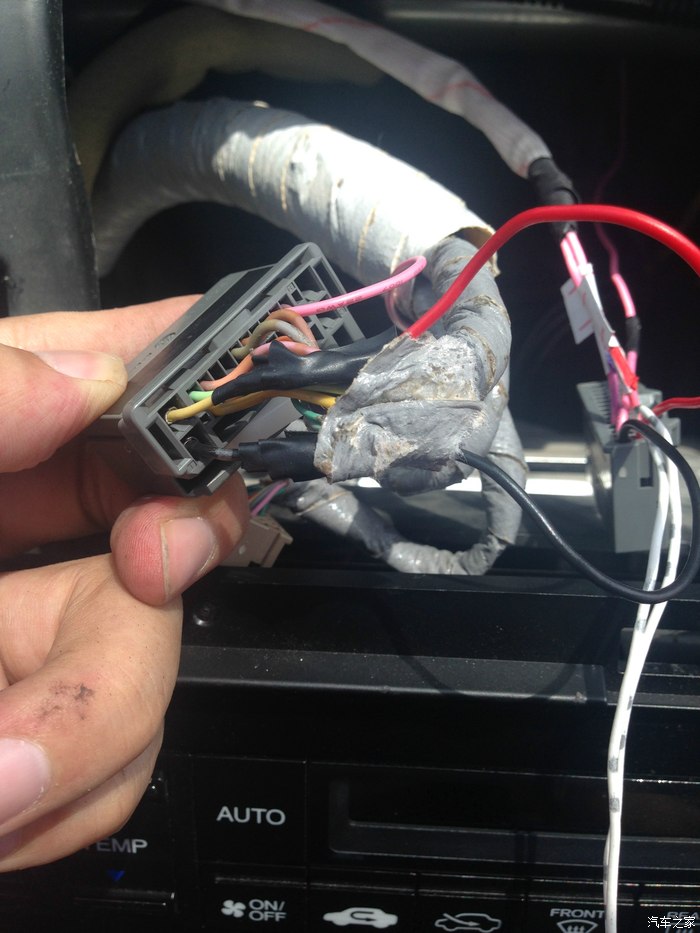

原车24P公插图片上排右数第一根黄线与上图红线并联效果，下排右数第一根与上图黑线并联效果。注意！在这里增加一根车速线图中粉色线，这个粉色线会走向行车电脑处蓝色接头处。


以上两个插头分别插入到导航的这两个接口处。

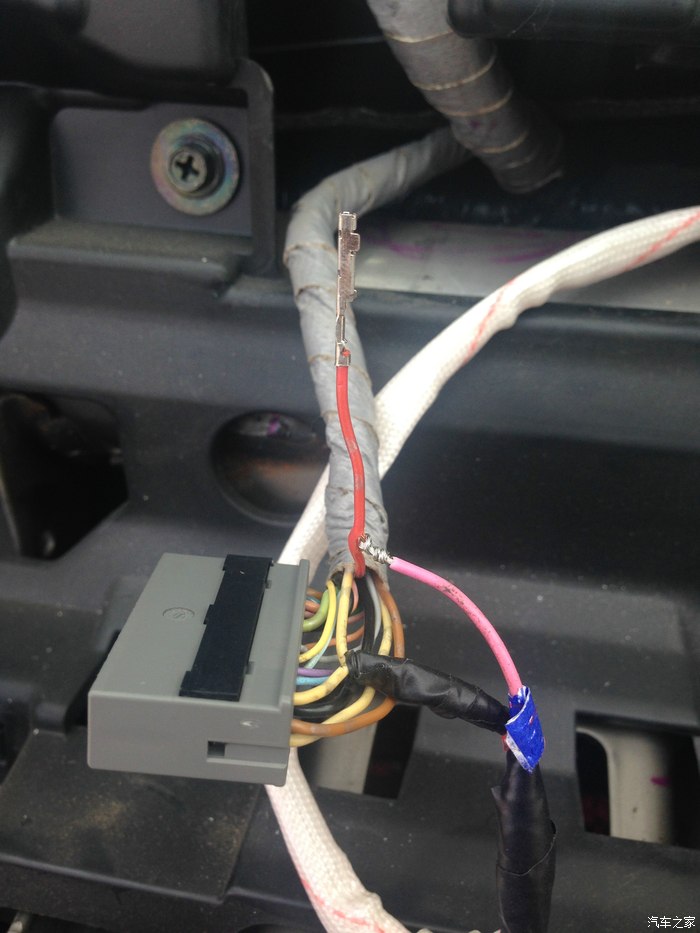

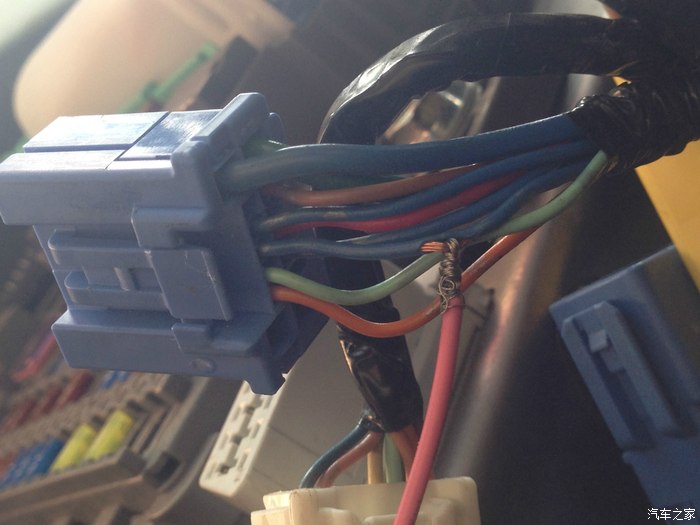

5，  粉色车速线连接到方向盘下方行车电脑OBD右侧的这个蓝色插头的第二根蓝色线上（并联）

6，FCAN-L FCAN-H，这两个线各自并联到转数表E32P处的 E19位和E3位（并联）

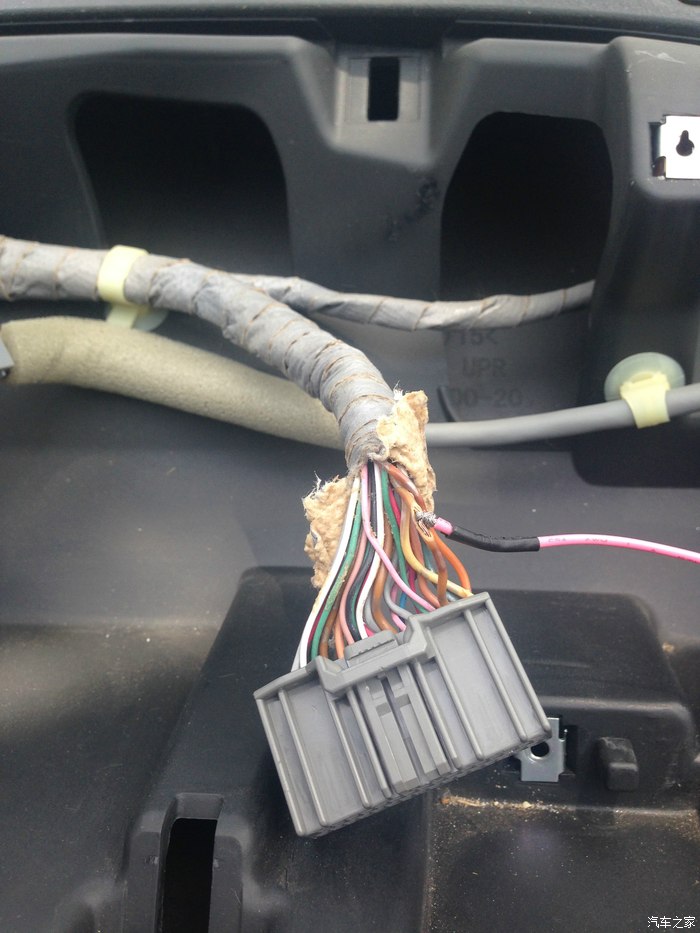

7，最后还有一根线是需要并联到小屏幕的，上面第4步里提到的 自制线A28P插头中粉色线缠绕黑胶带的那根线另一端

就在这里了，与小屏幕28P中的 14P线并联。

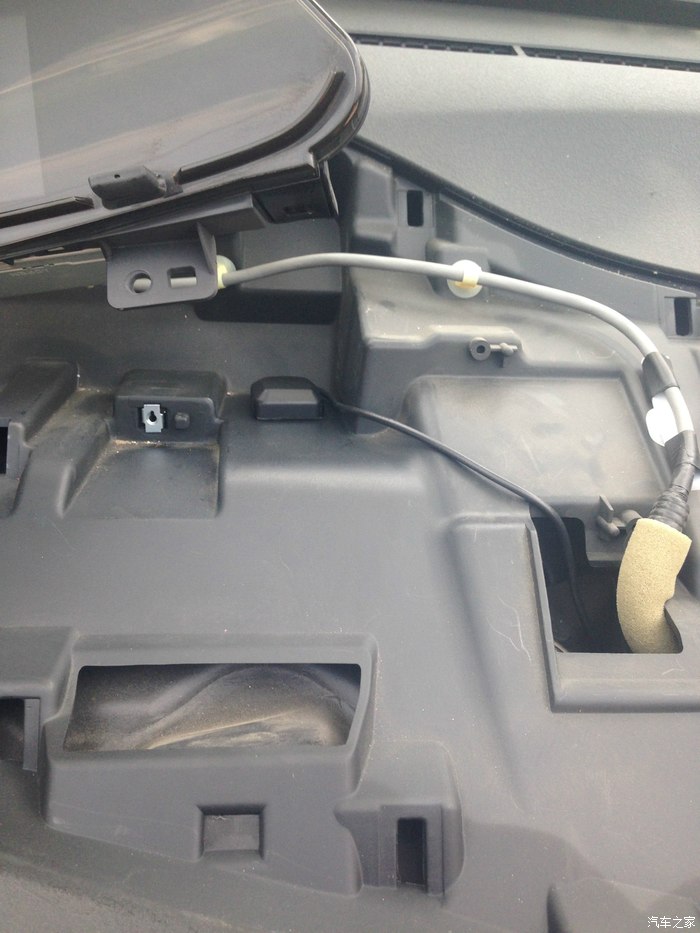

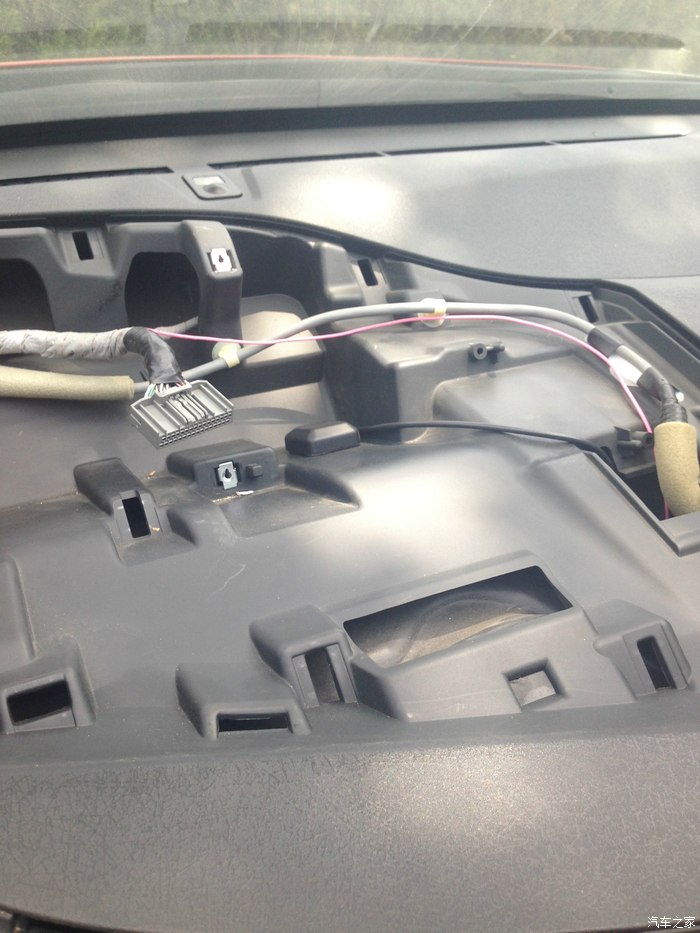

这里可以清晰地看到GPS天线安置位置

 以上倒车影像和USB还未进行连接，有时间在进行作业。

==================================================================

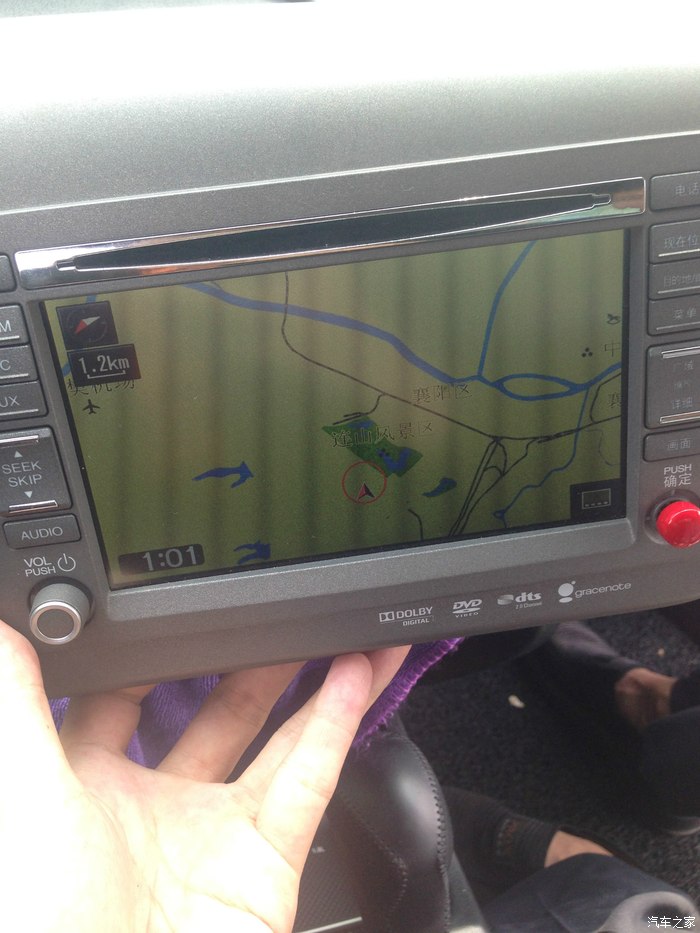

测试版地图只有北京上海两个城市而且只能显示到1.2KM,这需要升级地图

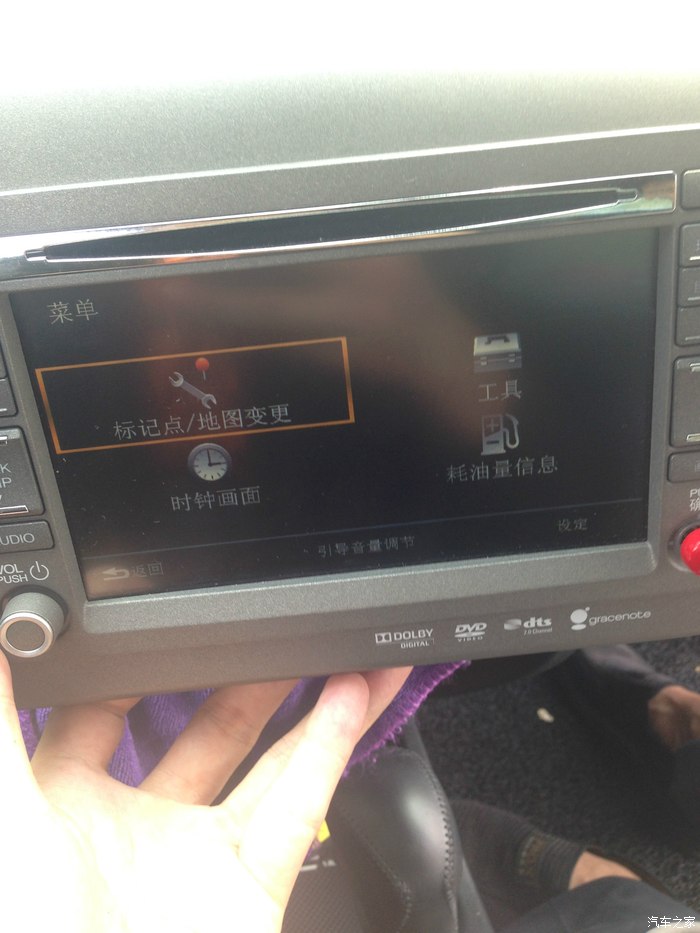

菜单界面

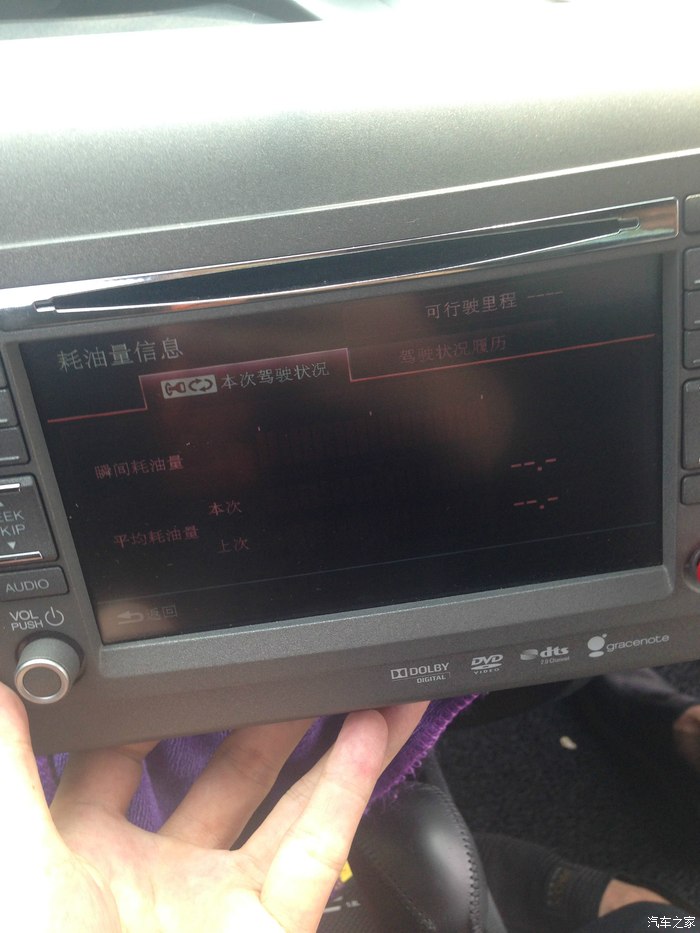

油耗显示界面

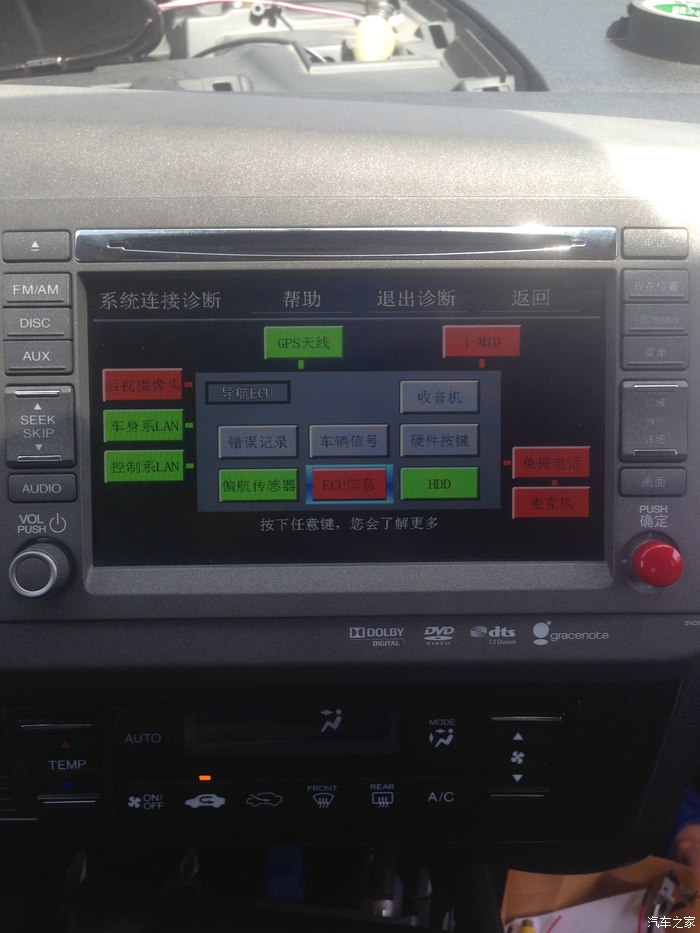

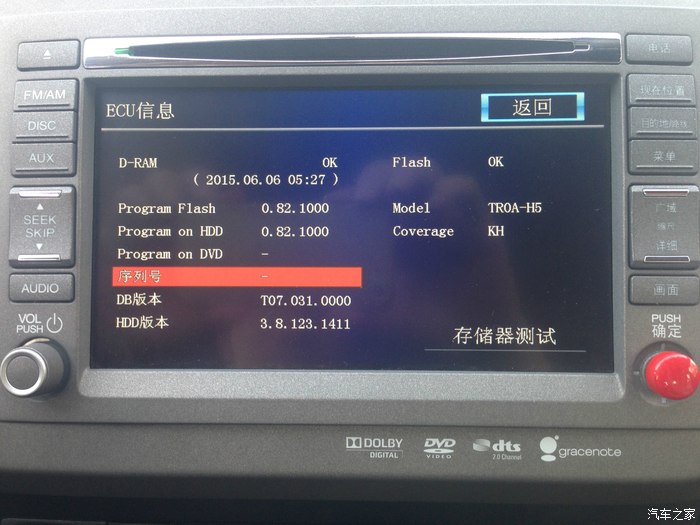

系统诊断模式，红色的部分是未安装或者存在问题，倒车影像未安装，IMD小屏幕没有刷ROM信息显示不完整，蓝牙电话模块未安装，ECU部分缺少导航序列号。其他正常

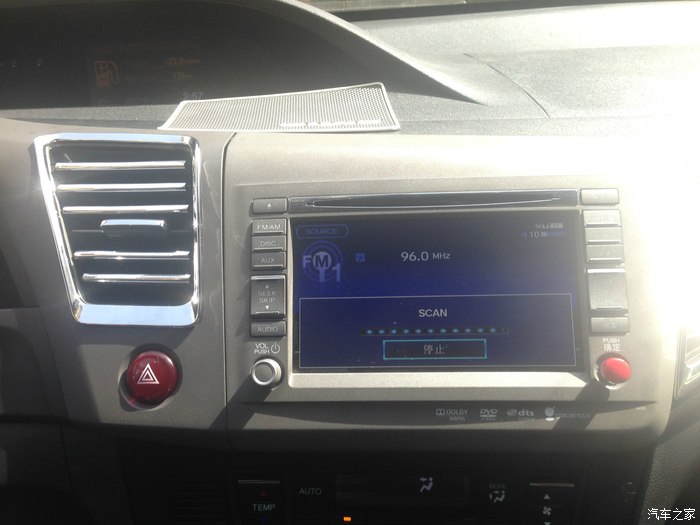

收音机正常

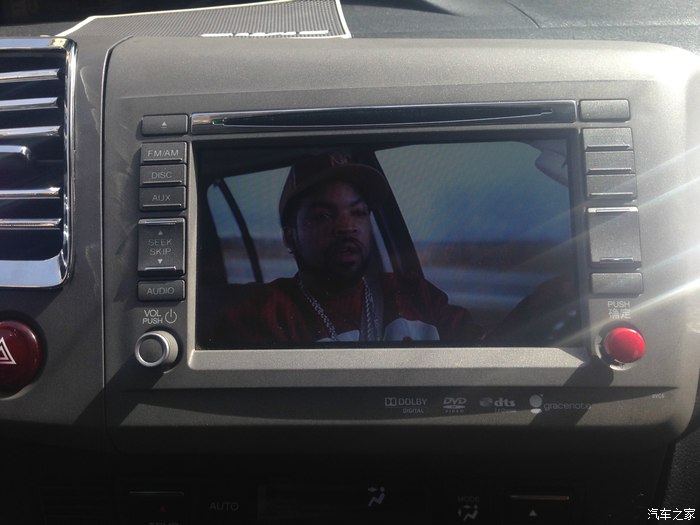

DTS DVD的确震撼

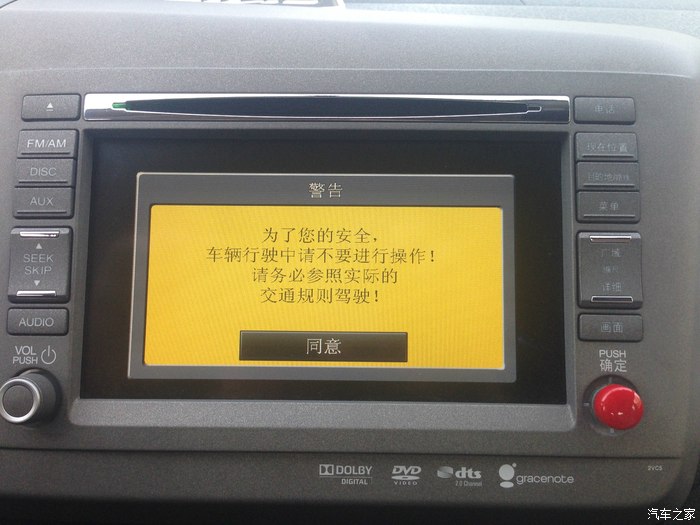

开机画面

导航序列号不显示，据说这样会影响地图升级，暂时找不到方法，有这方面讯息的朋友请求资源

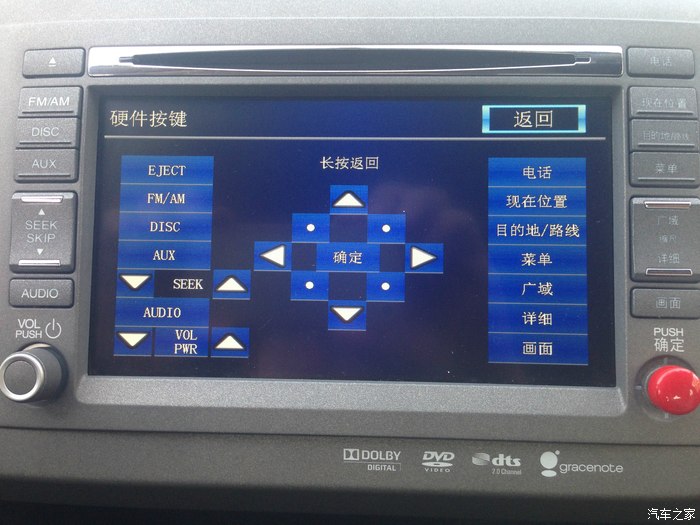

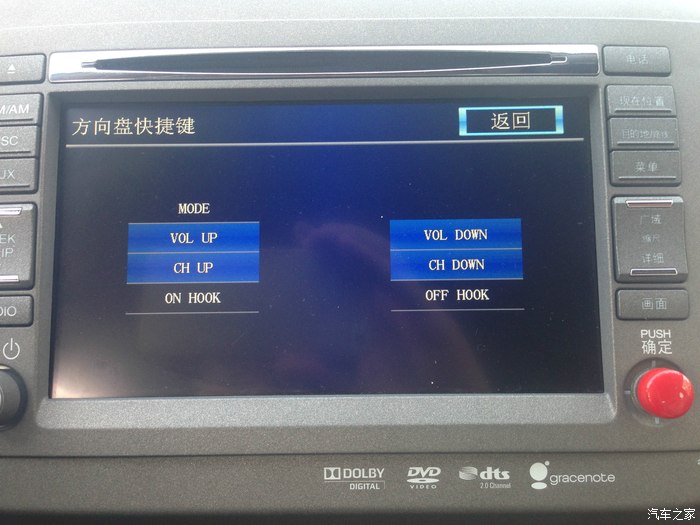

缺少方向盘蓝牙按键 所以....

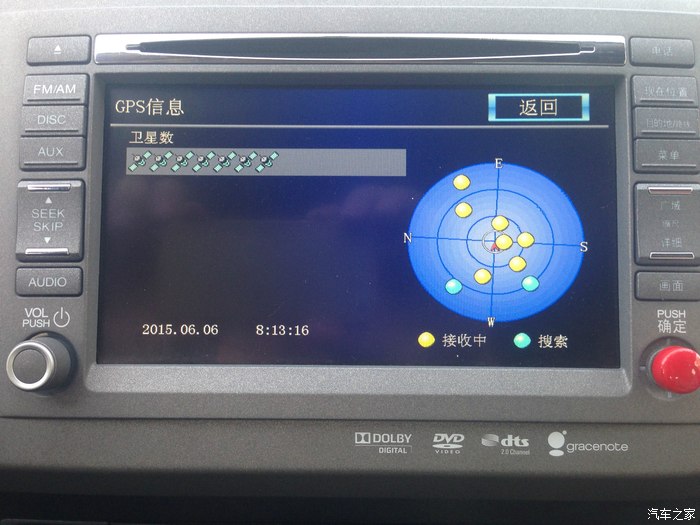

GPS 7颗星足以

======================================================================

以上有不足之处还望大侠们多指点，再次感谢论坛，感谢朋友们的分享 最后验证身份图两张奉上
