蛋蛋北京——江淮充电桩自建安装范例
上次的帖子被封了，今天重开新帖，编辑好麻烦。
蛋蛋自己小院子，买车的时候江淮还没有和第三方公司合作，所以电表自己申报的，电桩4s的师傅安装的中途自己又挪了个地方。群里很多车友因为没有条件安装电桩经常来群里询问，今天上图简要说明下自己安装电桩或者挪地方该如何操作，算是做个参考吧。
蛋蛋自己小院子，买车的时候江淮还没有和第三方公司合作，所以电表自己申报的，电桩4s的师傅安装的中途自己又挪了个地方。群里很多车友因为没有条件安装电桩经常来群里询问，今天上图简要说明下自己安装电桩或者挪地方该如何操作，算是做个参考吧。

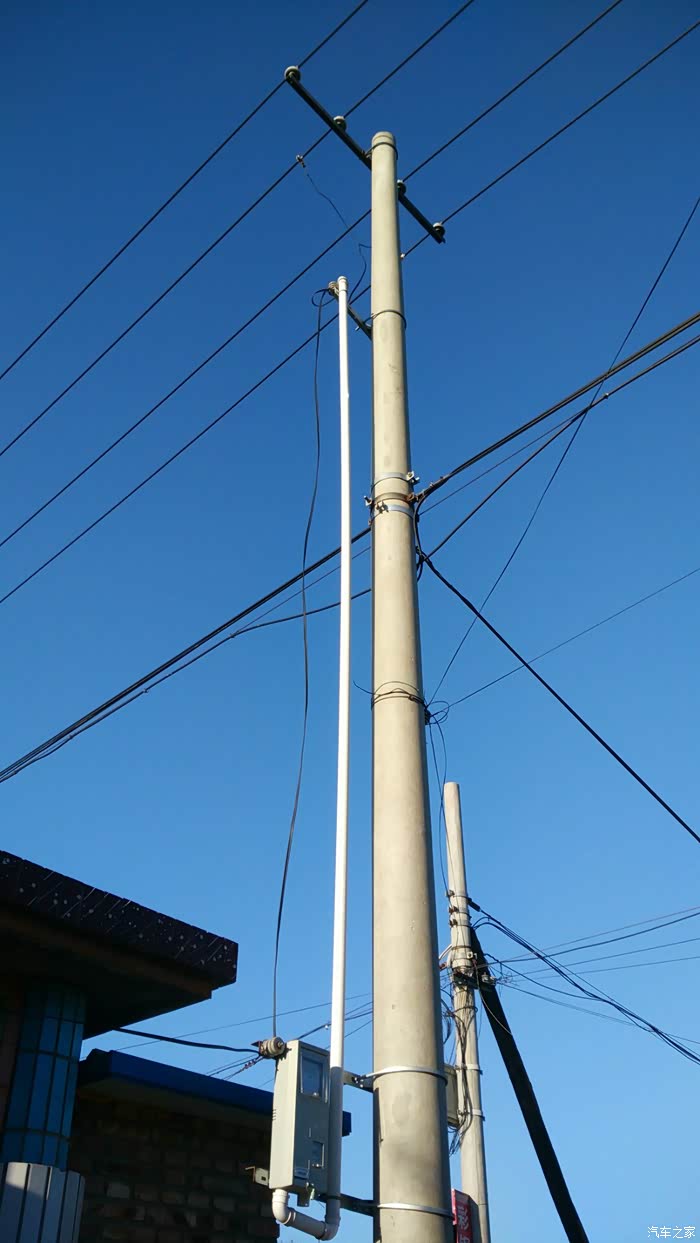

新能源电表，其实和家里的一样，就是计费规则是0.47每度电，不执行阶梯。另外建议报装的时候报的功率大些。

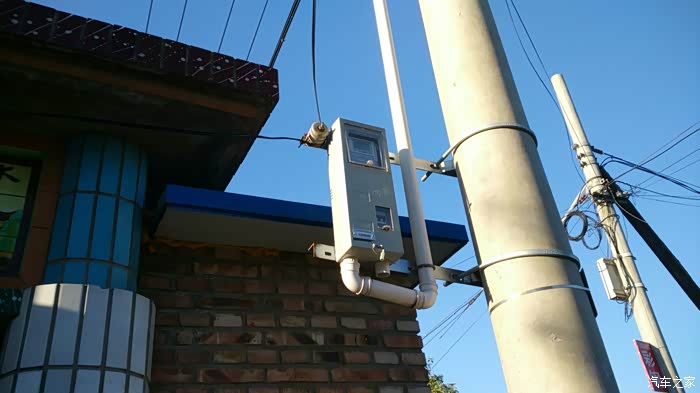

电表我自己跑的国电，流程可参见蛋蛋之前的帖子，花了我1200大元，现在不要钱了，好难受。这个从表上来下来正常引到家里就可以。

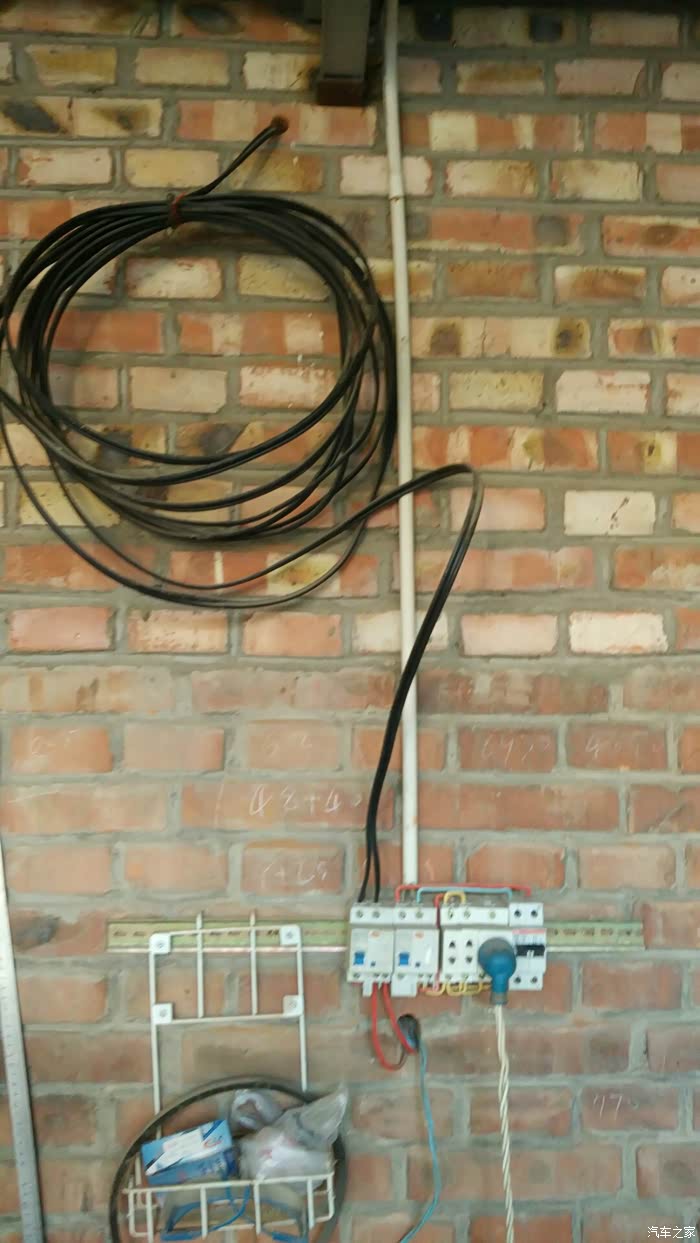

这个就是从电表上引进来的，直接连到一个漏电保护器上就可以

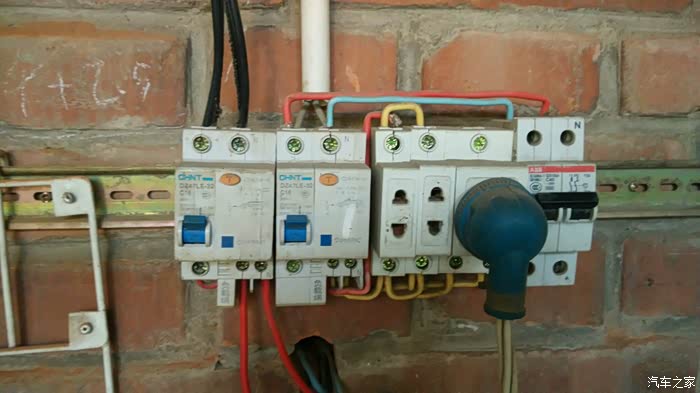

漏电保护器特写，最左面的是电动车的黑线入，红线出，右边的车座我用来冲自行车，各种省。

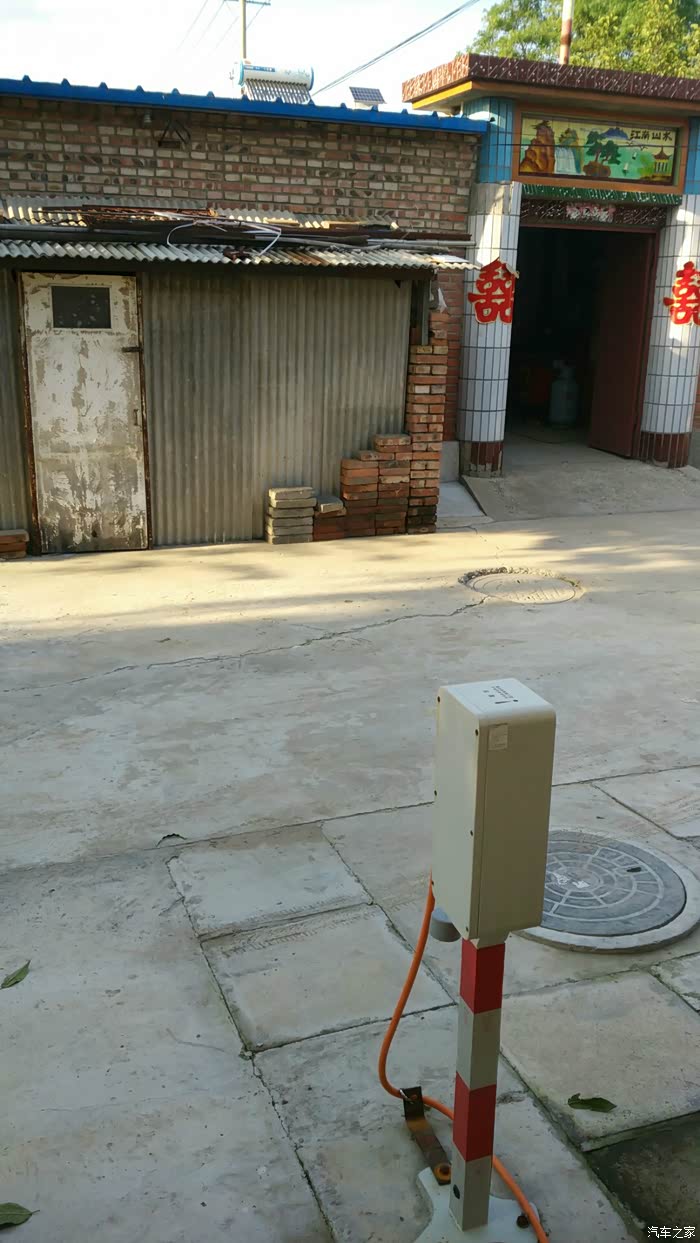

走地下，地表下10公分埋管4分的，穿4平三芯护套线，就是电桩到小门的那个直线位置施工的，然后铺上水泥，大概一袋。

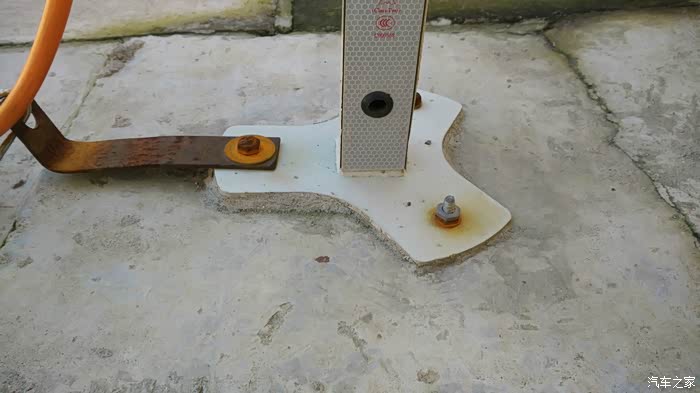

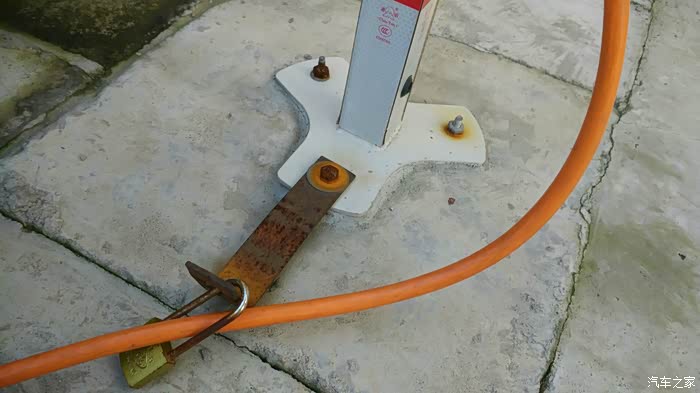

电桩安装，在地上摆好后分别在三个孔位置上做好标记，用钻头打好孔，然后在摆上电桩用10个或者8个的膨胀螺栓固定，那个长长的贴片是我自己做的，两头打孔一头固定在电桩上，一头用来锁住充电线，基本防君子不防小人。
电线穿到电桩底部，其实那个小黑孔原本是用来穿线用的，但我还是觉得从底部方柱里走美观点。底座别忘了用水泥磨一下，可以防水。
电桩的内部，防水设计，经历几次大雨洗礼了已经。

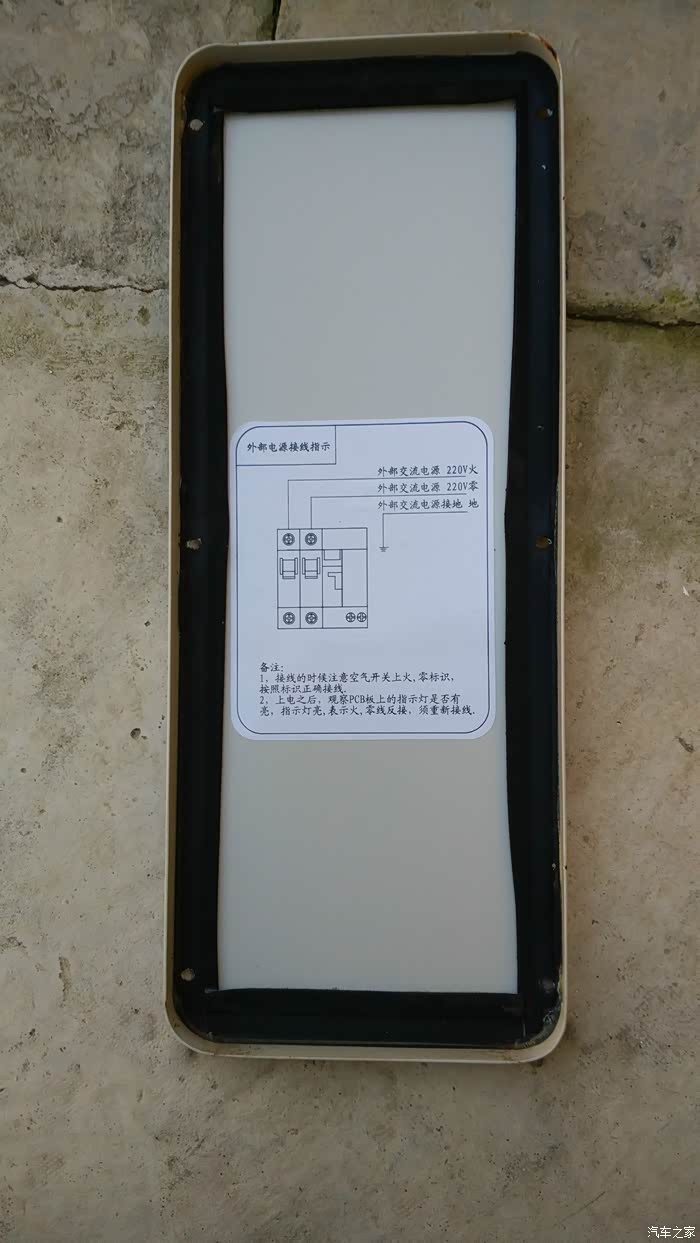

面板上有接线图，小白一看就会，只要别把底线和零火线搞混就好。

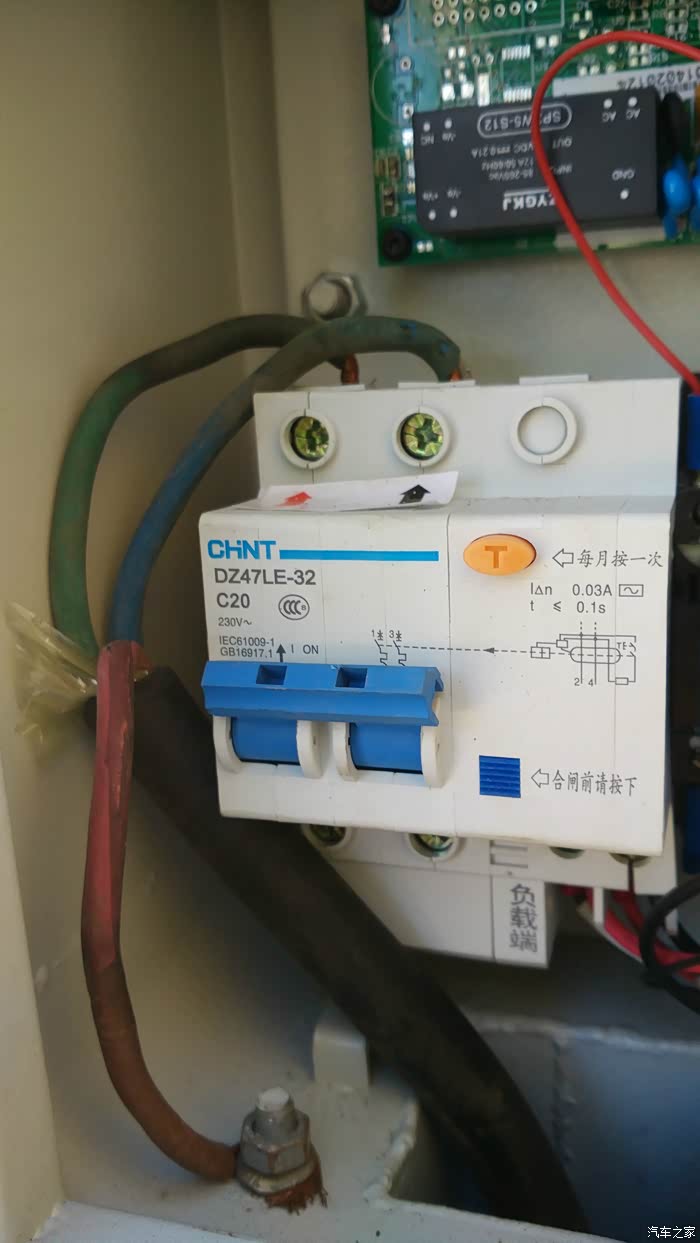

多简单，其实就是个漏电保护器，一般三芯先单色先接零火，花线接地线，下面的螺丝固定的就是底线。

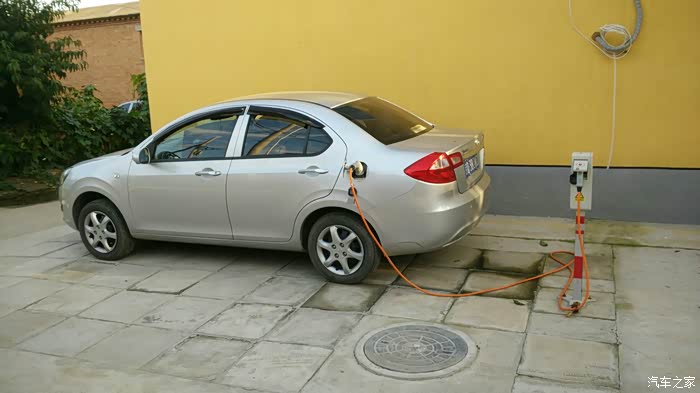

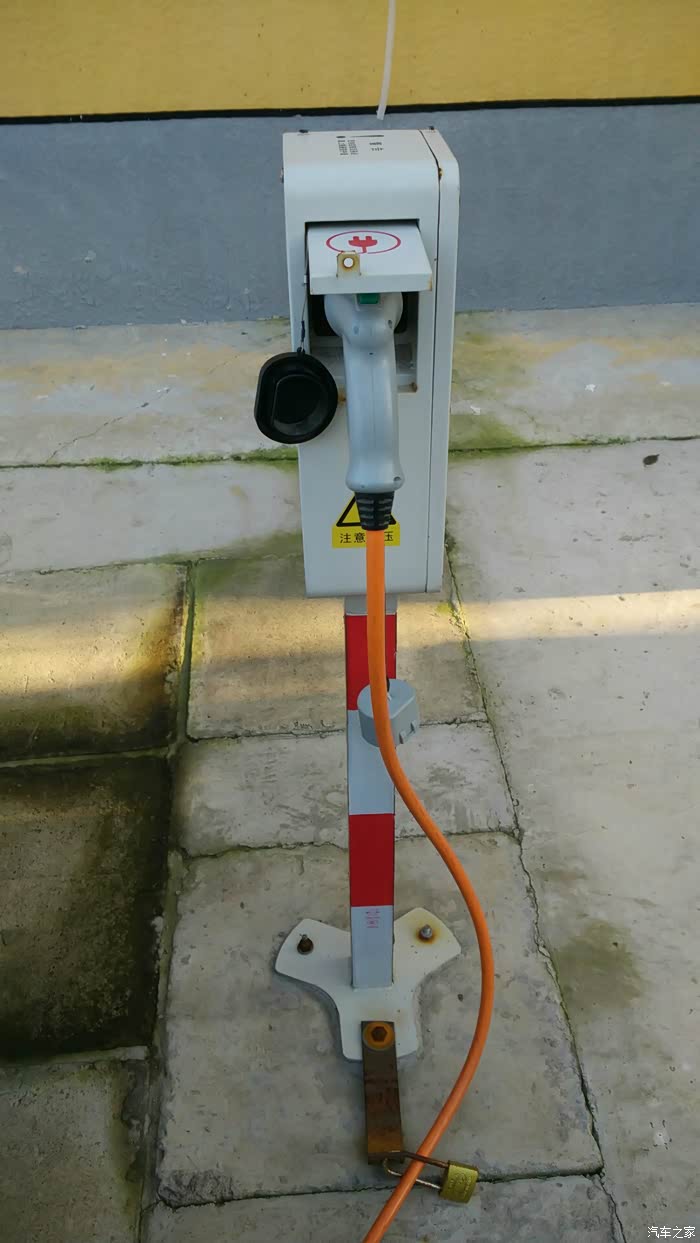

最后装完大致是这个样子
浑然天成一点都不逊色专业队伍，自己不会搞也不用担心，找个电工半天就结束了。
基板上就是上面那样，很简单的，只要能做插线板就能搞，有的小区没有小院子这么方便，我建议你可以买4分穿线管，直接在地面走明管，操作也很简单，基本上就是钉钉水泥钉的是，前提是小区处于无人管的状态。
下面我给大家看看我在下去飞线的图片，各种惨淡，每次往上收线都能收到狗屎，奶奶的小区的狗狗不是说好只尿轮胎的么
下面我给大家看看我在下去飞线的图片，各种惨淡，每次往上收线都能收到狗屎，奶奶的小区的狗狗不是说好只尿轮胎的么

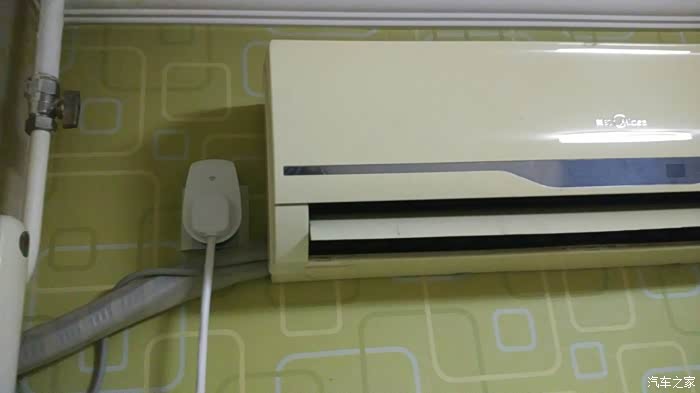

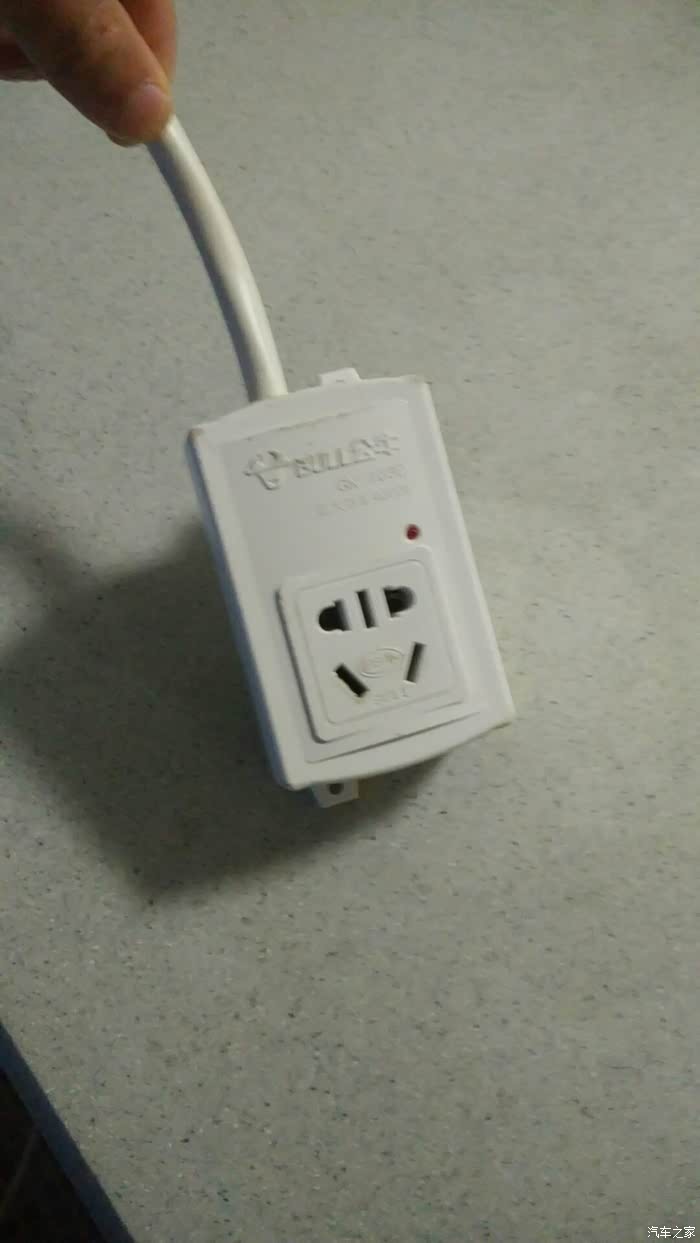

自己做的插座，16A接空调插座，中间连了个博联的智能开关，可以统计电量远程关闭啥啥的。

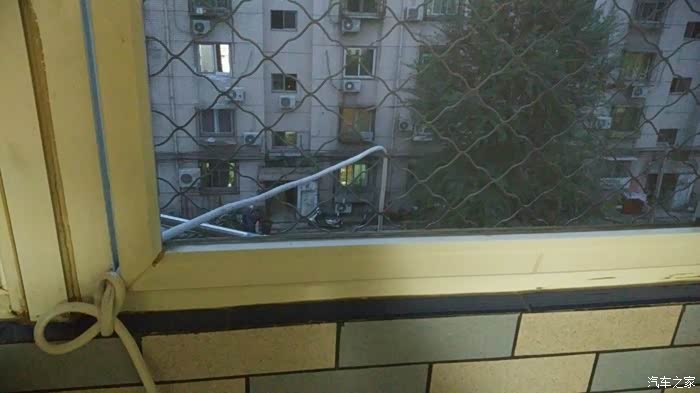

窗子上这里要打个节，关上窗户可以卡住，防止像孩子在楼下拽线。

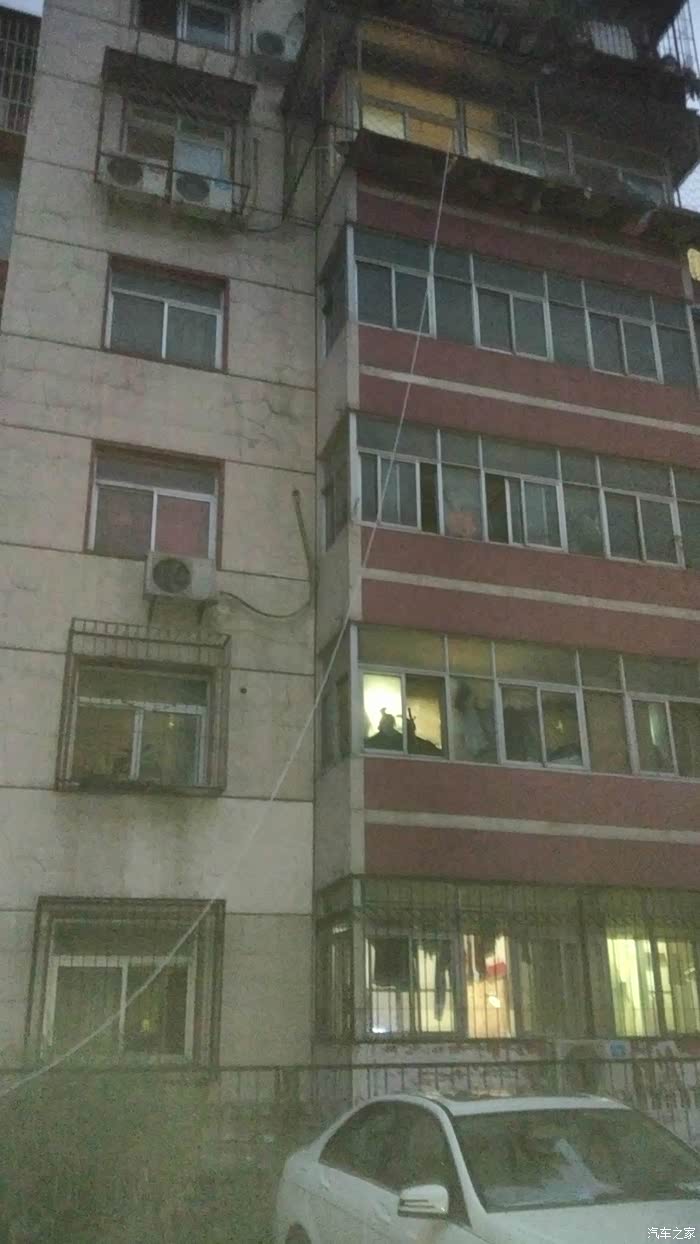

我是从5楼下来的，我们小区好多从电动自行车的，我这都不叫事，他们都是不收线，插线板就这么风里来雨里来的放外面。

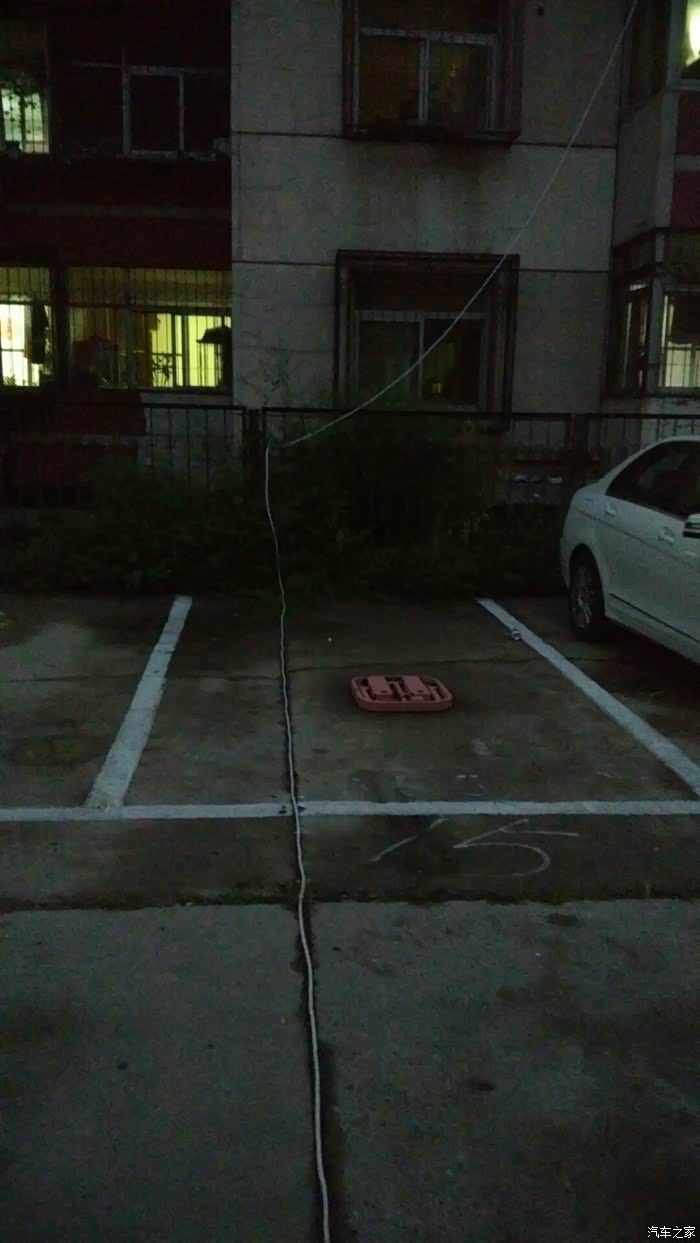

线到下面，我在地面水泥拼缝处用钥匙划了个沟，线放里面，这样车子压过去会好一些。

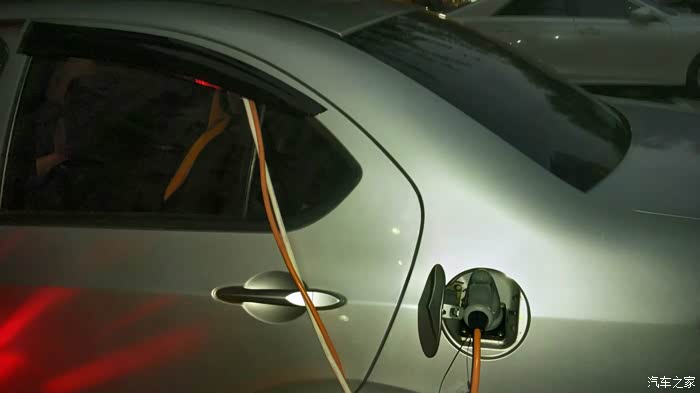

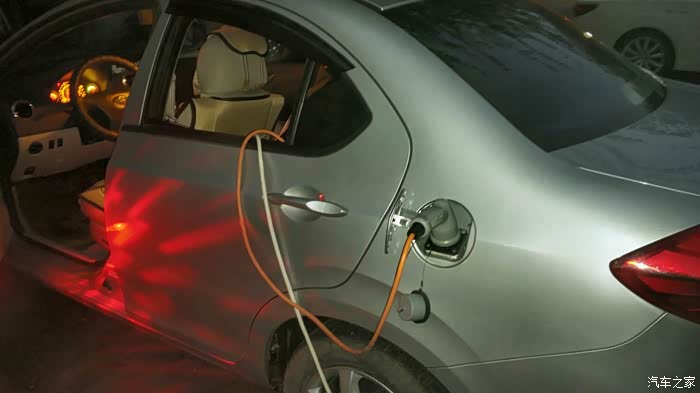

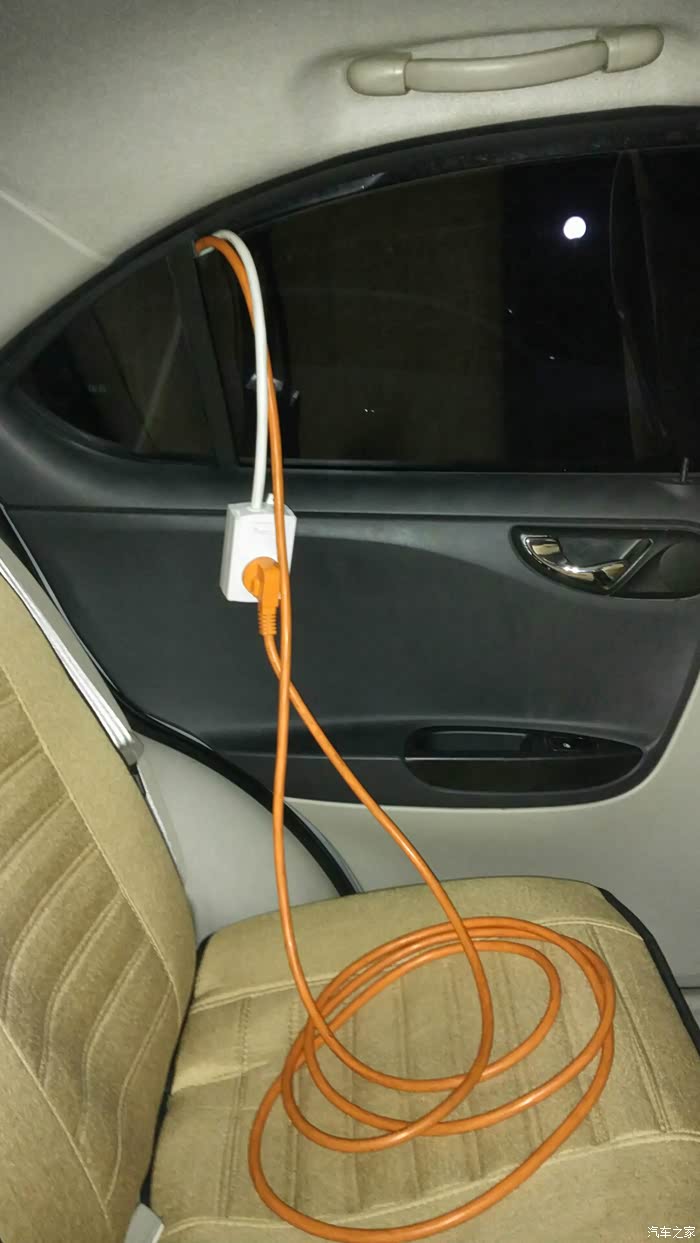

然后就是充电了，插头一查，往车子里一放，然后摇上窗户，线就不怕被偷了。
可以弄个晴雨挡，这样可比把线虚掩在晴雨挡里，雨点下多大的雨都不怕充电漏水进去。
里面是这个样子的

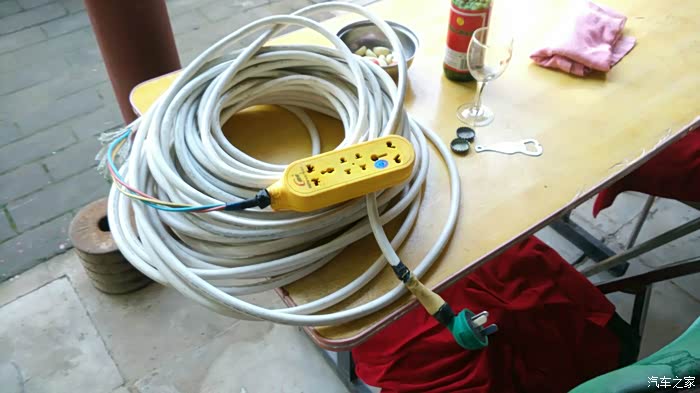

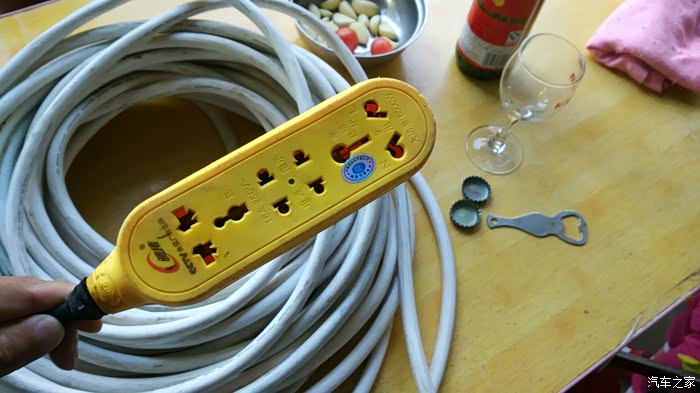

这是蛋蛋买的线做的插线板，4平三芯护套线。

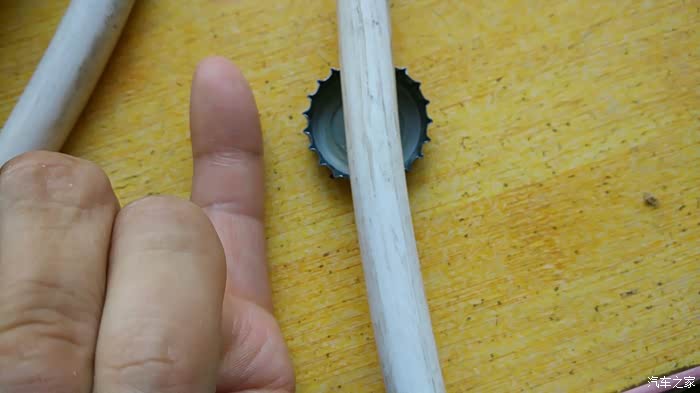

跟小拇指一边粗
这个是蛋蛋后来买的2.5平三芯护套线
插座还得是品牌的，质量杠杠的，上面那个黄色的插线板都糊了。

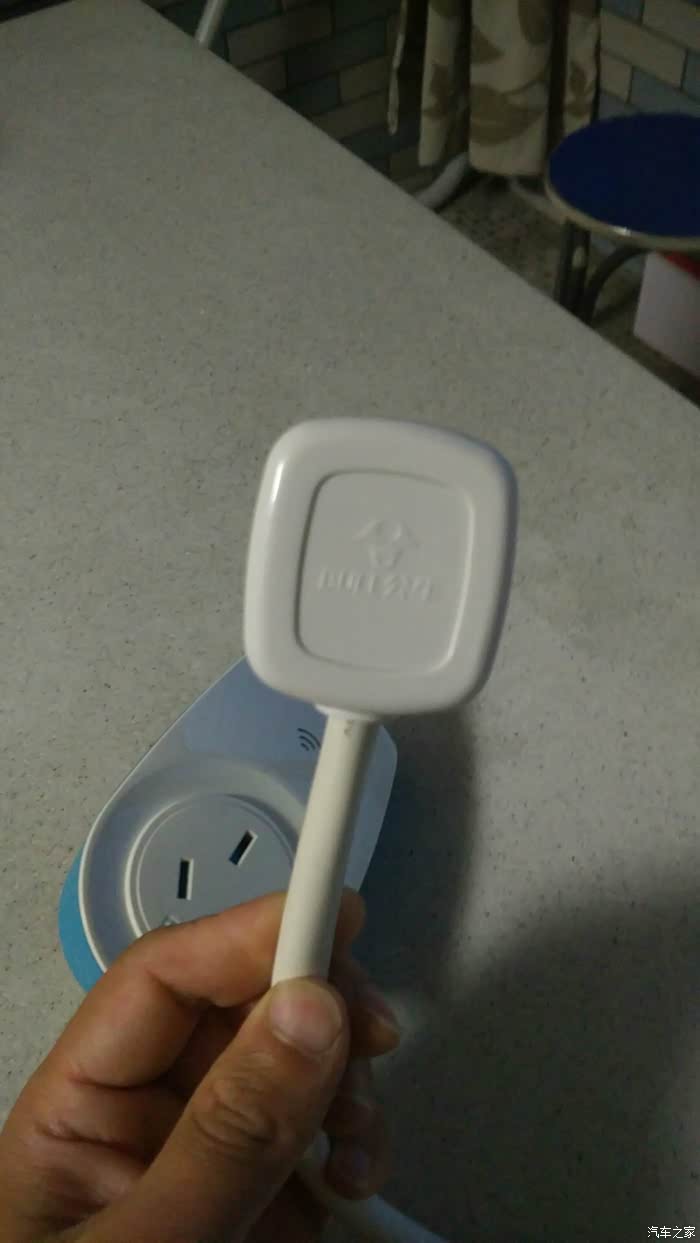

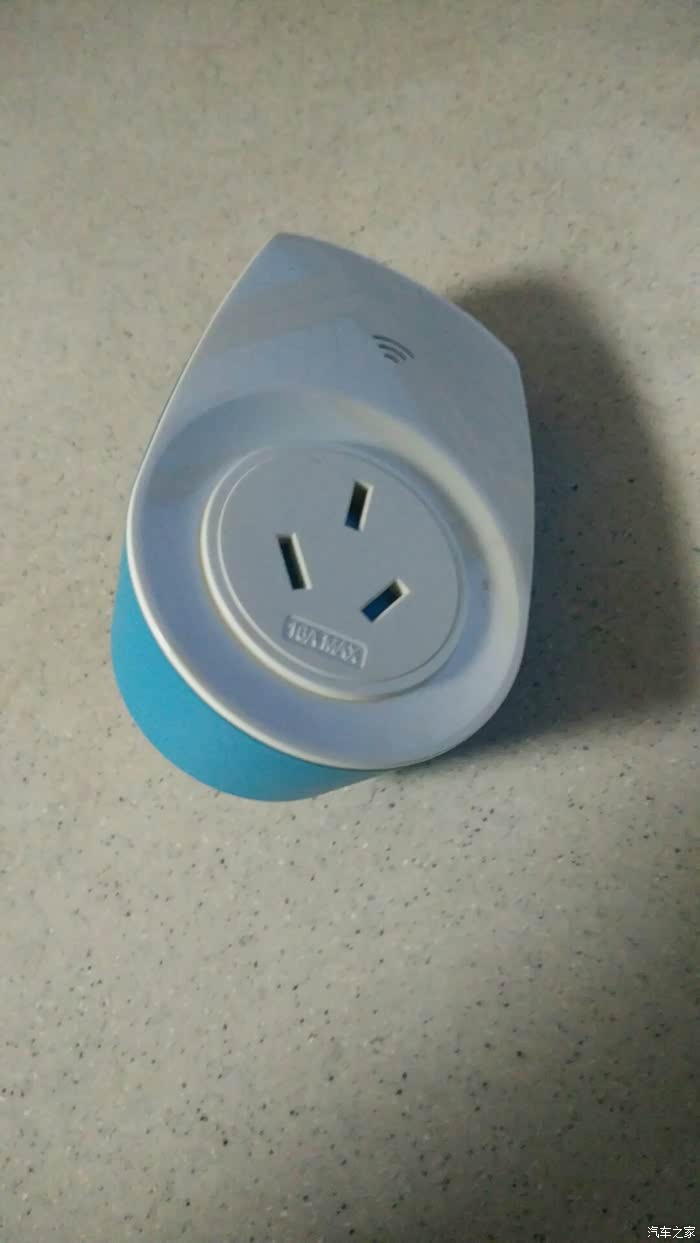

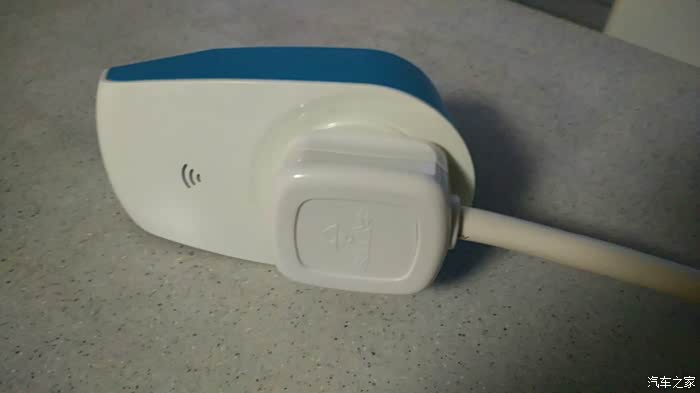

这个开关，16a的建议大家也弄一个，可以手机APP远程遥控开关和统计电量。
就是个头大了点，使用时请注意空间。
搞定了，买电动车且行且珍惜啊。新能源汽车交流165161714你们懂得。
