汉兰达----脚灯接法详细图（论坛唯一）！！！！！！

为大懒汉提升个档，逛了很久论坛都没有接脚灯的教程，于是自己实战改装

此次总花费为56元，  电线15米=20元   LED灯*4=36

---------------------------------------------------------------------------------------------------------

为了突出效果,这次线路是接在车顶灯总成（档位上方），因为开过汉兰达的人知道，晚上开门时车内灯是逐渐变亮，关门时逐渐变暗，所以为了脚灯的效果线路选择这里！  如果接在车门灯的话，效果很差，灯光速亮速灭.效果很差

不废话直接上图——————先字 后图

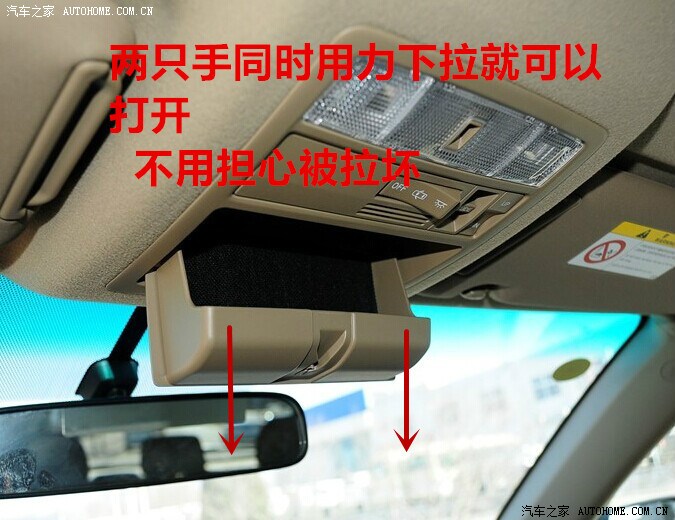

同时下拉，不要担心眼镜盒被拉散掉，没事！

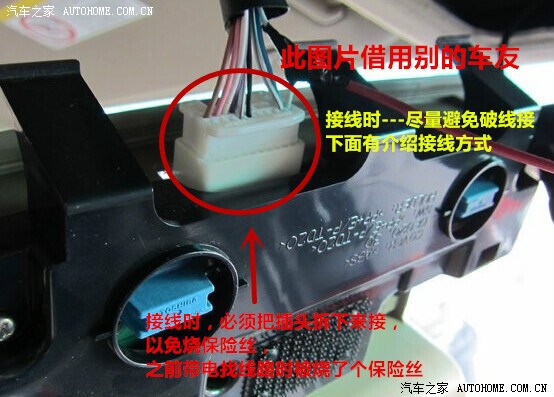

拉开后为下图（把白色的端口分开，不然带电搞的话，容易烧保险丝的，之前不懂就烧了个保险丝）

拆螺丝，这个就不详细讲了

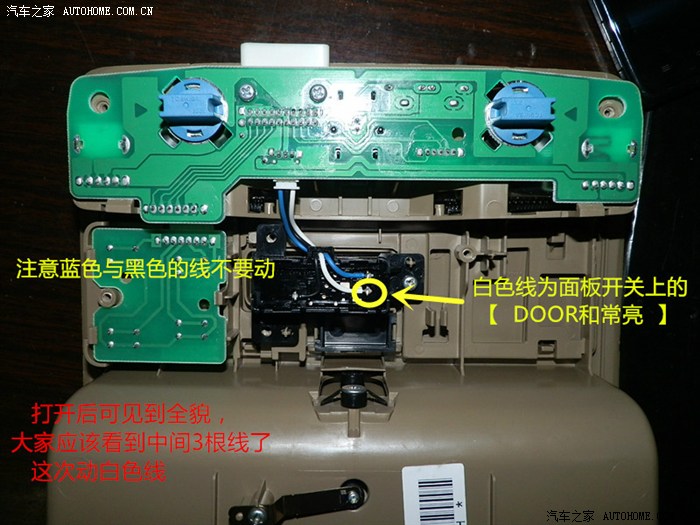

打开黑色后盖会见到两块线路板。小的就不管它了（天窗用的） 中间黑色的就是车顶灯总成开关了，上面有三根线分别为  黑 、白、兰。白色的为DOOR，黑色的为负极（—）  蓝色是接后面的（不用管它）

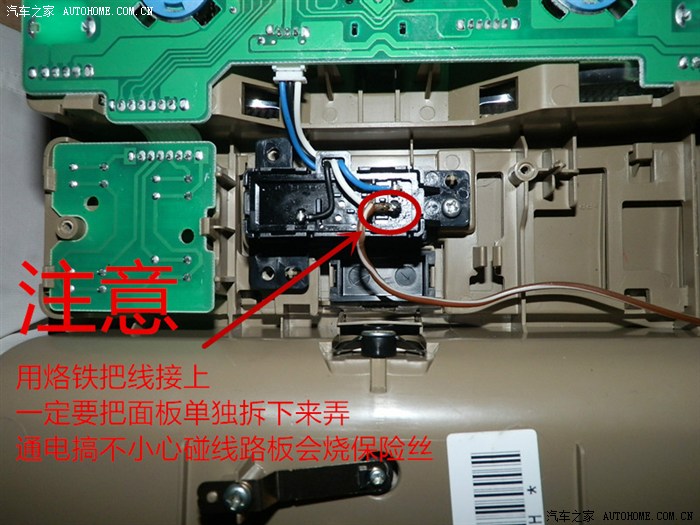

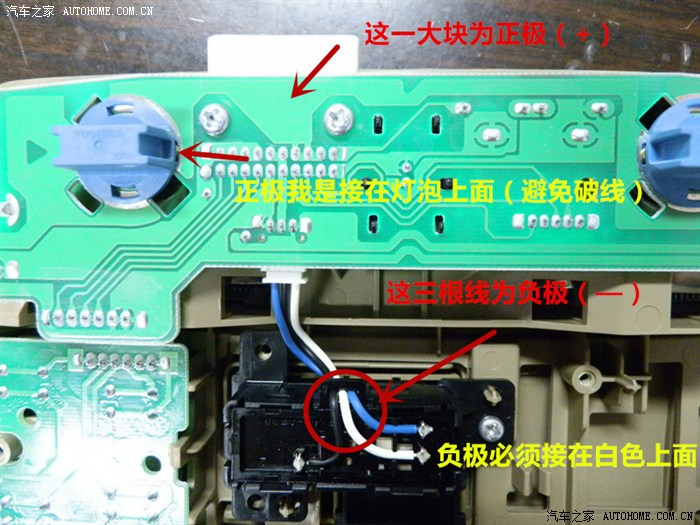

这张图为大家分清了正负极，怎么接大家应该很明白了（图片我都做了说明）

LED的负极（—）一定要接在白色的线上（打开DOOR时，大家就明白了，就不啰嗦了）

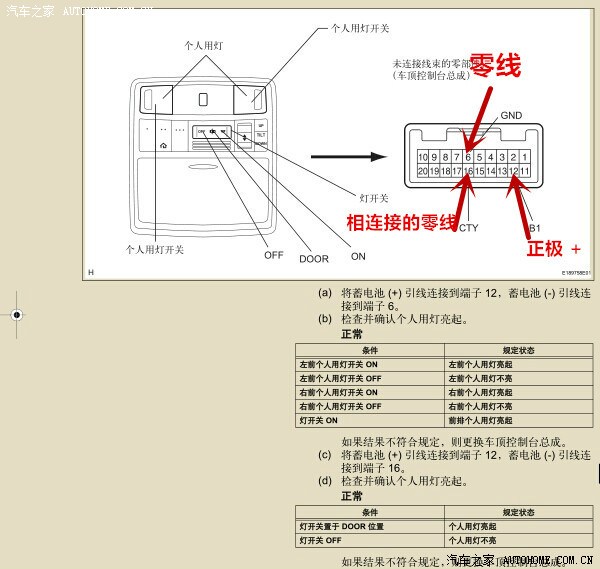

为了方便大家不接错线，特上此线路图做说明

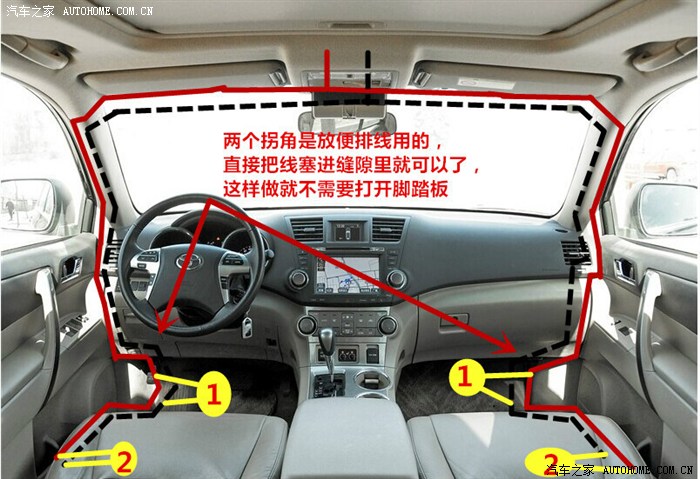

这张图片就是我接的线路图，给大家做个参考

1；我这样接的意思是不打开汽车电源，打开门脚灯也会亮的( DOOR模式 )

2:如果正极（+）接在刹车上方的保险丝盒里，只有打开电源脚灯才会亮起）

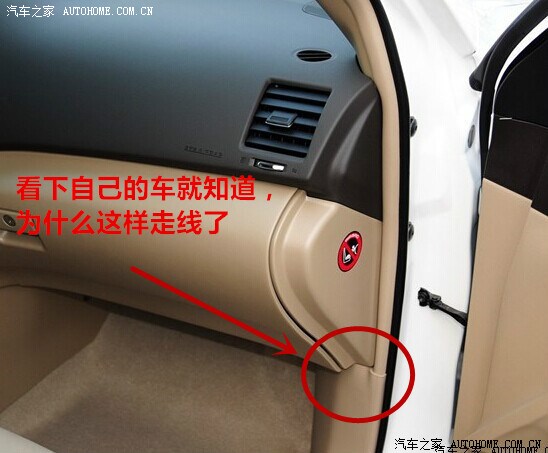

这张就是排线拐角处，线直接向里走就可以了，也不用打开脚踏板（拆装很麻烦）

这张不做说明。大家懂的

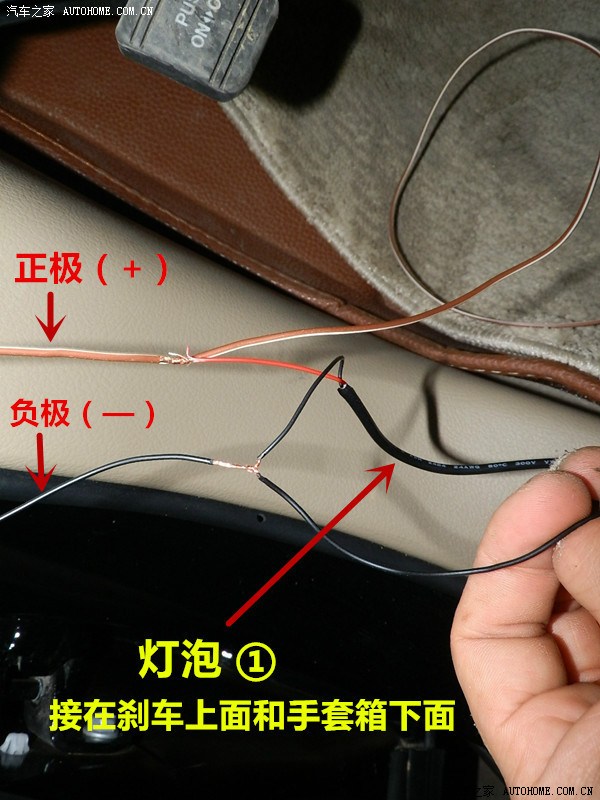

之前有注明4个灯的编号，1号灯需要破线接！

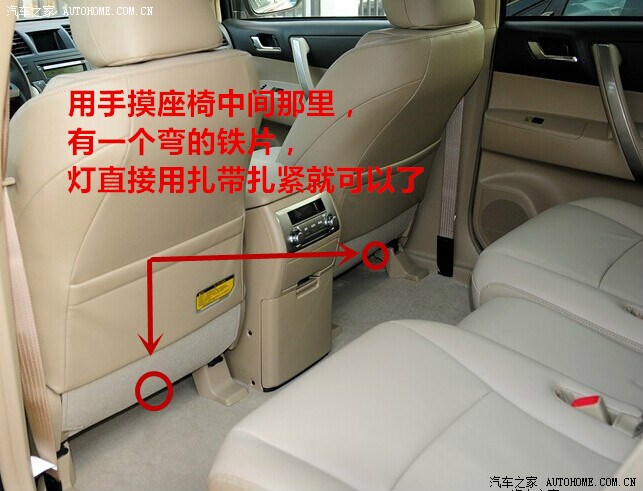

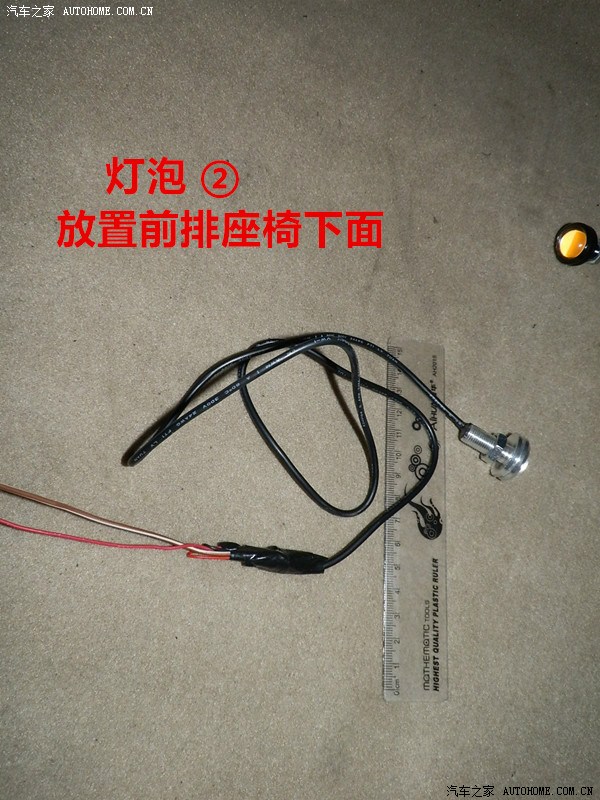

灯泡2   接尾端就可以了

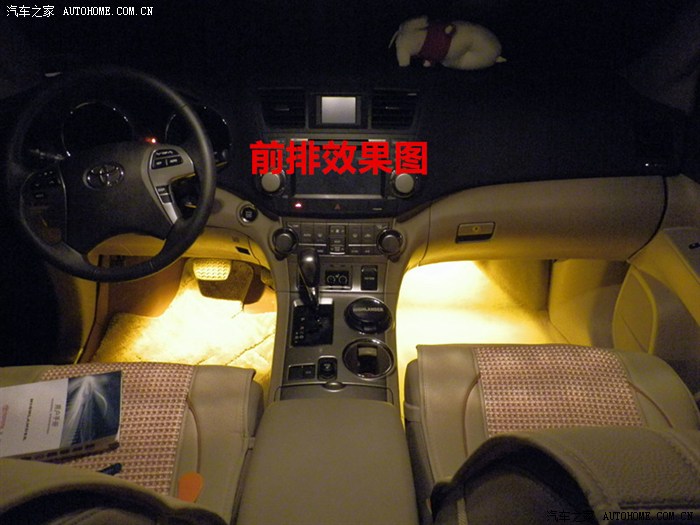

前排脚灯效果图（灯光逐渐变亮或变暗，效果真的很棒）  实际灯光没这么亮（拍的太亮了）

后排效果图



以上是接脚灯方法的详细方式，仅供大家参考！
