爱丽舍改装之路 第一集：行车电脑显示器以及中控灯光改造
去年6月提的车，到现在刚好一年，发帖纪念一下。目前2.3W公里。整车没怎么动过，就换了一套远光氙气灯，加了空调滤芯，加装了巡航手柄。车内阅读灯换成了LED。本来想换导航一体机的，无奈换了3台机器，首先10.2的机器，外观丑爆了，而且必须舍弃原来CD上的一些功能，一直觉得这个CD除了没有大屏幕，其他各方面还是用着挺顺手的。唯一美中不足的就是行车屏和按键是橘黄色的，看着挺LOW的。导航也不打算装了，于是就想改造一下这个中控台~
废话不多说，各位客官老爷往下看：
废话不多说，各位客官老爷往下看：

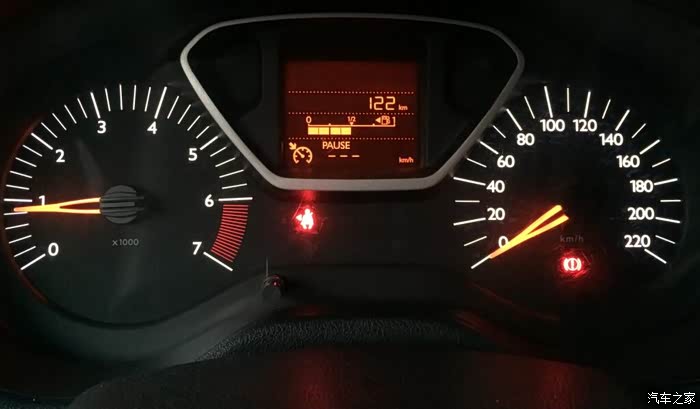

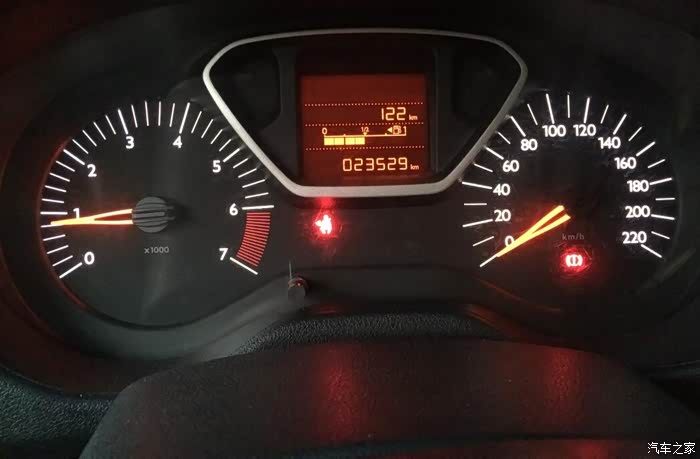

一年跑了2.3W公里，算是勤快的了。

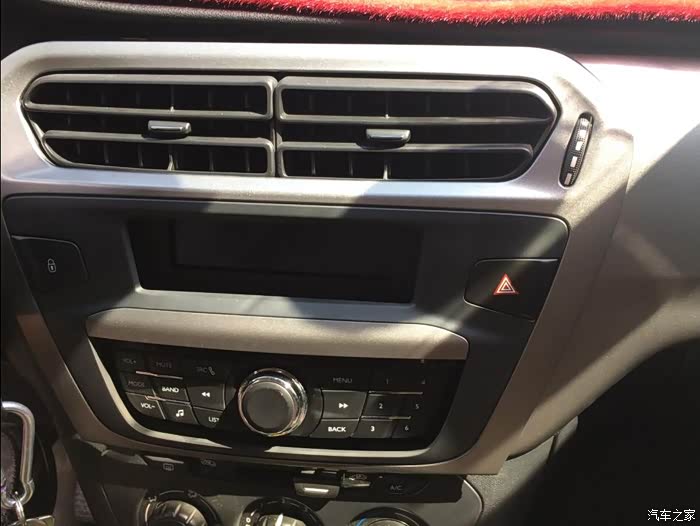

先把面板四周用撬棒撬出来，没有撬棒的可以用一字螺丝刀代替，记得包上一层电胶布，才不会把面板的漆撬坏~
然后小心拿出面板，拆除警示灯和中控锁后面的线束。
然后用T20螺丝刀把C屏两边的螺丝拆下，拔去排线，就能拿下屏幕了。
然后小心拿出面板，拆除警示灯和中控锁后面的线束。
然后用T20螺丝刀把C屏两边的螺丝拆下，拔去排线，就能拿下屏幕了。

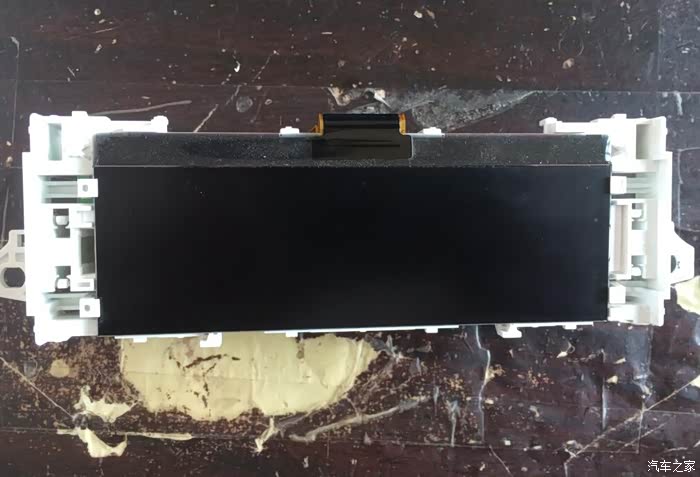

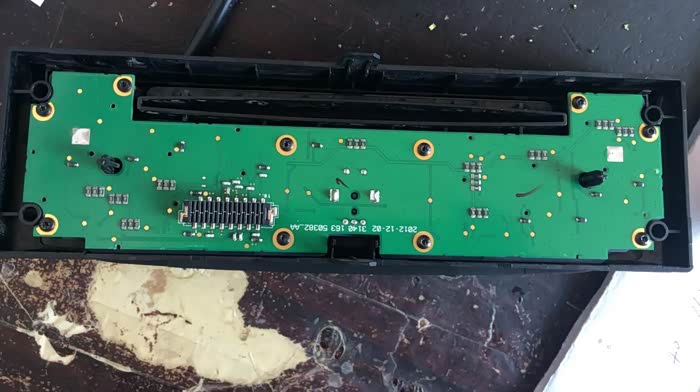

撬开屏幕上的所有卡子，把外壳拆下，露出如图所示主板和液晶屏。
拿下主板，小心连接屏幕的排线。然后小心撬开屏幕一边的卡子。屏幕就能拿出来了，屏幕下面有一块橘黄色塑料板，这块板决定了屏幕字体的颜色。

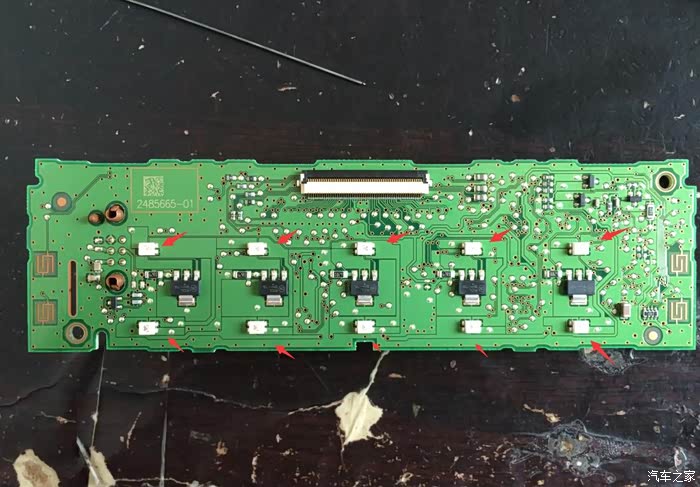

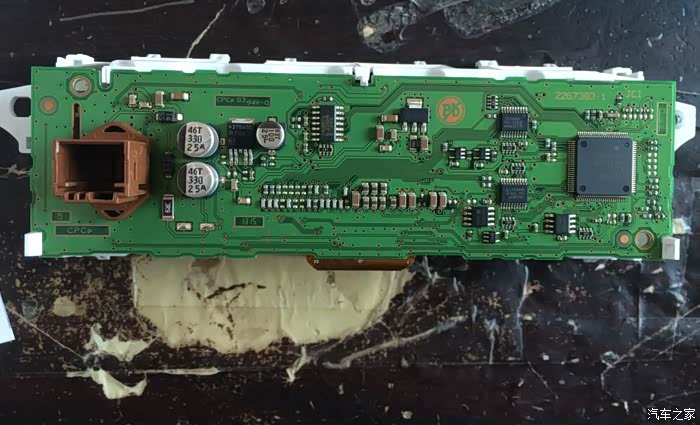

拆下主板可以看到十个3528的LED贴片。这个贴片是橘黄色的，这次要改的地方就是这里。
用热风枪把LED灯贴片吹下来，然后用电烙铁在每个焊脚出补上一点点锡，在把要换的白色LED灯焊上去。这里要注意亮点 第一，注意正负级，缺口一边为负极。不要搞错了 当然 错了也就不亮而已，没什么后果。第二，必须全部灯换好才能试机，或者拆一个换一个 要是有空位置没上灯，整个主板都是不亮的。下面是焊好后试机。
用热风枪把LED灯贴片吹下来，然后用电烙铁在每个焊脚出补上一点点锡，在把要换的白色LED灯焊上去。这里要注意亮点 第一，注意正负级，缺口一边为负极。不要搞错了 当然 错了也就不亮而已，没什么后果。第二，必须全部灯换好才能试机，或者拆一个换一个 要是有空位置没上灯，整个主板都是不亮的。下面是焊好后试机。

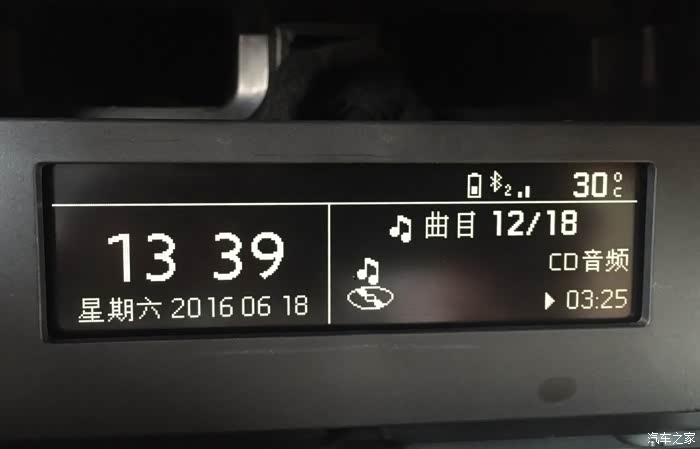

刚刚说了，屏幕背后的橘黄色塑料板决定了字体颜色，所以要想字体为白色，就不能用原来的塑料板了。可以按照原大小剪一块白色的，首推荐报废LED显示屏背后的塑料板。实在找不到，就用A4纸代替，A4纸的话记得用双层。剪出一样的形状，放到背后，然后装好屏幕。屏幕改造就完成了。
第二部就是拆CD机，换按键灯。

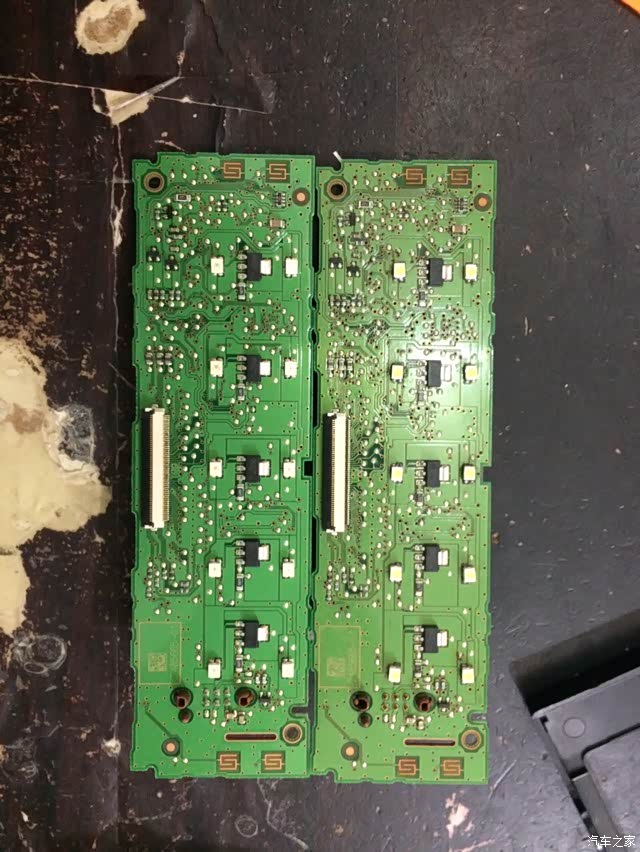

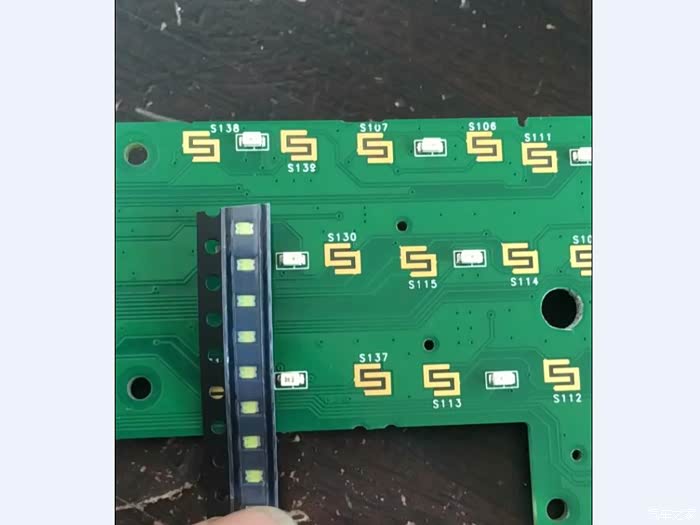

拆机很简单，用小的螺丝刀，捅一下四个孔，就能把主机拉出来，这个就不介绍了。这货做工真不错，最满意的地方就是不用拆主机，就可以拿下按键面板。这个就是按键面板和新买的LED贴片。只有一个毫米大，焊的时候花了不少功夫，还好 全部灯一次性点亮。
拆机很简单，用小的螺丝刀，捅一下四个孔，就能把主机拉出来，这个就不介绍了。这货做工真不错，最满意的地方就是不用拆主机，就可以拿下按键面板。这个就是按键面板和新买的LED贴片。只有一个毫米大，焊的时候花了不少功夫，还好 全部灯一次性点亮。

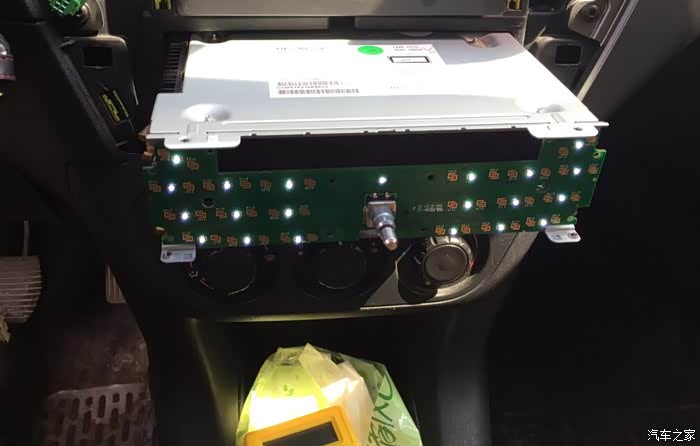

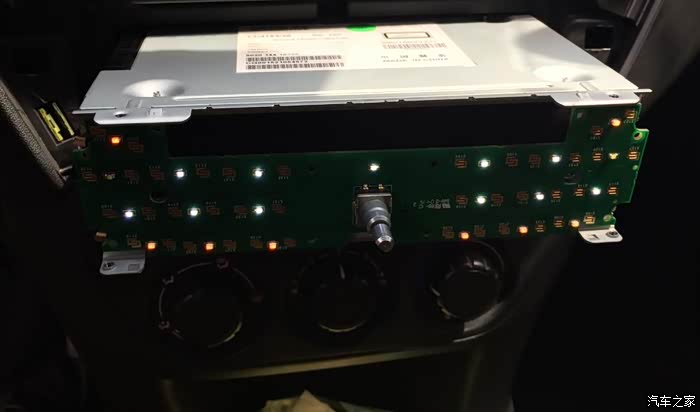

这个是刚拆下的样子，换了一半灯的时候装上去试机，看亮不亮。
还好。换上去的灯全部都亮了。拆下来继续换剩下的。

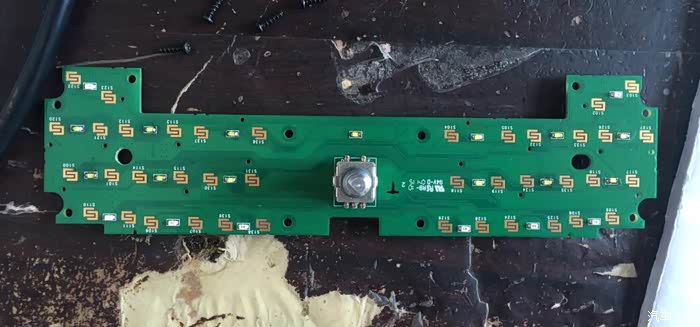

全部换好后试机，一次性点亮。o(∩_∩)o 哈哈！！！
把按键板装回外壳。拧好所有螺丝。

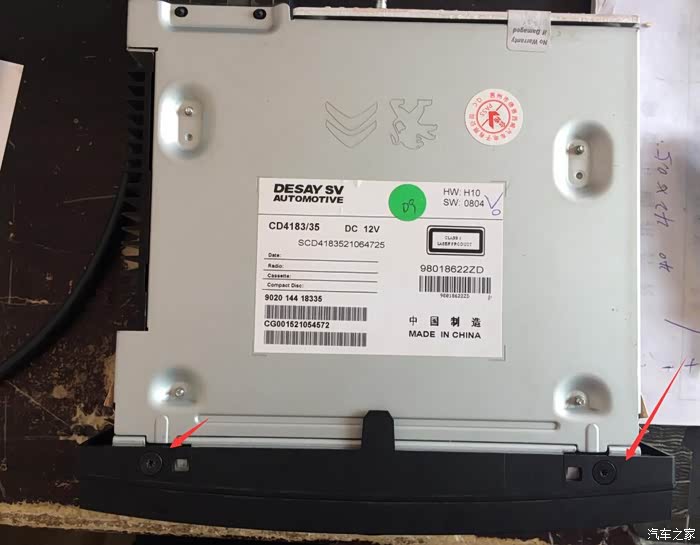

把外壳装回CD，拧好正反面4个螺丝。
把CD装回中控，开机试一下。没问题。装回面板。

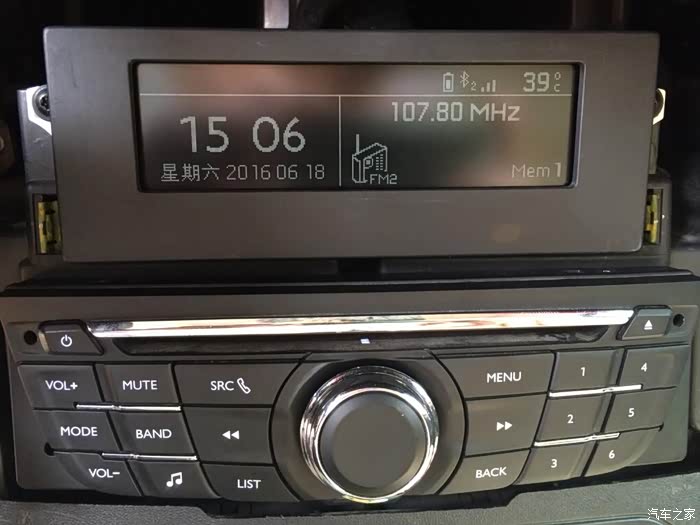

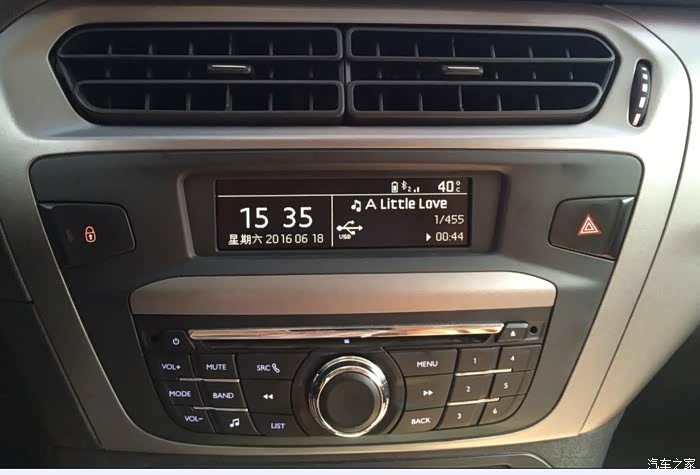

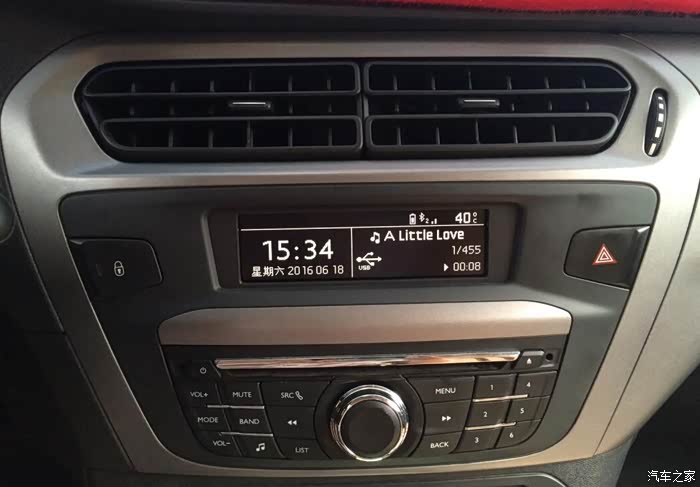

这是全部搞好之后的样子，由于是白天，所以效果可能没那么明显。

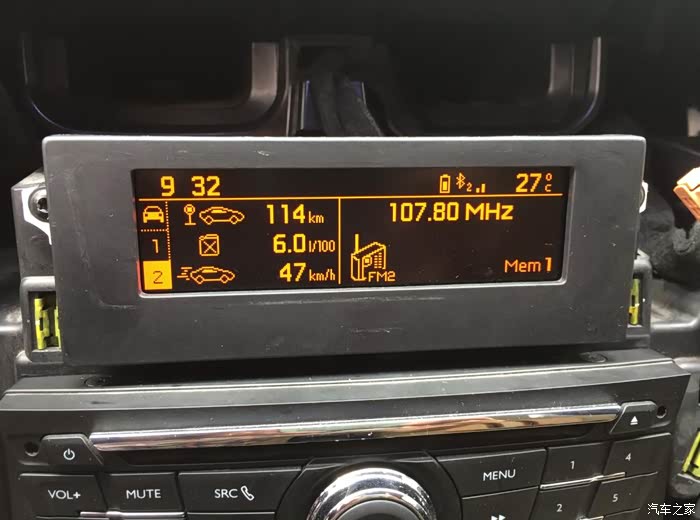

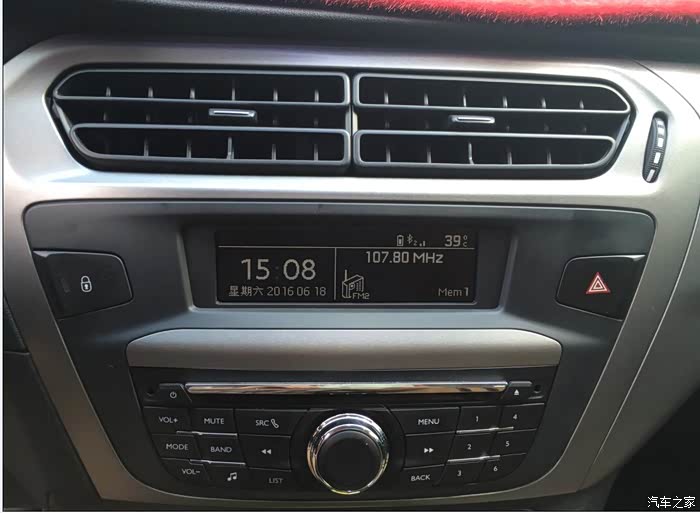

来一张原来的图。对比一下，是不是立马有种质的提升。没有原来老爷车的感觉了。
再发一张图。这是白天没有开灯的效果。
这是白天开了灯的效果，看见按键白色灯了没~o(∩_∩)o 哈哈

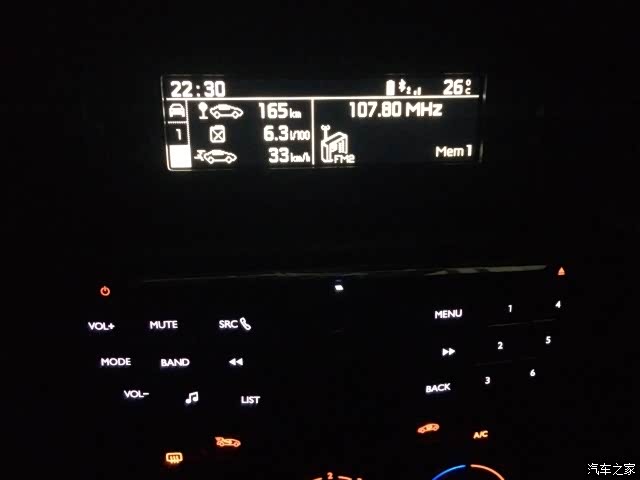

此次改造到此结束，其实，这个CD用着还是挺好的，我不喜欢那个大屏导航机。想看晚上效果图的客官，晚点再来，我会传图。
此次改造到此结束，其实，这个CD用着还是挺好的，我不喜欢那个大屏导航机。想看晚上效果图的客官，晚点再来，我会传图。

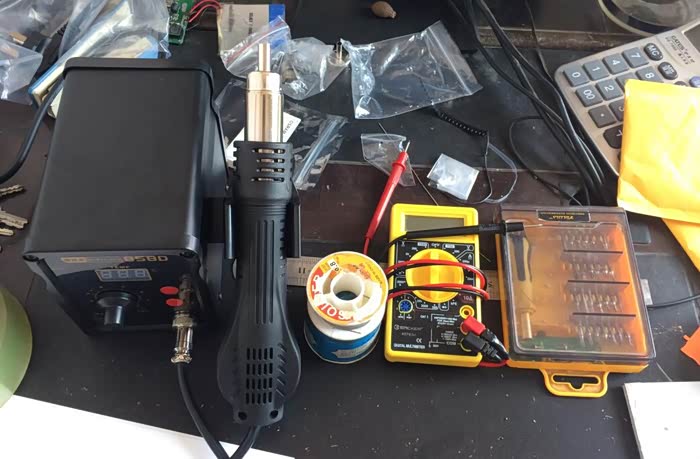

露一下此次用到的工具。热风枪一把，万用表一只。组合螺丝刀一套。还有电烙铁。有什么建议或者疑问的，可以找我。大家一起探讨一下。让我们的爱车变得与众不同~
辛苦了半天，版主能不能给个认证或者射个精什么的。o(∩_∩)o
定速巡航界面。4档40KM/H 以上就能开了

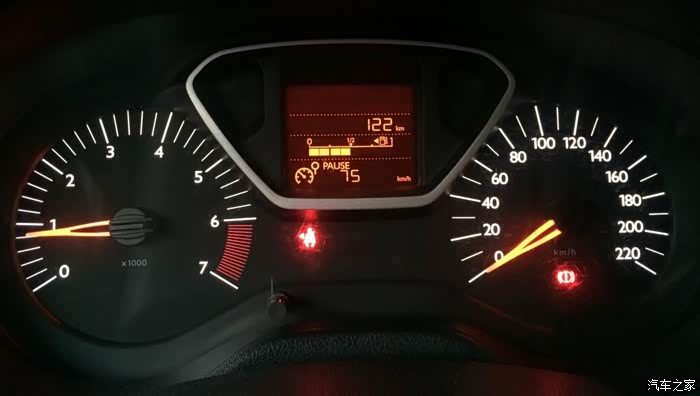

限速界面
帮一个网友改装，这是他发来的面板，颜色偏黄是我自己的！
应网友要求，保留了电源键和出仓键的红色背景，也确实好看！有想法的可以私信我！大家交流一下想法！
