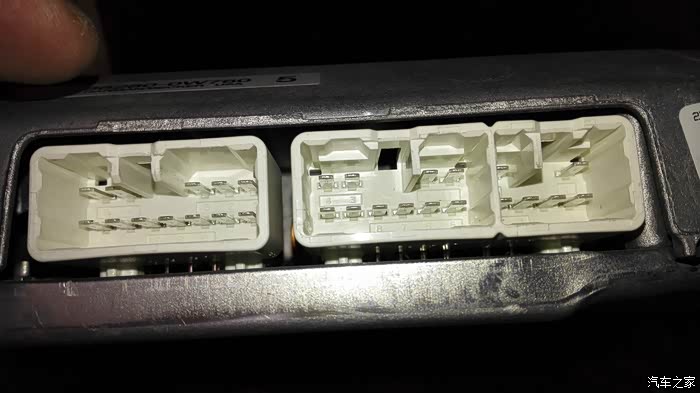

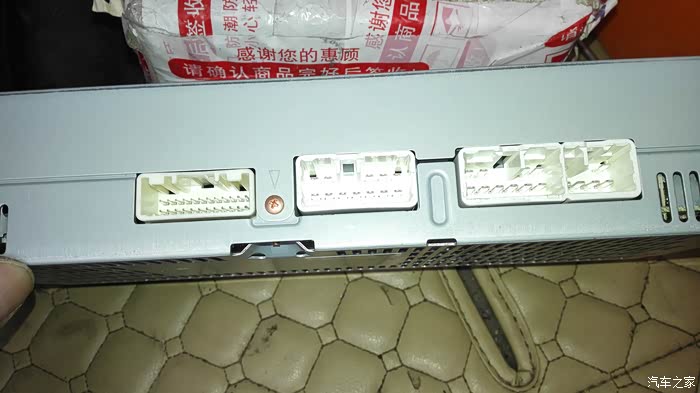

丰田普拉多原车先锋功放和JBL功放，输入输出尾线线束定义图

应大家的要求，我把我整理出来的普拉多原车先锋功放和**L功放的线束定义给大家发一下，希望大家都能在旅途中不但能欣赏到美景，还有美妙动听的音乐伴行，丰田的车机几乎都是先锋的，播放CD和MP3的效果是相当好的，大家不要用蓝牙播放音乐，蓝牙的码流和带宽很窄，在越好的音响上，播放的效果越差，所以播放的音源相当重要，MP3至少要10M左右一首的才行，还要试听一下，有的MP3在从CD转换得也很差，所以就算是10多M一首的MP3也不一定会出好声音，我在选歌的时候，有些音乐在电脑音响上听着还不错的MP3，在车上放就没法听，CD片也需要好品质的，有的商家为了卖钱，居然把MP3反灌成CD碟，所以可想而知效果有多差。
先锋和**L功放都是不错的功放，这两款功放都支持很多丰田的车机，先锋的低频要重一些，音质要暖一些，柔和一些，但功率没有**L强，**L把十一个声道都接好，特别是低音炮，然后在音频选项中设置好，效果是相当震撼的。
先锋功放我目前试出了七个声道，前面仪表台上三个声道，分别是左中右，前门两个低音声道（原车是6X9的喇叭），后门两个声道。
**L功放一共十一个声道，前面仪表台上三个声道，分别是左中右，前门两个低音声道（原车是6X9的喇叭），后门两个声道，第三排两个环绕声道，还有两组低音炮功率输出，可以接原车的低音炮（位置在后备箱左后侧内饰板里面，不是所有车都有），可以接两个低音炮。
线路图是自己手画的，输入端还有一些空脚，不知道定义，有知道的朋友大家可以一起交流。有朋友说，看不懂这些英文，我把中文的标识给大家发一下。FL+：前置左声道正极FL-：前置左声道负极FR+：前置右声道正极FR-：前置右声道负极RL+：后置左声道正极RL-：后置左声道负极RR+：后置右声道正极RR-：后置右声道负极SL+：环绕左声道正极SL-：环绕左声道负极SR+：环绕右声道正极SR-：环绕右声道负极CTR+：中置声道正极CTR-：中置声道负极WFL+：左前门低音炮正极WFL-：左前门低音炮负极WFR+：右前门低音炮正极WFR-：右前门低音炮负极WF1+：低音炮1正极WF1-：低音炮1负极WFL2+：低音炮2正极WFL2-：低音炮2负极FL，FR是指仪表台上的左右声道，前门上的两个6X9喇叭，是低音炮，只有低音有人把它当成两个前置声道了。WF1，WFL2可以接两个低音炮，也可以接一个双音圈的低音炮。
