【DIY】后排出风口加装车载电源插座 操作步骤--GS苏州俱乐部

记得在去年我们群里就有弟兄自己动手加装过USB及电源双插头。

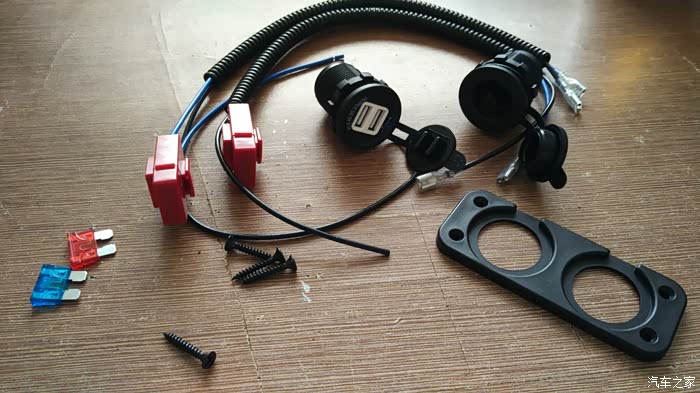

马云家有很多类似汽车改装专用插头，大伙儿所见的这套双插头60元，有点小贵。

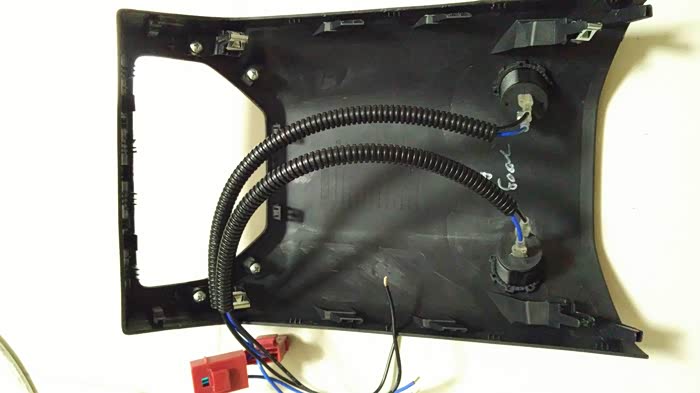

当时改装制作完成后的反面效果。

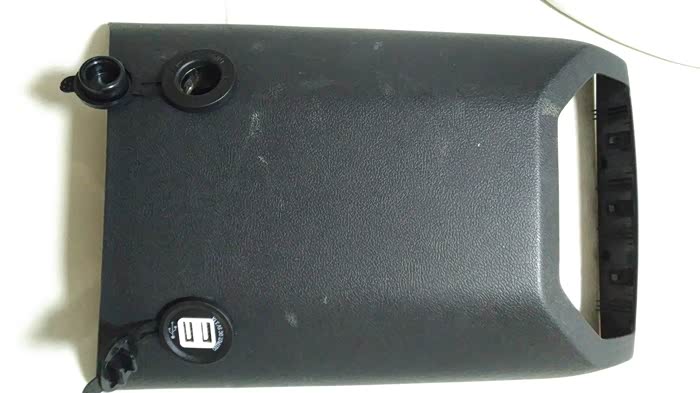

USB和电源双插头加装完成后的正面效果

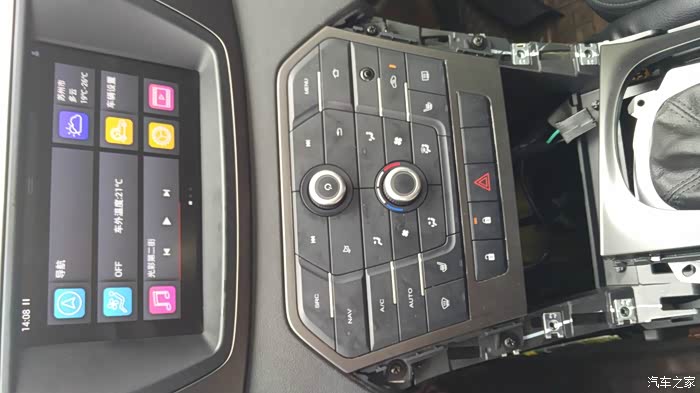

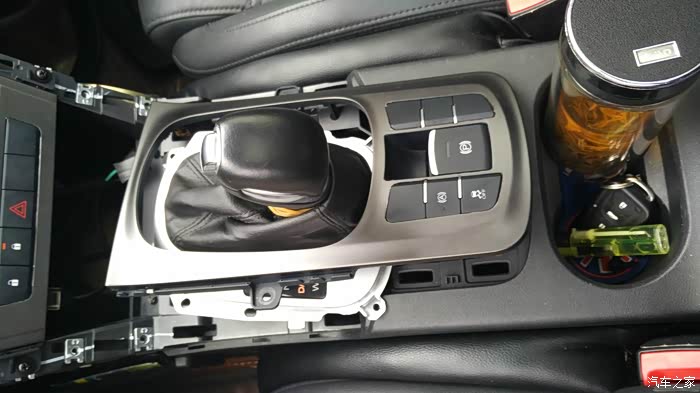

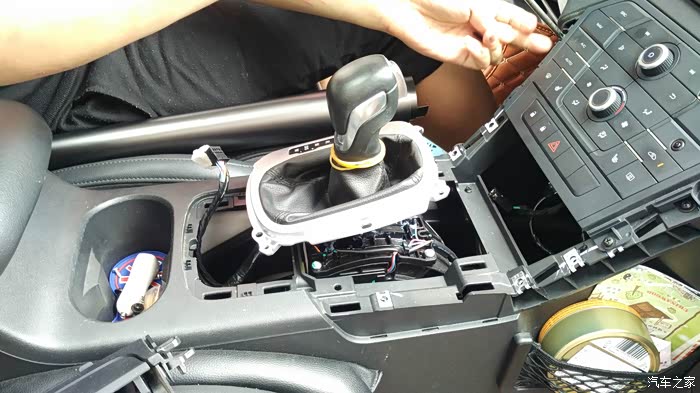

拆卸步骤：先用专用撬板把中央通道两侧装饰卡条撬下，在卸掉前排点烟器总成4个固定螺丝后，即可把前排点烟器总成顺利拆下。

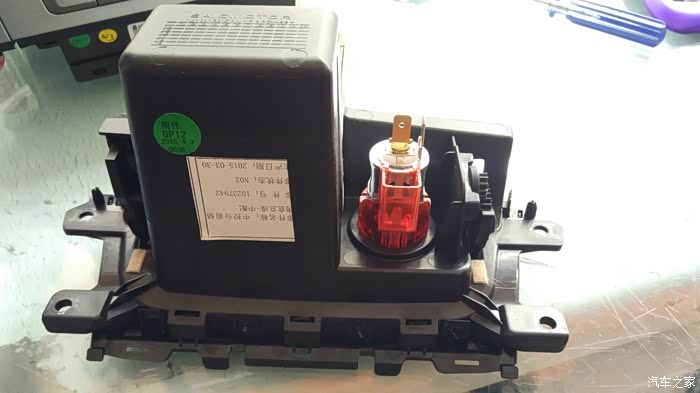

拆下的前排点烟器总成，出厂标签上简称为中控台前储，并贴有检验员姓名，QC合格等标志，生产日期为2015年3月3日，QC日期为2015年4月3日，也就是在我提车之日的前15天检验合格出厂的。

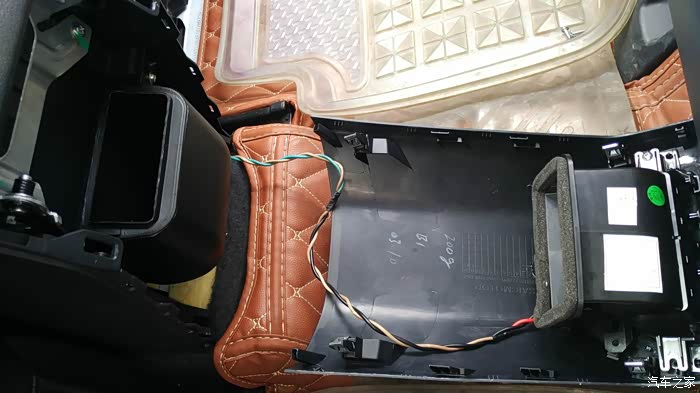

为什么要拆这里？因为随后的导线必须要从这下面经过直达后排！

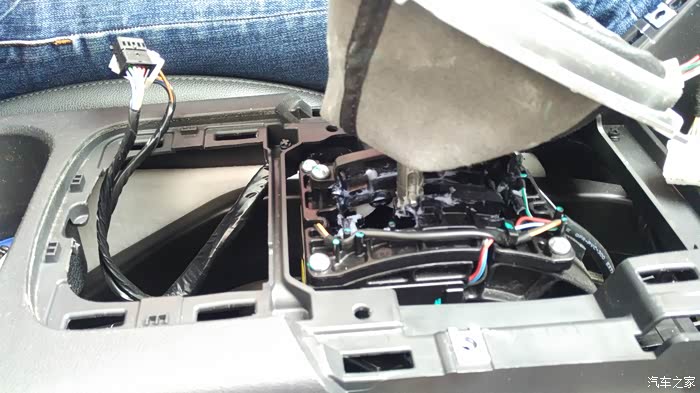

第一次拆这里，也是为了操作时顺手，把该拆的不该拆的一股脑儿都先拆了，反正确信自己装得回去就是了！

提示各位：插拔各种接插件时，不可使蛮力，注意力度，这些玩意一旦弄坏了，马云家可还没见到有卖的！

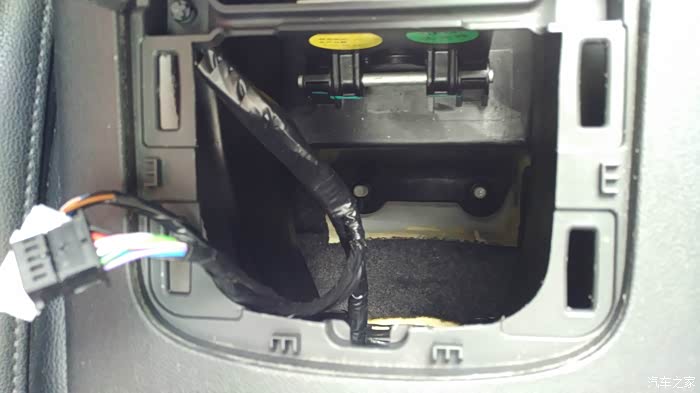

拆开才知道这下面居然还有这么大的一块隐藏空间，一个拳头都可以塞进去！

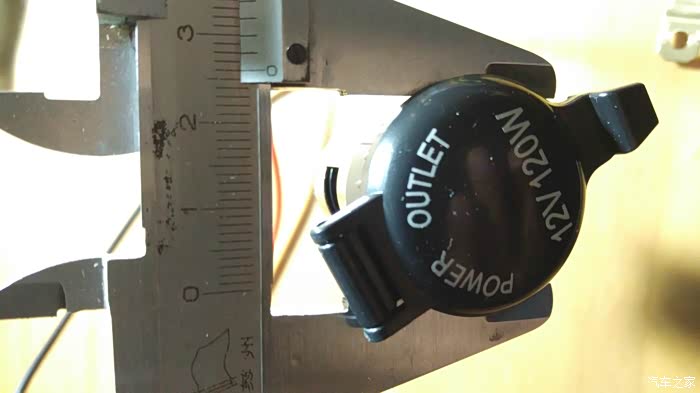

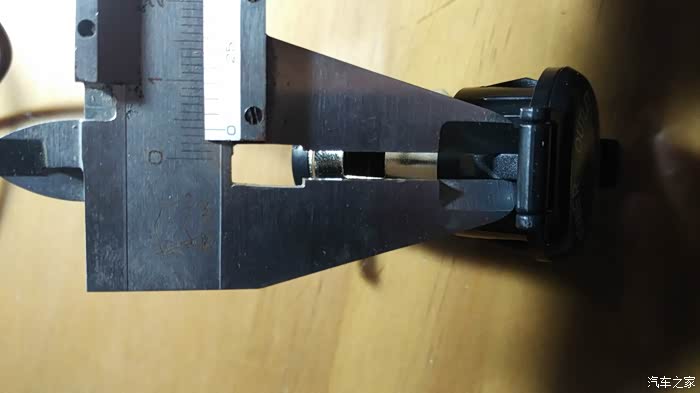

这款电源插座安装外径为26mm

这里有个宽度为4mm的定位口，防止插头随意转动，打好大圆孔之后要用美工刀切出来。

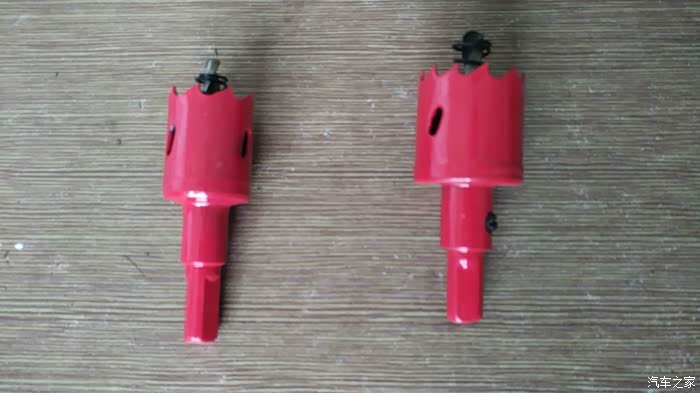

建议准备两个开孔器交替使用，左边这个是直径26mm的开孔器，用于打穿塑料板。右边这个开孔器直径30mm，可以用它打出一个沉孔，因为这款电源有个台阶。

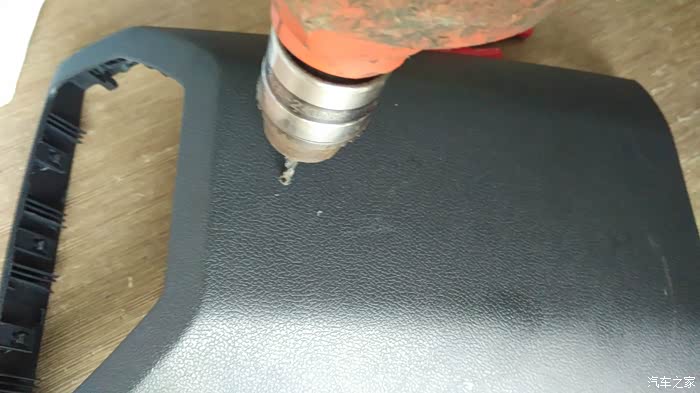

这是加装单孔电源插座时拍摄的图片，先用小钻头定位。

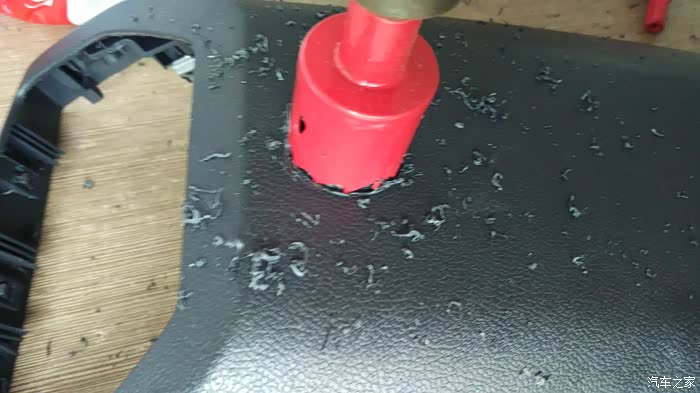

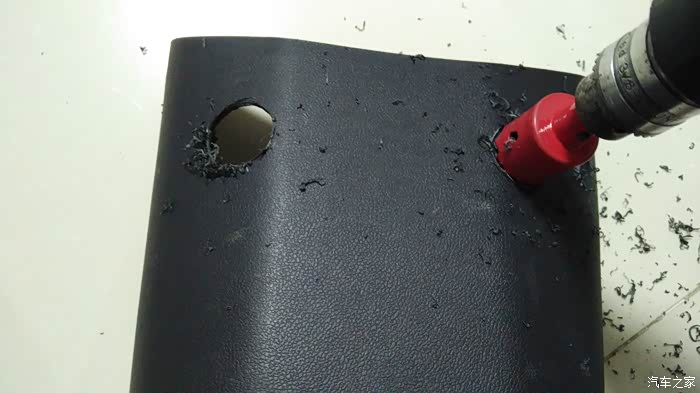

然后上开孔器

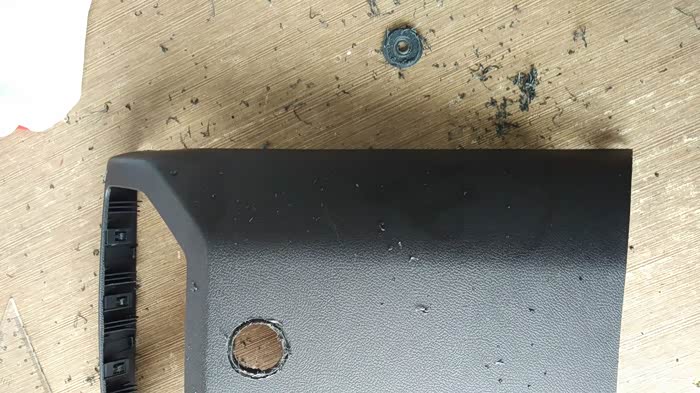

打出来的孔位

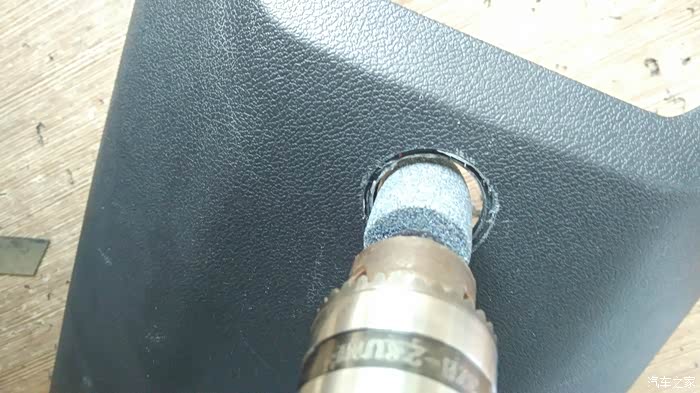

用附送的磨头清理毛刺

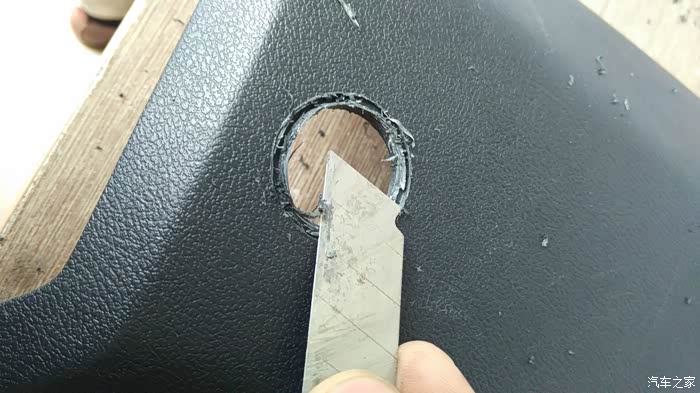

用美工刀片清理毛边

这款插头只能提供电源，并不能用作点烟。

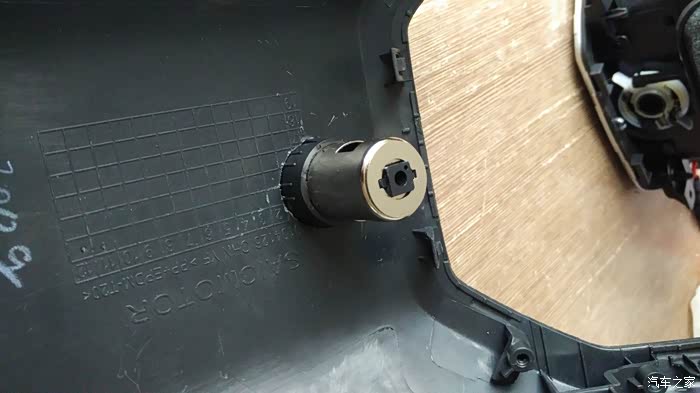

反面有倒卡，所以不用担心日常插拔时会拉出来。

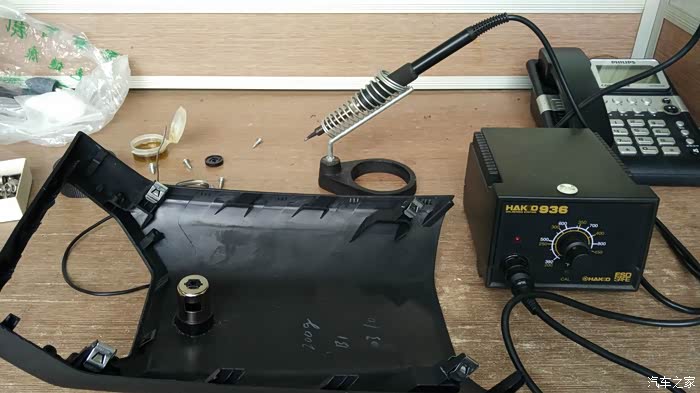

其实无需动用电烙铁焊接，把接插件直接插上去也是牢固的，但为了导电性更好些，也是为了防止日后松动，我还是决定锡焊了。

欢迎加入：汽车之家--GS苏州俱乐部！Q群：563470080。

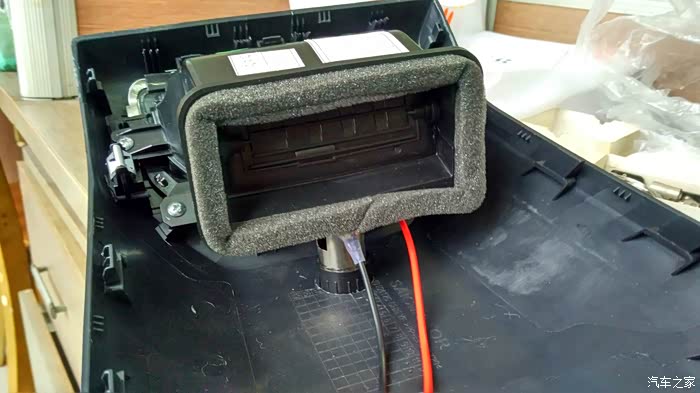

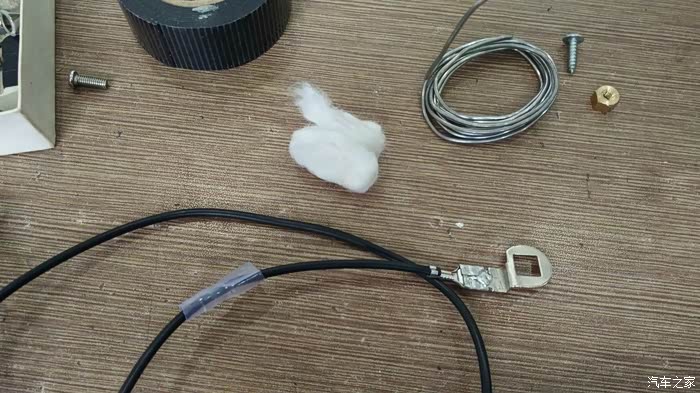

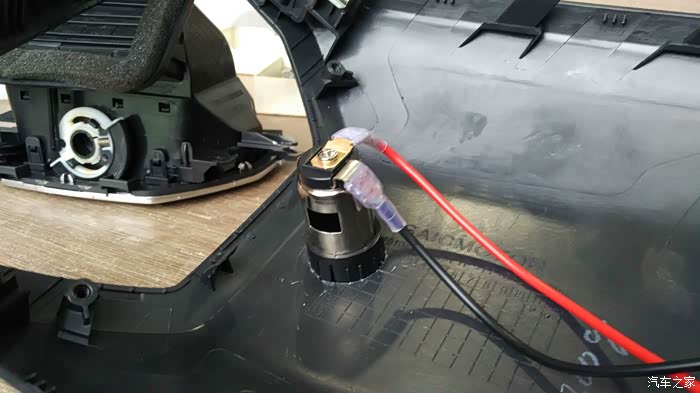

焊接完建议用酒精棉花清洗焊接点，防止焊药腐蚀，趁有余温套上绝缘套管，随后调整下正负极片的弯度，否则与后排出风口有冲突。

装上后排出风口。

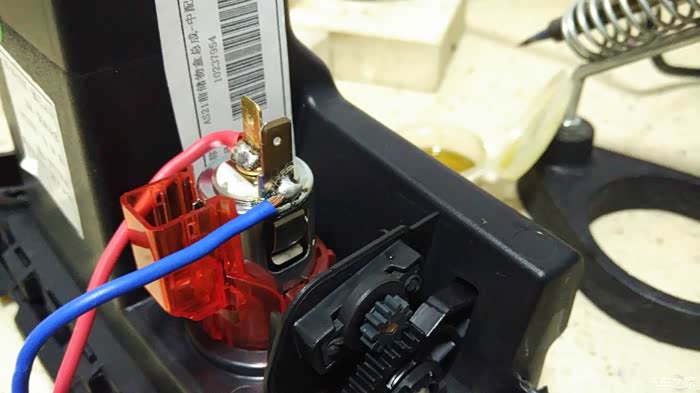

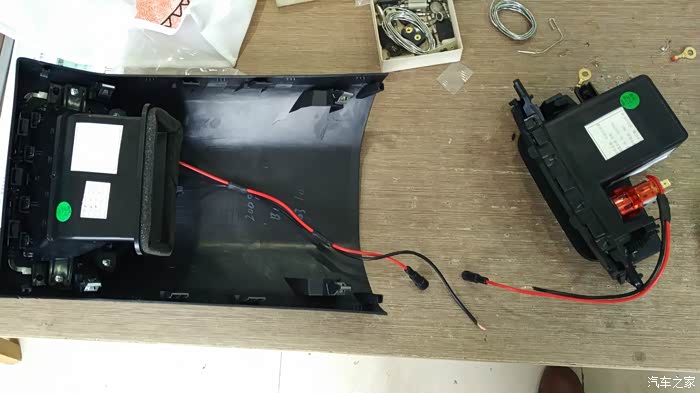

线头另两端可以直接连接到前排点烟器的接插件上，但是要破线，不如焊接在总成插片根部，注意正负极与后排出风口插座保持一致，否则会导致电源插头无法插到位。

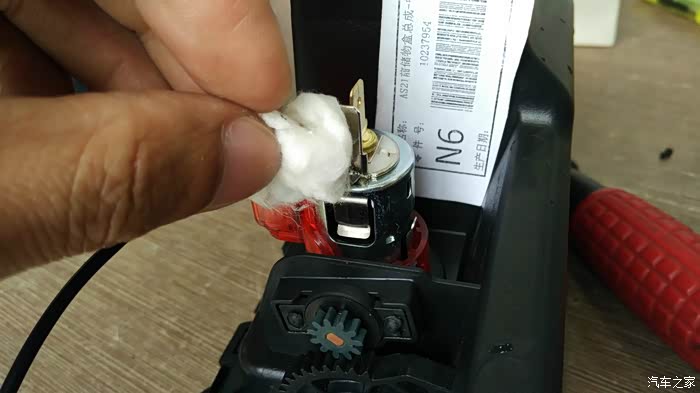

需要注意的是：由于此插片下部为塑料件，在焊接过程中须及时用酒精棉球帮助散热，否则局部高温容易引起塑料件变形，如有可以调温的电烙铁那是再好不过了。

为了方便在车上能够更为方便快捷的连接，建议中间加接一段50mm左右导线，因为店家附送的电线是远远不够所需长度的！

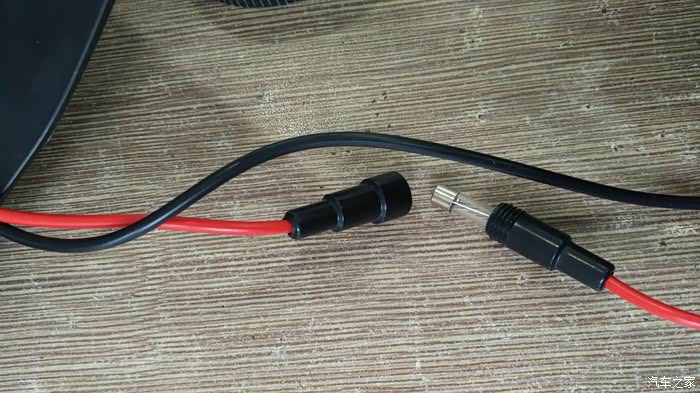

正极导线这里附带有保险管，所以不用担心安全问题。

各电线接头在连接完成以后，建议使用热缩套管绝缘。

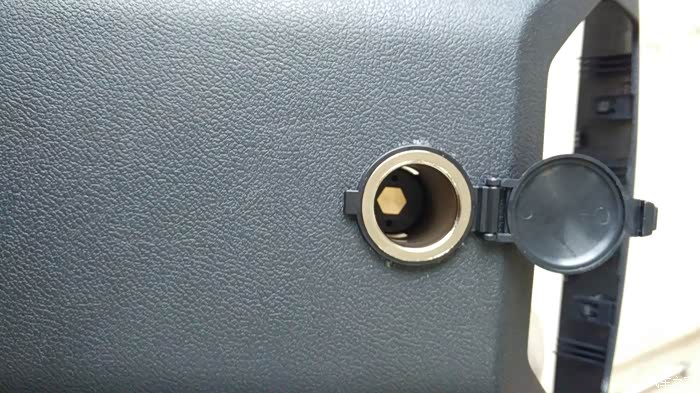

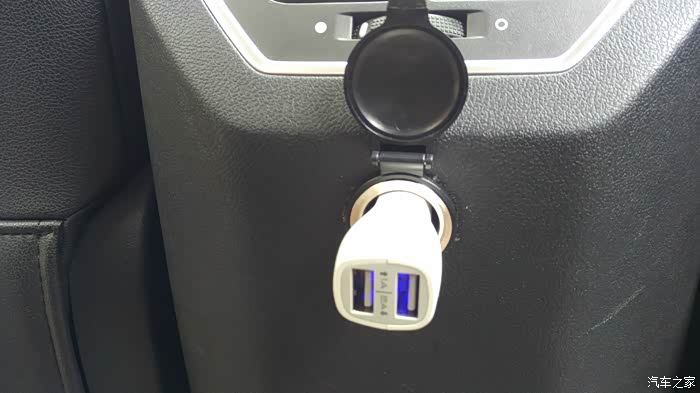

单头电源插座安装完成。

通电测试妥妥的。欢迎加入：汽车之家--GS苏州俱乐部！Q群：563470080。
在此隆重感谢本论坛南京楼主 yangzyu 及北京楼主 tmx_machine 的前期探索和分享。类似的参考贴请见本论坛： http://club.autohome.com.cn/bbs/thread-c-3065-50885152-1.html
http://club.autohome.com.cn/bbs/thread-c-3065-54063122-1.html
