07年DVD版无AXU输入轩逸加装富威二代接线图

  一直以来07年DVD版无AXU输入的轩逸车主，对要改装导航问题的困惑，网上只有原屏升级方案，原车DVD显示象素差不支持新一代的导航主程序如：KLD三D版，而且DVD有坏的一天不值得修理。本人十万公已经坏了。

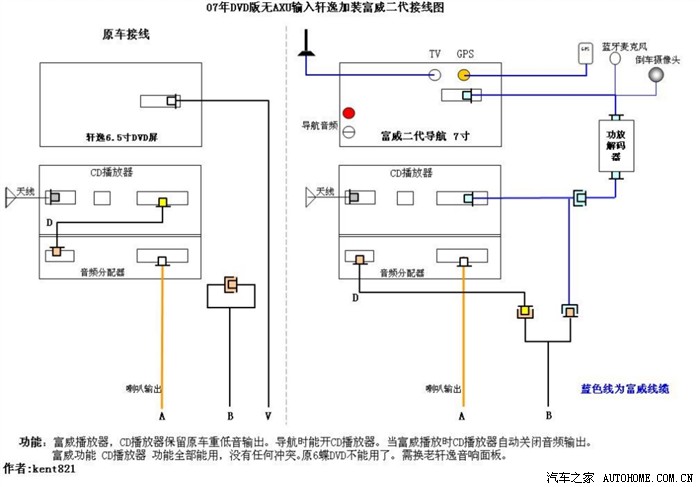

网上也无法找到真正老轩逸改装导航方案，现献上07年DVD版无AXU输入轩逸加装富威二代接线图，供车友收藏夹。

功能：富威播放器，CD播放器保留原车重低音输出。导航时能开CD播放器。

      当富威播放时CD播放器自动关闭音频输出。
      富威功能CD播放器功能全部能用，没有任何冲突。

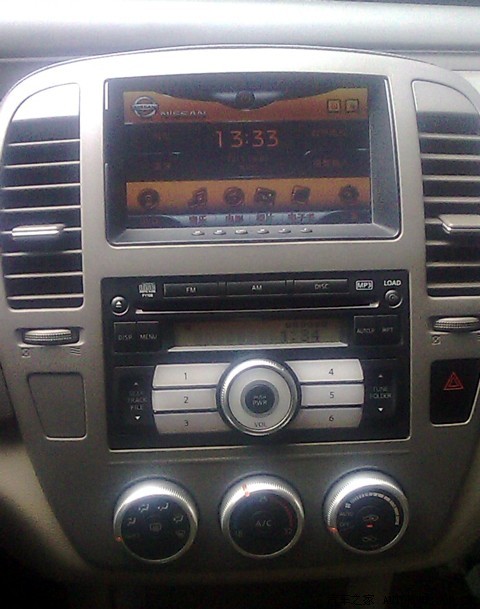

      原6蝶DVD不能用了。需换老轩逸音响面板。
