新奥拓保险丝详解

新奥拓保险丝详解:office:

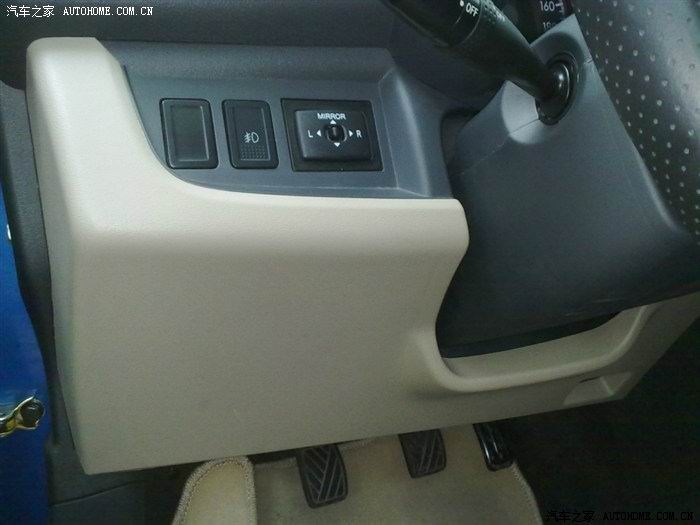

新奥拓常用的保险丝有两组，第一组保险在仪表盘下，也就是离合器上边，米色那块大的塑料板下边，如图：先要拆掉米色那块大的塑料板，这个只要稍稍向上用劲就能取下来，注意拆卸方法，是用手向上托，之后就能看到三排保险了。如果你懒得拆板子，直接爬到仪表盘下也可以的看到。

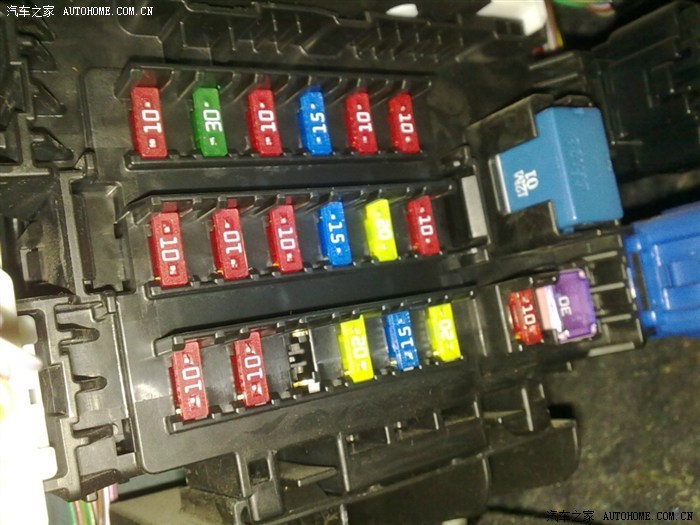

我们可以看到２０个插保险片的地方，，最上一排６个，中间一排６个，下面一排共８个为了叙述方便，

我们按从左到右编一下号，第一排１－６号，第二排７－１２号，第三排１３－２０号。

１号： 红色１０Ａ，制动灯

２号： 绿色３０Ａ，鼓风机马达

３号： 红色１０Ａ，启动电机信号

４号： 蓝色１５Ａ，附件，这个烧了，收音机会没电，点烟器插座会没电

５号： 红色１０Ａ，后雾灯

６号： 红色１０Ａ，尾灯

７号： 红色１０Ａ，倒车灯

８号： 红色１０Ａ，ＡＢＳ

９号： 红色１０Ａ，仪表

１０号：蓝色１５Ａ，点火线圈

１１号：黄色２０Ａ，雨刮器／洗涤器

１２号：红色１０Ａ，加热器

１３号：红色１０Ａ，点火开关型号 本人亲测这个保险安装不到位时，插钥匙拧到中间档后，自检时间延长到１０秒左右，但能启动车，从新拔插保险片后故障解除

１４号：红色１０Ａ，气囊

１５号：空的

１６号：黄色２０Ａ，车门锁

１７号：蓝色１５Ａ，喇叭／危险警示灯

１８号：黄色２０Ａ，后除雾器

１９号：红色１０Ａ，室内灯（阅读灯） 本人亲测１９号熔断后室内灯不亮，汽车遥控不能锁车，只能手动锁车

２０号：紫色３０Ａ，电动车窗

第二组保险在发动机内首先打开发动机舱，拿下保险盒上盖，取备用保险丝。

如图中间一排有１１个插保险片的地方从左到右记为１－１１号，右边竖排的三个从上到下记为１２－１４号

１号：绿色３０Ａ，点火开关保险丝

２号：红色１０Ａ，空气压缩机保险丝

３号：空白

４号：黄色２０Ａ，前雾灯保险丝

５号：绿色３０Ａ，散热器风扇保险丝

６号：蓝色１５Ａ，自动变速器保险丝（手动挡的是空的）

７号：蓝色１５Ａ，（左）前大灯保险丝 图上的是本人网购的保险片２毛一个，虽比较长，凑合能用

８号：蓝色１５Ａ，（右）前大灯保险丝

９号：空白 本人曾错把７号保险片插在９号座，故障现象：左右大灯都不亮，电动车窗只有主驾侧的能用

１０号：绿色３０Ａ，起动机保险丝

１１号：蓝色１５Ａ，喷油保险丝

１２号：３０Ａ，ＡＢＳ控制模块保险丝２

１３号：４０Ａ，动力转向保险丝

１４号：４０Ａ，ＡＢＳ控制模块保险丝１

终于写完了。写此文源于自己一次换保险的经历，折腾了３天后才全部搞定，搜集整理了一下，希望开新奥拓的朋友如不幸遇到烧保险的事，若能从此文受益，能少走些弯路，本人方感欣慰。文中借用了奥拓论坛ｕｃｓａｉ的几幅图片，在此一并谢过，最后一幅是我的华为８８６０照的，还行吧？
