【申精】（重新编辑）骏捷FRV更换2013款日产天籁CD机详细作业

       楼主购车于2010年1月，银色手舒1.3，虽然是爱车之人，但一直没怎么太折腾，动力大家都知道，就那样，也没折腾的必要。内饰外观改了一些，几年来用车一直很精心，车也没出过什么问题，一个字：很好用！ 此为序言。

       楼主比较爱听音乐，有段时间了，一直纠结于原车CD只能播放CD光盘，不能播U盘什么的其他媒介，觉得还是有些单调，自己拿mp3转录的CD盘音质又一般，所以想折腾一下CD。此为诱因。

       汽车之家论坛是常看的，只是一般不回复（鄙视自己啊，没为论坛的光大做出贡献），为了省事着想，首选了论坛里出的原车支持usb的CD，钱都付了，可惜，内心隐藏的小萌动一直在告诉我，这个太简单，不是我想要的！不是我想要的！！什么？你们说还有森林人CD？我知道，大神们的作业也看过好多次了，可惜，我不喜欢，原因只在于森林人的液晶屏内陷，另外因为森林人尺寸小，还要加改装面板，面板有色差，还会造成CD仅有的那块区域形成“环环相套”的布局，满足不了我追求完美的内心啊(当然，各位改过森林人CD的不要计较啊，我没有说森林人不好，只是和我的预期不相符，勿怪，呵呵)。对了，还有GPS导航一体机，据说音质差~贵~安装太简单（嗯，这也算缺点，呵呵，改了一体机的也不要计较，我没有诋毁的意思，不要误解哦），所以，pass没商量！这时候沈阳的大神talentlei华丽登场了，他尝试了2013款天籁CD机的安装，并且发了改好的效果图以及说明了改造过程比较折腾费事，之后我知道，这个就是我想要的（我就是个喜欢折腾的人？），好吧，就它了，天籁CD，某宝网购，很快到货。在此，再次感谢 talentlei在我改装过程中提供的特别无私、十分热情、不计回报的帮助，非常感谢他啊，东北的哥们。有兴趣的车友可以搜索他的帖子。好了，废话结束，进入图文并茂的正文吧。

以下为正文：

一、改造后的效果：

好处：比原车CD增加了蓝牙音乐功能、USB播放功能、AUX播放功能、多了彩色液晶屏、mp3光盘读取（此项目未测试）。可增加蓝牙电话、倒车影像（这两项我还没加）

坏处：方向盘控制按键不可用了

二、费用：

1、某宝网购的2013款天籁CD+无损转接线+运费=90+25=115元

2、自己动手切割安装，0元

3、工具费：壁纸刀、钢锯条、钢锉、台钻、十字螺丝刀、废卡片、保鲜膜、电烙铁、焊锡、热缩管，都是平时上班常用的，0元。

总费用：115元。

三、改造过程：

正确的顺序是这样的：

1、收到新CD后，首先拆掉原车CD，无损线连接新CD，通电测试。

2、测试所有功能正常后，拆下来新CD，回去切割面板和内部的铁板，记得先把蓝牙天线挪位置。（切割过程可能要反复比对多次，不要心急，宁可大了，也不要切小了，否则=难看，过程中注意保护CD电路板）。

3、切割好后回车里比对安装位置，对车的CD仓进行小幅修改，切掉一些多余的塑料。

4、等切好CD仓，CD入位后，用铅笔标出需要钻固定孔（两个）的位置，拿下CD回去打孔。

5、打好孔后，返回车内用拆原车CD多出来的十字螺丝固定，安装完成。

过程图解：

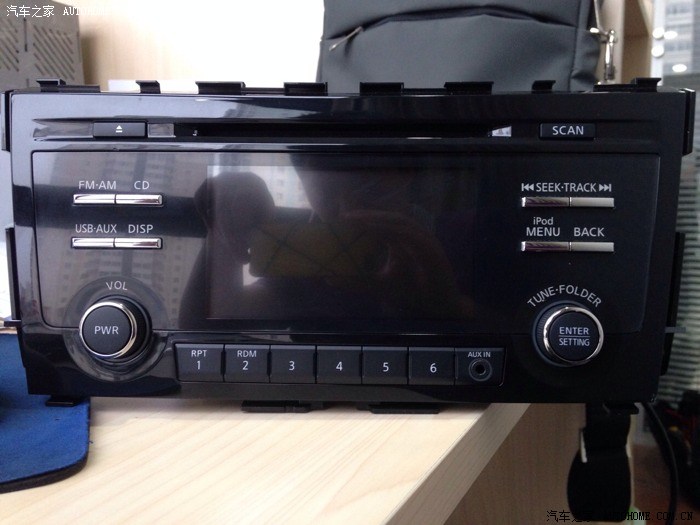

这是新买到的2013款天籁CD机的样子，巨大啊。

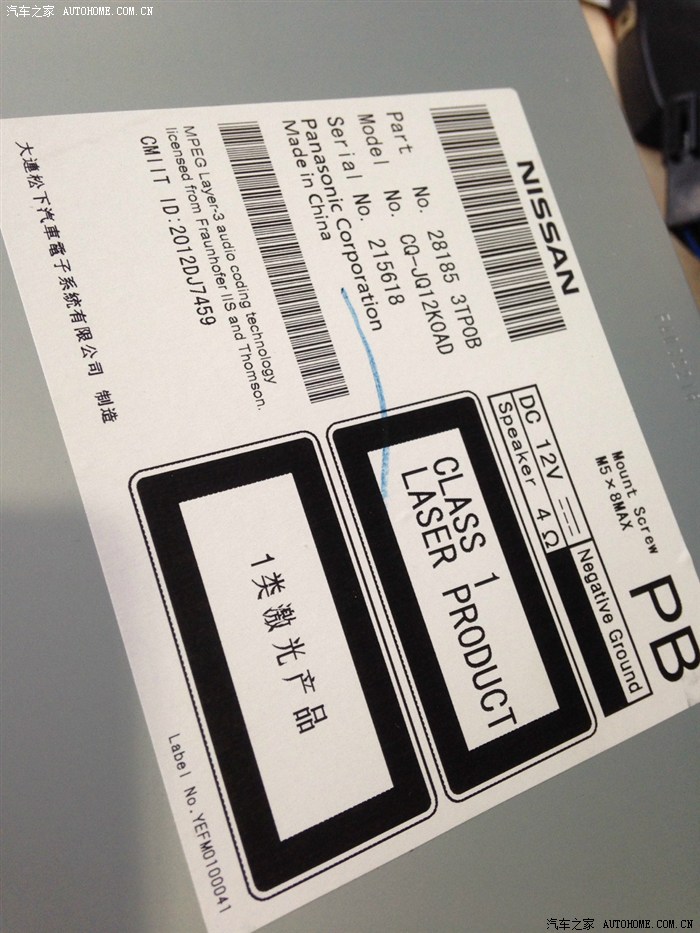

验明正身，NISSAN,大连松下生产。

好，不急切割，先上车通电测试（拆原车CD的过程我不多说了，很简单，废塑料卡+十字螺丝刀 搞定）。

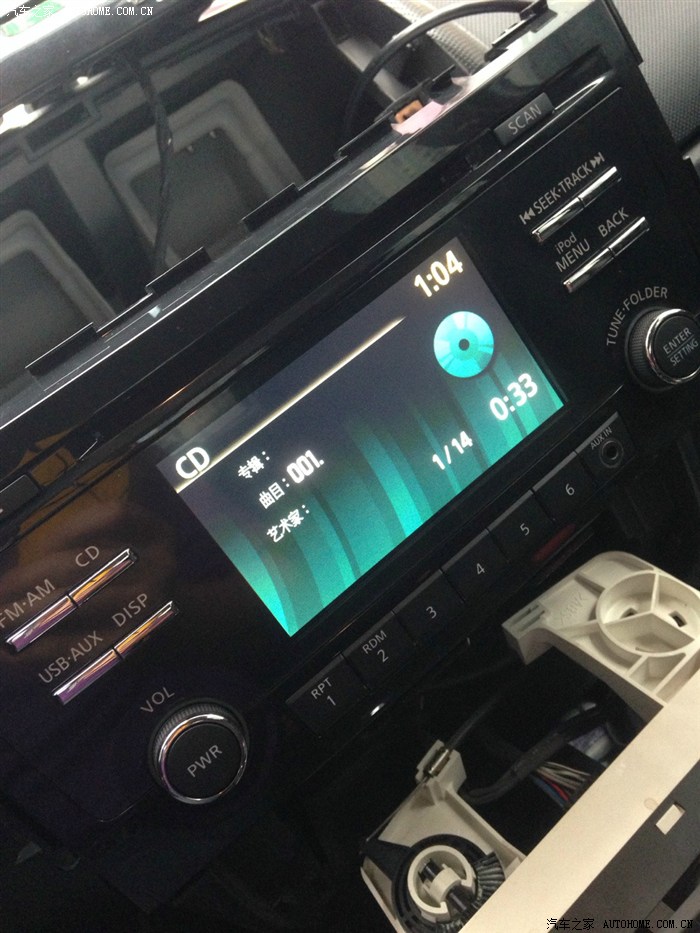

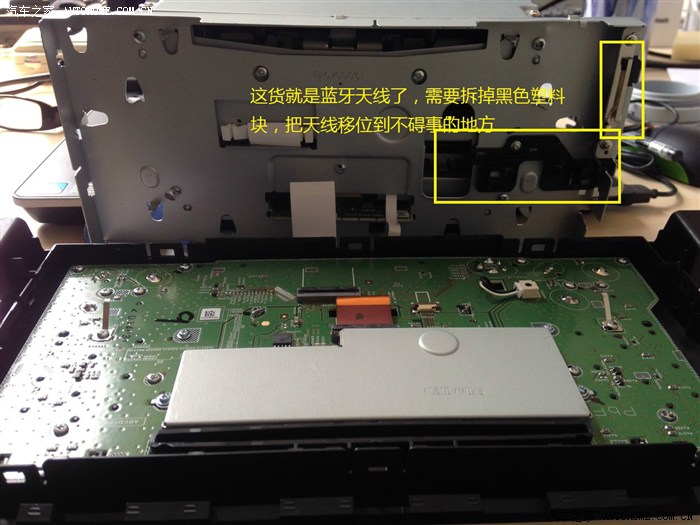

OK，各项功能测试正常，回来拆面板，准备切（注意，蓝牙天线先移位）

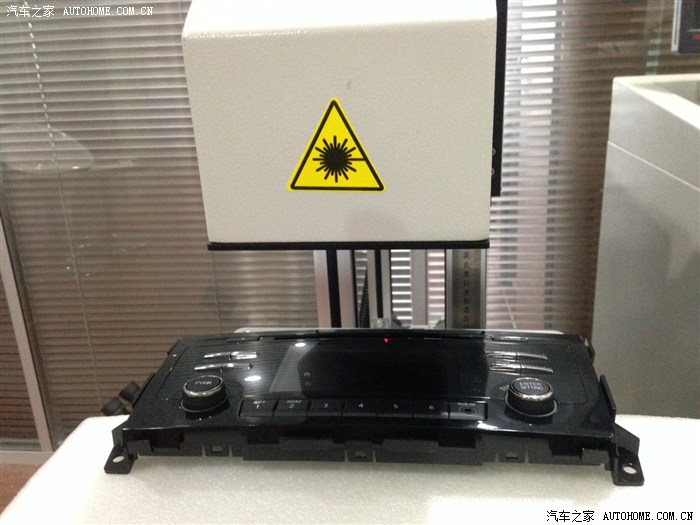

开始切塑料板（先测量原车CD的尺寸，按尺寸切掉天籁CD多余的塑料部分，我是先切左右，再切上下），这里有个花絮，走了一点弯路，铛铛铛铛。。。高科技CO2激光切割机华丽登场

看一下切割过程

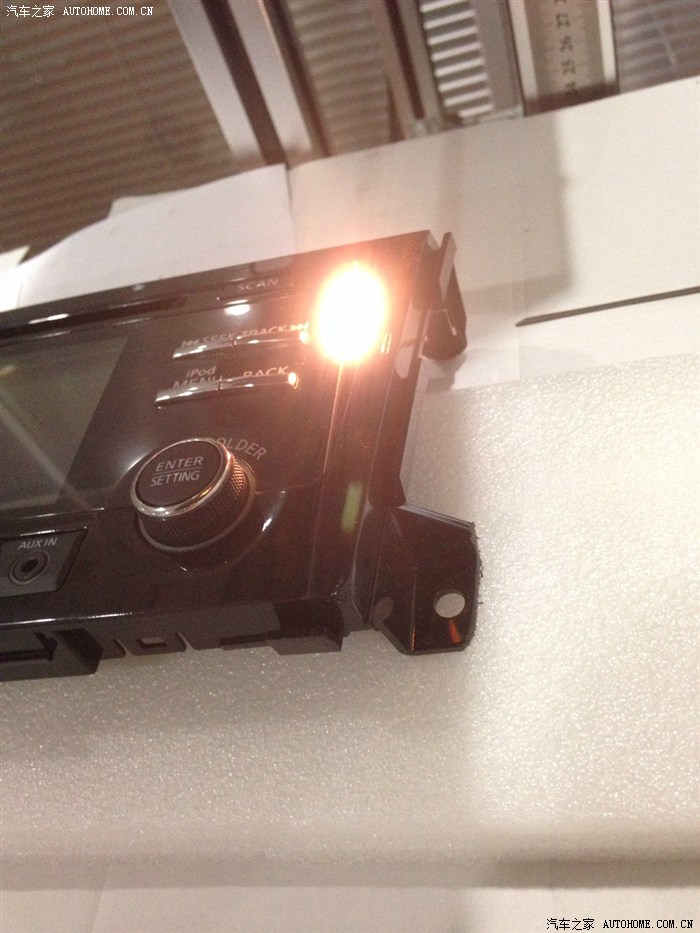

很华丽吧，超赞的！！可惜，切割效果不理想，面板材料熔点太低，会融化。。。好在我是拿多余的部分测试的，show来看看，惨~

好吧，这个CD吃不了细粮，上硬家伙，钢锯伺候

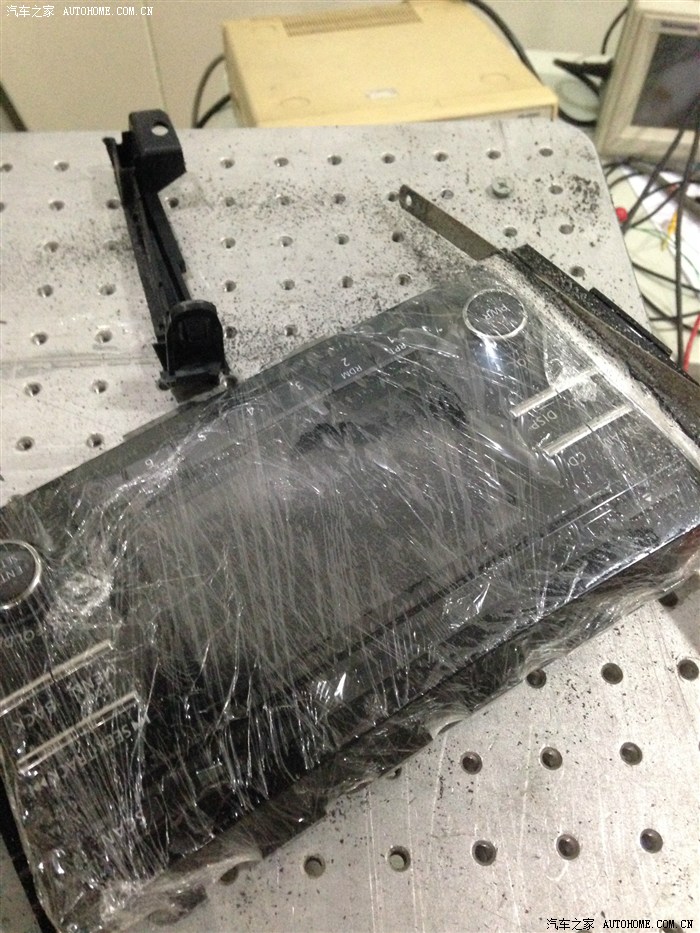

过程很暴力是吧，包好保鲜膜，防止锯下的碎屑进入按键的缝隙里，不然不好清理，仔细，必须的。

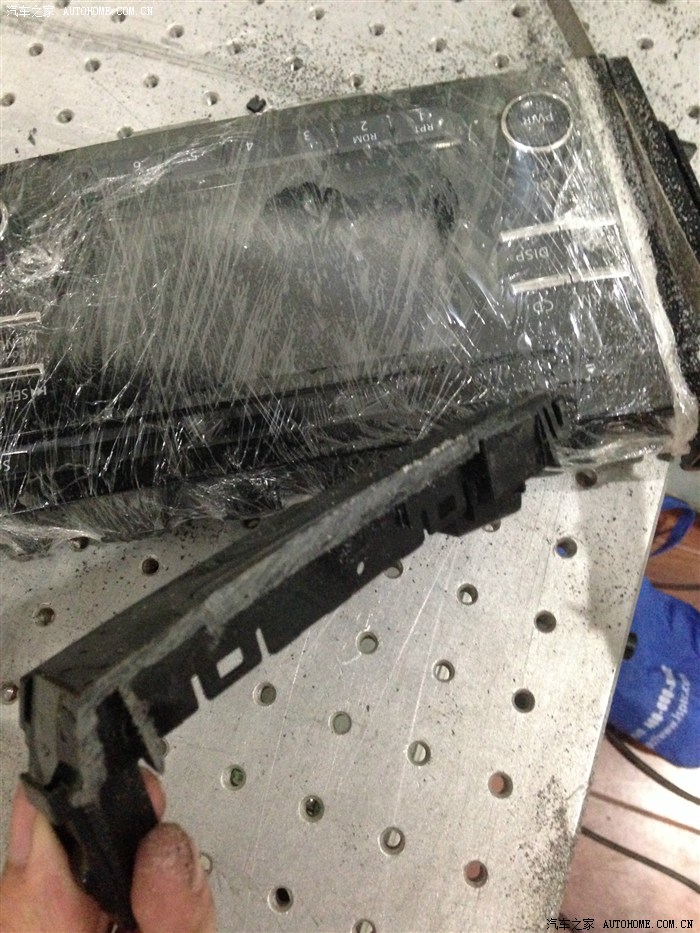

我锯我锯，一边又一边。锯的时候稍微留点余量，供后期修整用，左右锯好了，锯好后用钢锉挫平边缘（黄色的手机是水果5）。

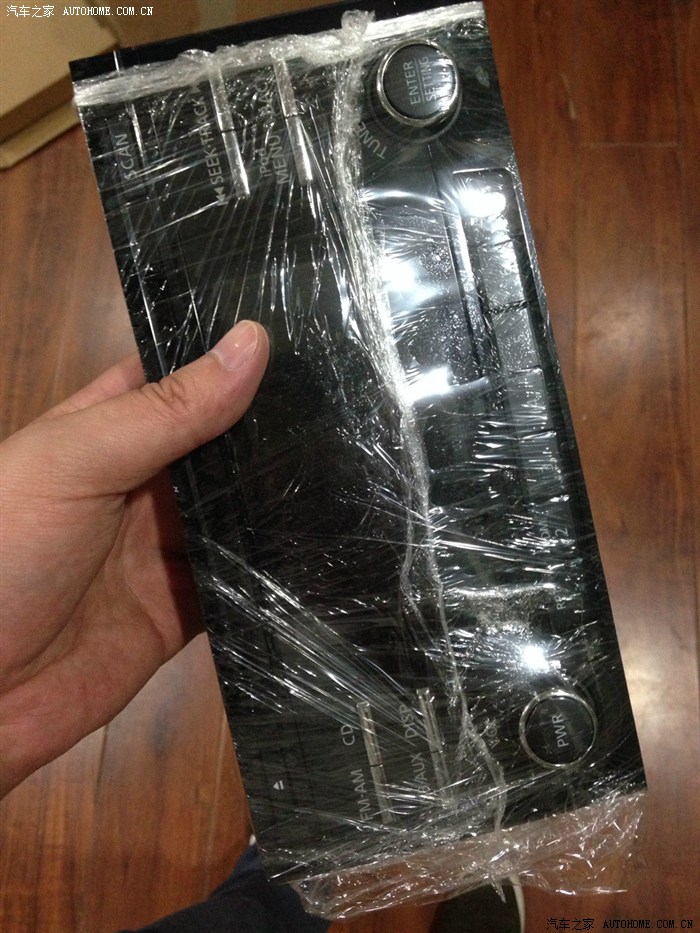

接着切上下，沿着后面的边用壁纸刀划，上下划掉后用钢挫修整平滑了就好了，这里没拍照片。。。sorry，好，转瞬间，上下也切好了，对，就是这么快（为了不进碎屑，保险膜包了好多次，此膜已经非彼膜了，当然，不介意的可以不包，请无视双脚）。

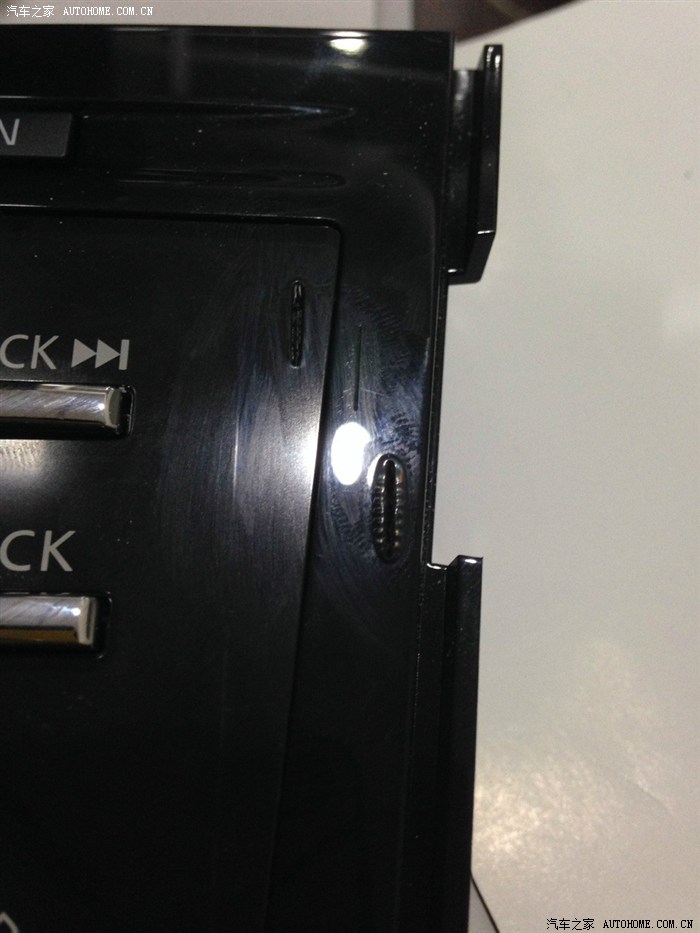

秀一下挫好的边：

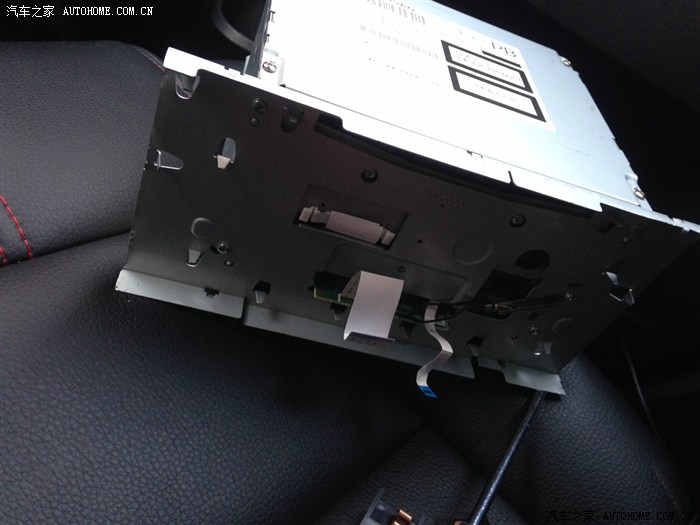

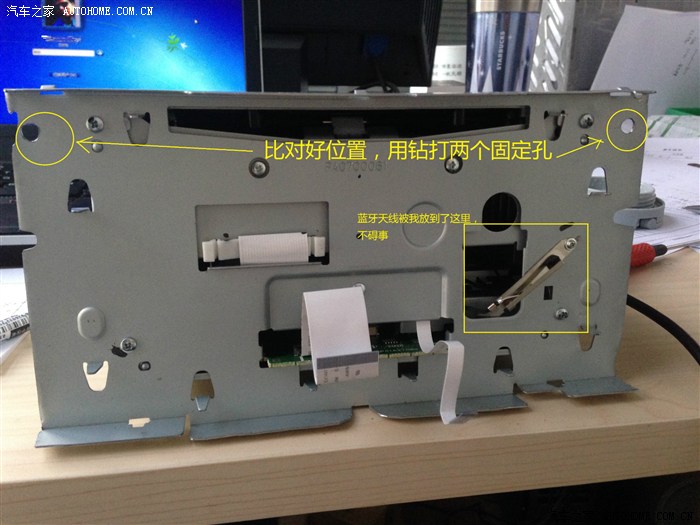

接着要切割后面的铁板，我用到的工具：钢锯，台钳，先用钢锯在两端锯一下，然后台钳夹住，前后扭，一直到扭断铁板，还是比较快的，当然，有电动工具的可以切割的更好，不过这里难看些也没关系，因为会被塑料面板挡住的，看不到（图上两侧的孔已经打了。。。）。

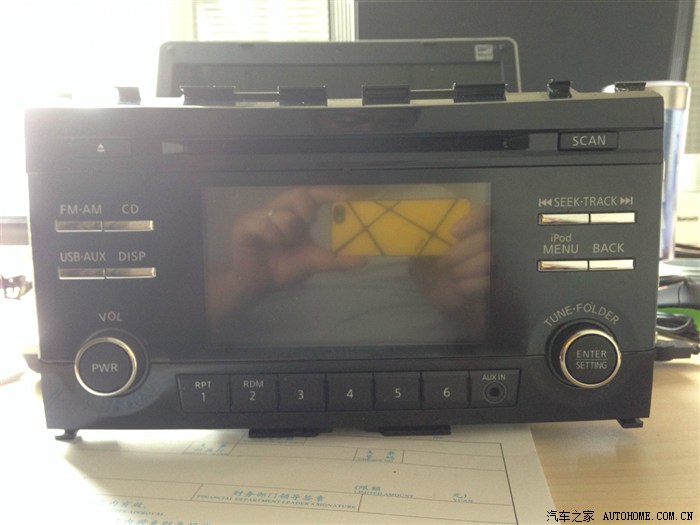

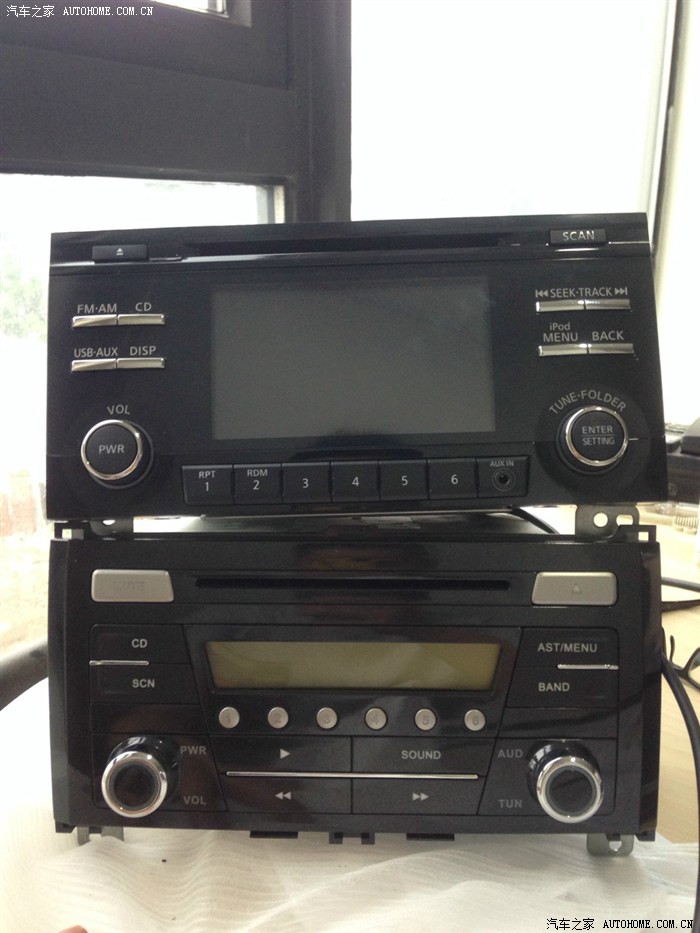

装好塑料面板，和原车CD比一下

嗯，漂~亮~，拿到车里去装一下试试，带着壁纸刀，锯条，准备修理CD仓，首先要割掉后面的十字，放心割，没问题！十字后面还有一层黑色塑料，一起割断，不然塞不进去CD。

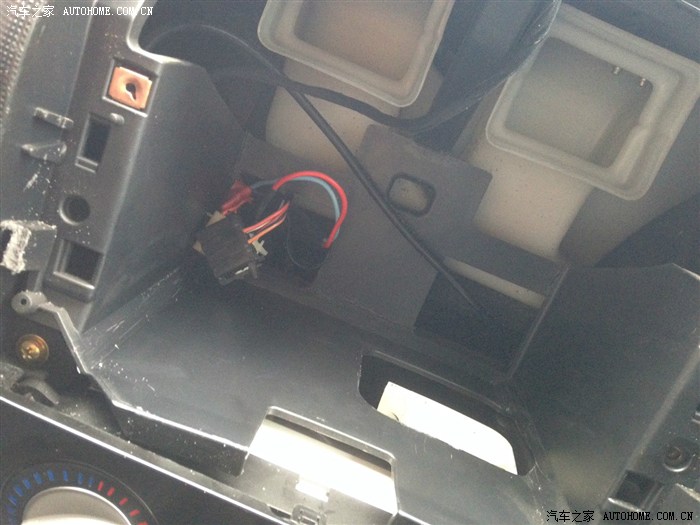

原来CD仓的样子：拆掉了固定原车CD用的黑色塑料块，边上又割掉了一些塑料，

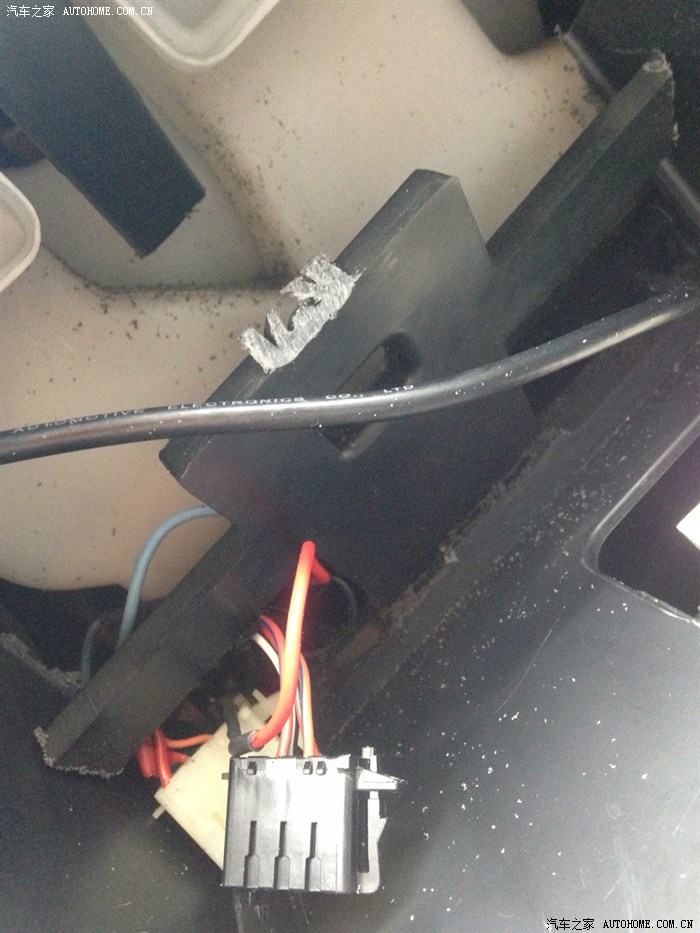

割掉十字

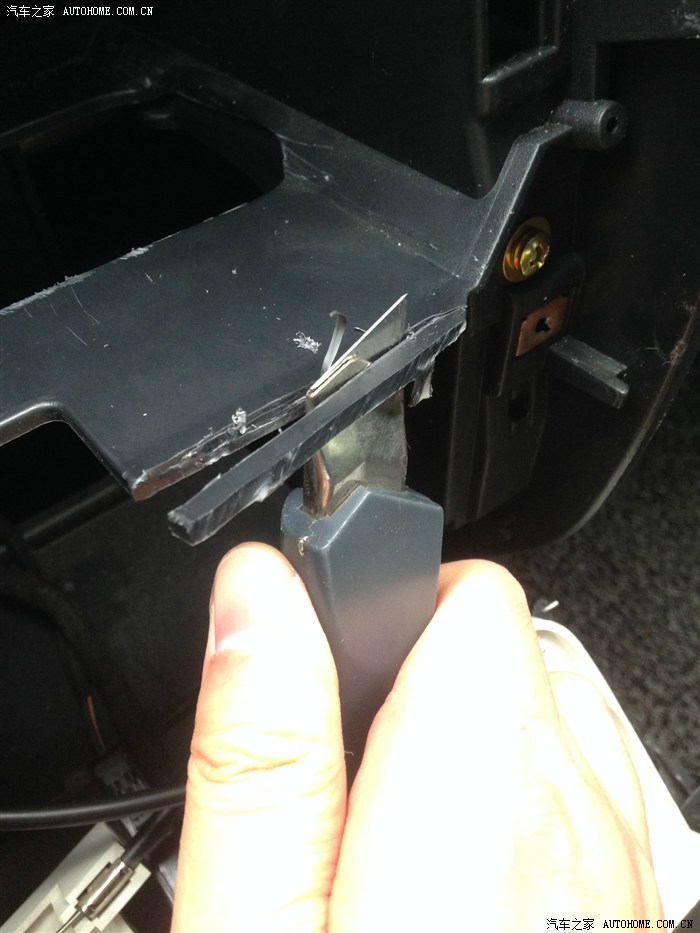

前面的塑料要削掉一些，基本要和边上削平

看着简单，削的还是比较累的，大家注意不要割伤手。

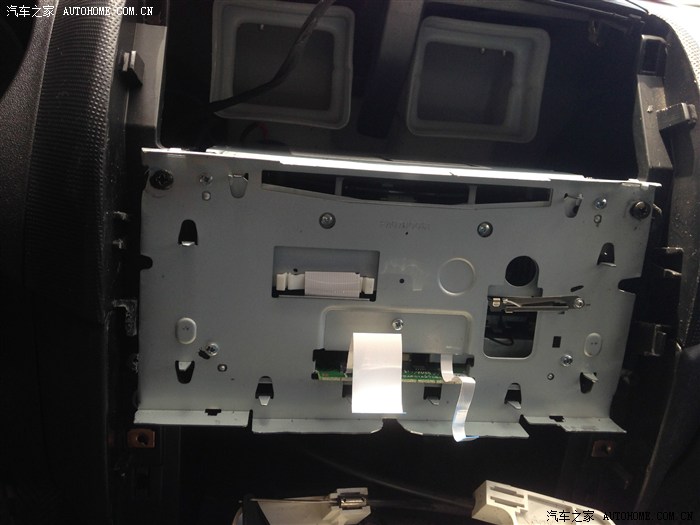

好吧，时间过的好快，转眼间CD仓修整好啦CD放入CD仓，接好尾部连接线，用原车拆下来的十字螺丝，固定天籁CD的铁板，准备装车

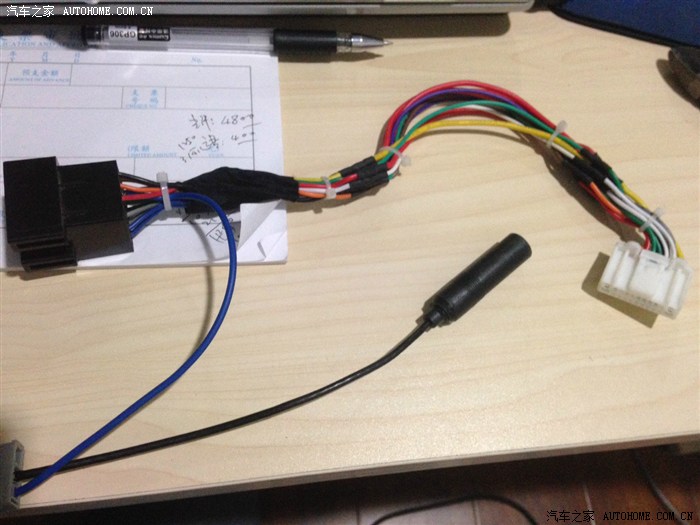

插播一下后面的无损CD尾线，和卖家说好要接FRV，让他帮忙做好，没收钱，呵呵，亮相一下（又有花絮，线做的短了，导致CD仓尾部空间不够，所以自己又用电烙铁进行了延长，好多根啊，累）这个是延长的过程，乱吧？

延长好的尾线

规整多了吧，插播结束。
好啦，最后接好屏幕和按键的排线，扣上CD的塑料面板，大功告成，写的我好累

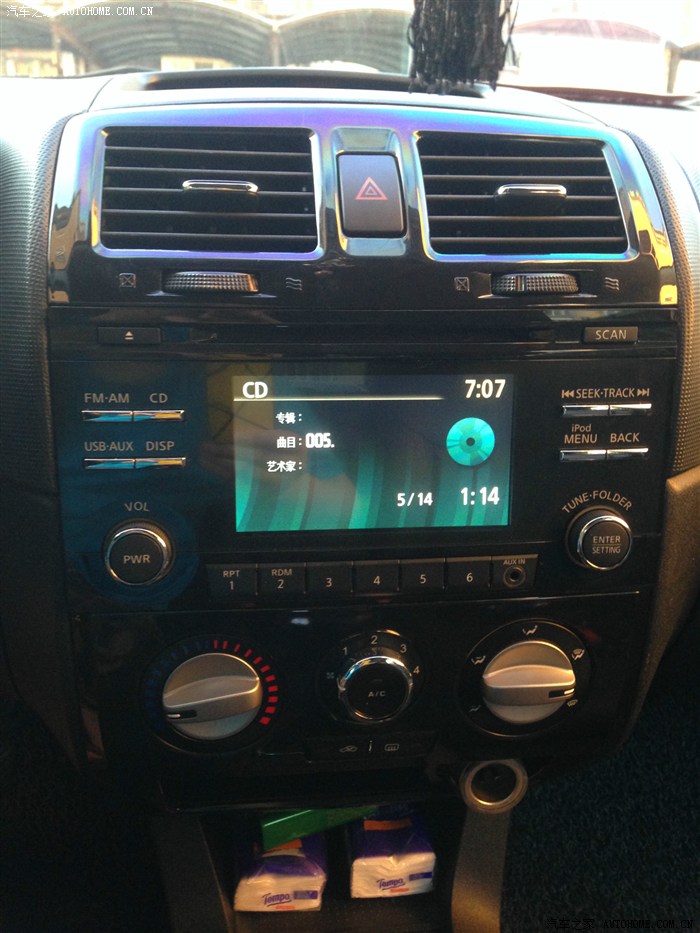

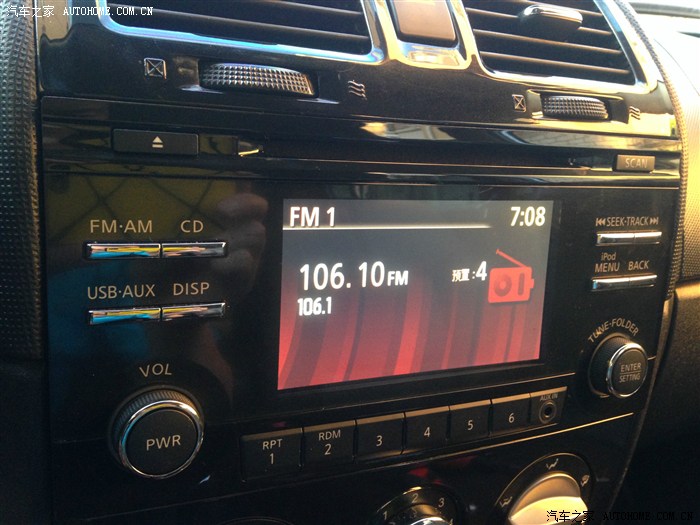

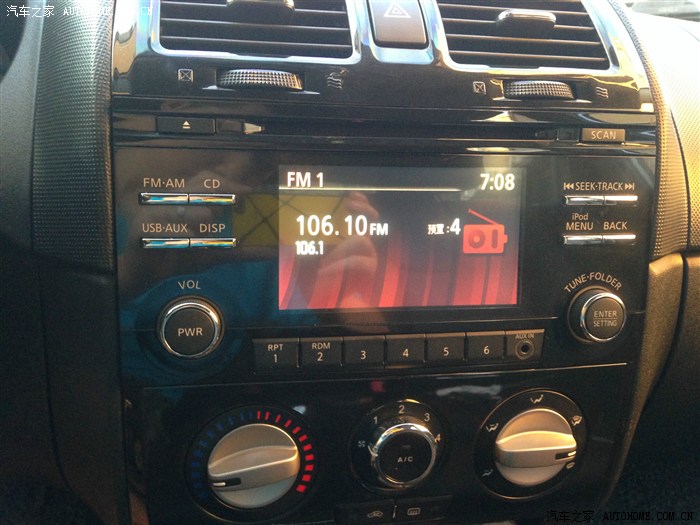

最终效果：

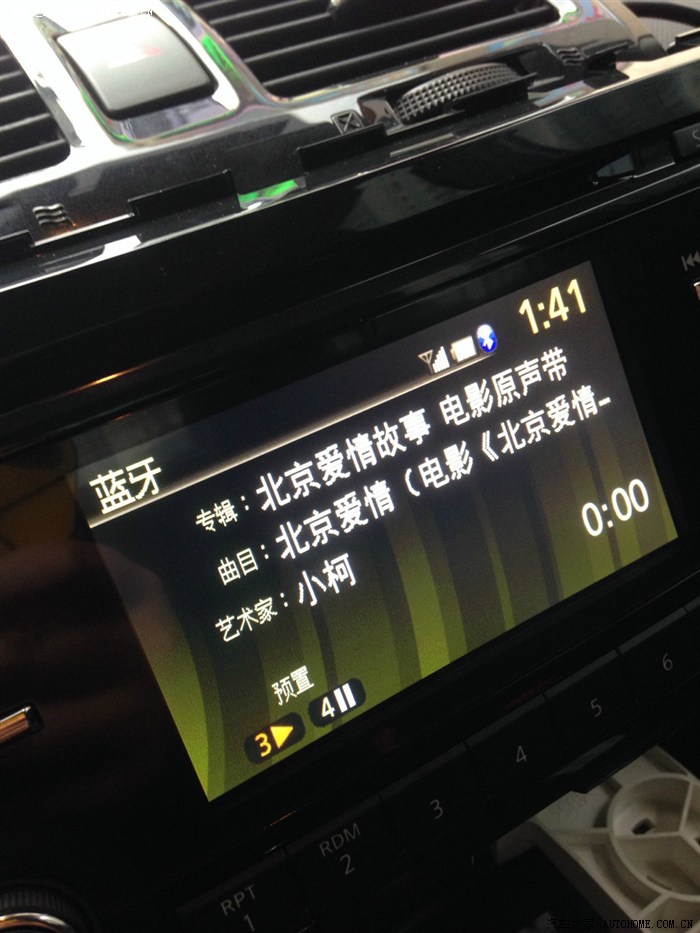

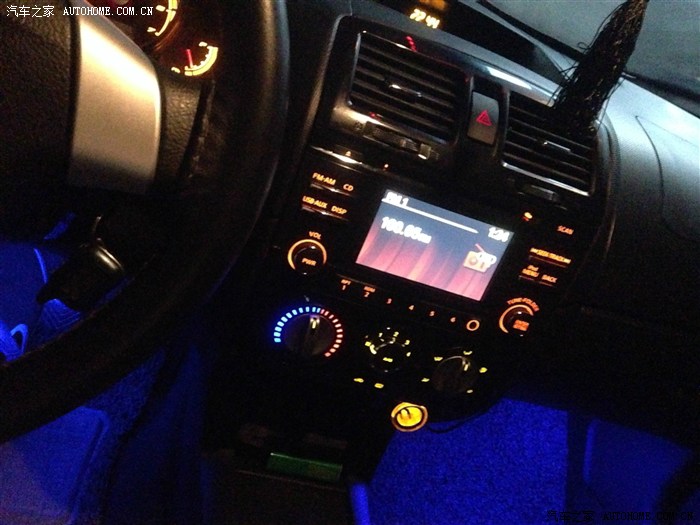

晚上的灯光



白天的接缝（上下平齐，无落差，左右因为没有倒角，略遗憾，但不影响。安装稳固）

最后上车车照片

不要迷恋哥，哥的车牌改过了
作业完毕！全文手打，独立完成，再次感谢 沈阳车友 talentlei ，此作业也算对他热心帮助的一个交代，也希望能帮助到其他想要改这款CD的车友

改造用了三个下午，发帖用了3个小时，请版主小侃发精啊~~
