双擎精英版低配cd机头，换汽油版大屏机头，自己动手拆装记录。
因为自己不是修配专业人士，参考了坛子里一些帖子，也走了弯路，很多功能现在也是一知半解。。小弟我换上高配的大屏机头，也心满意足了，把这个过程发上来共享下，这里特别感谢上一个帖子帮助过我的人。
这个是上一个帖子——准备篇：
http://club.autohome.com.cn/bbs/thread-c-526-57657723-1.html
----------------------------------------------------
原配的大屏机头，可以实现低配版的AM、FM、CD、AUX、USB播放功能外，还能实现油耗显示、蓝牙电话播放、倒车摄像头、行车记录显示、导航。。另外双擎的高配机头，还是实现动力流显示。就看能买到哪个版本了。
这里的重点是，低配车要实现这些功能，都需要配套的线束，加上功能所需的配件（如摄像头 、蓝牙麦克风等）。小弟我的是双擎精英版，因为原配的机头实在是蹩脚，只要换上大屏感觉就可以了，其他功能都不是很需要。下面就一边看图一边解说更换过程。
这个是上一个帖子——准备篇：
http://club.autohome.com.cn/bbs/thread-c-526-57657723-1.html
----------------------------------------------------
原配的大屏机头，可以实现低配版的AM、FM、CD、AUX、USB播放功能外，还能实现油耗显示、蓝牙电话播放、倒车摄像头、行车记录显示、导航。。另外双擎的高配机头，还是实现动力流显示。就看能买到哪个版本了。
这里的重点是，低配车要实现这些功能，都需要配套的线束，加上功能所需的配件（如摄像头 、蓝牙麦克风等）。小弟我的是双擎精英版，因为原配的机头实在是蹩脚，只要换上大屏感觉就可以了，其他功能都不是很需要。下面就一边看图一边解说更换过程。

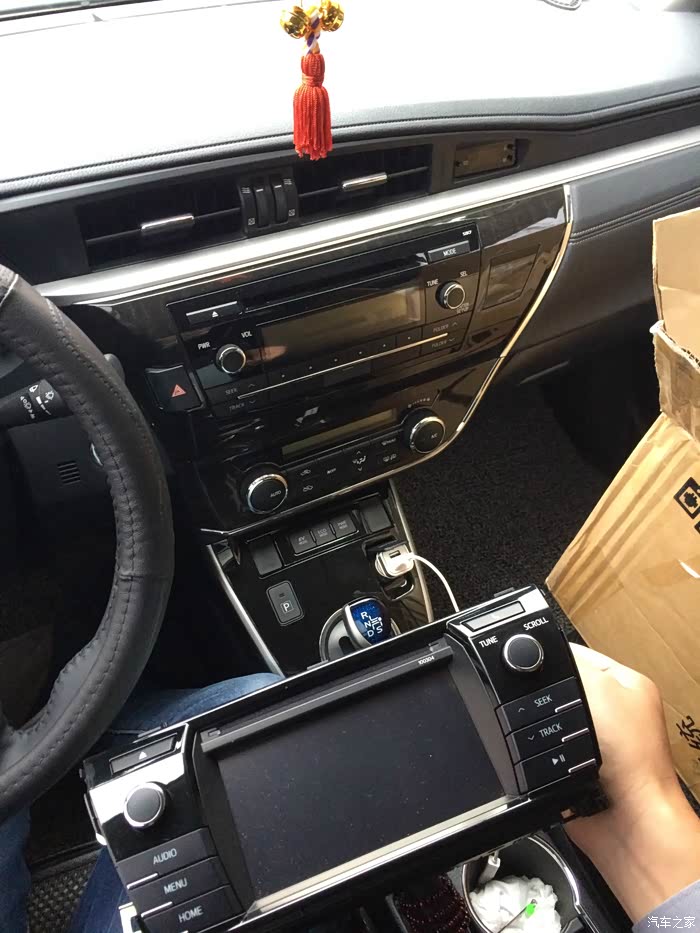

准备更换的大屏，这个大屏没有USB直接插口，需要买USB插口和线。安装到空白的面板上去。

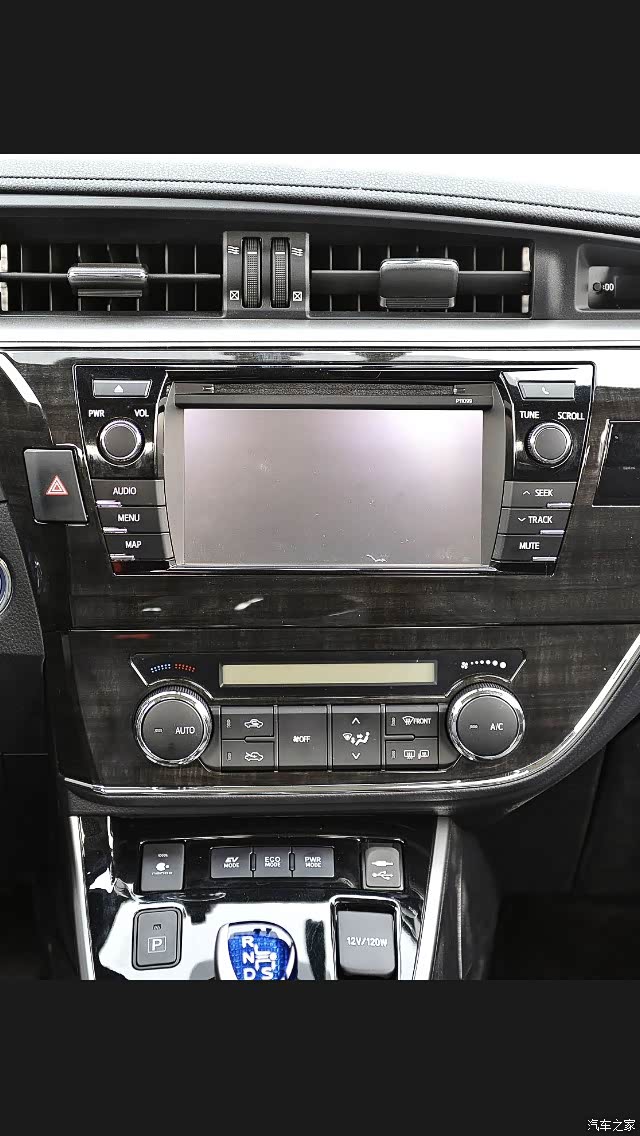

这个是高配的双擎，请注意车用点烟器电源上面的USB和AUX插口，这个就是我要单独加装的。

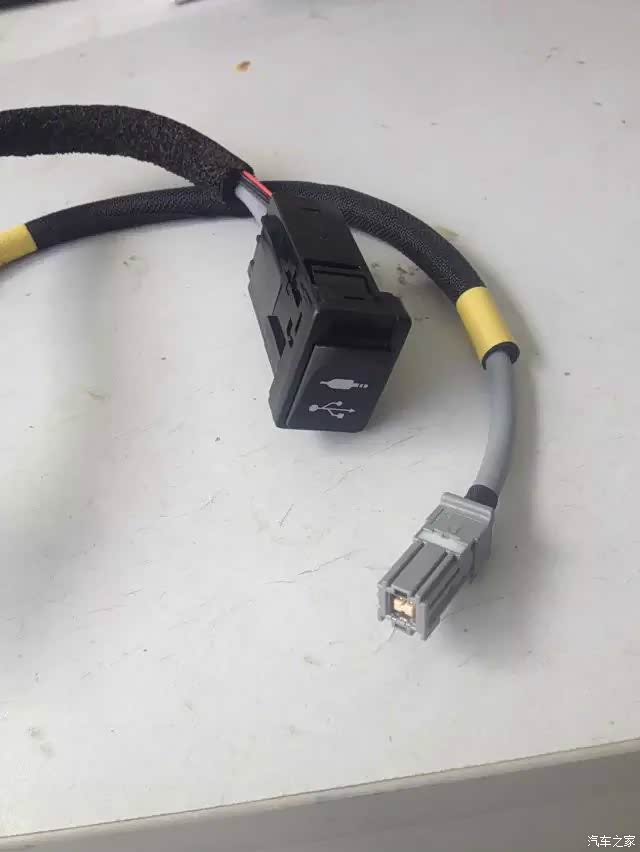

就是这种插口和线束，要自己准备好。

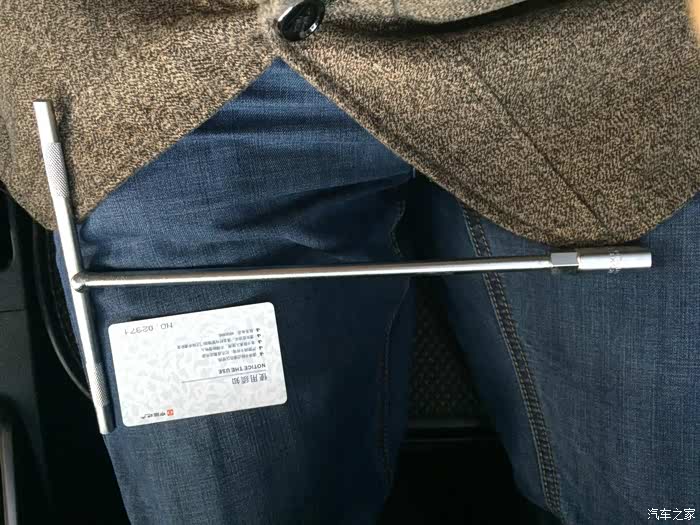

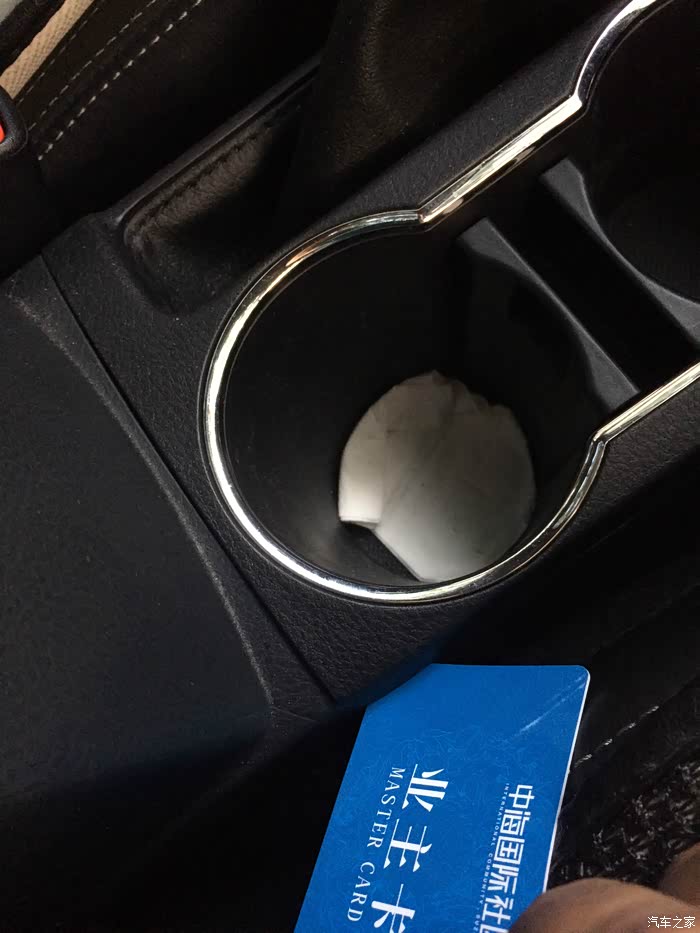

再准备好2个工具，10mm套筒螺丝刀，7块钱左右买一个。一个卡片之类的软性撬具。

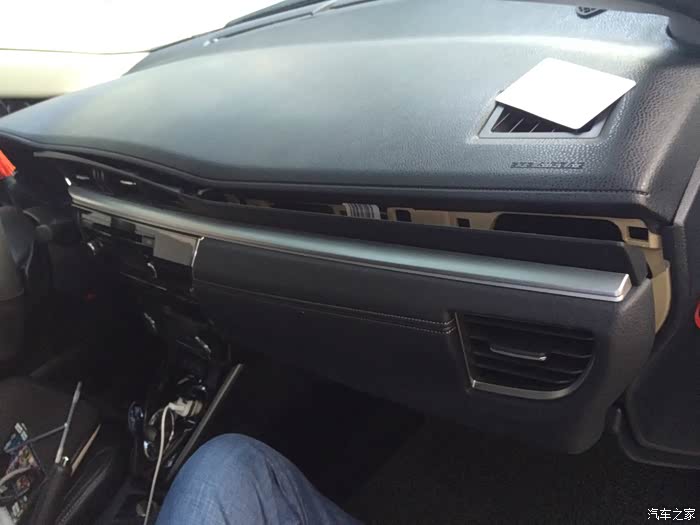

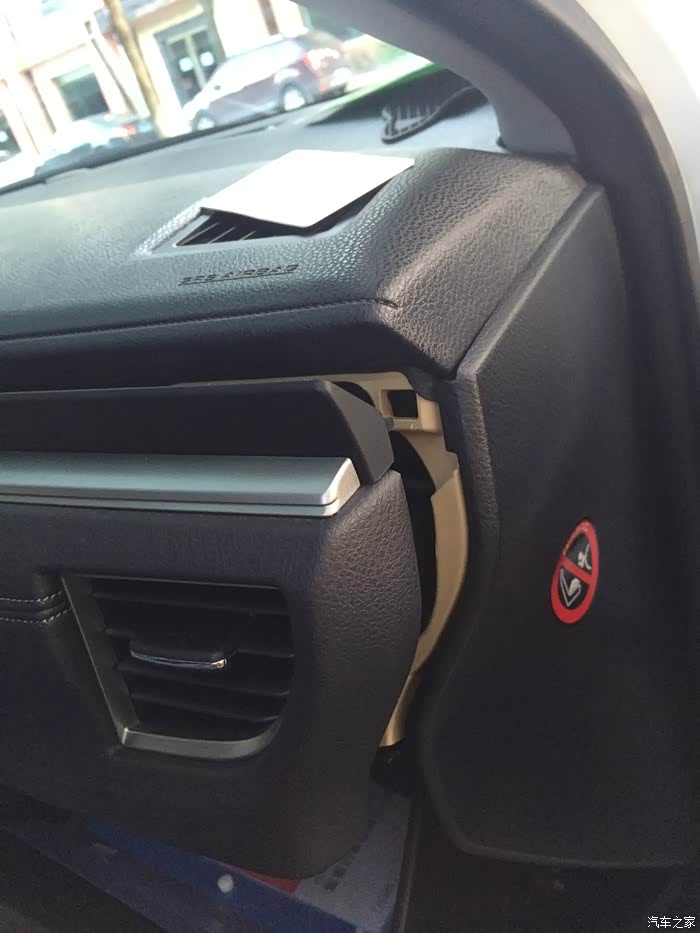

从副驾驶座面板的右上角，撬开一个角，慢慢弄开来，胆大心细。
慢慢延伸拆开来，要全部拆下的时候，不要着急脱离开，双擎后面有3根线连着。
这个是双闪灯的线。要拔掉。

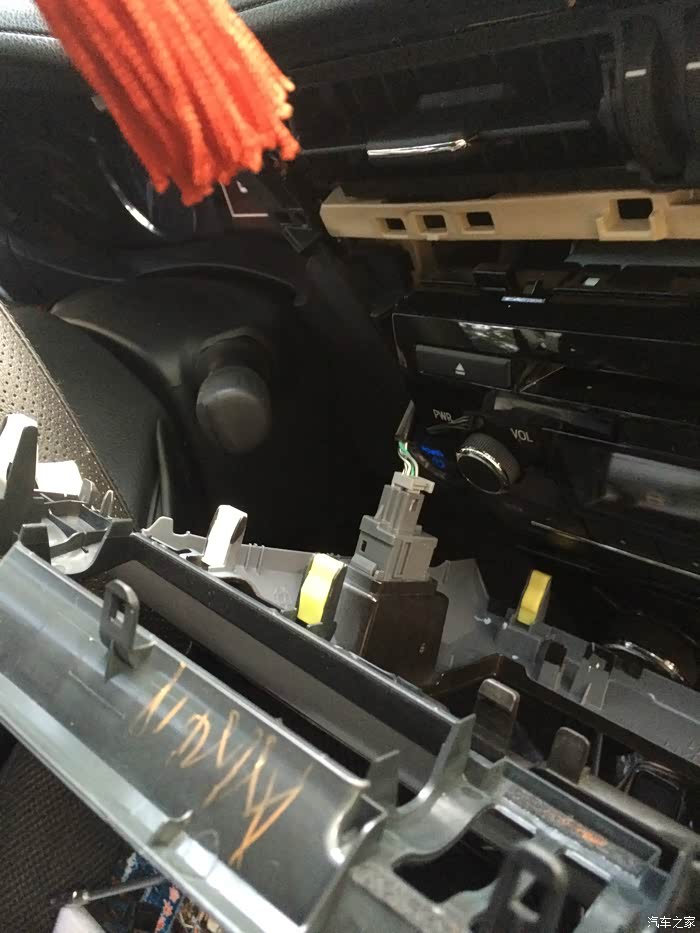

防盗器指示灯和双擎专有的氛围灯线都要拔掉，一共3个，比汽油版多一个。

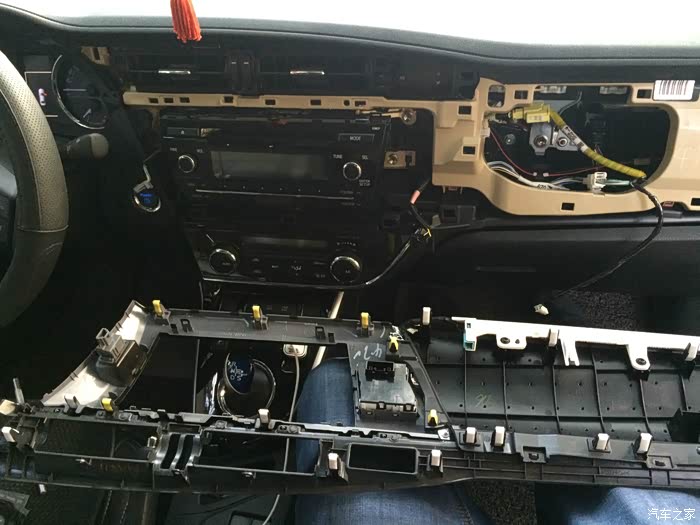

脱离开后就是这个样子的。把拆下的面板放到后座。

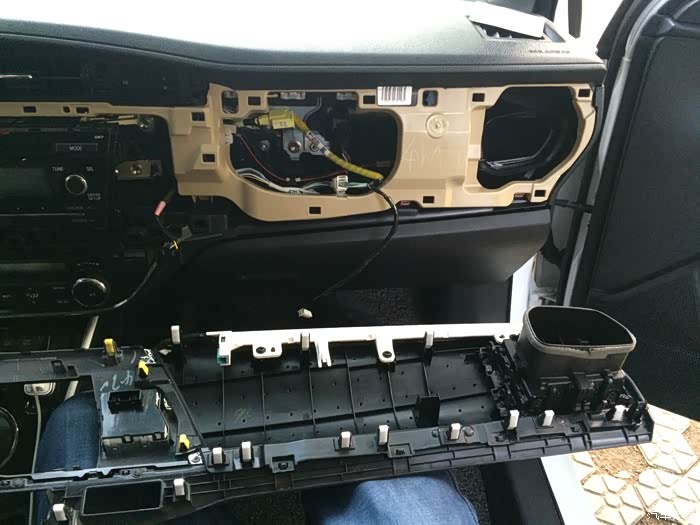

风口也会下来。

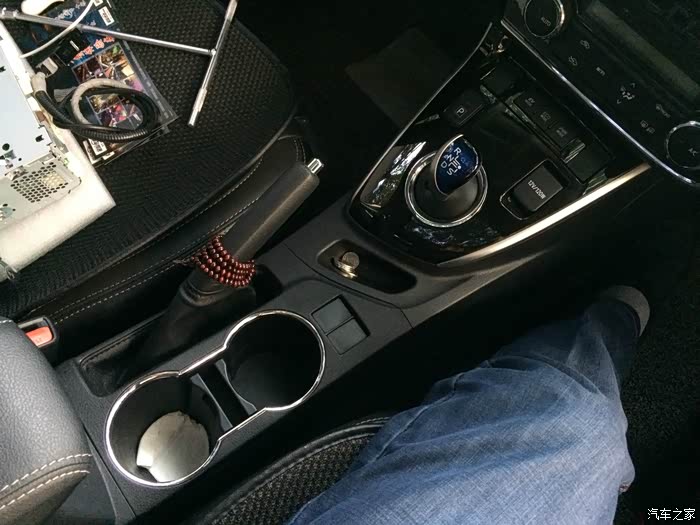

下面开始装USB插座，要装到挡把面板上，先要拆除手刹面板。

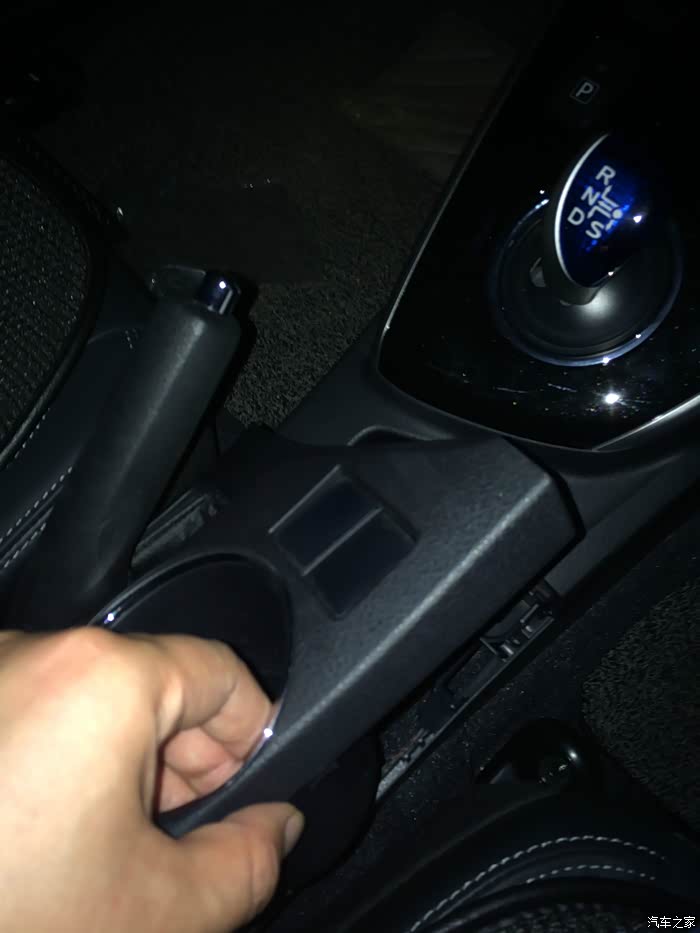

从角上开始撬。这里要用到软性的撬具。

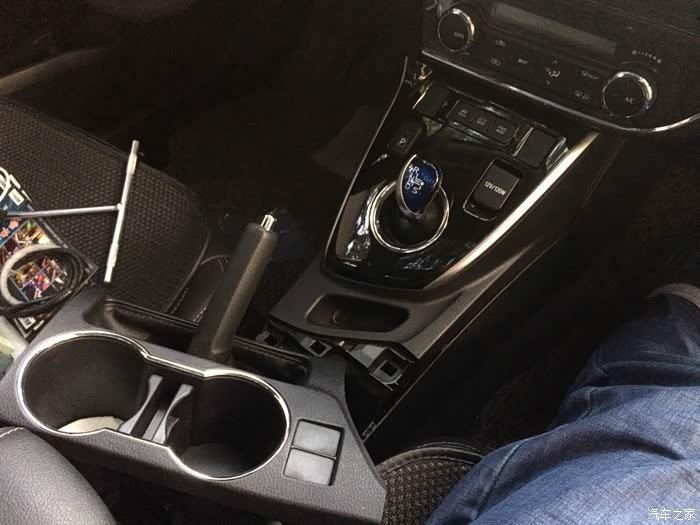

慢慢的整个就脱离开了，手刹的密封皮连着，所以就放成这样吧，方便档把面板拆除就可以。
我在拆除档把面板的时候，一直取不出来，于是就把空调面板也拆开了。空调面板左边有个暗扣，很不好拆，这里要小心。图上左边的暗扣注意下 哦。

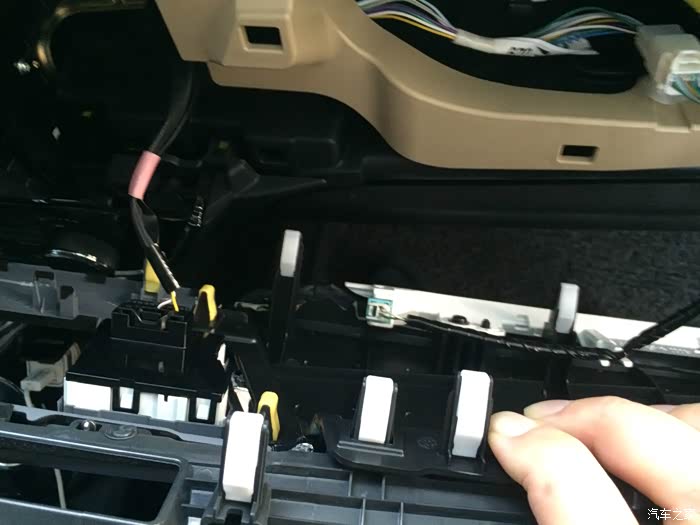

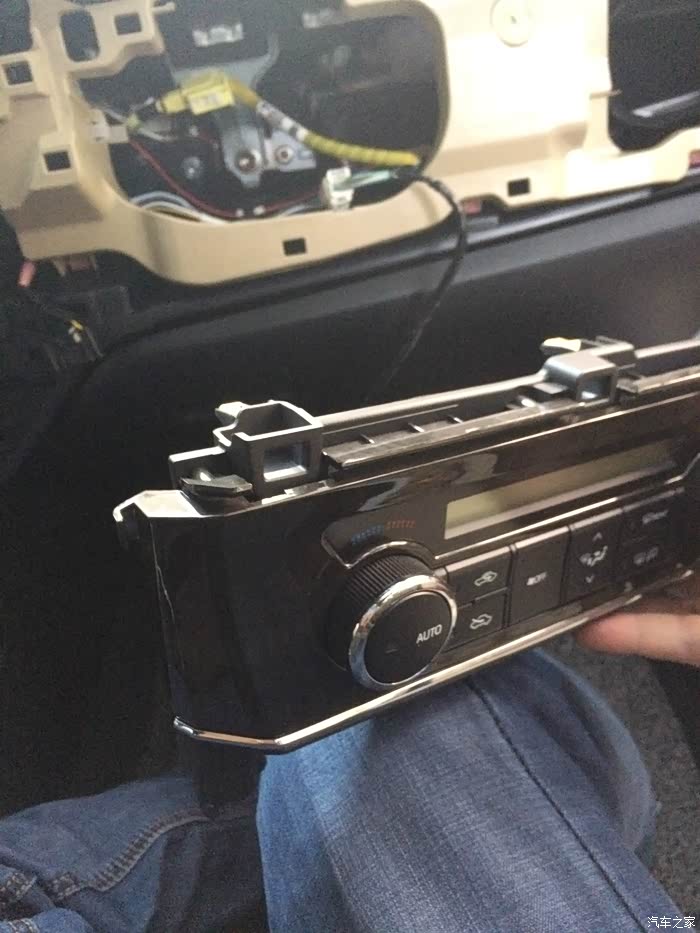

这个是空调面板拆除后的样子，有一根线束连着，拔掉。里面就空了。

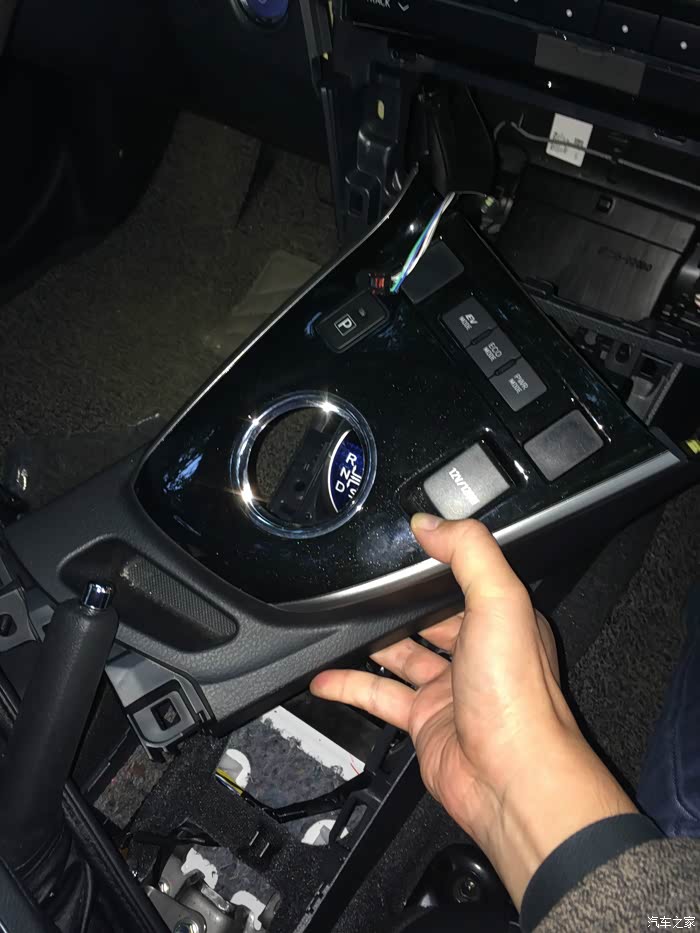

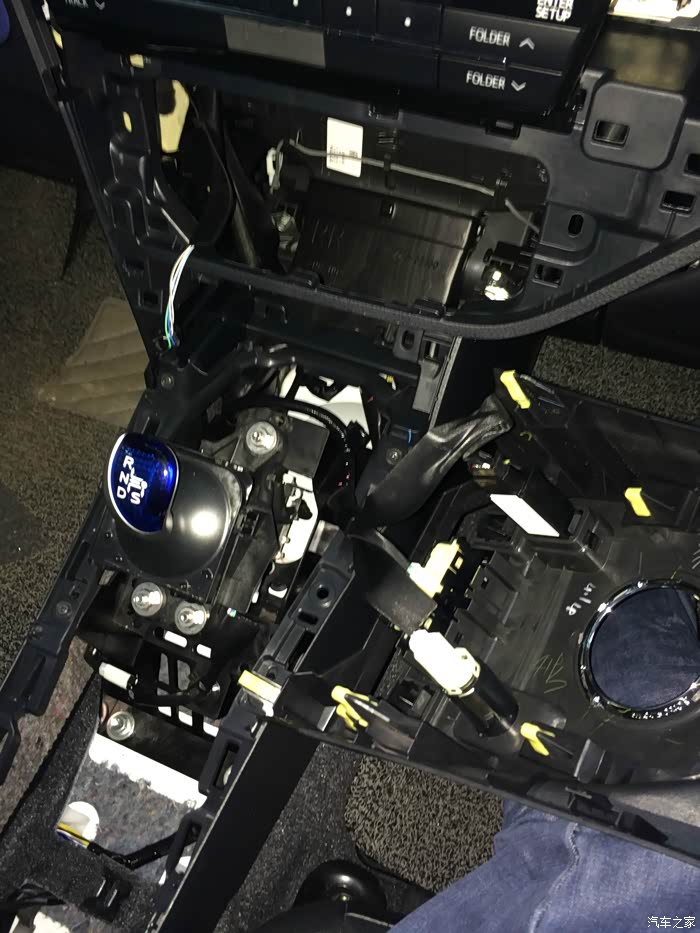

拆除空调面板后，档把面板就很好拆除了。档把面板上有很多按钮，也就是说反面有很多线束，要小心了。
取掉档把面板要留意后面的很多线束，不要太用力。

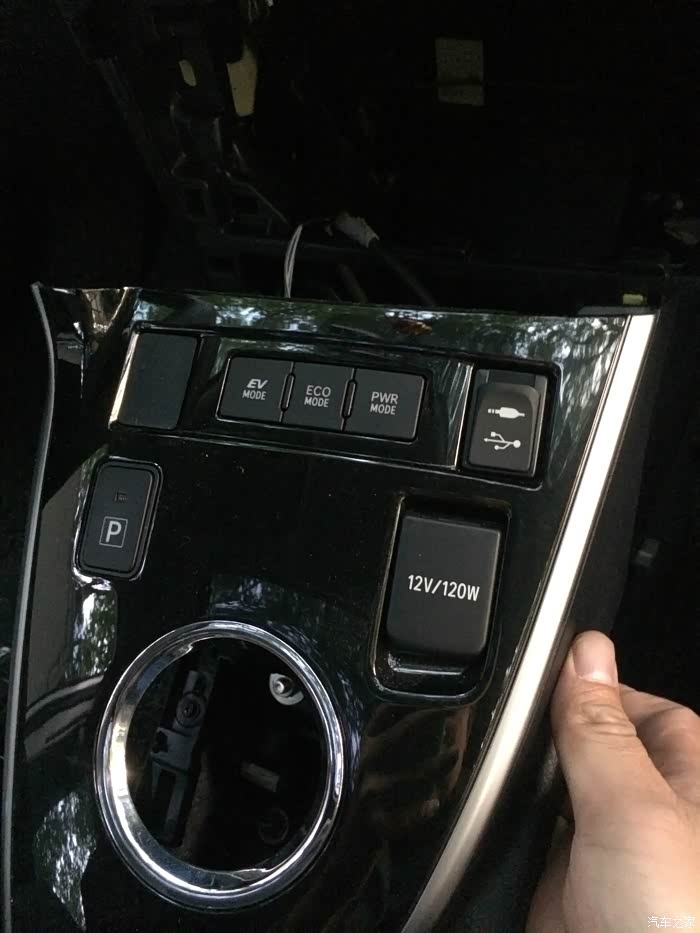

这个档把面板的反面，就是原先右上角的那个预留的空白面板，找到位置后，确认无误就把它取掉。图里中间的那个，用来安装USB插座。
装上USB插座的样子。

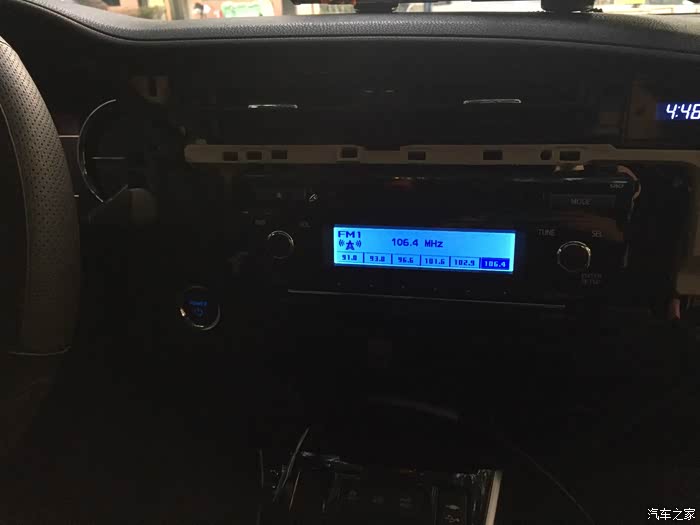

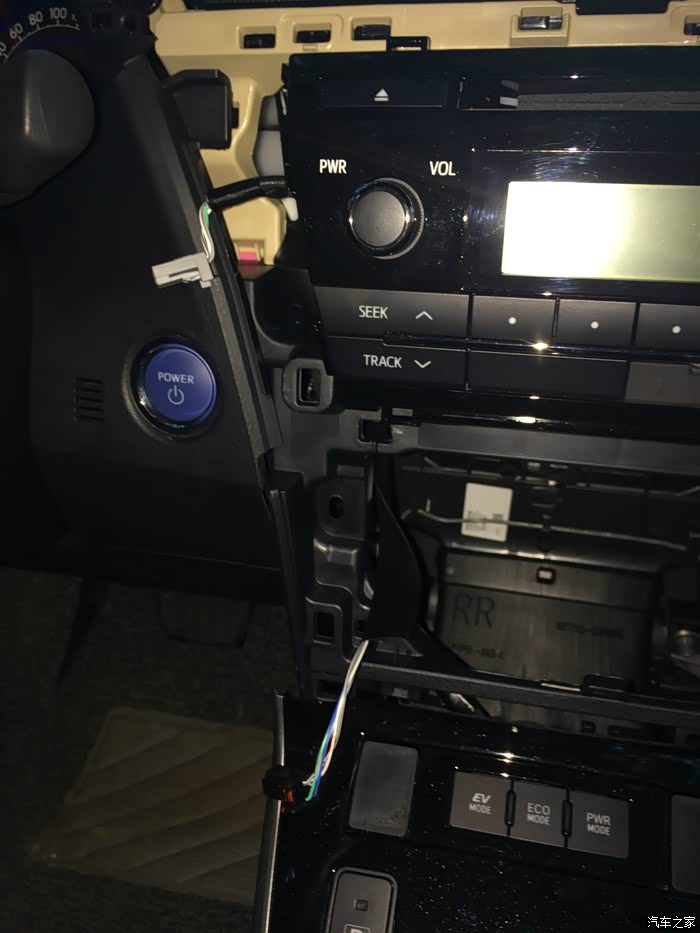

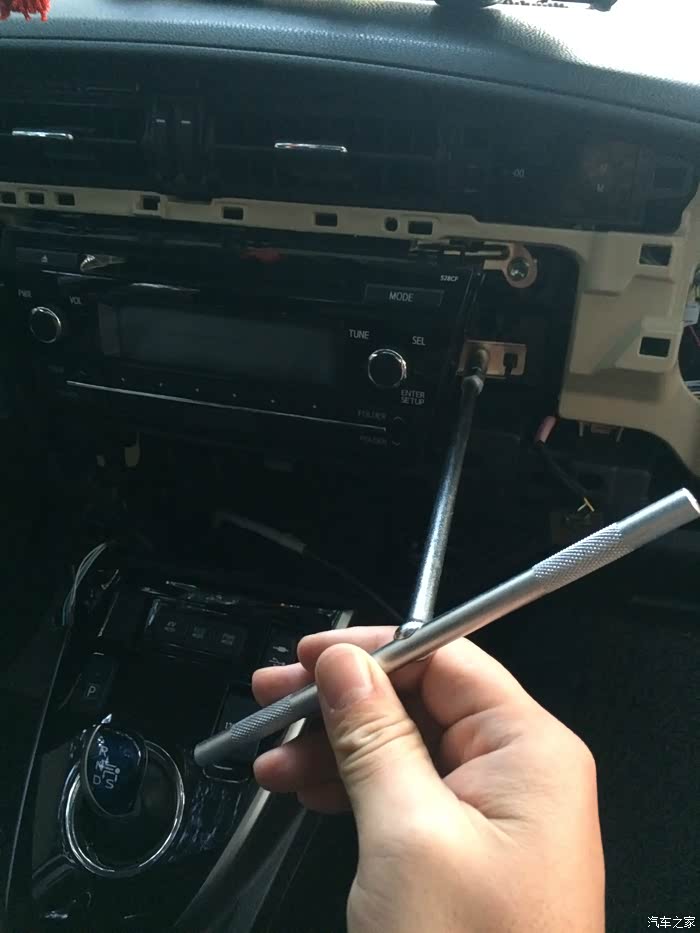

下面开始拆原先的cd小鸡头，要用套筒螺丝刀了哦。一共四个螺栓，下面2个很紧，用点力。拧开的螺栓取出来要小心，不要掉到里面去了。
拆除cd小鸡头前，通电一次，里面的CD片取出来 哦。

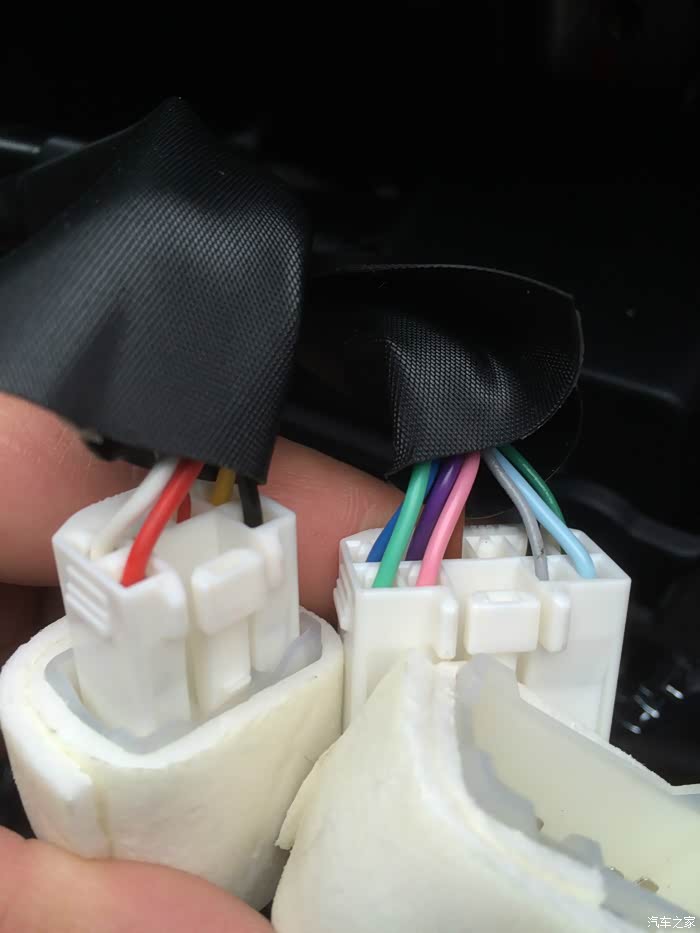

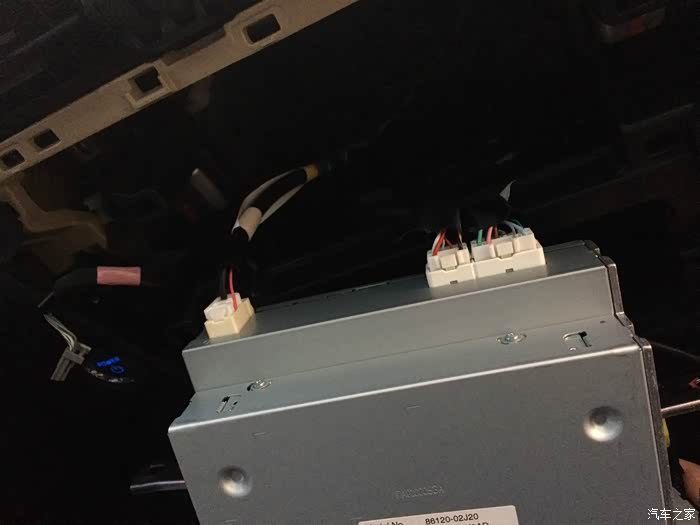

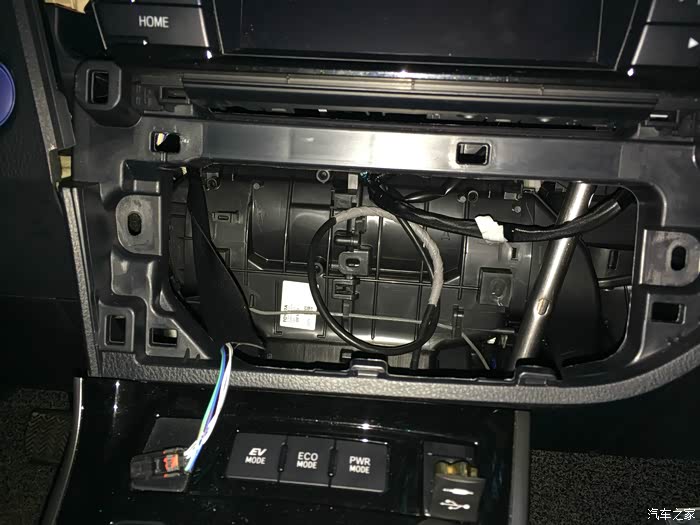

原车CD小鸡头后面的3个线束。

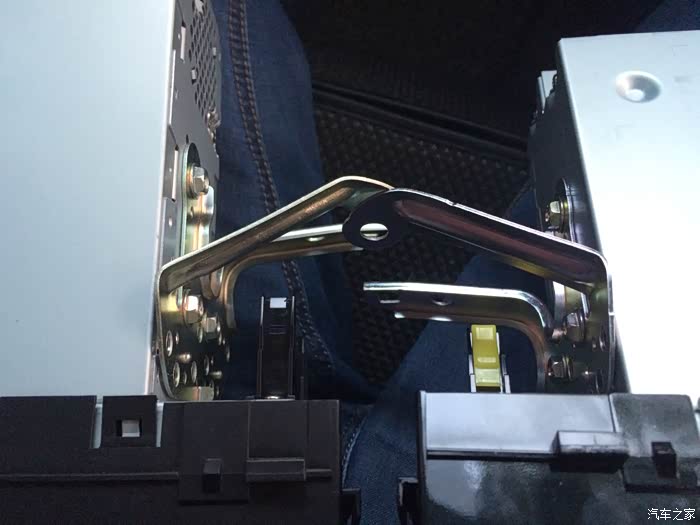

取下来后，跟要装上去的大屏鸡头对比下。我的2个都有支架，就不用换了。没有支架的，自己要换好哦。
检查下支架有没有变形，如果变形了就扳过来纠正，不然螺栓对不上。

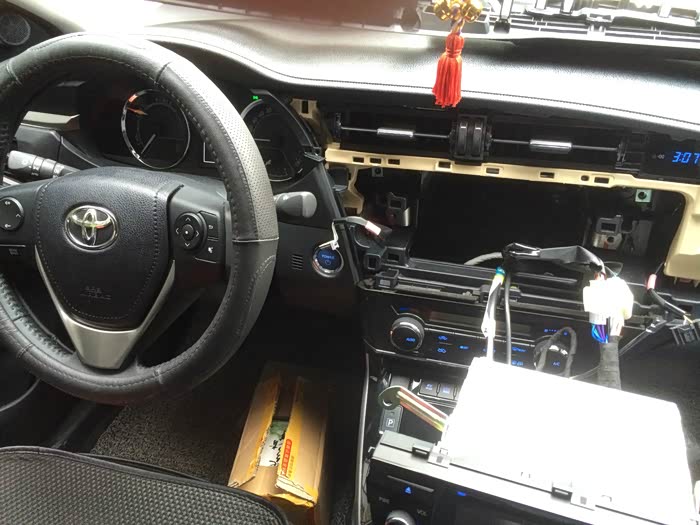

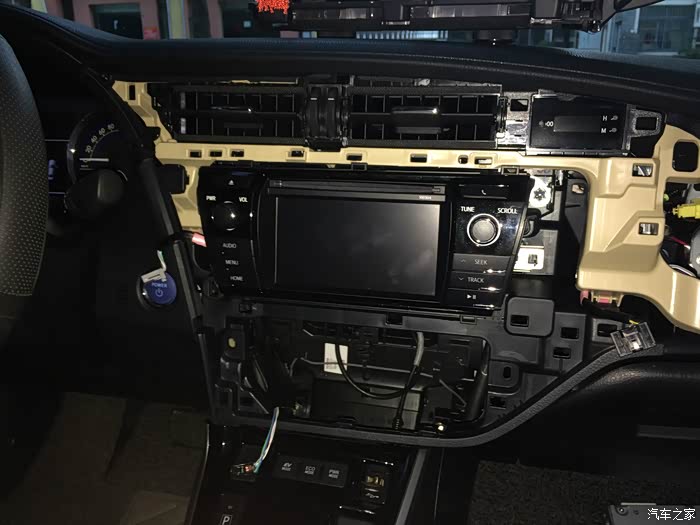

接上大屏后的样子，看看是否能原位插入，螺栓孔是否有对齐。

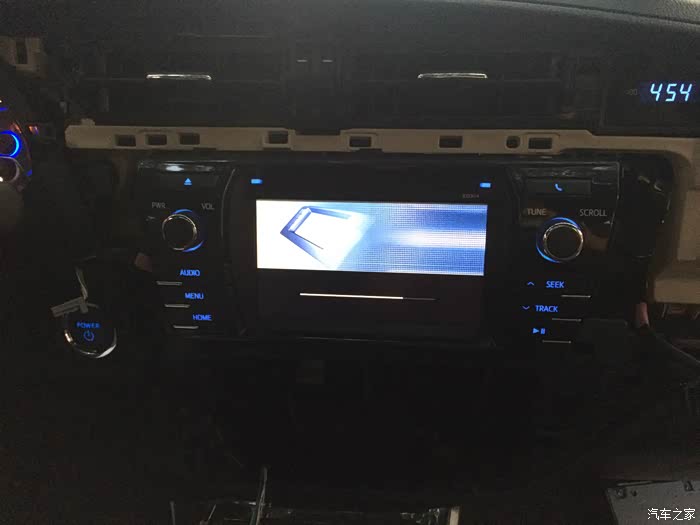

把大屏机头接上线束，然后通电，屏幕开始出现检测进度条画面。

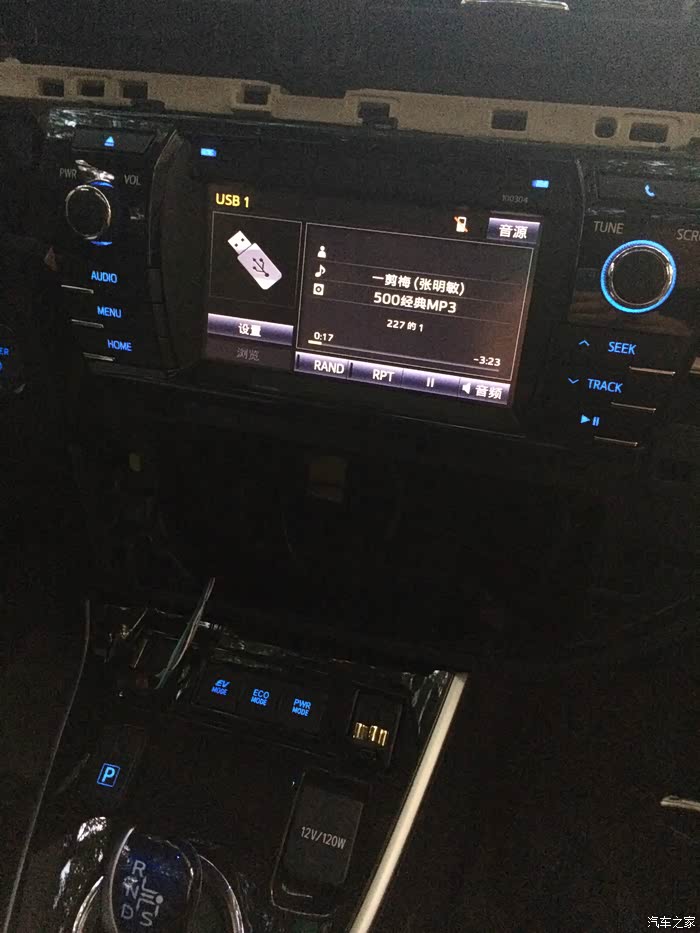

插上优盘，可以唱歌了，来一曲一剪梅。
这里要特别注意，要检查大屏机头的各个功能是否能用，我的是最简单的收音机AM FM 优盘播放。。然后，在仔细聆听车内左右前后的喇叭是否有声音，因为可能的接粗不良会导致某一个喇叭五音不全。
这里要特别注意，要检查大屏机头的各个功能是否能用，我的是最简单的收音机AM FM 优盘播放。。然后，在仔细聆听车内左右前后的喇叭是否有声音，因为可能的接粗不良会导致某一个喇叭五音不全。

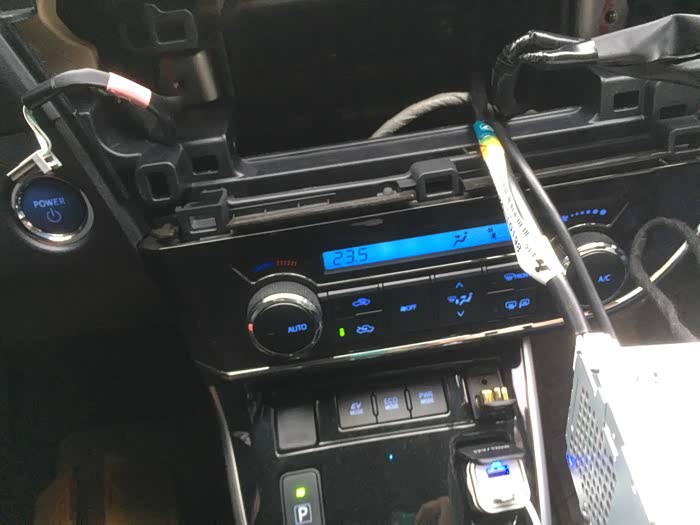

我把USB线束绕了个圈，这里要注意以后车子开起来，颠簸路段产生共振，避免异响。
这个是手刹面板里面，我偷偷的瞄了一眼，貌似很简陋啊，，我真的就只是看了一眼呐。
复位安装，先装档把面板，再装空调面板，最后档把面板。

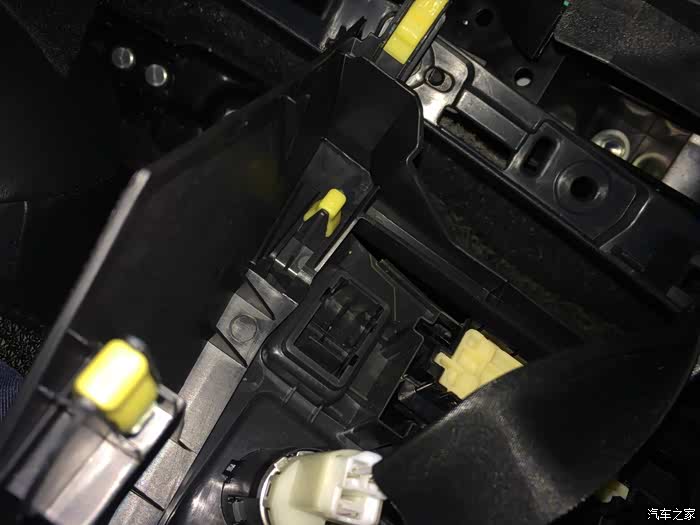

里面的扣子如果脱落了，请复位安装，如果断掉了，请单独配几个上去，注意型号。。
空调面板难装些，左侧有暗扣，其他的都很好搞定。
里面的扣子如果脱落了，请复位安装，如果断掉了，请单独配几个上去，注意型号。。
空调面板难装些，左侧有暗扣，其他的都很好搞定。

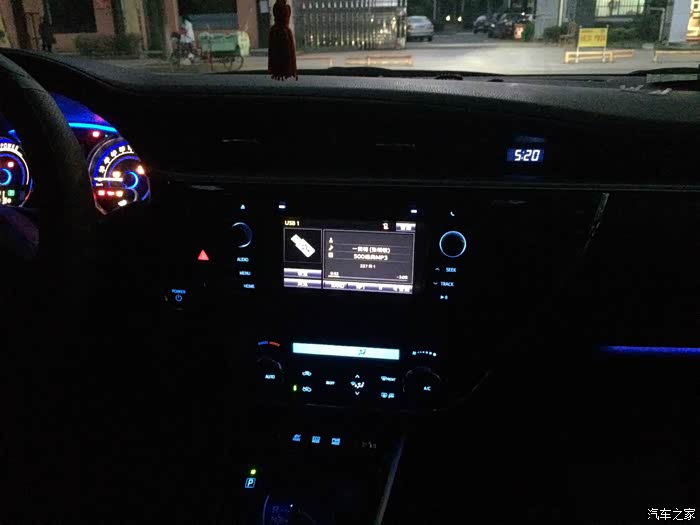

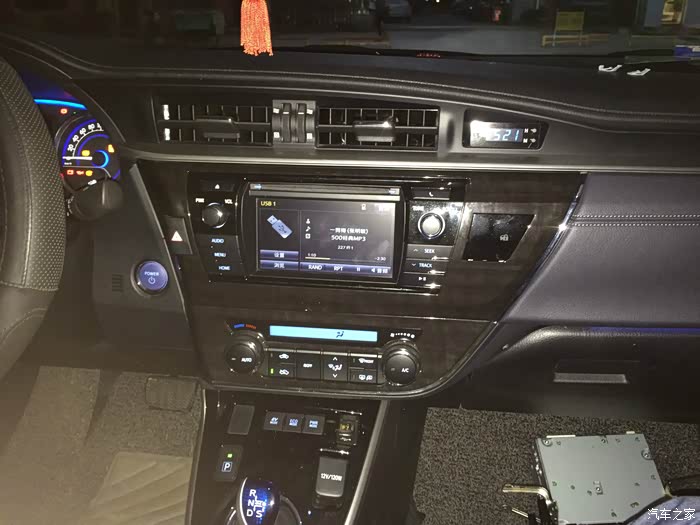

装好以后，貌似高大上一些啊，电容触屏，很好用。
各项功能正常之后，我兴奋的装上整个面板，人是坐在副驾驶座安装的。。等我转到驾驶座，才发现方向盘的按钮用不了，按钮指示灯也不亮。。我被困住了，因为我不是专业的，也不晓得是什么原因。后来我为此专门发帖求助，有大神告诉我需要方控转换线。。

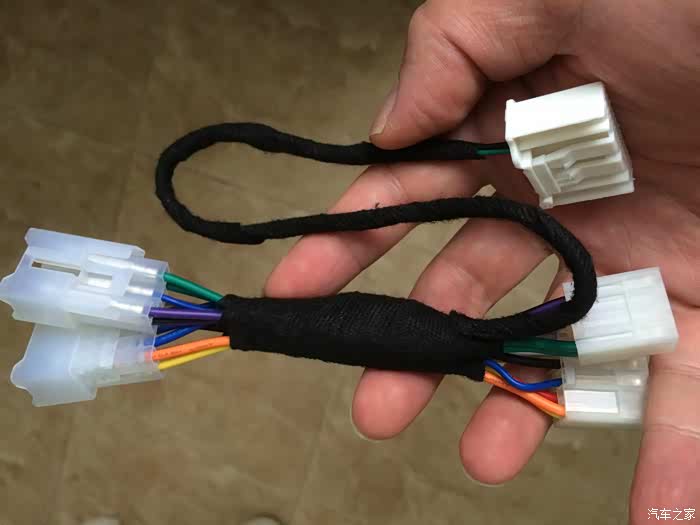

就是这么一个，专门用于方向盘控制按钮转换的。因为双擎精英版低配机头的方控线定义跟高配大屏机头的方控定义不同，需要转换。
接上转换线，在插上机头。
我这是第二次拆开，这里走了弯路。因为我一开始不懂。
插了转接线，里面的碰撞异响源要注意，我在转接头上专门贴了那种很厚的双面胶，防止行车中碰撞异响。

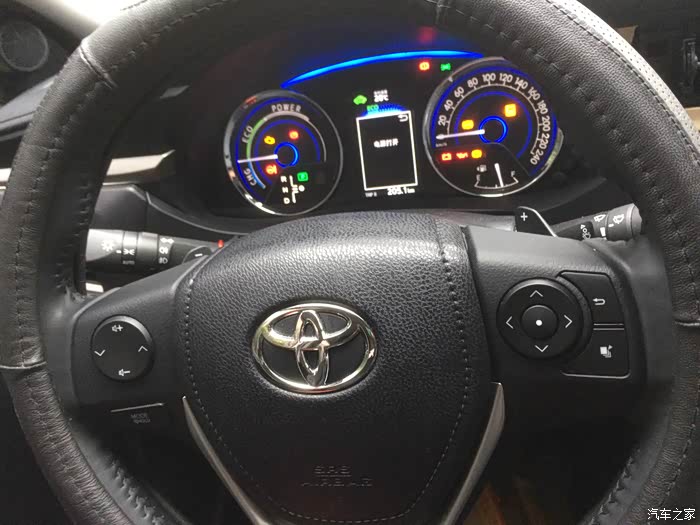

接上方控装换线后，精英版的方向盘控制按钮都可以用上了，左边控制大屏机头，右边控制仪表盘，按钮的灯也亮了。

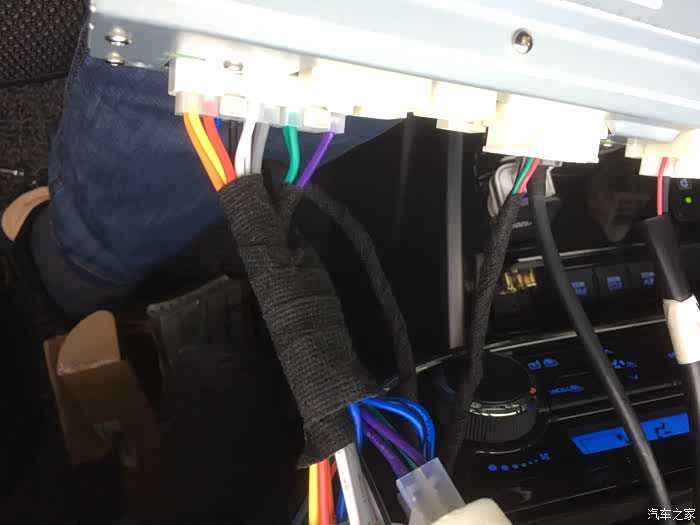

这是接上方控转换线后的样子。

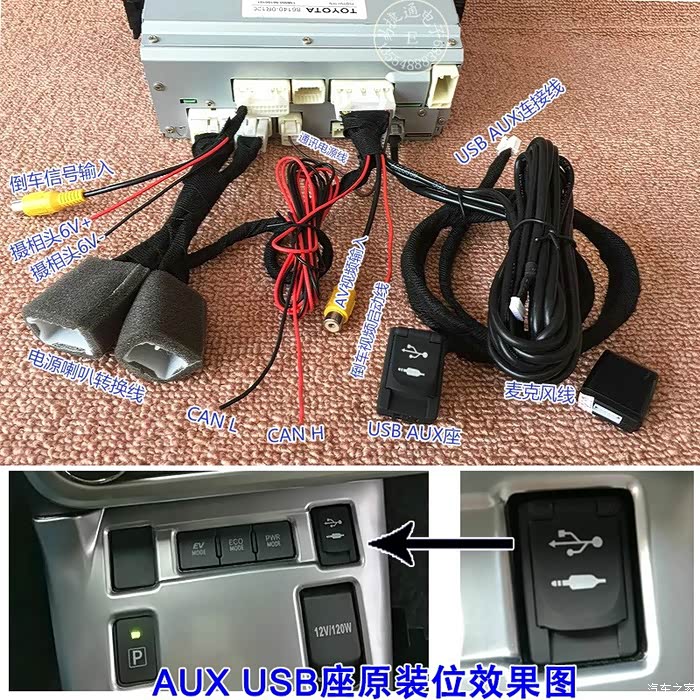

因为我不需要其他功能，所以只要方控转换线，其实这个线是一个综合线束，完整版如上图，可以实现各种功能的。。。。
蓝牙的原装麦克风，倒车后视摄像头推荐大家安装，，
至于我不需要这些功能，就到此为止了。。
貌似我换了后，真的是用来装比的，也就FM和USB mp3播放，就是视觉效果好不少啊，触摸感也不错哇，，哇咔咔。。
蓝牙的原装麦克风，倒车后视摄像头推荐大家安装，，
至于我不需要这些功能，就到此为止了。。
貌似我换了后，真的是用来装比的，也就FM和USB mp3播放，就是视觉效果好不少啊，触摸感也不错哇，，哇咔咔。。
