坛友的825A表盘，液晶屏全红修复过程。

之前研究过自己的826A表盘字迹模糊，对表盘原理分析了一下，大概知道了工作原理。前些天看到一坛友发帖询问，他的表盘液晶屏全红，凭之前的经验分析有可能是分压电阻出现了问题。回复了他，通过交流坛友反应在全红的时候隐约还能看到字。这更证实了我的分析。
经过几天的交流，鼓励他自己动手查找问题，当测量到分压电压达到4.8V接近VCC电压的时候，更验证了我的想法。他去找了他搞电子的朋友帮忙。因为他的表盘型号和我的不同，驱动小板走线也不同，没法直接告知上端电阻位置，让他去查找分压电阻的上端电阻。结果坛友撬开了驱动小板的屏蔽盖，去查找电阻。但这一步给他原本问题不大的表盘造成了不小的麻烦！！！。。。后面讲解。
经过坛友和他朋友的一番查找，没有找到上端电阻的位置，拜托我帮忙尝试修复。。。正好这两天不忙，都是坛友义不容辞。
另外坛友说他之前还有一个坏表盘，是因为经常死机所以更换的，他一起发给我，看看有没有得救。

下面开始
坛友发给我的表盘，他是用了一个果汁的盒子包装，当时心里一凉。。。两个表盘这样包装，不破损算是奇迹。。。

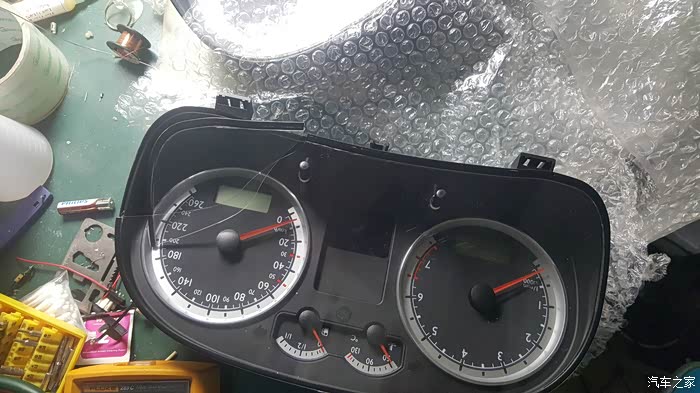

打开包装，果然。。。还好有另一块坏表盘做配件。

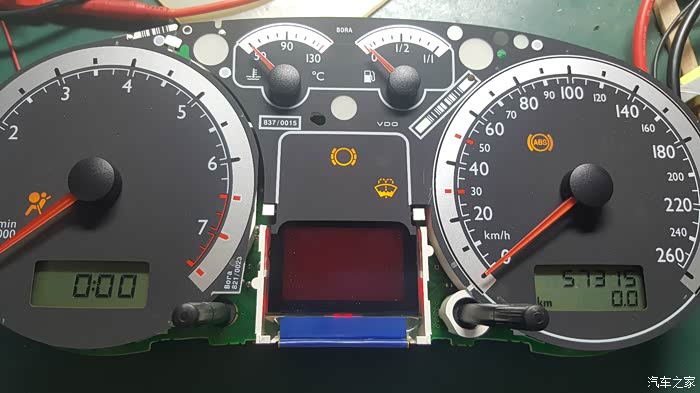

拆开，对表盘上电。

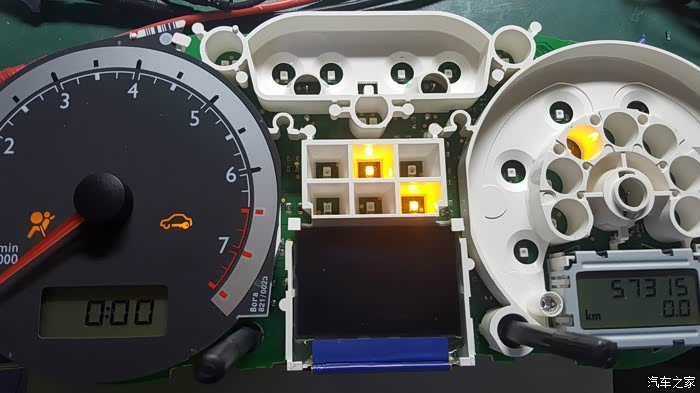

屏幕没显示，怎么看都看不到字迹。询问坛友，答复他们拆完屏蔽盖就这样了，此时感觉要坏。

先查查问题吧，拆下驱动小板分析走线。
当用吸锡烙铁在背面逐一焊下驱动小板的引脚，翻过来看驱动小板的时候，发现问题了。

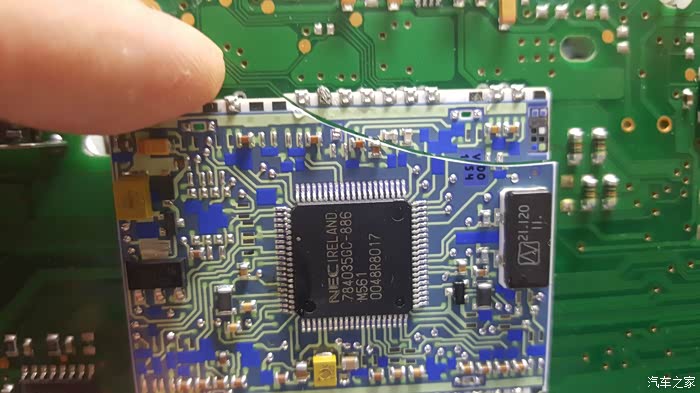

驱动小板的陶瓷基板断裂了。。。这种陶瓷基板很脆弱，不同于常见的玻纤板之类的PCB。开始没发现是因为有引脚固定，没有位移，基板的裂缝没有这么明显。为什么会断裂。。。回想到坛友说他们拆开屏蔽罩就没字迹了。拍图片询问坛友，问他拆屏蔽罩的时候有没有很用力的撬。。。坛友答复：有。告知他这PCB是陶瓷的，不能很用力。坛友表示他没听过陶瓷的PCB，以为是普通的PCB，撬也没事。

没办法，这样的陶瓷PCB基板废了。拆那块坏表盘的吧。

当把另一块液晶驱动小板装上后，上电，屏幕竟然背光不亮，表盘显示也怪怪的。

再次询问坛友，他那块死机的表盘液晶显示是否正常？答：屏幕不亮的。。。。这真是磨难。看来那块表盘的驱动小板也是有问题的。没办法继续修吧。

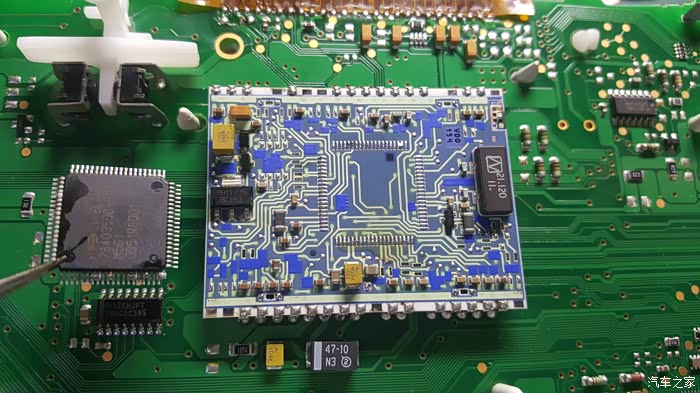

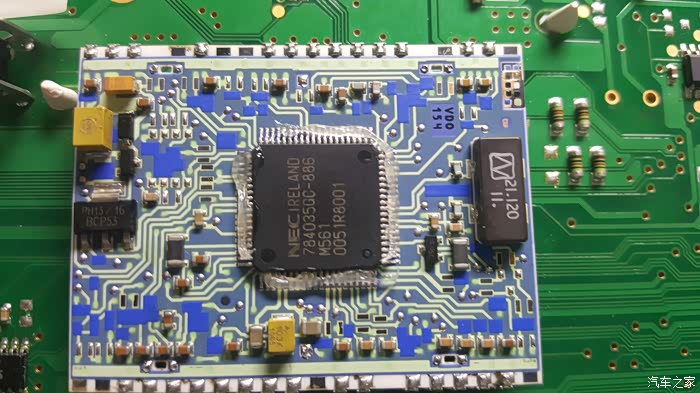

测量这块驱动小板的MCU引脚的工作电压满足。当用示波器测试晶振引脚，波形不正常。更换晶振后波形依旧。。。应该是MCU的问题了，决定换MCU。拆下故障MCU，将断裂PCB的MCU换上去。

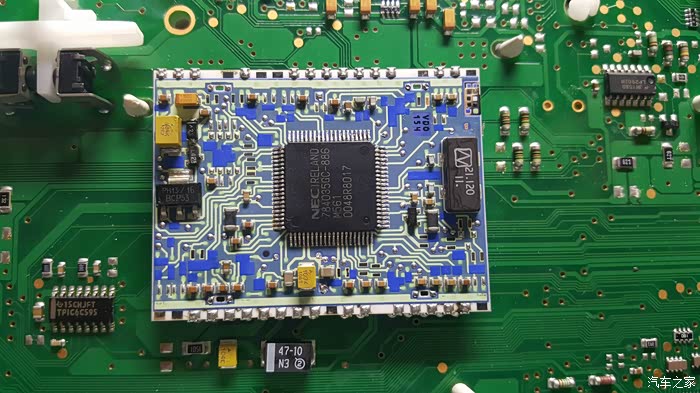

装上去对好位置，涂抹助焊剂。

在几个位置上焊锡固定位置。

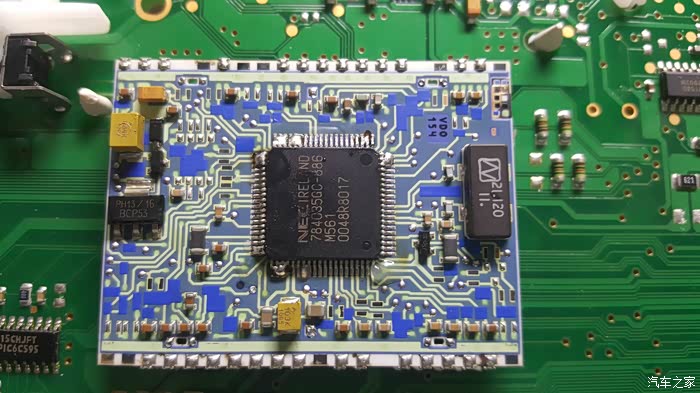

焊接完成。

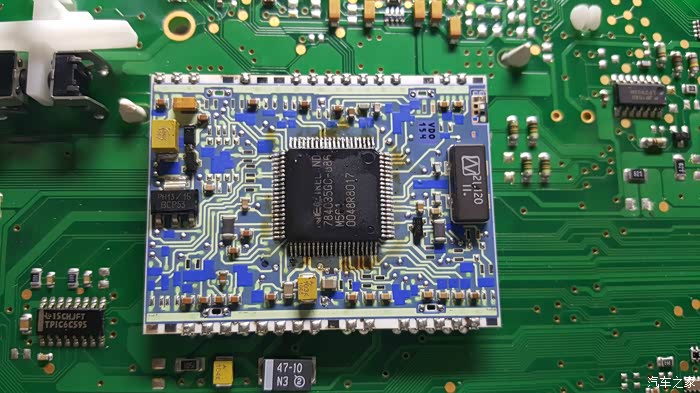

检查焊接引脚，做好卫生。更换成功。

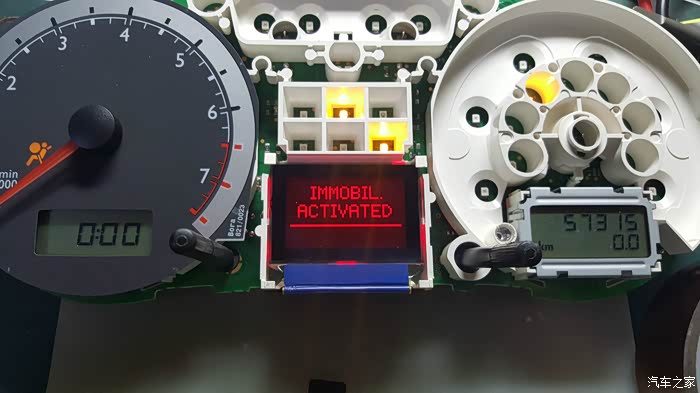

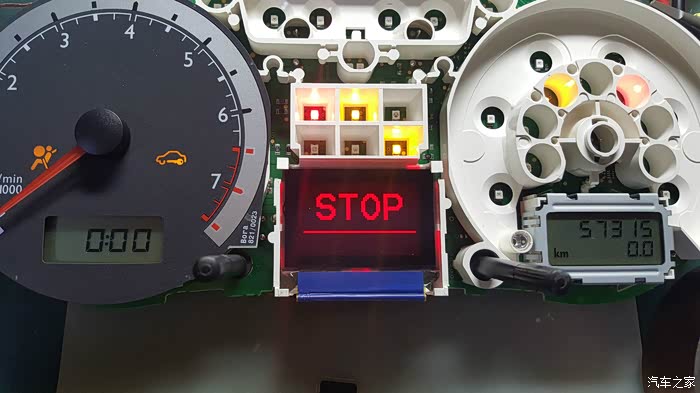

给表盘上电，见证奇迹的时刻到了。

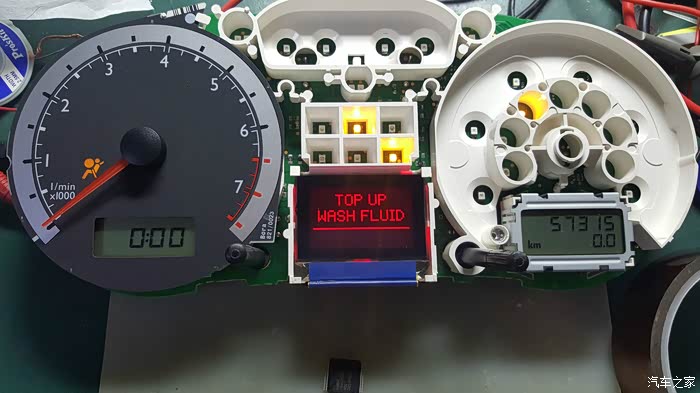

修复成功，装复表盘。
修复分析：开始的红屏表盘其实只是一个简单的电阻问题，由于坛友不知道陶瓷PCB基板的脆弱，拆卸屏蔽罩的时候把基板弄断裂。
死机的表盘由于MCU故障，造成上电液晶没显示，背光不亮，表盘显示错乱。
结果还是好的，表盘修复了。


再次包装给坛友快递回去，这次扔出去也不会坏了。
