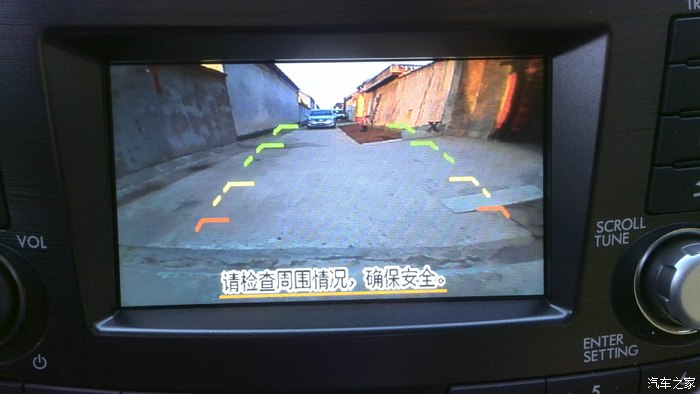

凯越成功移植斯巴鲁傲虎单碟CD主机-新增倒车影像输入

凯越的音响效果大家都见识过了，实在是难以忍受，本来想更换四门喇叭升级音响。无意间在本论坛看见有个凯友想安装斯巴鲁傲虎的CD主机，因为难度太大放弃了。抱着试一试的心态也在某宝买

了一个，毕竟花不了多少钱。准备折腾一次看看。话不多说，先上图！

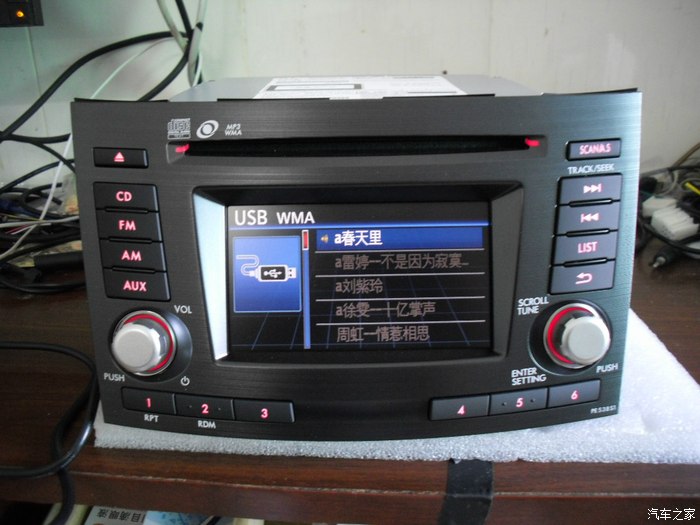

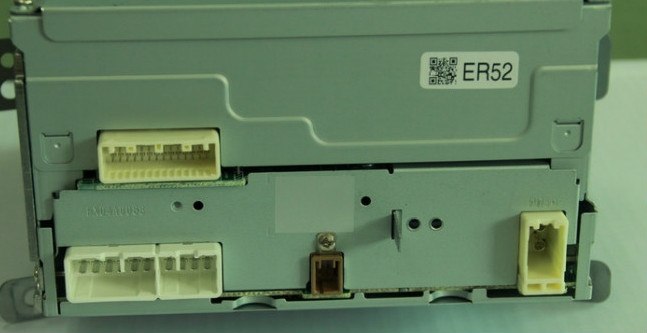

买的主机：

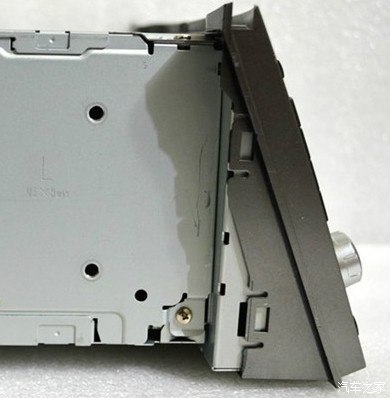

这款主机是大面板，斜面的。要安装在凯越车上只有两种途径，一是切割主机的面板，下面切割成跟凯越一样的弧度。二是切割凯越的中控面板，使其适合CD主机的面板。由于对改装没有完全的信心，担心凯越中控面板切割后改装不成功，因此决定执行第一套方案：切割主机面板。

由于它的面板是大斜面的非标准面板所以价格比较便宜。但是也给改装带来了难度。首先要把这个斜面支架拆掉！
因为面板与主机之间的连接是40P的软排线，这点还是比较惊喜的！

开始动工。。。。。。此处省略一万字。。。。

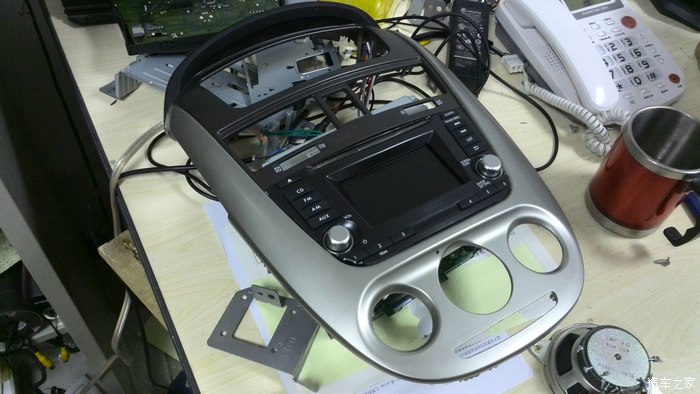

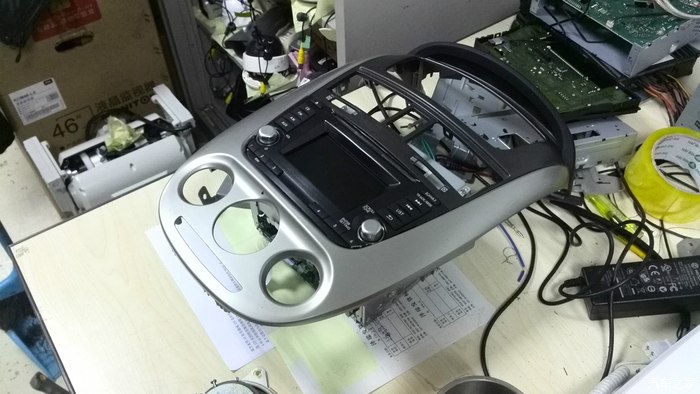

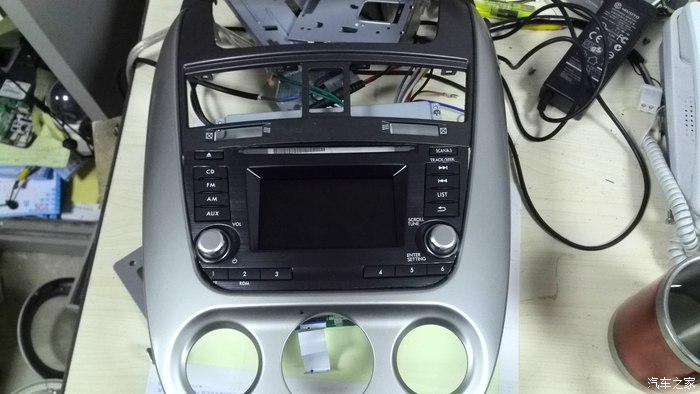

历尽千辛万苦，多少次的想放弃之后初见成型，能用的工具全用上了，锯条，平挫，圆锉，壁纸刀，电烙铁等等，，，


后面用AB胶固定。至此面板改装告一段落。

问题来了!怎么固定主机呢？？？斯巴鲁的主机两边的耳朵跟凯越的大相径庭。没办法，只能考虑废掉凯越的主机，把凯越的主机一部分移植到斯巴鲁主机上面，说干就干！拆掉凯越主机的固定铁架子，开始了又一段痛苦的旅程！

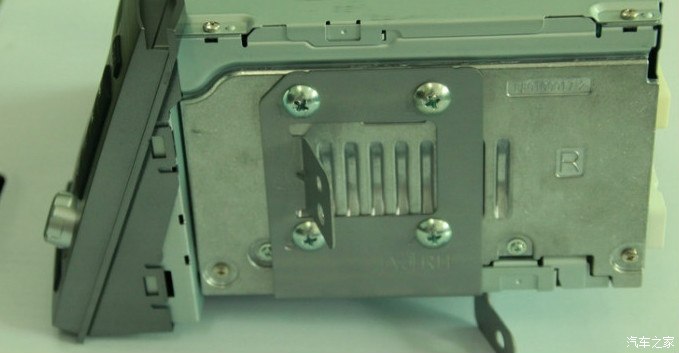

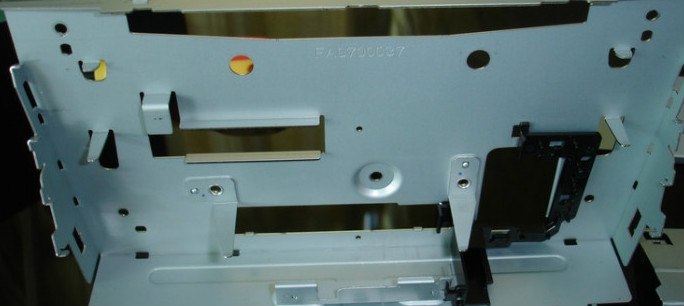

凯越的铁架，用角磨机把所有的突出部分全部磨平，用切割机切了两个长方形的洞，一个洞是放碟片的，另一个洞是出排线的。用电钻打了4个孔，用来上螺丝固定到斯巴鲁CD主机上的！

暴力改装到此告一段落。

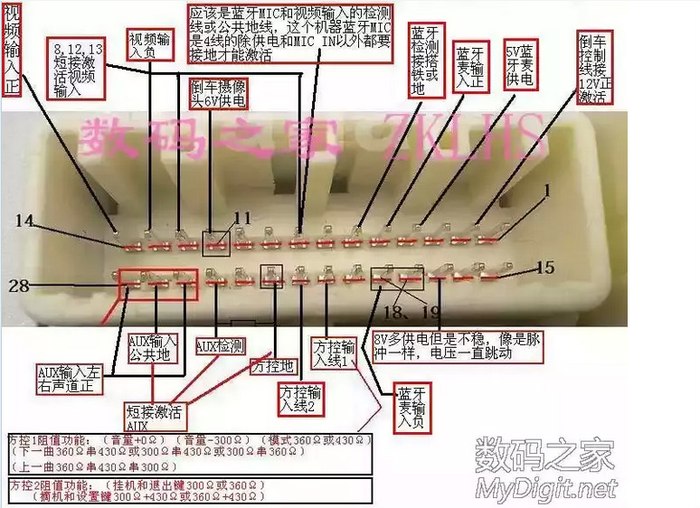

开始功能接线测试！网上各种搜索之后找到下图宝典：


根据接线定义焊接线缆，买了一个电源喇叭的连接线，那个比较便宜，才8块钱。蓝牙，AUX以及倒车视频输入插头某宝居然要加60大元！鄙视一下，我的主机才90元买的！花60元买个插头总感觉亏得慌。决定自己动手焊接！

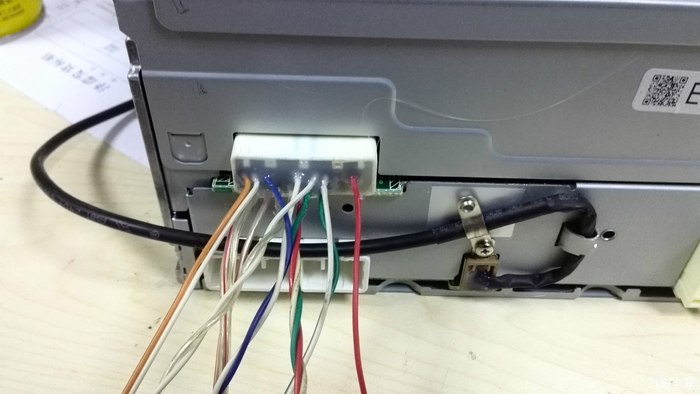

焊接完毕用热熔胶固定。

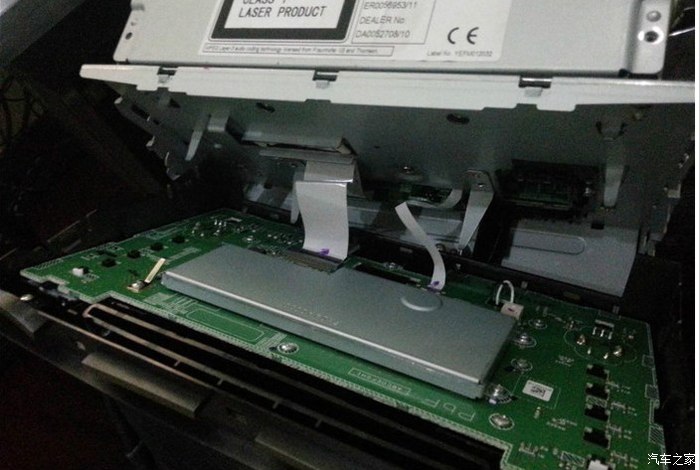

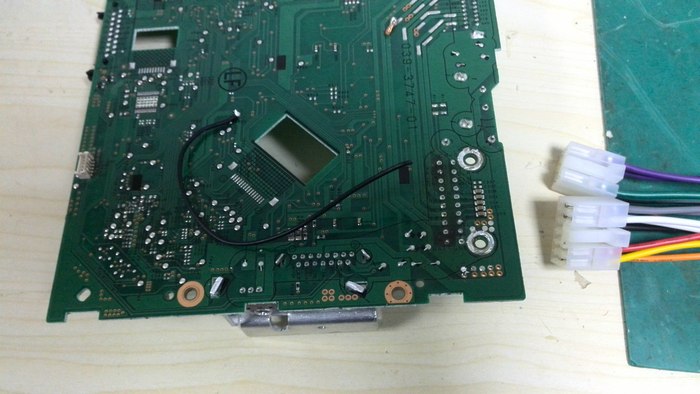

既然已经破坏了凯越的主机干脆充分利用，动手做无损连接插头！,下图为凯越的主板：

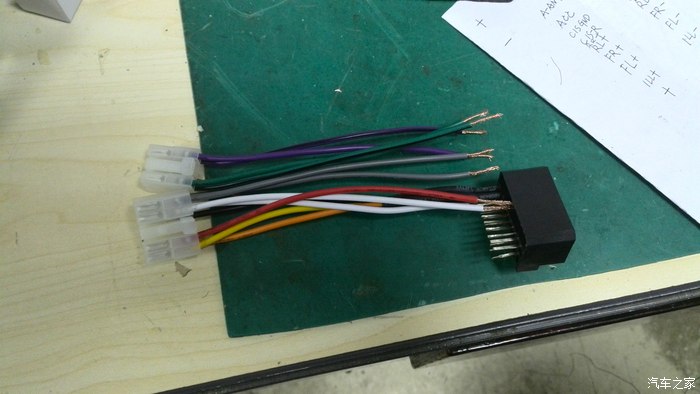

把插头焊下来，
跟斯巴鲁的插头按线序对接！接线定义在凯越的电路板上有印刷。

拆装中控上螺丝接线省略，论坛有一大堆拆装教程了，在此不重复。

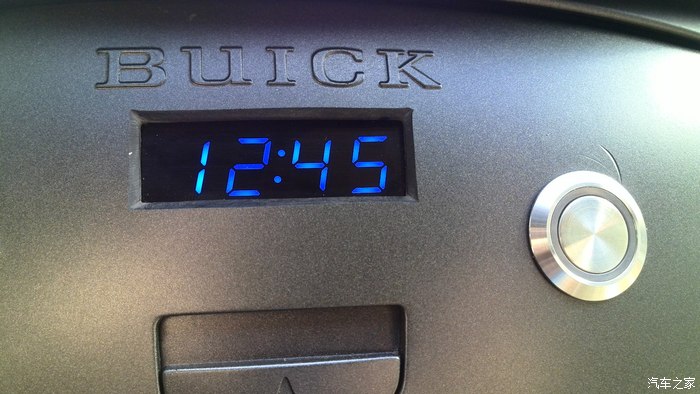

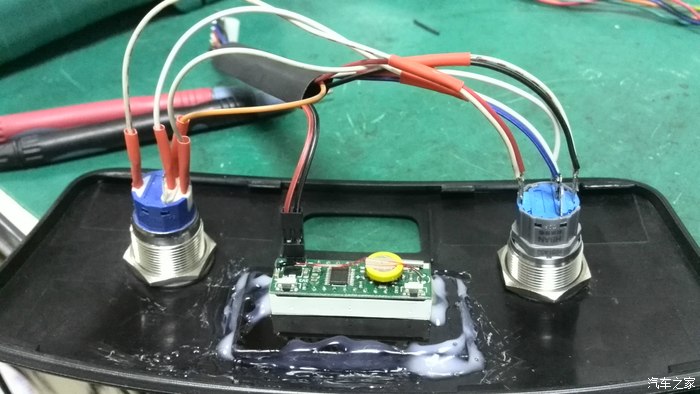

蓝牙电话接听跟挂断的按钮没有地方装，最后还是装在了中控储物盒上面了，买的是带灯的不锈钢按钮，顺便某宝买了个电子钟，在储物盒上掏了个洞安装上了。

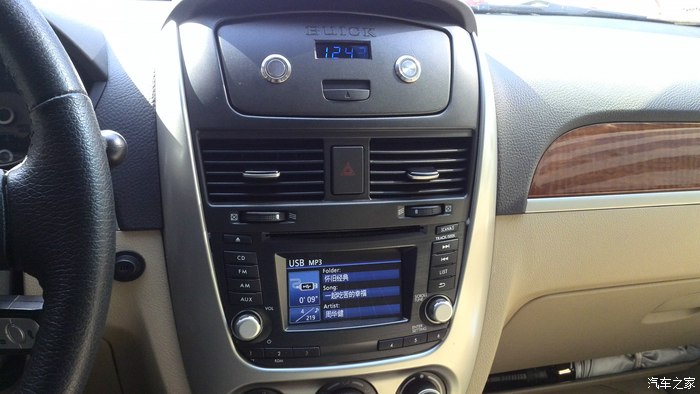

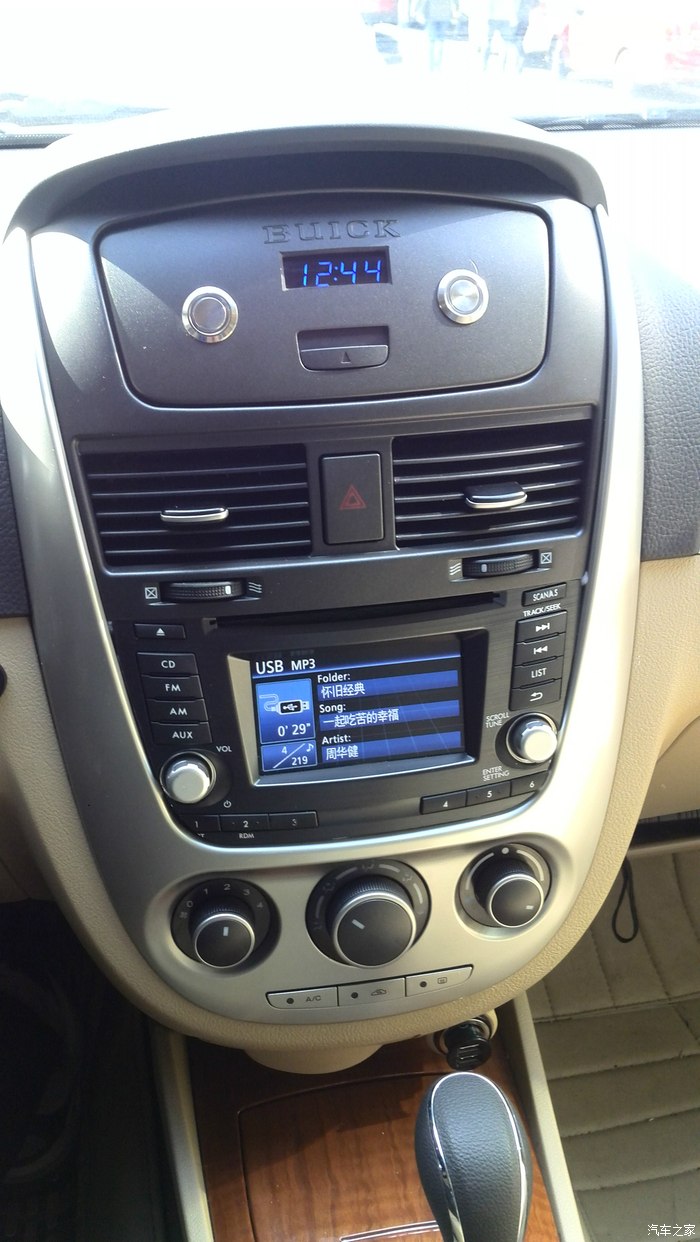

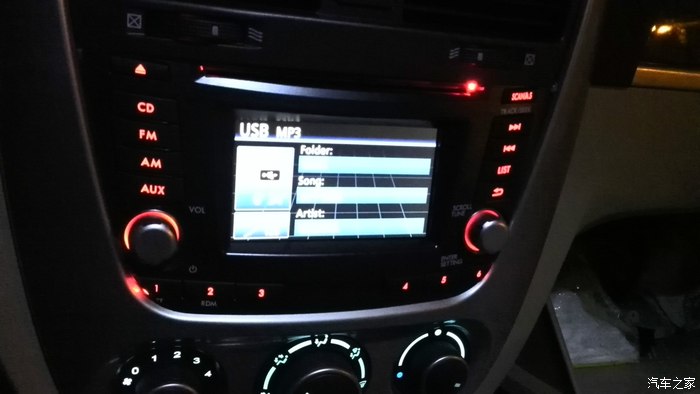

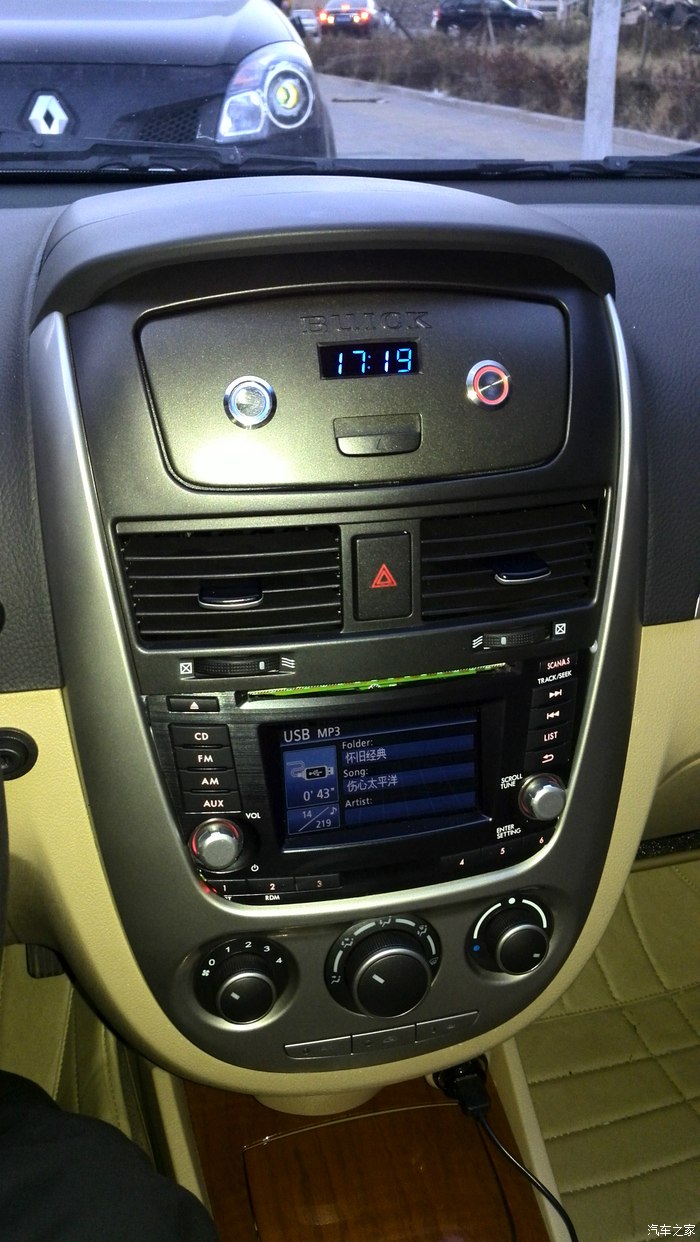

上最后终效果图！

第一次改装，第一次发帖，勿喷！改了主机后发现根本就不需要换喇叭，效果非常棒，不愧是松下做出来的机子。同时也发现原来凯越的喇叭效果还是不错的。低音雄厚，高音层析分明。唯一缺点是开大了低音车门里面有共振声音，这个恐怕要上隔音棉了。
