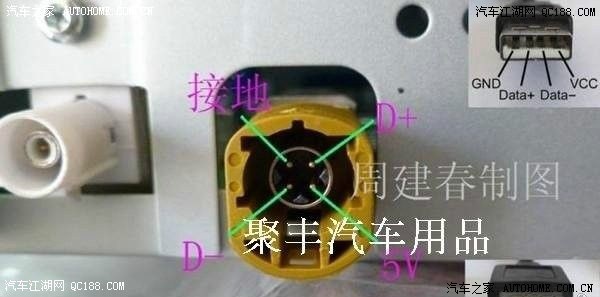

RCD510安装作业网关线从诊断口接入，无需破线无需费力拆网关插头

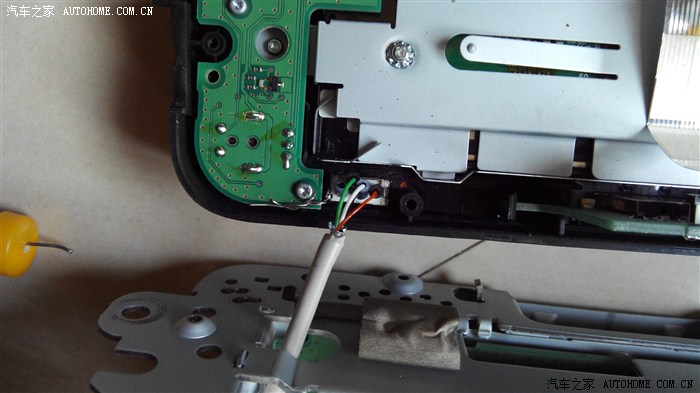

本人手智昕锐，最近搞到一个便宜的RCD510，立即着手亲自动手安装，事前没少做功课，拆旧机器装新机器，这样的过程太简单，略过不表，关键是网关线的接入，网友都反映，非常不容易接，有两点关键点，网关位于离合器上方，插头线束很短，所以必须网关附近的小空间内完成操作，非常累人；另外，所接的舒适总线20号21号，本来有线，要么破线要么退针加转接线，增加了操作的难度。偶然的机会查到，在粉红色的OBD诊断口附近也有CAN BUS线，而且有网友破线连接成功，这给了我极大的信心，那个地方操作要方便多了，而且可以不用破线。

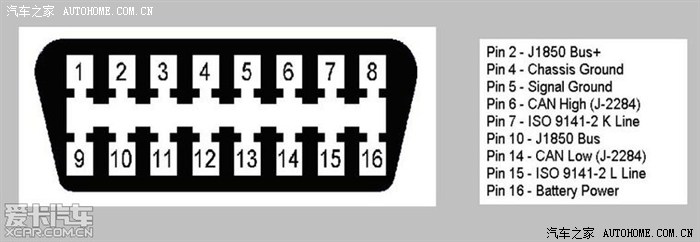

先查OBD的标准针脚定义图。上面标明6号和14号分别为can high和canlow。

说干就干，先拆OBD诊断口，在方向盘下面偏左的地方，一摸就摸到了，手伸到插口的背面，有两个塑料卡扣，扳一下，在诊断口怎么一顶就下来了，连着线拉到外面，就可以看到全貌了。

按理过程非常简单，接上RCD510的can线到6号脚和14号脚就可以了，结果接上发现，RCD510表现跟没接can线一样，依然拔钥匙不关机，失败。

网上查资料，论坛求助，过程不表。

突然发现诊断口上除了标准接线外，还有其它针脚也有线，而且有些线也是橙色线，和can线非常相似，查资料得知，诊断口上应该是诊断can总线，可能无法控制收音机设备，应该连接舒适总线，而舒适总线的线束标准颜色应该是橙绿和橙棕。我仔细查看了诊断口的线束颜色发现8号口正是橙绿色的，而和它绞合在一起的线正是9号口，目标明确，立即试验一下，先不忙着接线，将can线插入对应的插口一试，果然可以拔钥匙关机了，证明从网关插口接出的舒适总线正是连接到了诊断口。

接下来的过程就非常简单了，退针，将can线绑在针腿上在插针，OBD诊断口复原，can线捆扎好，完工。
