RCD510娱乐主机改装

RCD510娱乐主机改装——实践车：2014款速腾1.6L MT(舒适型)

---------------------------------------------------------------------------------------------------------------------------

***目录：

一．写在前面：

二．改装后效果；

三．资料查证，理论分析；

四．工具及RCD510准备；

五．拆卸与安装；

六．开机调试；

七．5053注册网关，并清楚故障码

八．结束语

---------------------------------------------------------正文-------------------------------------------------------------

写在前面：

       分享是一种快乐、分享是一种幸福！分享给喜欢折腾，想要折腾，还未折腾的伙伴们！

       14款改款 1.6L MT（手动舒适型）娱乐主机比较实用，功能简单，容易上手；一次偶然的机会在X宝网上搜索RCD510的信息，有很多迈腾，帕萨特全新拆机件，价格约280大洋；相比后装市场导航面板3K-4K，有相当的优势；

       综合评估：后装导航主机功能丰富，制造商也有德赛等大厂的，但价格较高；原厂拆机件RCD510价格比较实惠（德尔福生产，同时导航一直用手机高德导航），于是决定动手收集资料，并进行论证；

       这里和大家分享一下个人实践经历，希望能给予需要帮忙的朋友提供点微薄参考，大喜！

---------------------------------------------------------------------------------------------------------------------------

二．改装后效果：

      2.1 改装前照片（提车后拍摄的）：功能就是实用

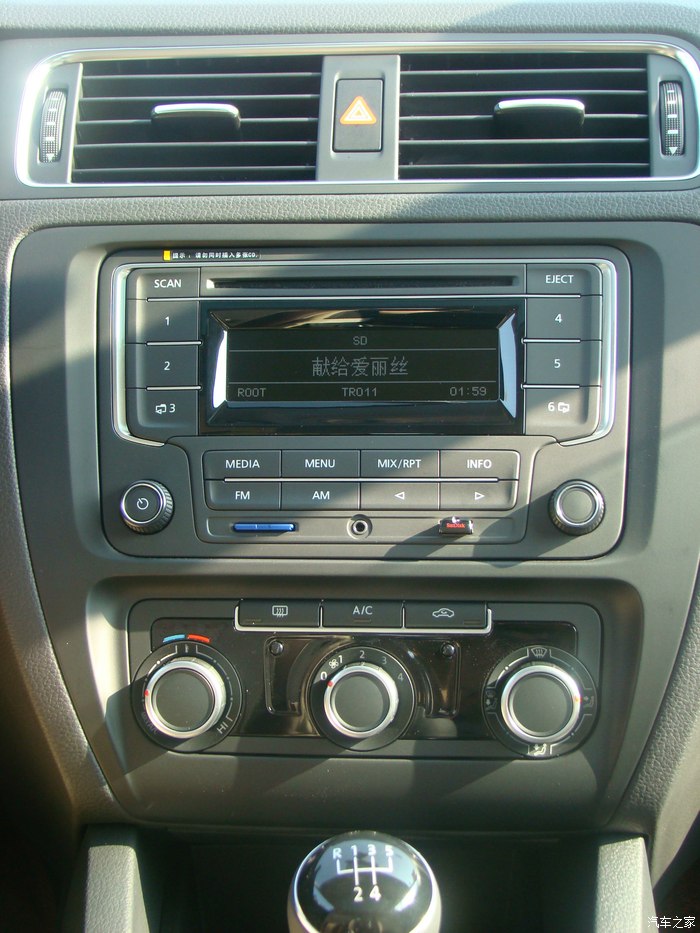

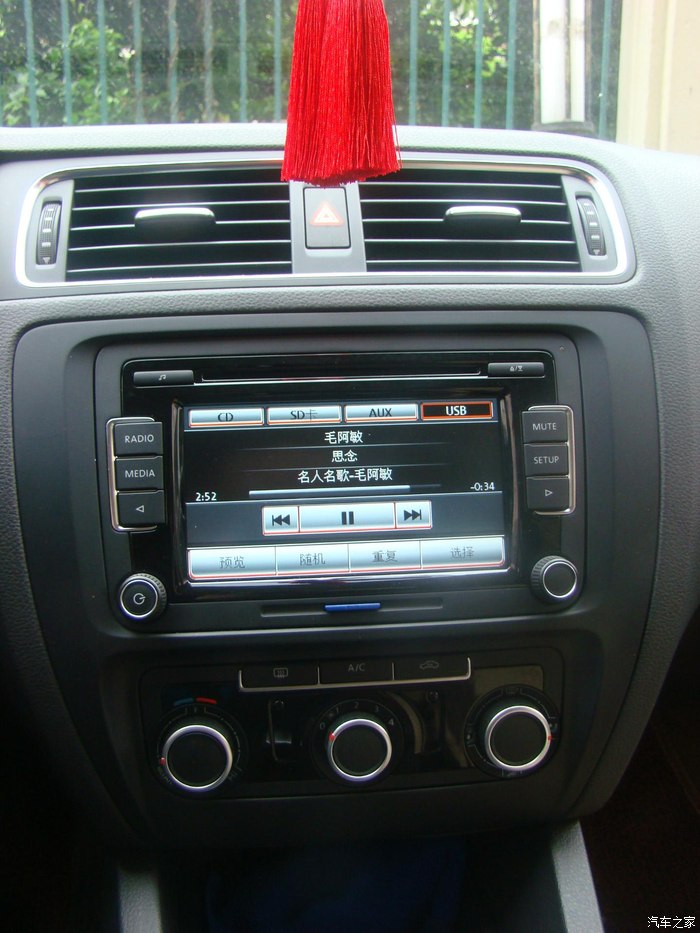

      2.2 改装后照片：不得不说大众汽车平台化做的比较好（拆下来，安装上去，定位尺寸完全一致），感觉视觉上提升了，与空调（HVAC）色调一致，音质确实提升了。经过一番折腾，心里还是比较满意的，窃喜；

---------------------------------------------------------------------------------------------------------------------------

三．资料查证，理论分析：

       3.1 RCD510支持CAN总线通讯（原车娱乐面板无总线通讯），如果改装必须解决总线连接问题；

             3.1.1 使用后装系统解码器；

             3.1.2 连接到整车的CAN网络；

             使用后装解密器改装比较便捷，背光不支持可调，失去了原汁原味，果断放弃了；速腾整车架构中CAN总线约分为“驱动系统CAN网络”，“娱乐系统CAN网络”，“舒适/便捷系统CAN网络”等。经过查找资料RCD510需要连接至“娱乐系统CAN”。因为1.6L车型简配，网关功能集成在了BCM中，无“娱乐系统CAN”（1.4T，1.8T车型是有的，并且有独立网关，在方向盘下方，油门上方位置），有“便捷/舒适系统CAN”；

              经过查证资料，RCD510可以连接到“舒适/便捷系统CAN”，并且电动空调即为“舒适/便捷系统CAN”网络上的的一个节点（同时在娱乐面板下方，改装接线比较便捷）；

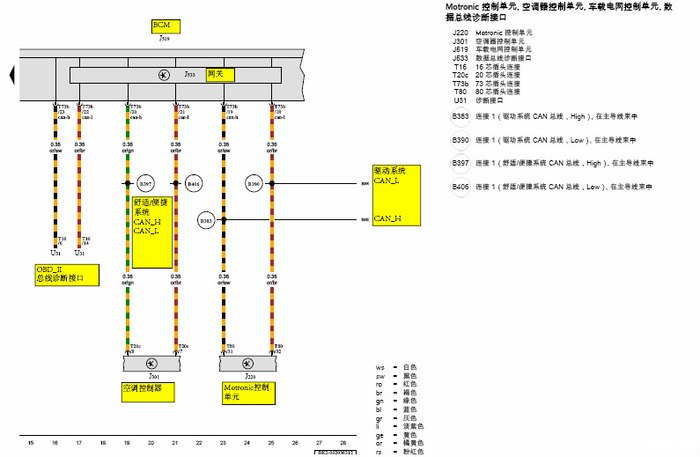

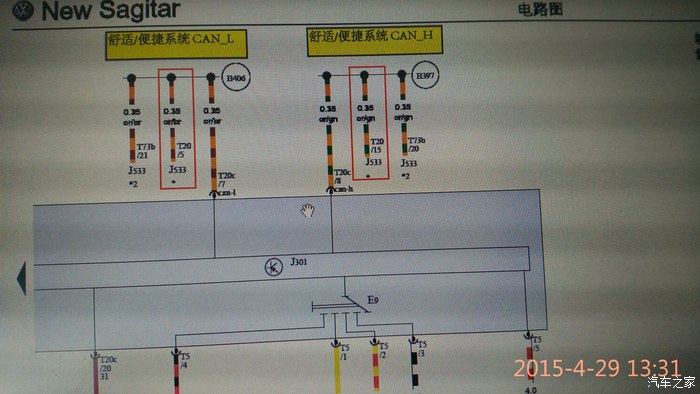

        3.2 BCM集成网络功能及CAN网络分配（如图示标注）：

              BCM J519集成 网关J533功能，空调控制电源J301连接在“舒适/便捷系统CAN”网络上；

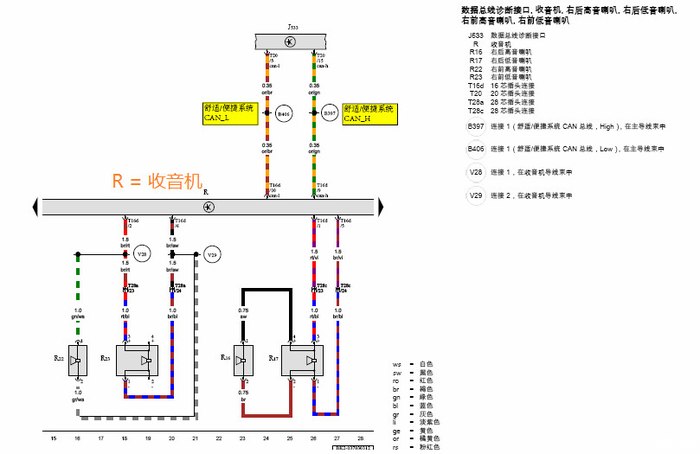

        3.3 收音机连接至“舒适/便捷系统CAN”网络图：

              R 表示收音机 （请留意电路图中，每一车门上都是配置2个喇叭的）

          以上从图纸分析，RCD510支持连接“舒适/便捷系统CAN”，并可就近连接至空调接线端子上；同时向X宝网钻石级卖家求证（承诺确保改装成功，完美匹配整车网络，否则全额退款），于是怀揣着对于技术的执着，内心的忐忑，进行了改装工作（事实证明，经过多方信息论证，深入分析，敢想敢做，离成功就不远了）；

---------------------------------------------------------------------------------------------------------------------------

四．工具及RCD510准备：

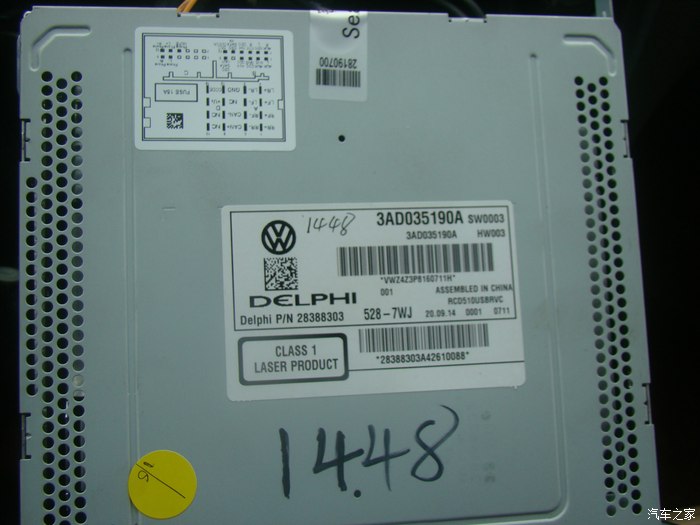

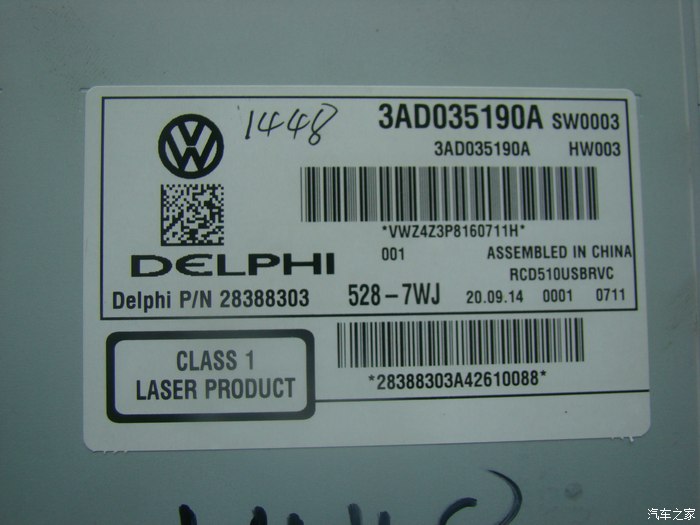

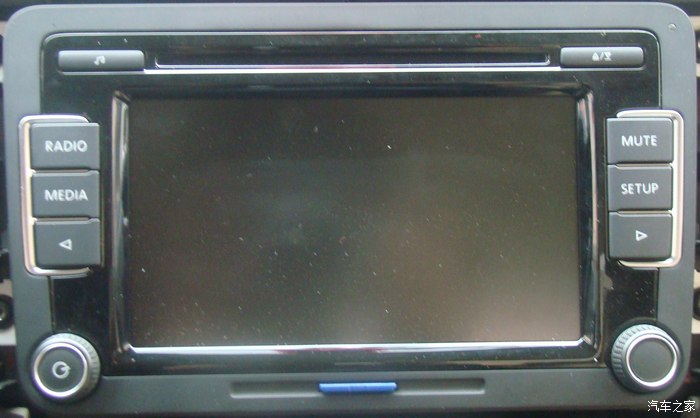

       4.1 迈腾RCD510全新拆机件主机1台（考虑到速腾，迈腾同为一汽大众生产，技术兼容性较好；颜色匹配与空调风格类似，外灰内黑，比较协调。）；

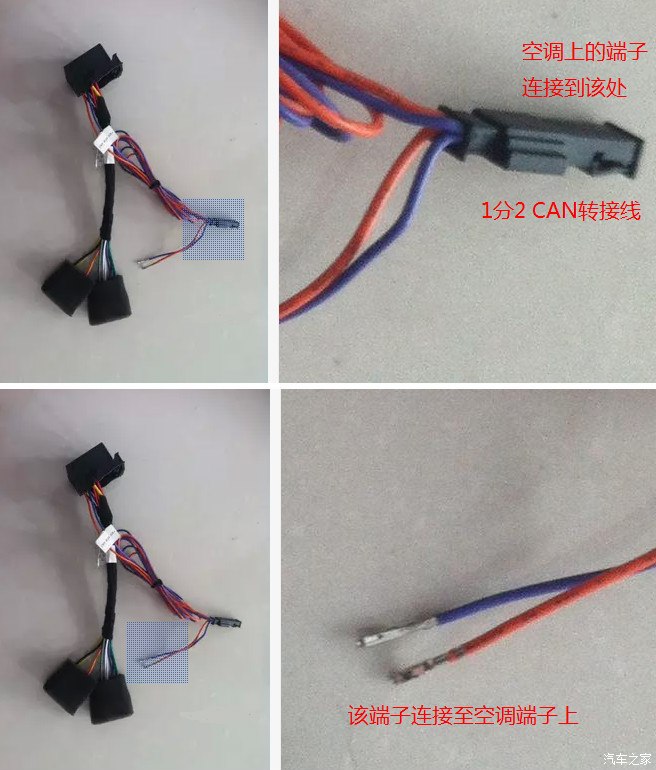

       4.2 速腾1.6转为转接线（CAN总线1分2线），支持免破线；

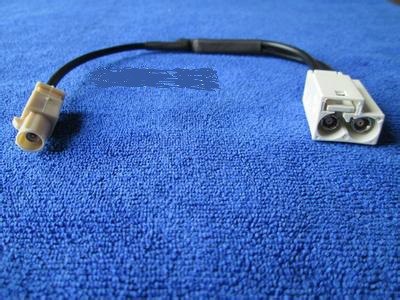

       4.3 RCD510 FM收音机天线 2合1 转接线；

          备注: 购买线束时,没有拍照,该图片来自互联网

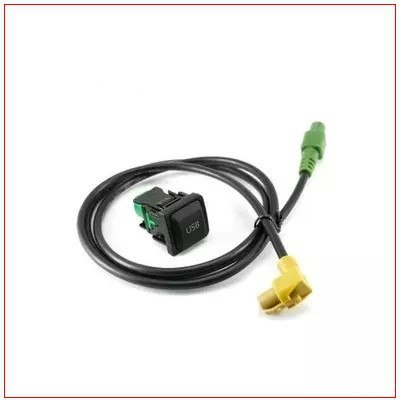

       4.4 RCD510 USB转接线;

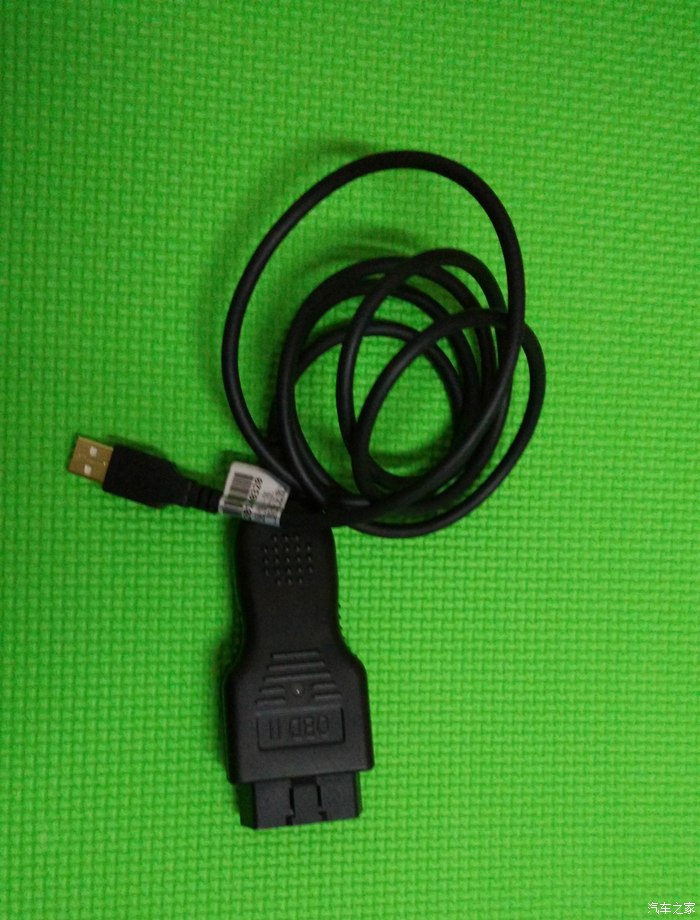

       4.5 5053数据线，用于网关注册，清除故障码；

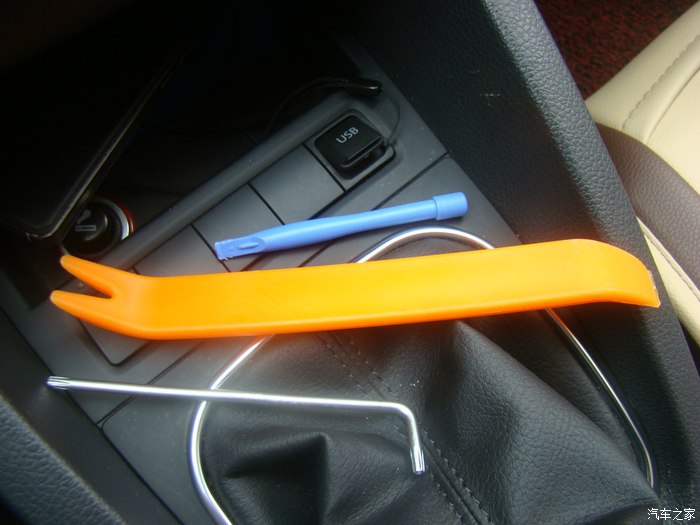

       4.6 T20螺丝刀及塑料拆拆卸工具，扎带等

---------------------------------------------------------------------------------------------------------------------------

五．拆卸与安装（拆卸前关闭发动机，并拔掉遥控钥匙或机械钥匙）：

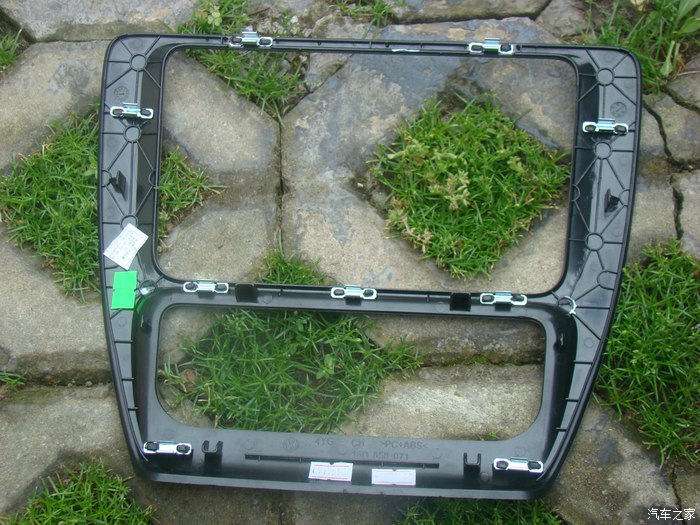

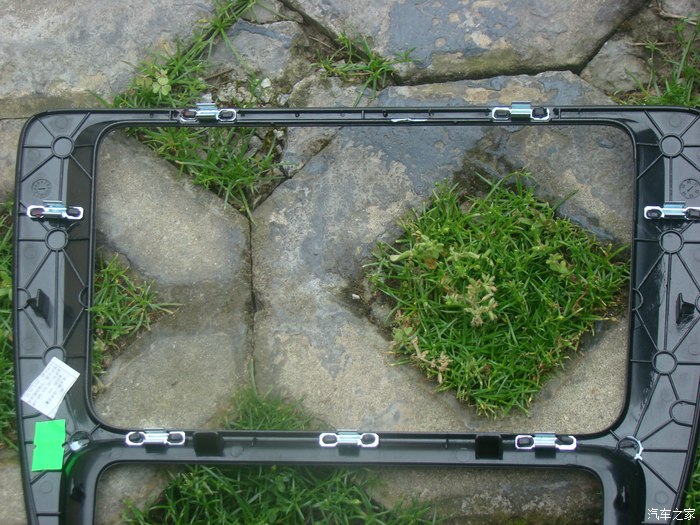

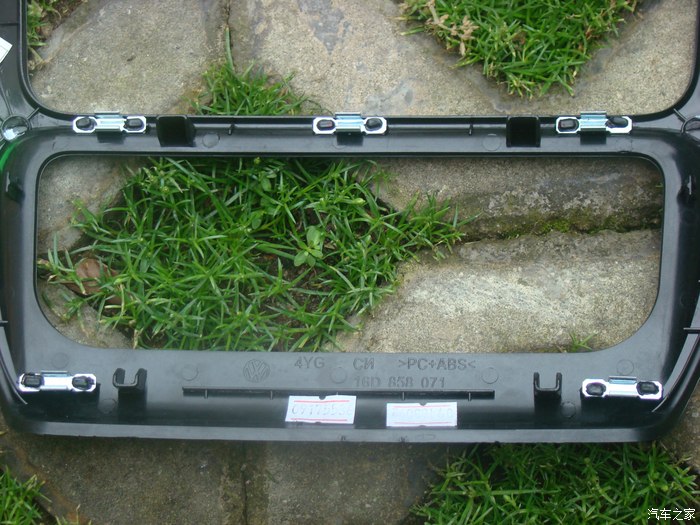

       5.1 拆卸面盖，如下图从空调下方开始，稍微用力即可打开（图片中为定位卡扣）；

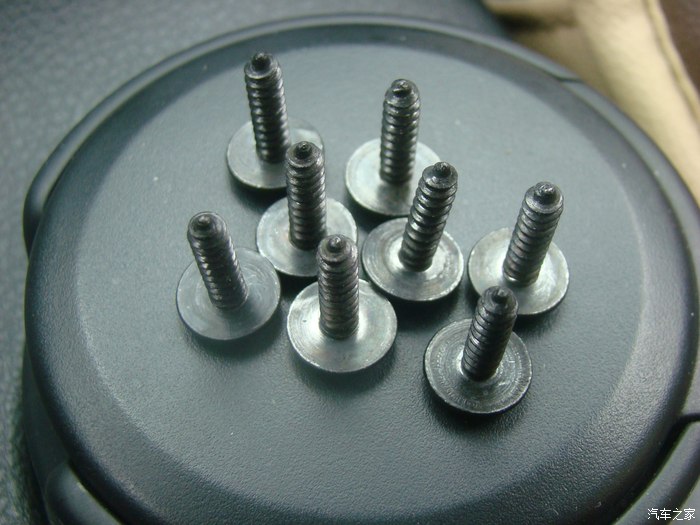

       5.2 使用T20螺丝刀采血娱乐，空调8颗螺钉（放在固定位置并保持好），并取下空调及娱乐面板；

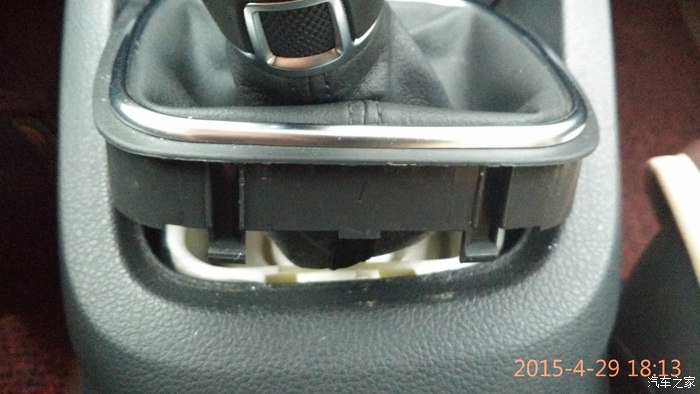

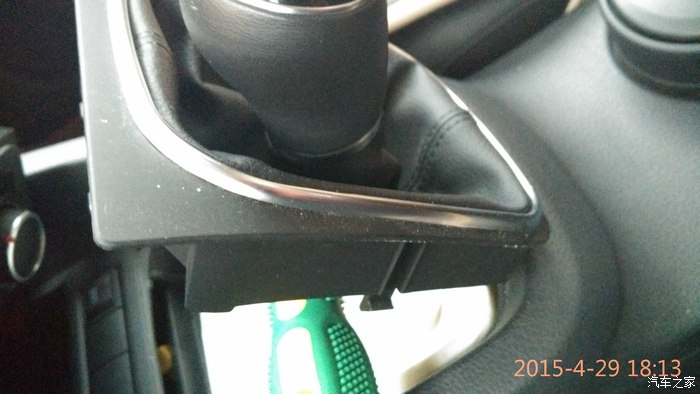

       5.3 拆卸拍档堵盖，安装USB线束；

             使用金属平口螺丝从图示卡扣位置轻微用力取下堵盖后，使用T20螺丝拆卸2跟螺钉，取消拍当处储物盒，安装

             USB插座并把USB线束从储物盒下方缺口处放置到娱乐面板后方，以便于备用；

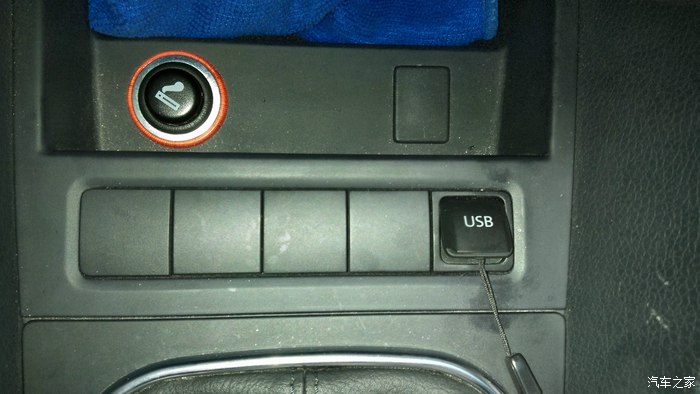

              安装好USB插座及线束后图片(AUX平时不用，没有改装)

       5.4 拆卸空调面板线束，使用速腾1.6转为转接线（CAN总线1分2线）连接空调端子上，不用破坏整车线束；

            5.4.1 如下图，需要连接的端子为端子A

         5.4.2 如下图: 端子A pin7为CAN_L， pin8 为CAN_H

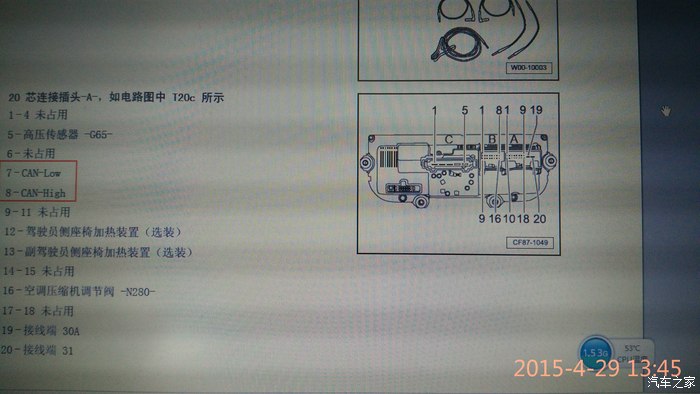

         5.4.3 如下图, 端子A的中文定义，请关注7,8管脚

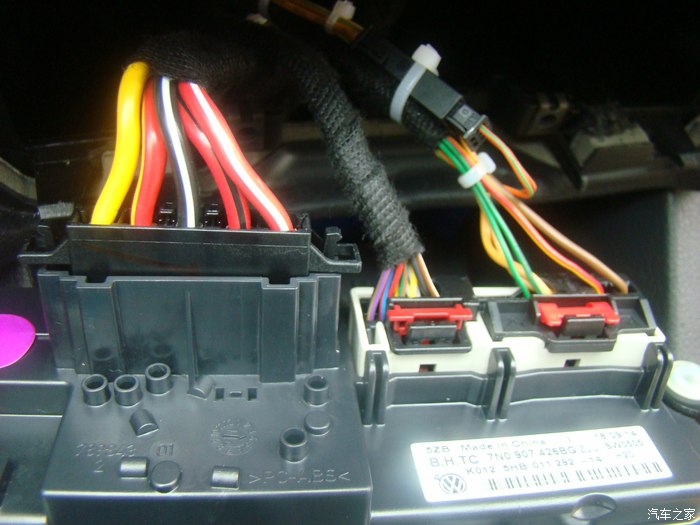

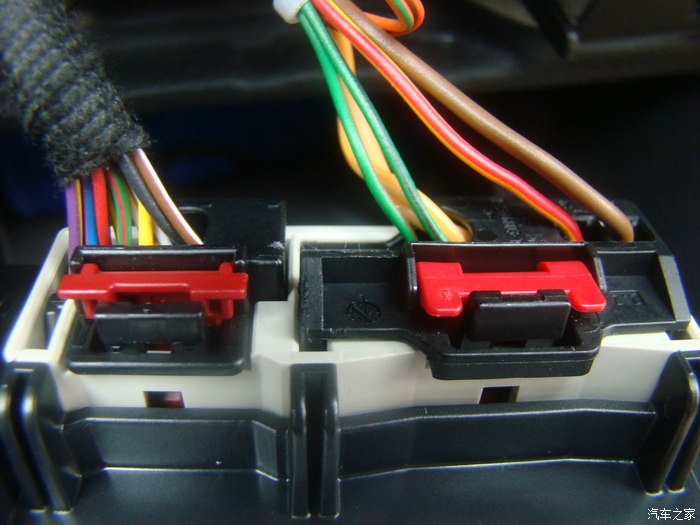

        5.4.4 如下图，端子A位置（从右到左第一个为端子A）

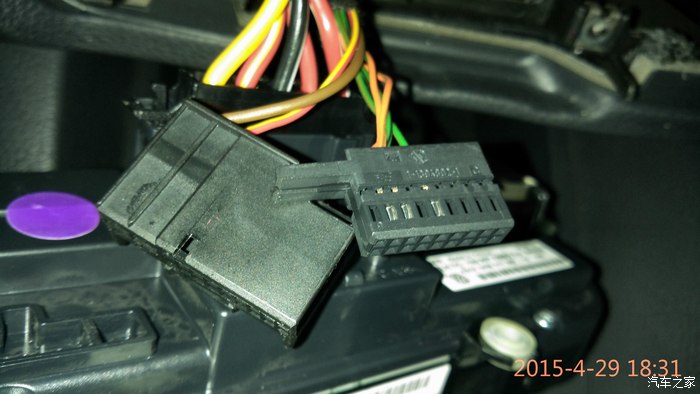

        5.4.5 如下图，端子A的拆卸过程（垂直向上提起红色二次安全扣，水平方向按压黑色安全卡扣即可取下端子）

         5.4.6 如下图，拆卸端子A护套（使用平口螺丝刀顶住端子A上的缺口，水平拉出PIN针组件）

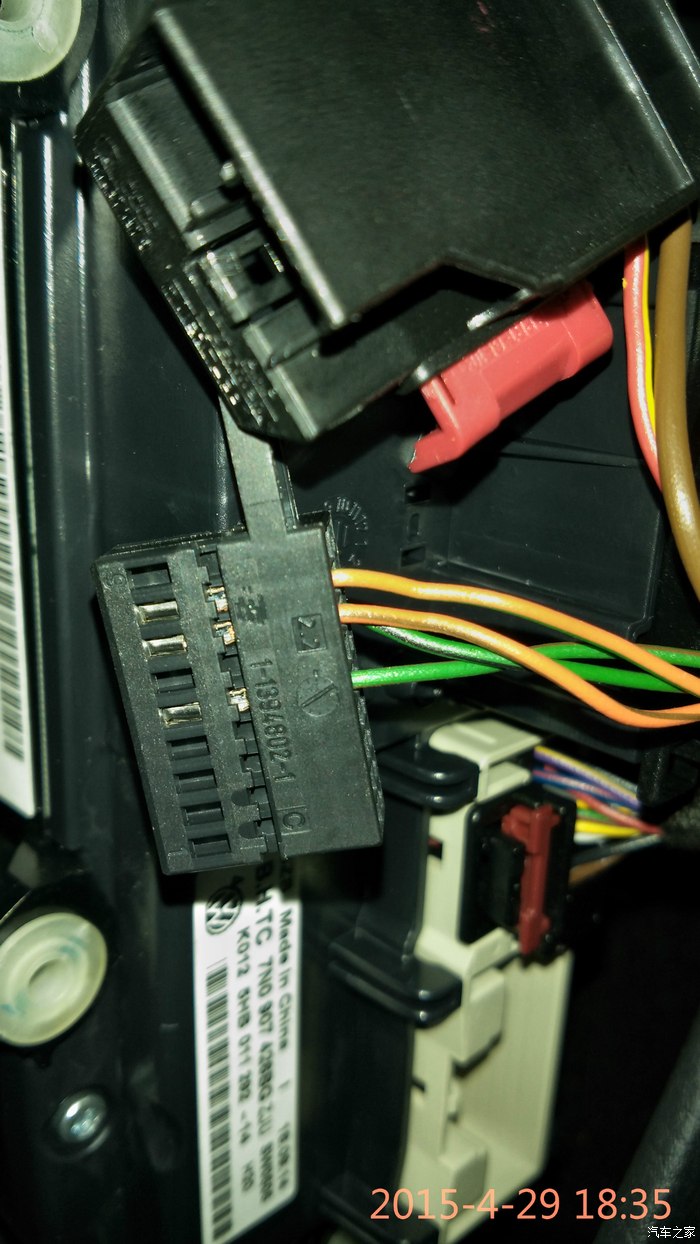

         5.4.7 如下图，拆卸图中粉色线（拆一根，连接到1分2线上一根，避免连接错误），注意脚位定义（pin7为CAN_L， pin8 为CAN_H）；

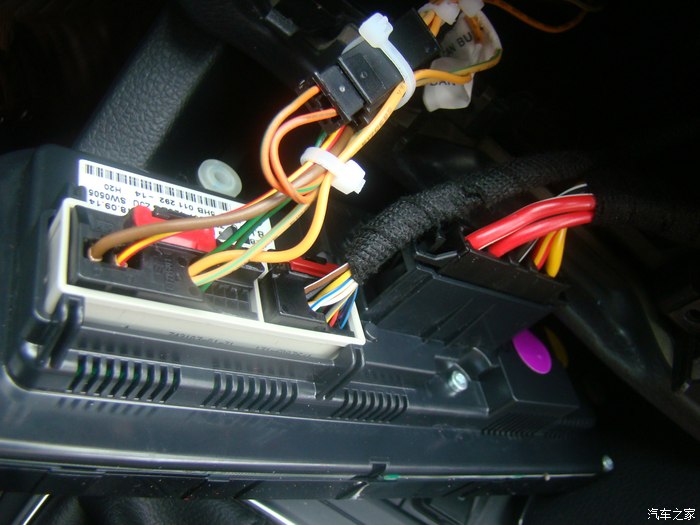

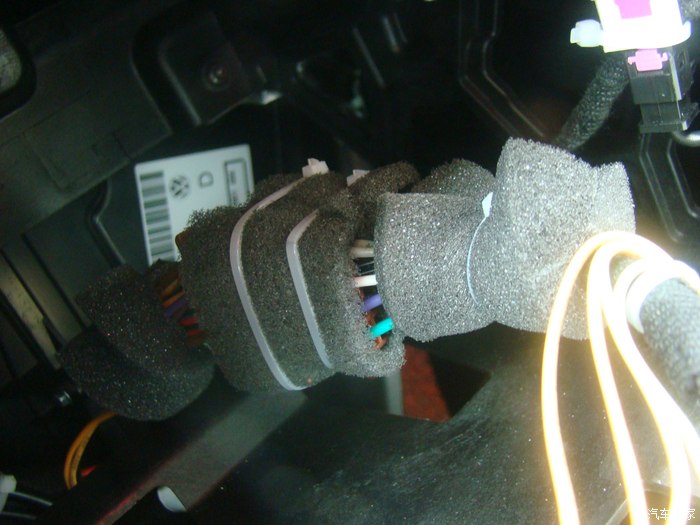

         5.4.8 如下图， 连接好CAN总线后，装配好端子A，并使用扎带做好线束固定（注意美观），同时连接好空调线束

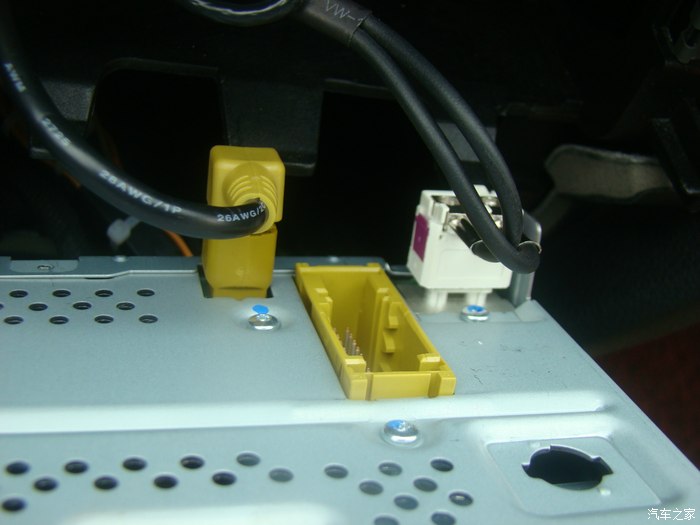

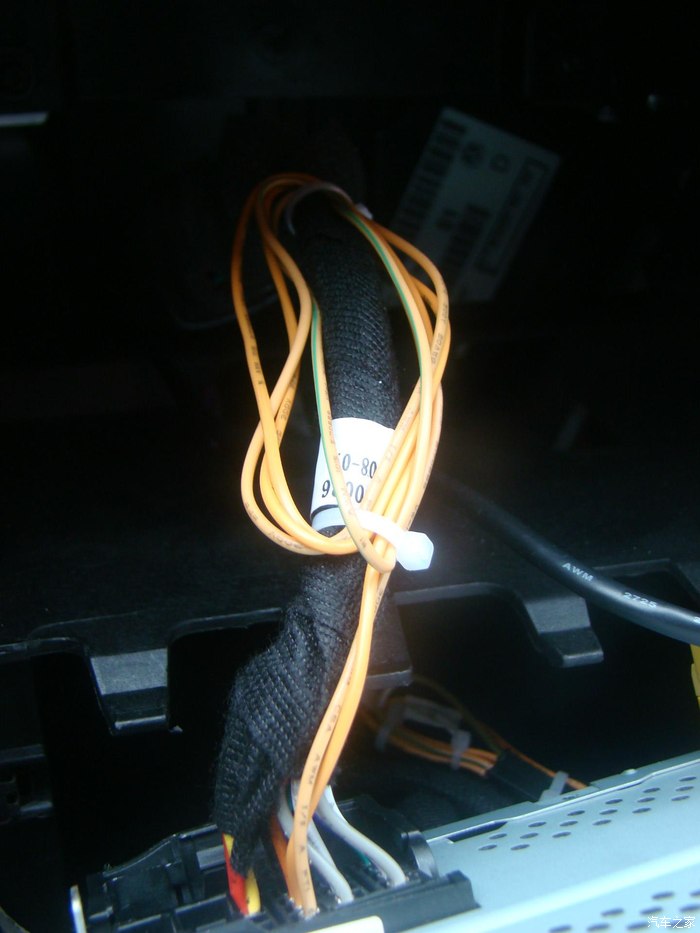

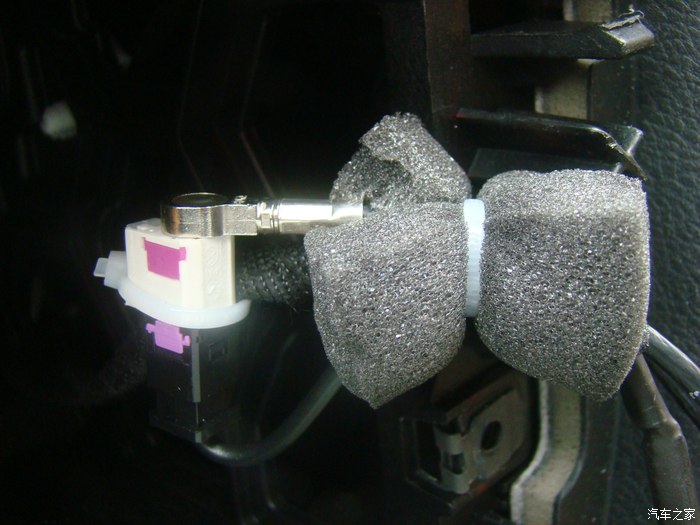

       5.5 安装转接线束，USB，收音机天线，并做好线束捆绑；

       总结，以上需要一定动手能力，遇到问题时不要着急，按照步骤把动作仔细完成，等做成功了，会有很大的收获。

---------------------------------------------------------------------------------------------------------------------------

六．开机调试：

       插入点火钥匙（不需要启动发动机），检查如下功能：

        6.1 验证收音机，U盘，SD卡，CD机是否都能正常工作（如果不能工作检查线束连接）；

        6.2 打开小灯开关，检查  RCD510背光是否点亮，同时是否支持调光开关调整亮暗（如果背光不亮，检查CAN线连接反了，如CAN_H 连接到了CAN_L）；

        总结，只要线束连接到位，这一步工作非常便捷，一般都不会遇到问题；调试完成后安装8颗固定螺钉，注意RCD510的定位间隙（在螺钉打紧前，可以用护板比划下）；空调面板为护板约束定位，不需要额外关注；以上，支持把护板安装到位；

---------------------------------------------------------------------------------------------------------------------------

七．5053注册网关，并清楚故障码：

       7.1 产生故障码的原因：因我们在使用CAN 1分2从空调面板连接线束的时候，空调面板连接器被拔掉，整车自诊断系统会判断出"空调面板CAN节点丢失"（RCD510也为重新连接），所以会产品有关空调，娱乐面板的故障码；

       7.2 娱乐面板产生“喇叭”缺失的原因：

            3.3条电路图中额外提及了后门上有2个喇叭，因为1.6L速腾简配掉一个喇叭，所以会产生“喇叭丢失”的诊断信息，所以知道了原因，这个故障码就不用担心了（只有后门加装喇叭后会错误诊断会消失，感觉没有必要）。

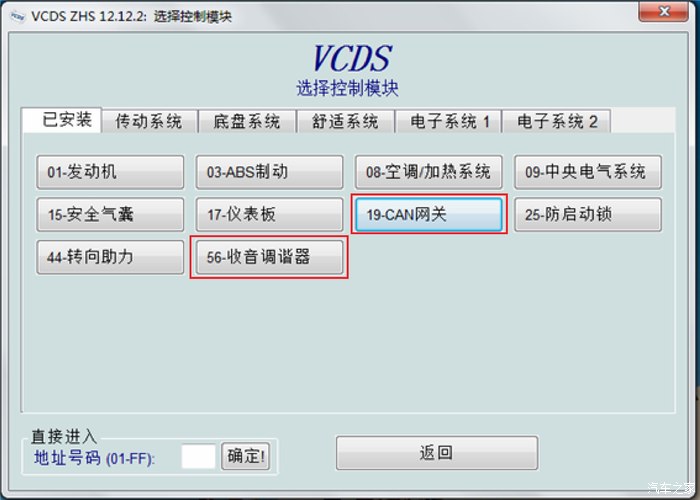

       7.3 打开5050选择模块（可以看到“已安装”列表中多了“56-收音机调谐器”），点击“19-CAN网关”进入网关

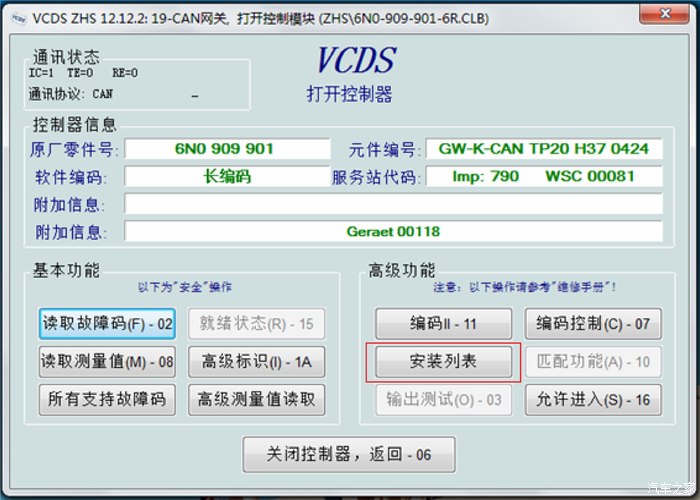

       7.4 如下图，点击“安装列表”进入注册模块列表

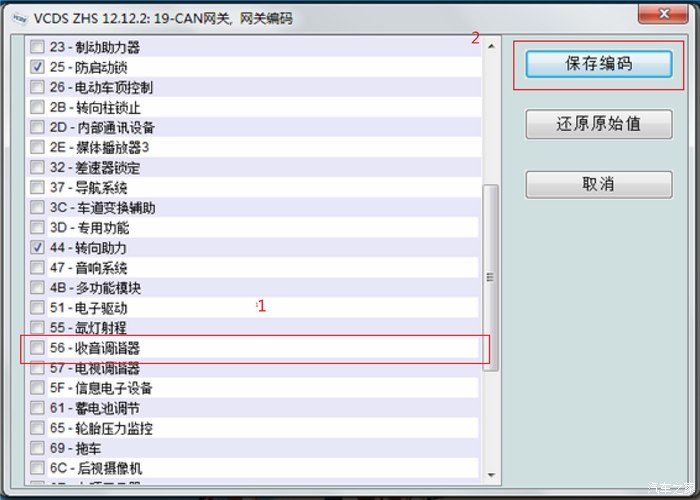

         7.5 如下图，步骤1勾选“56-收音调谐器”，步骤2“保存编码”

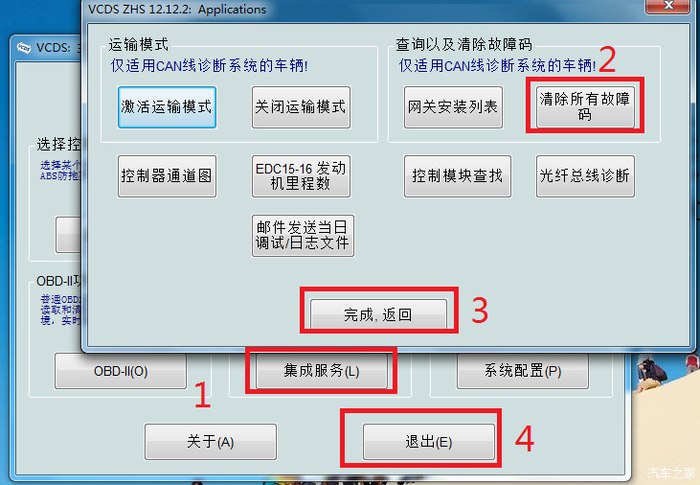

         7.6 退出网关设置，回到设置界面，如步骤1选择“集成服务（L）”，步骤2“清楚所有故障码”，步骤3“完成，返回”，步骤4“退出（4）”


       备注：5053的使用请参阅前期写的2篇***，为了方便大家查阅，网址黏贴如下：

                 ***1：http://club.autohome.com.cn/bbs/thread-c-442-40271613-1.html

                 ***2：http://club.autohome.com.cn/bbs/thread-c-442-41372853-1.html

        总结，以上完成已装配RCD510，拆卸空调面板产品的故障码，需要了解5053数据线的使用；

---------------------------------------------------------------------------------------------------------------------------

八．结束语。

      非常感谢您的耐心阅读，遇到问题大家多多交流！经过近2个星期的使用，感觉非常惬意；通过动手实践，获得并学习了VW针对速腾的汽车总线架构，增强了车子机械结构装配的了解；

       谨以此文分享给喜欢实践的朋友，感谢你的陪伴，希望论坛里多一些技术的***！

---------------------------------------------------------------------------------------------------------------------------

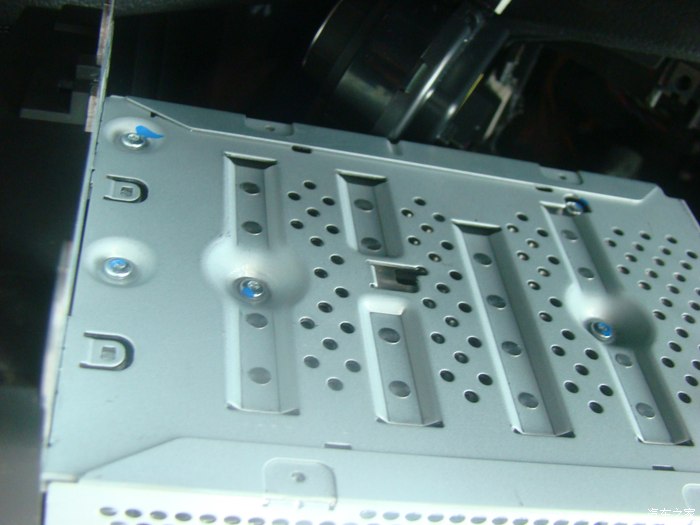

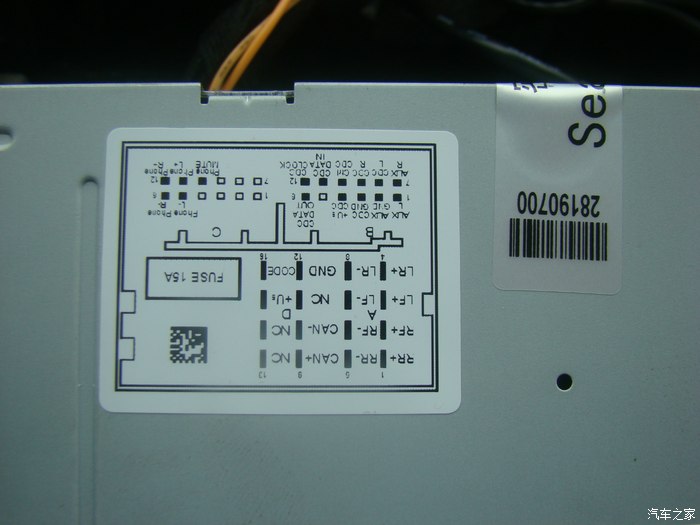

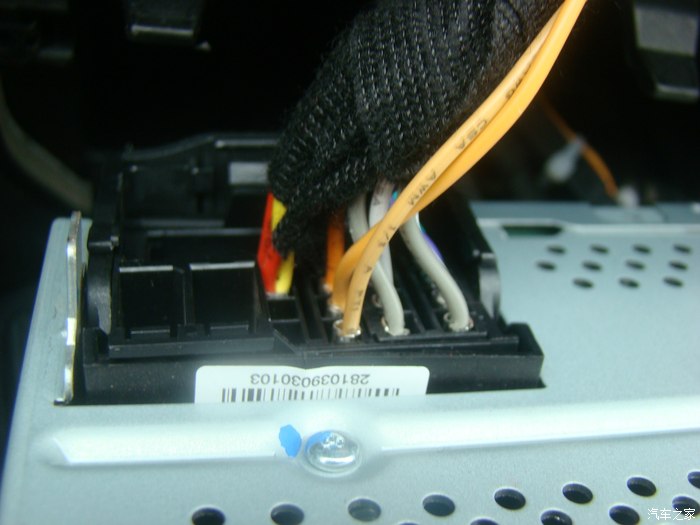

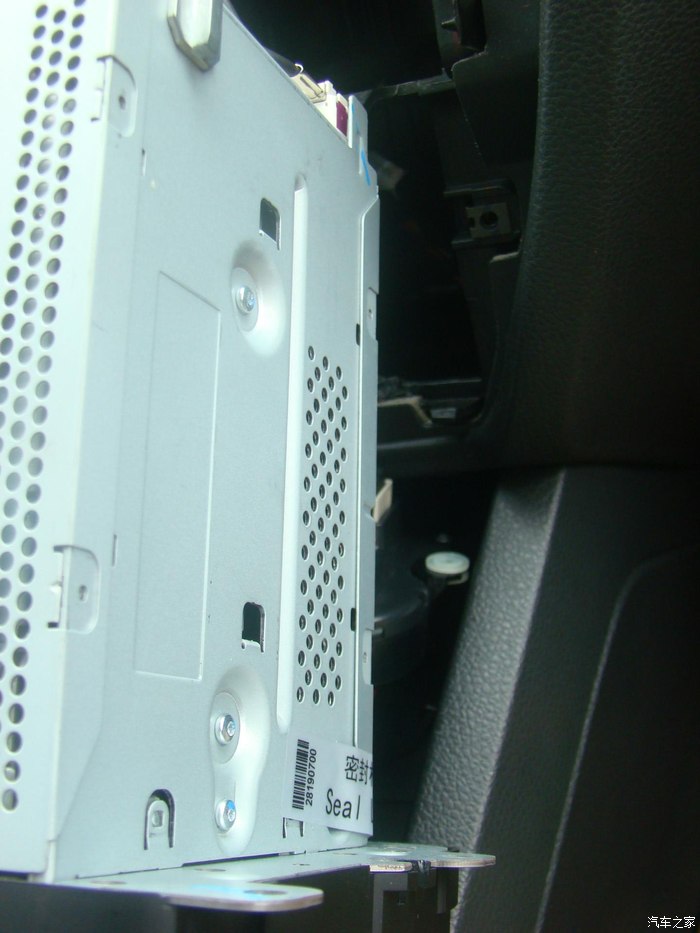

附录．RCD510细节图片（供大家借鉴）：
