车子行驶300多公里的时候感觉没有导航真的是不方便，所以去汽配城装了款行影通DVD导航一体机，导航还不错，功能有主要有导航，收音机，DVD，蓝牙免提，MP3，有USB插口，可以插U盘听歌放电影。选配了个倒车影像，效果还挺清晰的，搞好2千多。

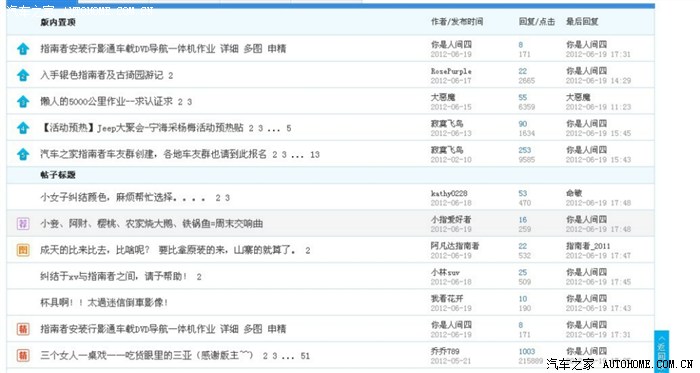

感谢版主在版内置顶。

-----------------------------------------------------------------------------

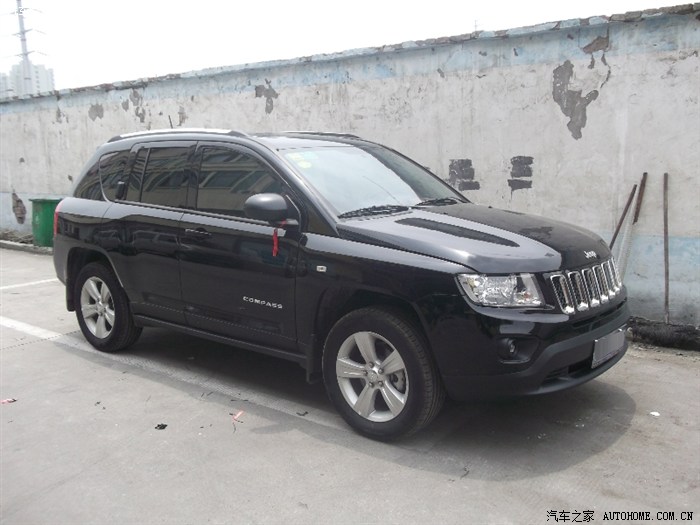

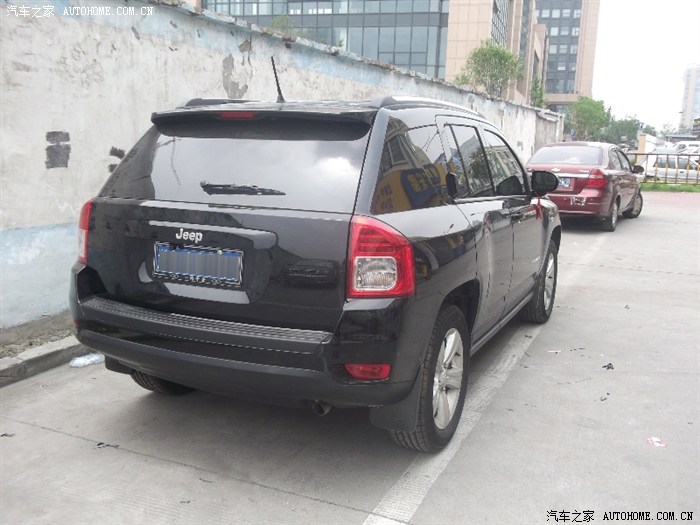

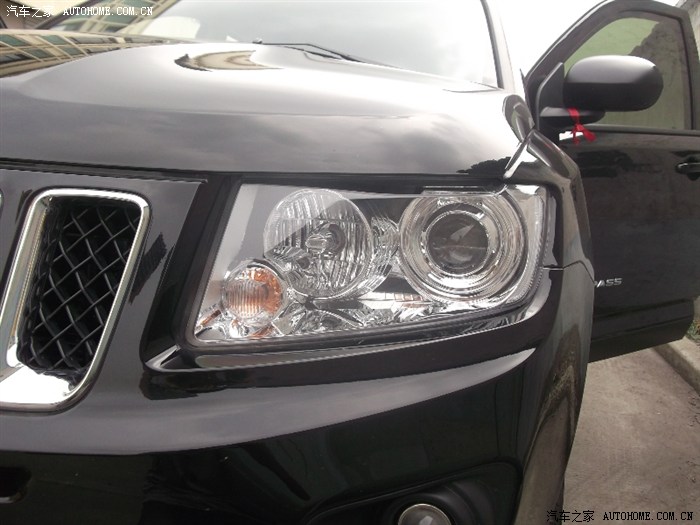

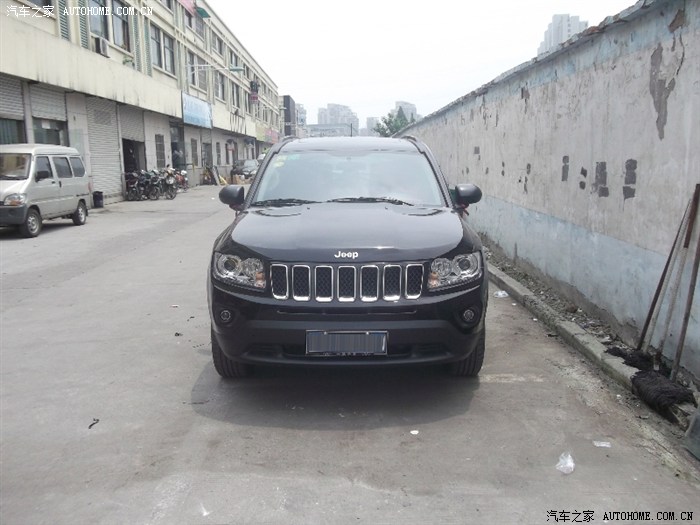

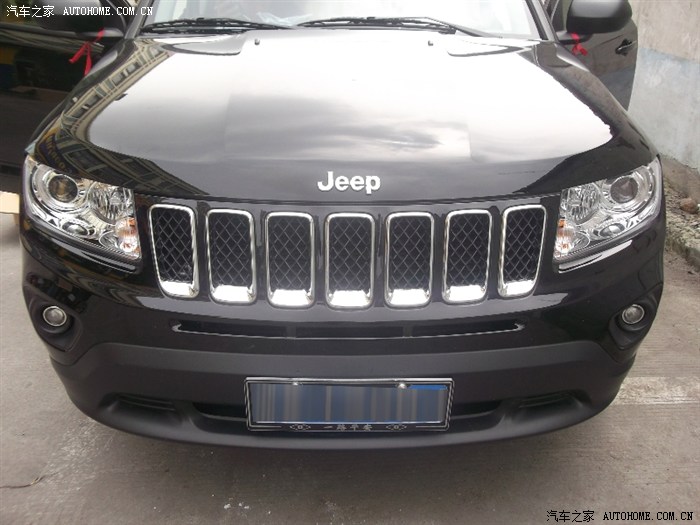

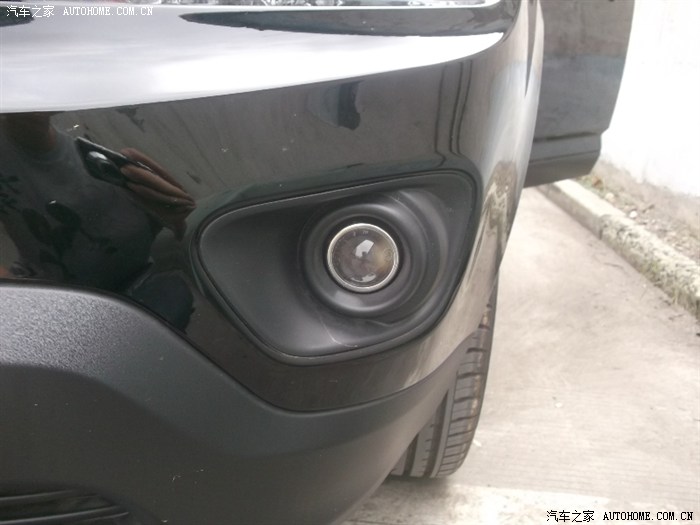

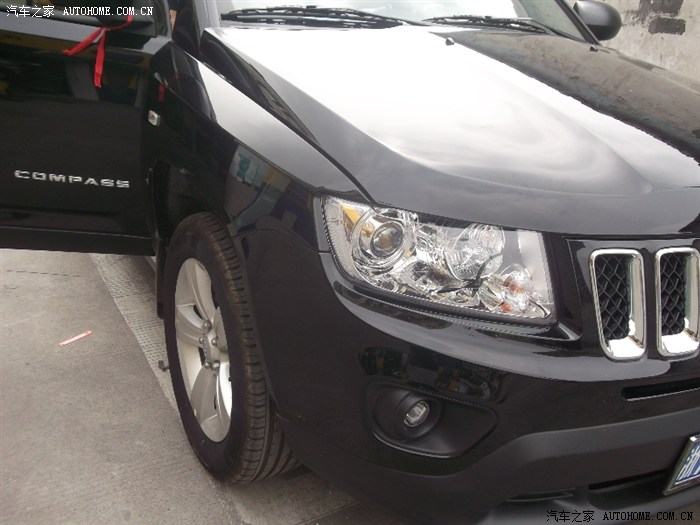

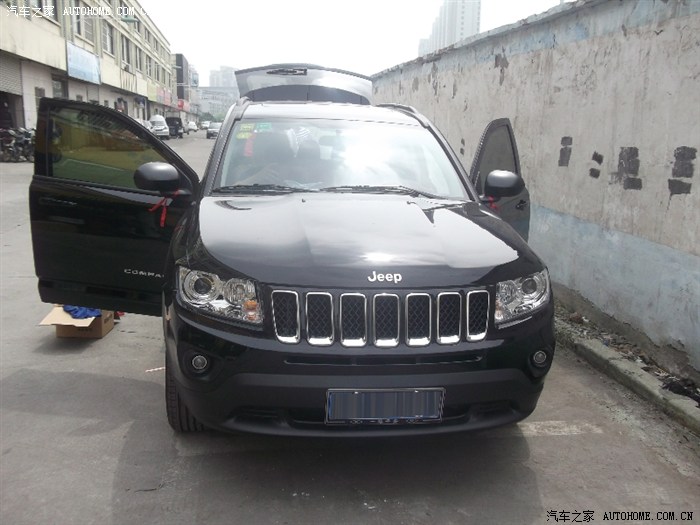

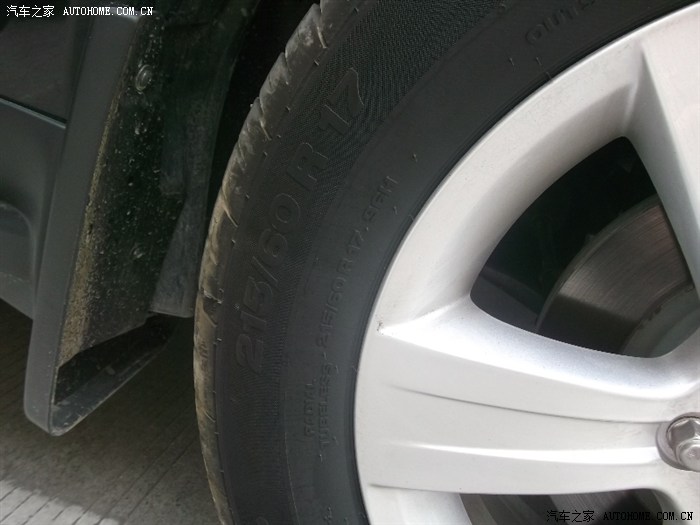

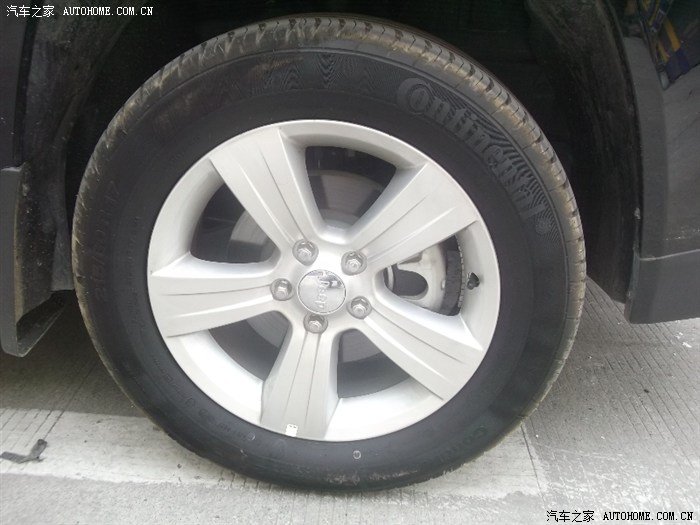

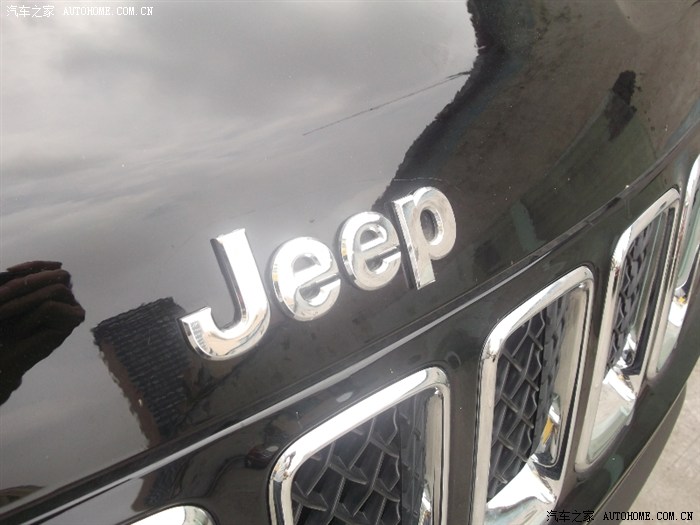

首先指南者外观篇。

安装导航现场拍的，平时也没时间，趁装行影通导航尽情拍上一回。

---------------------------------------------------------------

完美分割线。

下面是拆些原车中控安装行影通DVD导航过程图片，详细，多图，供车友交流学习。

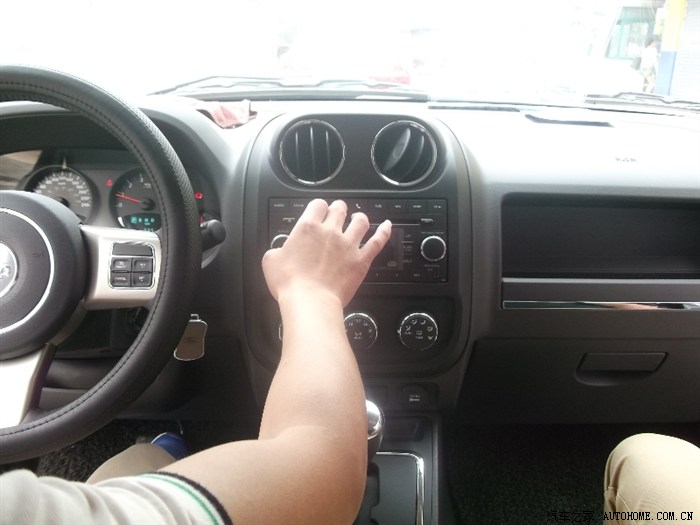

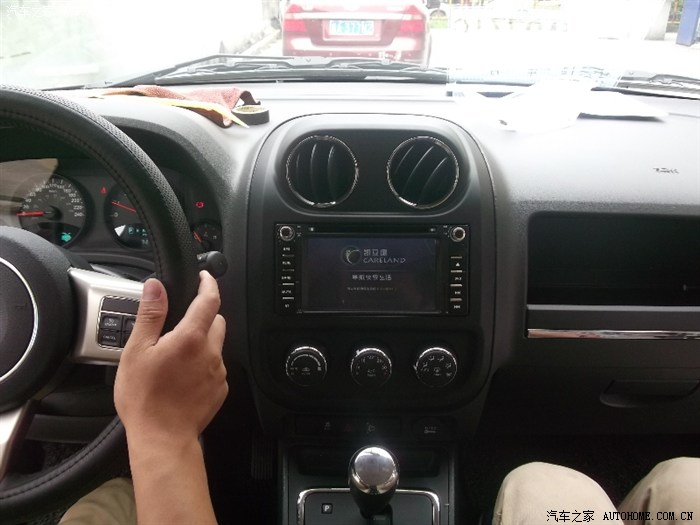

技术人员测试原车收音机。

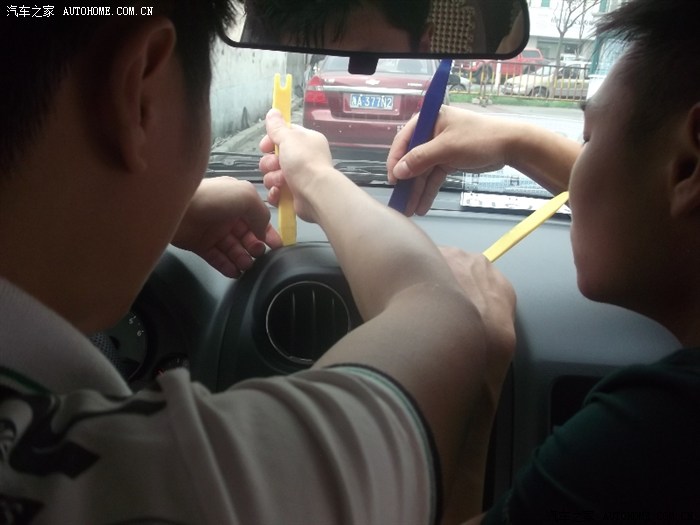

技术人员这就动手了，进行拆卸。

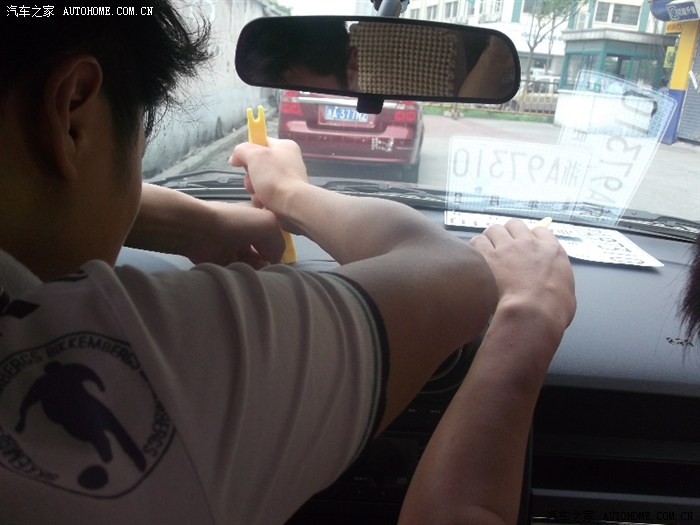

中控装饰面板线拆下来，整块面板是卡在上面的。

拆下原车中控的装饰面板。

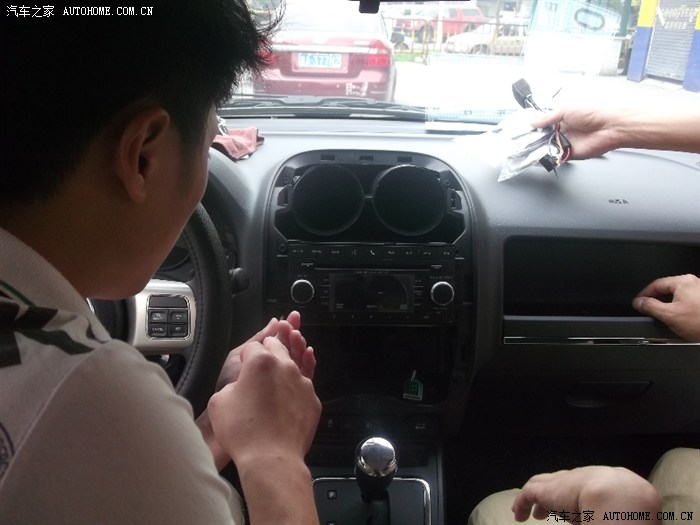

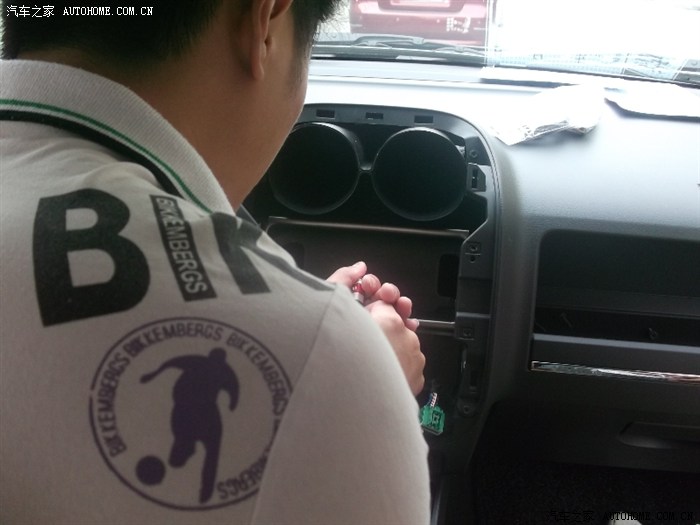

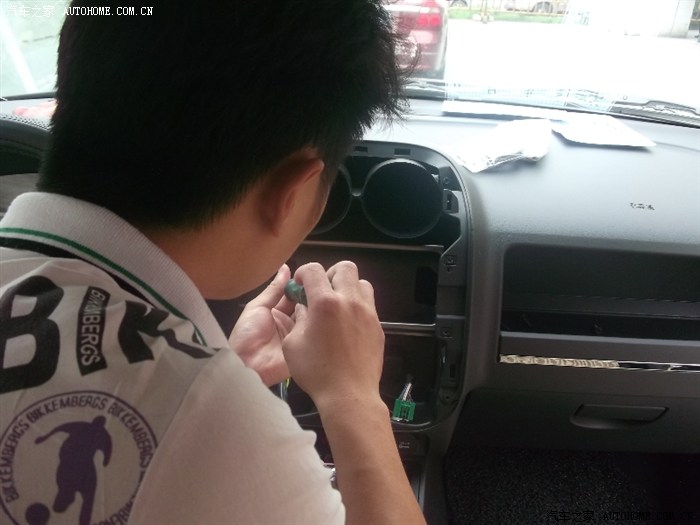

下面是拆卸原车CD主机，螺丝刀拧下4颗固定螺丝。

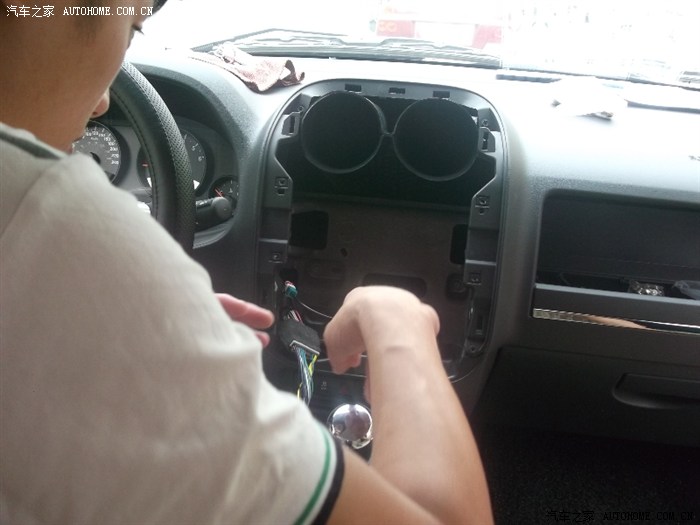

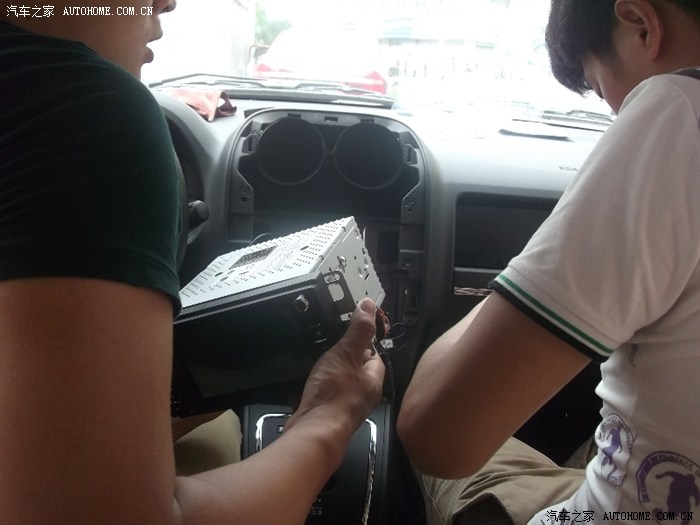

拿出原车CD主机，拔掉后面插着的尾线。

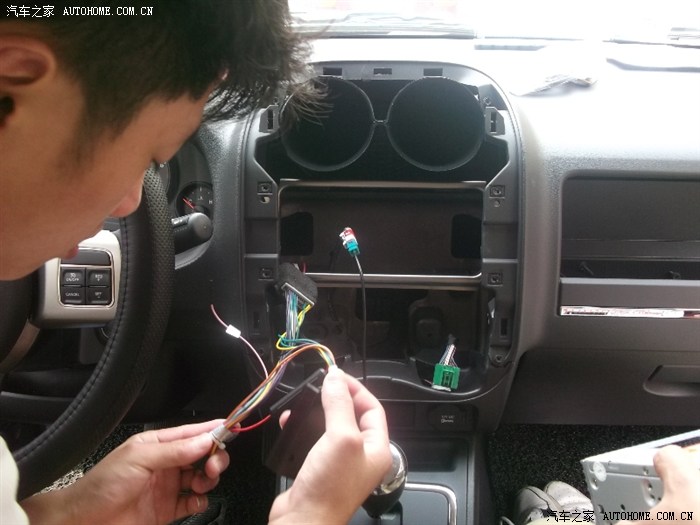

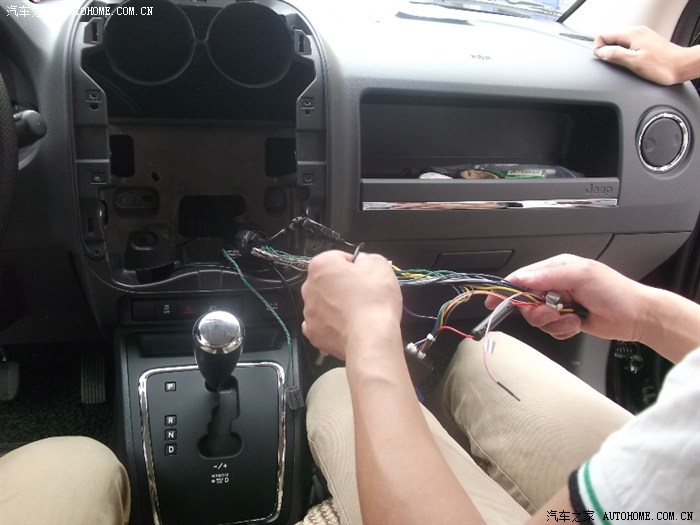

专用线对插转化使用，不破坏原车线路，不改变原车线路。

专用线对插就好了。S店忽悠你外面装导航破坏原车线路了，不给质保，千万别信。

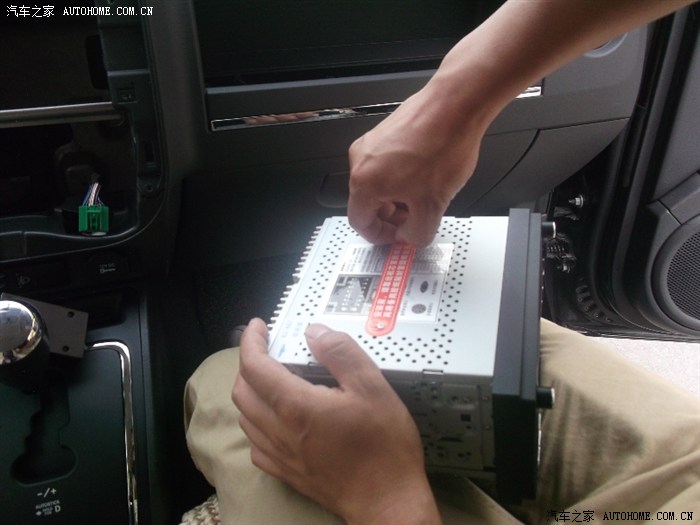

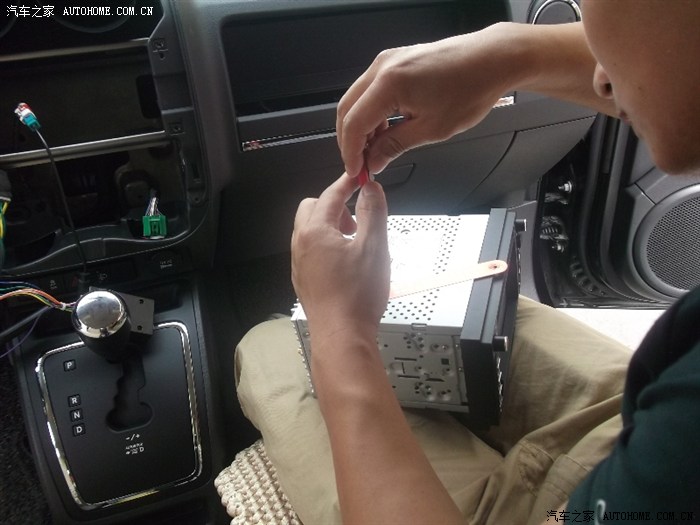

行影通导航上面的固定螺拆掉。说是防震螺丝，保护导航主机的CD机芯的，拆掉后就可以正常使用。

拆出原车里面的固定支架。

安装导航的搜星天线，就放在里面。

原车的那铁支架拆下来了。

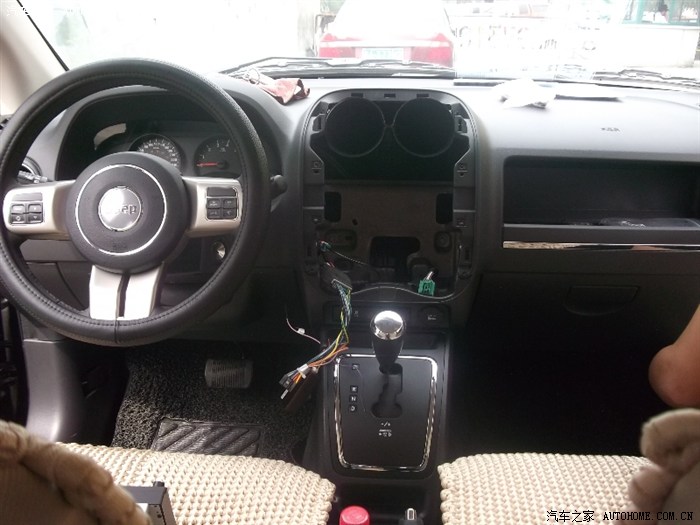

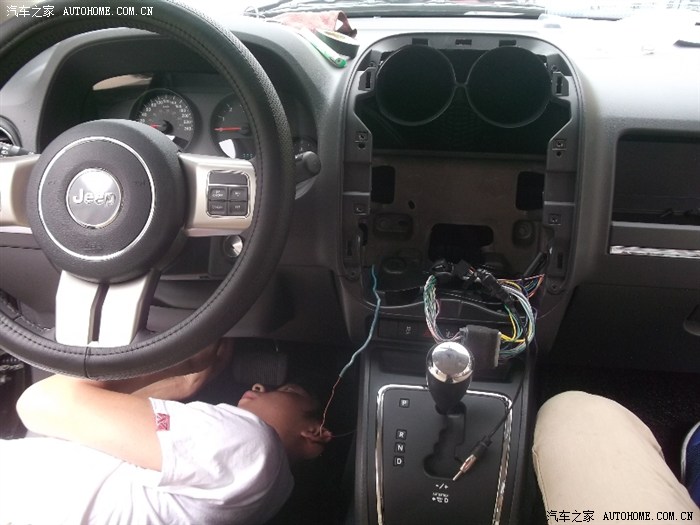

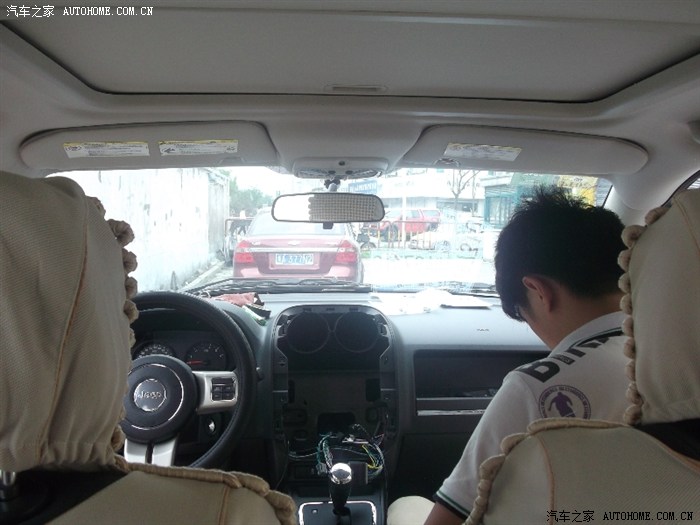

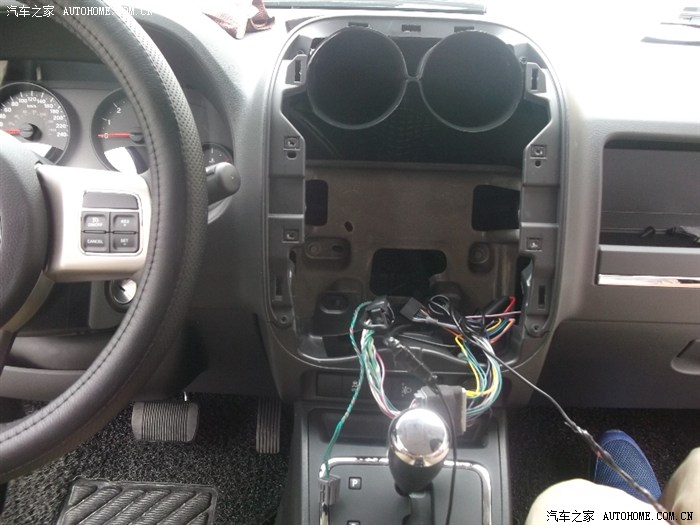

中控，拆完后里面很空敞。

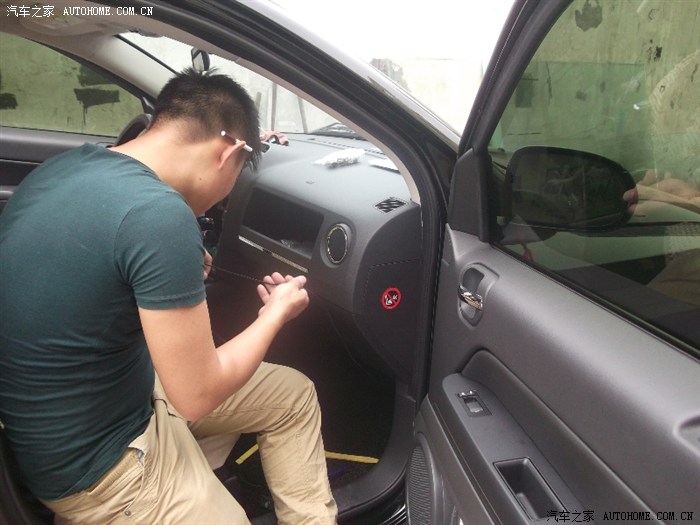

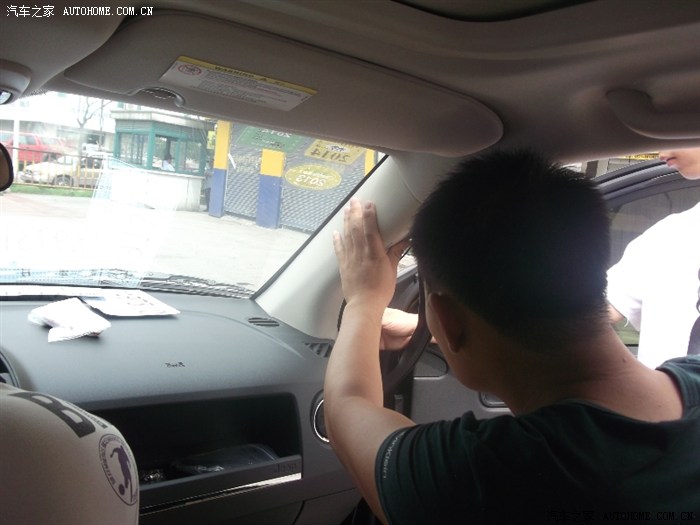

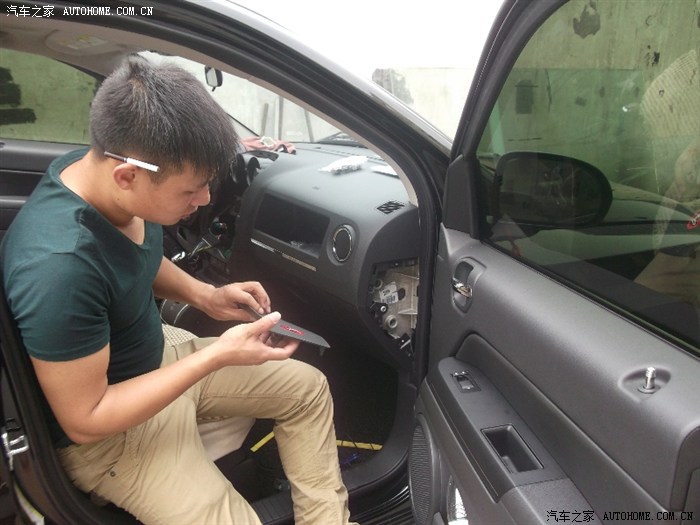

搜星天线走线，要隐藏的走到中控内，通过副驾驶室下面。

中控内拆下来的铁架子。

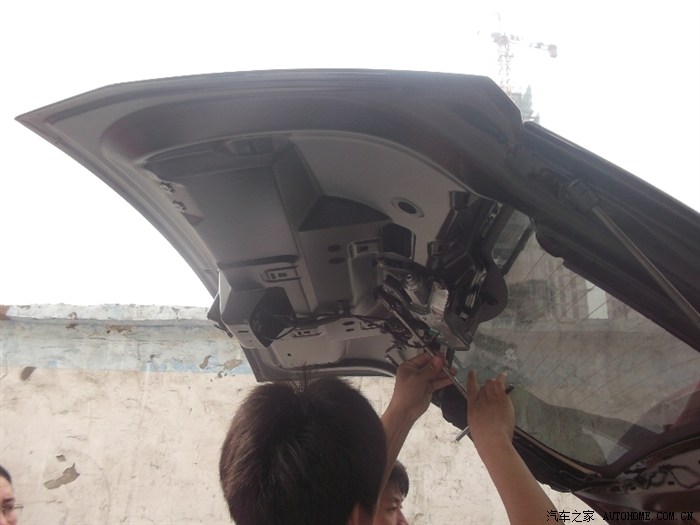

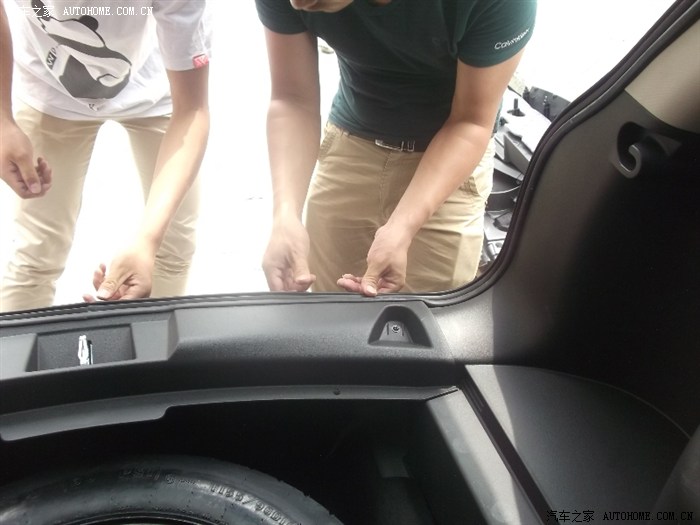

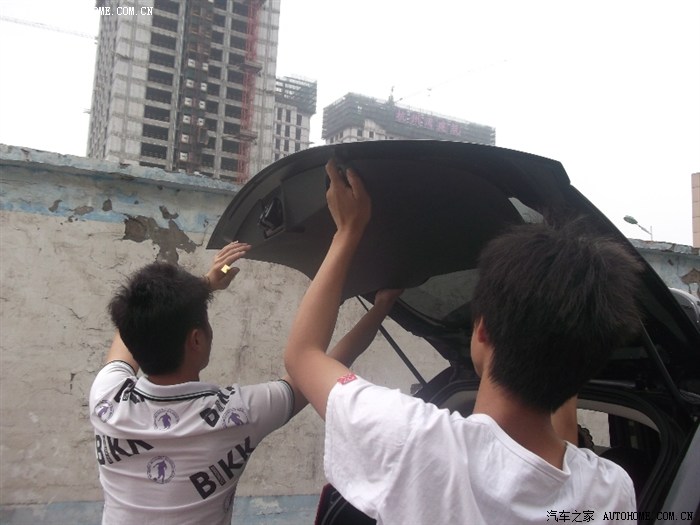

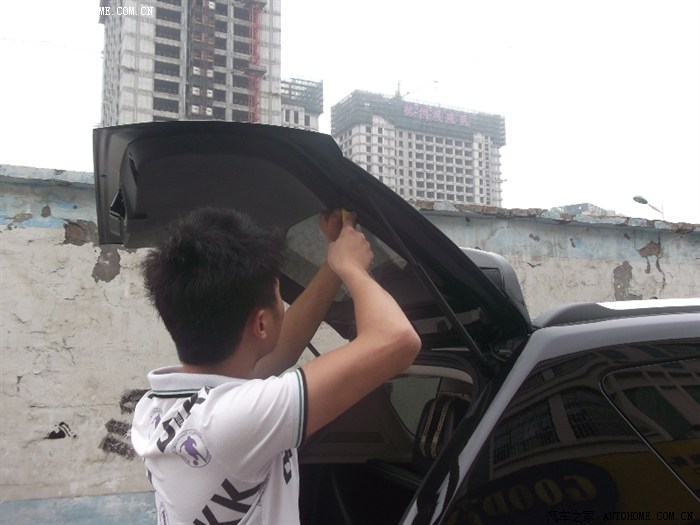

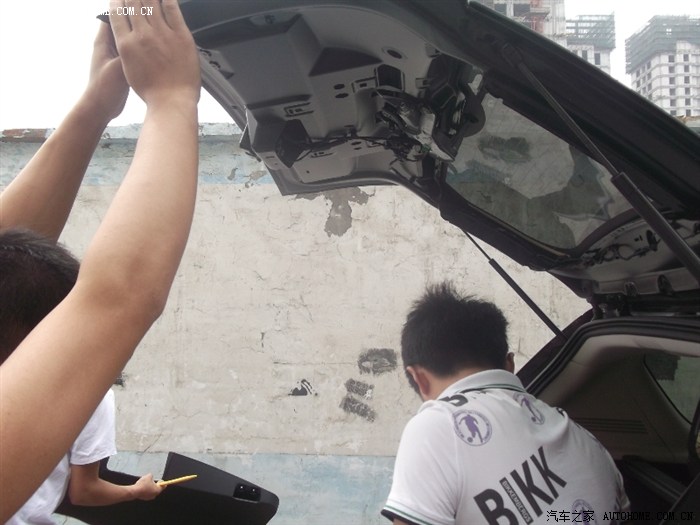

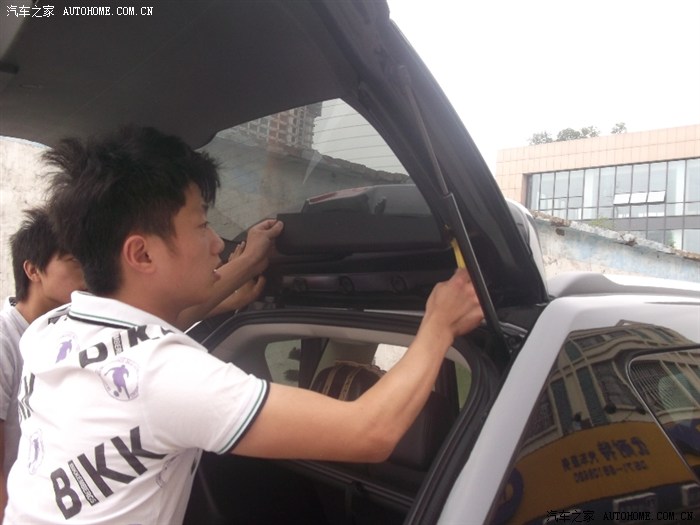

安装倒车影像，拆后备箱盖板。

拆掉。

拆掉。

继续拆掉。

盖板全部拆下。

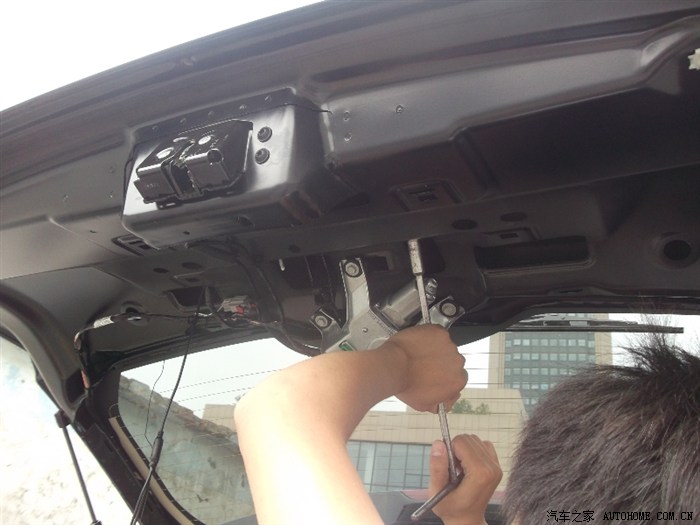

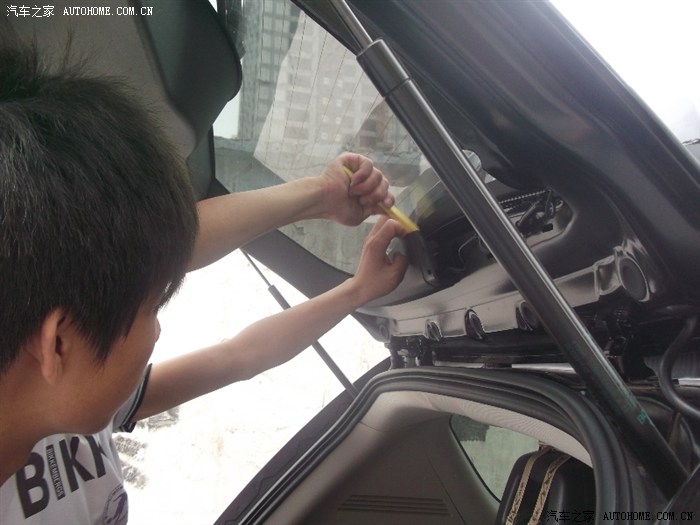

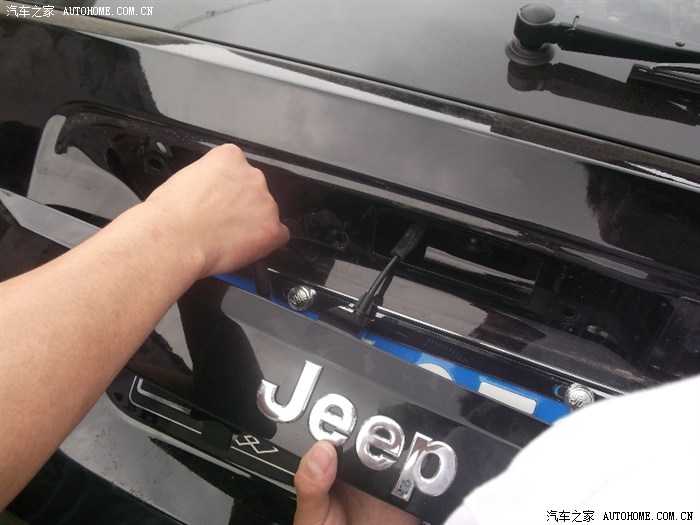

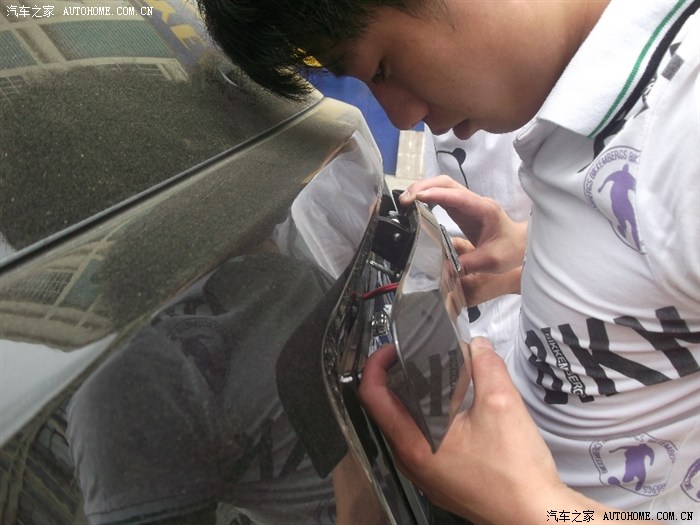

用套筒拆原车牌照灯的装饰条的固定螺丝。

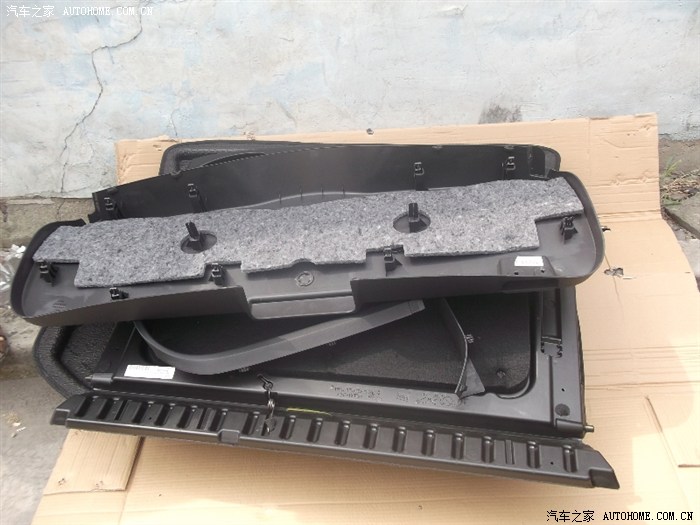

拆下来的后备箱盖板，这会不会是黑心棉啊。最近黑心棉看到的报道挺多。

拆下装饰条。

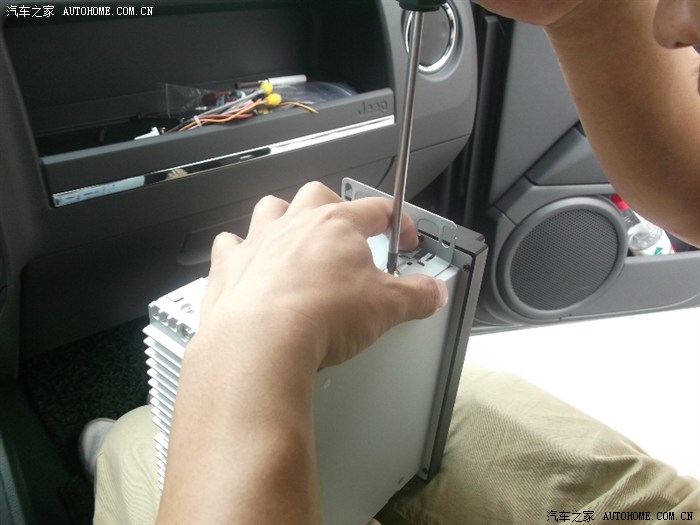

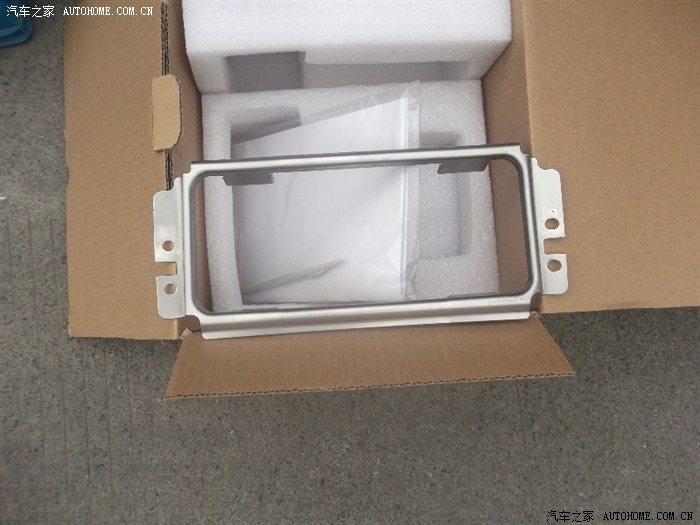

技术人员安装导航主机的支架。

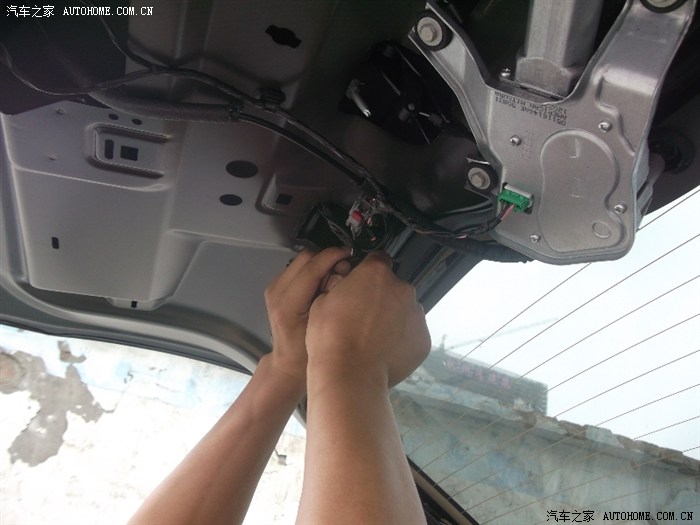

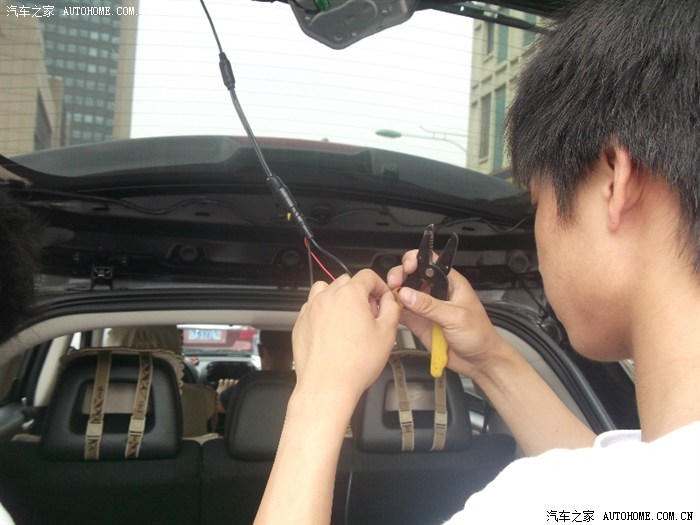

倒车影像安装中。

拧好螺丝固定。

走线，用扎带固定。

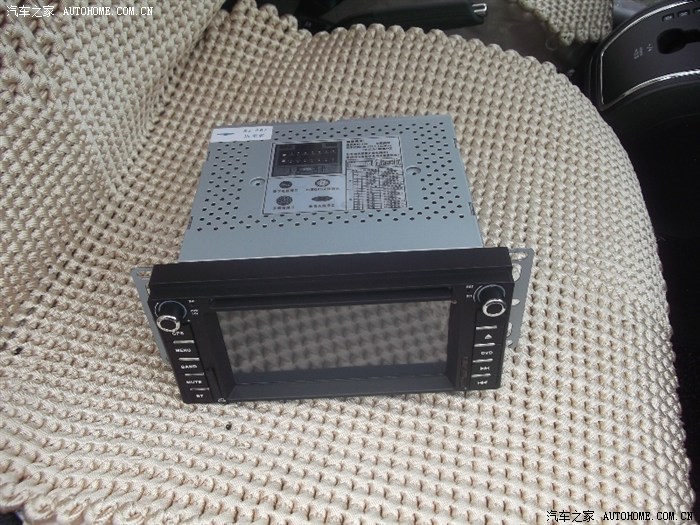

安装好支架的行影通DVD导航。

扎带固定，多余的到时剪剪掉。

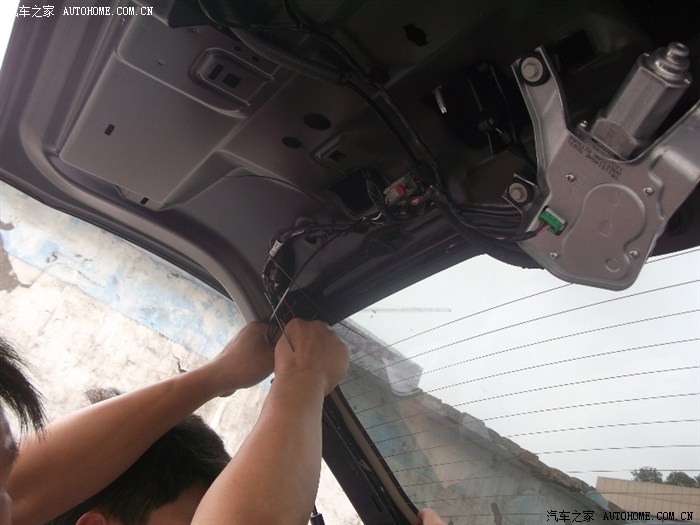

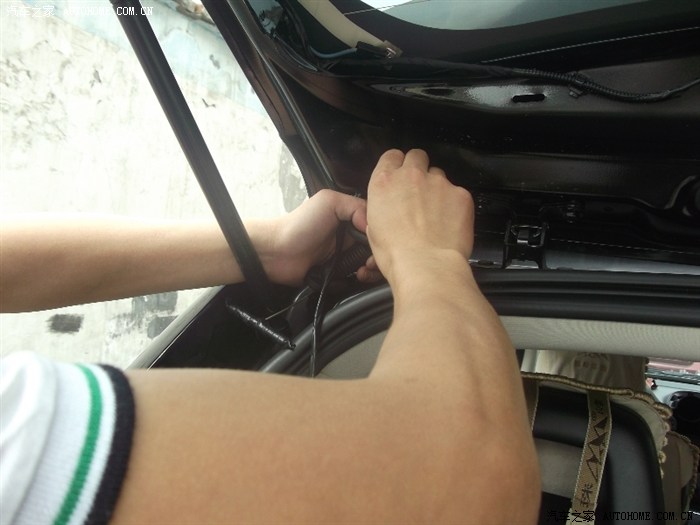

穿线，这个皮管太细了。

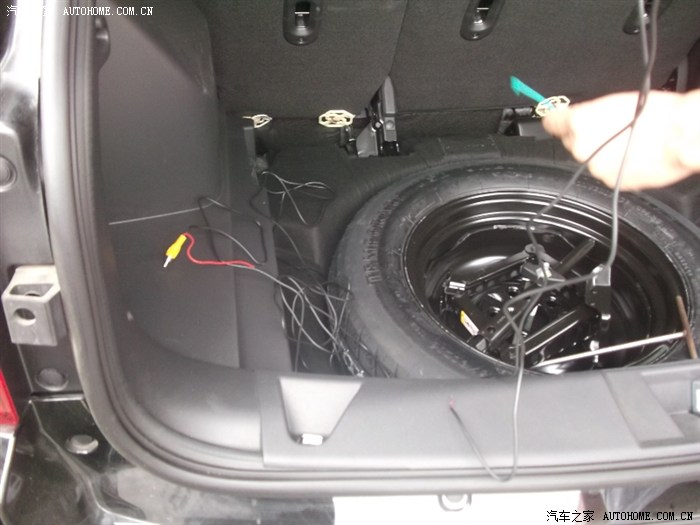

这线往前面铺。

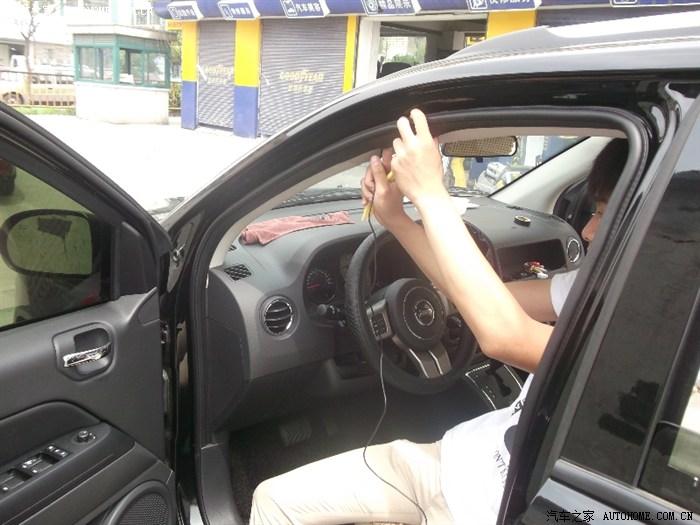

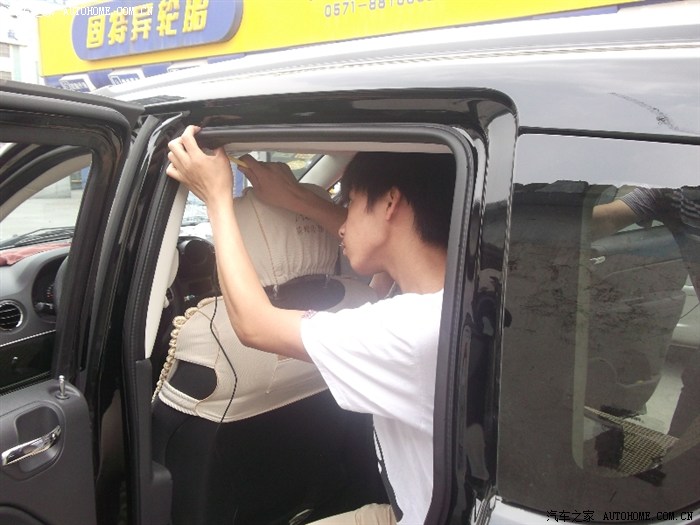

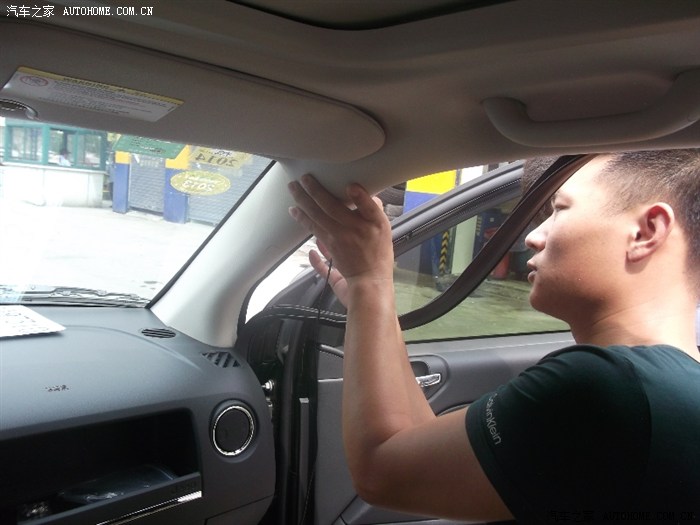

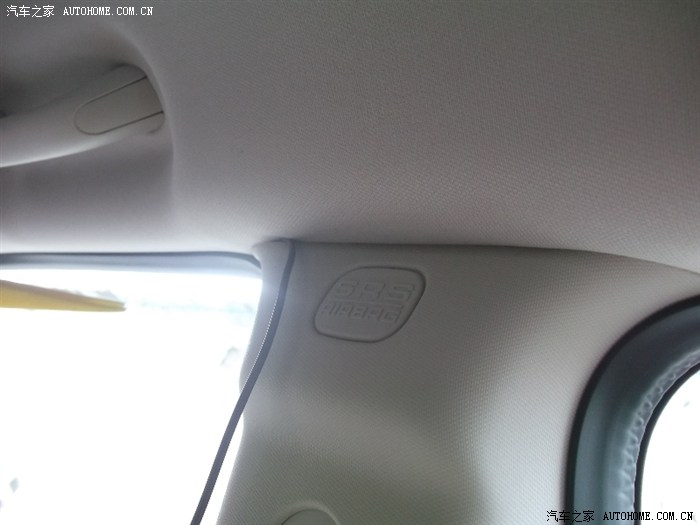

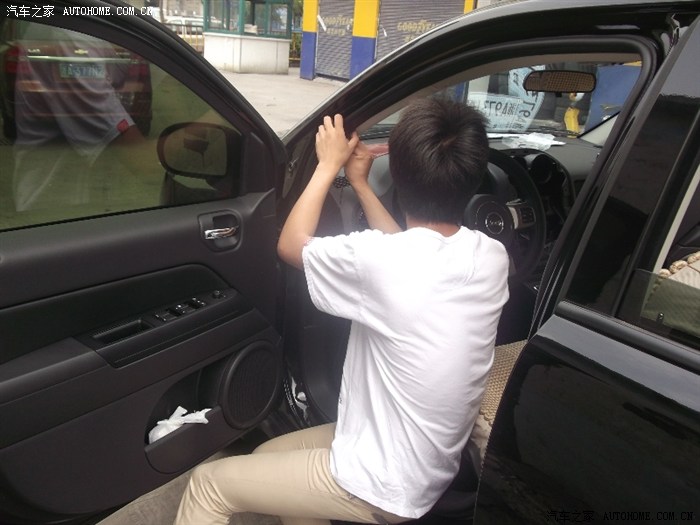

通过上面装饰板，把线隐藏的铺里面去。

慢慢的往前面铺线。

继续铺。

通过下面直到中控内。

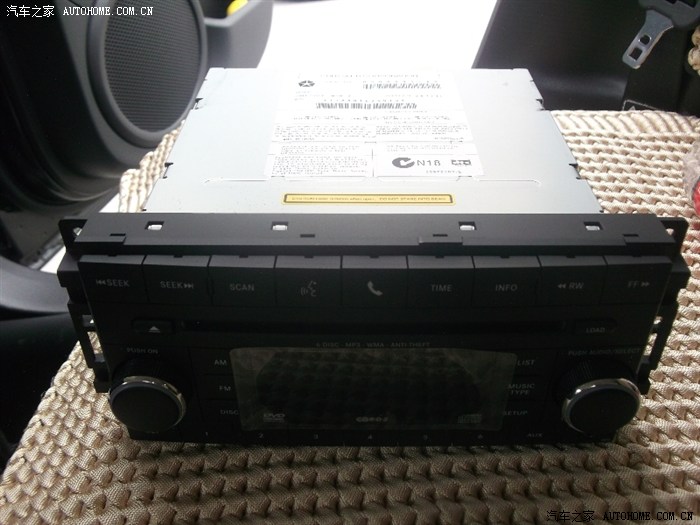

原车的CD主机，拿起来感觉了下，还是有份量的。

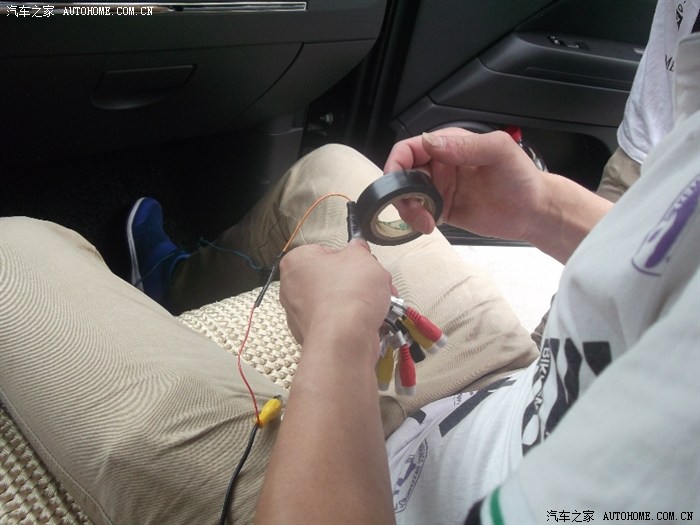

这个就后面铺到前面中控的视频输入线，接线中。

将尾线对应孔插好。

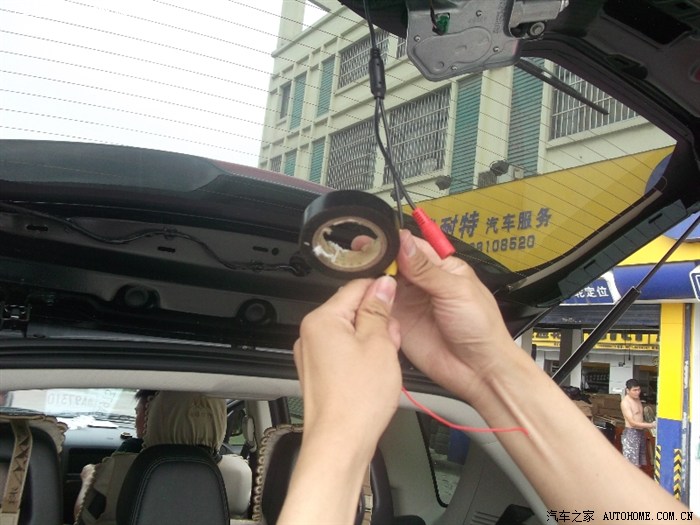

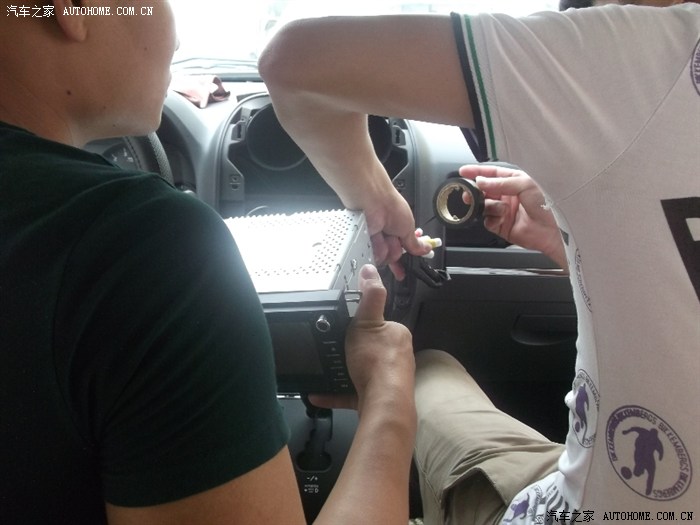

多余的头子用胶带包包好，不让异响就麻烦了，到时还得拆。

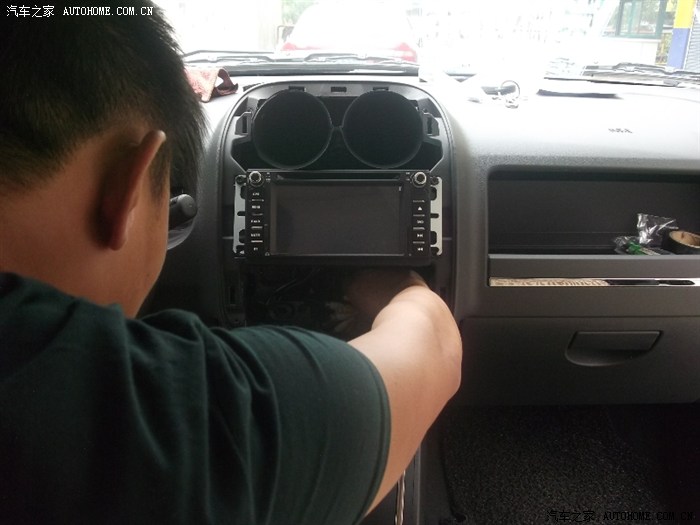

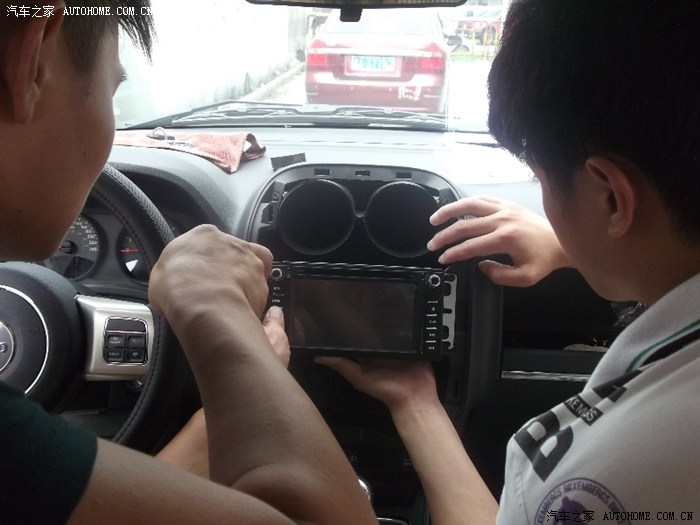

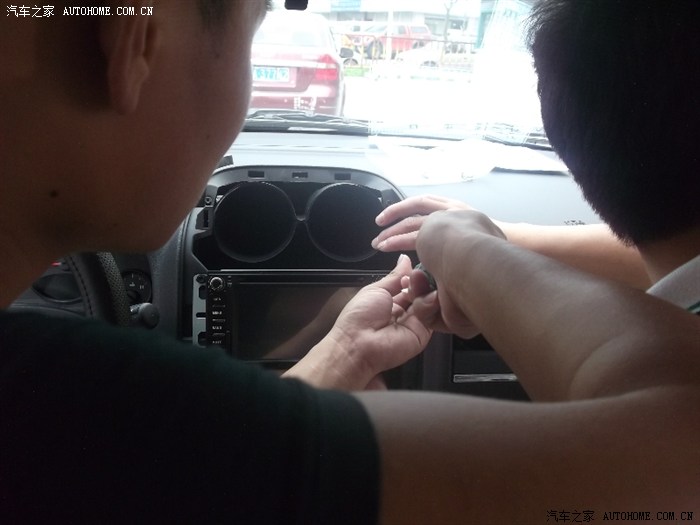

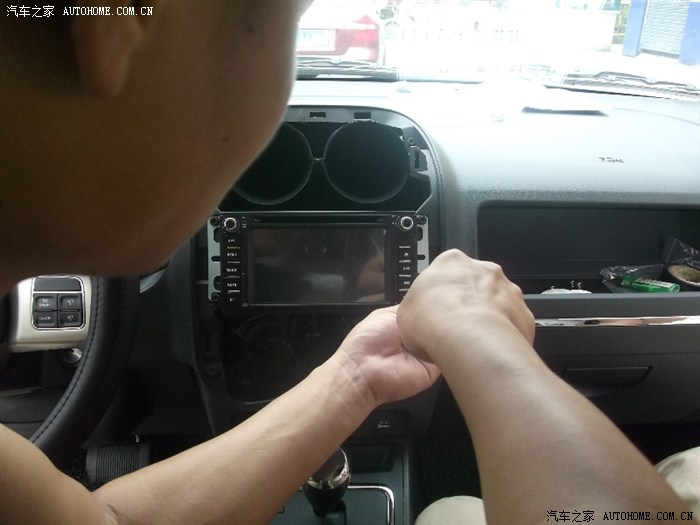

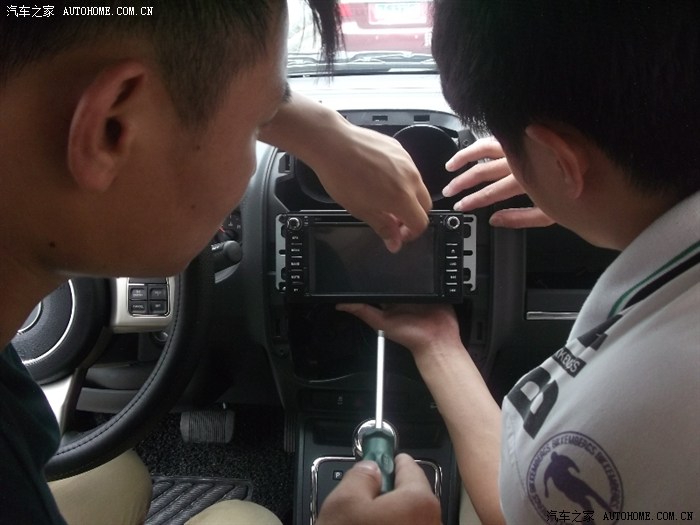

放好位置，开始螺丝固定。

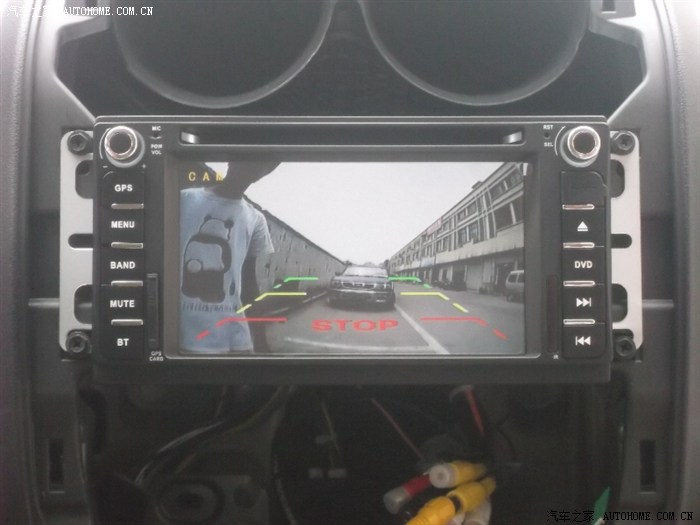

测试了下倒车影像，很清楚，效果很好，拍糊了。

整理尾线。

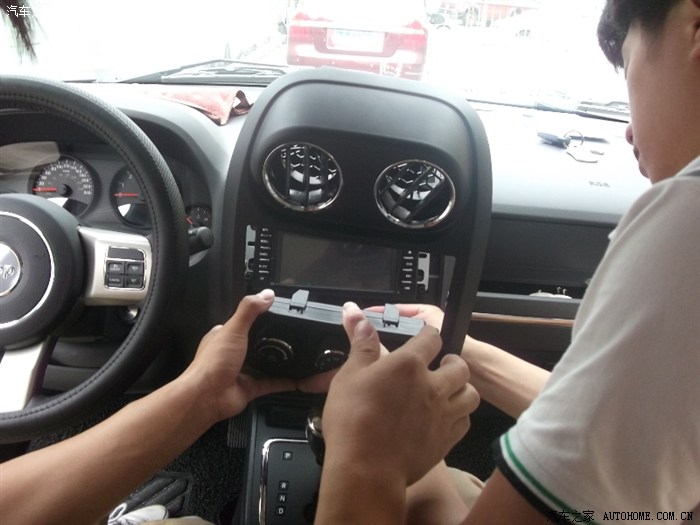

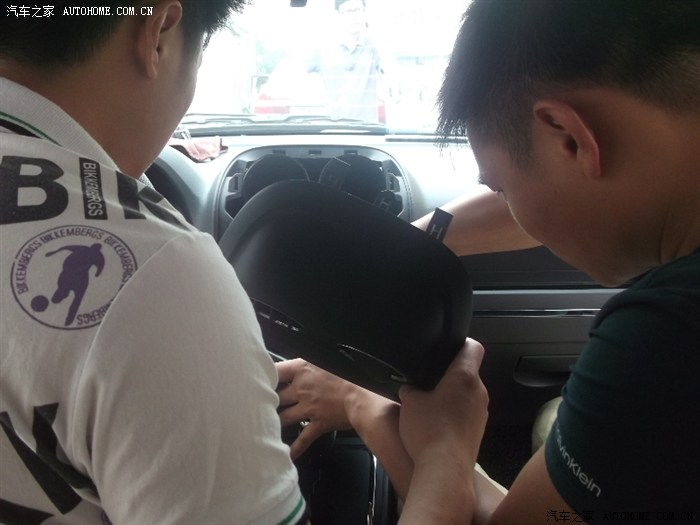

开始装原车最外面的装饰面板。

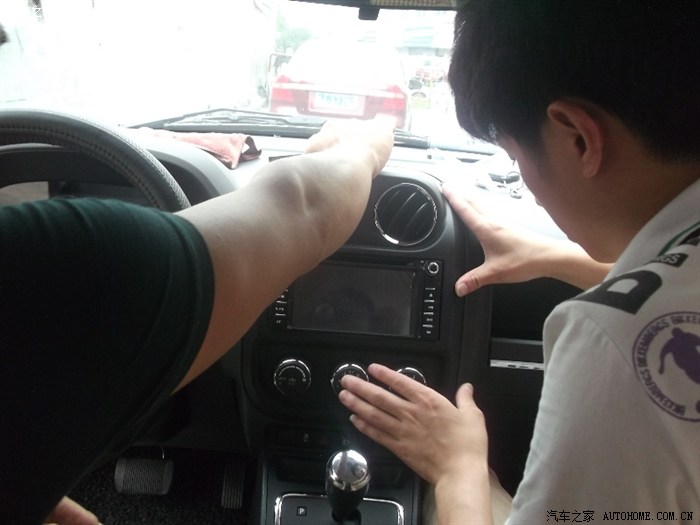

卡子卡好，安装到位。

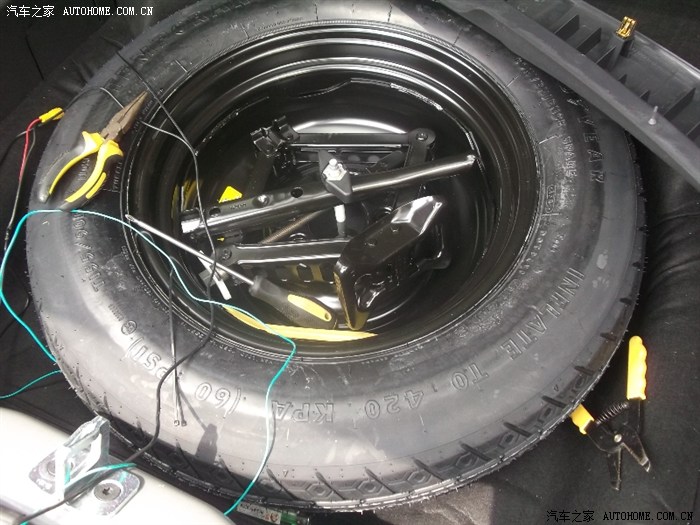

后面拆过的密封条也复原装好。看到这备胎好小好窄，不爽。

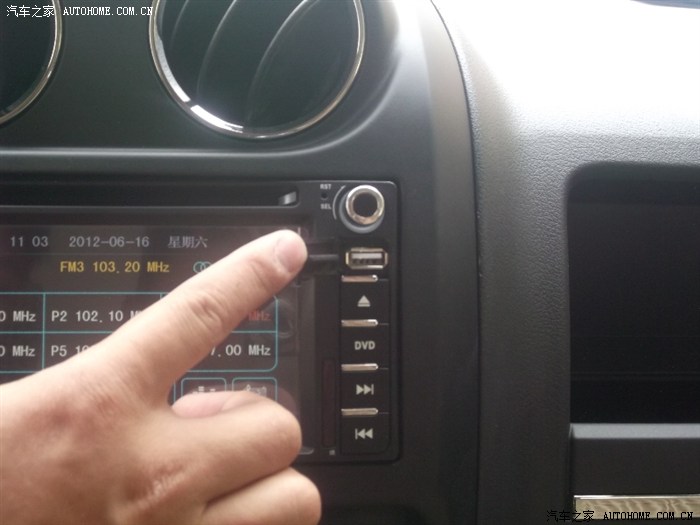

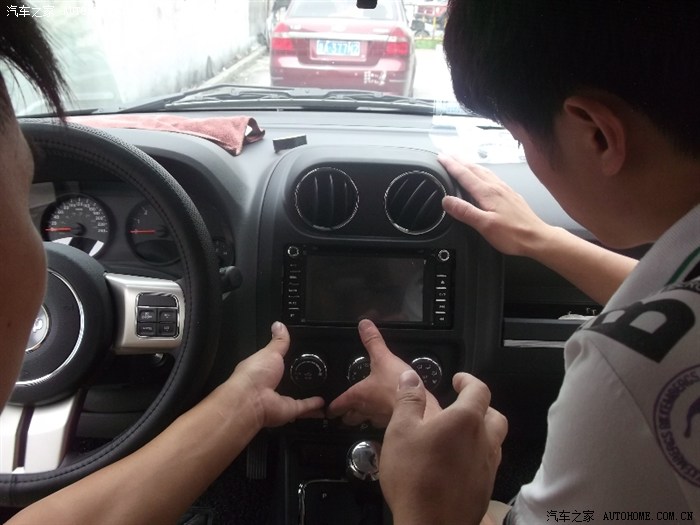

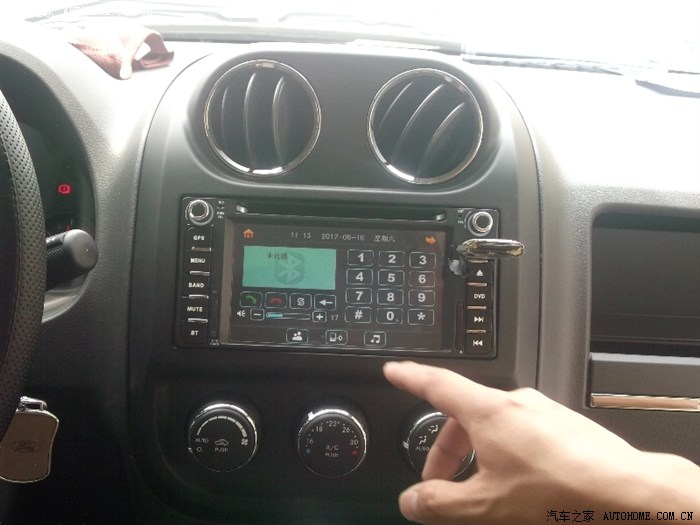

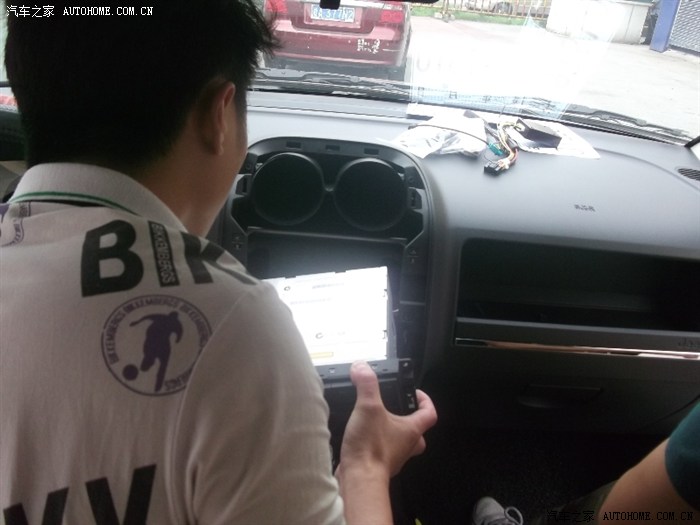

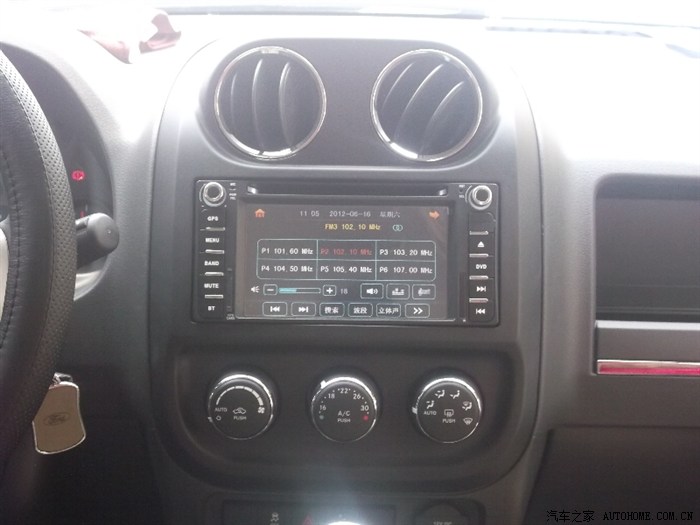

技术人员帮忙测试各个功能是否正常。这个是收音机，安装后上下，音量等都直接可以用方向盘按键控制，方向盘按键背后的按键是可以正常控制的。

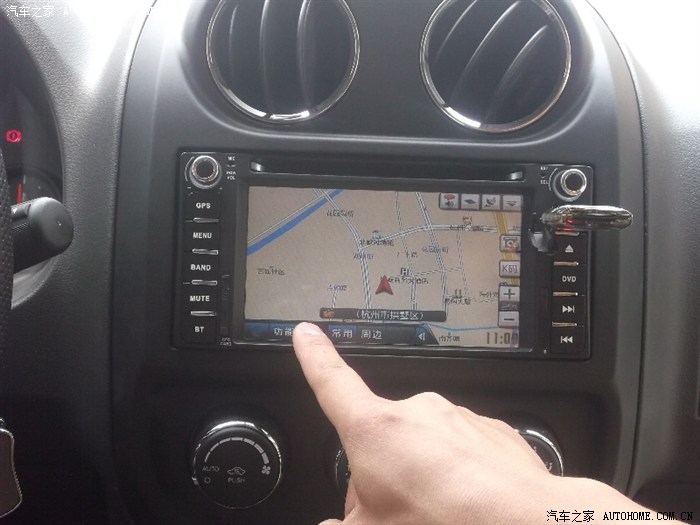

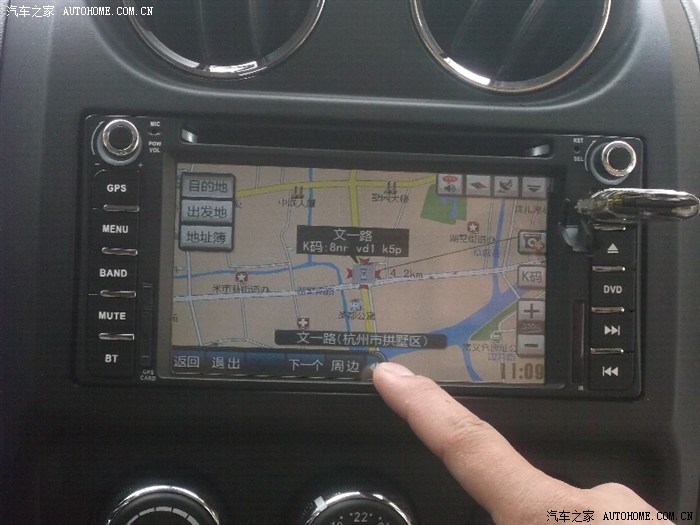

最新凯立德地图，以后也是免费更新的，店家说一年升级个1-2次就好了。

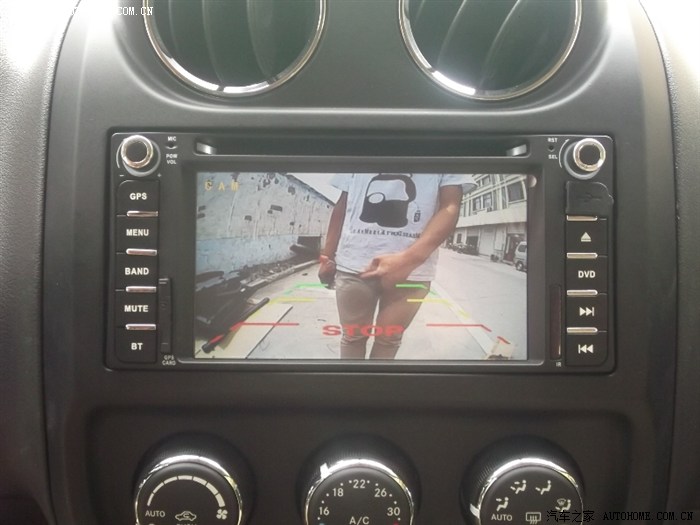

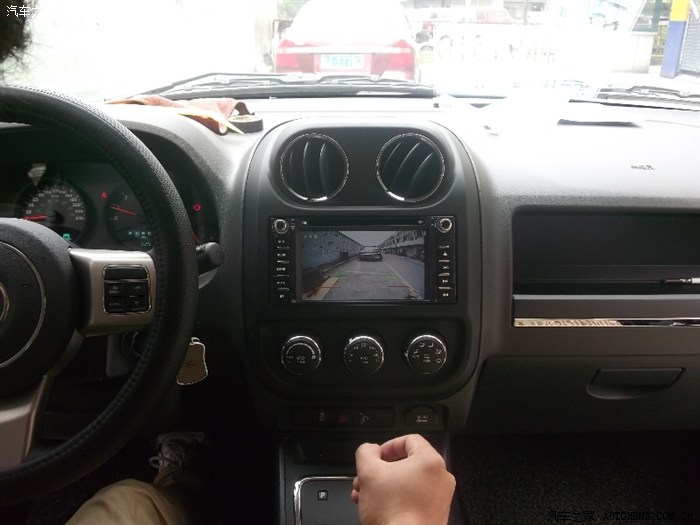

倒车影像，挺清晰的，挂倒档就出来了，挺快的。

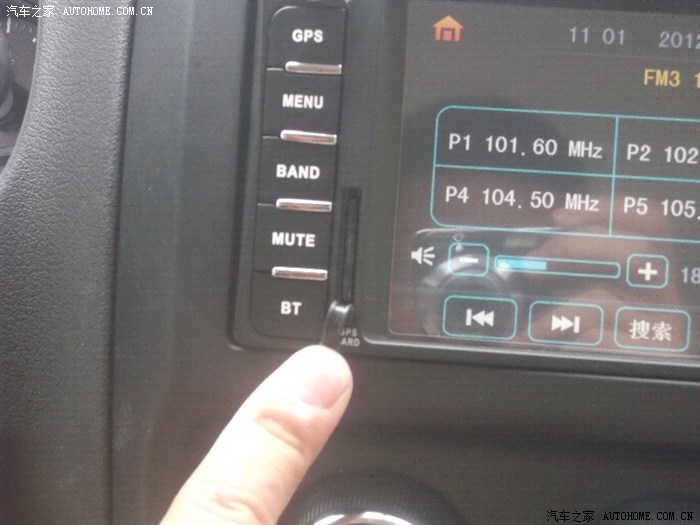

这个是地图卡，到时更新就这张卡拿出来拷贝最新的地图就好。

倒车影像体验距离。

在这导航主机上面有个USB插口，可以插U盘放歌看电影。

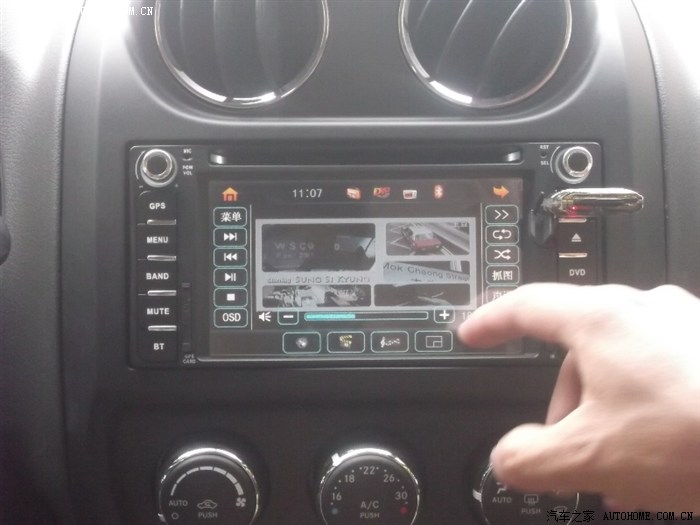

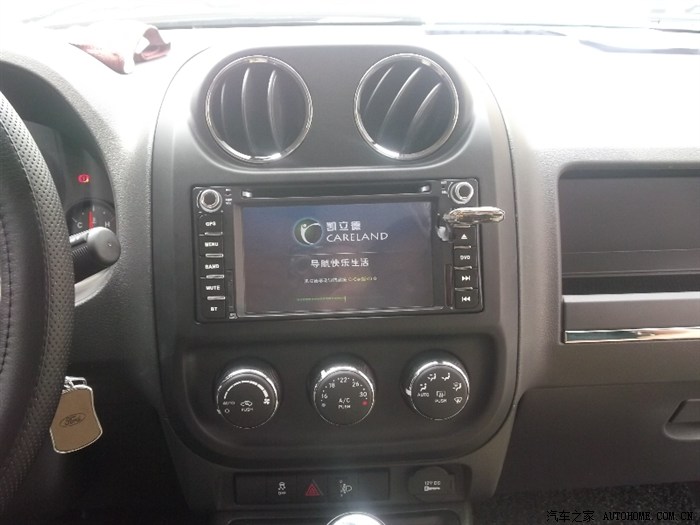

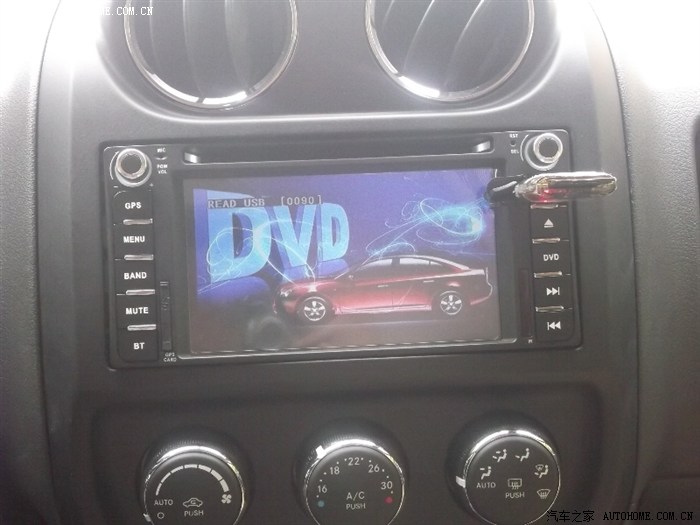

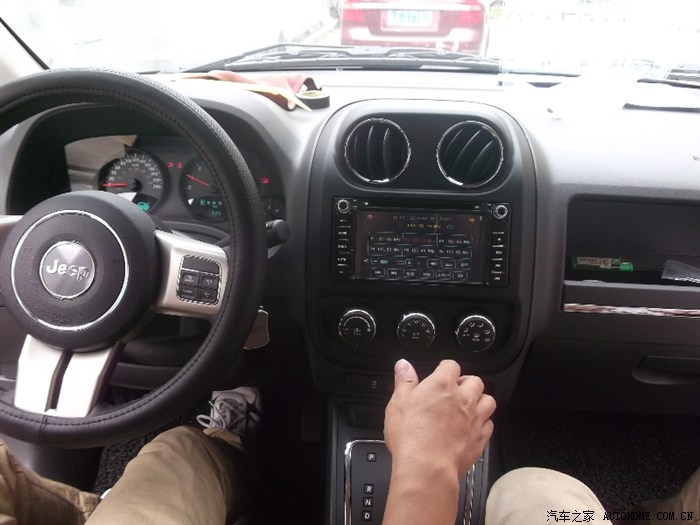

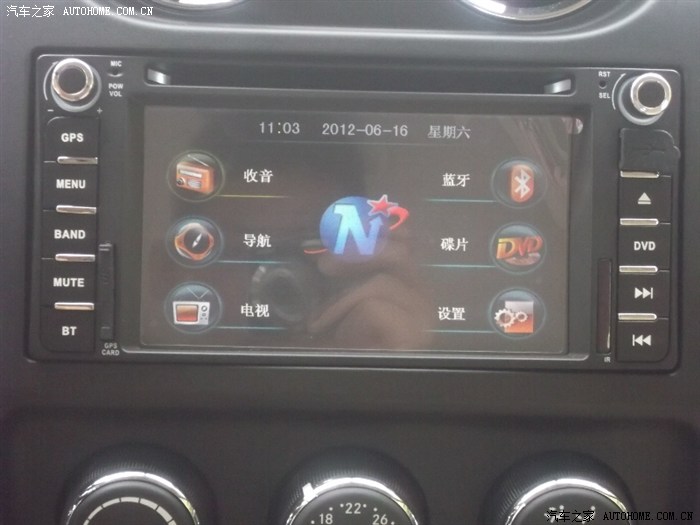

前几天安装上的这行影通DVD导航，这个是主界面。

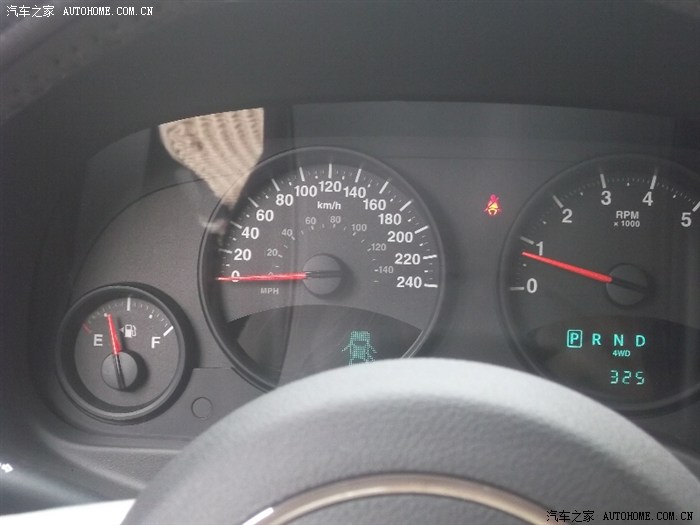

仪表盘。

阳光下面还是比较清晰的。

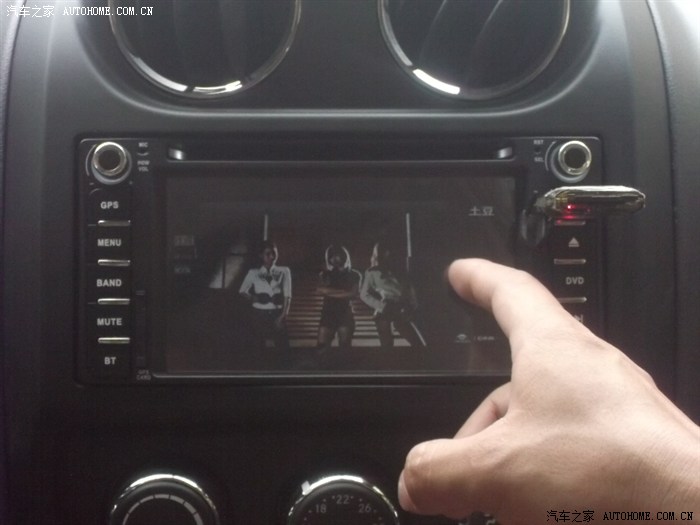

插入U盘测试下是不是能够听歌看电影。

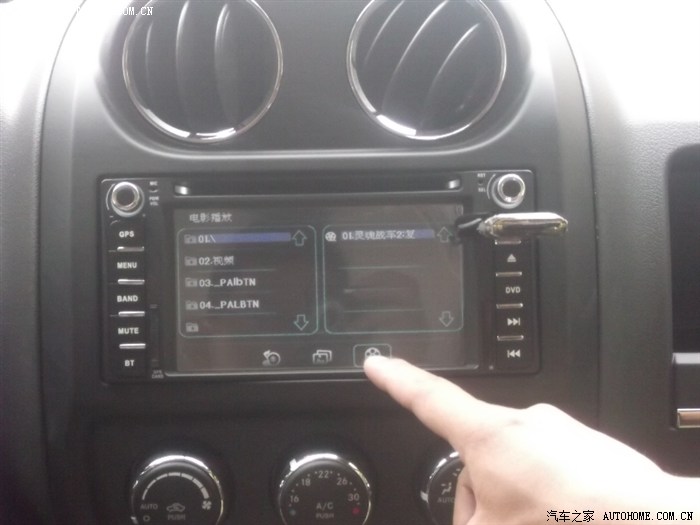

U盘里面的电影视频歌曲什么的。

MV。

电影。

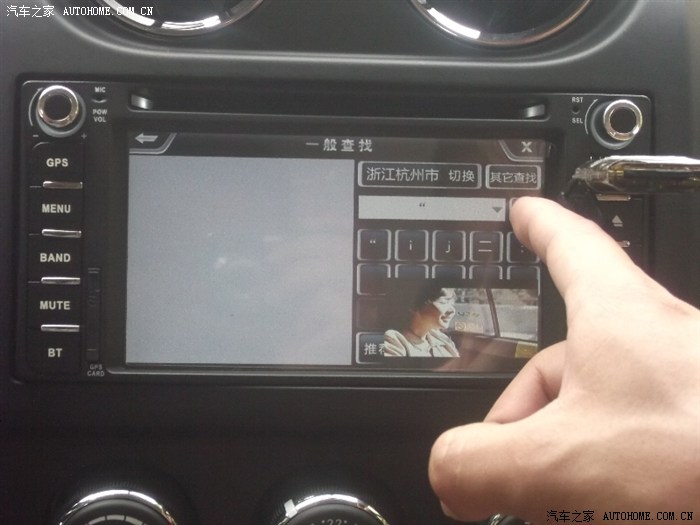

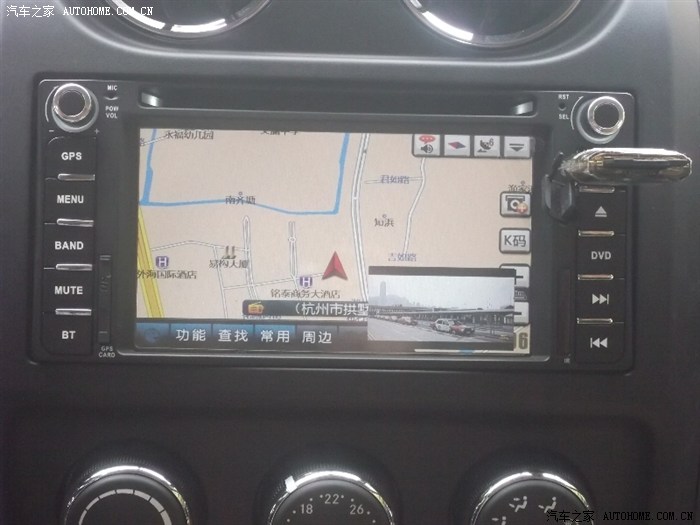

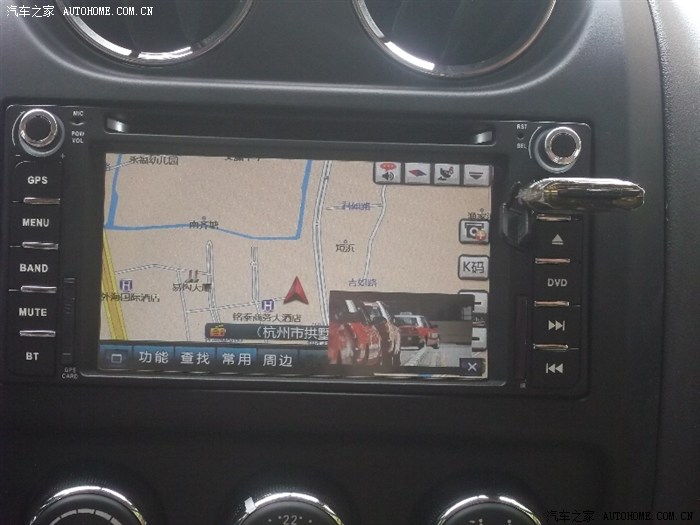

技术员说这个只是画中画，窗口化，随便移动，和缩放大小。
