纯爷们改装季 第五部-----拆解、更换暖风机混风马达（教学贴）
筒子们，纯爷们第五部作品开播了
，希望看过的朋友多多回帖，上个第四部帖子看贴的2千多回贴才60几，严重打击发贴积极性，可能是由于文笔不好吧，在这一贴里我会再接再励的！废话不说，直接开贴。。。
，希望看过的朋友多多回帖，
上个第四部帖子看贴的2千多回贴才60几
，严重打击发贴积极性
，可能是由于文笔不好吧
，在这一贴里我会再接再励的
！废话不说，直接开贴。。。---------------------------华丽分割线-----------------------------
话说进入金秋的第一个月，天气转冷，阴雨绵绵，在一个小雨的早晨，俺开着小F去上班。渐渐地渐渐地，前档开始雾气朦胧，于是呼，打开空调调至冷风向前档吹去，但开了足足有三分钟了，雾气未见消灭，反而更加看不清了，满是疑惑的伸手一试，前面吹出的风居然是热的？这是神马个情况，再试一下，证明本人的温感还可以，确实是热的。于是马上将空调温度调至最低（之前已经打开AC了），还是热风。。。。。。。。。。。。。我个郁闷啊。
心说到了单位再说吧，于是中午休息时进行了试验，不论温度调高还是降低，出的全是热风，而且是AC开不开一个样，全是水箱的温度。立即上网，搜论坛，找到了一条类似的帖子，是海南的旧雨大哥（不公布真实姓名了）发的帖子，于是呼加好友加QQ，旧雨大哥是个热心人，非常耐心的回答了我的提问，让我基本上确认了就是这个暖风机混风马达的故障，于是在旧雨大哥的指导下，开拆。。。。。。

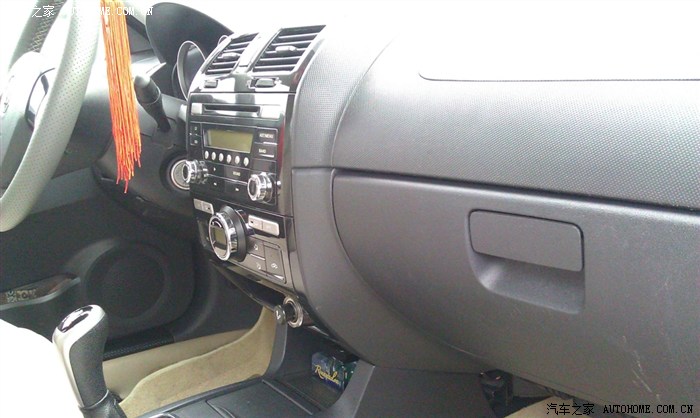

混风机的位置在中控台的下面，从手套箱的位置趴下去就能看到

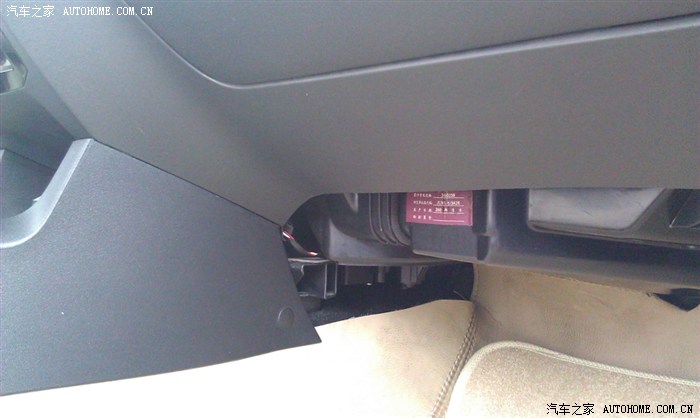

看到那个贴红色标签的位置了么？再向里看就能看到
从驾驶员座向里看更容易看到，但要想拆出来，还是需要从副驾驶那里拆，带白色手头的那个黑盒子就是混风机马达
建议想更换的朋友先把银色的这个金属盒子拆掉再拆混风马达，要不非常档手，难拆不说还容易伤手。（这个金属盒是气囊控制器，拆的时候只有3个螺帽，插头不用拔，至少我没拔）

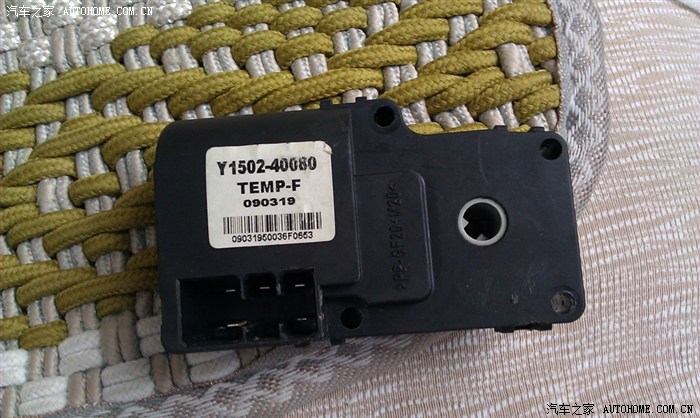

这个就是拆出来的混风机马达

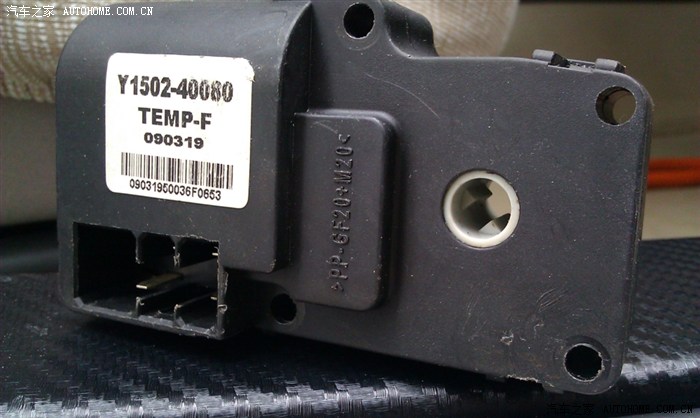

来个写真，还有09年3月份产的，才2年多点就OVER了，平时还不大用，这质量。。。
唉！
从骏捷的论坛里面看到过有个人的混风马达里面齿轮断了导致不工作，于是我也想拆开研究一下是哪里的原因，于是呼，大胆开拆。。。

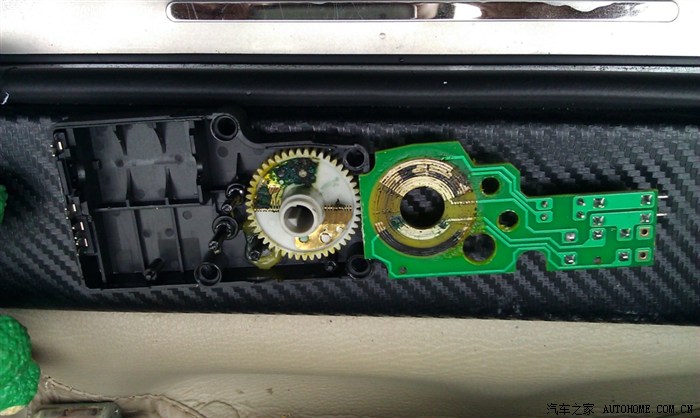

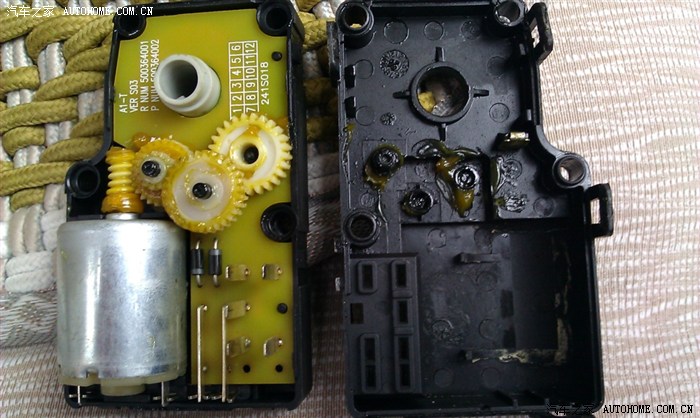

内部高清图，无码的哦，绝对同贴独版，盗版必纠
！！！

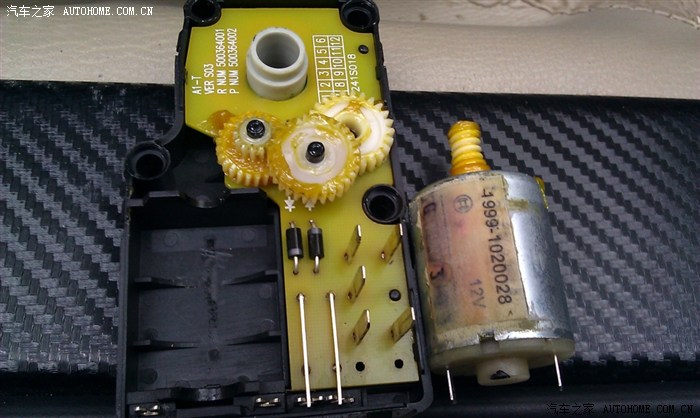

貌似电机还是博世的，12V马达，我拆下后试过，通12V电还能转，这错误的引导了我下一步的行动，当然，这是后话。。。
传动齿轮，经检查完好，基本无伤
电路板和驱动齿轮，上面的铜锈如此厉害，我怀疑马达电机部分应该没事（之后试验中确实能转），应该是电路板导电部分锈蚀造成的（后来证明确有这方面的原因，但不是主因）
锈的厉害吧，才2年多一点的时间就这样了，而且是个相对封闭的环境下

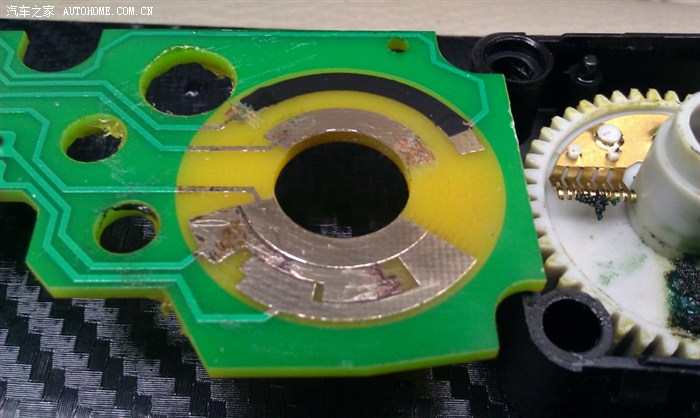

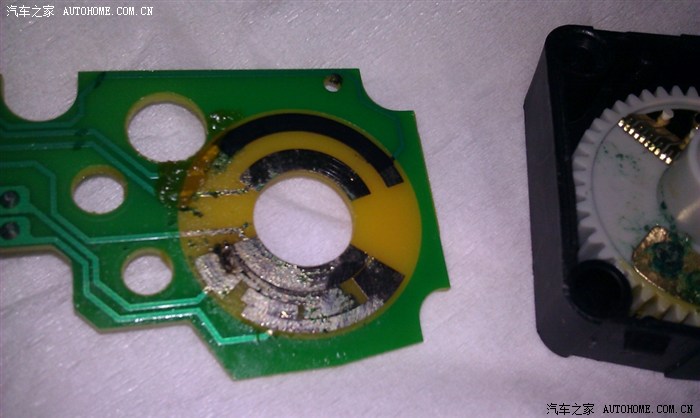

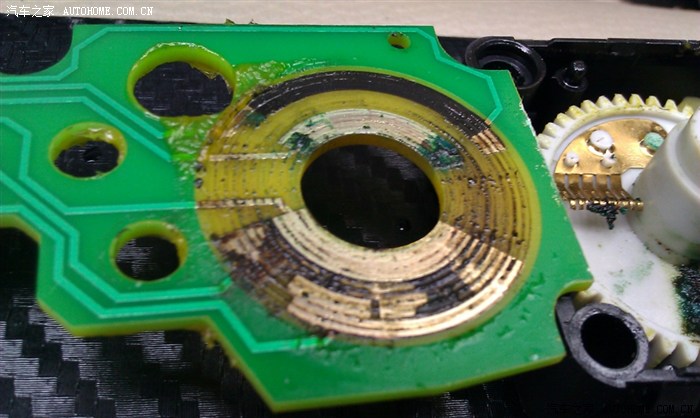

电路板锈的最厉害，锈蚀没了好多铜板

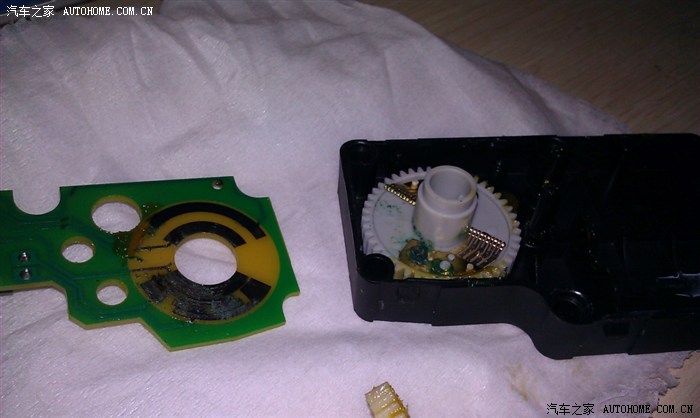

用卫生纸清理一下
发现锈蚀的相当厉害

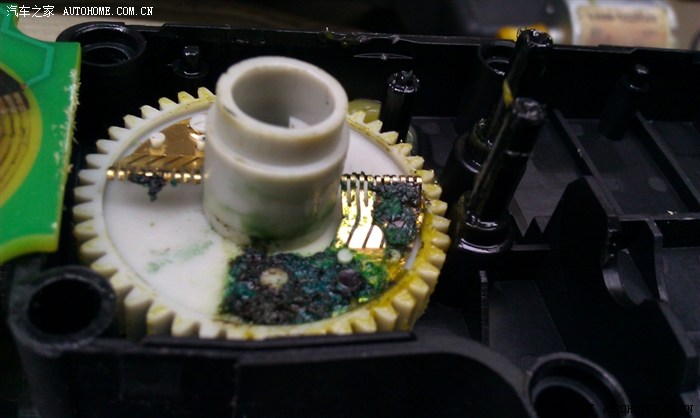

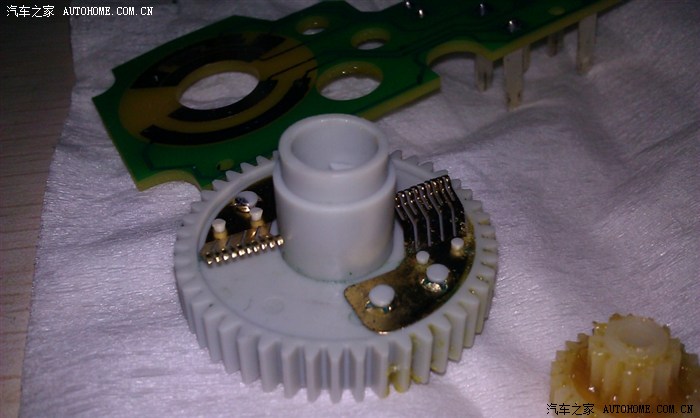

传动齿轮部分已经清理不出来的，就这个样子了
最终就这个样子了，清理完后再组装起来，发现还是不行，加温降温根本没有反应，于是初步确定是电路板锈蚀坏了。
回QQ上跟旧雨大哥沟通，无意间问到大哥的混风机马达是因为进水坏的，于是心头一亮，进水只会损坏电机部分，电路板应该是好的，就跟旧雨大哥谈，能不能我出运费把旧件快递过来。旧雨大哥真是好心人，他为了确定他的旧件电路板是否能用，主动要了我的地址免费给发过来，而且还拆开马达给我拍了照片确认电路板是否能用，在这里我灰常感谢旧雨大哥。。。。。。谢谢！
三天后，收到了来自海南的快递
包装都这么用心。。。。。。。
这是旧雨大哥的混风机马达，边角已经拆坏了，不过不影响，我只需要电路板

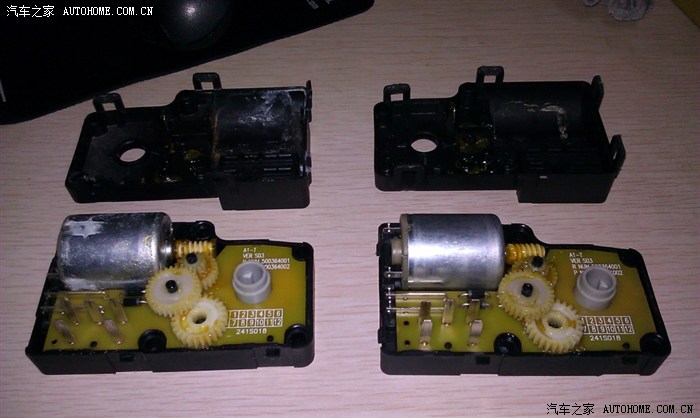

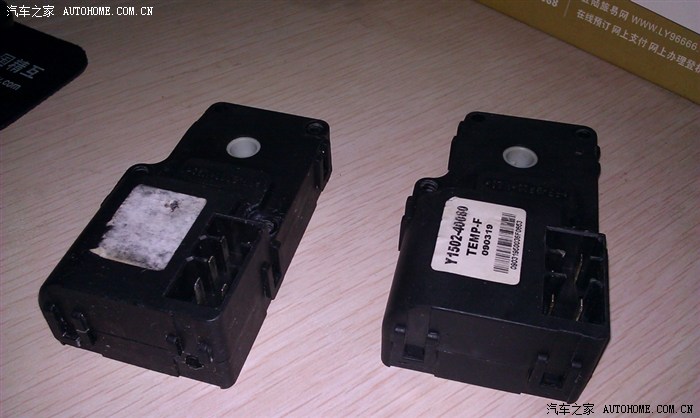

两兄弟合一张，左边是旧雨大哥的，右边是我的
拆开后对比，进过水的和没进过的一眼就能看出来

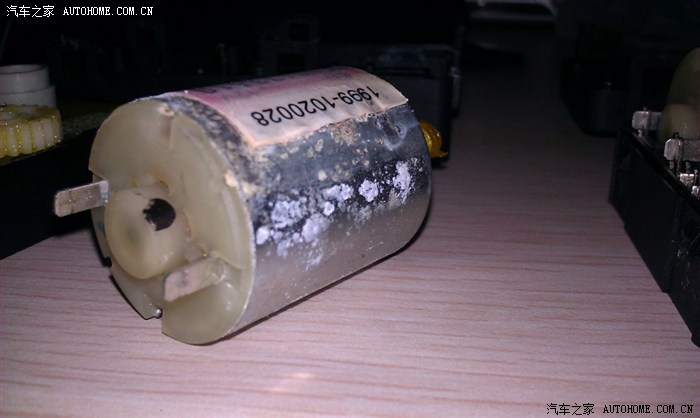

电机确实不行了，外壳都锈了
大哥的电路板明显要比我这个要好些
锈的部分要少很多
齿轮上也是，锈不多
这次使用专业级清理工具，嘿嘿
清洗后的电路板

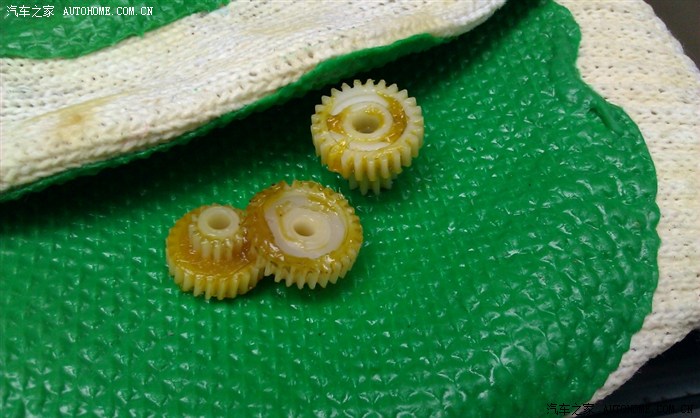

清洗后的齿轮
是不是和新的一样啊？哈哈
放在一起很明显
右边是我的，左边是大哥的，大家一眼就能看出差别来
-------------------------华丽分割线--------------------------
重新组装成功，怀着无比激动的心情来到车内，插好插头，准备见证奇迹的时刻。。。
结果是杯具的，温度控制还是没有反应，我。。。。。。。
。。。。。。。还好单位有辆FSV，于是飞奔上楼要来钥匙将FSV的插头插好再试，还是这里的黎明静悄悄。。。。。
垂头丧气的回到办公室，仔细回想一下整个过程，认真分析了一下电机的转动方式，突然明白了，先到车内用万用表测量一下控制电压，再回头测试电机，确认了我的想法，电机在12V的情况下可以实现正转，但不能倒转，5V的情况下电机不转，归根结底还是电机的原因。我个郁闷啊，只好上TB从于亮那里定了新的混风机马达，半个月前已经换上了，一切正常。
回顾整个维修过程，虽然最终零成本维修的结果失败了，但通过这件事情结识了旧雨大哥，另外学习了拆装马达的方法和马达的工作原理，从中的受益非浅，我相信每个喜欢动手的朋友都会体会到这种快乐，于是我把这个过程尽可能完整的写出来，给有可能用到的朋友于提醒和帮助。END
喜欢纯爷们帖子的朋友请回帖，有句老话叫我为人人，人人为我，这样才能创造一个良性的论坛环境，别无他意。
最后再度感谢旧雨大哥，真诚的说句，谢谢！
