2017款哈弗H6运动版自己安装全景摄像头

最老有人问我钱买要购买链接本来觉想想还说吧家买买自由
(你要买把你旺旺告诉我我向老板去讨红包看会不会给)呵呵
由于我先后买两台人家店主给我优惠全网最价如果你想买就店家说在这里看我文章肯定会给你优惠说我推荐过来(旺旺号潇浪人生)我第一台1680买的,
我第二台以后就便宜(应该最低价价)
如果需要购买链接就发私信给我,我发给你,我还可以帮老板说一下,直接给你最低价。
(本来我都发了链接的,但是系统过滤了)

大家对我的回复就是对我的支持,谢谢大家!
2016年11月买的车,还没有到一年,这一年还是很小心的,前一段时间在停车时,不小心碰到了车前的一个小树桩,差不多到拍照位置,车子雷达没启动,我也没看到,结果碰到了牌照,把牌照给压变形了,不过还好,就是牌照有点小变形……好了,有点跑题了,加上别人有些车就有全景摄像头,我买的还是H6运动版1.5T的顶配,没有全景摄像头,装一个应该还是有用的,至少可以装B,自己喜欢折腾……所以想装了。
   打开淘宝,看了很多,便宜的有几百的,贵的有5~6千,各种各样的,找了半天,最终决定下手一款,为避嫌,就不说品牌了,其它品牌安装可以参考本贴(搜索了全网都没有一个全面的安装贴,所以我来发一个)。

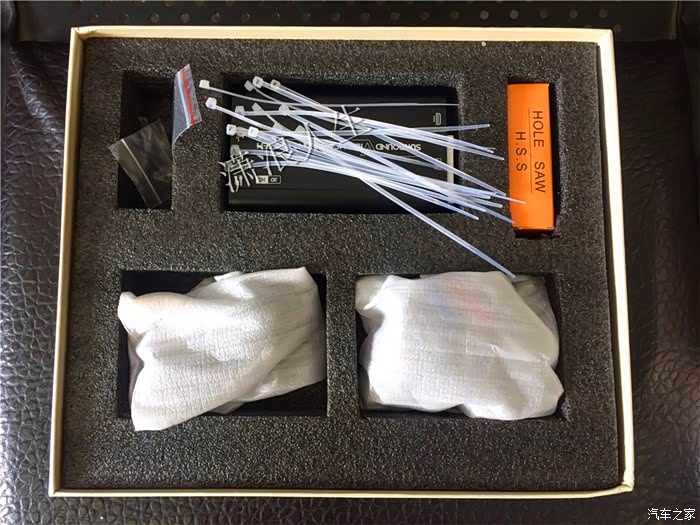

这是收到快递的盒子,都变形了

还好里面的东西没坏

这是说明书

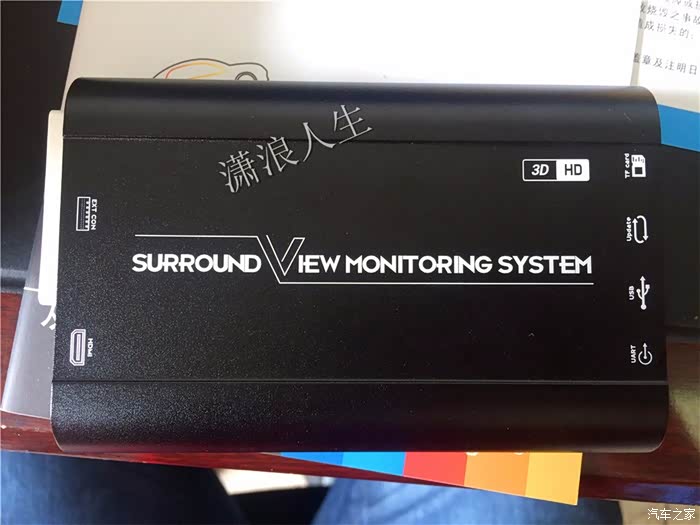

主机

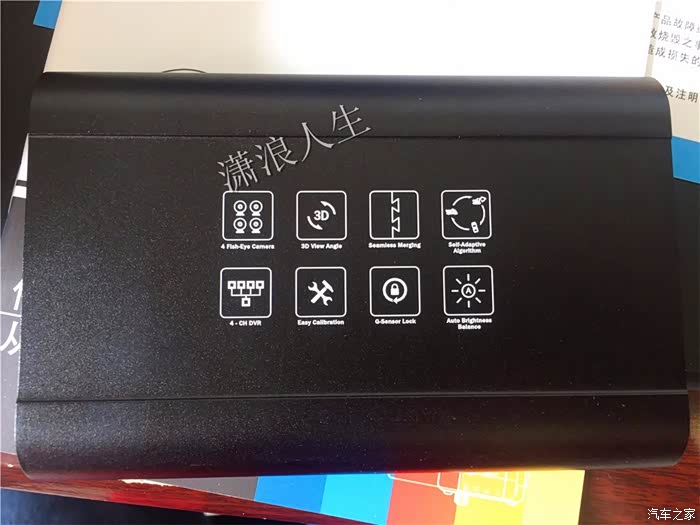

主机功能

接口,还有高清输出接口,如果有一个高清显示器效果就更好了

支持32GTF卡,和128GU盘,U盘具有优先权

准备开拆

先拆左边

先把小三角翘开就可以,再把门板拆开,拆门板相对简单,拆开螺丝就可以瓣开了

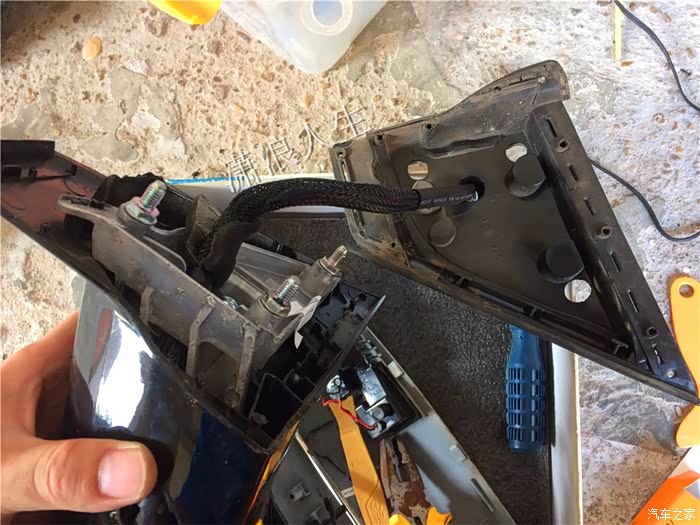

取下后视镜螺丝,就可以拿下后视镜研究了,

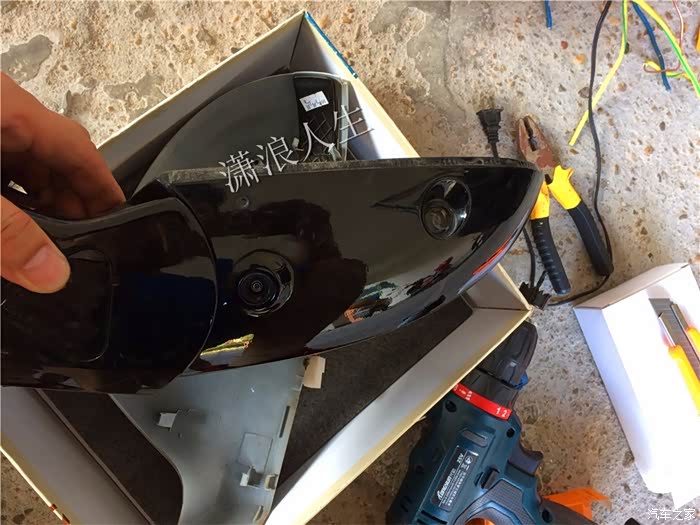

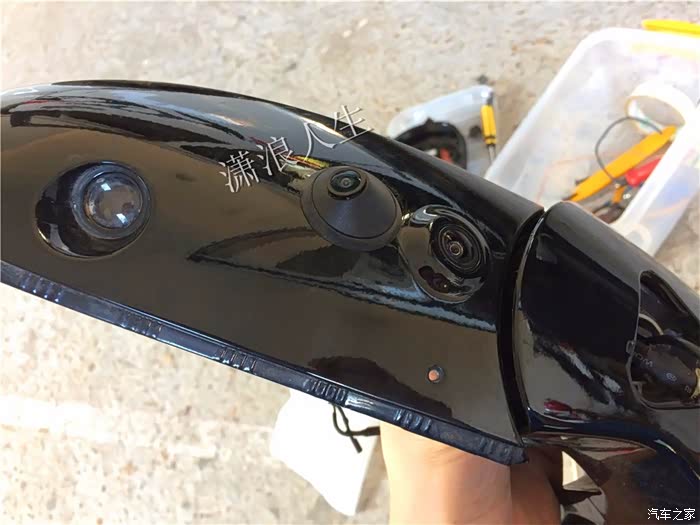

左后视镜还是相对简单的,很快就安装好了

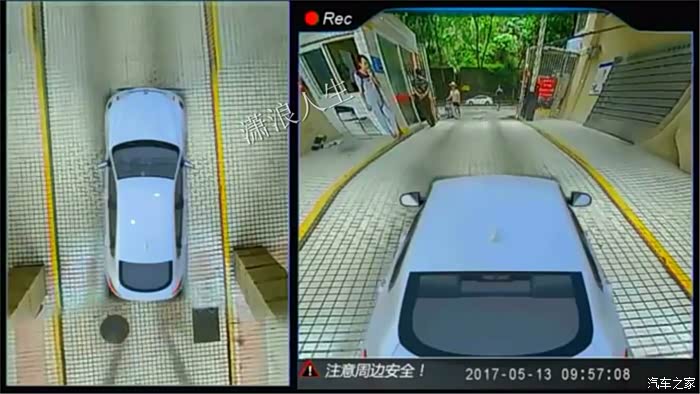

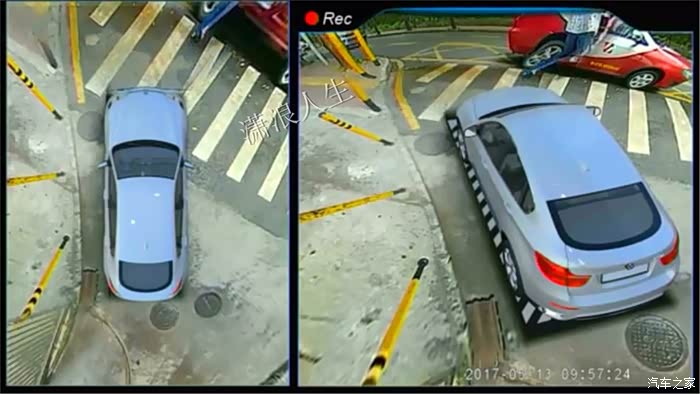

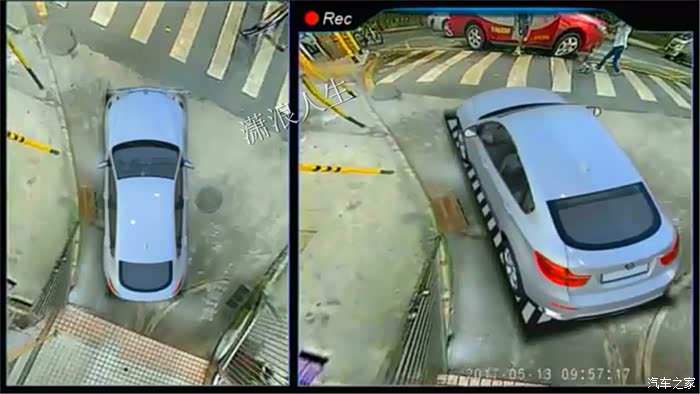

最后的效果和这图差不多,这是宣传视频中截图的

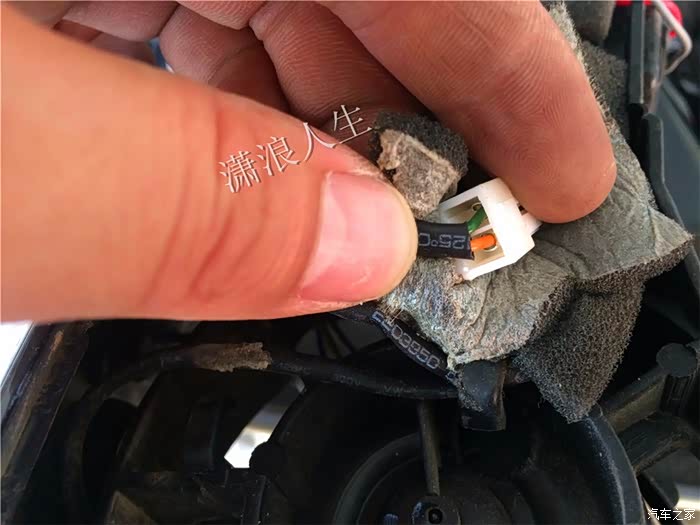

记下转向灯正极,方便取信号

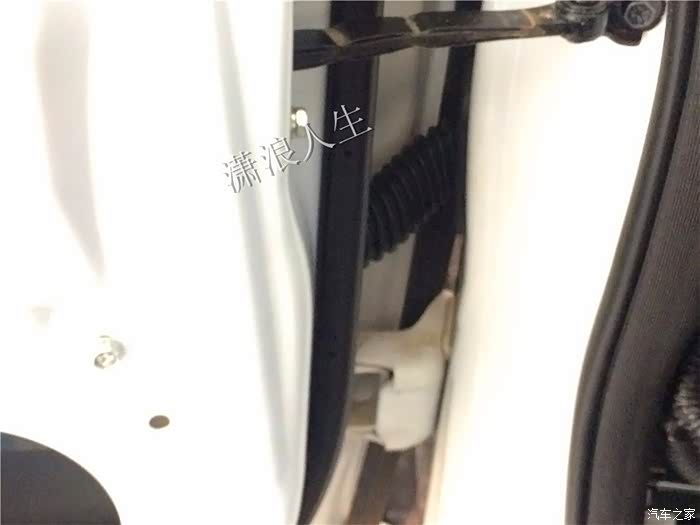

线最好是从这个橡胶套穿过,这样美观,说到这,穿这线我开始没有找到技巧,蹲在地上搞了一个多小时都没搞定,后来狠下心,发现这个橡胶是可以从两边拔开来的,这样穿线就只要一根小铁丝就可以搞定。详细可以等下看右边的穿线

这是左门走线示意图

右后视镜就麻烦了,原车有一个盲区摄像头,空间就小了

还是老样子,先拆下来研究一下

记好转向灯正极线

用万用表测量准确

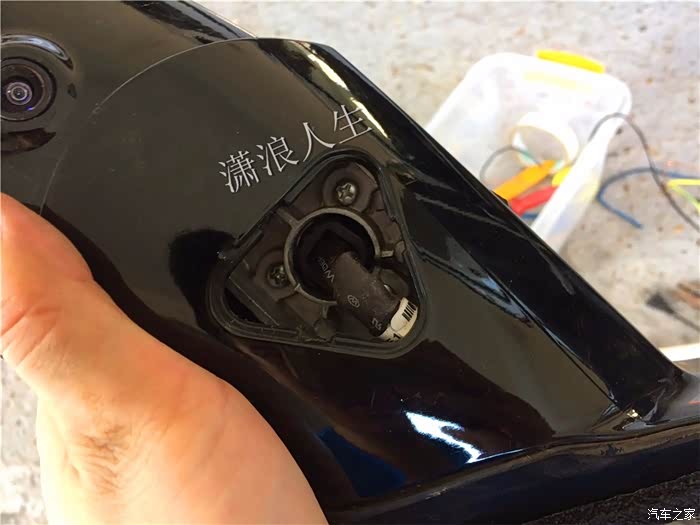

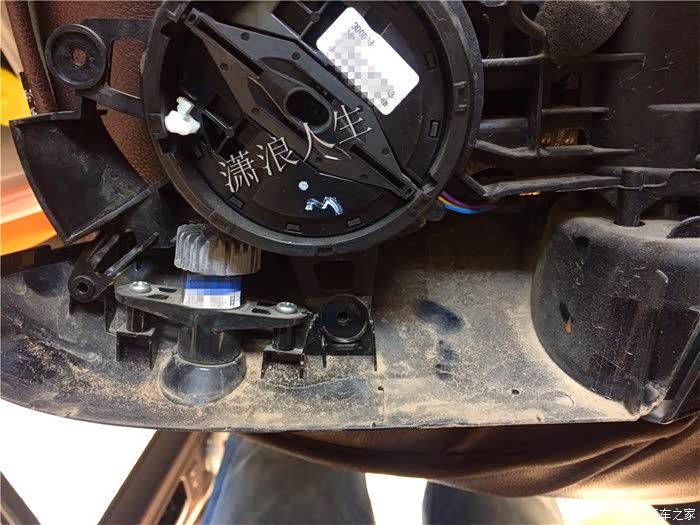

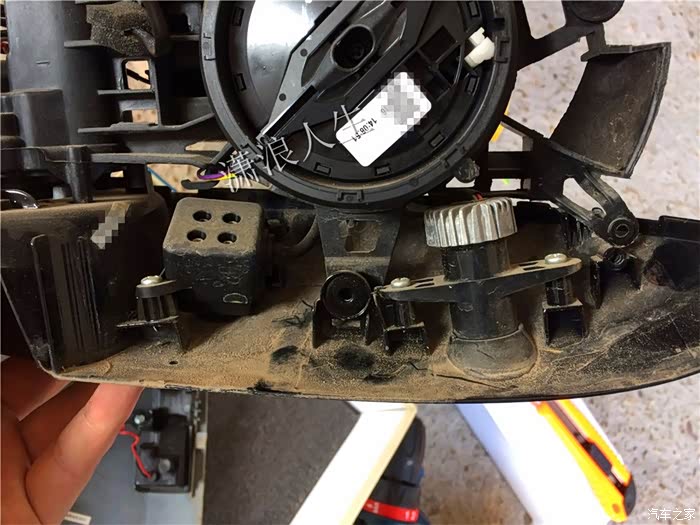

看看这空间,好拥挤!

左想又想,还是得找个位置打孔呀

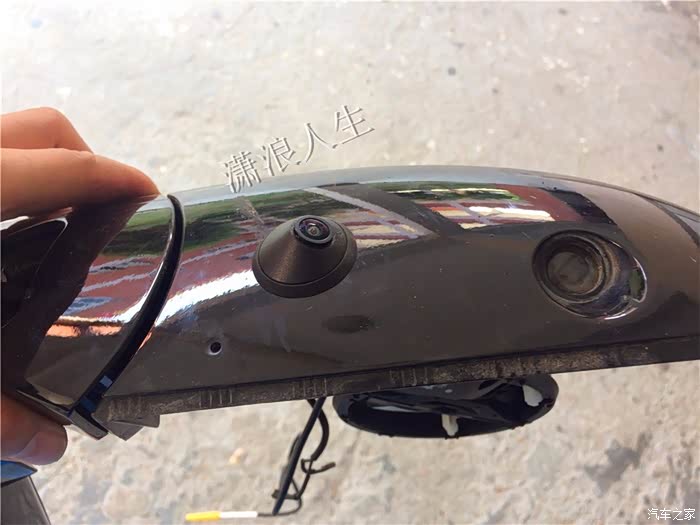

就这个位置吧

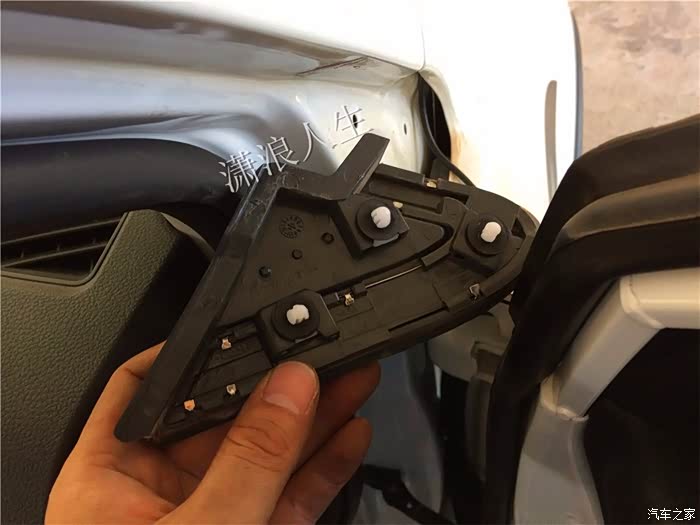

穿线时要把这个小三角板先翘开,好走线

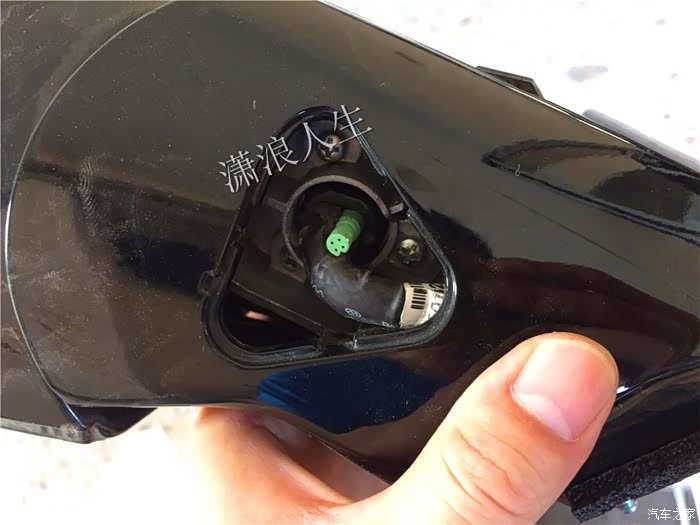

看到没?线就是通过这个轴穿过来的

把360的摄像头线穿过!

再把档板的橡胶拿掉,穿线

最后效果图

安装上车

转向灯取电就从这个接口处取,这样方便呀,所以开始要用万用表测量就是这个原因

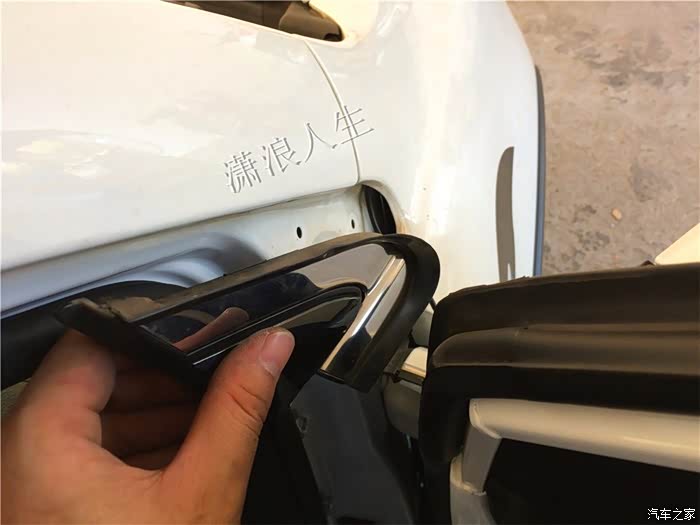

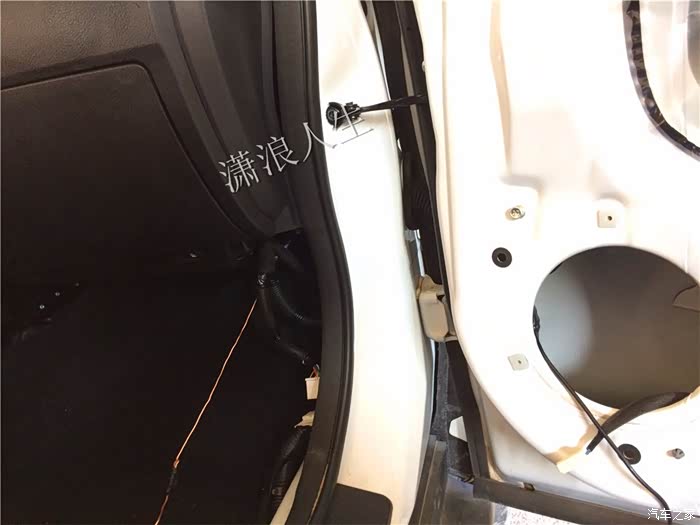

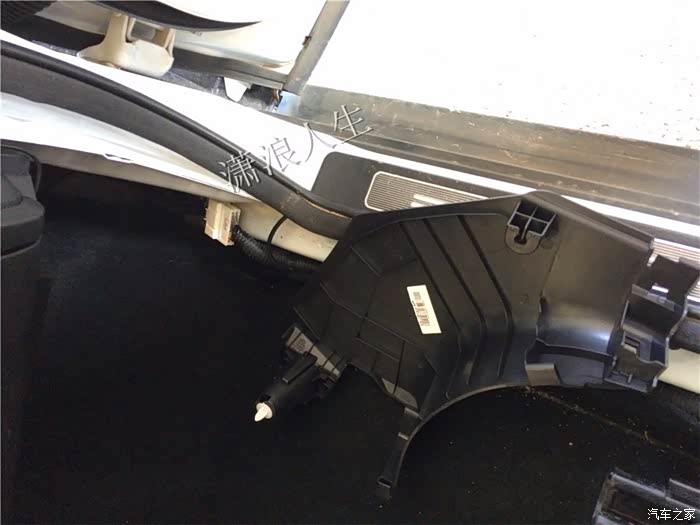

为了好穿线,需要把踏板拆了,直接翘起来就可以了

还有侧板

可以先用手把车内两个插头拔掉

拔的时候按住这个就可以了

找一根铁丝,从喇叭口开始穿,再把线拉过去

接好的转向灯线,最后安装上所有的门板,螺丝就好了

前置要走线就难了

要完美走线,最好就是从这里穿过去,想想都恐怖,放弃吧,等下再想走哪

放大来看一下

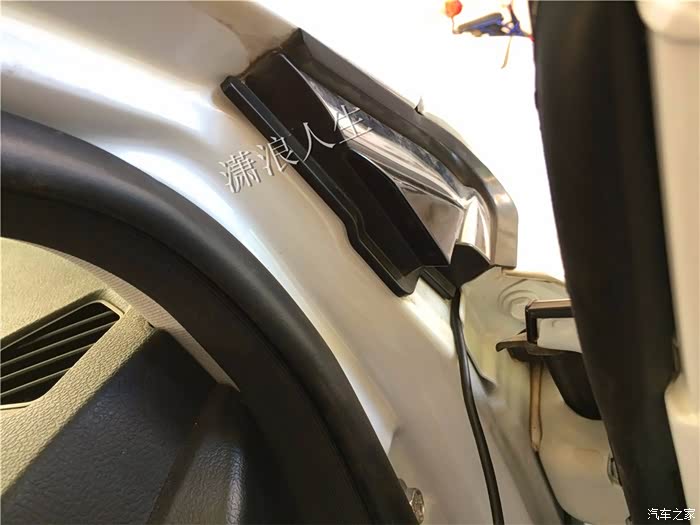

还是决定这样走线了,要安装和地走线,得先把这块板拿下来

把摄像头安装好,找一个中间位置安上就好了

走线

看到没

可以把这块小板直接翘开

如图

再安上

这样就可以了

虽然这不是最完美的,但是也还可以了

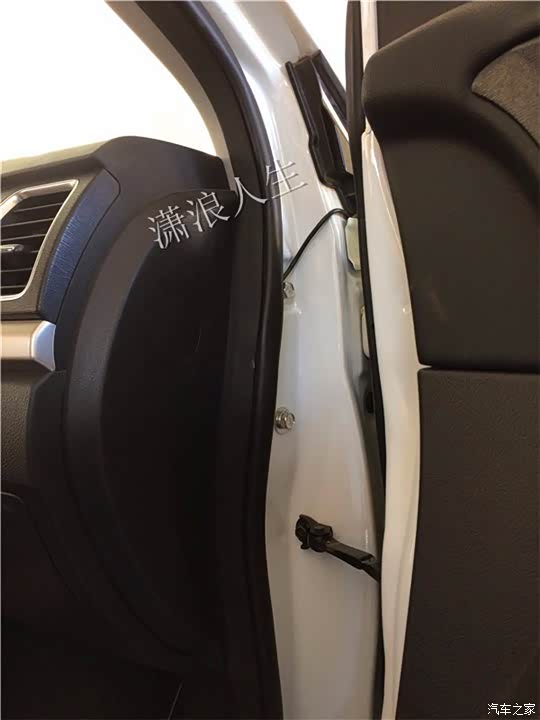

走到副驾驶室就可以了,前置摄像头就安装好了

开始安装后置了,这是原装摄像头,发现没有什么很好的位置,管它呢,先拆了再说

从内部下手

把图中这些地方的档片去掉,再拆开螺丝

用手直接拉下来就可以了,注意安全

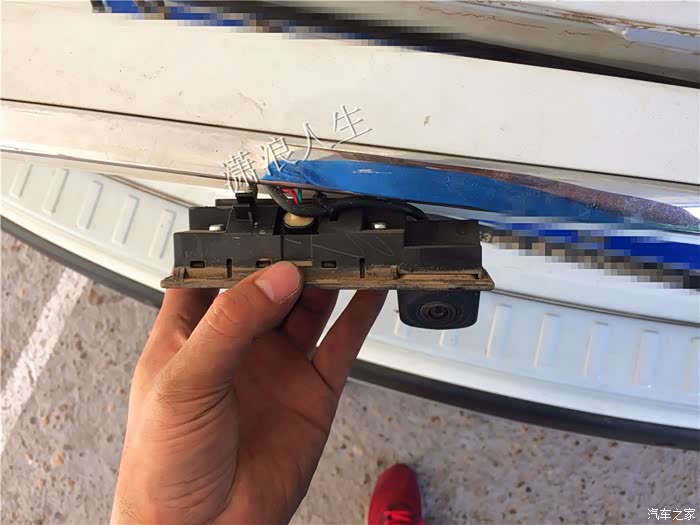

从后门内部把摄像头的固定螺丝拆掉,用点力量就可以拿下摄像头及装饰条(一定也要把装饰条的几个小螺丝也拆了才行哟)

仔细观察一下摄像头总成

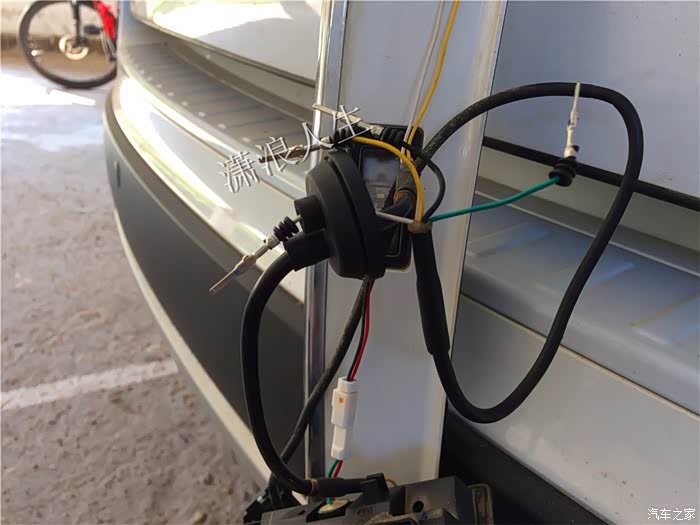

后面的走线

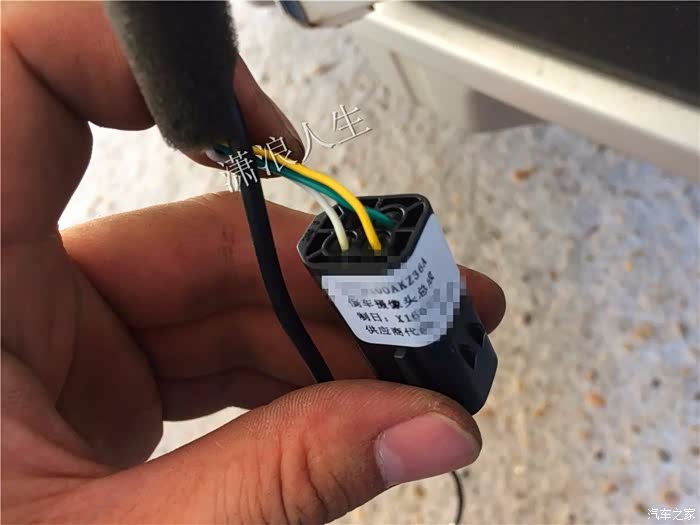

这是摄像头原装的接口

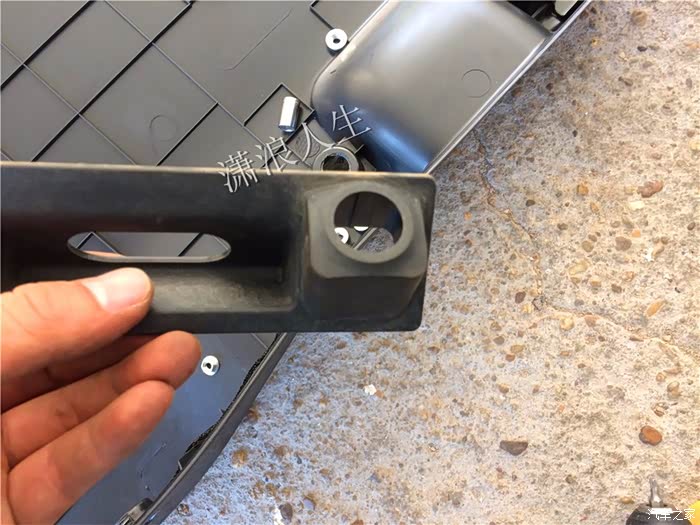

最后决定直接在原摄像头位置安装新的摄像头,就是要稍微改进一下就好了,要利用上这个原装的支架

怕以后还要用上原装的摄像头,决定无损拆掉原装摄像头,所以线只能一根一根从皮碗中抽出来,再把新的摄像头线穿过

安装上去

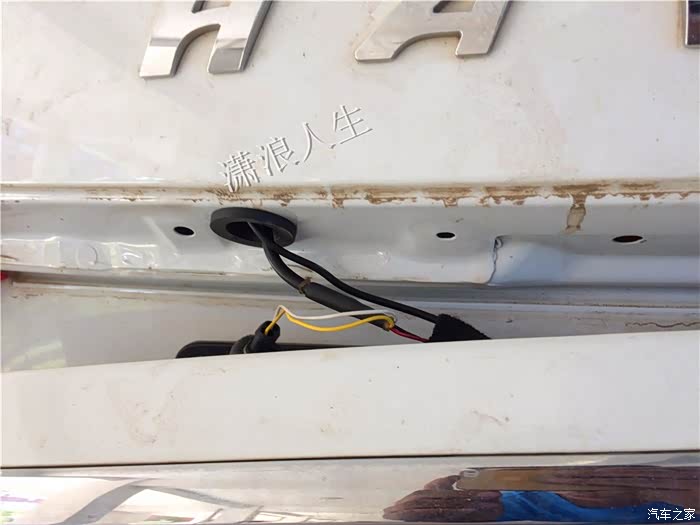

最后效果就是这样了,强迫证还是算了,做得不是很好,走线就随便了,我直接安好后从车门的上边一直走到副驾驭室了

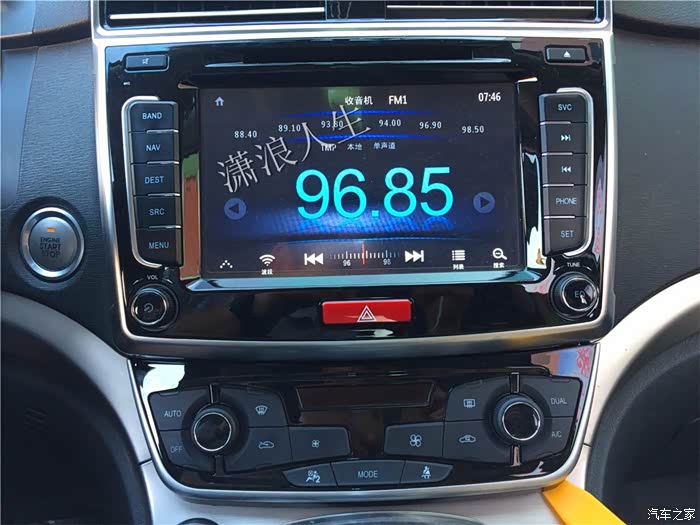

现在来安装内部(一个人操作,没拍照,这是原来拆车机时拍的)

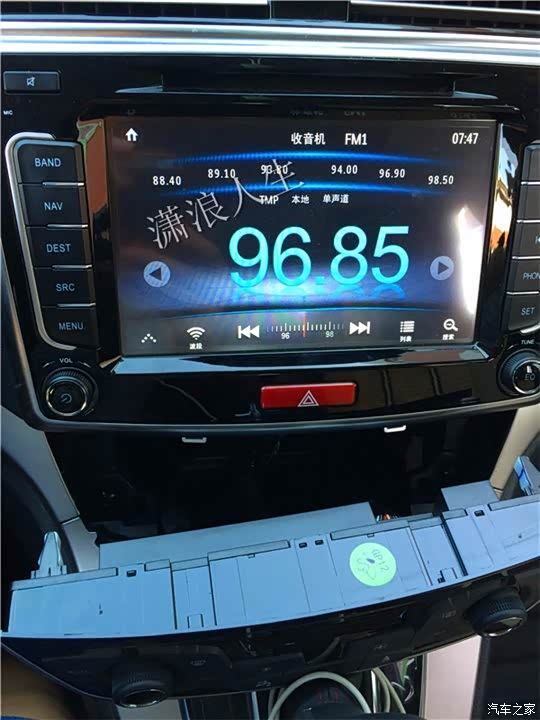

一定要先把空调按键面板拆下,才能再拆车机面板

拆下线束

如图

再把车机的螺丝拆开,就可以把车机拿下来了

这是车机的定义线,分A,B,C三线束,找到要用的电源正负线,ACC线,倒车检测线和倒车信号线就可以了,破线把360全景的相应的线接上就可以了,启动车辆电源就可以测试了

这是什么也没做,挂上倒档显示的画面,发现几个问题,
1、摄像头位置不太好(主要是没有标定位置)
2、画面感觉显示不全(发现是AV格式问题,后来在360设置里改成N格式就好了)
3、只有挂上倒档才显示(这一问题我研究了好久,才发现倒车检测线一定要把原车送给车机的倒车检测线给剪断,要不然360的信号线加不上去,360要加12V,结果原车又强制给了0V,画面就显示不了)

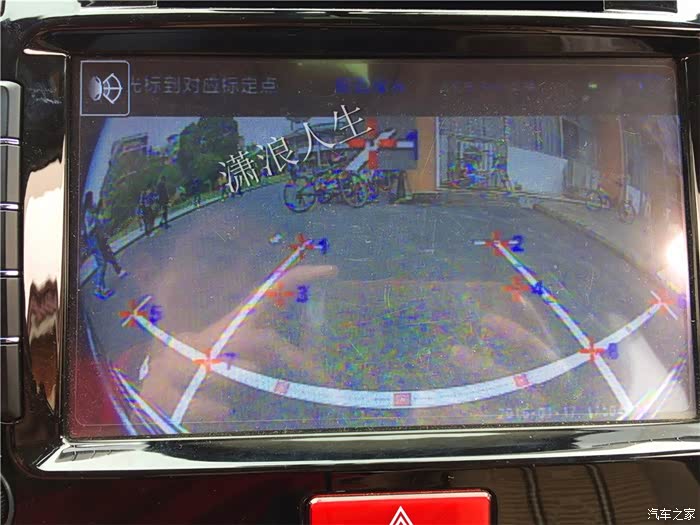

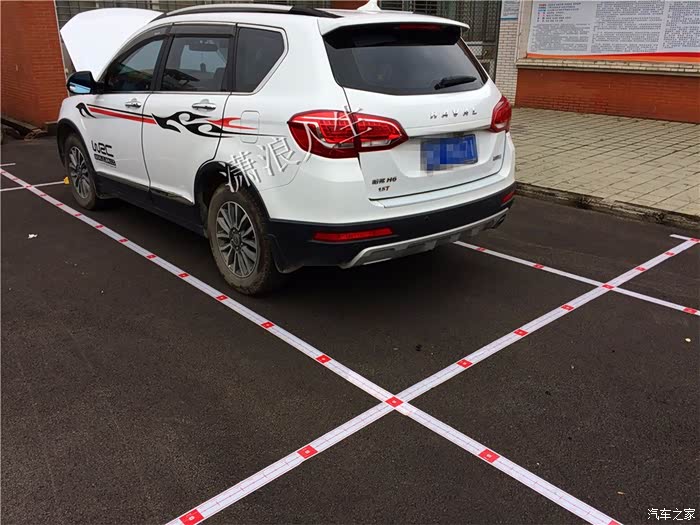

在地上贴上标定胶带,准备开始调试

看到没?画面感觉显示不全(发现是AV格式问题,后来在360设置里改成N格式就好了)

看到没?画面感觉显示不全(发现是AV格式问题,后来在360设置里改成N格式就好了)

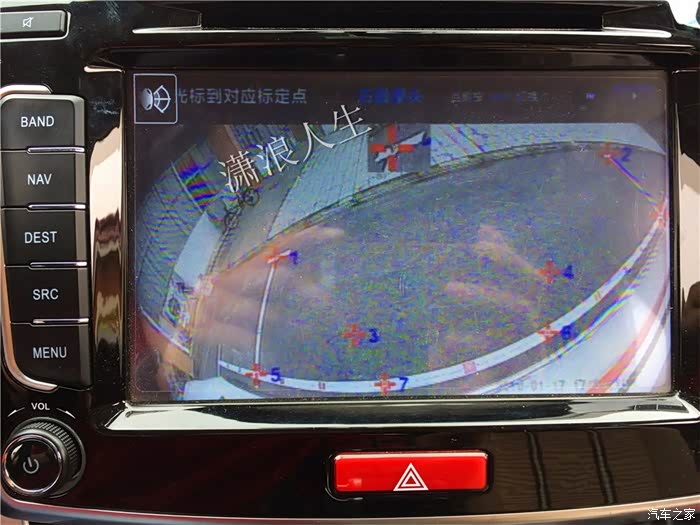

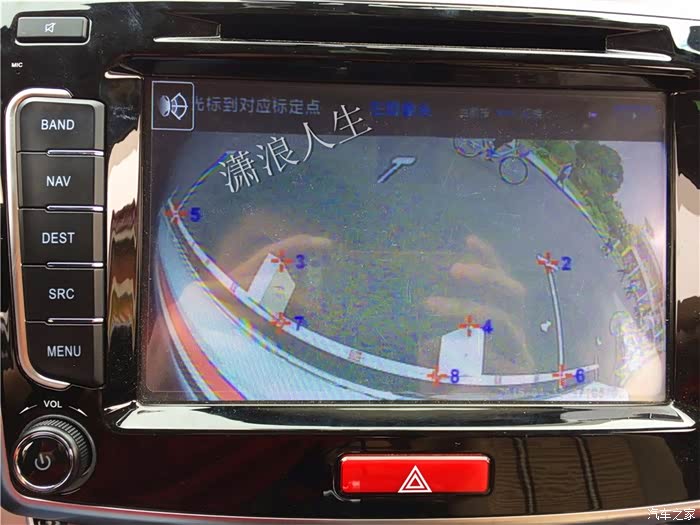

按要求摆放空中参考物(用要标定空中的两个点,也就是因为这样才有较好的立体显示效果吧,我猜的)

这是前置

这是后置

这是左边

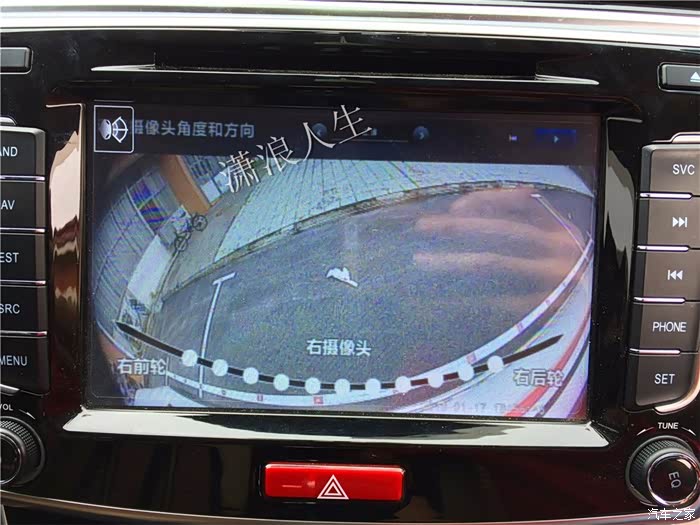

这是右边

一个个点标定好之后就可以拼接了,大概要2-3分钟吧

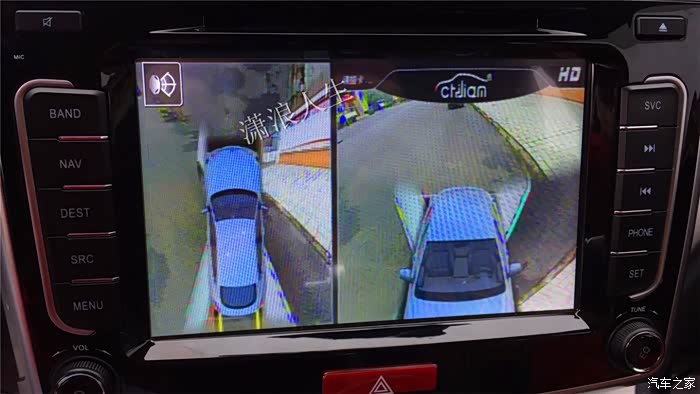

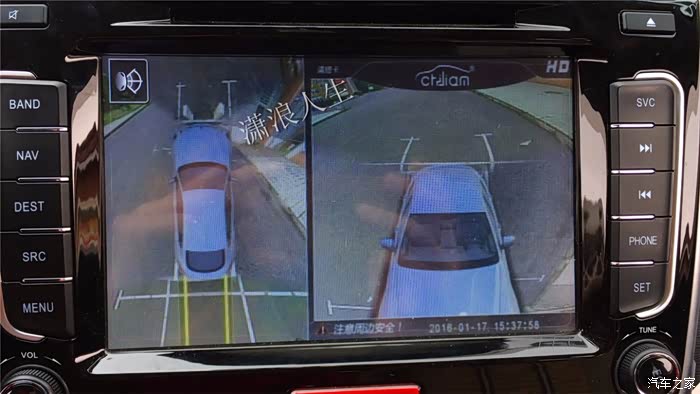

第一次拼接后的效果,比起原来是好多了,发现还是有点问题,后来找到原因是摄像头安装的底部不是平的(H6的后视镜底部居然是一个弧形,没办法,再把后视镜拆开小心调试(请原谅我一个人没来得及拍照))

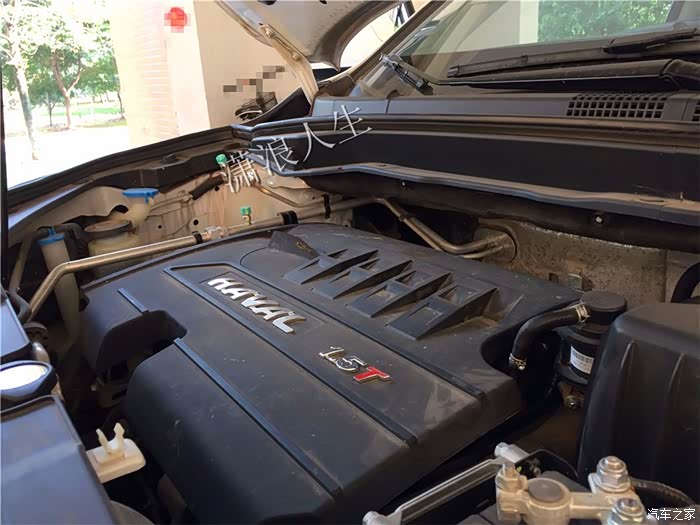

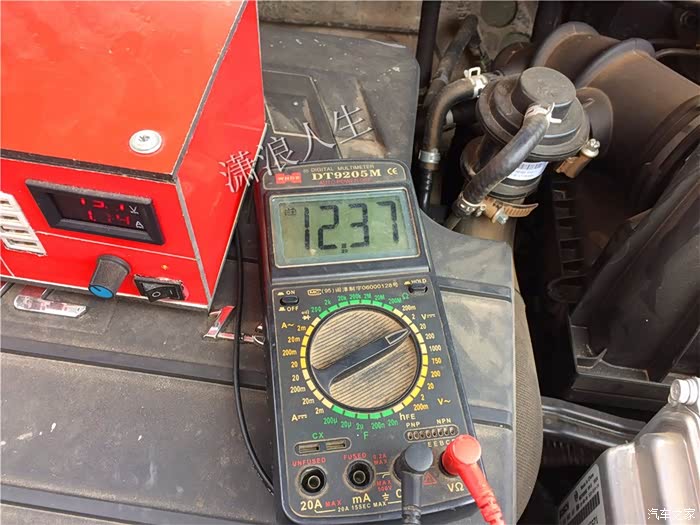

终于调好了,想上路测试,这时才发现,一直在用车机听收音机,现在车辆没电了,中途有几次收音机都自动停了,而我想都没有想就又打开了,现在知道是没电了...想求助同事,想想谁会没事有搭电线呢?想打电话给4S店,后来想想,自己应该试试看呀。找来自己的可调电源,给它充会点吧,调好电压,慢充!

几个小时后,电压终于上来了。点火,OK!

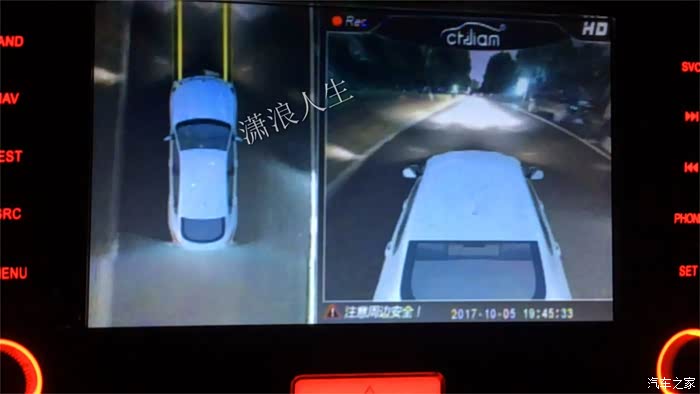

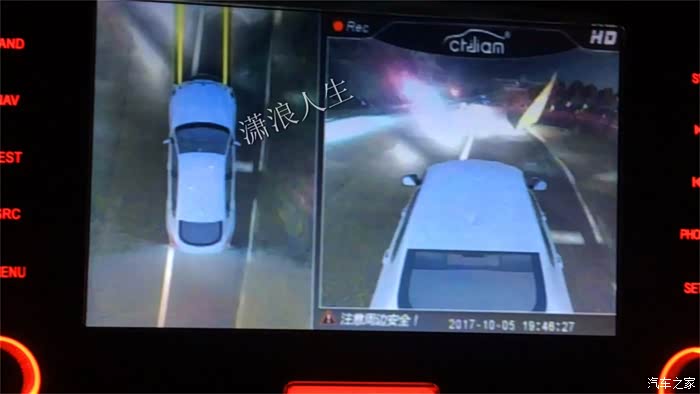

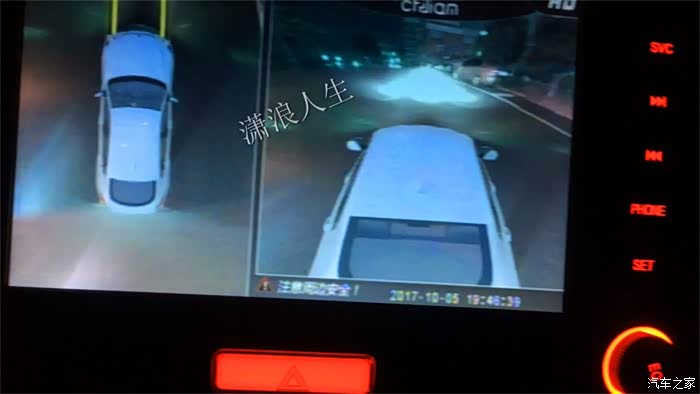

一个人操作就是这样,总是忘记拍照,这是晚上了,手机录的视频中截取的图片,这绝对真实,大晚上的

手机录的视频中截取的图片(这是开了远光灯)

手机录的视频中截取的图片(这是关了灯光,只有行车LED灯)

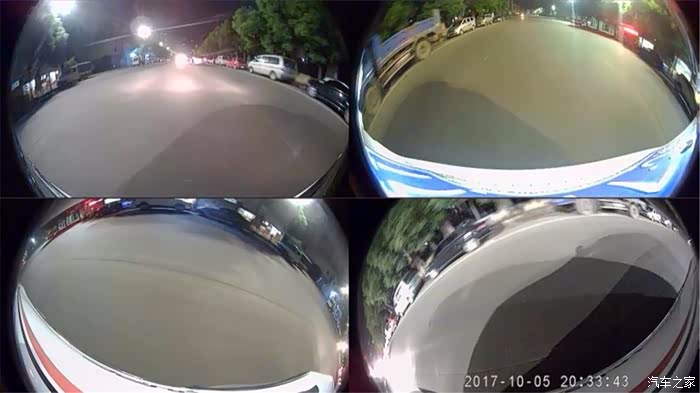

这是它的行车记录仪录的四录视频,用电脑播放还是很清晰的,有一张图中完全没有开任何灯光,停在路边,都只用路灯可以把前车的车牌看得一清二楚的!

这是它的行车记录仪录的四录视频截图

这是它的行车记录仪录的四录视频截图

最后的效果和这图差不多,这是宣传视频中截图的

最后的效果和这图差不多,这是宣传视频中截图的

最后的效果和这图差不多,这是宣传视频中截图的

最后的效果和这图差不多,这是宣传视频中截图的

最后的效果和这图差不多,这是宣传视频中截图的

最后的效果和这图差不多,这是宣传视频中截图的

好了,编辑这个文字还是好累的,图片有点乱,大家自己脑补一些画面吧,总的来说效果我还是很满意的,尤其是夜视效果,真的可以算是星夜视,显示器要是能再高清一点就更好了,车机的显示是800*480的,如果是720P的或是1080P的屏就更清晰了。各位如果有事可以留言,有空我会回复的,谢谢大家,我做为一个新手还清多多包涵多多支持!谢谢大家。
