所有C11骐达改件分享。05-10款
多图警告，不喜勿入，纯属折腾玩，需要有一定电路基础和对应的工具。
有些配置是顶配自带的，但确实不多见，所以会一并列出，方便有人想改。全部都可以转接不破一根原厂线。由于我是最后一批国4骐达，很多东西都被阉格了，只能补回（最后一批压缩机，发电机，和很多内部卡扣减震都被减配了）
目录：
1：尾门摄像头
2：防炫目后视镜+雷达和胎压显示
3：带灯门窗按键
4：气帘
5：后视镜调节按钮灯，旋钮灯和点烟器灯
6：原厂麦克风
7：a柱高音和bose喇叭
8：大灯高度自动调节
9：定速巡航
未完成项目：记忆电动座椅（记忆后视镜已完成但记忆座椅有一个传感器还未找到地方安装）
所有信号线均为0.3mm²线，太粗会导致塞不进端子头，喇叭要用双绞线，气囊传感器要用屏蔽线，摄像头要用75欧同轴线。大部分插头都有卡扣锁住针，插针退针都需要拆掉卡扣，部分插头退针还需要拿镊子或者退针器在插头上方抵住小卡扣。
1：尾门摄像头，这个科技版以上自带。
需要材料：原装摄像头一个 ，尾门开一个10mm孔，高配拉手一个。
有些配置是顶配自带的，但确实不多见，所以会一并列出，方便有人想改。全部都可以转接不破一根原厂线。由于我是最后一批国4骐达，很多东西都被阉格了，只能补回（最后一批压缩机，发电机，和很多内部卡扣减震都被减配了）
目录：
1：尾门摄像头
2：防炫目后视镜+雷达和胎压显示
3：带灯门窗按键
4：气帘
5：后视镜调节按钮灯，旋钮灯和点烟器灯
6：原厂麦克风
7：a柱高音和bose喇叭
8：大灯高度自动调节
9：定速巡航
未完成项目：记忆电动座椅（记忆后视镜已完成但记忆座椅有一个传感器还未找到地方安装）
所有信号线均为0.3mm²线，太粗会导致塞不进端子头，喇叭要用双绞线，气囊传感器要用屏蔽线，摄像头要用75欧同轴线。大部分插头都有卡扣锁住针，插针退针都需要拆掉卡扣，部分插头退针还需要拿镊子或者退针器在插头上方抵住小卡扣。
1：尾门摄像头，这个科技版以上自带。
需要材料：原装摄像头一个 ，尾门开一个10mm孔，高配拉手一个。

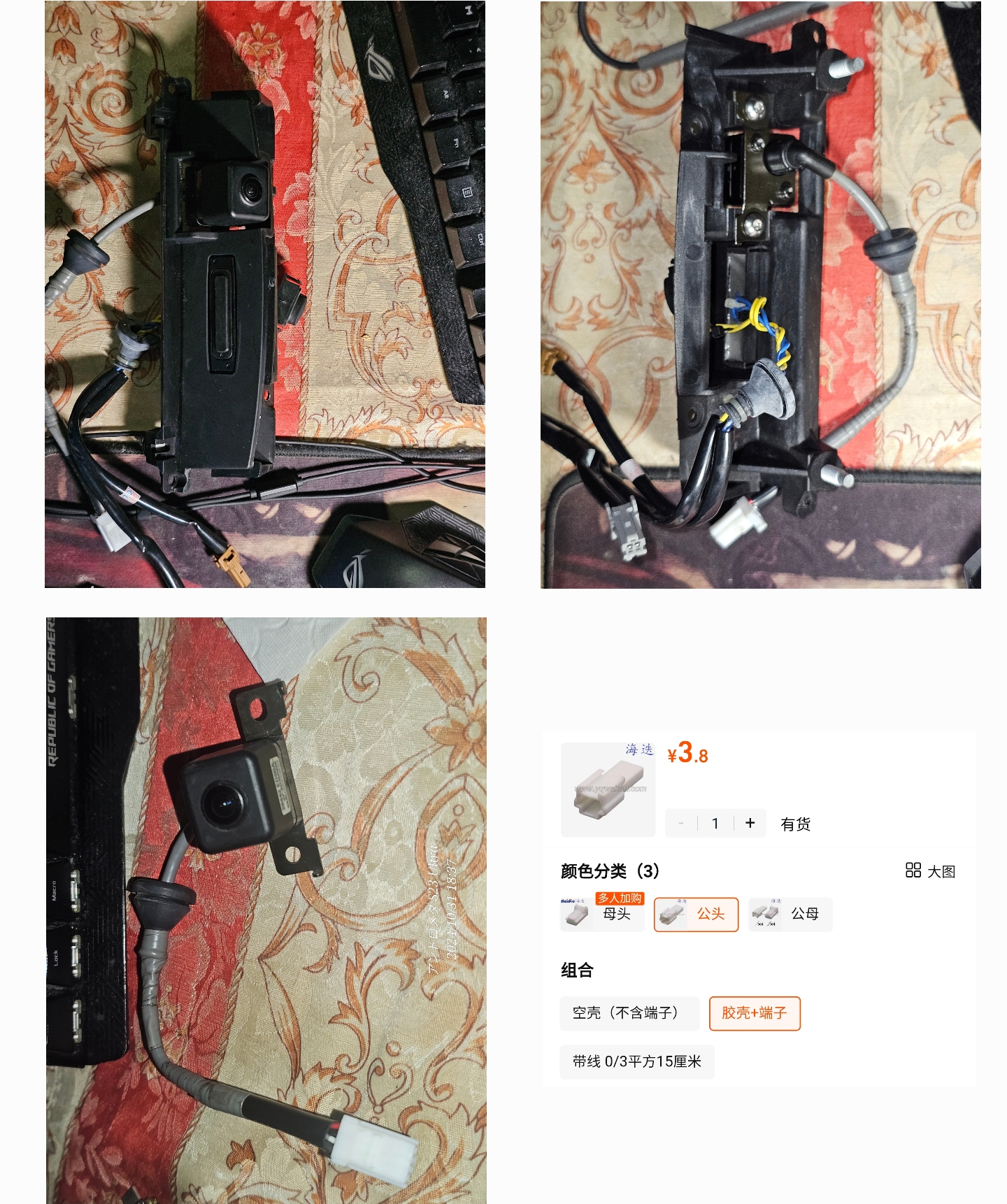

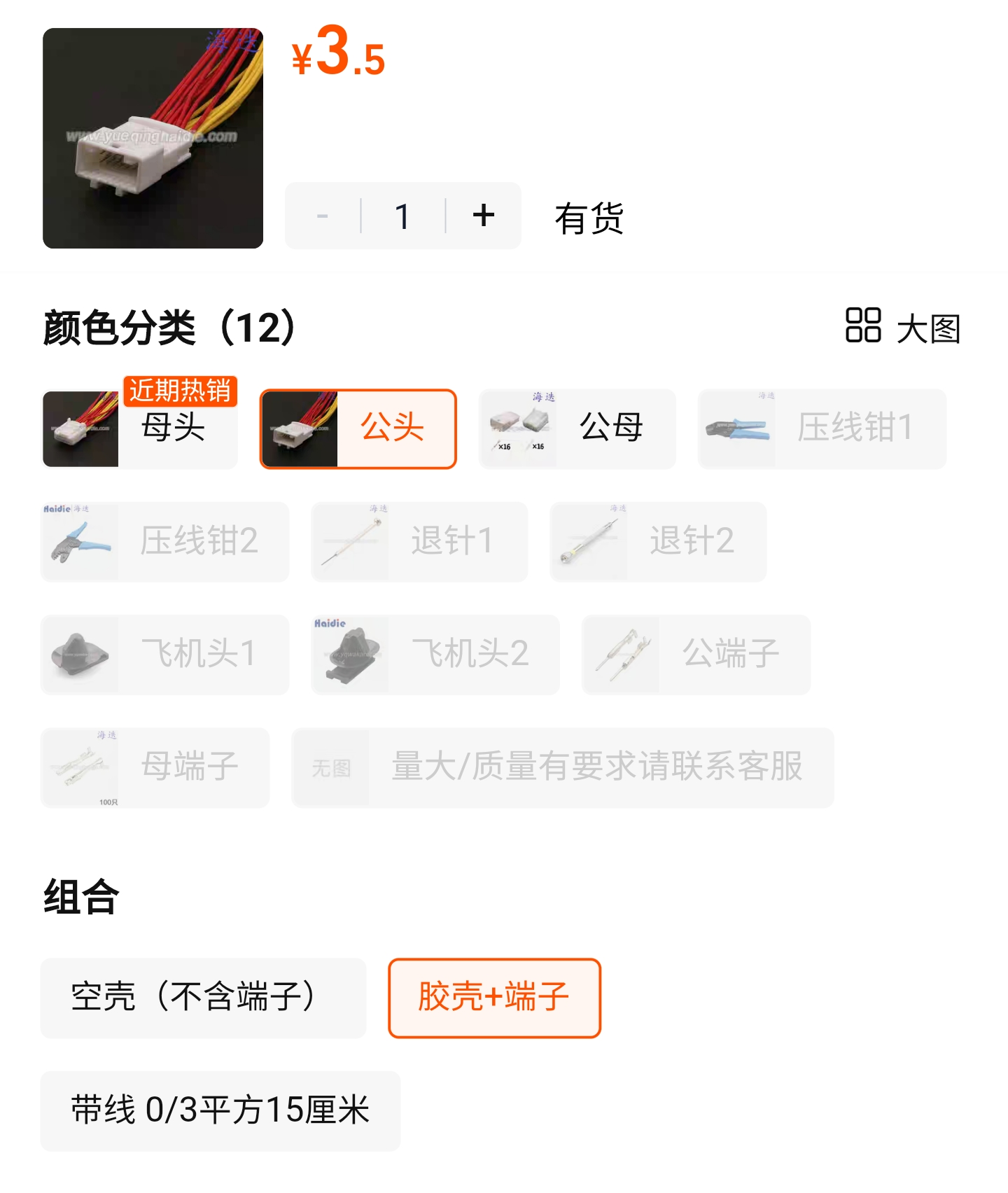

高配拉手和原装摄像头一个以及对接插头。

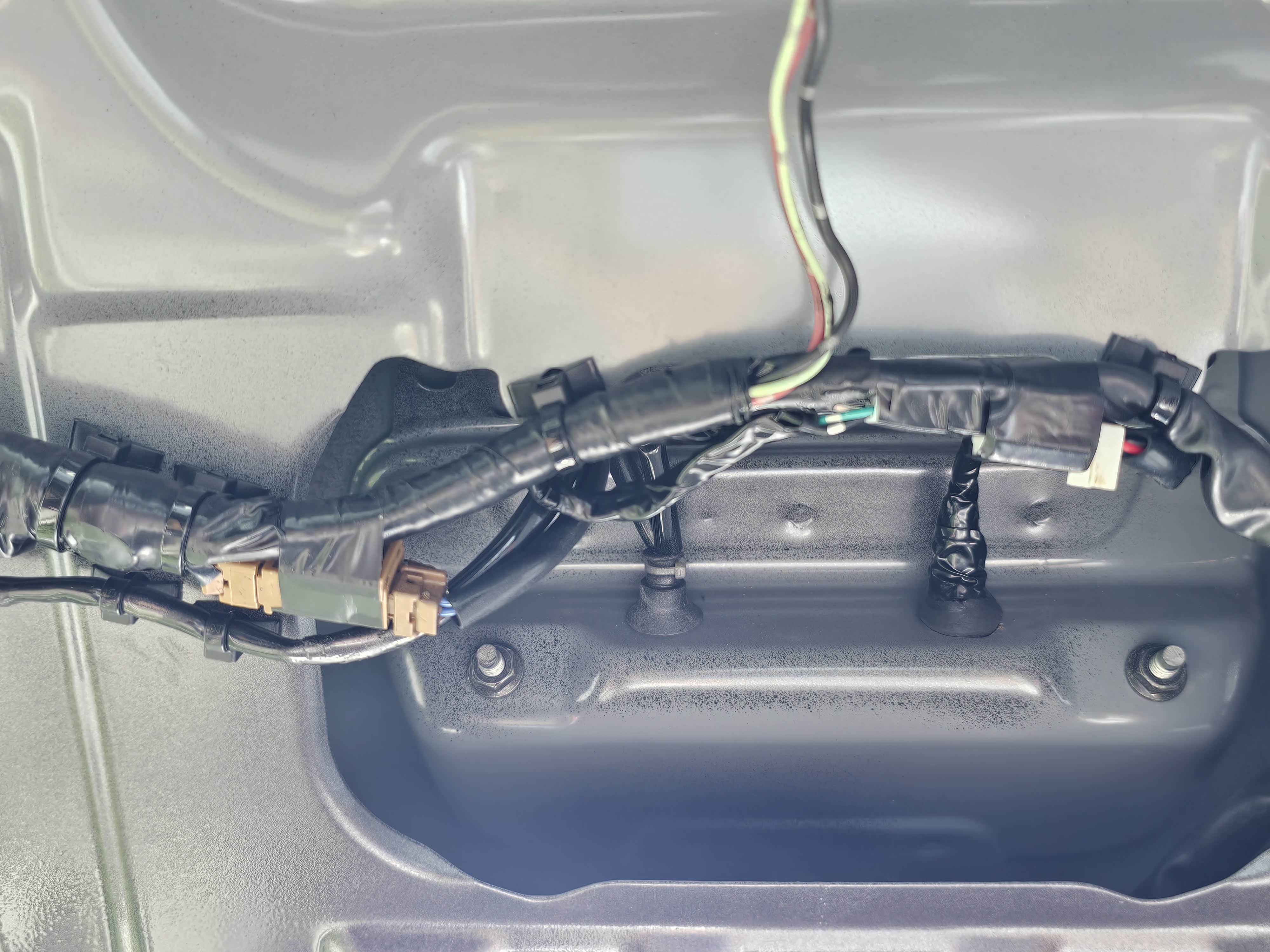

内部的样子，非高配尾门是没有摄像头开孔的需要自己开一个。

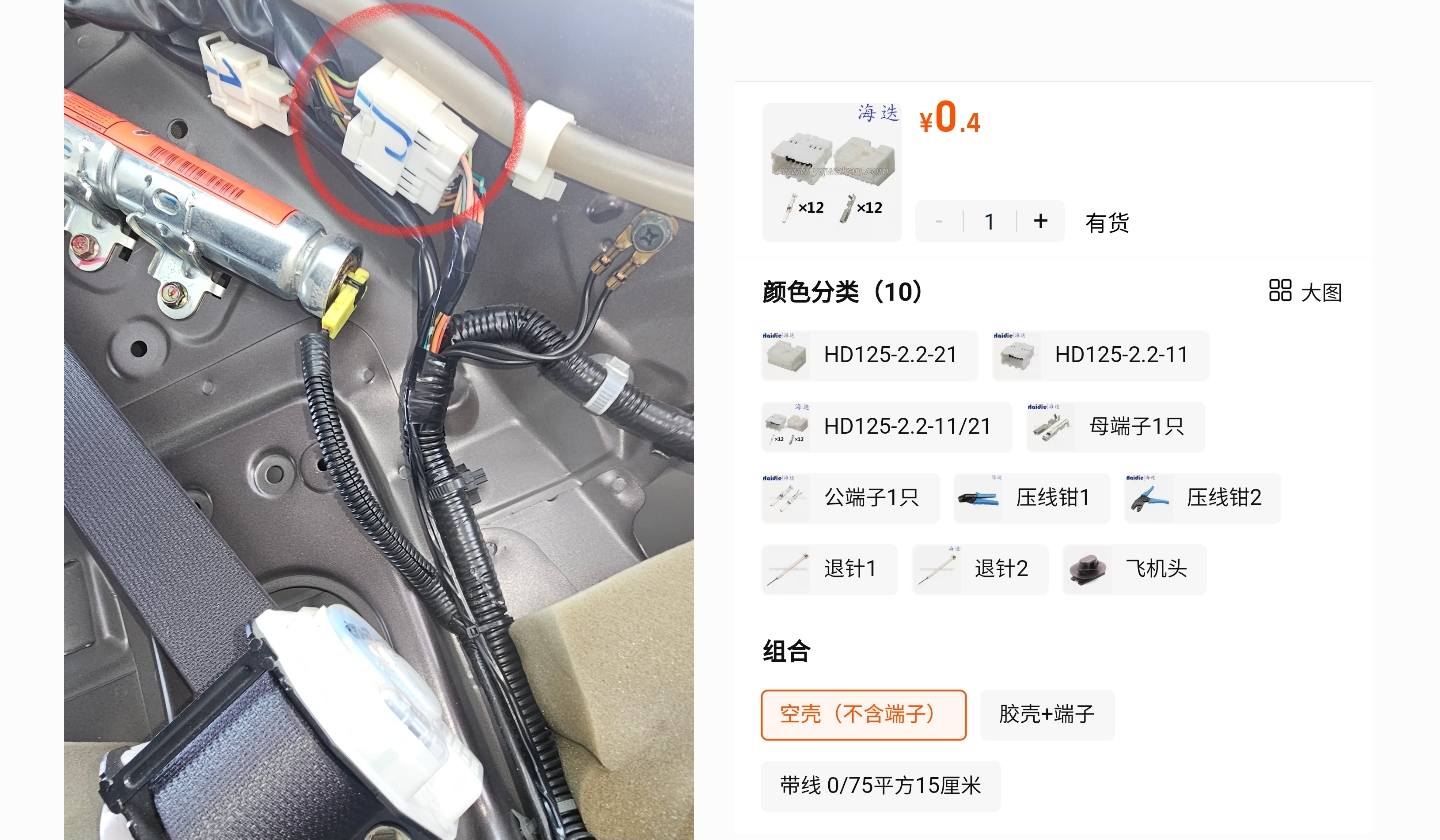

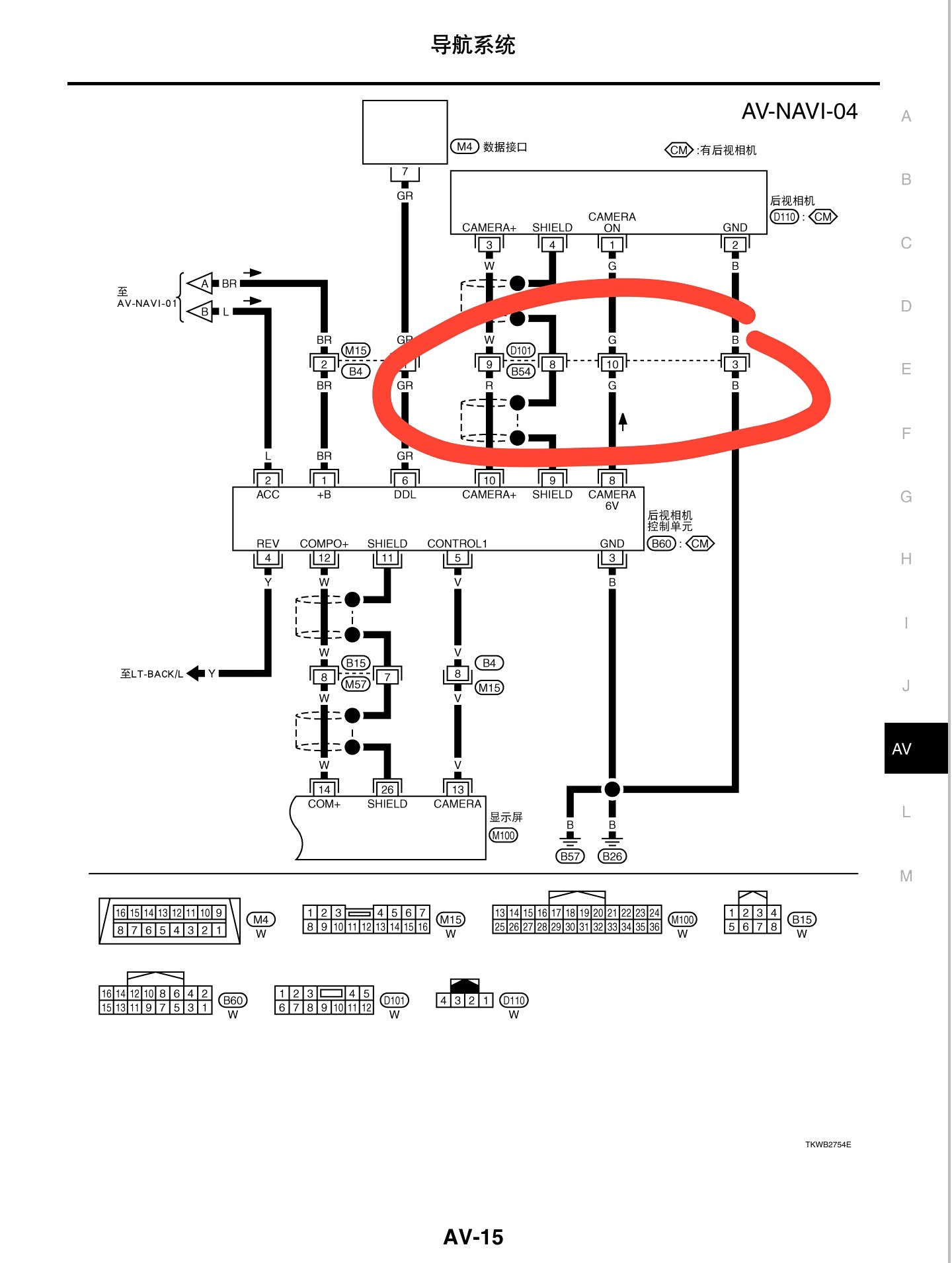

红圈处需要补4根针以及对应插针。
分别为3，8，9，10。正好对应尾门线束的4根空脚
值得注意的是原厂是有一个摄像头模块用来提供给摄像头6v供电和调节标线用的，但是da屏原本就自带6v供电和标线，所以不再需要此模块。当然有高配尾门线束的话可以直接换，只需补另一端的4根针即可。是24051-ED005。
2：前2后4雷达 带自动防炫目后视镜，显示雷达距离和胎压
ps 该功能是07款自带的，但不带胎压和防炫目，换新款防炫目镜子是不通用的。08款之后的需要做一根转接线因为插头不一样。再者新的后视镜模块是不带p/n信号的，也就是当前方有障碍物且在p/n档时模块仍旧是激活的，但多了防炫目和胎压，我觉得算是小问题。
定义的话基本上是一对一，倒档信号线不带后视镜显示的是直接接了ign，所以要给他换过去。剩下的4根前雷达信号线，2根后视镜信号线，一根速度线。
新的雷达模块的插头，胎压模块的也是这个。

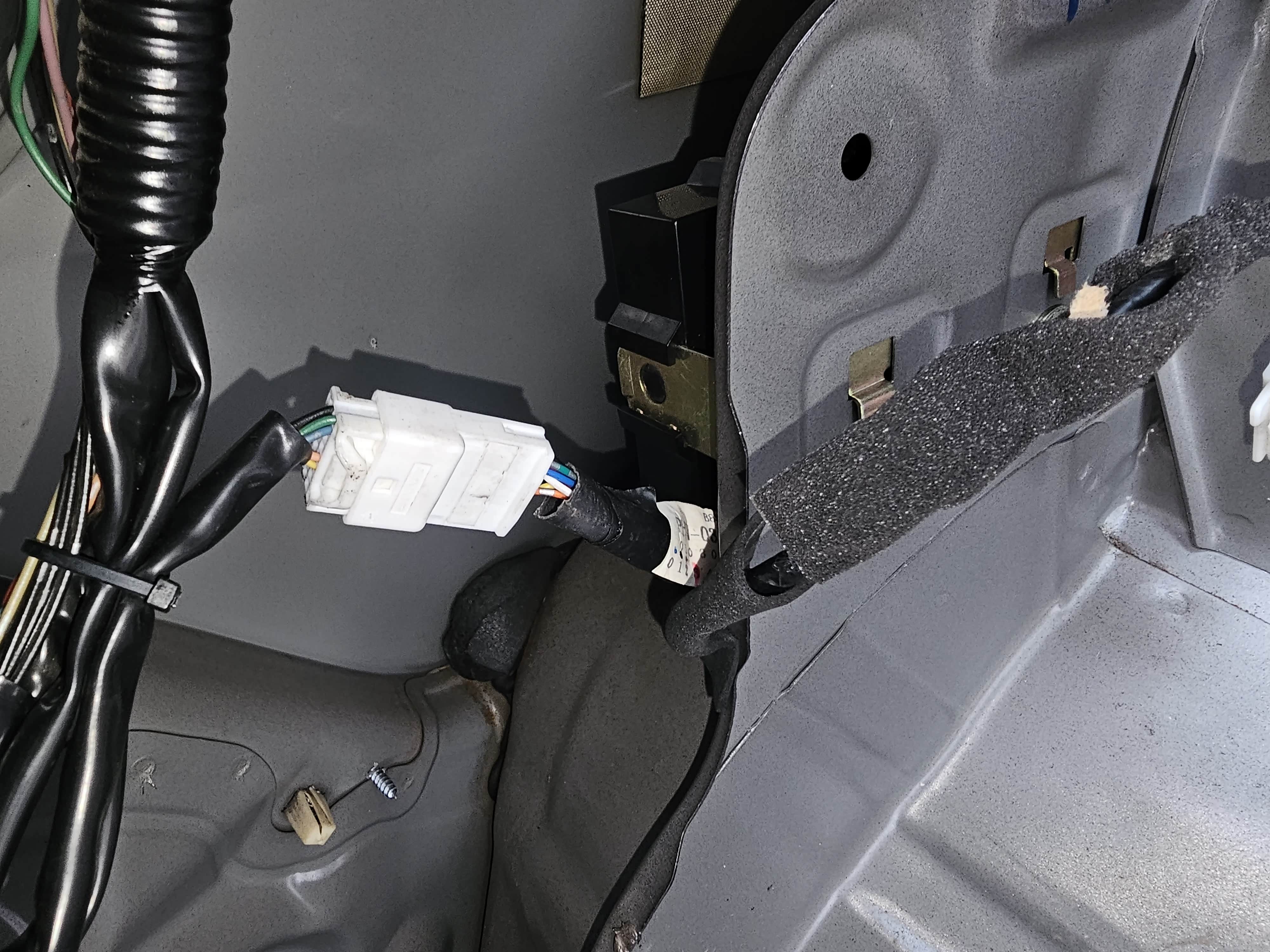

08款自带后4雷达的对接插头，取后4雷达信号和倒档信号用。

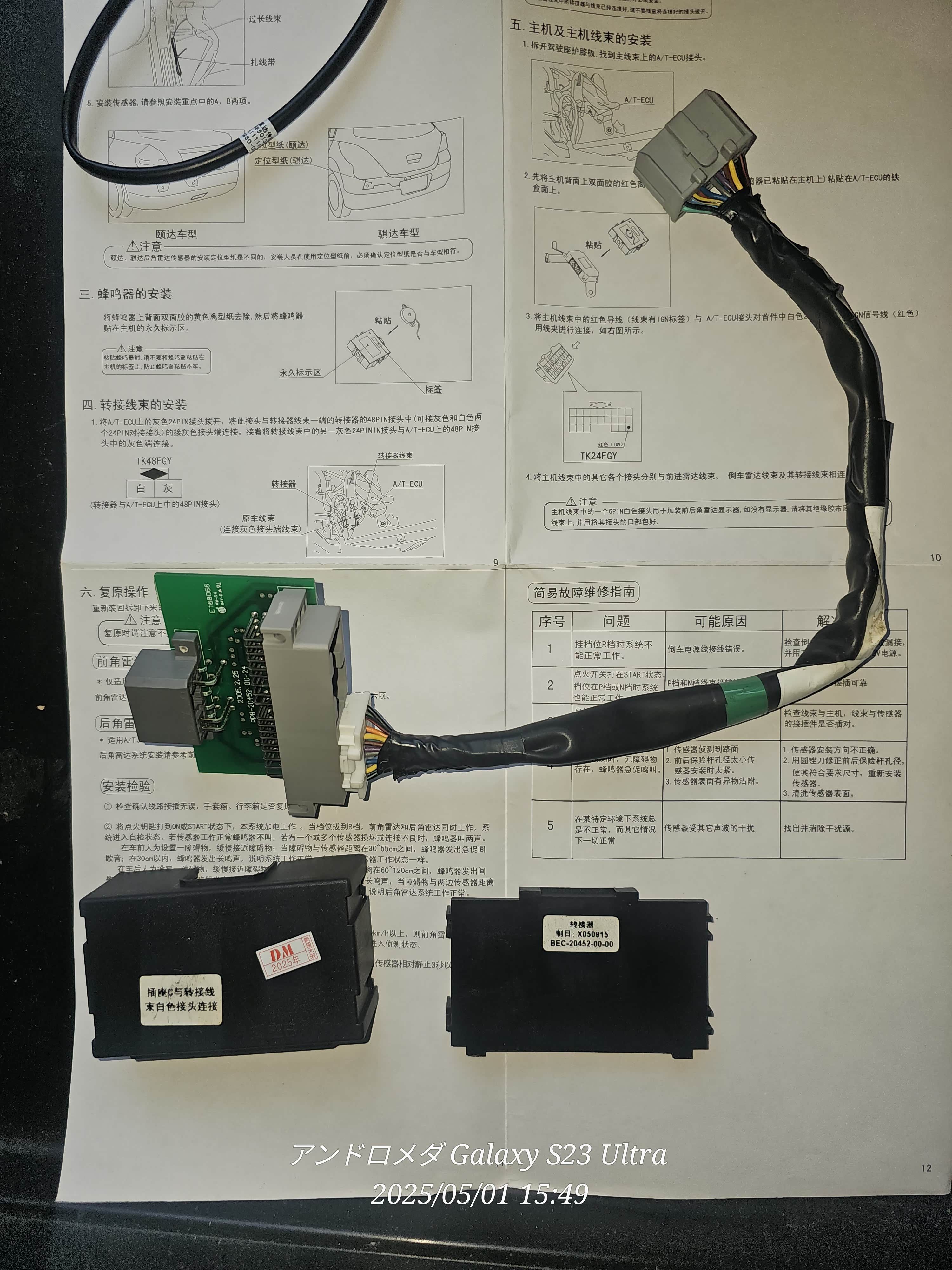

原装的转接盒，内部也没什么东西，取信号罢了，好处是不破变速箱模块的线，可以取到速度线（前雷达需要），p/n档信号（旧款模块需要），r档信号（可以作为倒车影像触发线）。
tcm转接盒的插头。

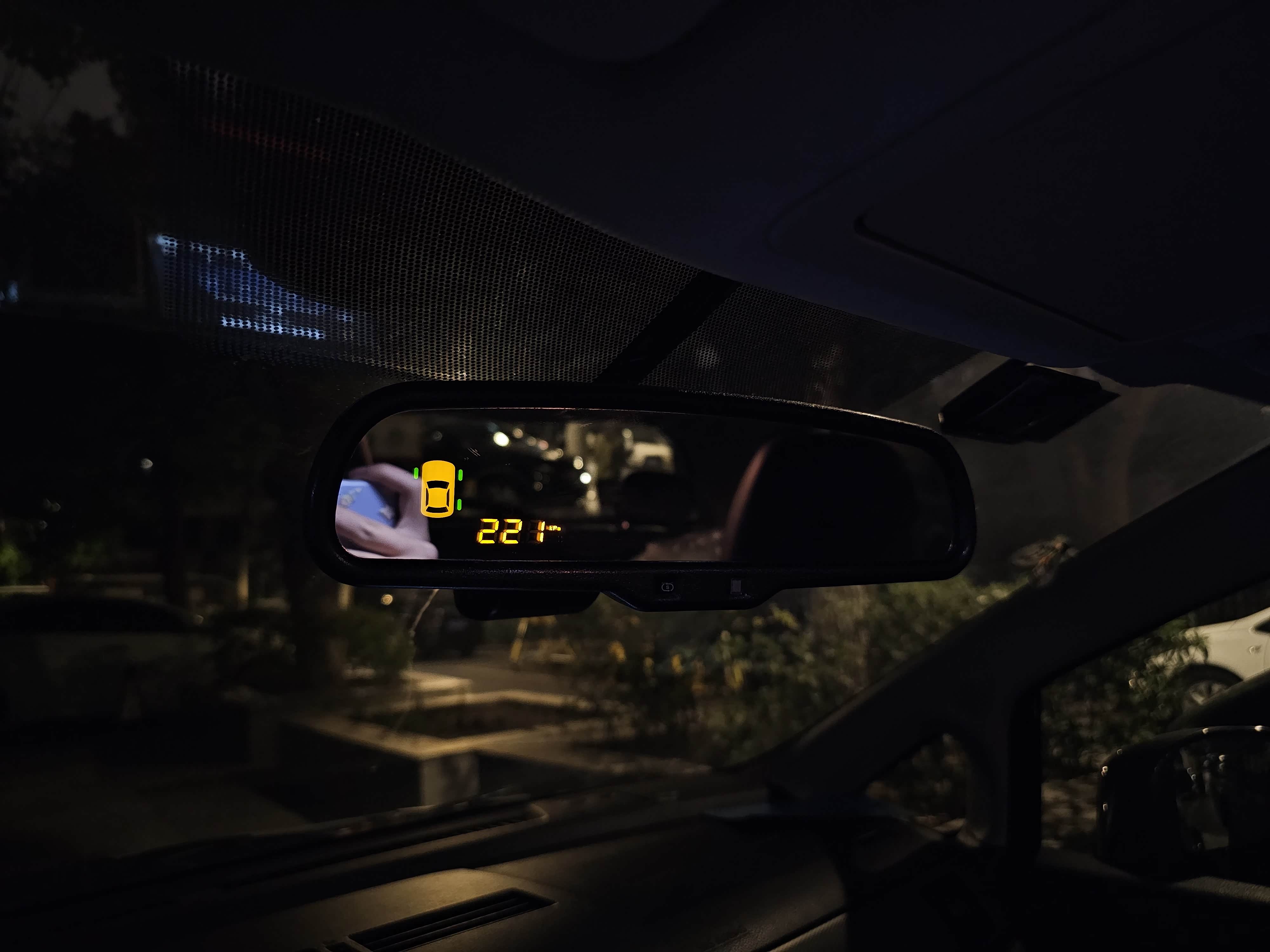

自动防炫目后视镜显示胎压的图。显示雷达距离的图没有拍，反正差不多的，也有声音提示。
这个的线原厂胎压和雷达是分开的，比较杂乱，线长度也不对，不在意的可以直接用，但我比较强迫症所以全部重新做了，会很简洁，有需要可以帮忙或者告诉你具体定义。前雷达的线副驾有预留孔，可以和后面定速的3根线包一起。胎压传感器是需要匹配的，我手里有匹配器，需要可以问我借，出个邮费就可以。

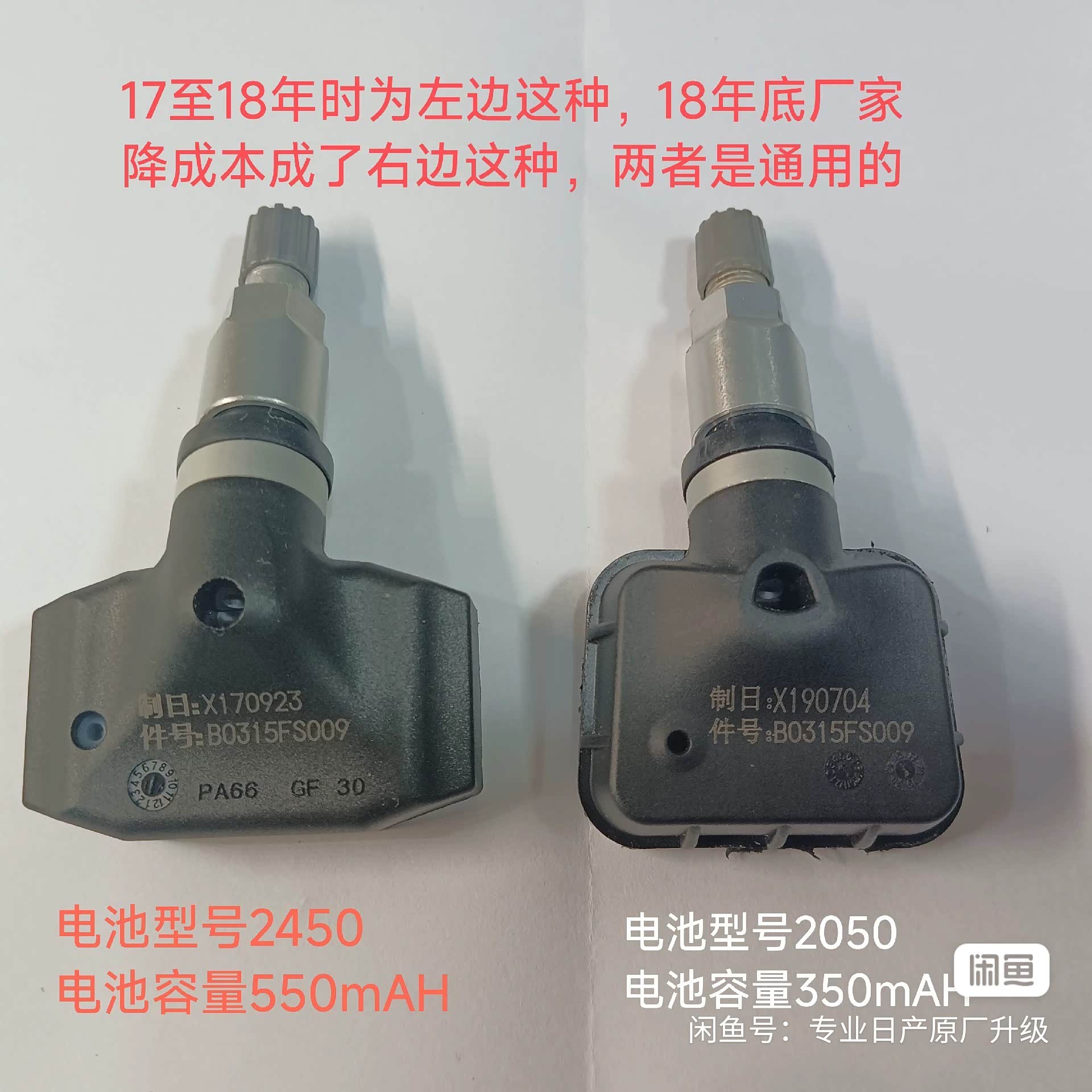

胎压传感器分为2种，都可以用，旧款续航长点。反正都可以换电池看你选择了。

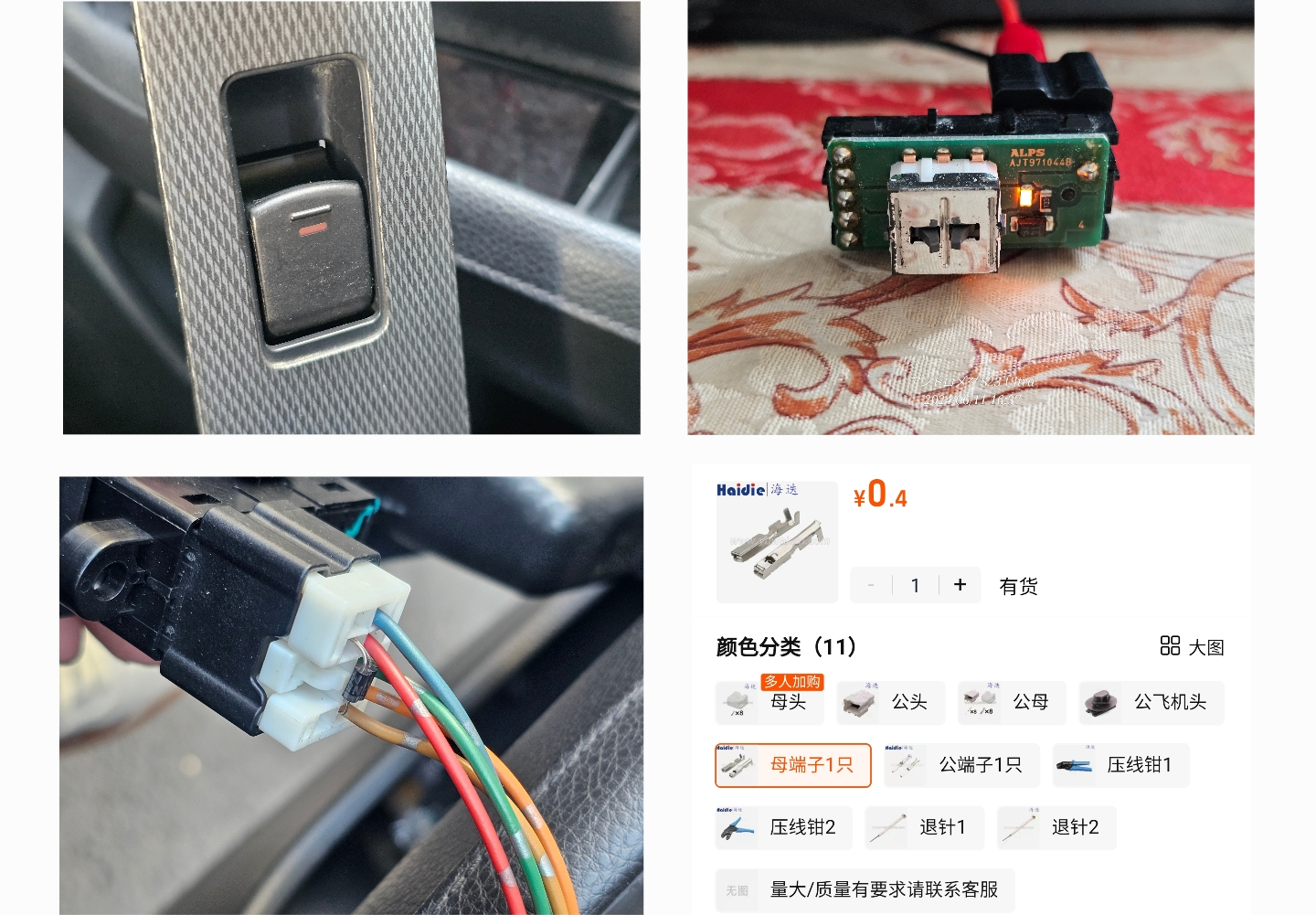

3：3门门窗按键灯，原厂开关，不是副厂的，价格和副厂一个价，原厂的带灯按键，咸鱼有，需要可以问我要链接。
拆过，保证原装。因为车门线束没有地线，需要用到2个二极管，看图接就可以。
4：气帘。
需要材料：气帘一对，卫星传感器一对，10mm螺丝20个，10mm螺母4个，气囊电脑一个。这个没几个人感兴趣，到目前为止只帮一个群友做了一套线。无论高低配所有孔位都有预留，直接安装即可。
需要材料：气帘一对，卫星传感器一对，10mm螺丝20个，10mm螺母4个，气囊电脑一个。这个没几个人感兴趣，到目前为止只帮一个群友做了一套线。无论高低配所有孔位都有预留，直接安装即可。

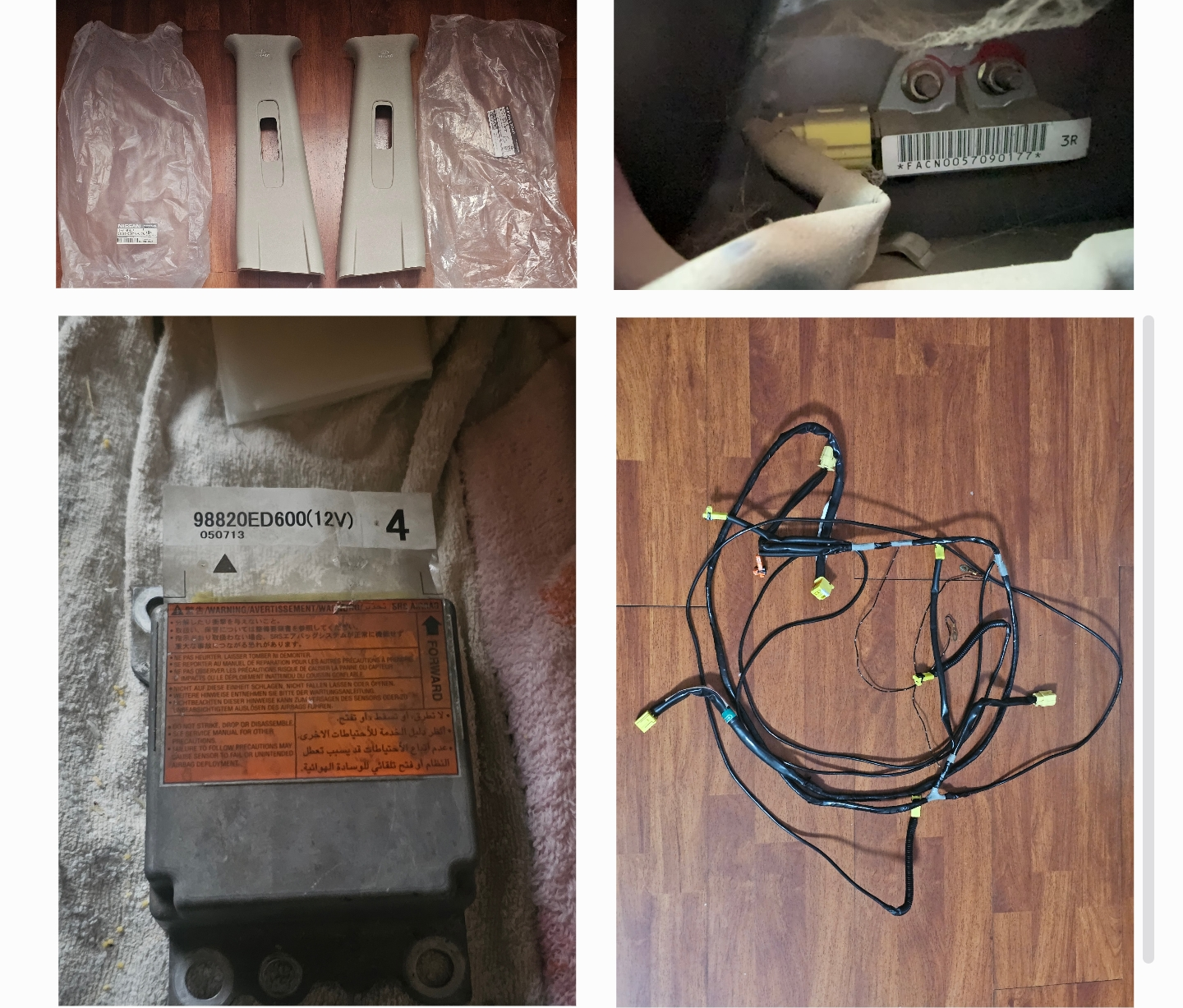

高配带srs标的b柱饰版，b柱下方的侧撞传感器，高配气囊电脑和线束。

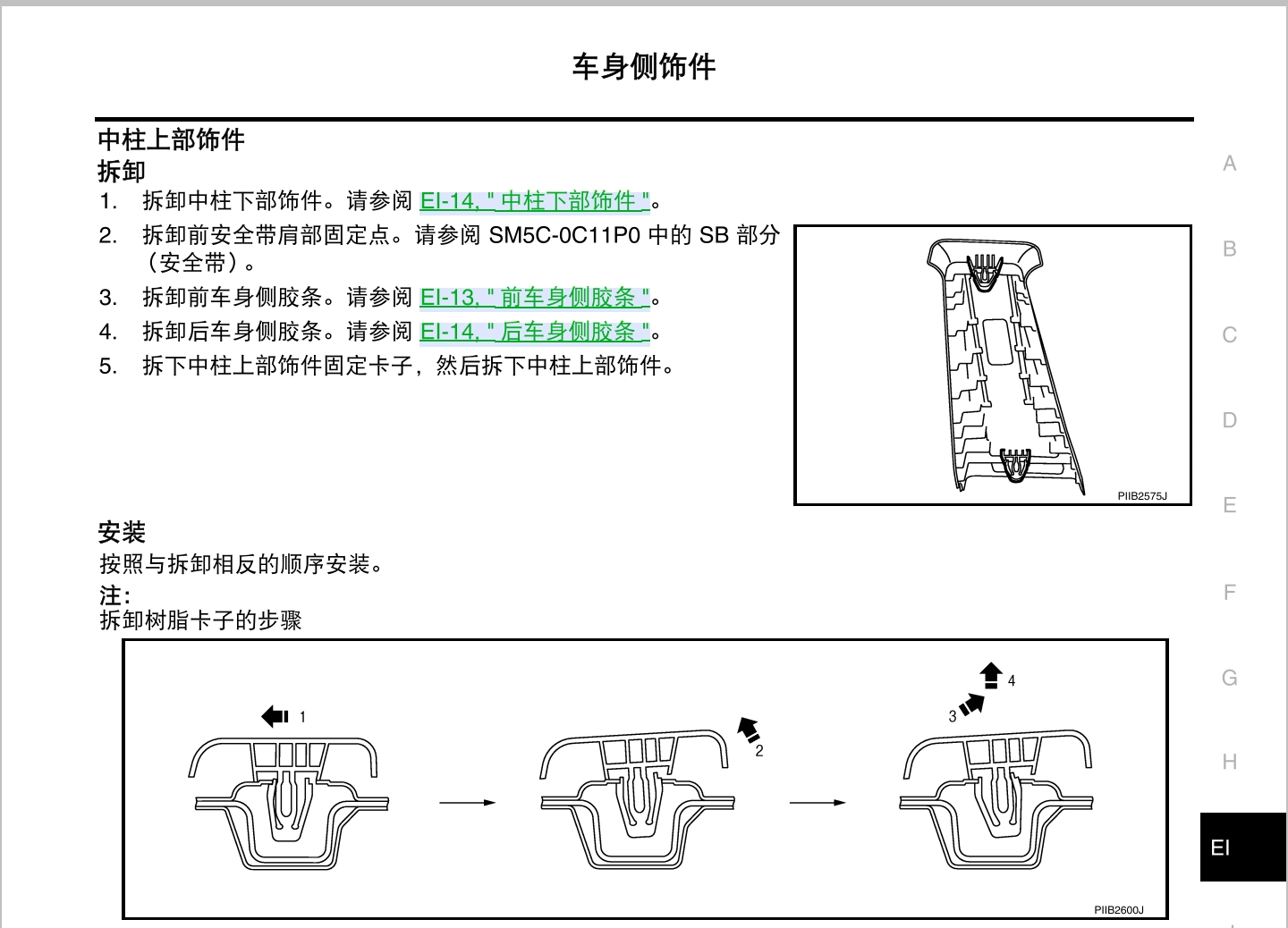

b柱饰版要按图拆，不能大里出奇迹，不然必断卡扣。

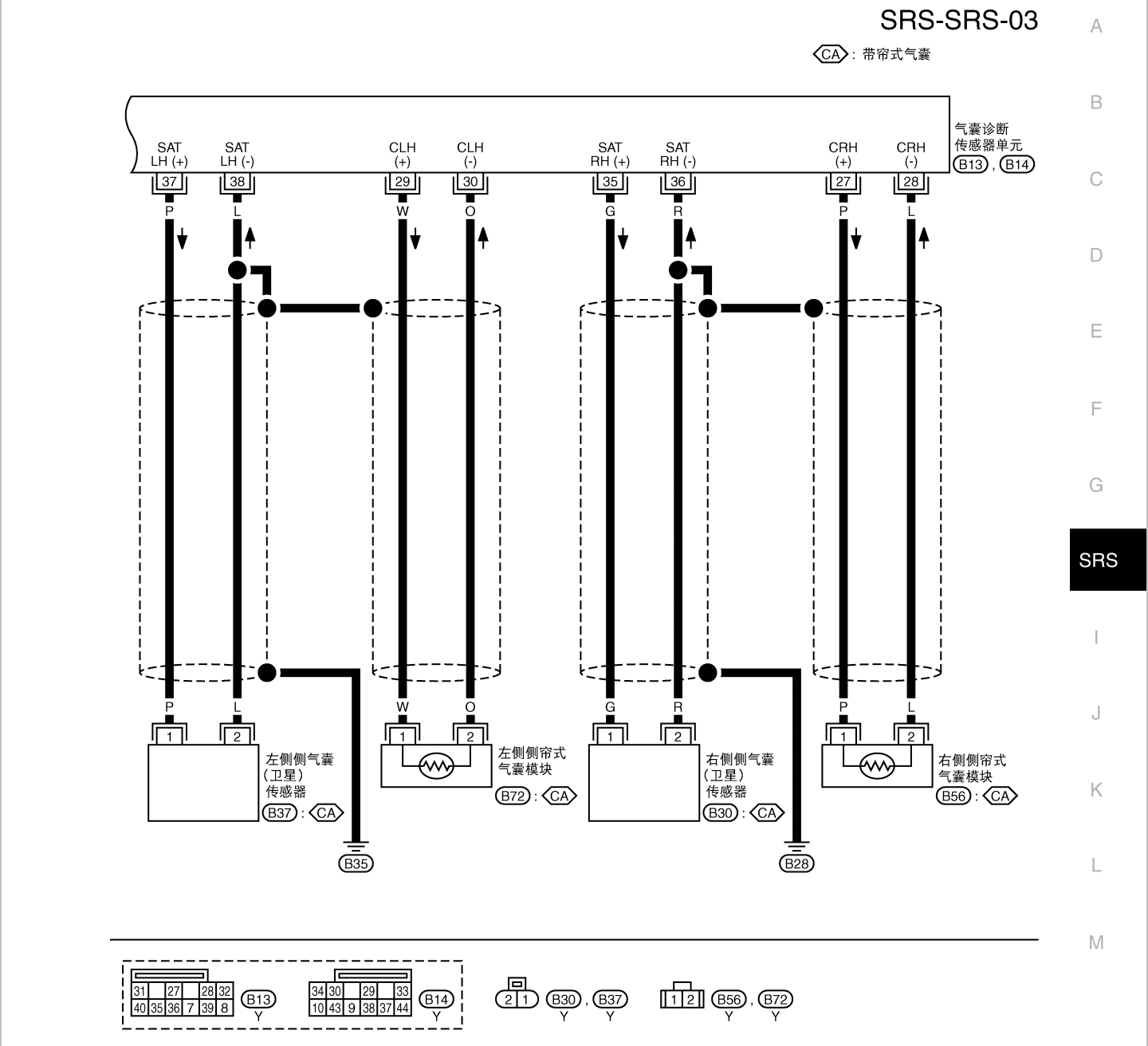

气囊电脑的定义。

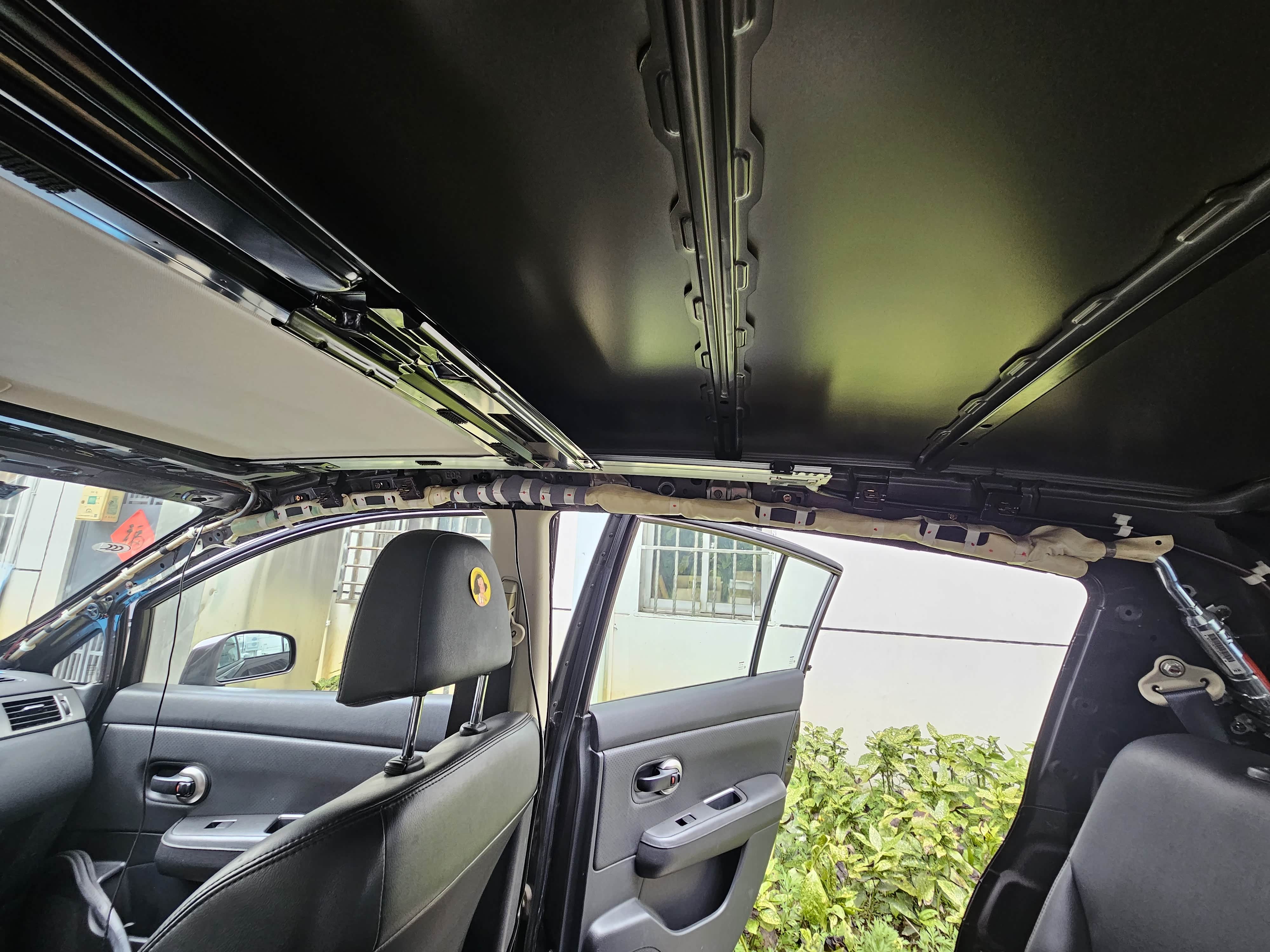

气帘安装位置。
5：
1：旋钮灯
需要材料：点火钥匙灯总成一个，带导光条的旋钮外壳一个。
1：旋钮灯
需要材料：点火钥匙灯总成一个，带导光条的旋钮外壳一个。

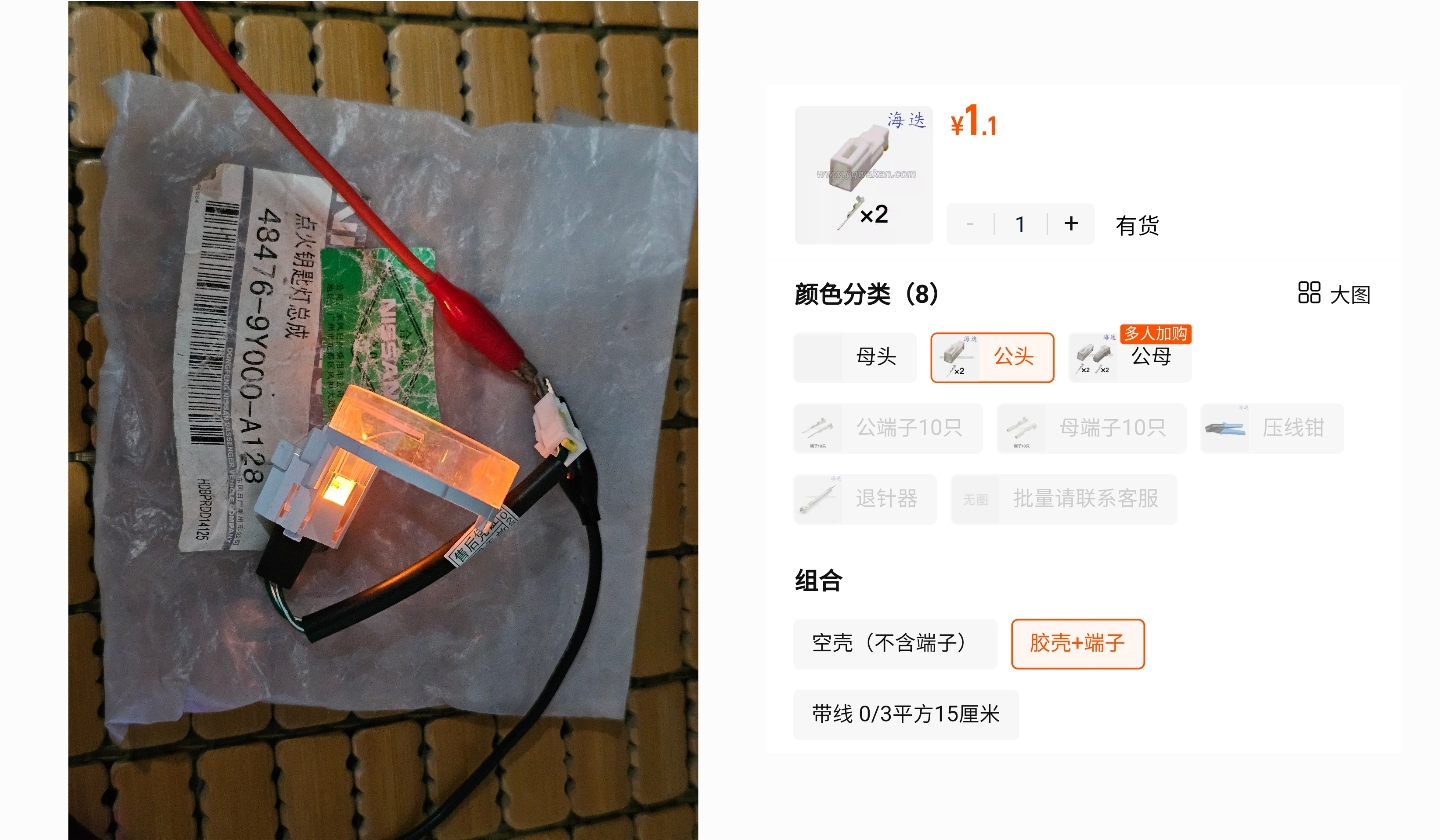

点火锁灯及对应插头。

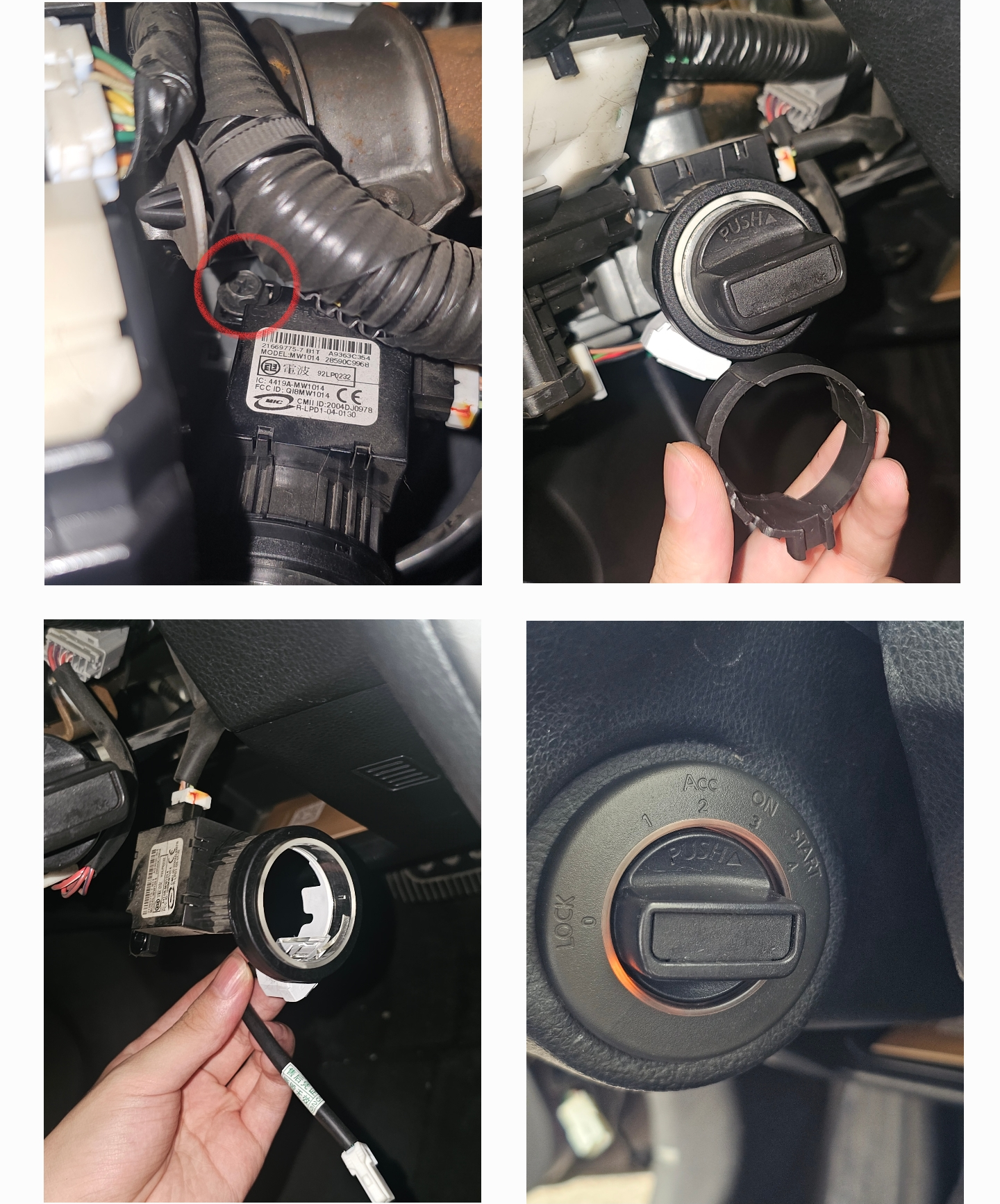

拆下红圈处螺丝，然后把旧的拆下换成带灯的，外面的旋钮也要换成带导光条的，老轩逸天籁的都可以，记得要买带脚的。

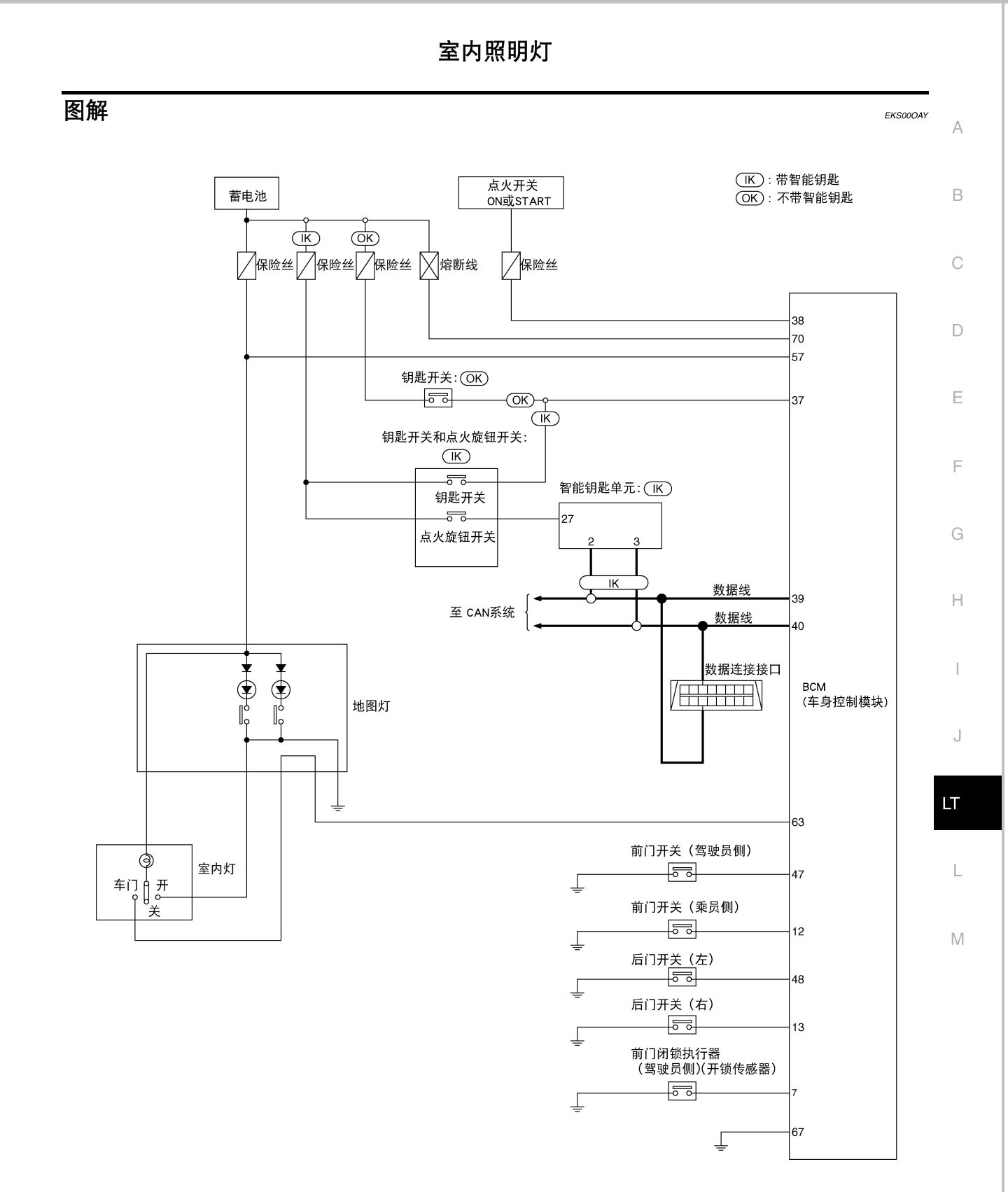

接bcm的63和57脚，该灯为负控，不可直接接地，也可于顶灯并联。

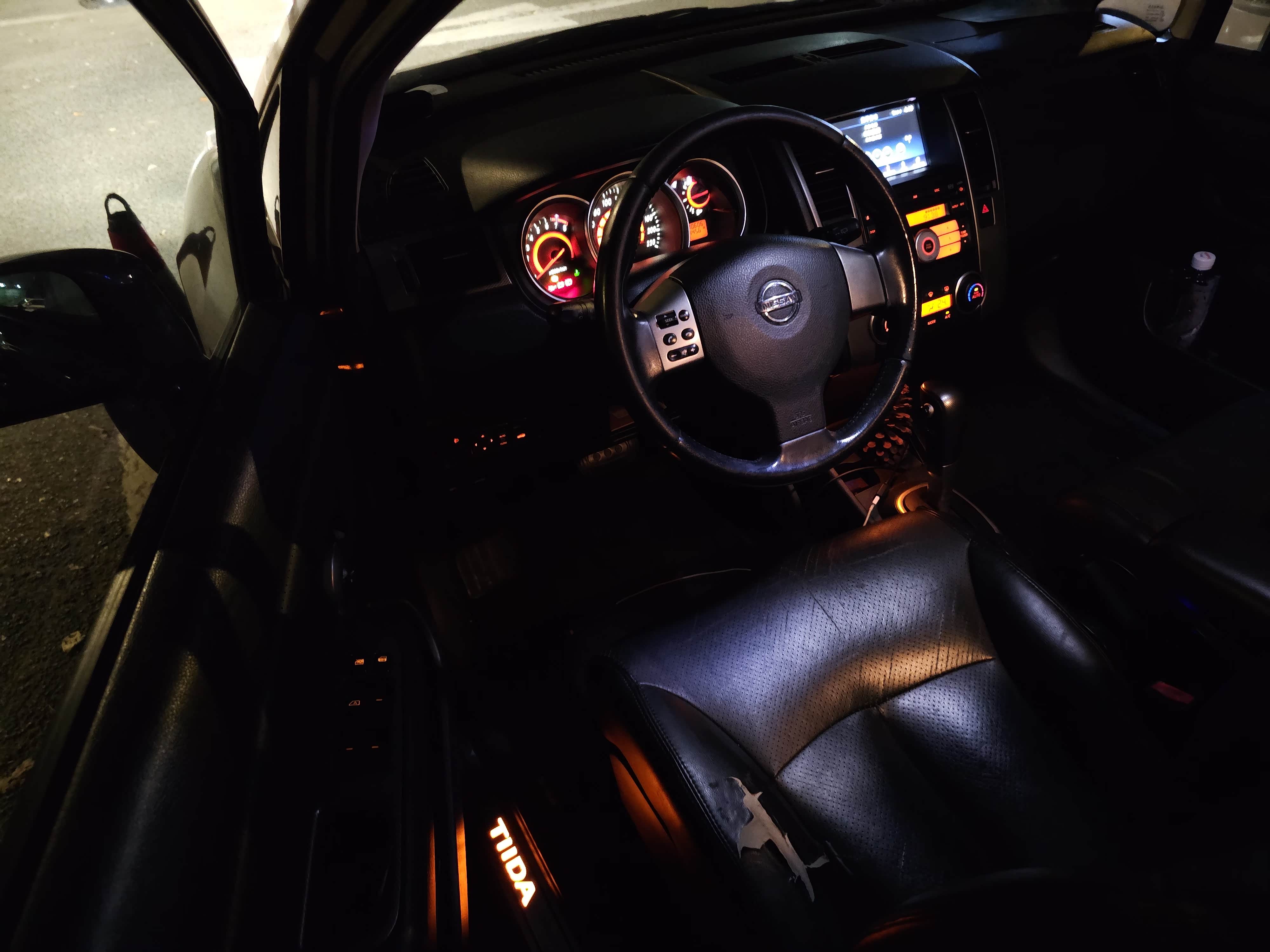

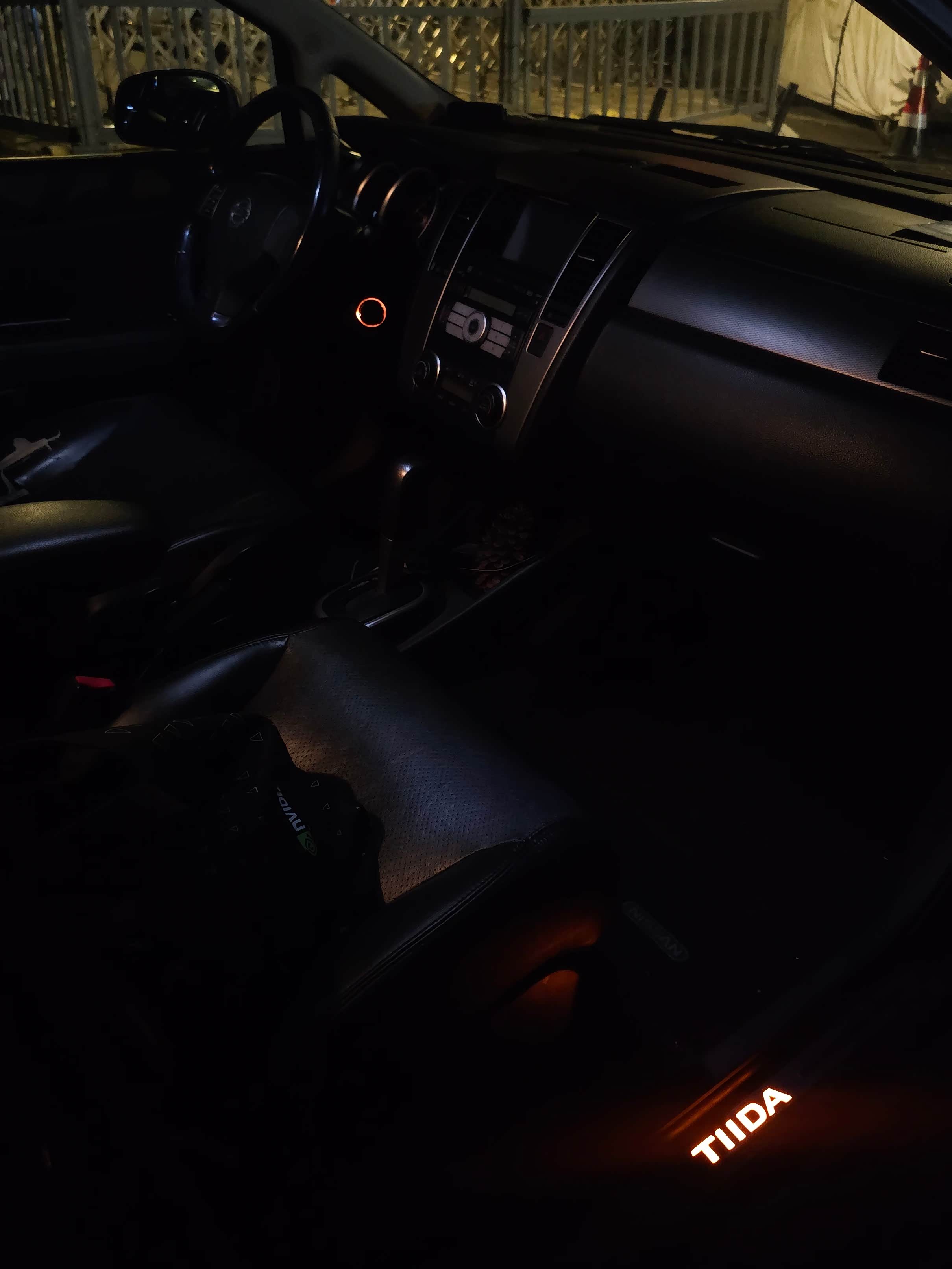

晚上效果图，仅开门时亮。迎宾踏板也为原厂精品件。
2：点烟器灯。
需要材料：导光条+灯泡一个。
全新导光圈可以买到但是小灯泡买不到，推荐拆车件。老轩逸，天籁，（英菲尼迪qx，fx的和骐达插头是完全一样的可以整个换，但价格贵，还是拆配件实惠）之类的都可以，新款的不行，卡扣位置不对，线可以直接并档位灯。

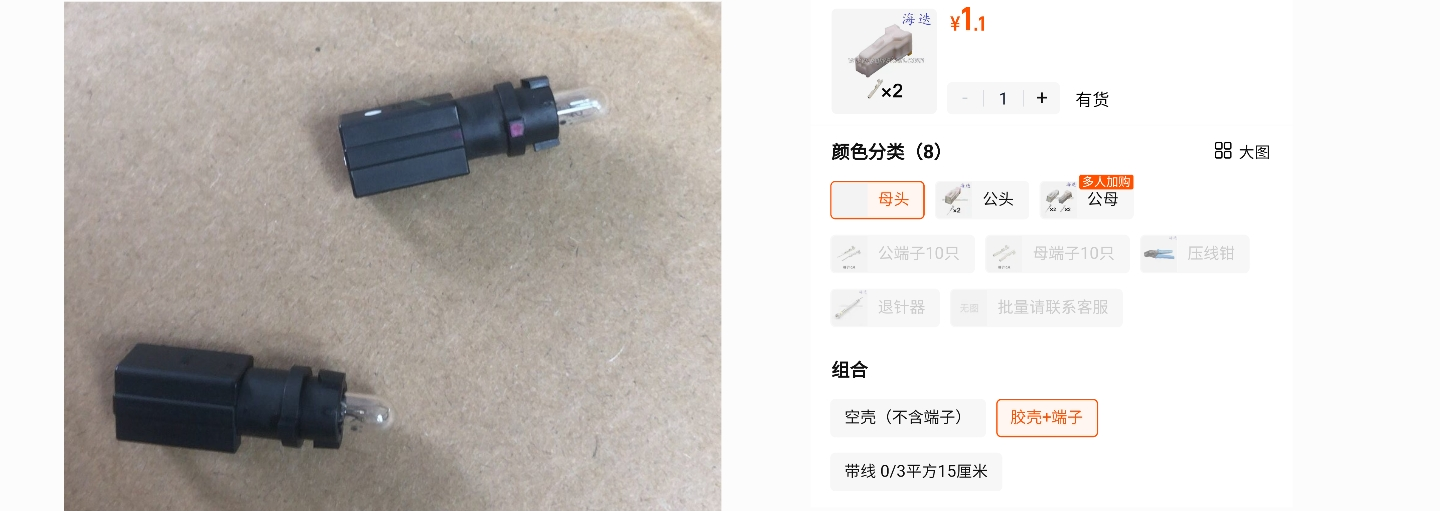

红圈这个小灯泡买不到单独的，只能拆车件了。点烟器无所谓用原来的就行，拆导光圈替换原来不带的然后把这个灯泡拆下来加上就行。
3：后视镜灯，高配带折叠的后视镜按键是有背光的，不改折叠的话补2根背光线就可以，19和20脚。
至于之前的后视镜折叠，日规的角度有问题，需要改，比较麻烦所以教程也就鸽了，咸鱼也有人卖改好的折叠后视镜，这边就不多说了。
至于之前的后视镜折叠，日规的角度有问题，需要改，比较麻烦所以教程也就鸽了，咸鱼也有人卖改好的折叠后视镜，这边就不多说了。
左下3个按键灯光可以全亮，晚上还是很好看的。照片是以前拍的，所以没有定速按键。
其他的，手提箱阻尼，手套箱灯和杯架灯只有最后一批被阉格了，买个换上就可以了，就是杯架灯会连装灯的底座一起减配，所以要买个拆车件换上，手套箱的灯座在。
图上是新款的灯可以单独换灯泡及对应插头。
6：原厂麦克风
原厂顶灯多一个空位就是给麦克风的，但是与日规相比减少了麦克风孔位和固定座，胶水打孔即可解决
原厂顶灯多一个空位就是给麦克风的，但是与日规相比减少了麦克风孔位和固定座，胶水打孔即可解决

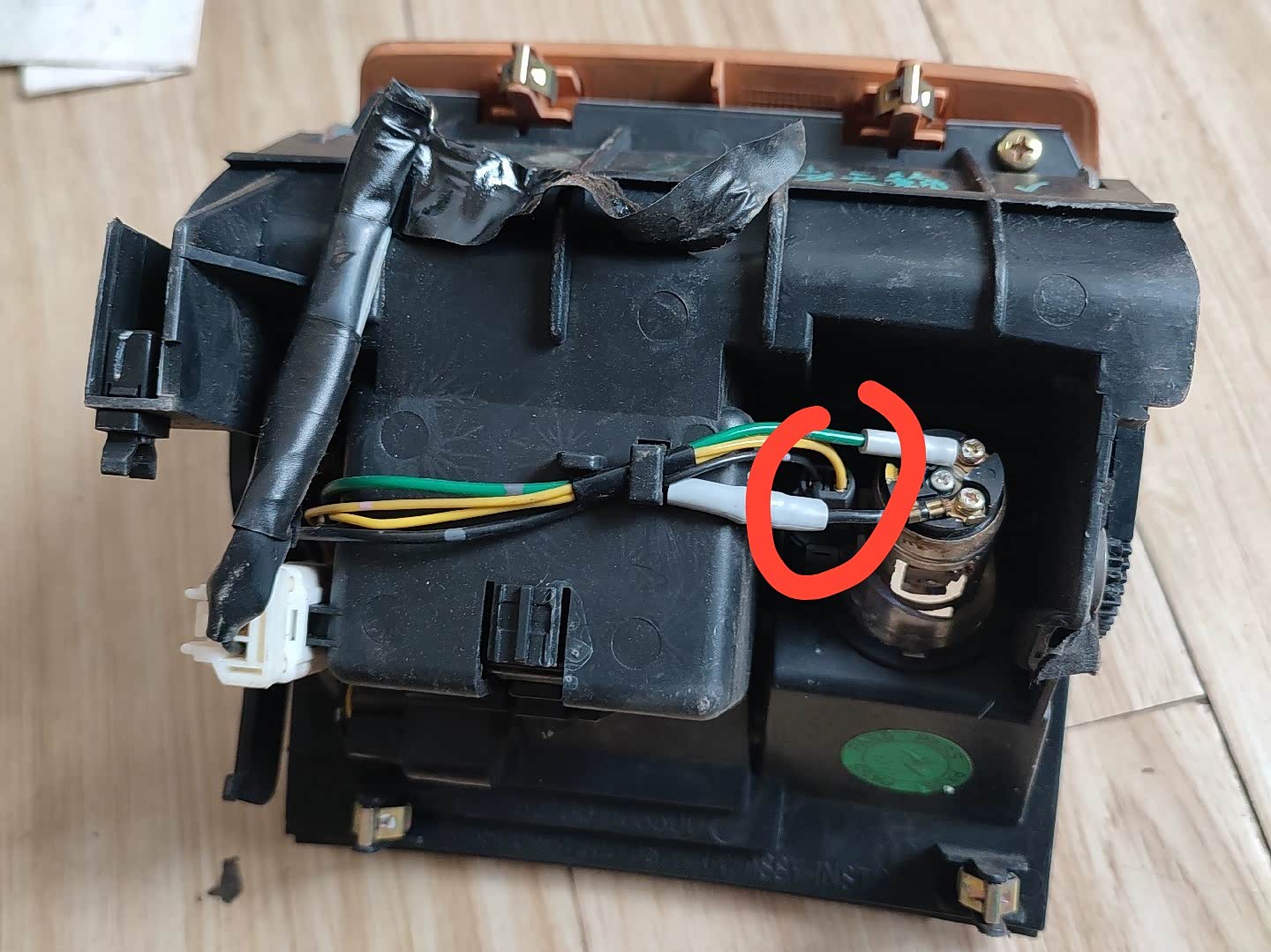

补齐全部4个插头，满配。黄色那根线原来让2个地图灯开门亮，原理也很简单，黄线并根线出来并2个二极管分别接到2个地图灯开关前端即可。黄线即前面点火锁灯的bcm的63脚，负控，开门0v常态12v。
该麦克风适配da屏，2根线是摄像头供电，2根线是摄像头信号，1根是倒档信号，最外面3根就是麦克风。
7：a柱高音和bose喇叭
这个比较简单，a柱高音喇叭和饰版都有买也不贵，无非就是接下线。
这个比较简单，a柱高音喇叭和饰版都有买也不贵，无非就是接下线。

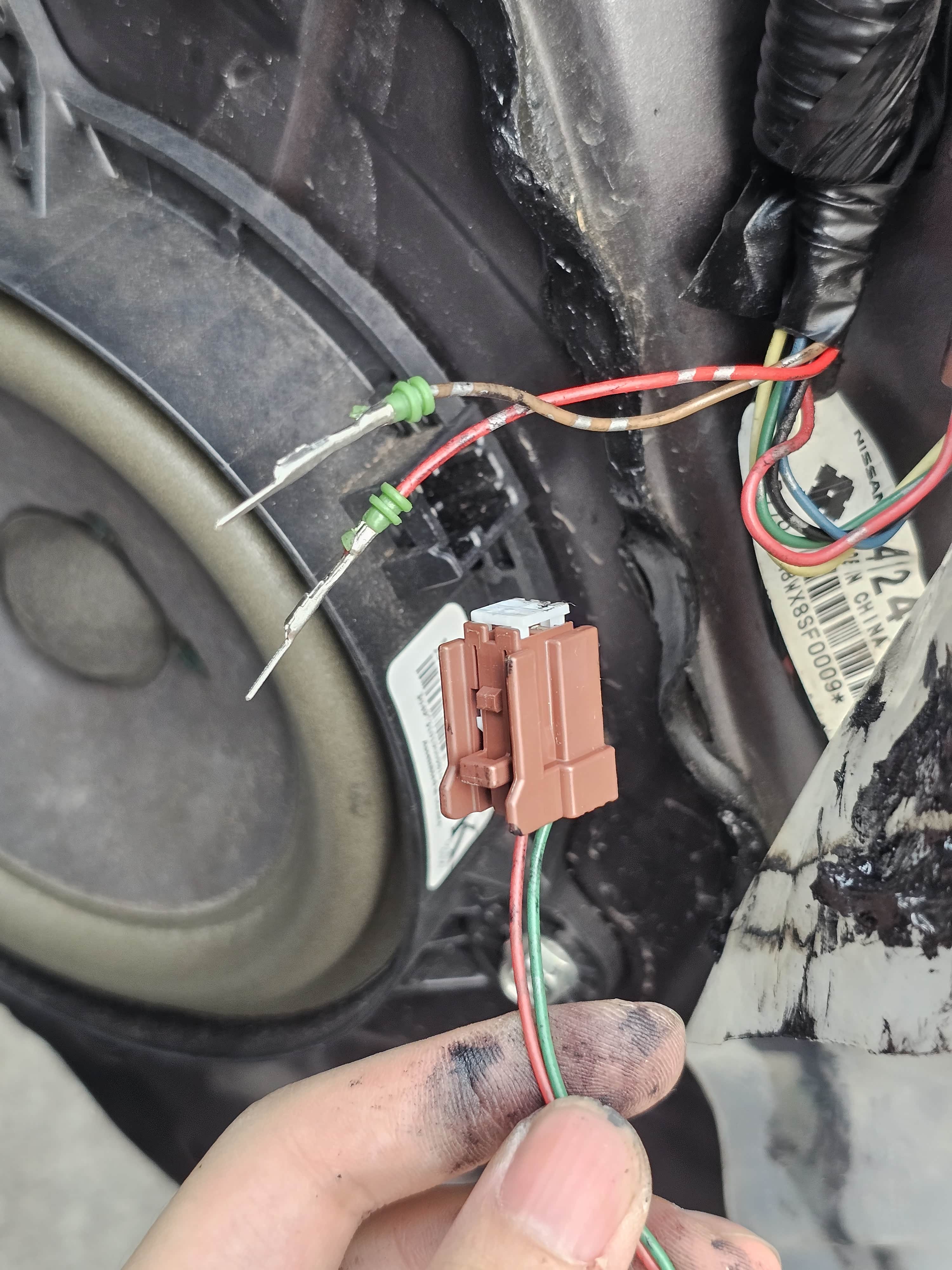

bose喇叭，针是一样的，插头不一样，退掉原来的插头换上这个棕色的bose插头就可以。原来插头上面的白色卡扣往上提针就可以下来了，很方便。
8：大灯高度自动调节
需要材料：后高度传感器总成一个零件编码：53820-ED25A，需要装在后轴上。轩逸2.0的拆车件就可以，其他的不确定能不能对上后桥孔位。

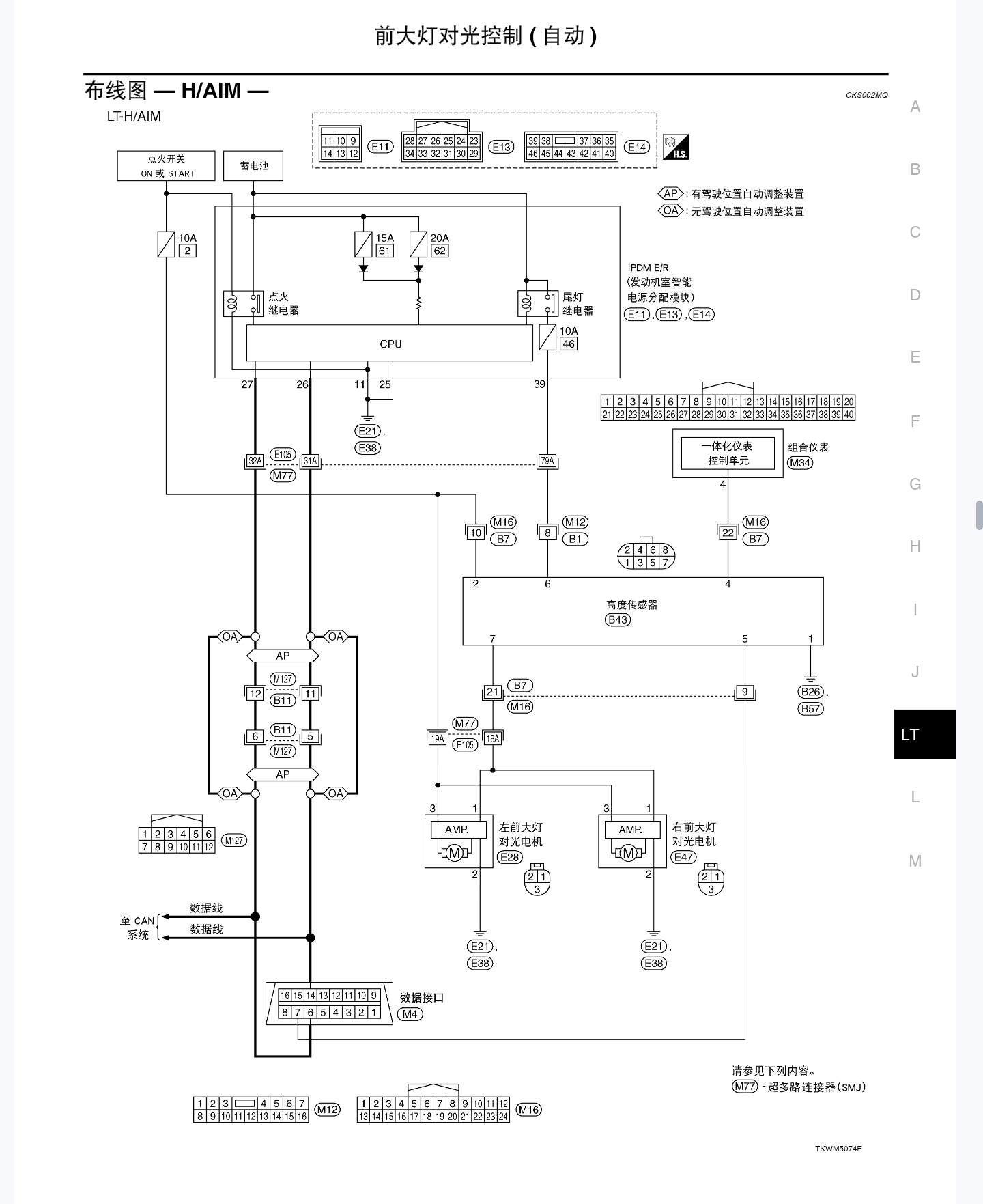

这个安装比较麻烦，其他都很简单，仪表盘补一根线，其他3根线从原有的大灯高度调节开关上取就可以。小灯亮时候大灯高度也会自行调节，但不影响，因为小灯和大灯auto情况下本就一起亮，原厂也是这么设计的。
9：定速巡航
需要材料：发动机电脑型号ZP，前氧传感器22693-VZ90A，刹车灯开关。
拆车电脑和传感器都不贵，但是需要刷程序和自己重新匹配防盗。匹配防盗需要点火码也就是原厂机械备用钥匙上面挂着的铁皮，上面有4位数字。发动机电脑也需要刷程序，可以联系我，但这个要收费，我也是找人刷。仪表盘的话我推荐换轩逸的，自带巡航灯。骐达的仪表盘也可以点灯但是表盘贴纸需要激光打标，太麻烦。换轩逸仪表也需要刷程序。
需要材料：发动机电脑型号ZP，前氧传感器22693-VZ90A，刹车灯开关。
拆车电脑和传感器都不贵，但是需要刷程序和自己重新匹配防盗。匹配防盗需要点火码也就是原厂机械备用钥匙上面挂着的铁皮，上面有4位数字。发动机电脑也需要刷程序，可以联系我，但这个要收费，我也是找人刷。仪表盘的话我推荐换轩逸的，自带巡航灯。骐达的仪表盘也可以点灯但是表盘贴纸需要激光打标，太麻烦。换轩逸仪表也需要刷程序。

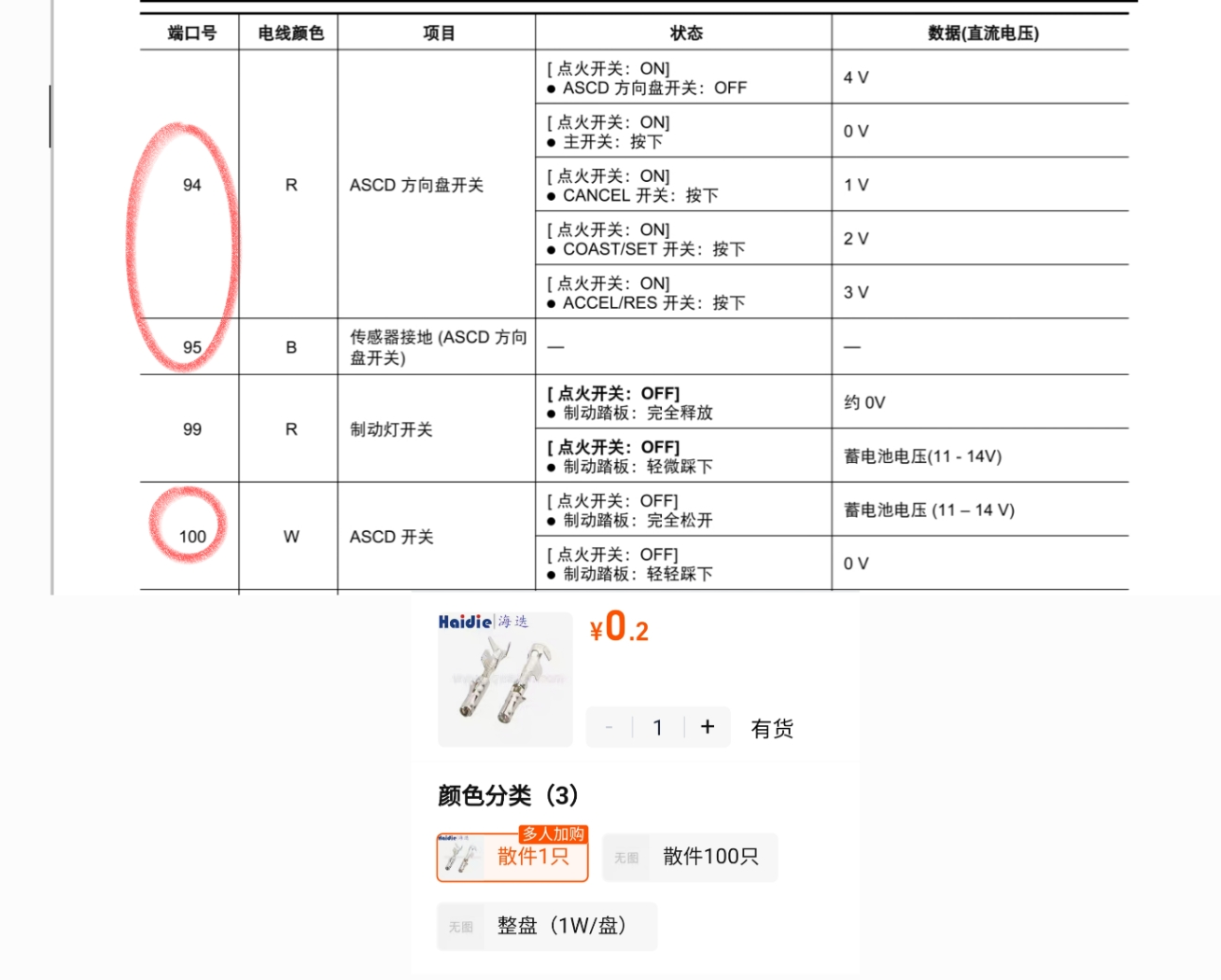

ecm需要补3根针，94，95接到游丝上，和前面后视镜调节开关的针是一样的。100接到刹车灯开关上。
因为原厂是没有预留ascd开关孔位的，所以我们需要更换一个一常开一常闭的刹车灯开关并做一根转接线，转接线上的白线接到ecm的100脚即可。当然追求完美也可以更换轩逸2.0或者15款之后的经典轩逸，启辰r/d50的踏板。

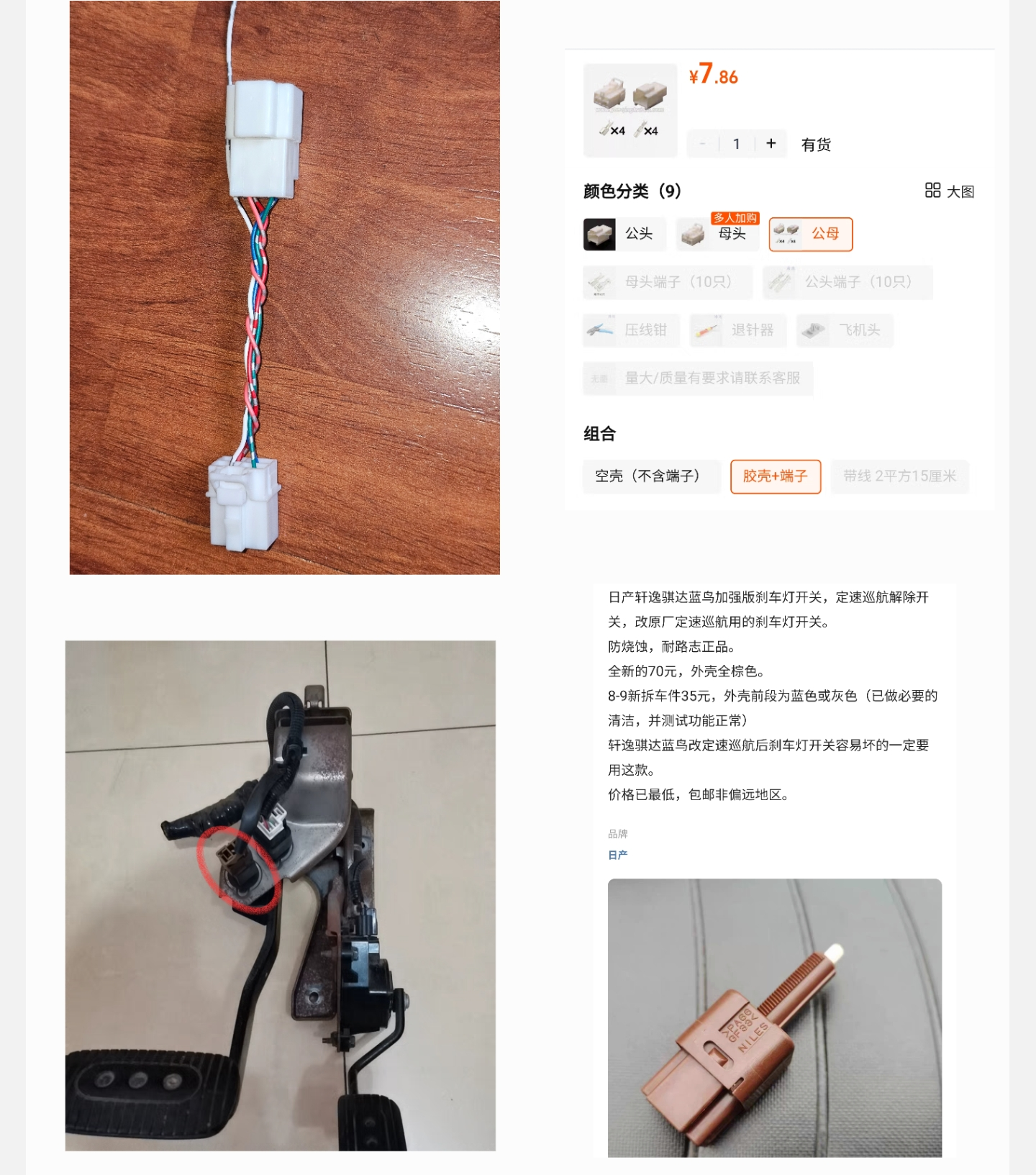

转接线及插头。红圈处就是我们车不带的ascd开关孔位。
碰到不会的可以问我。换完这些，恭喜你，你的骐达变成国5并且发动机功率多了6kw，因为换了前氧传感器改变了空燃比（

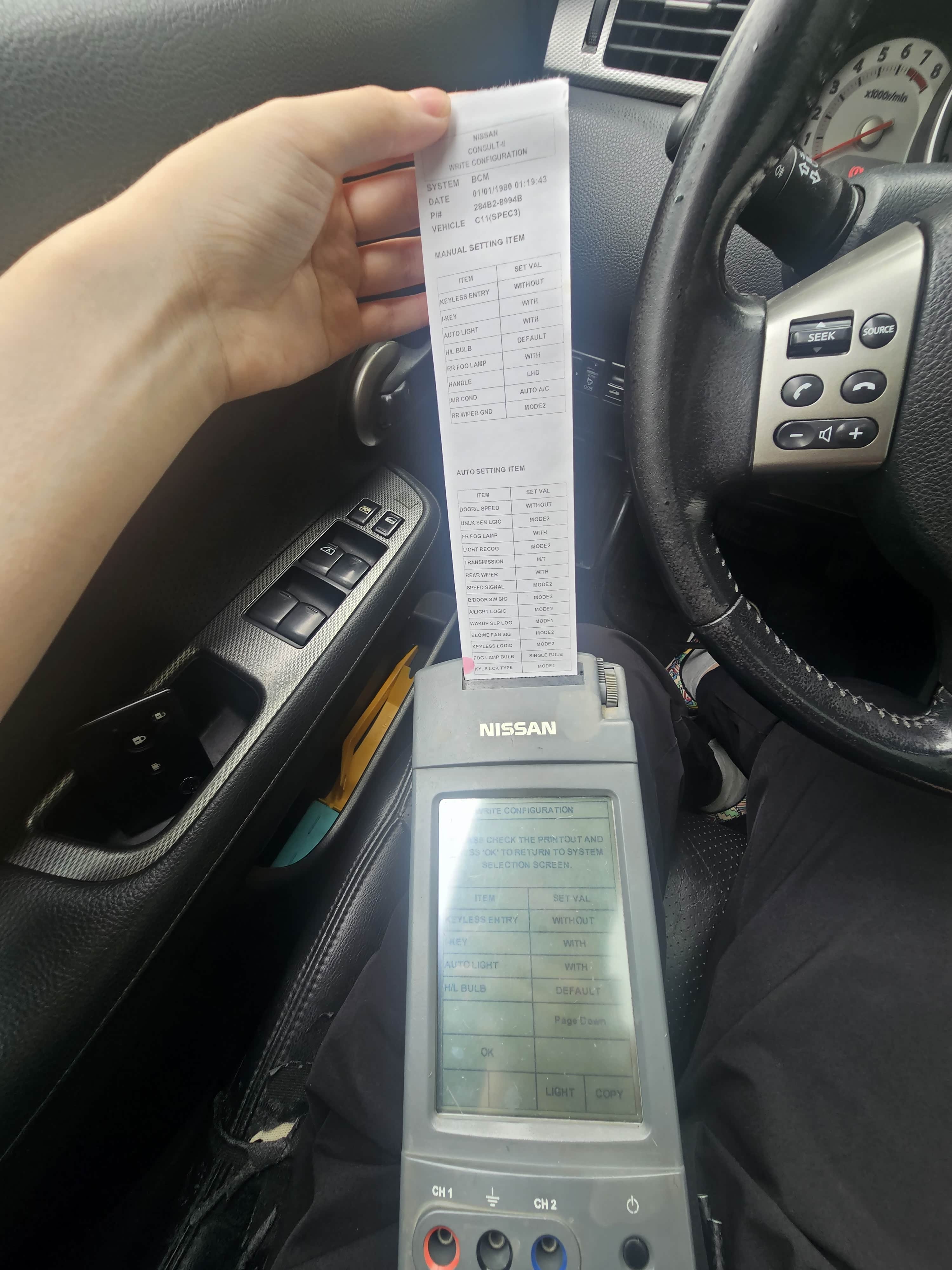

还有，之前的大灯可以直接改bcm配置变成氙气灯，就不需要二极管了。
还有，之前的大灯可以直接改bcm配置变成氙气灯，就不需要二极管了。
原厂就有氙气灯配置，直接改就行。
