凯越280元动手加装盲区监控、方向盘音响控制、更换方向灯控制器
一转眼老婆的凯越已经4周年了，这4年凯越的表现让我十分满意，一直琢磨着怎么慰劳下小凯。其实加装这一切源自一个巧合。车上原来买车是有一台行车记录仪，风风雨雨也使用了四年了，后期感觉不是特别好用，正好信用卡积分可以换一个新的记录仪，就换了一台带前后摄像记录仪，回来后自己安装上去，感觉效果不错。但是有一个问题，新车买的时候加装了倒车影像，现在装了一个带后视的记录仪，后面两个摄像头就感觉有点浪费。于是我就琢磨怎么把多的摄像头利用起来，于是一系列改装开始了。
由于自己的车带右侧盲区显示，感觉挺好，这台凯越一直是老婆在开，虽然老婆4年实际驾龄，但是技术确实不敢恭维，我就琢磨能不能拆一个摄像头放到右侧后视镜下，这样就可以看见右侧盲区的图像了。说干就干，这次改装大体的思路是：把车上原来中控的倒车影像移到右后视镜下，利用新记录仪自带的后视摄像头作为新的倒车影像。

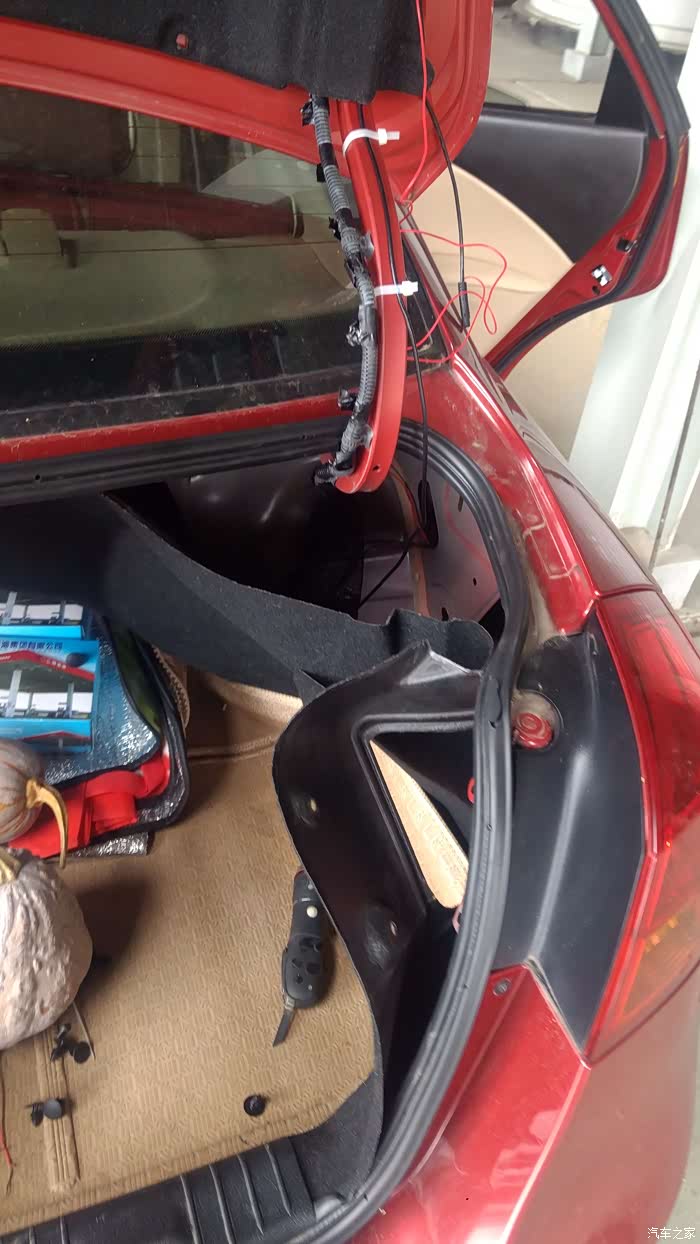

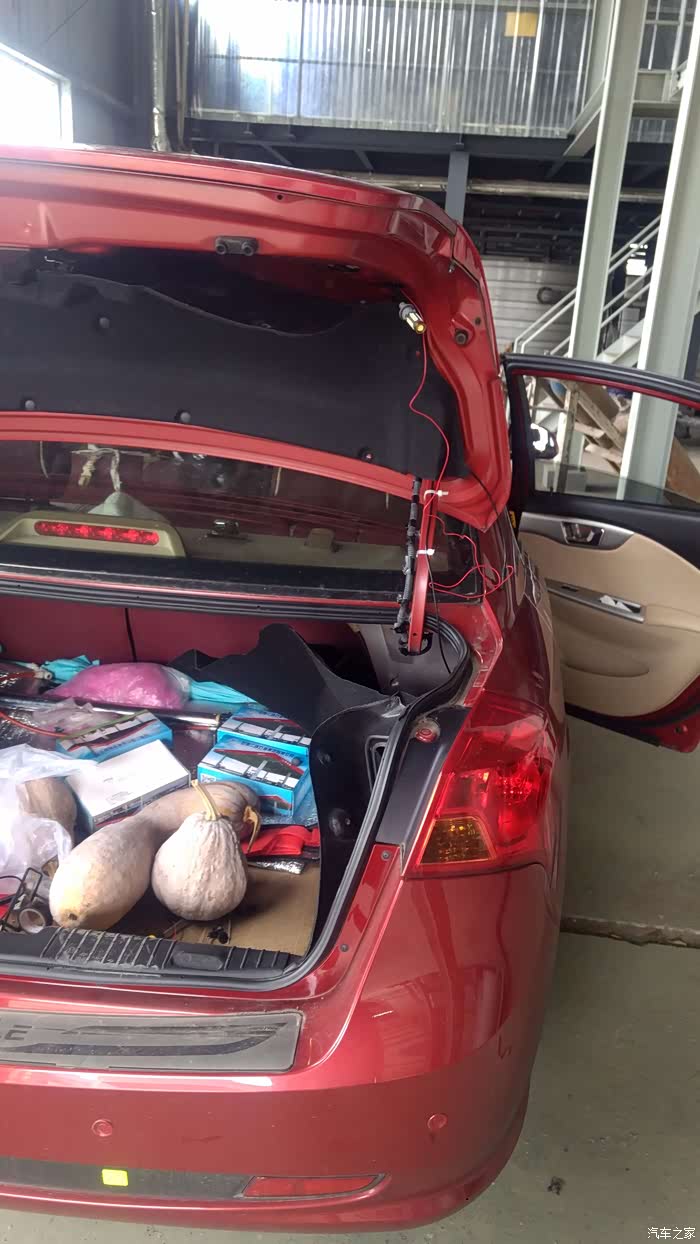

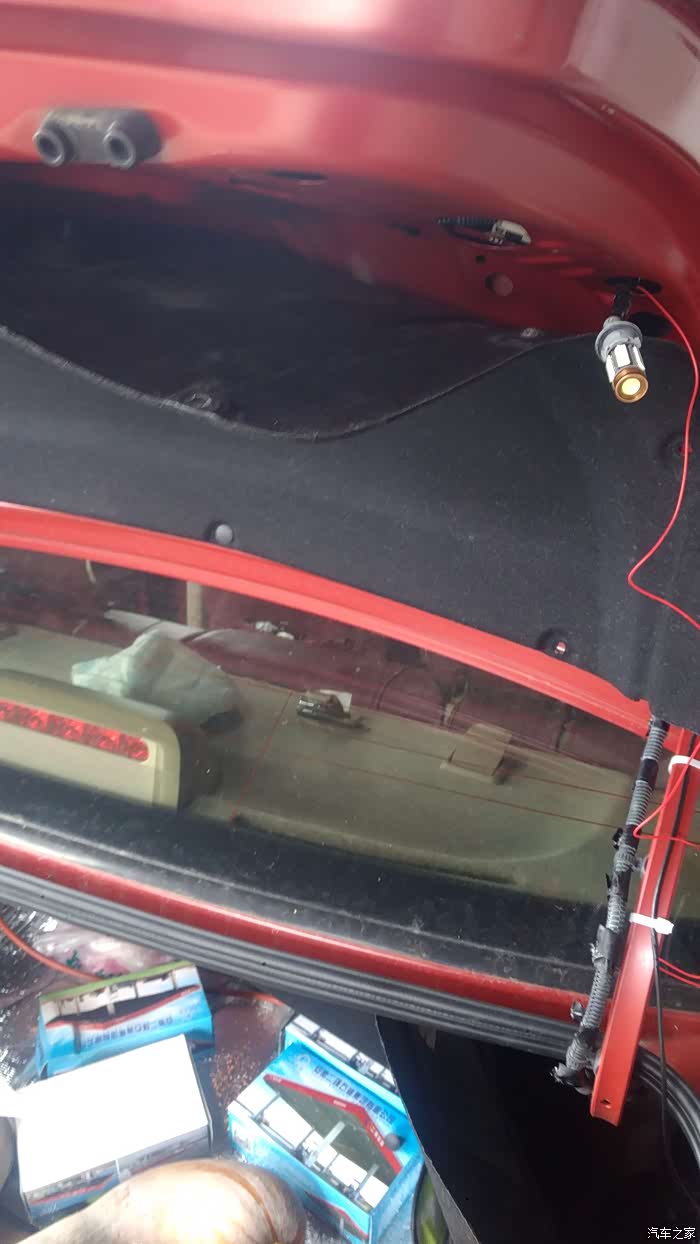

首先是拆下原来的后视摄像头，按原路把线拆下就行，见图（请忽略杂乱的后备箱以及两个可爱的小南瓜）
由于自己的车带右侧盲区显示，感觉挺好，这台凯越一直是老婆在开，虽然老婆4年实际驾龄，但是技术确实不敢恭维，我就琢磨能不能拆一个摄像头放到右侧后视镜下，这样就可以看见右侧盲区的图像了。说干就干，这次改装大体的思路是：把车上原来中控的倒车影像移到右后视镜下，利用新记录仪自带的后视摄像头作为新的倒车影像。
首先是拆下原来的后视摄像头，按原路把线拆下就行，见图（请忽略杂乱的后备箱以及两个可爱的小南瓜）
积分换的记录仪，当然安装也是自己动手安装的。
盖板只需用小翘板把卡子撬下即可

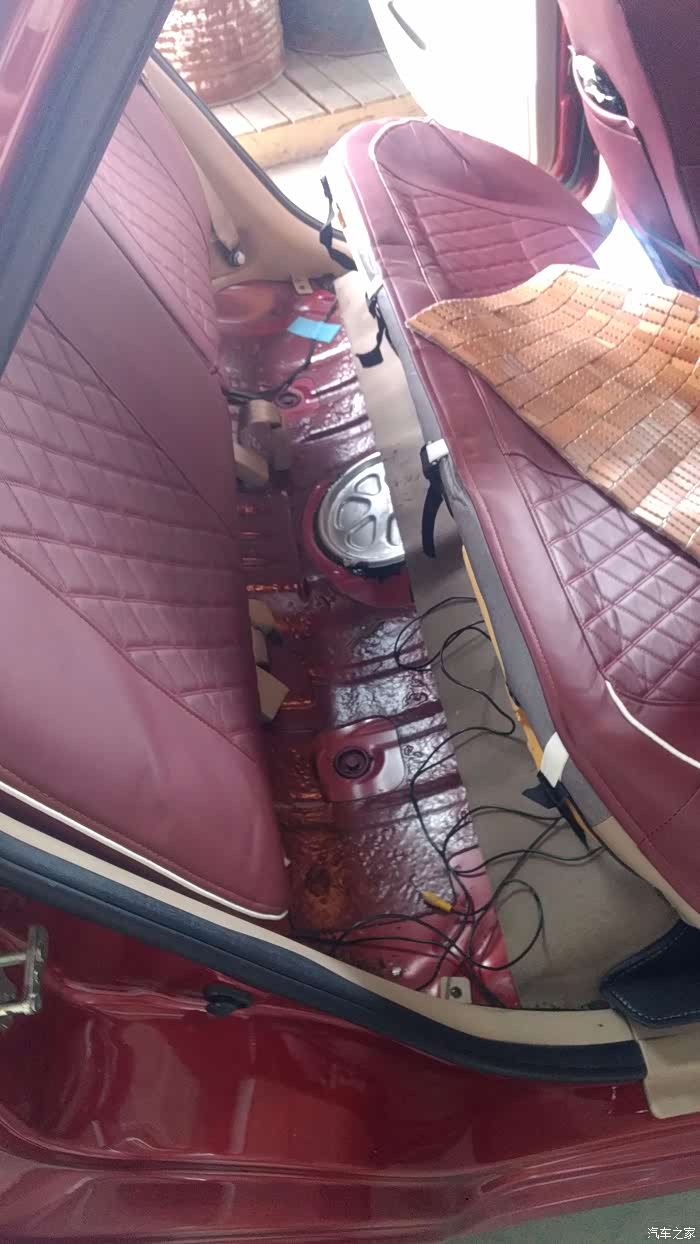

后座椅要用力往上提，才能拆下。安装时需要用力向下压。

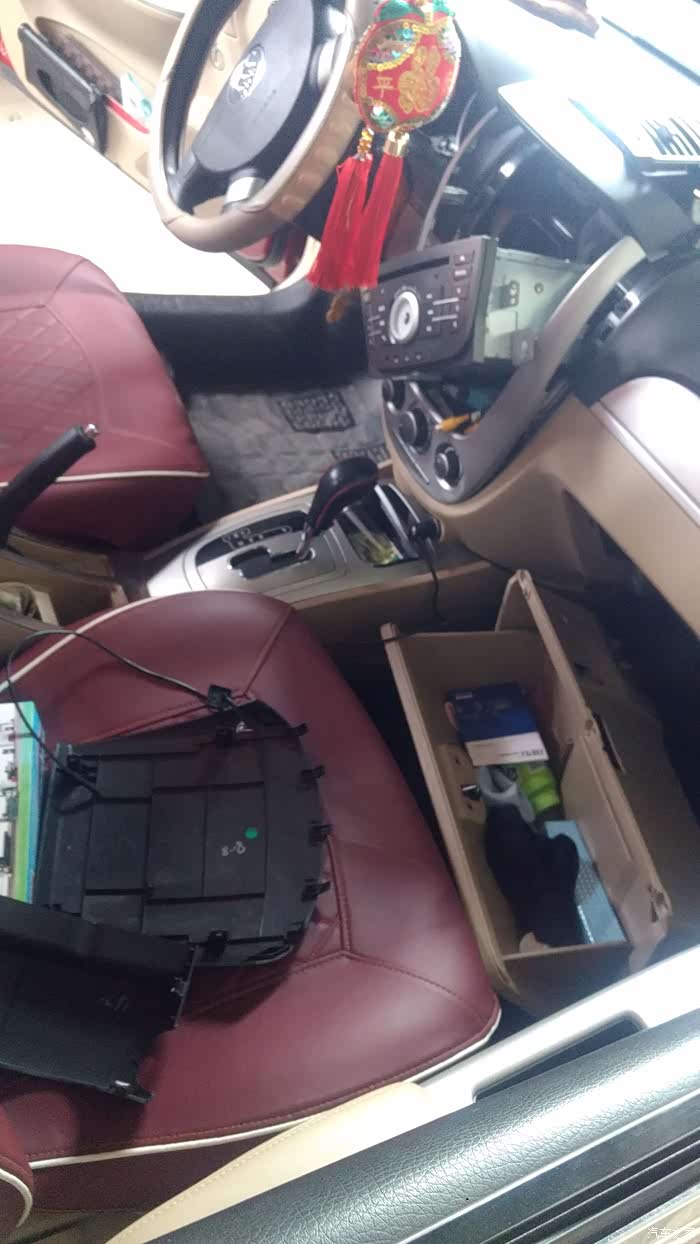

拆中控先拆手套箱，共计5个螺丝。中控就用翘板插入缝中撬开上盖板，然后上端有两个小螺丝，拧下就可以。DVD主机是4个螺丝固定在上面的。

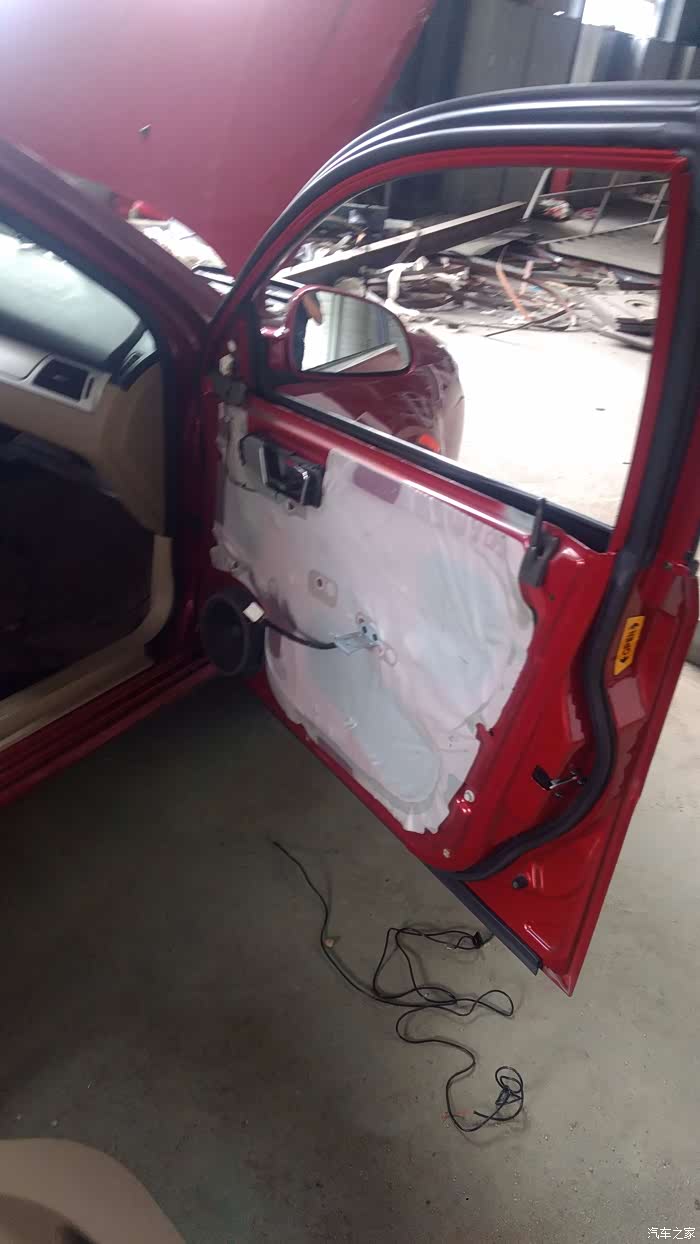

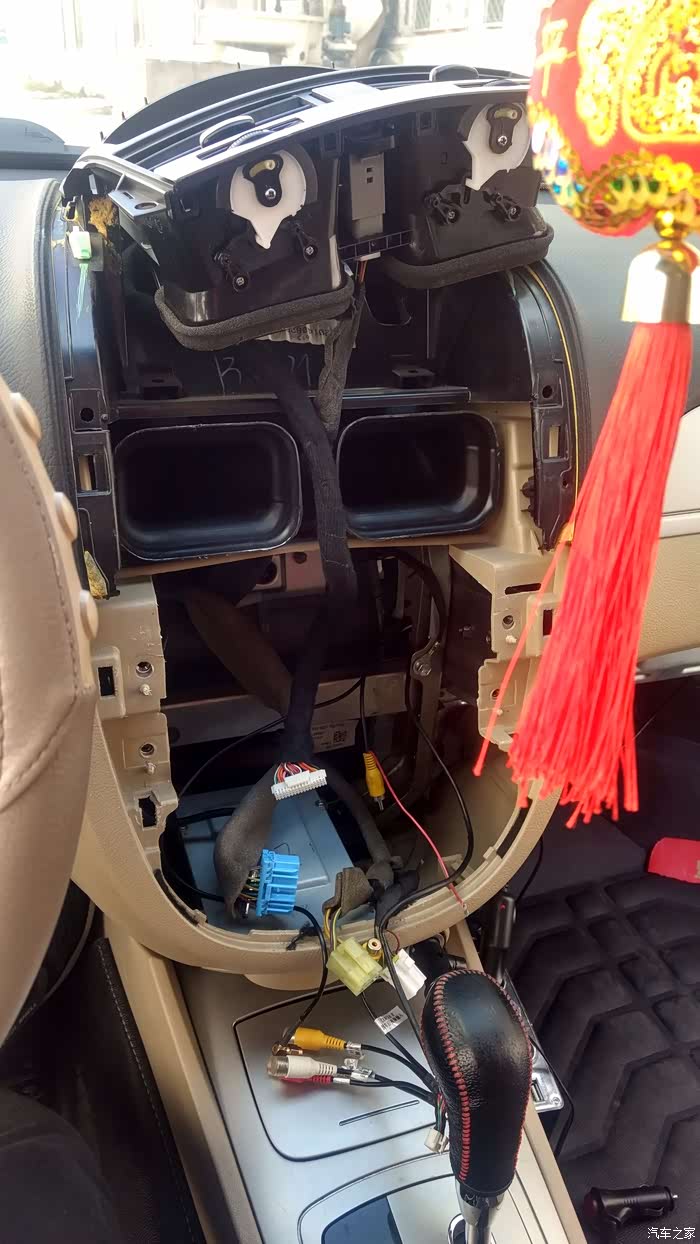

线路按原样拆除之后，就如上图了。接下来要考虑如何把线走到右侧后视镜下。先把右门内饰板拆下。
拆内饰板时要注意，四周有4个螺丝，另外车窗开关处有一个螺丝，螺丝全部拆下后，先拿翘板把右窗开关面板撬下，然后小心把翘板从门内饰板上面慢慢往下撬，直至所有内饰板卡子全部撬开。然后拆下右后视镜。
内饰板拆除后，就要考虑怎么走线了（此处我认为是关键，而且非常不好弄）。在门铰链下方有一个黑色橡胶皮，里面是电路。需要把手从手套箱处伸进去，把一个白色的端头撬一个缝，把摄像头线从缝内塞进去，然后从橡胶皮内走线到右车门内。（过程艰难无法言表，反正我是弄了1个小时才把这个线走好，当然我是非专业。）
内饰板拆除后，就要考虑怎么走线了（此处我认为是关键，而且非常不好弄）。在门铰链下方有一个黑色橡胶皮，里面是电路。需要把手从手套箱处伸进去，把一个白色的端头撬一个缝，把摄像头线从缝内塞进去，然后从橡胶皮内走线到右车门内。（过程艰难无法言表，反正我是弄了1个小时才把这个线走好，当然我是非专业。）

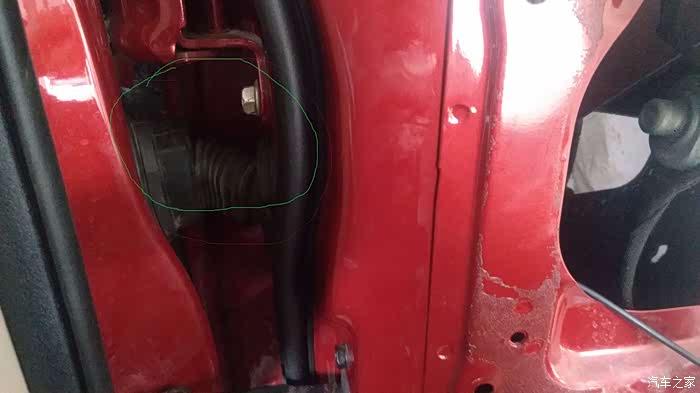

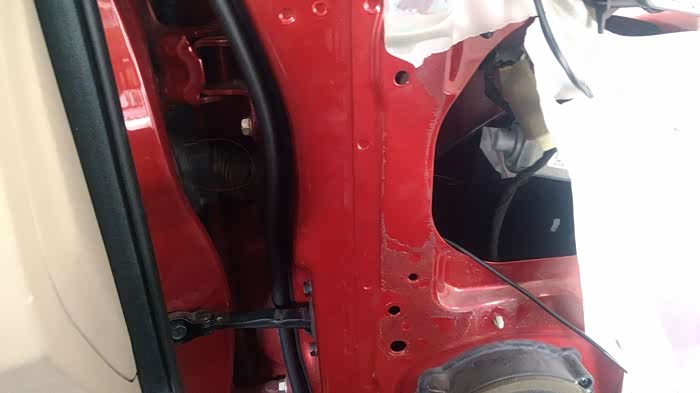

就是绿色圆圈处的黑色胶皮。
此处难关一过，后面就按部就班把线顺着右后视镜处的走线孔，把摄像头走到右后视镜下。
这里还有一个问题就是：安装的摄像头原先电源以及摄像头激发线是安装在后倒车灯上的，现在如何取电的问题。我开始的想法是把此摄像头的电源线以及激发线连接到右转向灯正极。接线后发现打开右转向灯后，摄像头会和转向灯一样一闪一闪，无法正常使用。无奈本人又不是专业人士，尤其对电路一块更是小白。于是想到另外一个办法，我找了一根线（如下图一样）一端是插在点烟器上，带开关的，另外一端我把摄像头的电源线与激发线，同时接在另外同一根线上，把插头插在点烟器上，打开开关发现可以使用。
这里我想请教大家：这个线里面有正负两根线，我只把摄像头电源线和激发线，接到同一根线上，另外一根是空的，这样接法有无风险？
此处难关一过，后面就按部就班把线顺着右后视镜处的走线孔，把摄像头走到右后视镜下。
这里还有一个问题就是：安装的摄像头原先电源以及摄像头激发线是安装在后倒车灯上的，现在如何取电的问题。我开始的想法是把此摄像头的电源线以及激发线连接到右转向灯正极。接线后发现打开右转向灯后，摄像头会和转向灯一样一闪一闪，无法正常使用。无奈本人又不是专业人士，尤其对电路一块更是小白。于是想到另外一个办法，我找了一根线（如下图一样）一端是插在点烟器上，带开关的，另外一端我把摄像头的电源线与激发线，同时接在另外同一根线上，把插头插在点烟器上，打开开关发现可以使用。
这里我想请教大家：这个线里面有正负两根线，我只把摄像头电源线和激发线，接到同一根线上，另外一根是空的，这样接法有无风险？
就是如绿色圆圈处的，这样一根一端可以插点烟器带开关的线。
到此整个走线、布线工作完全结束。实验下可行后，再原样把车上拆下的零件全部装上即可。
下图是安装完成的图。
到此整个走线、布线工作完全结束。实验下可行后，再原样把车上拆下的零件全部装上即可。
下图是安装完成的图。
摄像头用自攻螺丝安装在右后视镜下。

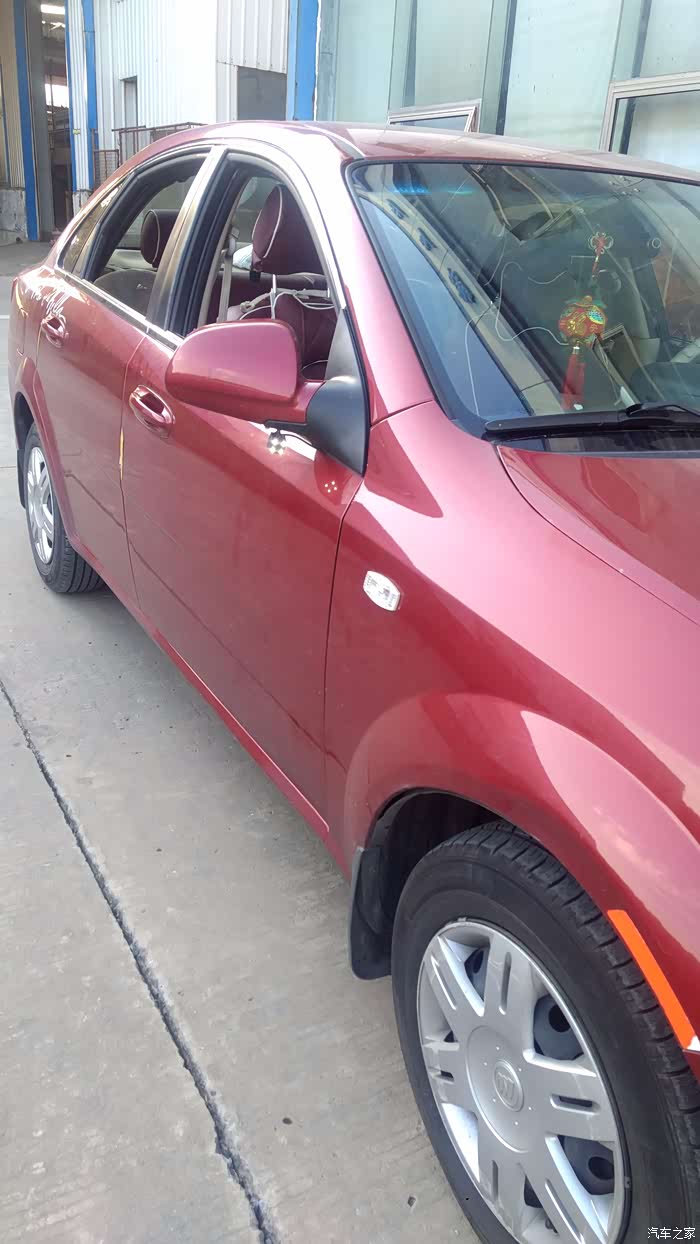

以上两张为安装完成后，车内开关打开后的外部试图。

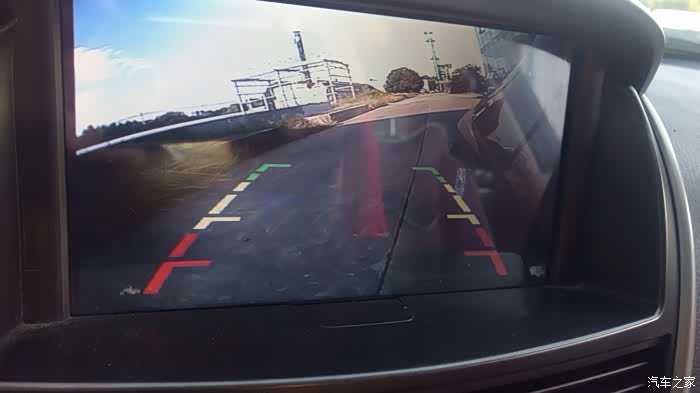

车内显示一切正常，心里那个美啊。一下午时间没白费。
就在我美的不行的时候，突然一个问题又把我拉到谷底。
就在我美的不行的时候，突然一个问题又把我拉到谷底。

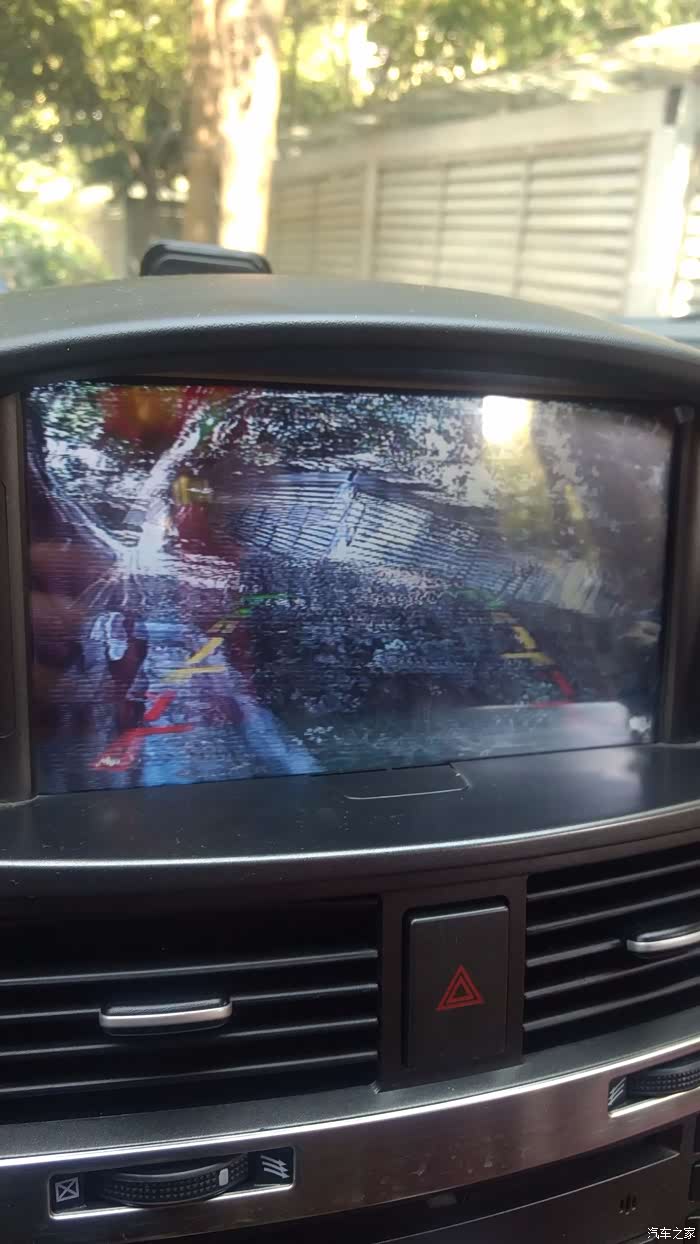

由于记录仪和这个摄像头都是从点烟器的一个一拖二的插头上取电的。当我把记录仪插上后，改装后右视摄像 头画面就变成上图这样。把记录仪拔下下，画面恢复正常。很明显是记录插上后，电流有干扰，影响信号传输。
我想了想，从家里找了一根与记录接头一样的"T"型口数据线，一端插到记录仪上，一端插到一拖二插头的USB接口，插上后启动摄像头，发现故障消除，很明显是记录仪的电源线问题，导致电流对摄像头产生干扰。
知道问题的解决办法就好办了，咱有X宝。立刻上X宝上买了一根5米厂的电源线，另外考虑此次改装电路系统不知是否有风险，一起买了一个带保险丝的一拖二分接头，同时老婆大人反馈打右方向灯时，偶尔会出现接触不良，又买了一个方向灯开关总成。
此次改装我发现了一个秘密：在我拆中控DVD时发现，此车的DVD后有方向盘控制线接口，以及方向盘学习功能。立即上X宝搜索了一款方向盘控制总成。
上述几样一起下单，接下来就是无聊的等待时间。
我想了想，从家里找了一根与记录接头一样的"T"型口数据线，一端插到记录仪上，一端插到一拖二插头的USB接口，插上后启动摄像头，发现故障消除，很明显是记录仪的电源线问题，导致电流对摄像头产生干扰。
知道问题的解决办法就好办了，咱有X宝。立刻上X宝上买了一根5米厂的电源线，另外考虑此次改装电路系统不知是否有风险，一起买了一个带保险丝的一拖二分接头，同时老婆大人反馈打右方向灯时，偶尔会出现接触不良，又买了一个方向灯开关总成。
此次改装我发现了一个秘密：在我拆中控DVD时发现，此车的DVD后有方向盘控制线接口，以及方向盘学习功能。立即上X宝搜索了一款方向盘控制总成。
上述几样一起下单，接下来就是无聊的等待时间。

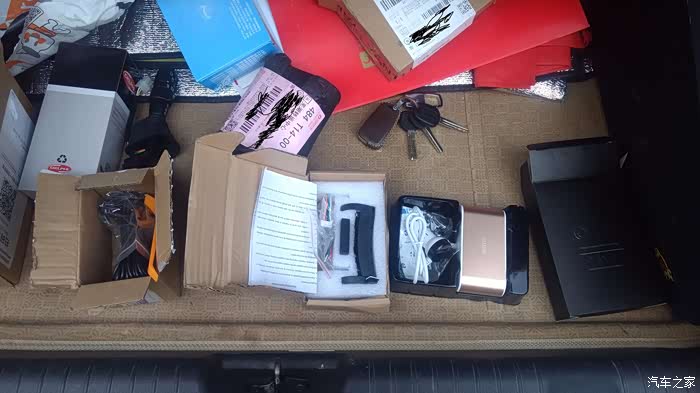

等待了3天后，所有的物品全部到齐。开始对爱车进行第二次改装。

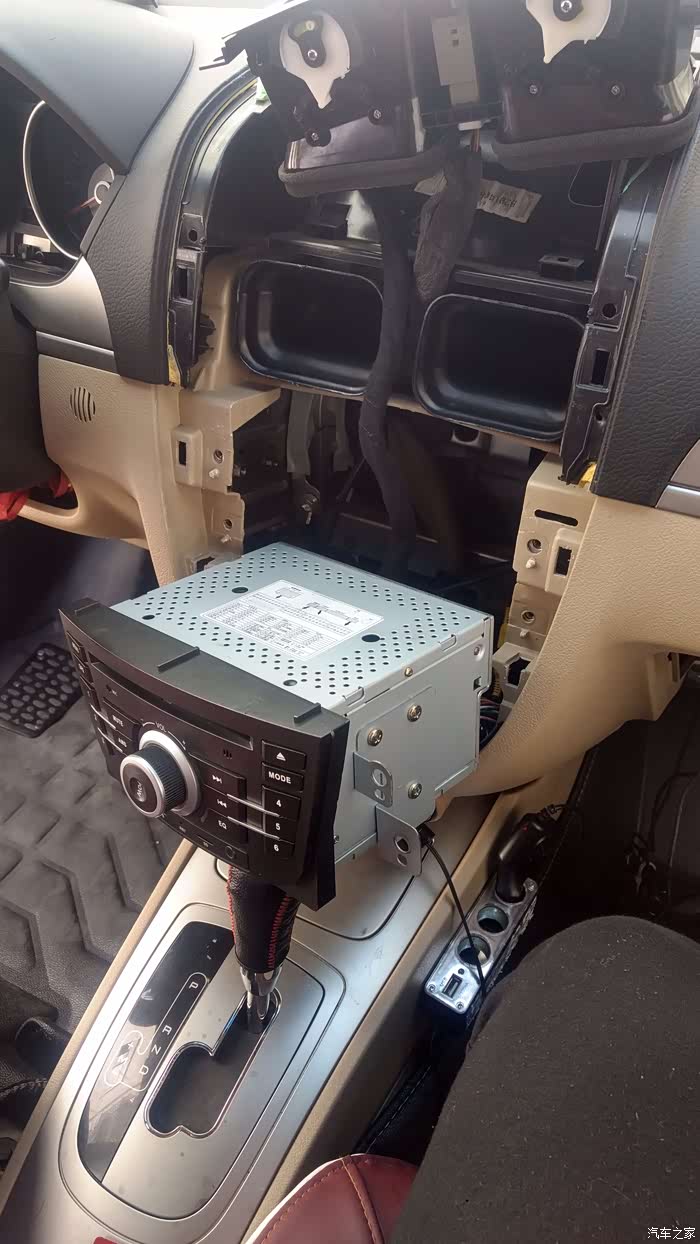

在某个风和日丽的下午，我开始了凯越的第二次改装。首先是拆下中控，拆下DVD主机。拆除的过程上面已经描述过，这里不表

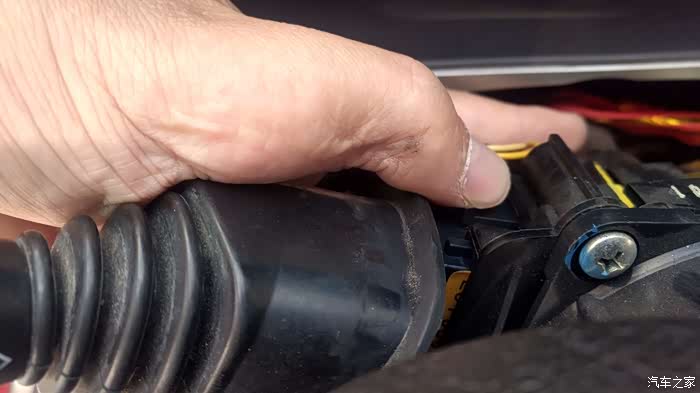

在这里有个上面忘记说的关键。拆除中控面板时，有两根空调控制线，需要分别到驾驶室、副驾驶处，人睡倒后把头伸到中控下面，可以分别看到两根很粗的线，连到两个白色齿轮上，从齿轮上把线的接头拆下即可（一个小卡子，轻轻一扳即可）。
这个是买的方向盘控制器上需要接到DVD上的控制盒。上面每根线都有标识。

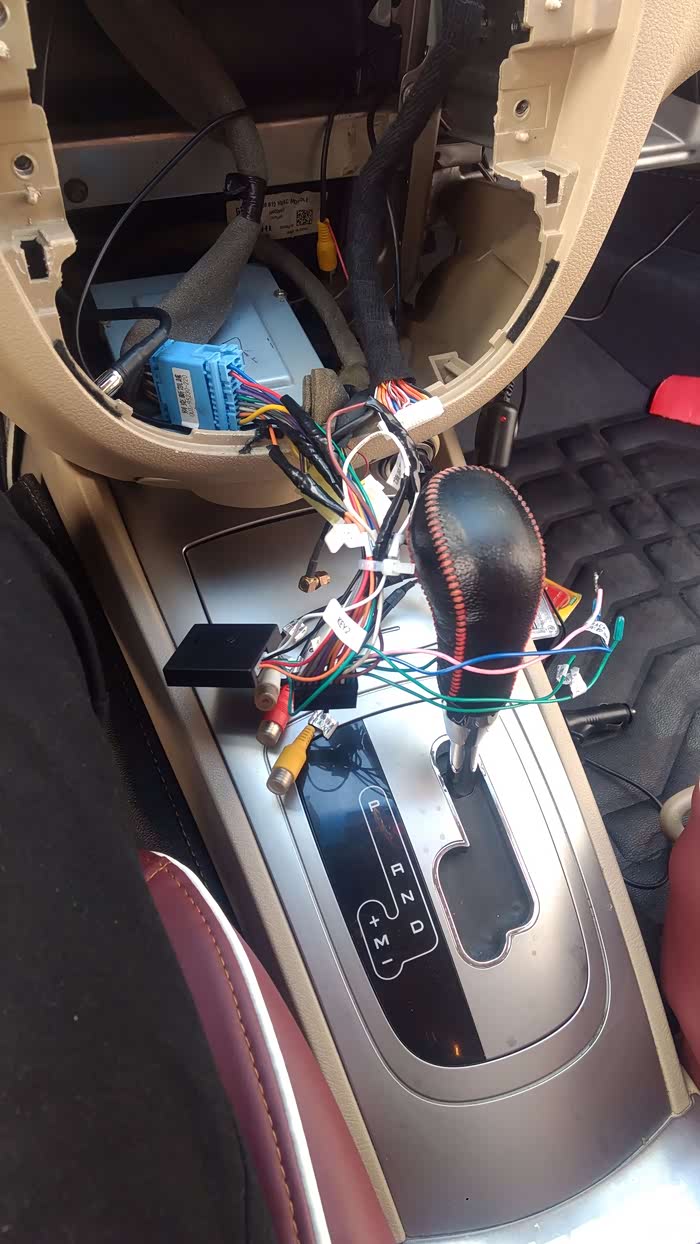

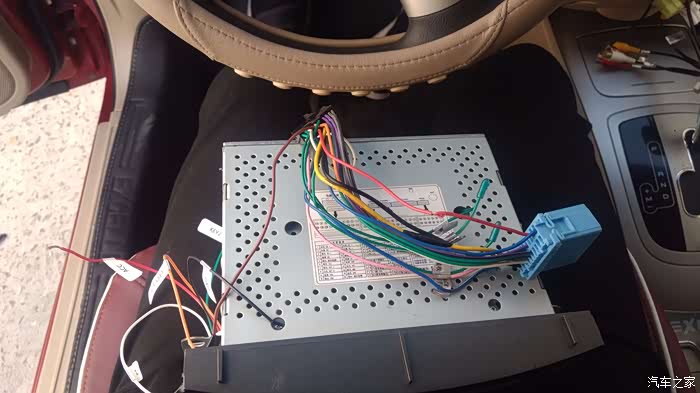

这个是DVD主机后的线路，几乎每根也有标识。
将标识一一对应后，破线，接线，做好绝缘。在这里需要说明的是，如果发现有的线无法对应上标识的话，首先在DVD主机上会有电路图，在电路图上找对应的线，如果找不到的话，可以将同样颜色的线接上试试。
线路连好后，将DVD主机通电，找到里面的”方向盘学习”功能，按照操作进行。设置好之后，试机，一切正常。将DVD主机、中控面板安装完成。

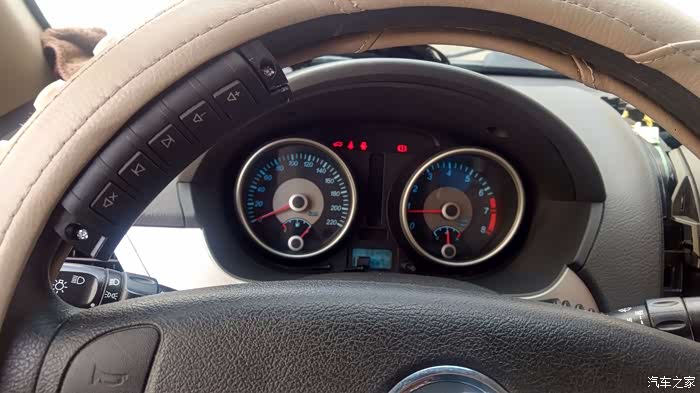

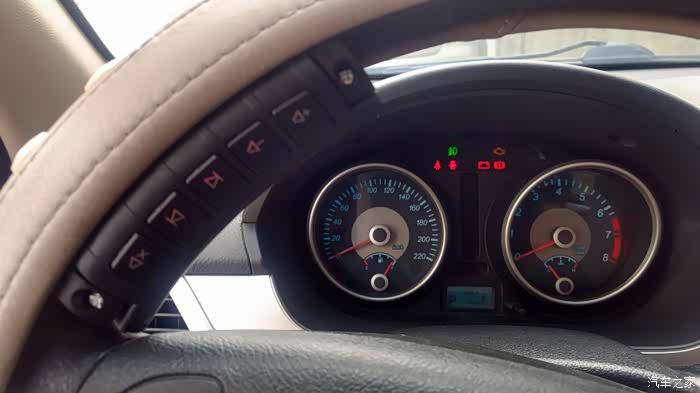

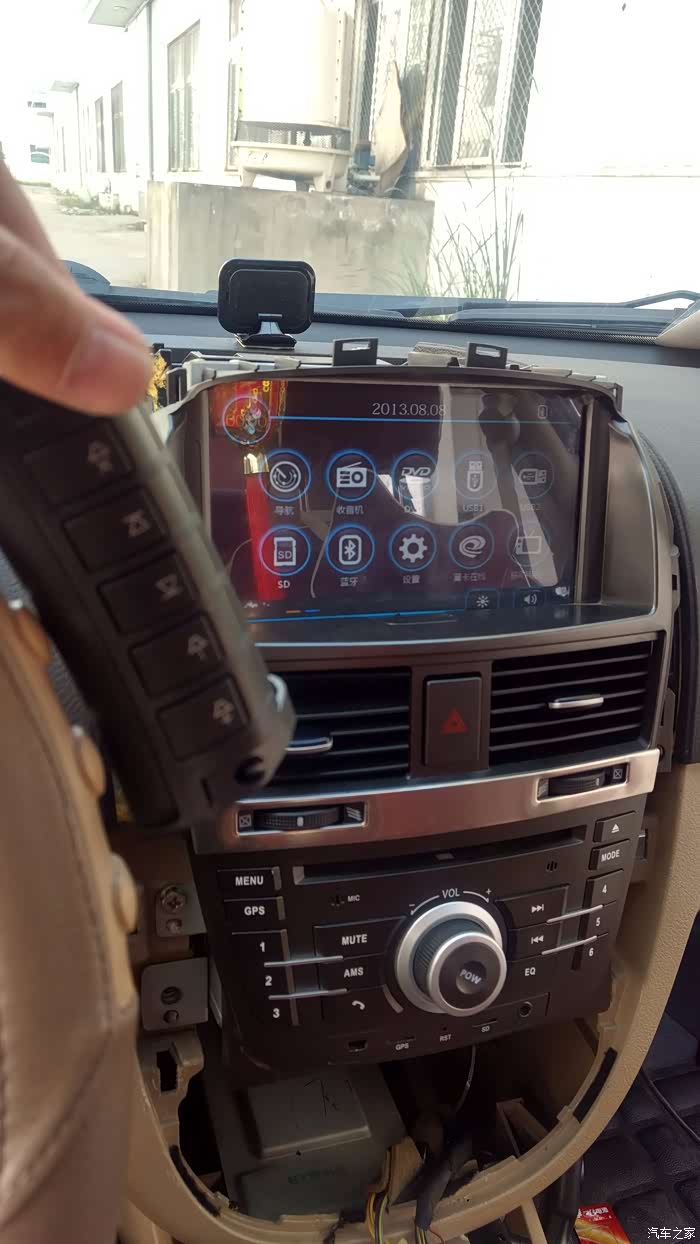

将控制器安装在方向盘上合适的位置。
打开大灯后的效果图

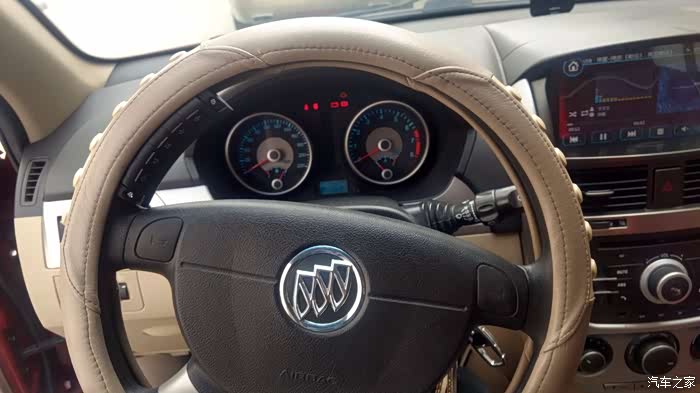

全景图。
方向盘控制安装结束后，下面来更换方向灯总成。

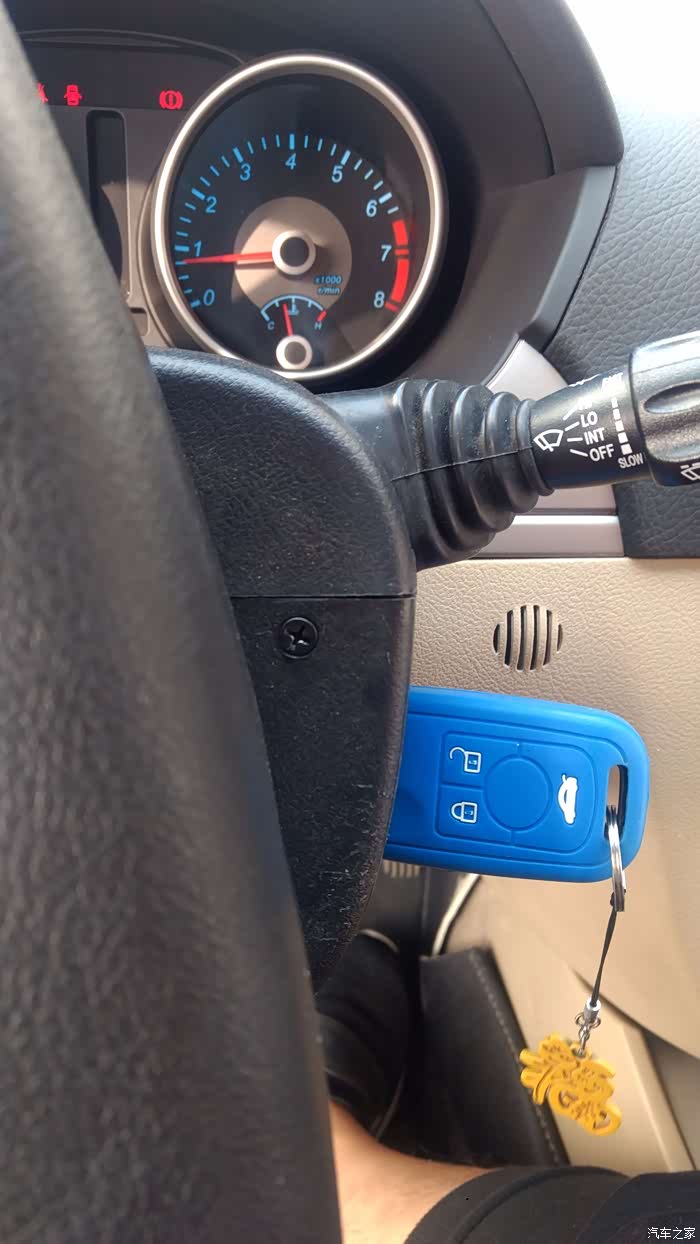

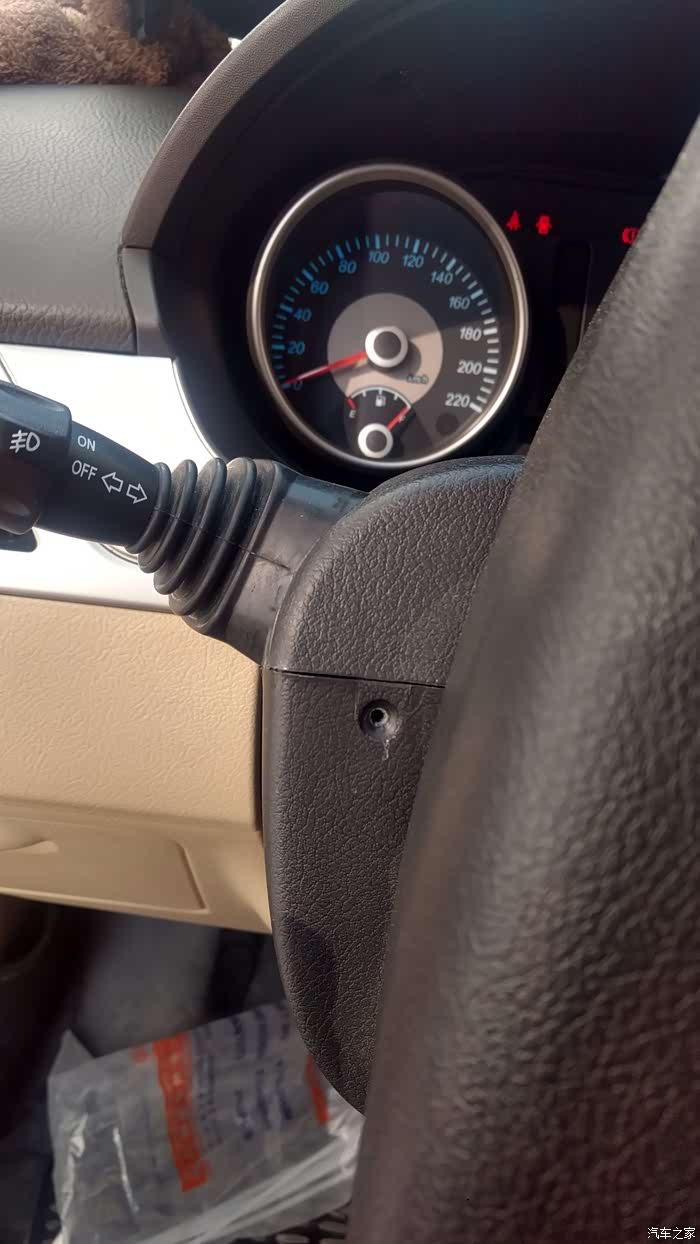

拆下方向盘后的两个螺丝，然后拿出上面的盖板。

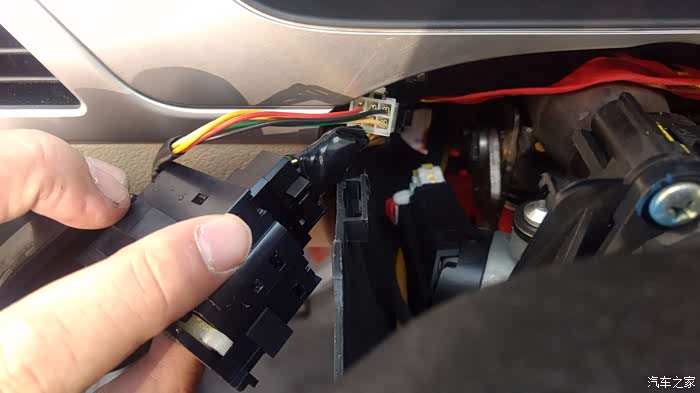

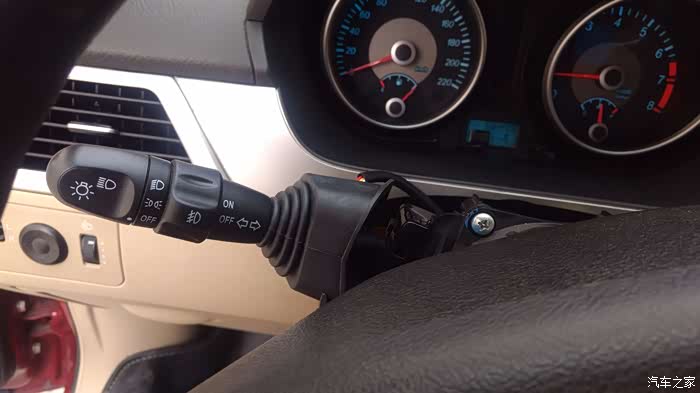

拆下盖板后，图示大拇指处以及对应的下面有两个小卡子，轻轻按压后，即可取出方向灯控制总成。
拔出上面的线束
将新买的总成装上，盖上盖板，上好螺丝。

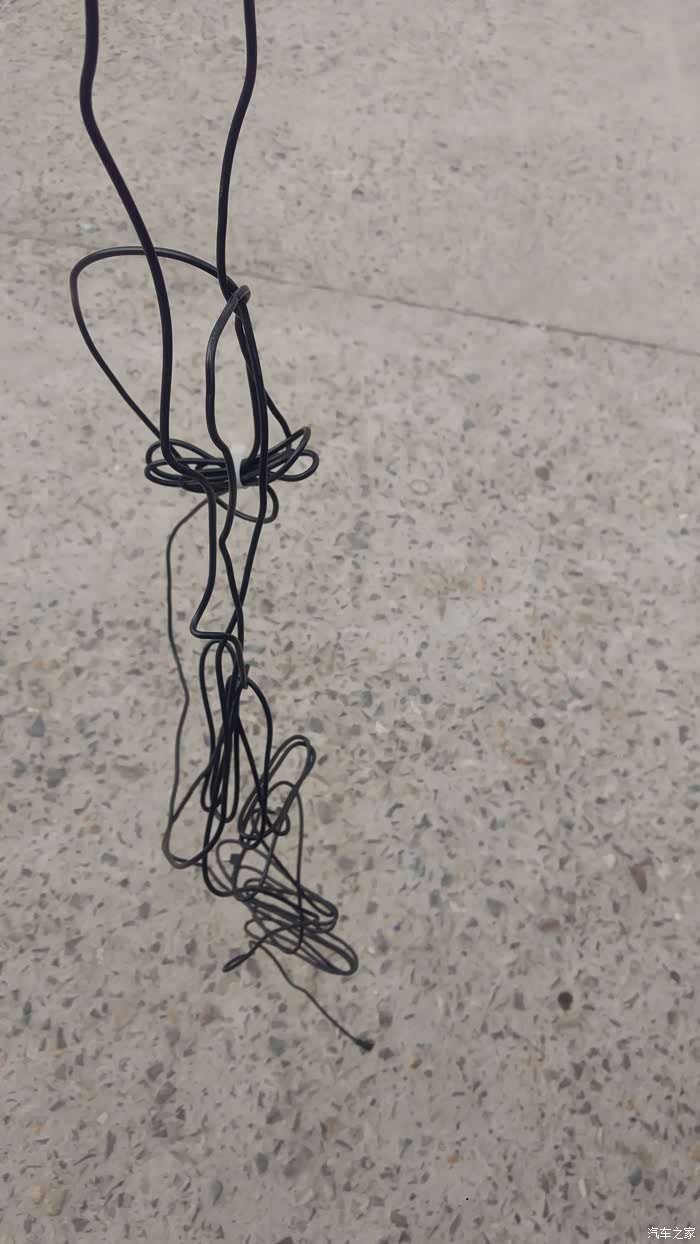

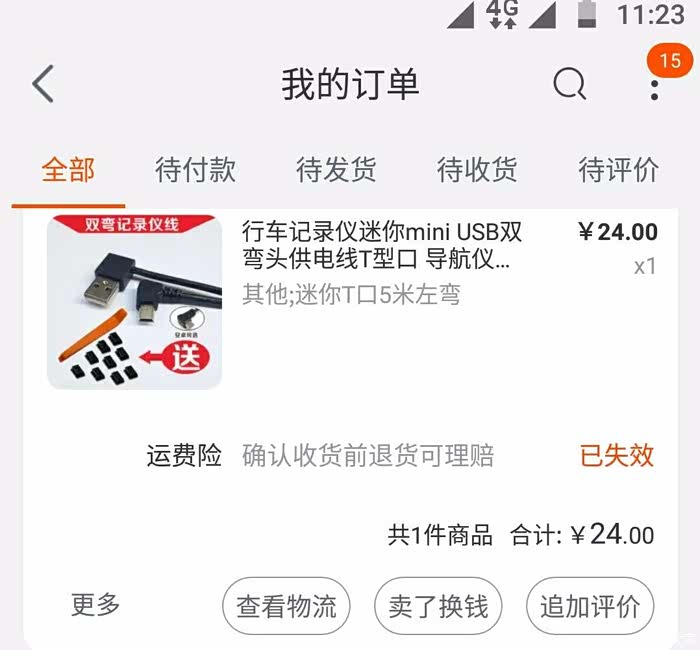

工程的最后一项，替换记录仪电源线。上图左边是原装的，接通电流后会对车载屏幕产生干扰，上网买了USB接口的数据线。
5m长。

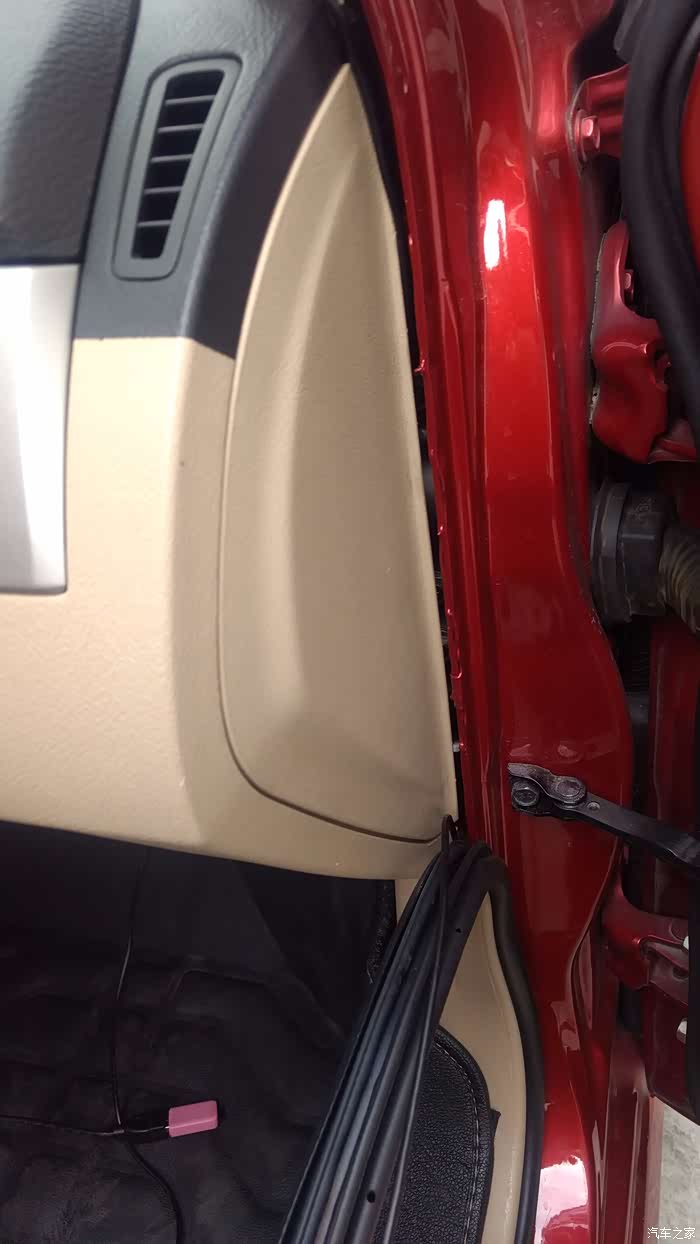

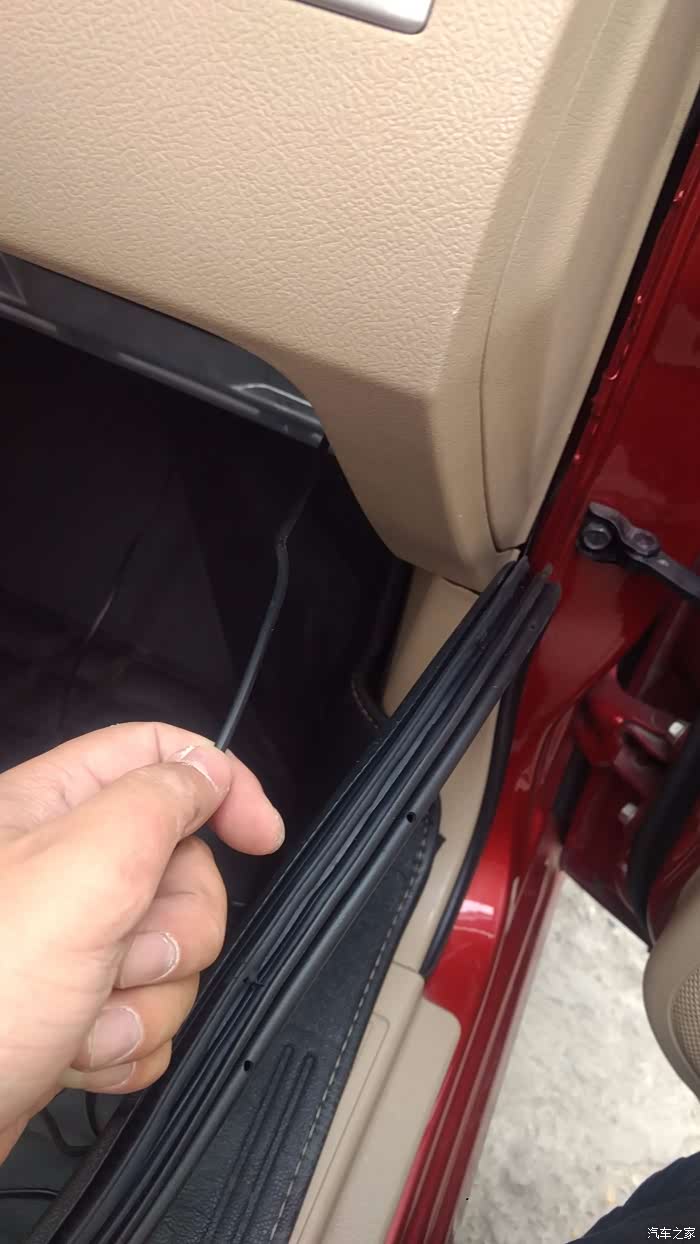

拆下右车门密封条。

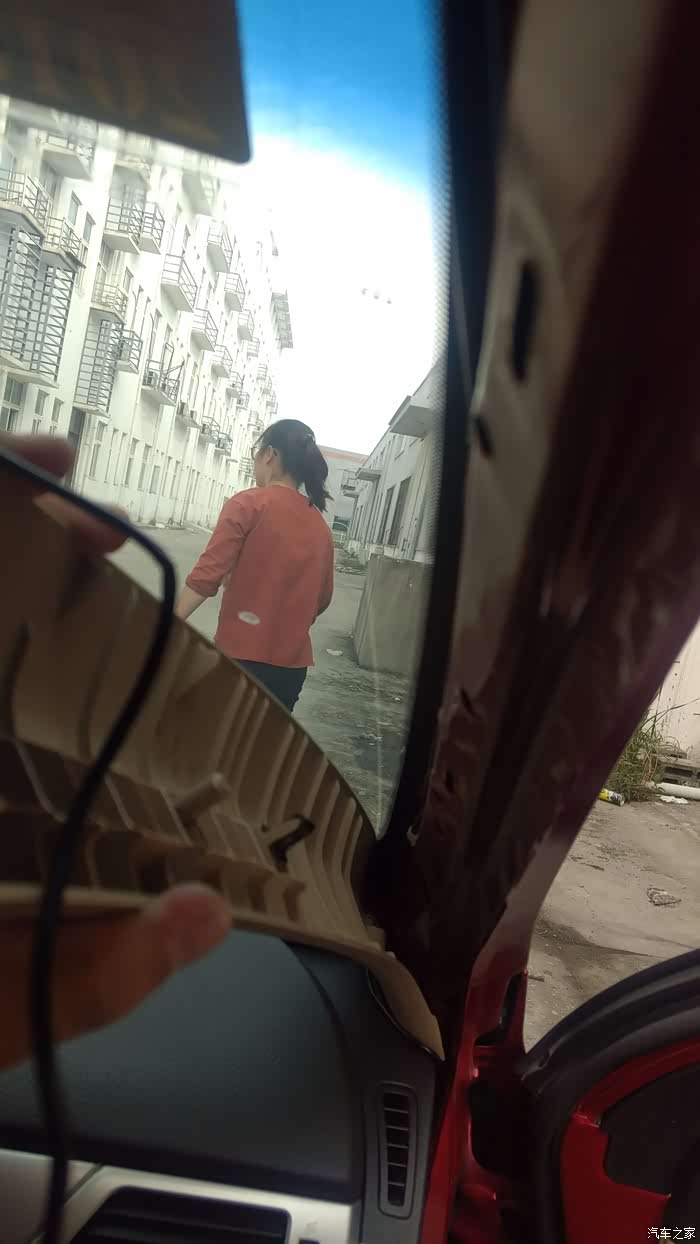

撬开右A柱饰板

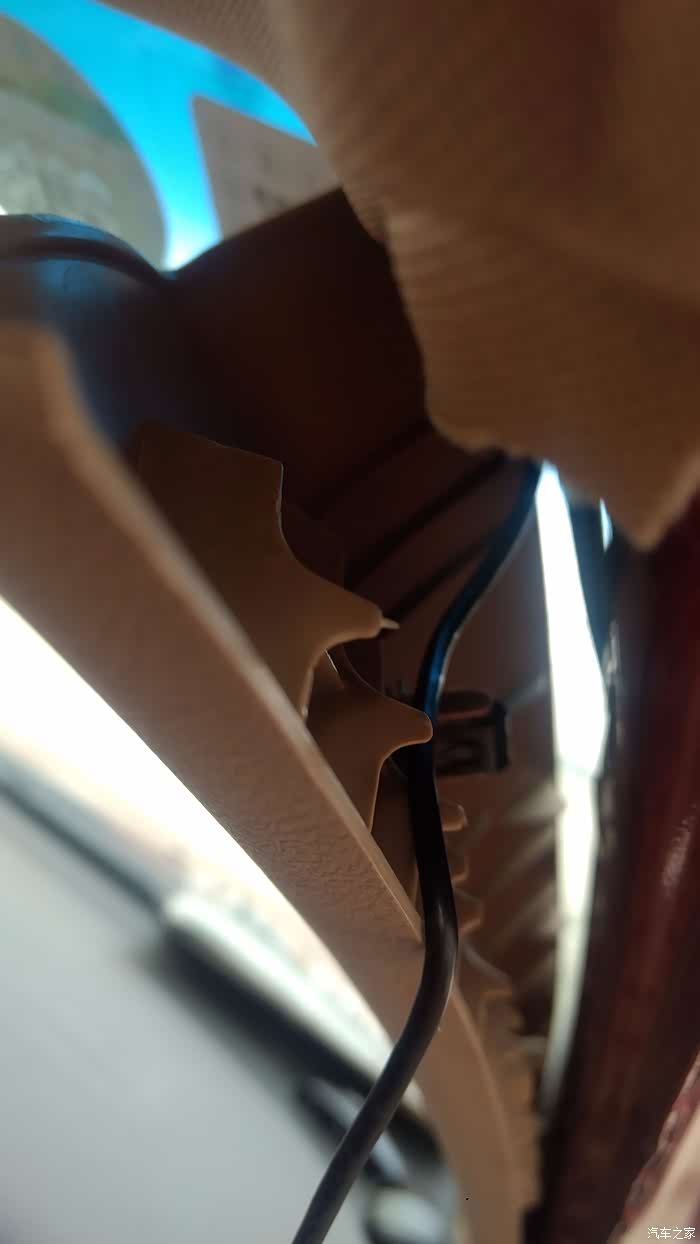

从缝隙中走好新的电源线

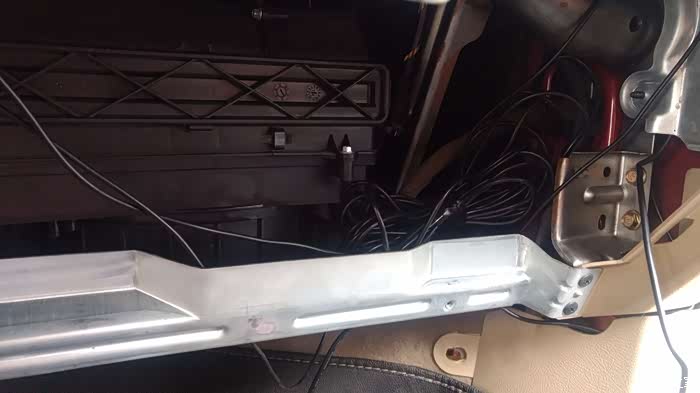

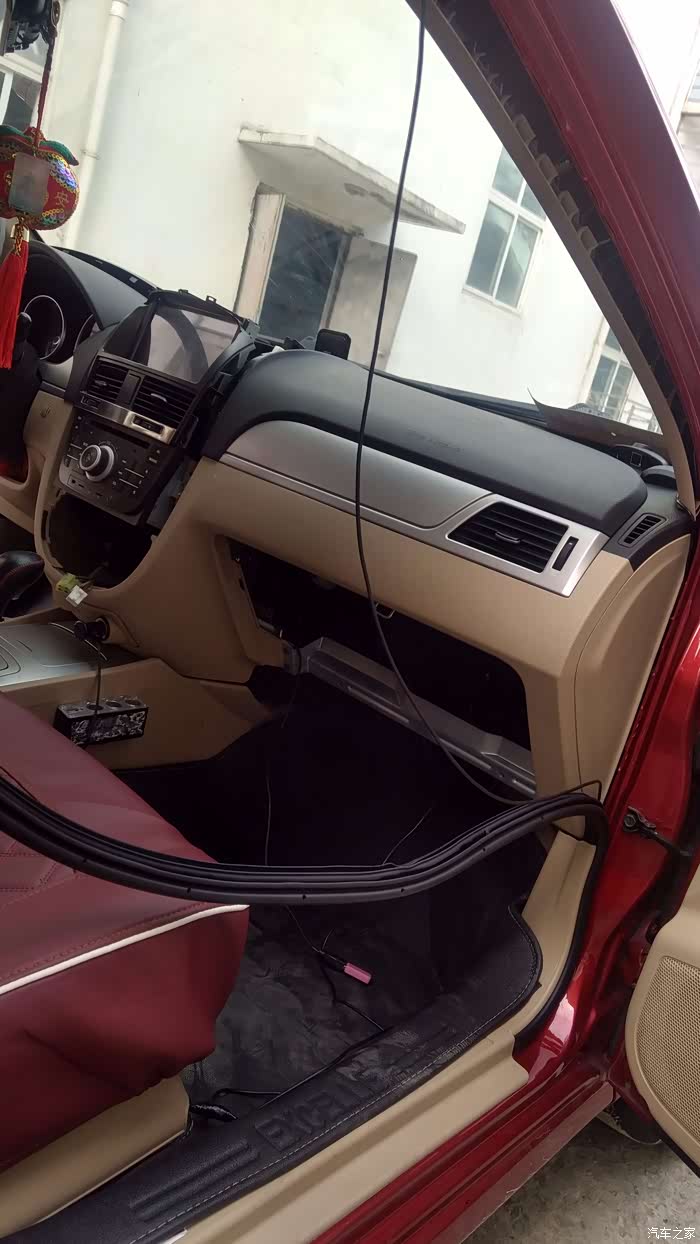

拆下手套箱，从里面走线。
将多余的线捆扎好，固定在手套箱后面，线头引至中控点烟器位置。

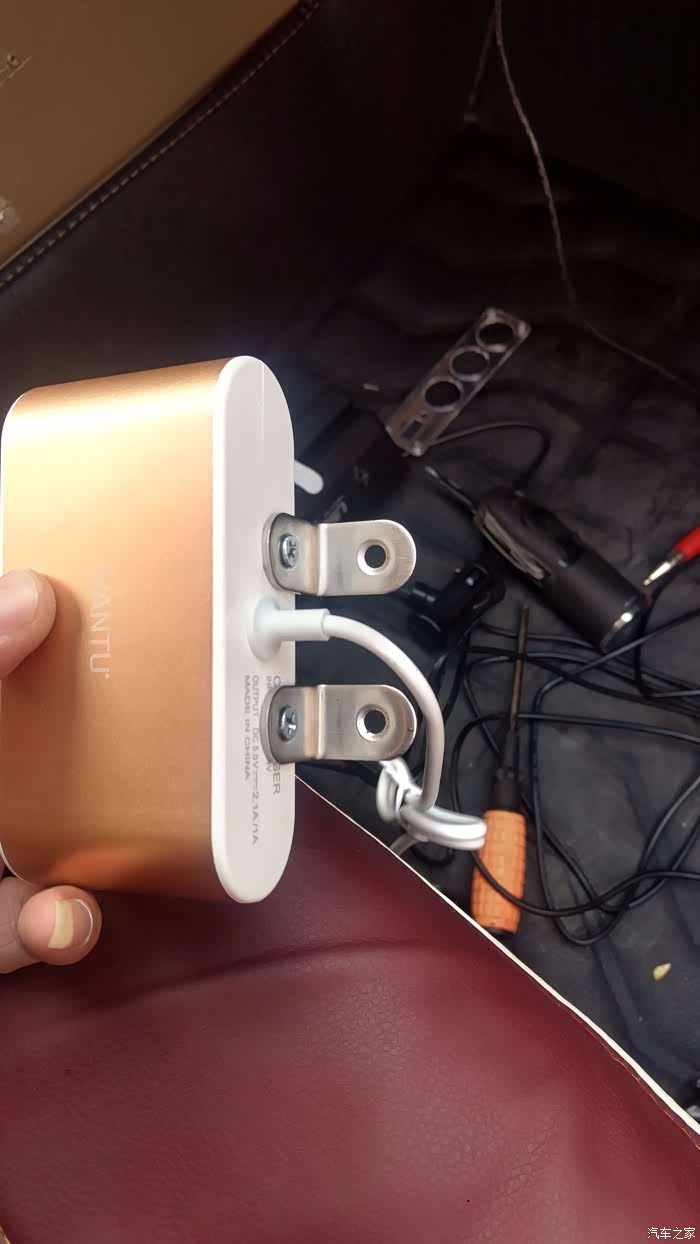

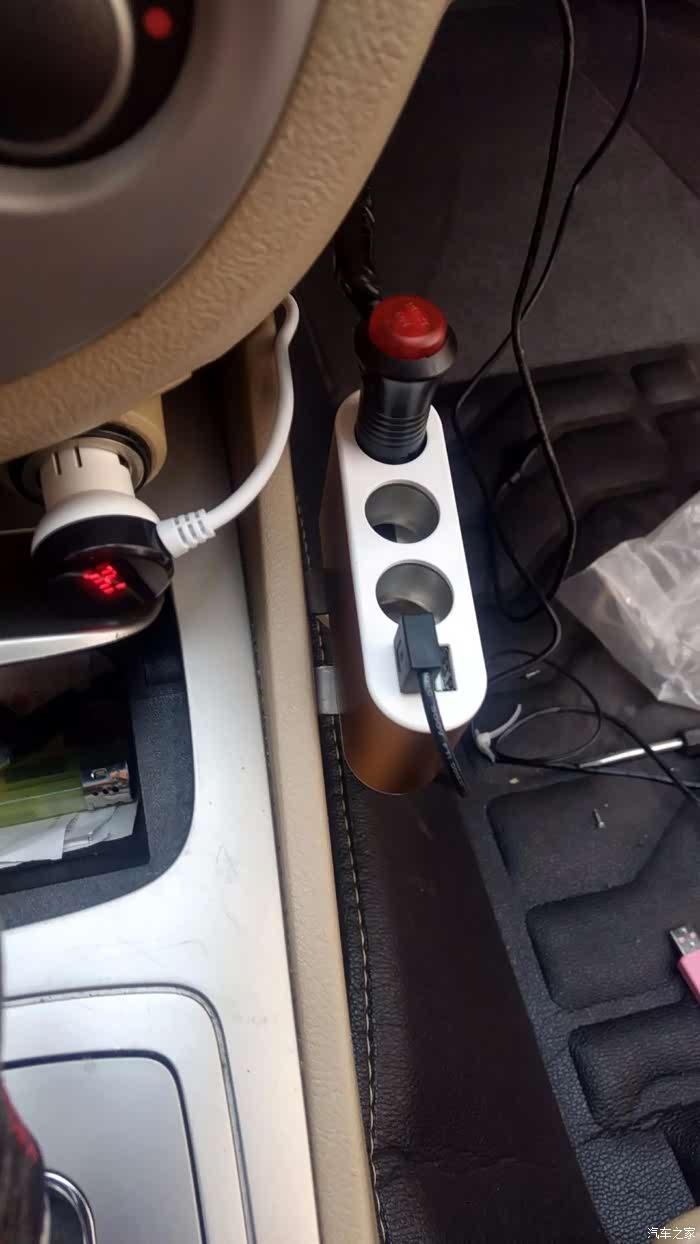

由于以前的一拖二插座是用双面胶粘在中控上的，天气炎热时会自动脱落，不方面。上网找了这样的支架，选了两个短的自攻螺丝（一定要短，长的怕损坏到里面的电路板），将支架一端安装在新买的插座上。
支架另外一端用自攻螺丝安装到中控上。
安装完成，将各种饰板、密封条、手套箱按原样安装回去。

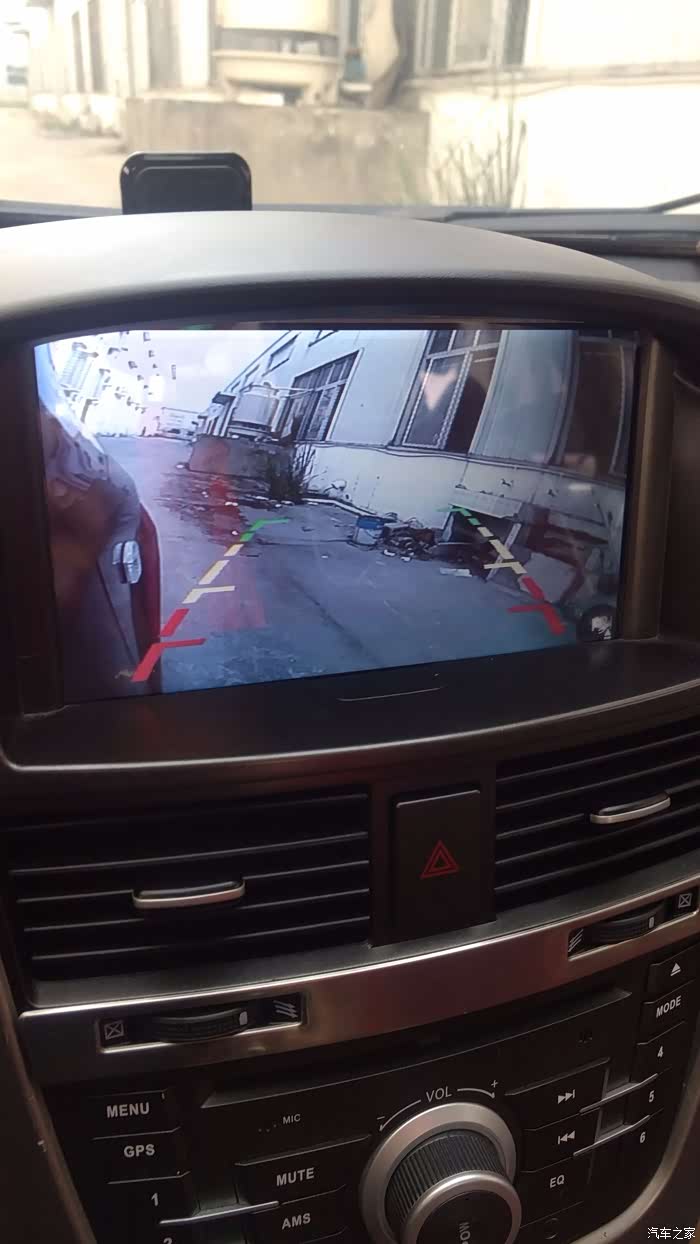

记录仪和视频同时通电后故障消除。在需要看右前方盲区时，按下开关就可以看到了，整个改装过程结束。

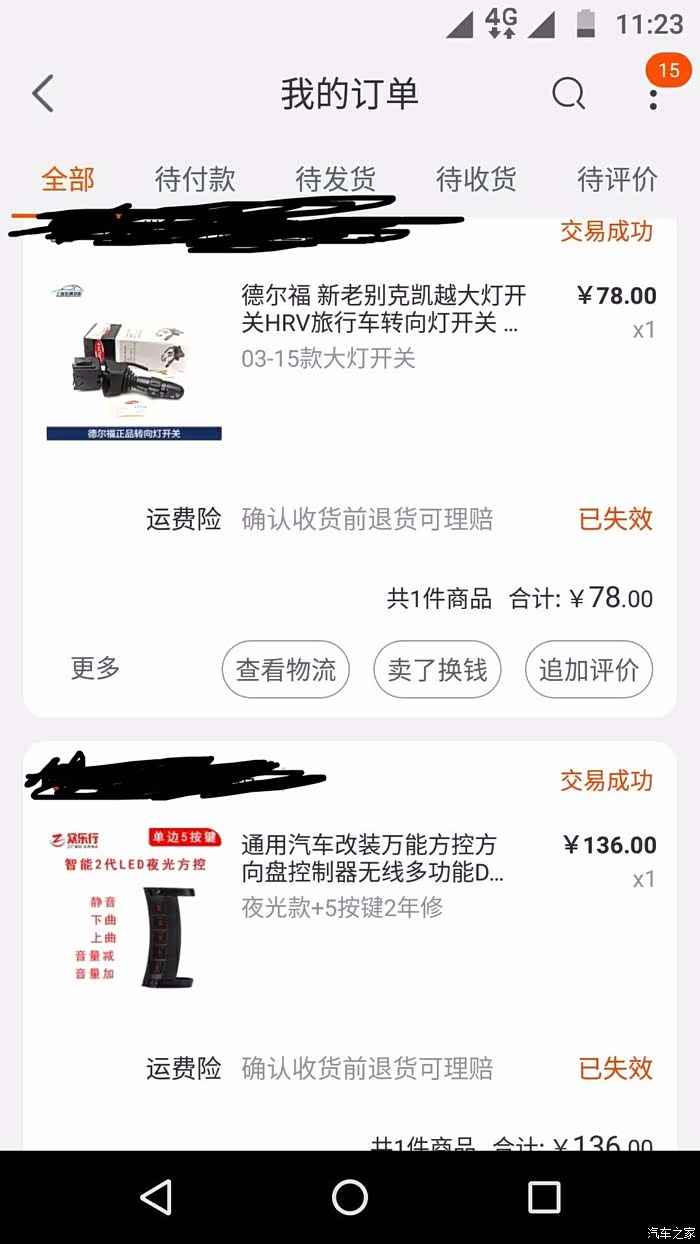

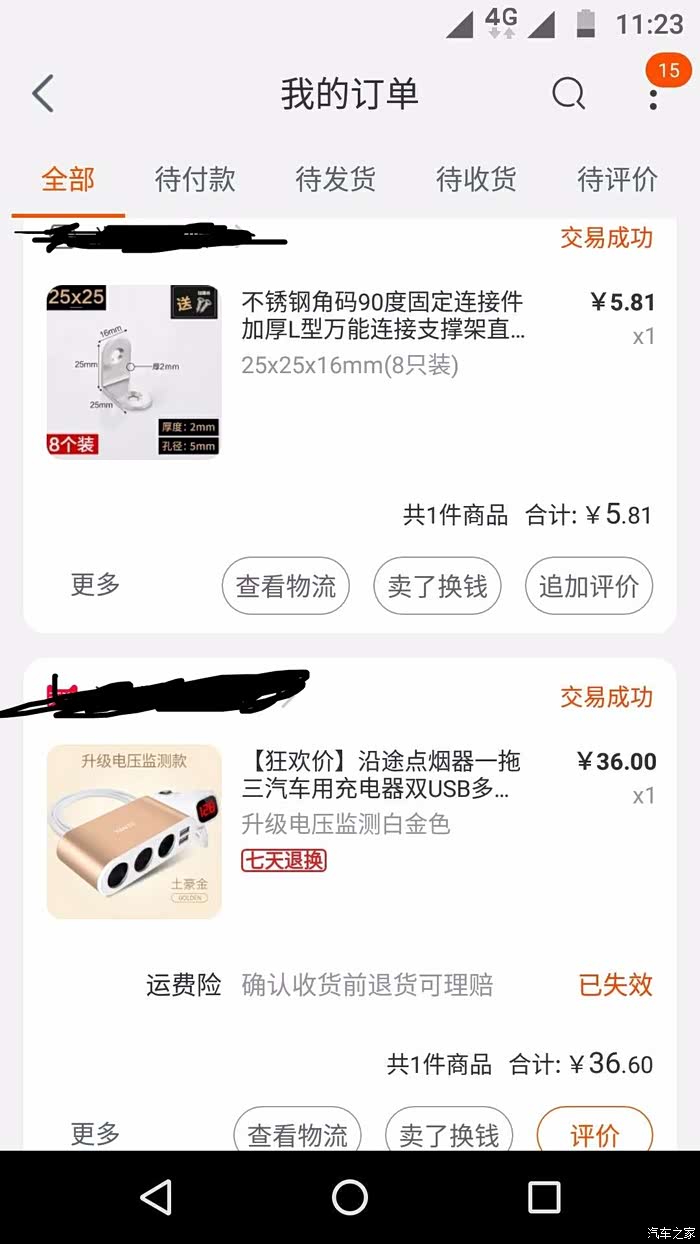

以上是此次费用的情况，由于怕有广告嫌疑，店铺名全部隐去，望理解。
所有费用共计279.81元。
此次改装共计耗时约一天。在此首先感谢各位的阅读，其次各位大神如果对本人帖子中改装涉及的电气安全有任何见解，烦请指导。我始终怕这次改装中电气部分会不会带来不安全的因素。
另外，对于改装有任何问题，可以留言，我会尽力帮助，毕竟我也是业余的。
所有费用共计279.81元。
此次改装共计耗时约一天。在此首先感谢各位的阅读，其次各位大神如果对本人帖子中改装涉及的电气安全有任何见解，烦请指导。我始终怕这次改装中电气部分会不会带来不安全的因素。
另外，对于改装有任何问题，可以留言，我会尽力帮助，毕竟我也是业余的。
