上作业喽 夏利n3+改 d2s双光透镜

        首先向论坛的各位朋友问声新年好  呵呵转眼又是一年   但是趁着年轻  折腾还得继续    不改我会疯 的 ！                         车是10款的夏利n3+   入手一年来在论坛里潜水已久  向各位前辈学习中也已经改了不少东西     什么全车隔音啊  骊威 cd     地线加强啊     后备箱电动开启    全车音响喇叭     虽然两三万的车舒适性没什么要求   但实用性能改善一点是一点吧     改天有时间给大家上图片看吧                                                                                                                                           夏利n3+大家都知道原车近光是有透镜的   一开始觉得网上买一套h1的疝气灯装上得了    但是工作之便淘到了两个双光透镜这个想法就彻底改变了    同时在论坛里看到各位朋友的改灯帖子    心中这个魔鬼呀    要改就改彻底吧                       我的改灯想法是原车灯不动  毕竟审车的时候不必担心   换上就ok   用n3的普通大灯加入双光透镜   毕竟n3的大灯还是便宜点改装难度能少点                                                                                                                                                                                  废话不多说了     上图啦     由于是自己第一次改灯  真没什么经验     不喜勿喷哈  也希望各位朋友互相交流交流                 先看看各种备件吧

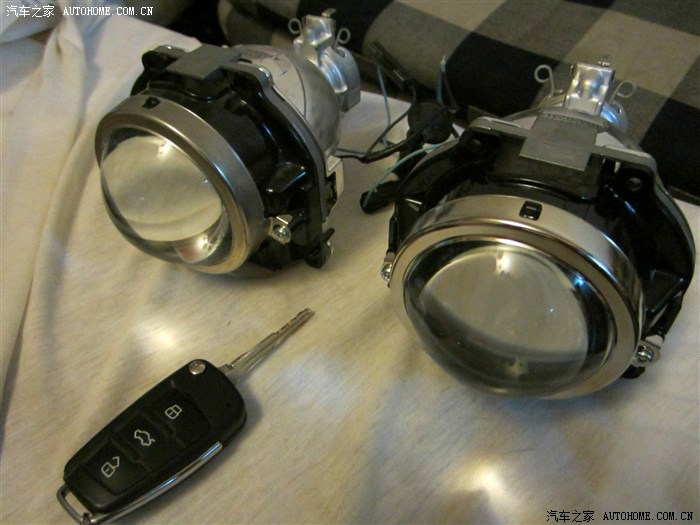

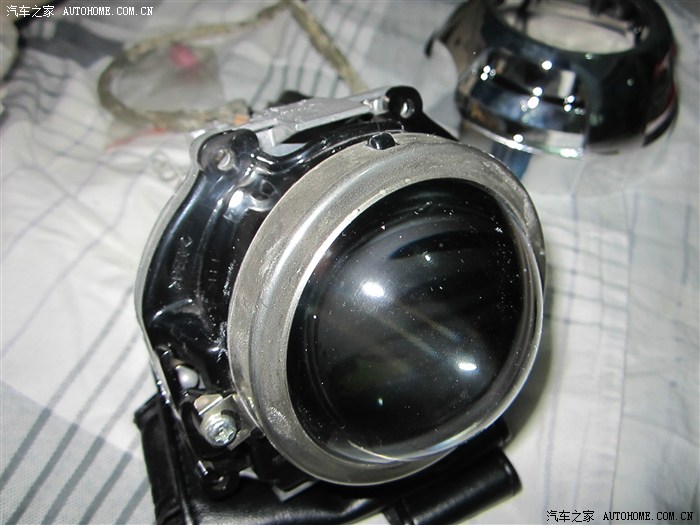

        两个双光透镜    d2s的   日产 新骐达GTS拆车的   有没有哪位懂行的说说是什么牌子的   考虑过天籁的   天籁好像是小系的但是太大真心放不进去

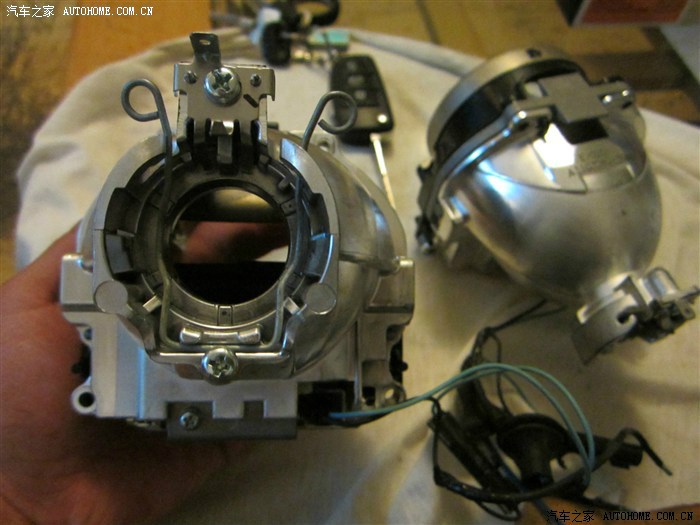

电磁阀有木有看到  个人觉得质量还是不错的   毕竟拆车的货真价实

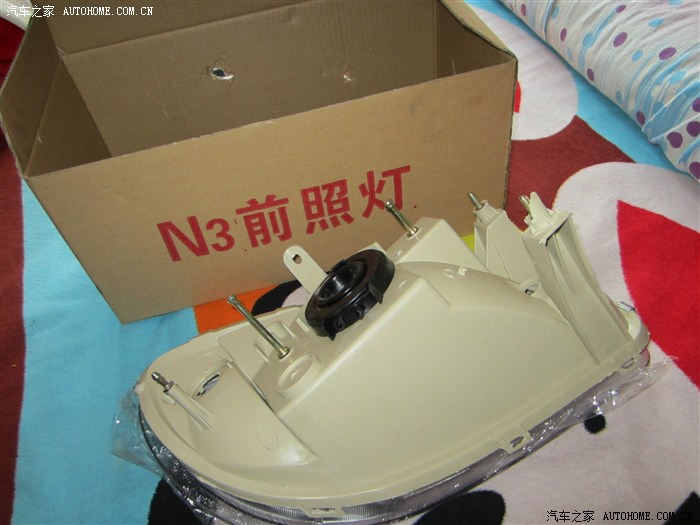

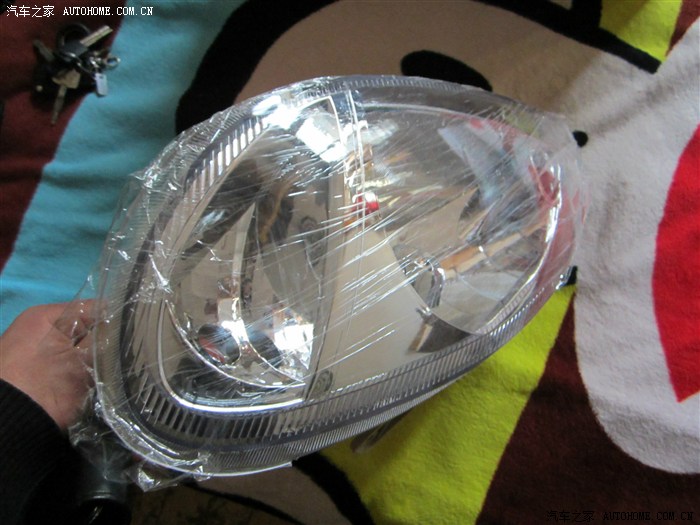

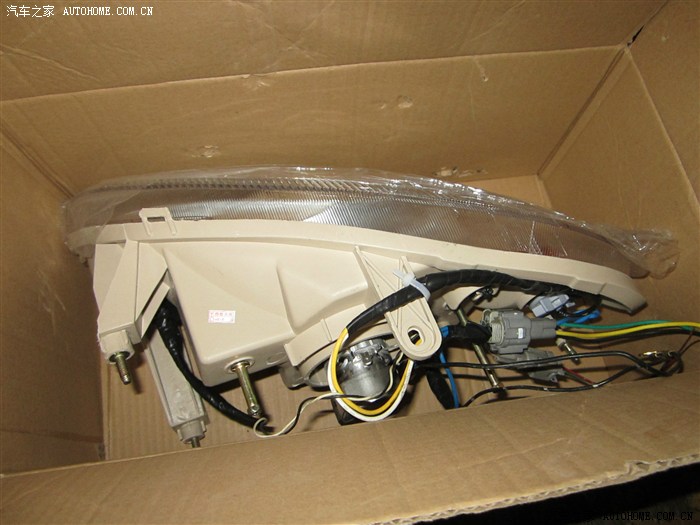

   汽配城买的副厂大灯     55大米一个质量真心差劲    正厂的要一百多能省则省吧
大灯外罩时间久要发黄了再换上两个得了     这个都是在意料之中的

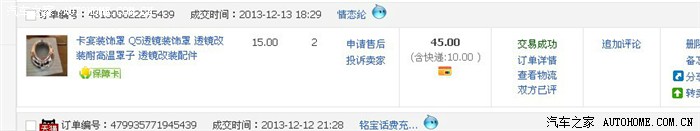

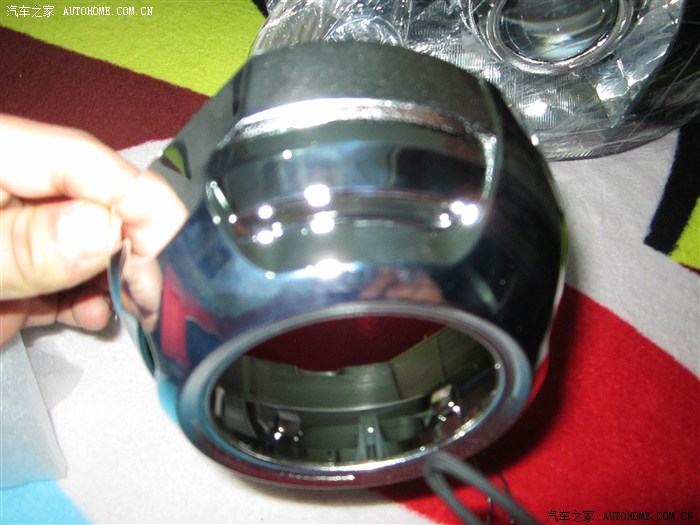

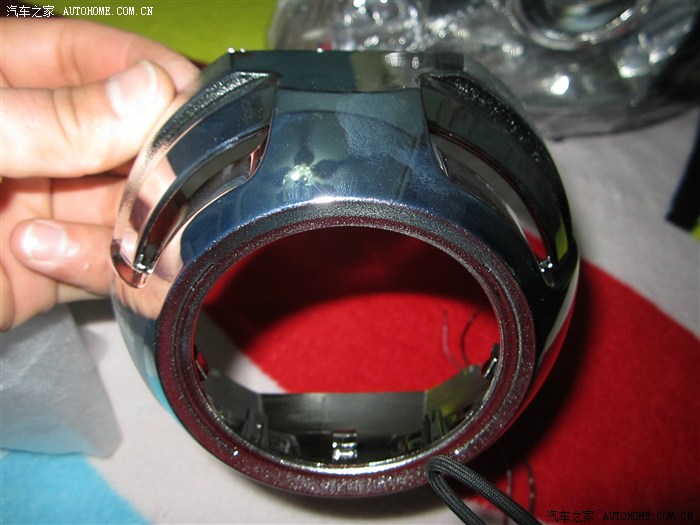

  某宝买的透镜外装饰罩      店家说是肯定合适 能装上      改的时候才发现你肯定是蒙我的

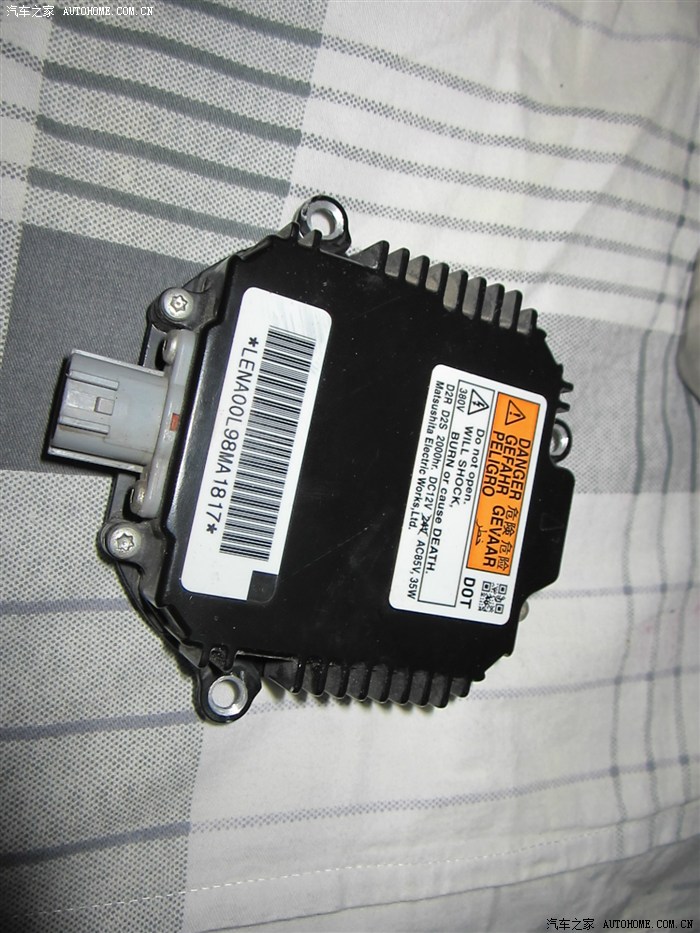

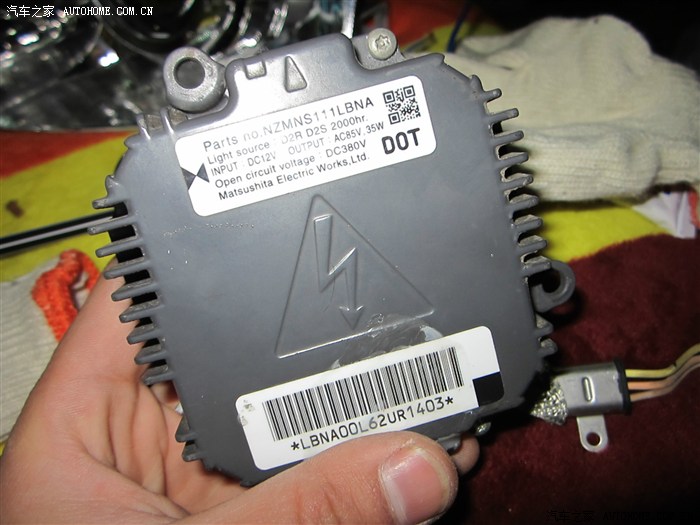

下面上安定器    是松下的不 ？                           这个是老天籁拆车的
这个是英菲尼迪fx35拆车的    绝对原车件

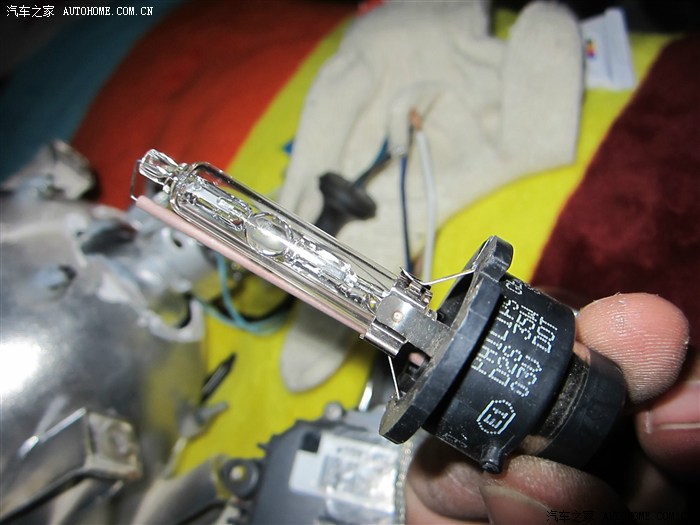

上灯泡   同样拆车的     飞利浦35w    4300k     正品货不便宜啊   个人觉得亮度够用了

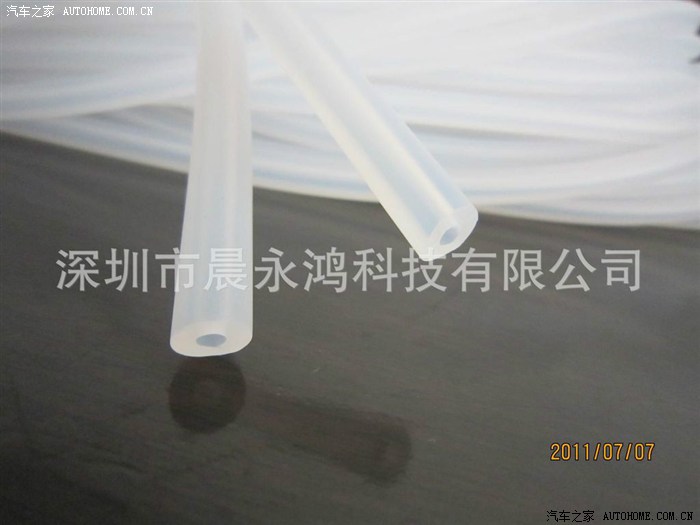

硅胶管   借用图片     买遮光罩顺便店家五块钱买了三十厘米

五金市场买的丝杆      两块钱    有一米多长回来自己切割还有螺丝

下面开始动工了      跟前辈们学的   拆灯利器
调到高风档大约吧 七八分钟大灯很容易就拆开了

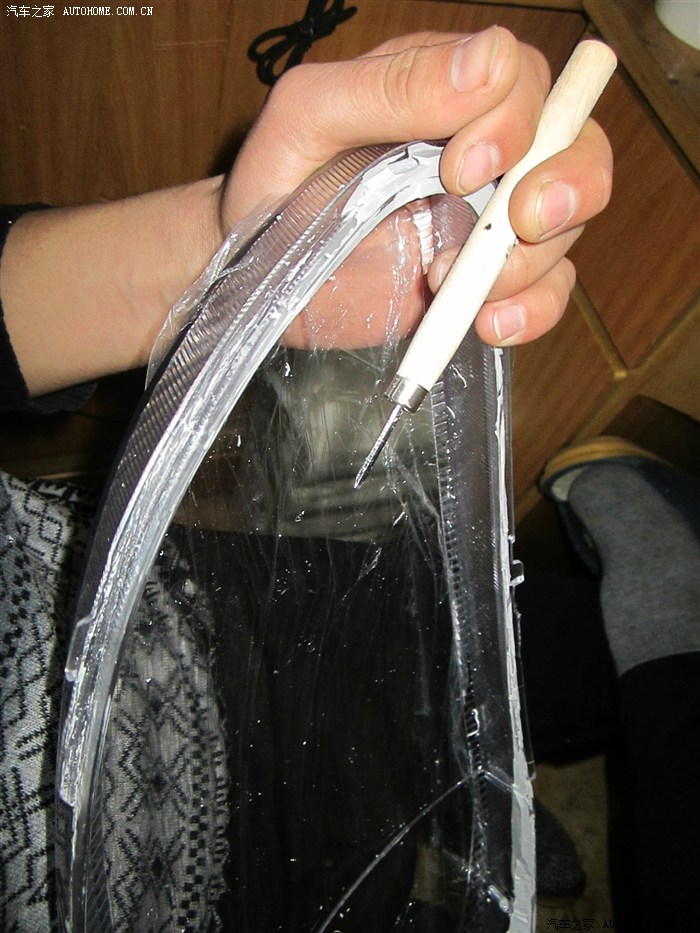

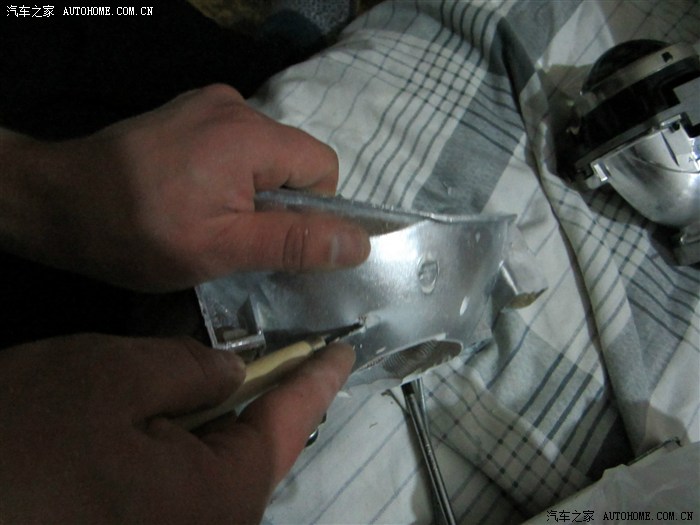

接下来就是刮胶了    这活真jb得有耐心     工具也有限     多亏媳妇的小刻刀啊

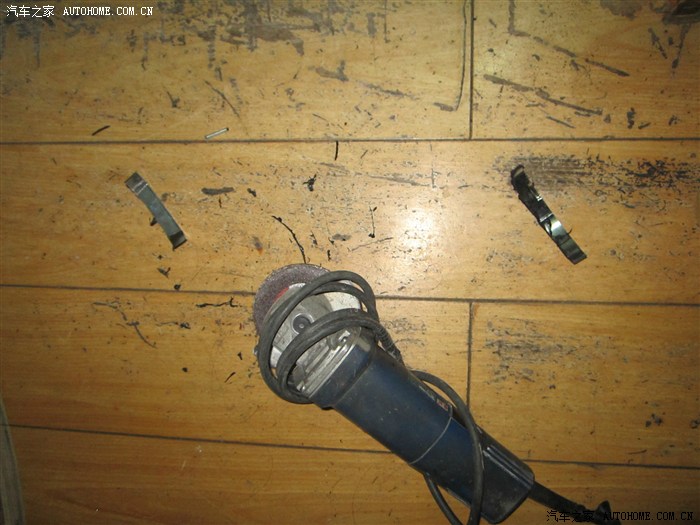

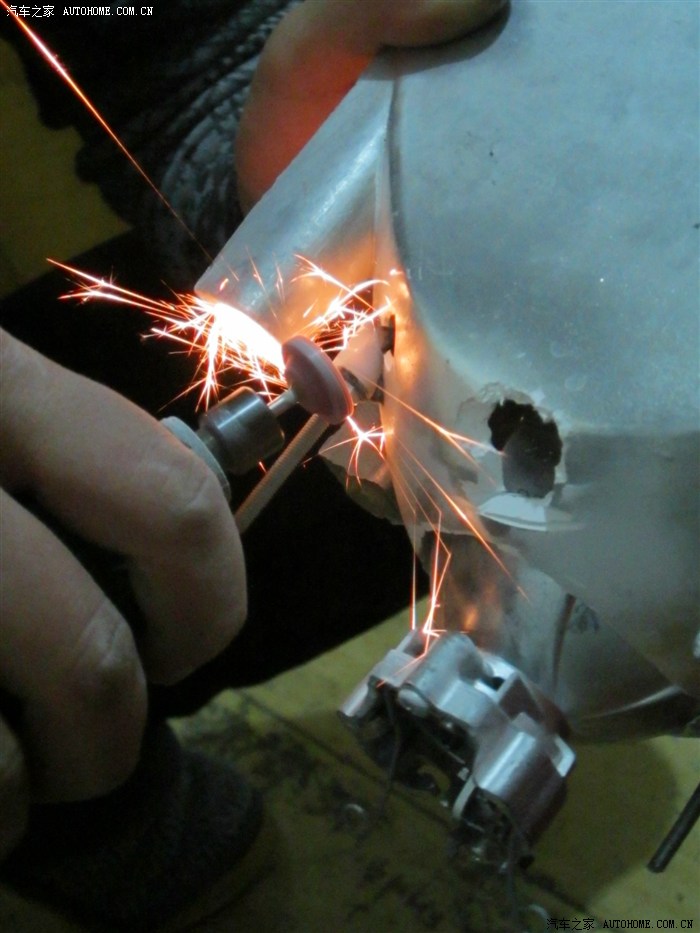

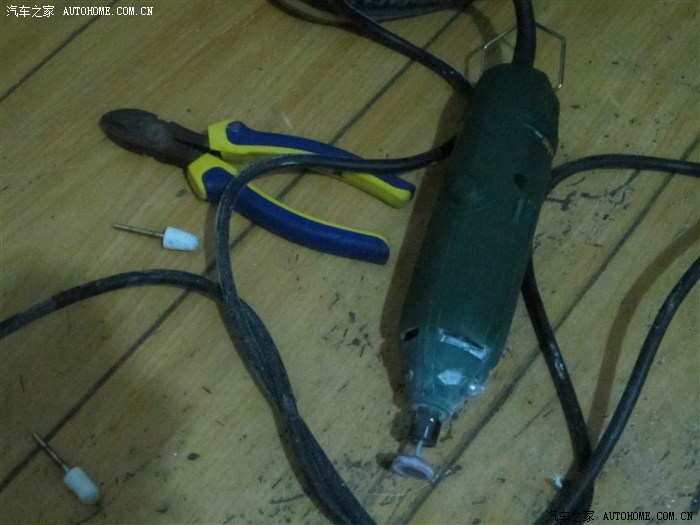

   下面就是切割灯碗了   太暴力啊    单位借来的工具 派上用场

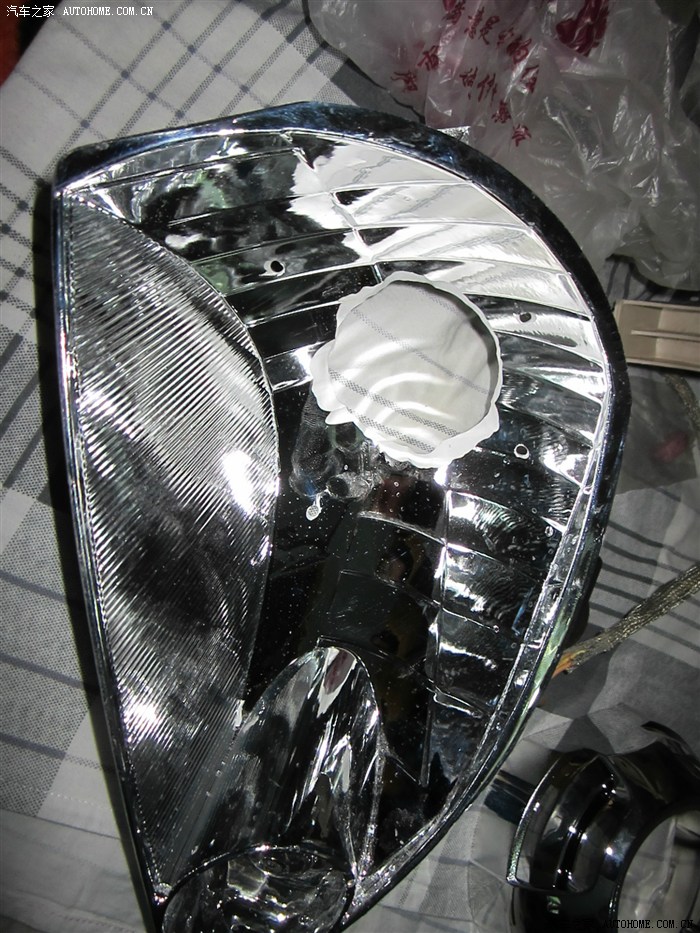

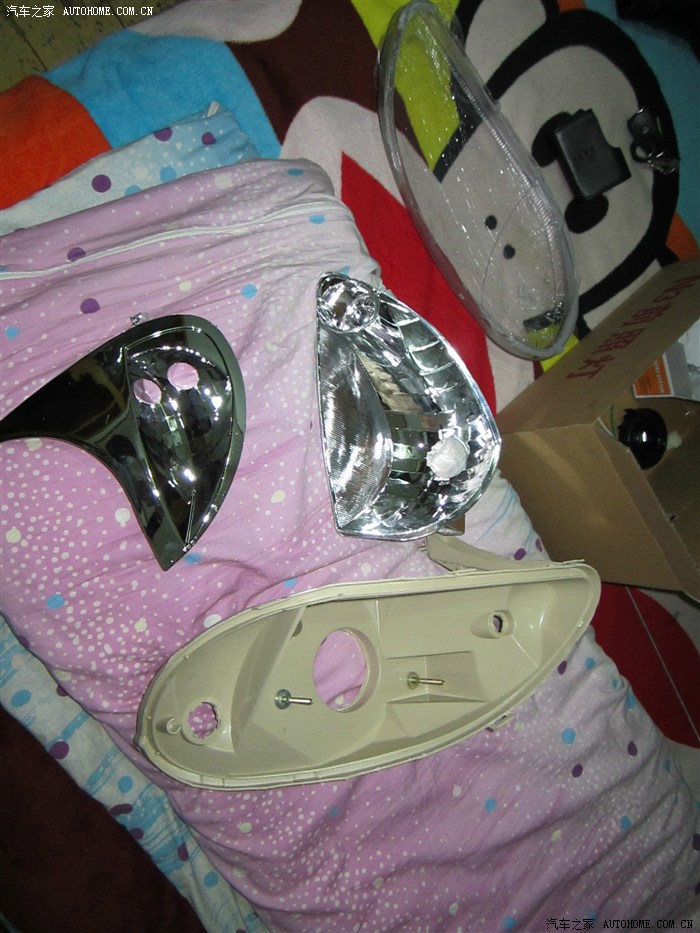

切割完大体就是这个膜样啦

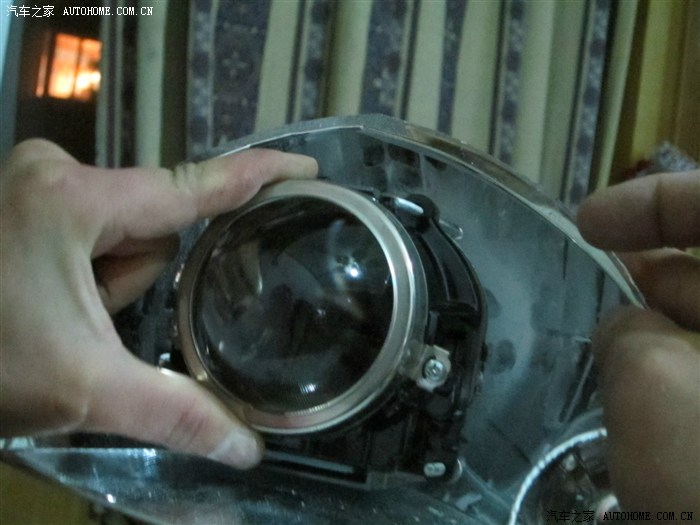

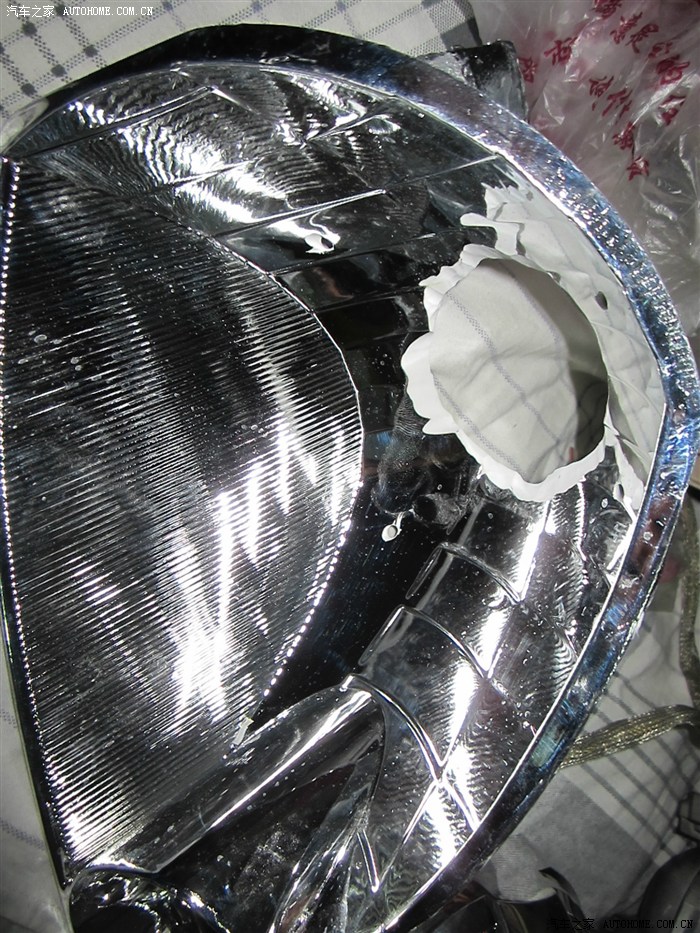

这里要说明的是   安装透镜个人觉得关键是定位     定位不好的话切线到时肯定要斜啦       自己也没有什么定位专业工具   只是大体把透镜的反光碗和大灯碗比量比量  然后就好不容易在大灯反光碗上打下了这四个孔   也没想那么多后期不合适再微调吧    再然后就是固定透镜了   先前的丝杆已经切割成八厘米左右的丝杆留作备用 了

 固定完透镜的样子     不知道能偏不   这里要感谢媳妇帮忙拍照


说明一下这个固定透镜的螺丝最好用自锁的    防止时间久了松脱     我用的是普通的  不过紧完调好角度后我都上胶了
螺丝太长    多余的切割掉       看见那个孔了没  用来穿过透镜电磁阀的变光线

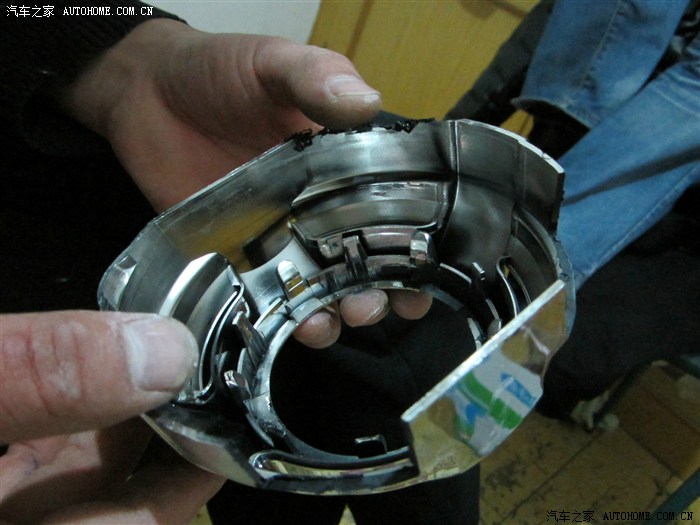

   下面就开始安装遮光罩了     这个说真的太坑爹了   不合适啊  这哪是无损安装啊      对比一下  这是切割完后的样子

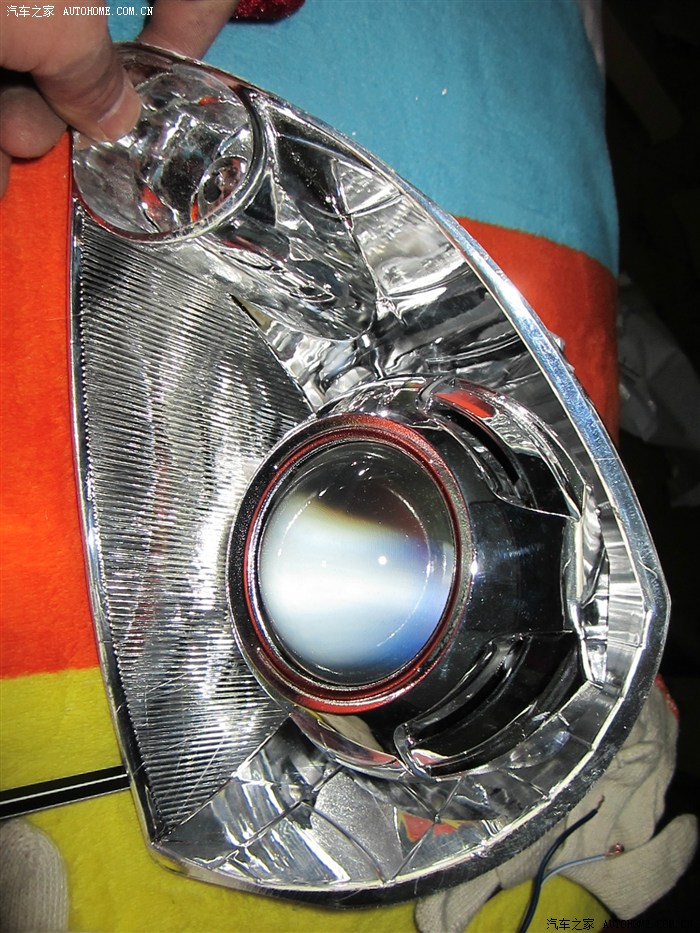

按上去了  还好吧

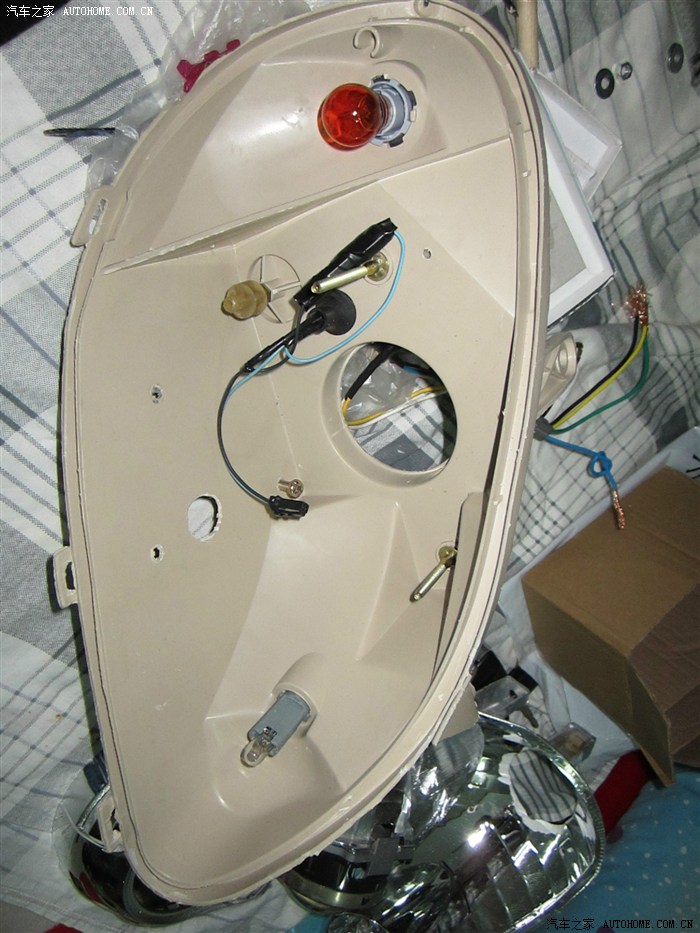

下面这个就放一边啦   开始安装安定器吧       夏利的灯实在太小    好不容易下面有块平的地     安装好   必须密封好的   我用的蛇胶跟玻璃胶           打孔   穿螺丝

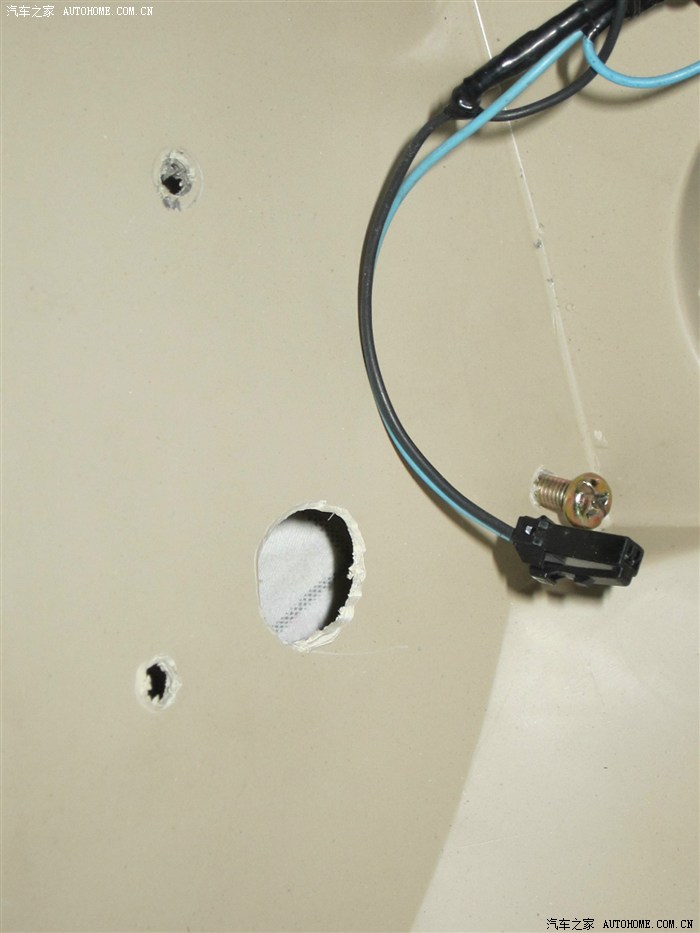

            上图看到电池阀线了没   打孔穿的

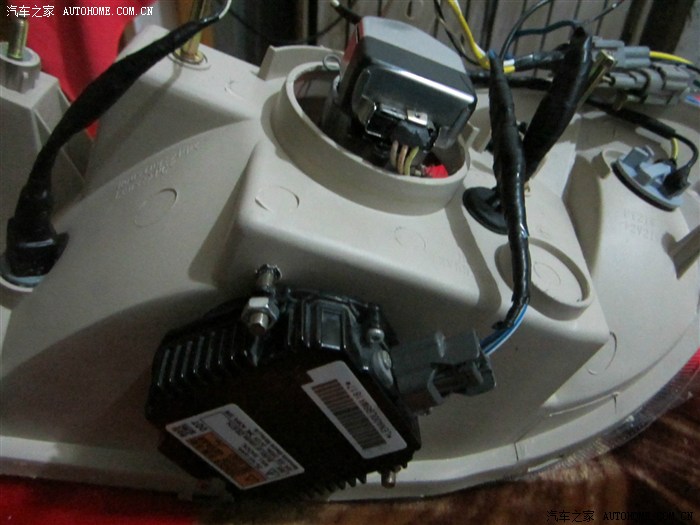

螺丝固定         下面是反光碗和外壳两者合一的效果图     线路布置好   盖密封的地绝对要密封好




后面的大洞怎么办呢      上某宝找了一下   大灯的后延长胶要十多块钱一个      况且还要等几天才来  等不及了     于是找来一神器

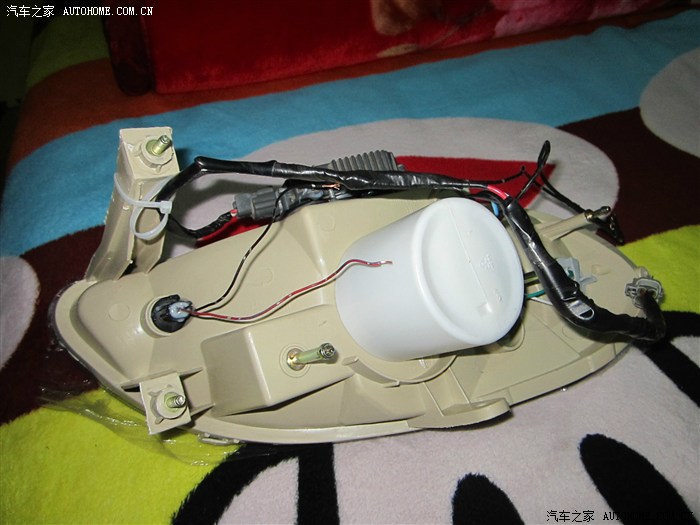

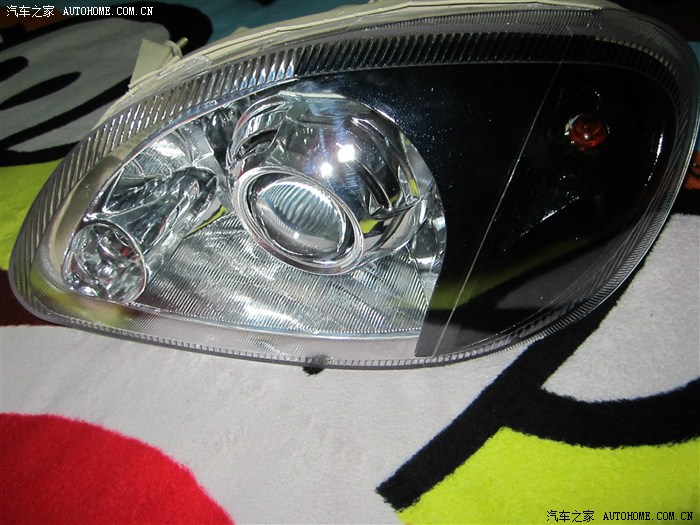

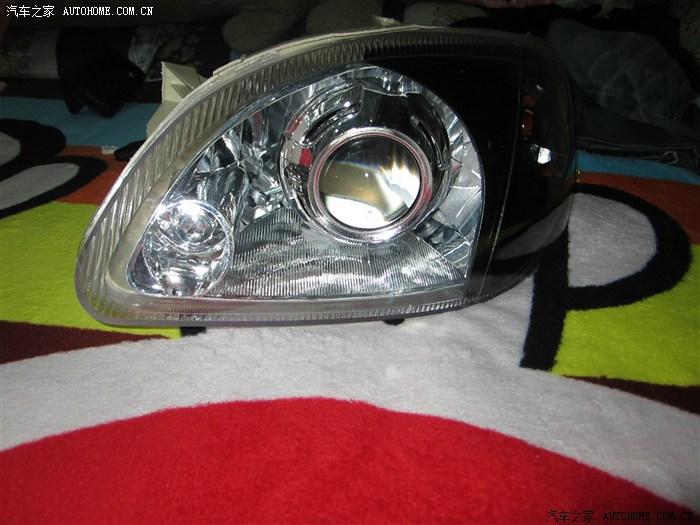

     是用完湿巾的罐子    把头切割掉扣上正好 这就是给我改灯准备的啊    打胶密封好                 盖上前盖  来大家瞅瞅 ，像那么回事不 ？    转向灯的反光碗已经被我喷成黑色的了      看图

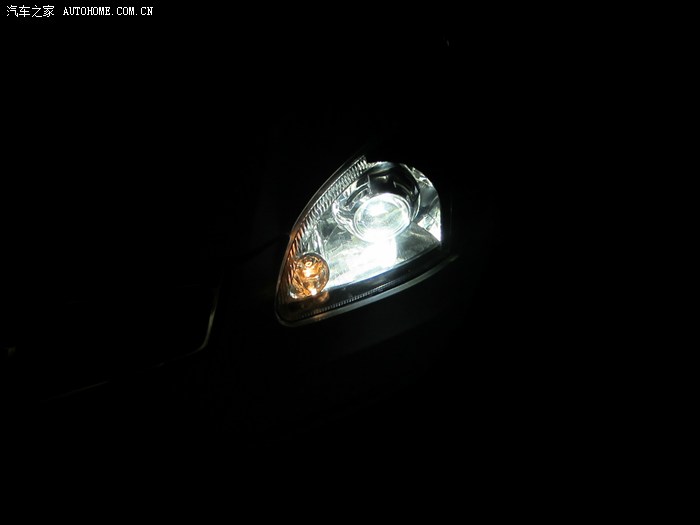

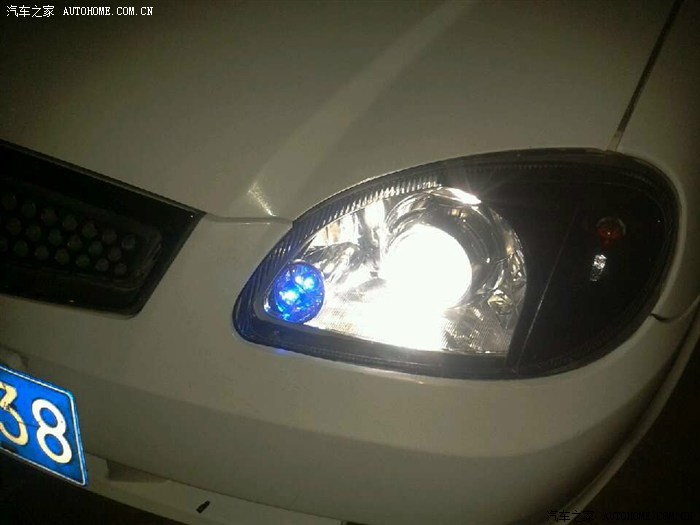

再就是封灯了       我用的蛇胶        光趁热封上了没照照片 下面给大家看看装车后的效果图吧

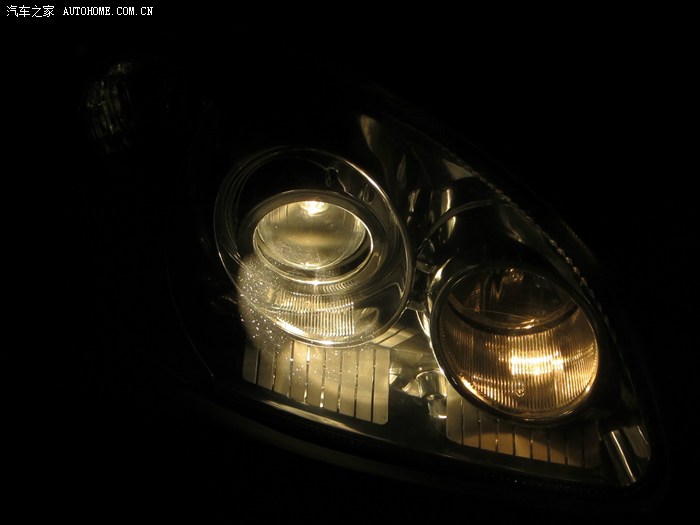

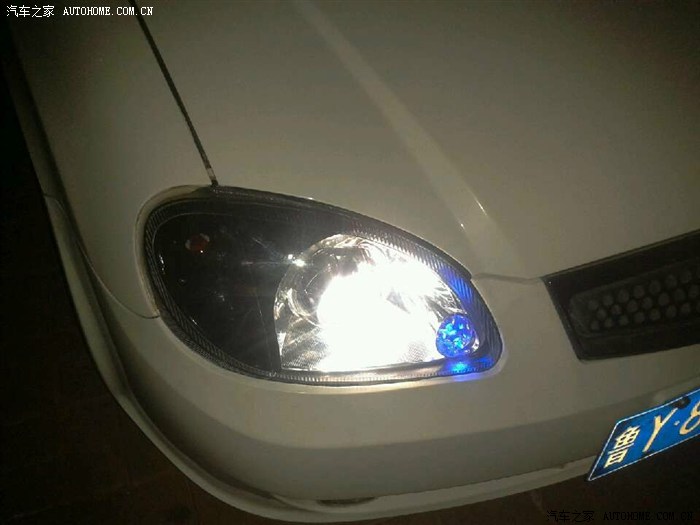

原车的



原车灯

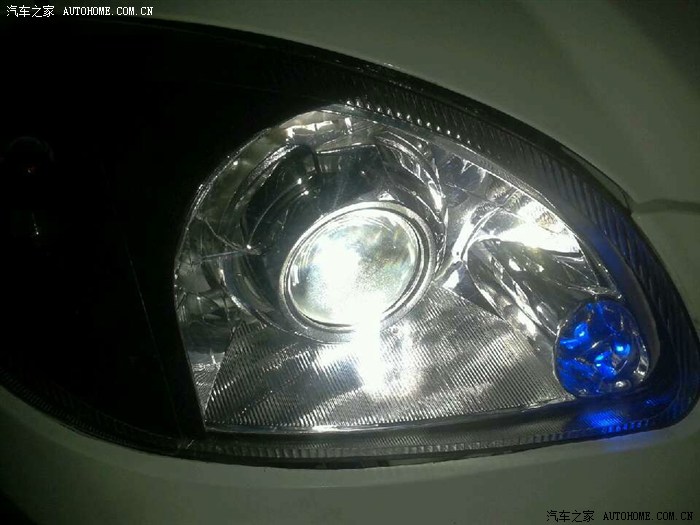

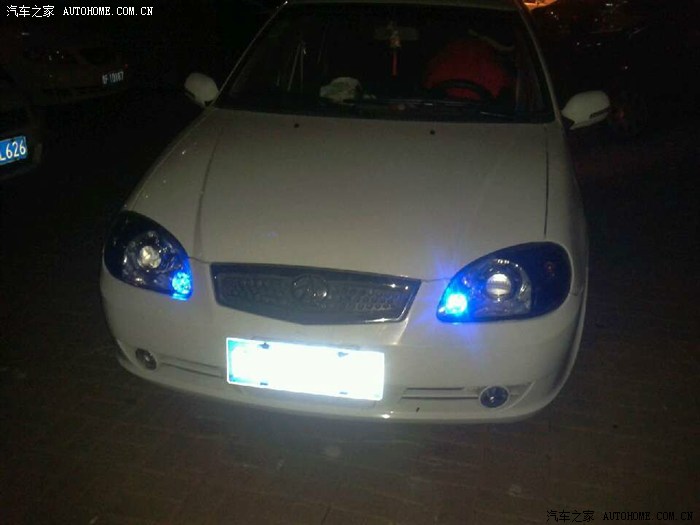

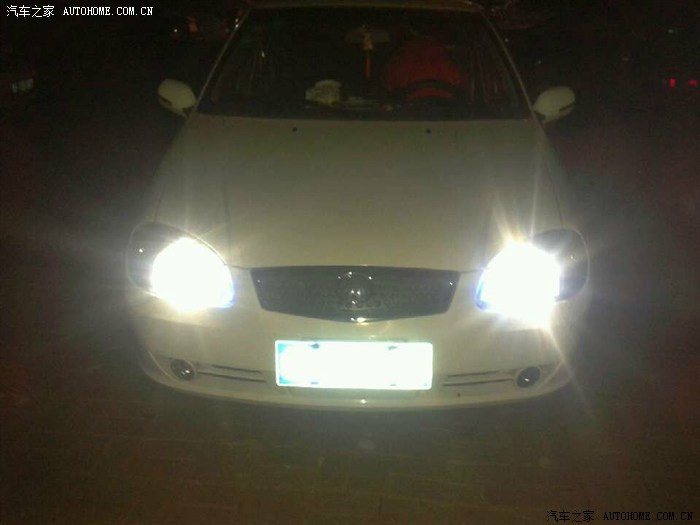

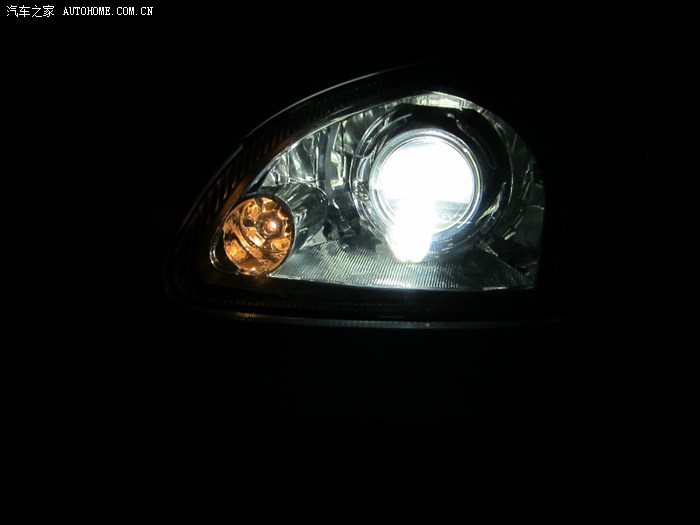

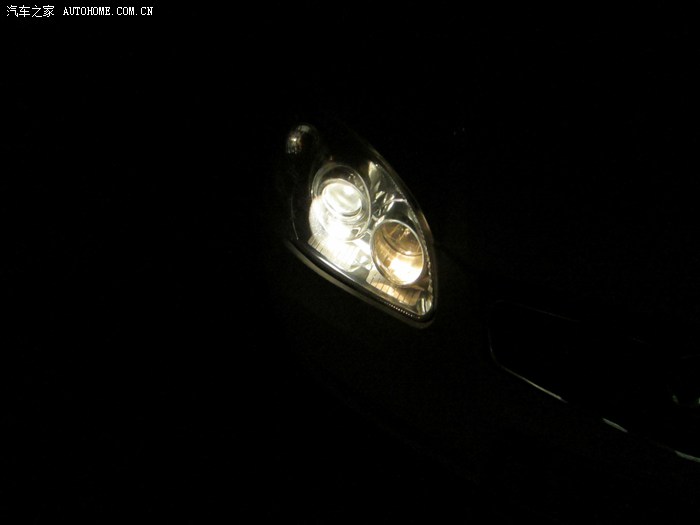

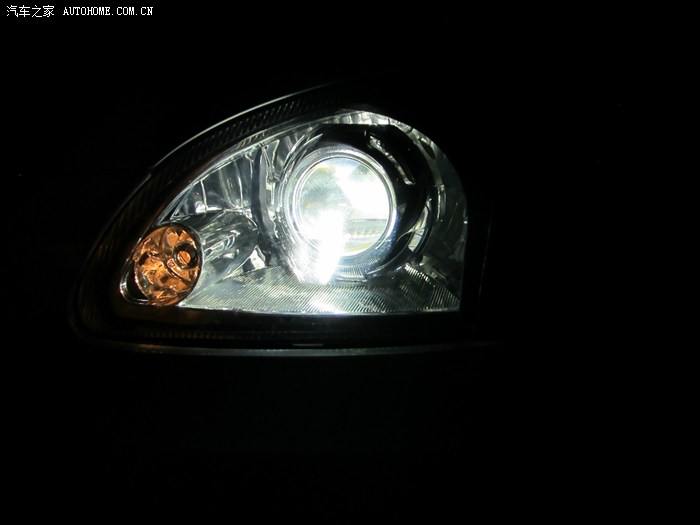

今天先上到这     喜欢的朋友顶起来     改天给大家上切线图    最重要的是接线      有木有朋友跟我一样的改法    夏利n3+ 改双光透镜的接线方法      呵呵 相互探讨一下                                                                                                                                   晚上下班手机照了几张  大家欣赏下    有知道什么透镜的吗？                                                                                            远光效果
近光效果
