改装无罪。。改装手精，锁车同时自动折叠后视镜，成本20块钱。

如题。。。

优酷视频：v.youku.com/v_show/id_XNDAzNDQ2MDUy.html

陪老婆去超市买东西，随手拍了一下，相机后来没电了。。

功能：锁车自动折叠外后视镜。。

     插入钥匙打到ACC就自动放开。。

没有改装成，开锁的同时放开后视镜，，因为有时候锁了车，还要上车拿东西什么的，不必要用开锁控制张开。。

用开锁控制张开，车子如果不开，还要锁上，再开锁又张开，也是增加后视镜的损耗。。

所以用钥匙开车来控制张开。。从而减少不必要的磨损。。。。

图片上传不了。。。。

不过就是好传，也只有小三的线路图 和 作业的原理图。。。。一个人装，拍照很麻烦。。

过二天帮车友会一台手精免费改装这个功能。。到时有人专门拍。。就有大量图片了。。

还有四通阀门也帮他们一起装起来。。。

看贴不回，就不上作业了。。。。。

哦。大家热情很高啊。。

好上图了

来二张。。

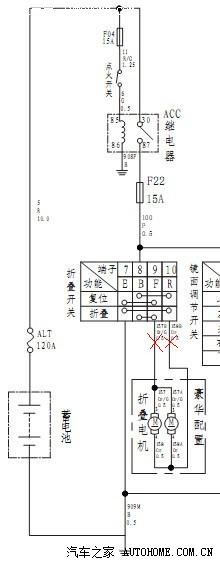

这是长城C30内部文件第503页 折叠后视镜的电路图   （感谢车友的热心分享）

图中很清楚看到，点火开关就是钥匙。插入钥匙打开才有电，按开关才可以折叠或者张开。。用了小三几个月，总是按啊按的，有时还在拔了钥匙以后按，只得再插入钥匙收起后视镜。。好烦啊，对我这个懒人来说，真是个要命的事。。车友分享给我小三的整车电路图以后，改动折叠后视镜锁车自动折叠一直在考虑，前二天终于有空收拾它了。

折叠张开由一个自锁开关控制。。按下和按起。。控制后视镜里的小电机正负转换，让小电机形成正转逆转，从而折叠收起。。从图中可以

看到，打开钥匙以后，不管是按下还是按起，，电路都是导通的。所以后视镜里必然有一个限位电路来切断供电，不然一直折的，肯定要烧了电机的，拆开看过，果然有一电路（并告诉手精的兄弟们一个好消息：手精不用加装什么后视镜电加热，因为精英版本的小三，后视镜里有电加热丝，出厂就带哦。和后车挡电加热丝是并联的，精英有车友可以按下后挡除霜，一会儿后视镜就很热了）

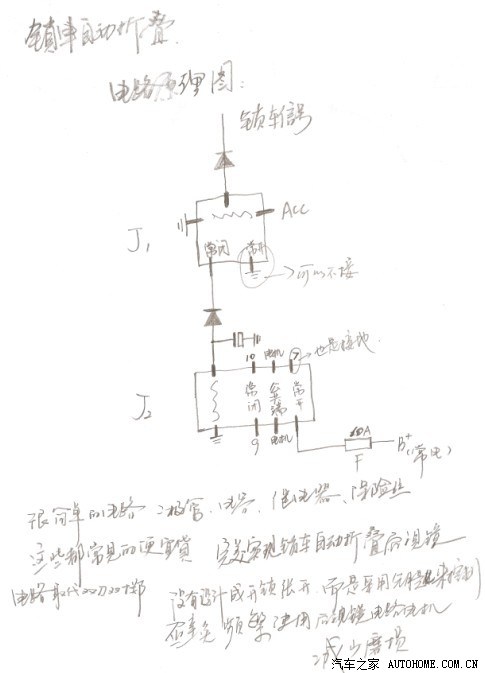

再来一张原理图：

锁车信号通过J1直通J2线圈，并给并联的电容充电，锁车信号只有一秒的12V电压，不过已经足够给电容冲电了，电容对J2放电，J2线圈工作吸合常开二脚，于是常电对电机供电（线不能接反哦），电机开始工作，后视镜自动折叠。OK。完成。

明天上午参加一个项目招标。中午再去买一套东西，下午如果有空就帮车友会一台手精改装。。哦也。。
