首列八代思域行车记录仪保险盒空保险位取电安装--申精

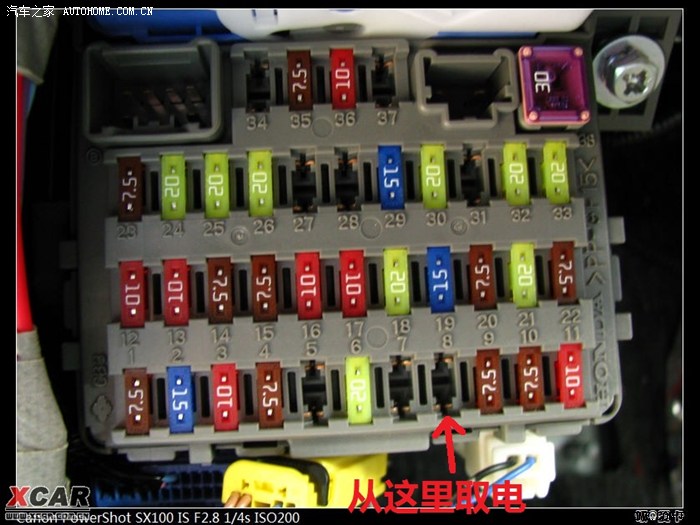

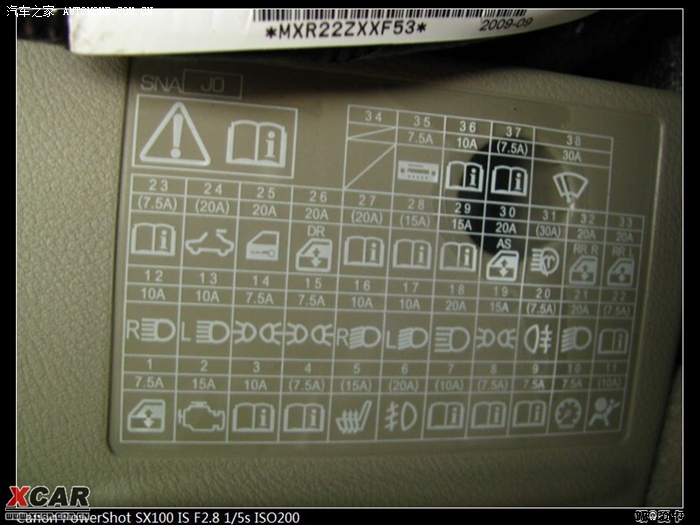

前段时间安装记录仪是从点烟器处取电，车子启动时记录仪会重启，插在点烟器上的其他设备也是如此，所以一直心有不甘。经过研究测试，决定从车内保险盒空保险插座处取电。经过万用表测试，发现8号空保险插座为12V的ACC电源，并且要将钥匙扭到二档才有电，非常适合安装记录仪、胎压监测、测速仪等设备。不从其他设备的保险处取电，以免与其他车内设备互相干扰。请看下图：

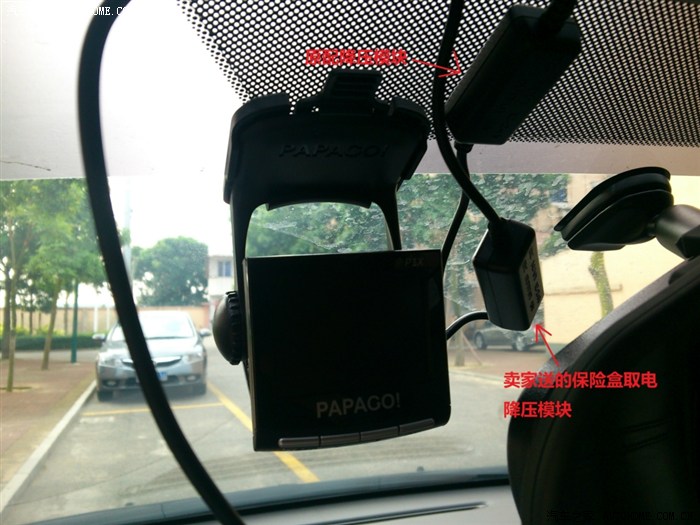

本来想用买记录仪时商家送的保险盒取电降压模块套装，但是这个降压模块距离记录仪插电口太近，无法将降压模块粘在玻璃上，只能挂在那里，不美观，于是放弃。如下图：

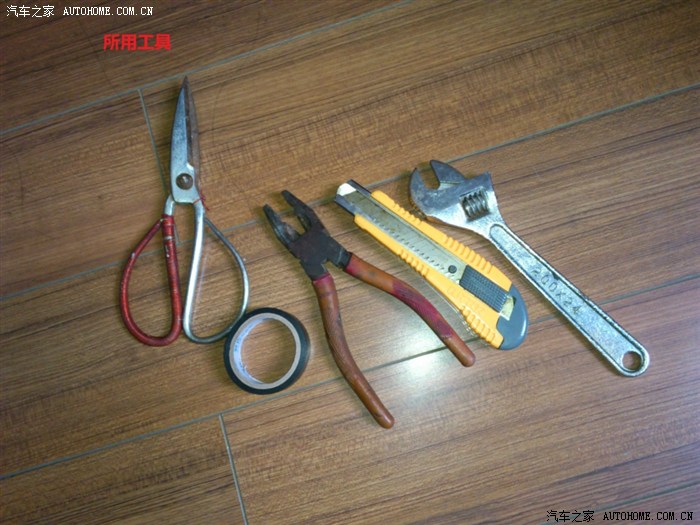

最后决定用原配的降压模块改装，为了不丢失保修决定不剪线。并且原点烟插头还多一道保险。准备材料工具如下：

正极从点烟口插头中间连接，扭开螺母将红线剥开一节后缠上扭紧即可。负极缠在点烟口插头下面那个铁片上，就是没有显示灯那边，有灯那边是接不通的。接好线后用胶布全部缠上多缠几层。

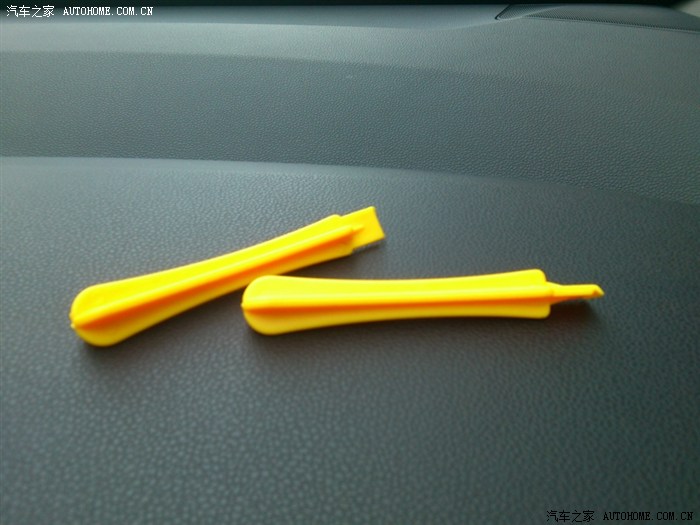

接下来就是走线啦，路线和其他TX大同小异。从顶棚走到左边A柱，然后顺着胶条下到保险盒，注意A柱用点力气可以扒开的。线可以夹在胶条中间也可以拔出胶条放到下面，看下图红线为走线路径：

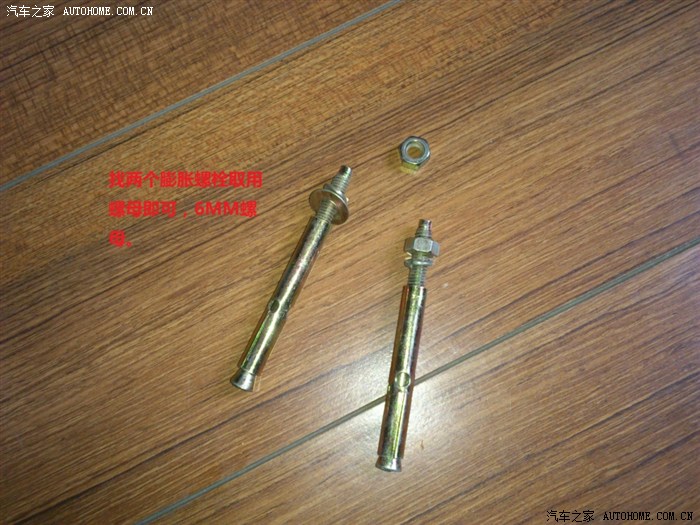

线走到保险盒位置后，先将所需长度良好后将花线剪断。负极（接地）接到下图的空螺栓位置，我用两颗膨胀螺栓的螺母拧上去正好合适。先拧好一颗，注意不要拧得太下。缠上接地线再拧上另一颗螺母。螺母为6MM直径。接好地后用胶布缠上，藏在地毡下。看下图：

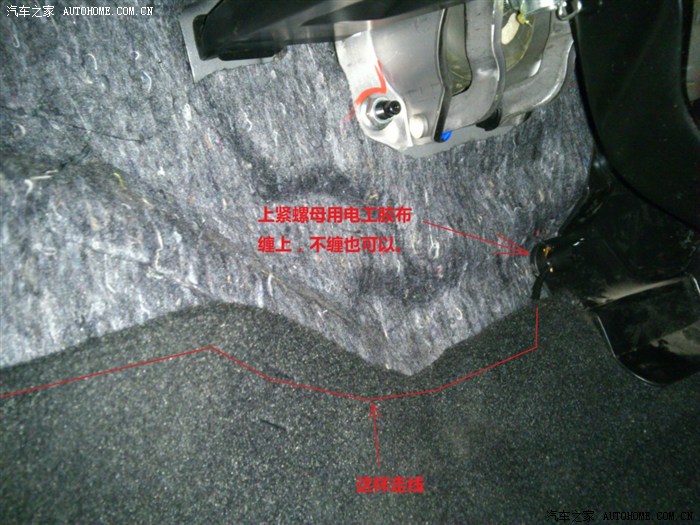

下图红线为接地走线位置。

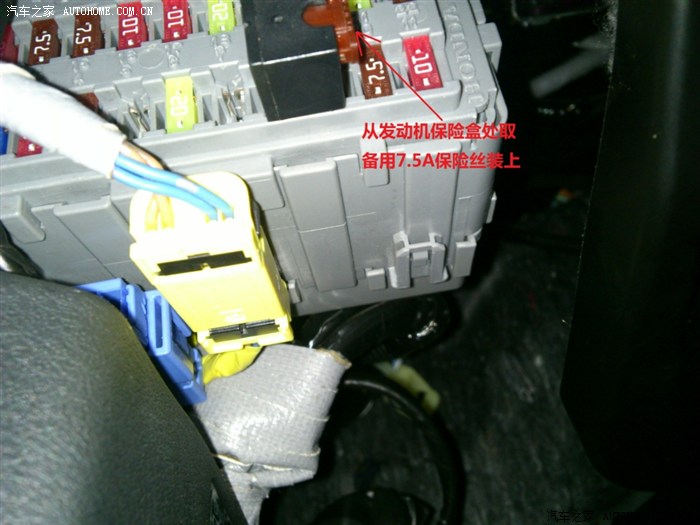

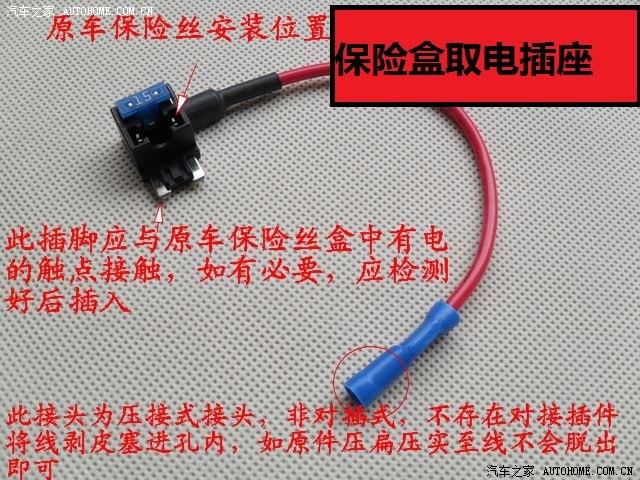

之后将保险盒取电插座插进8号空保险插座，卖家给的是15A保险丝，为保险起见我从发动机仓备用保险盒取下7.5A换上。注意取电插座的方向，插反没电，方向见下图：

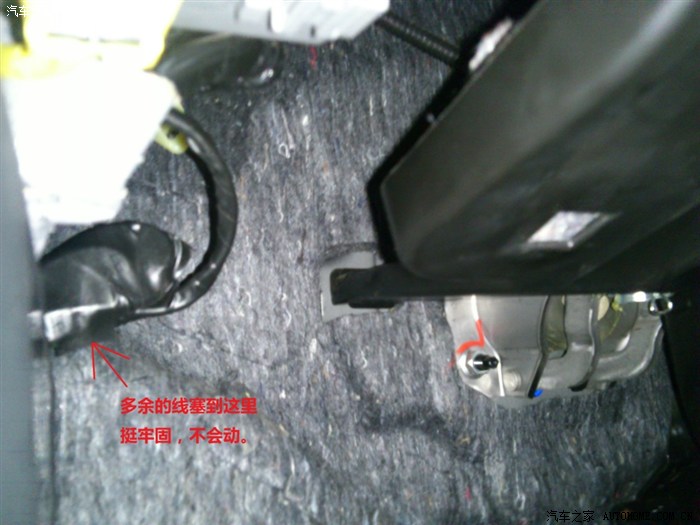

多余的线胶布缠紧放到保险盒最后面有个空间正好，塞进去比较紧不会掉出来。见下图：

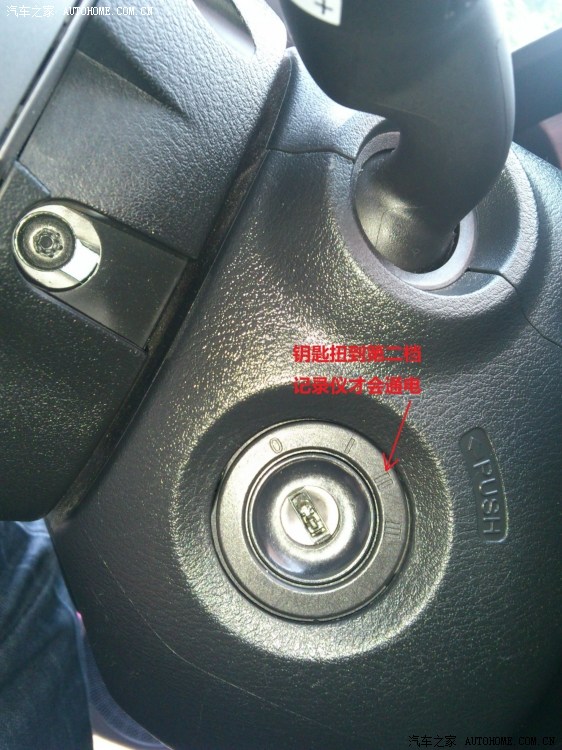

至此大功告成，将钥匙拧到二档，记录仪启动工作。

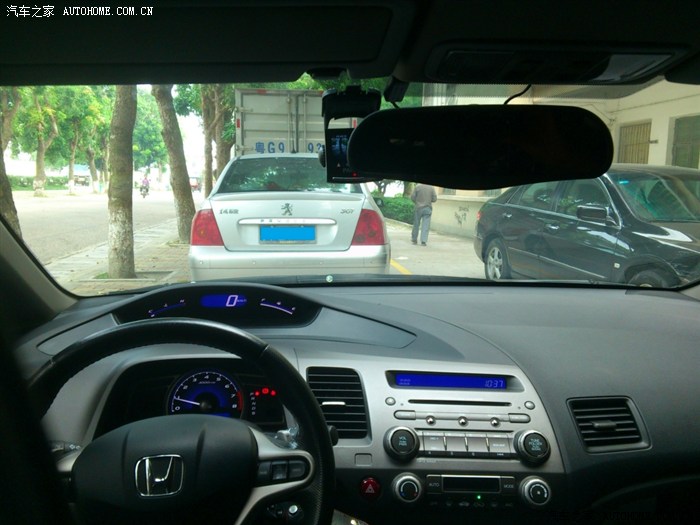

记录仪安装效果，下图：

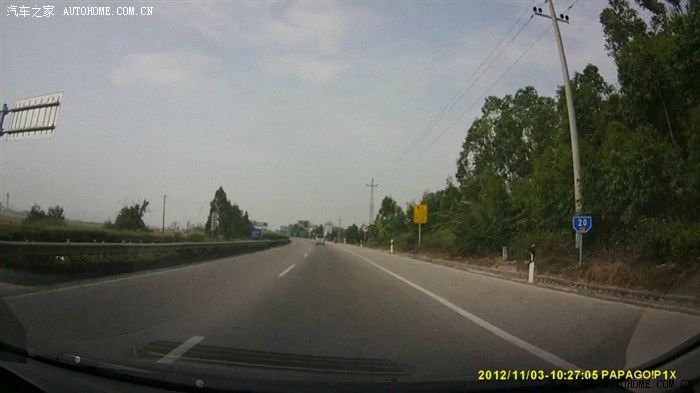

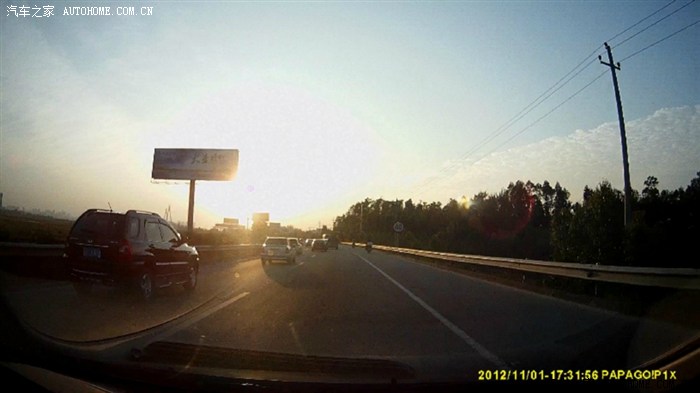

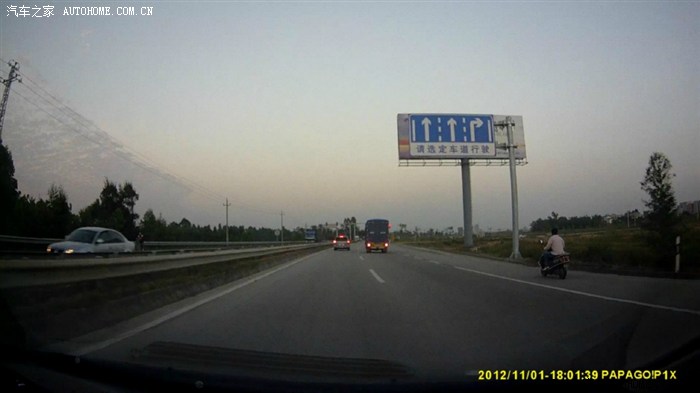

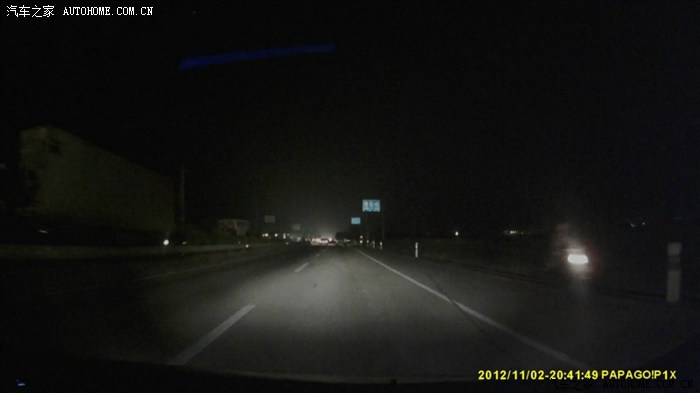

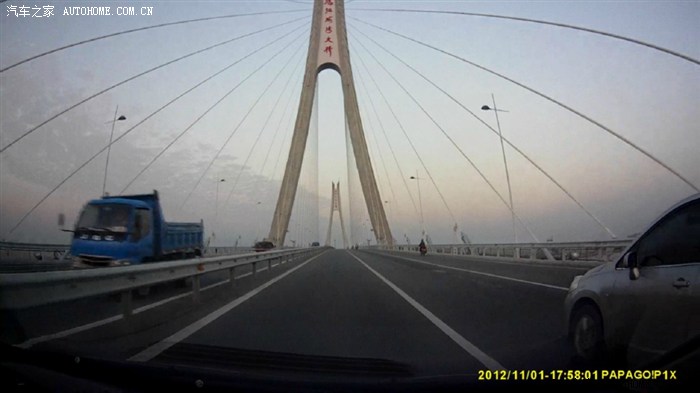

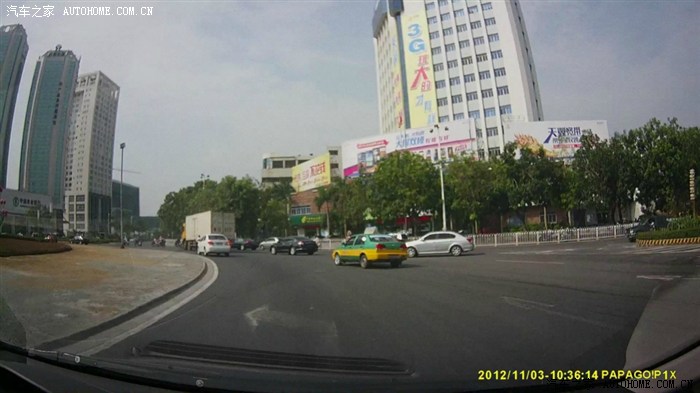

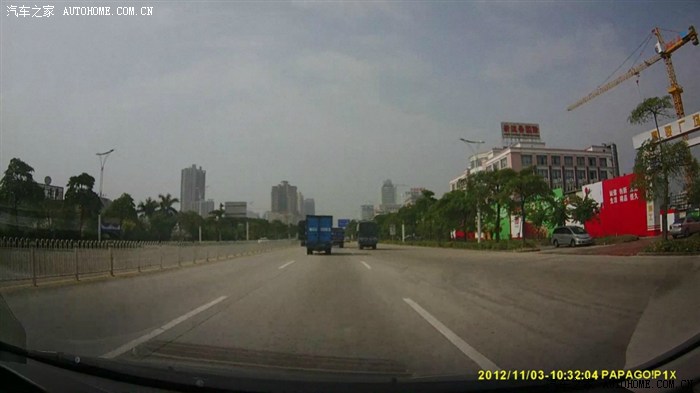

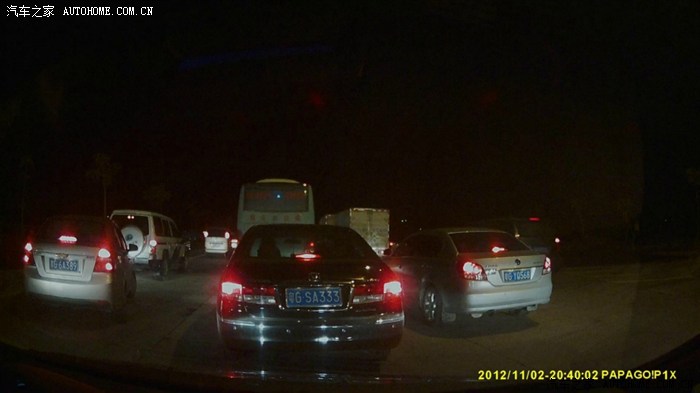

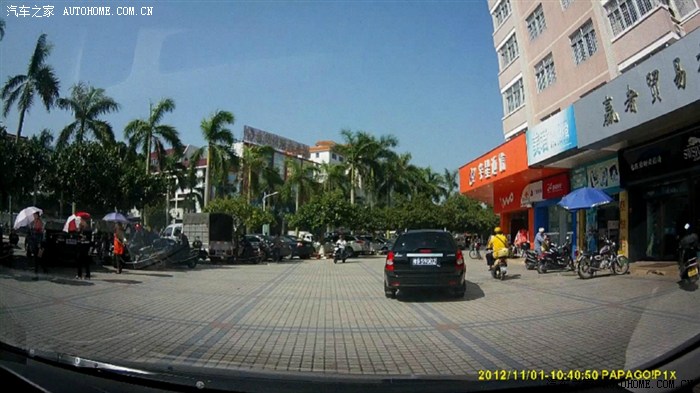

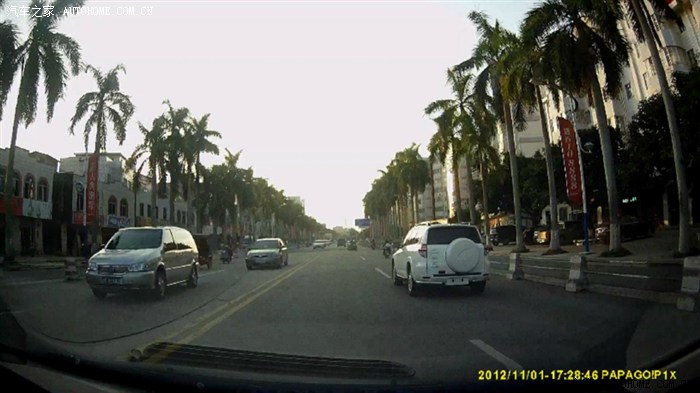

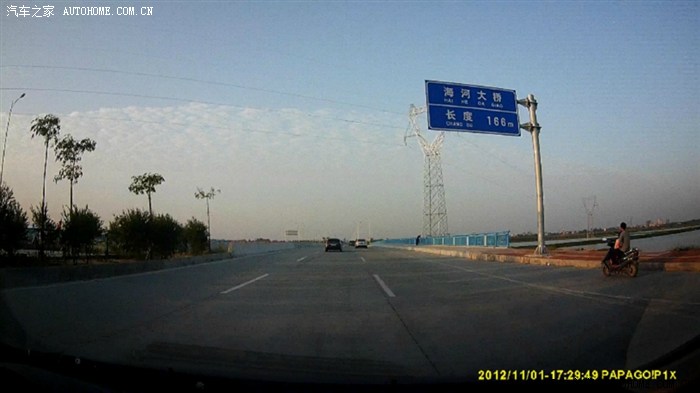

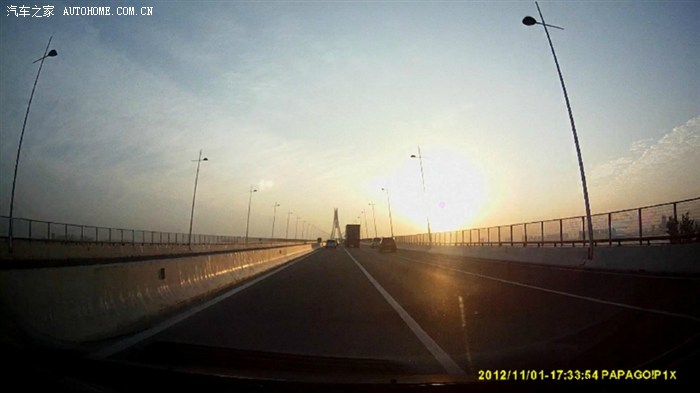

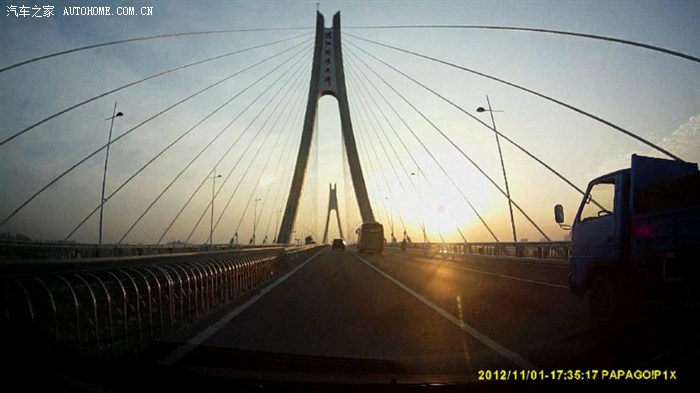

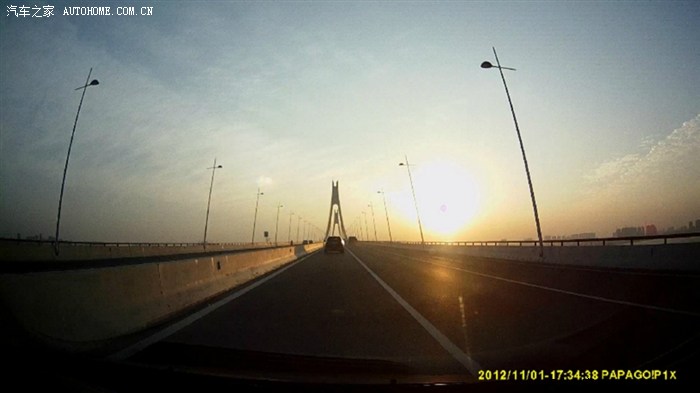

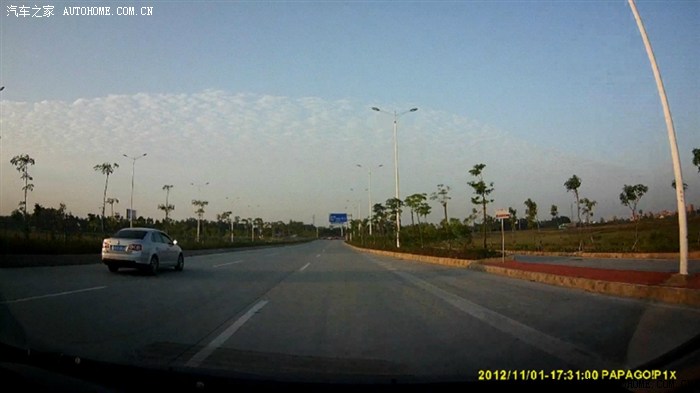

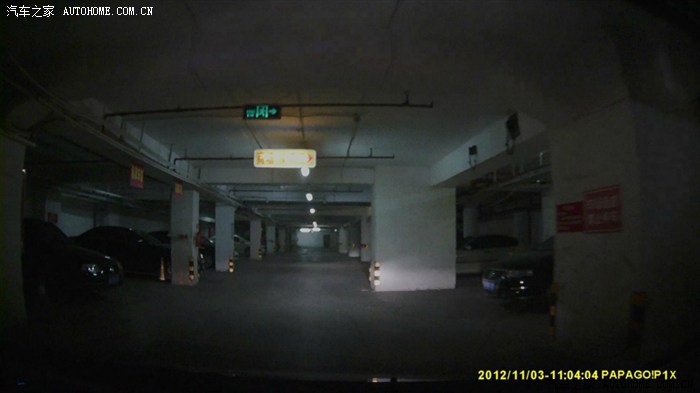

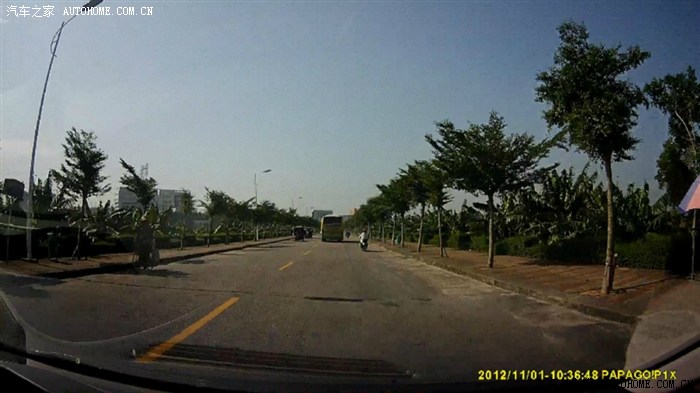

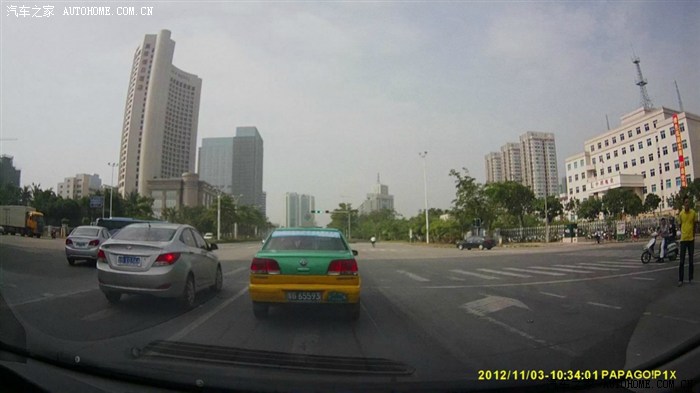

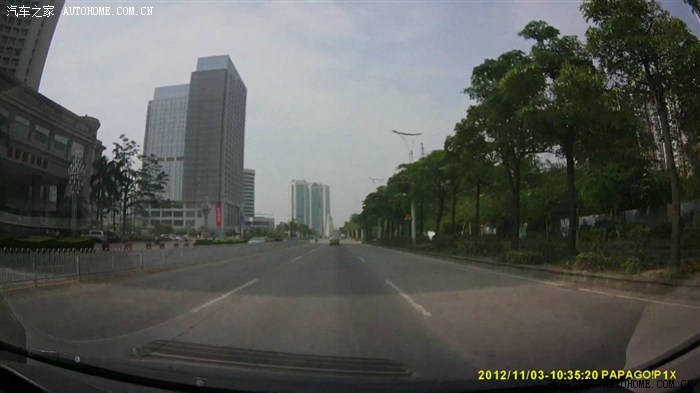

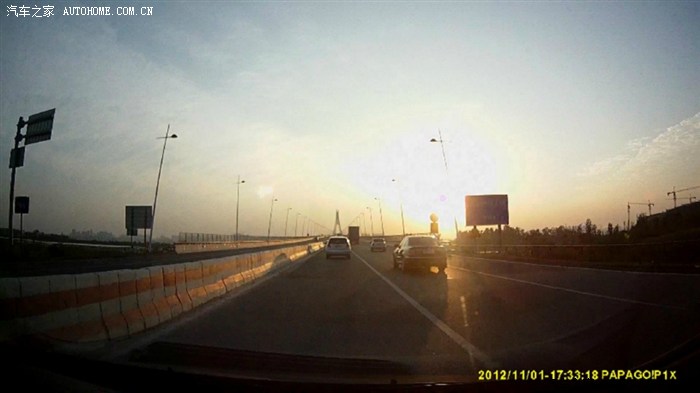

下面为记录仪截图，上个帖子我已经发过，再发一次吧(由于图片和视频都被网站压缩过所以效果大打折扣）。

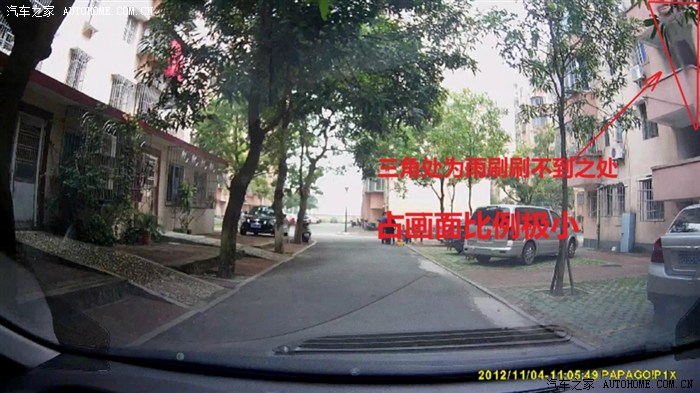

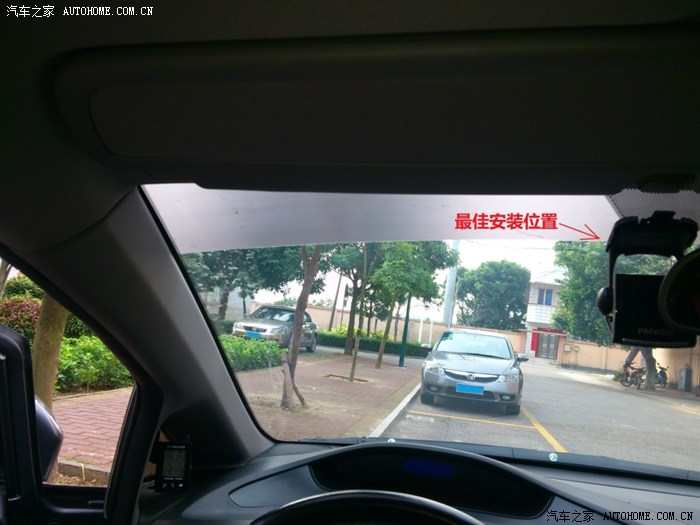

在这个位置安装后基本在雨刷有效范围内，见下图：


最后来个视频，有些TX可能已经看过：

本文的目的是给准备保险盒取电的TX一个参考，因为一般人都是从保险盒的使用中保险取电的，这样有一定的隐患。从空位取电是个新的尝试，其实其他设备如：胎压监控、测速仪等也可以用这个方法取电。。各位XD看完帮顶顶呗！

要是嫌接保险和麻烦可以参照我另一篇帖子，记录仪接在点烟器上的。链接如下：
