明锐2017款,左后车门内门板的拆除与其他详细记录……
想拆门板的原因
车子简配后门喇叭,后座没声音,不爽,虽说自己平时只坐驾驶位,但是还是不爽,于是陆续咸鱼了后门高低音喇叭(其实多买了套,一套明锐的观感品相太差,后又买一套速派的……),买了工具,平时周末一直没空也没心思弄,这两天出差回来直接赶上放假,想起后门不知道怎么拆,于是想起拆一次熟悉下情况……为过阵子自己走线加喇叭提前熟悉下情况。练习练习,于是有了这件事。其实论坛有过大神拆装后门加装喇叭的教程,奈何还是不够明细和图文并茂,细节处还不够明细,于是想自己发个帖。

拆完门板后光秃秃的车门

拆下来的内门板
用到的工具
用到一把老虎钳(没有合适的扳手,拆门板最下方凹槽的卡位螺丝用),一个很小的平口一字螺丝刀(拆车窗升降开关用),专用工具T10383(拆门板卡子用,其实工具其他类似的也行,没必要用专用的),T30的梅花内六角(拆车门把手的内门板固定螺丝用)

T30梅花内六角,拆门把手内固定螺丝用,共两处,一处被车窗升降开关挡住了,要先拆除开关才能拧下来

专门买的官方工具T10383……其实没多大必要
门把手T30固定螺丝拆卸注意点

门把手盖板

从图中小口插进去,撬开,然后一步步撬开拉出来就行,

拆下来的扶手盖板,卡扣式的,大力出奇迹,别暴力就行。

玻璃升降开关挡住的T30门板固定螺丝,这里要用平口小螺丝刀撬开适度缝隙,把开关拆出来才能顺利卸掉

开关用小平口螺丝刀适当用力撬开一定缝隙,注意侧面上下的两处卡扣,用拇指按出来就行

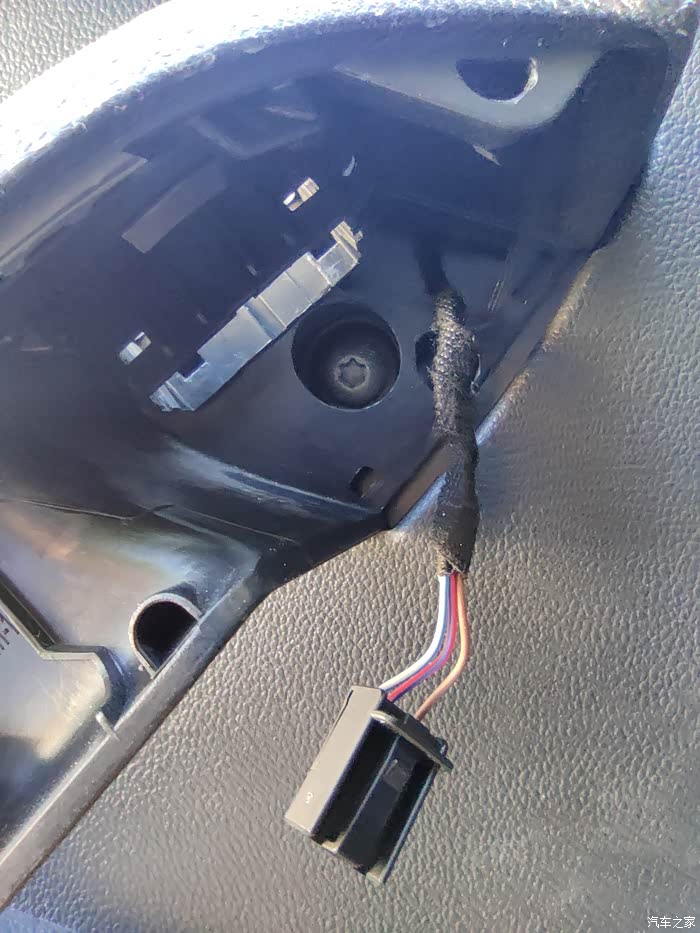

拆掉开关后固定螺丝就露出来了
想换车门扶手蒙皮DIY可能性,还是算了
顺便看了下门把手能不能自己把织物材料换成皮质的,决定还是放弃自己弄,主要车门内饰板各个塑料件之间连接基本都是一次性成型固定死,塑料铆融,想做到与出厂蒙皮同样的固定方式,自己想搞还是不行,除非有合适的专门工具,自己动手能力特强……

门把手,布制手托胶粘加卡扣一次性固定,想自己换皮质的,得破坏塑料熔接铆,这个是破坏性的,没专门修复工具的话还是自己动不了手了,主要没法恢复一整块,一块车门内饰板,算了算各种一次熔接塑铆接的,10多个不见粘到一起……

从扶手下面看,薄薄的一层海绵加上织物层

全是塑料铆融连接
看看两个喇叭安装位的情况

简配的喇叭孔就时用这种材料胶粘封堵下而已

撕掉这层封堵后,不知道啥东西,与车窗升降器连接着

低音喇叭车门预留孔还是没堵死,还是透气的网孔

高音喇叭孔,3个小定位柱

试试速派的高音头,插进去是严丝合缝,原装位

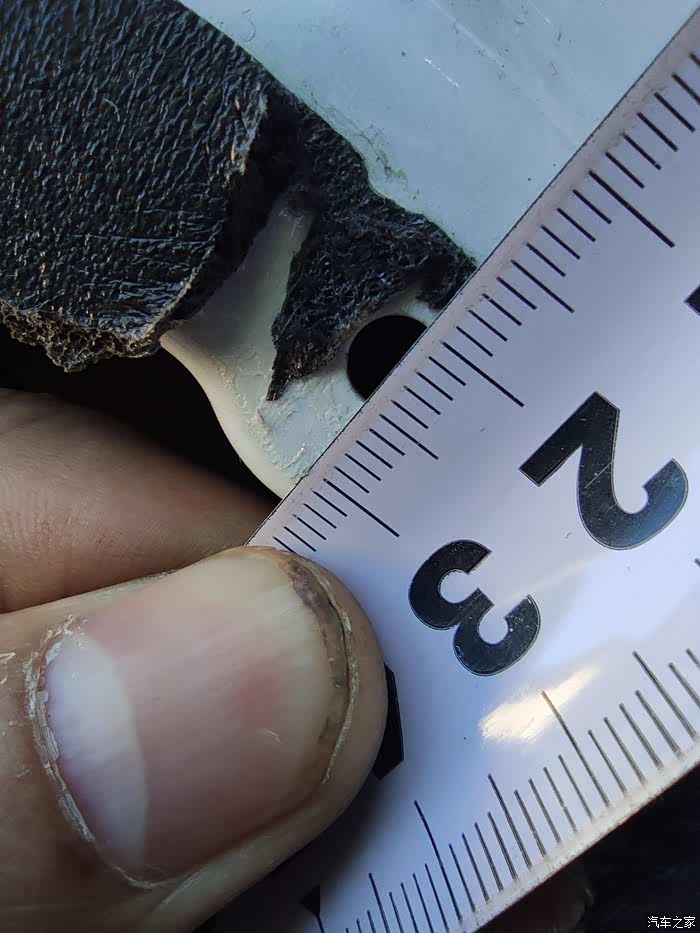

低音喇叭铆钉孔,量了下直径,方便之后配对应铆钉

手扣破坏封堵……

二手高音头,速派的原车,就是一次性破坏性的塑熔固定,不装的话,门板上定位柱没损坏,固定没问题
了解下车门内的情况

三年半的车,集藏的灰尘还是挺脏的

这个长长的是车门排水孔

车门线束进口和车门玻璃,玻璃是已经降到最低位置
几个门板的固定点和注意点

拆出来的T30梅花螺丝,一个门两个

拆坏了一个门板卡扣,撬不出来,暴力拉坏……

车门开关拉手拉线,怎么拆?看那个倒三角卡口,自己往右边掰开点就能拉出来了

零件号……这是06号,总共10多个…………

这个有点不一样,

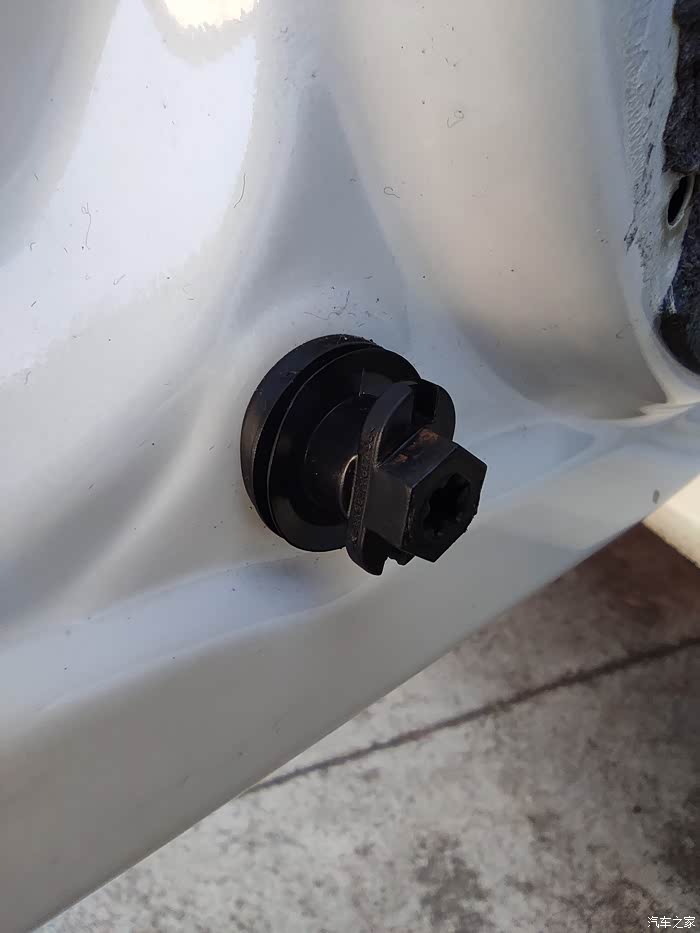

门板最下位凹槽里面的旋转卡位螺丝,我是用老虎钳转动的,转90度就行,活动扳手进去不好转

一个好的卡扣

这标签不知道是干啥的,门板组装完成成套后的合格证?
最后,关于卡扣的位置和拆装门板

车窗胶条,插进去就卡位固定车门内板的上沿
