  今天和大家分享一下24款宝马5系的原厂360全景影像，目前24款宝马5系卖的越来越多，很多525车子出厂不带360全景影像，很多车友后期对360全景影像比较感兴趣，所以就和大家分享一下24款宝马5系原厂的360全景影像。

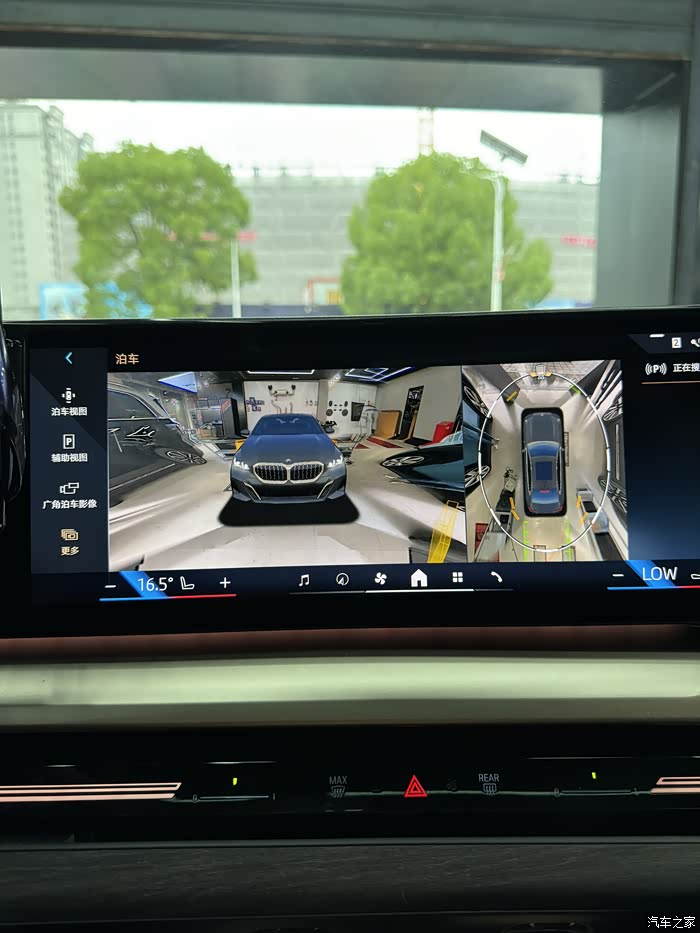

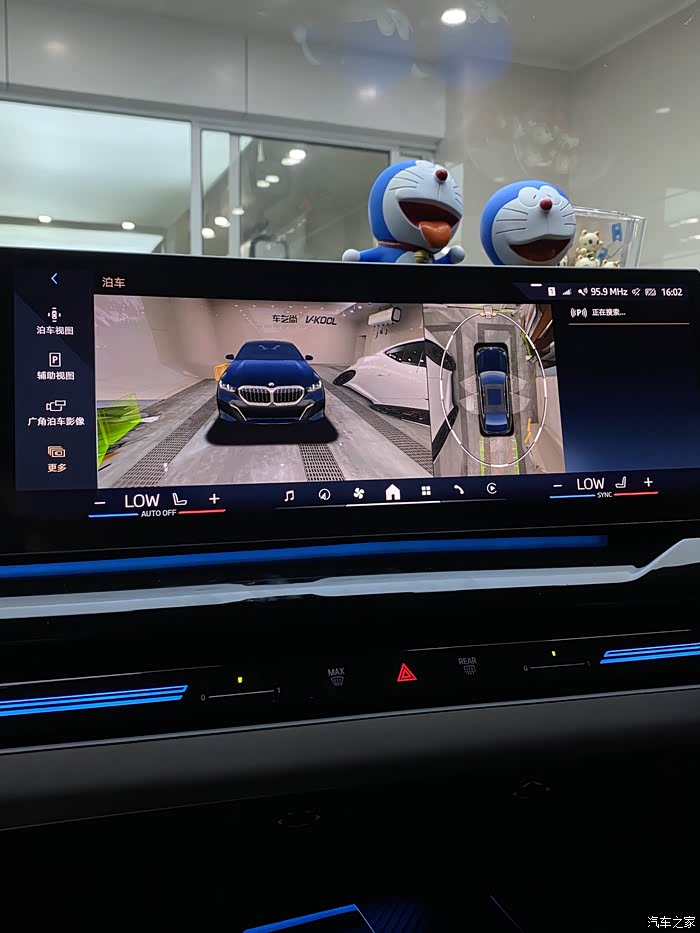

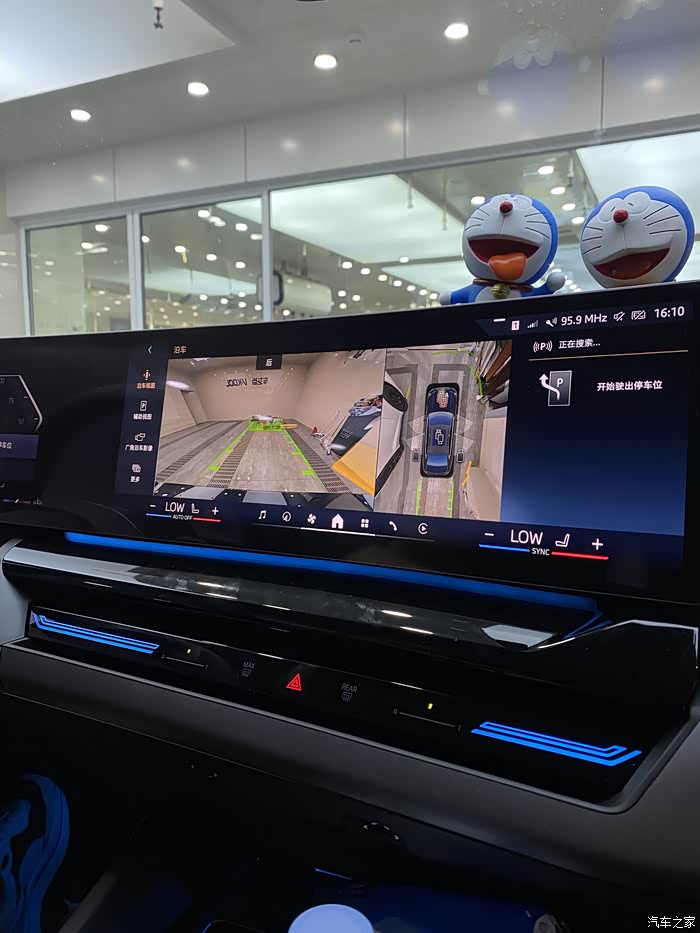

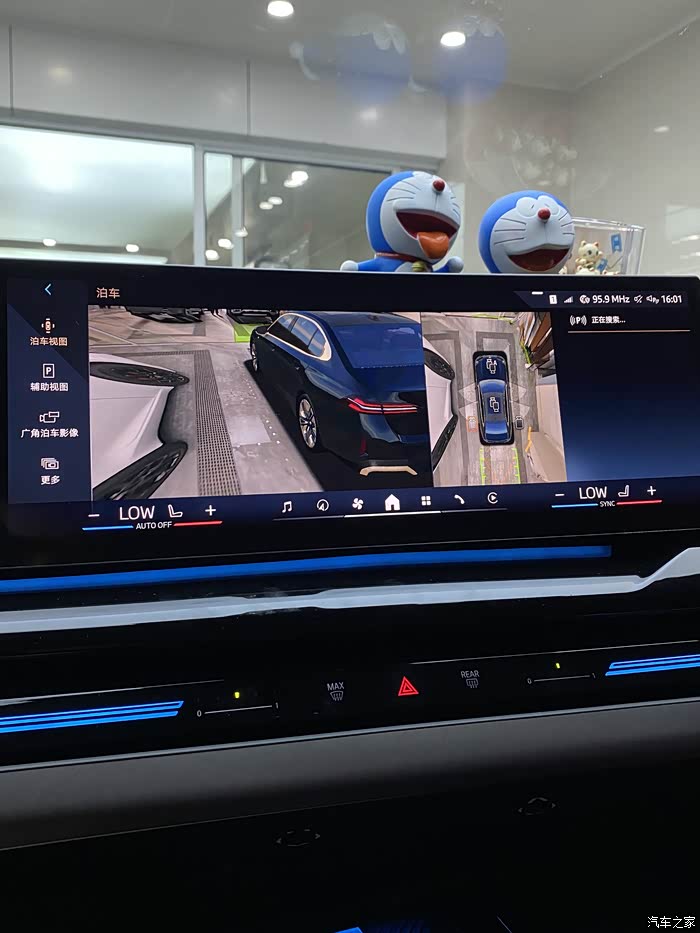

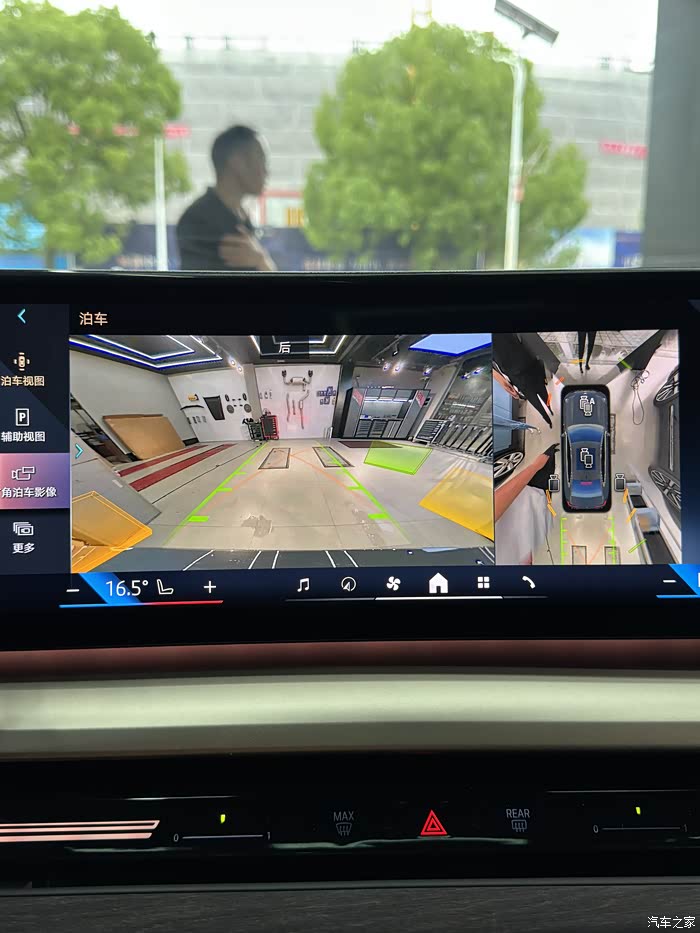

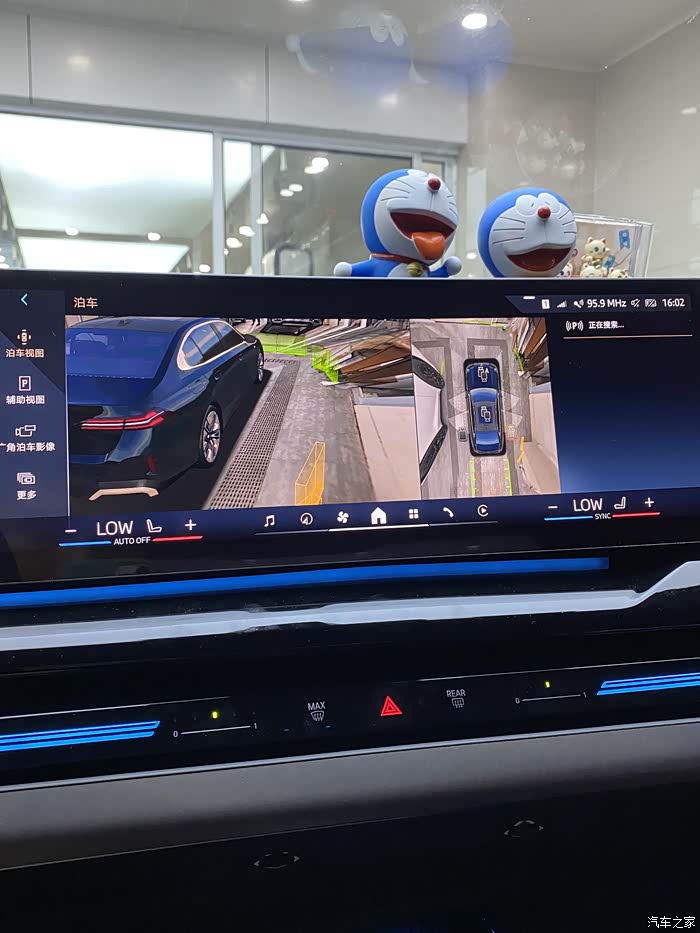

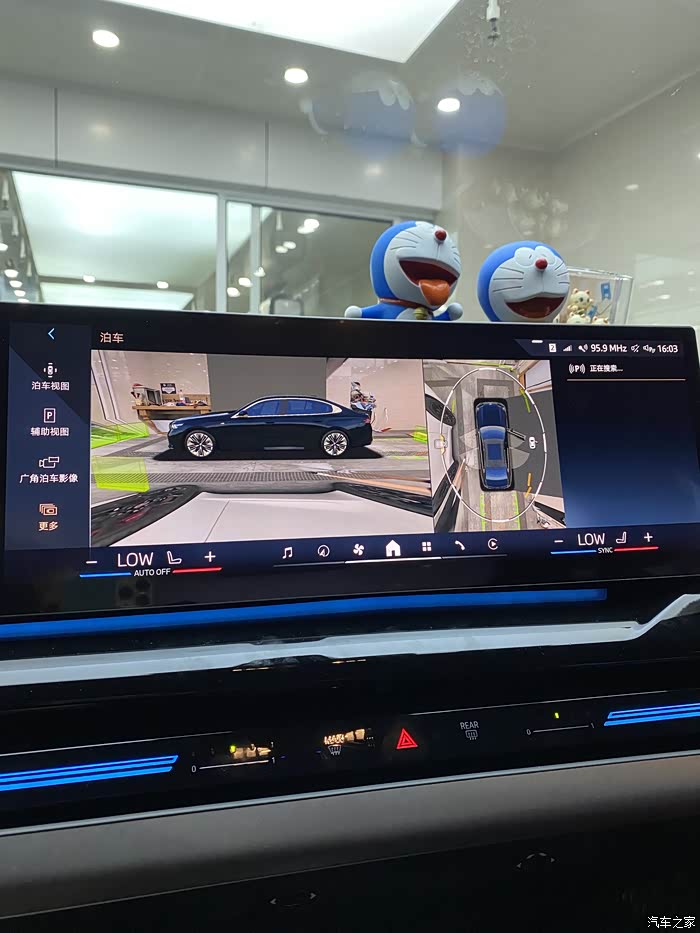

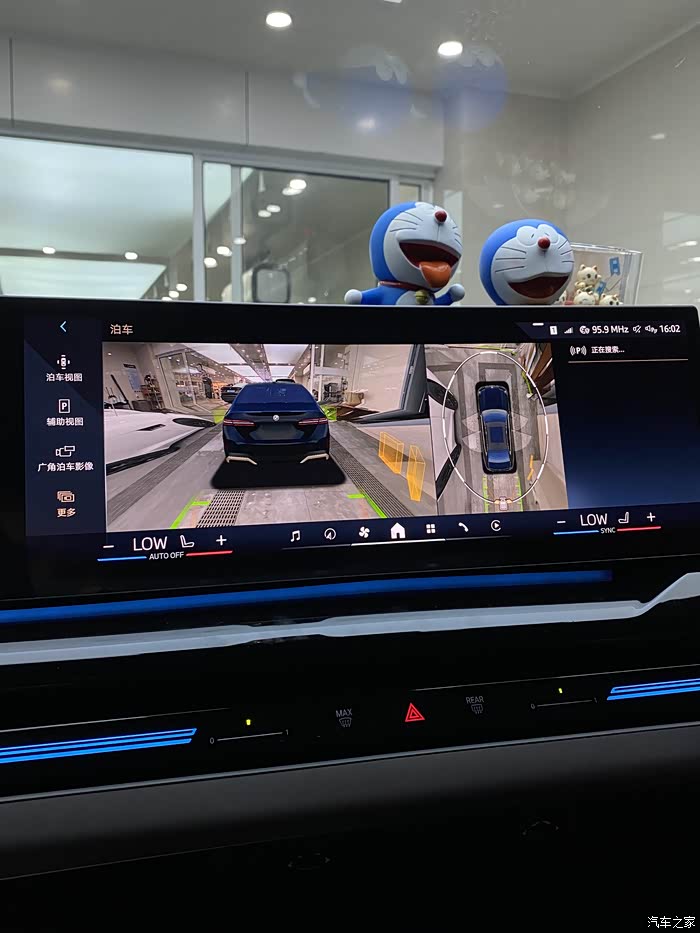

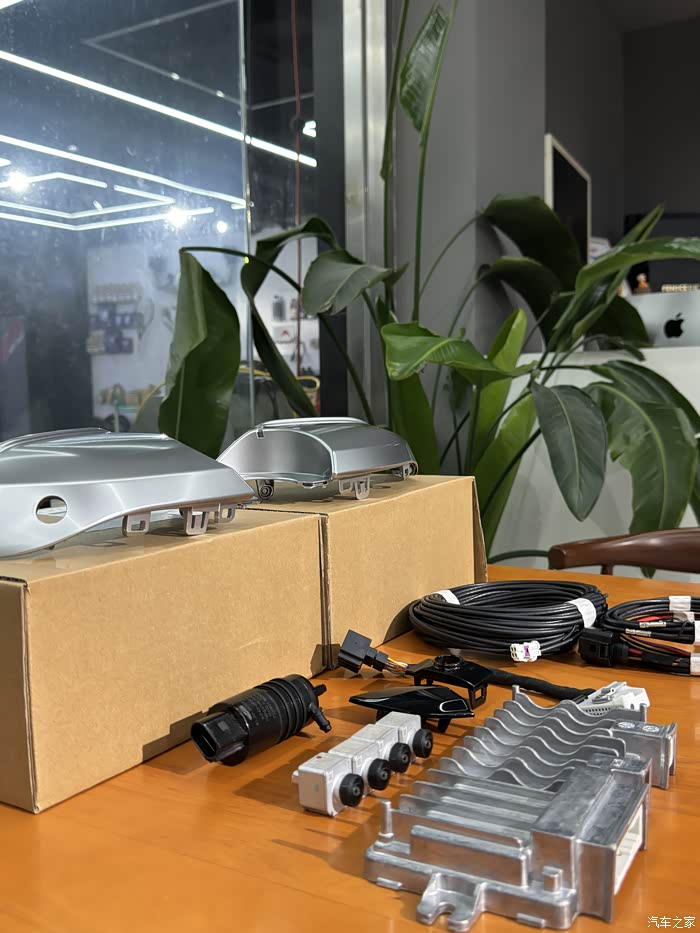

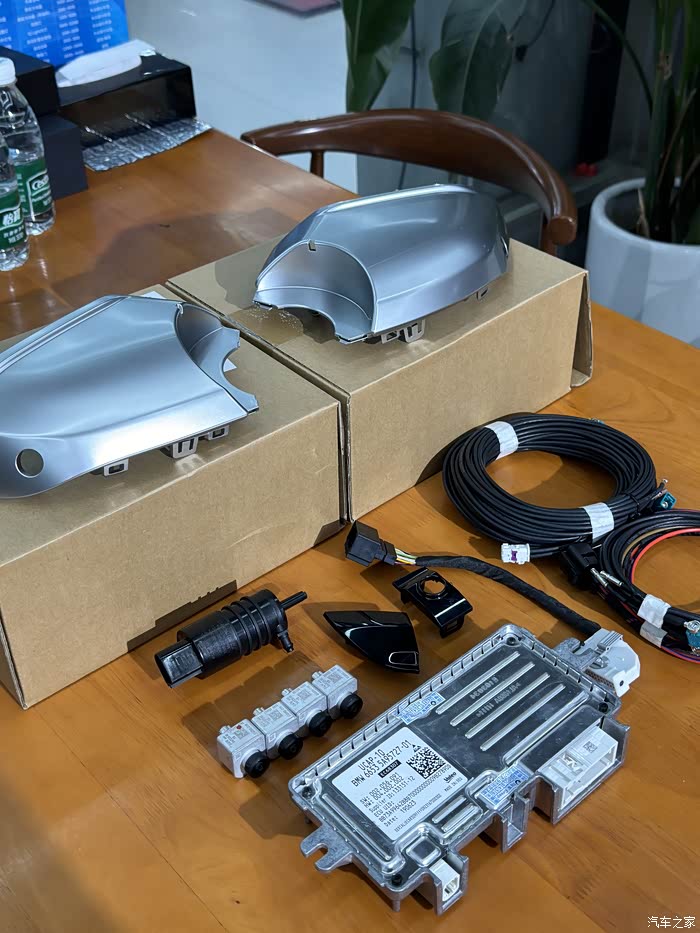

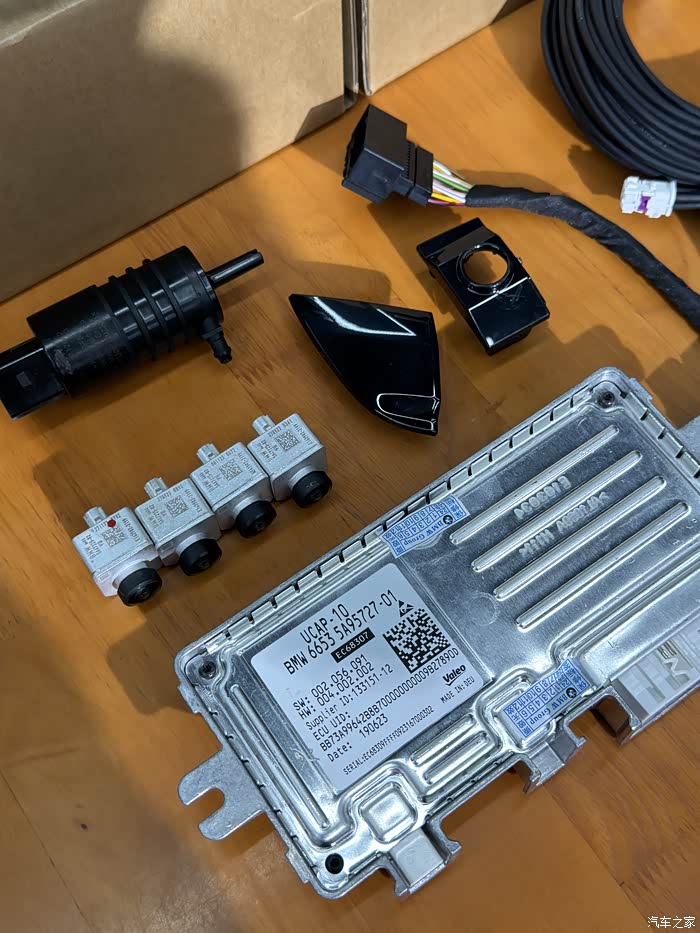

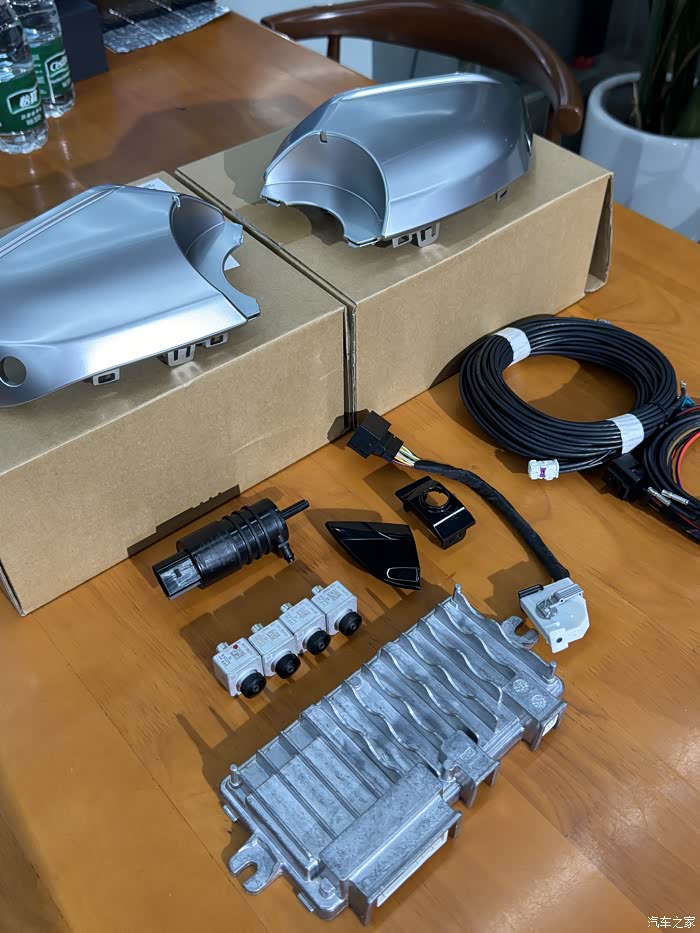

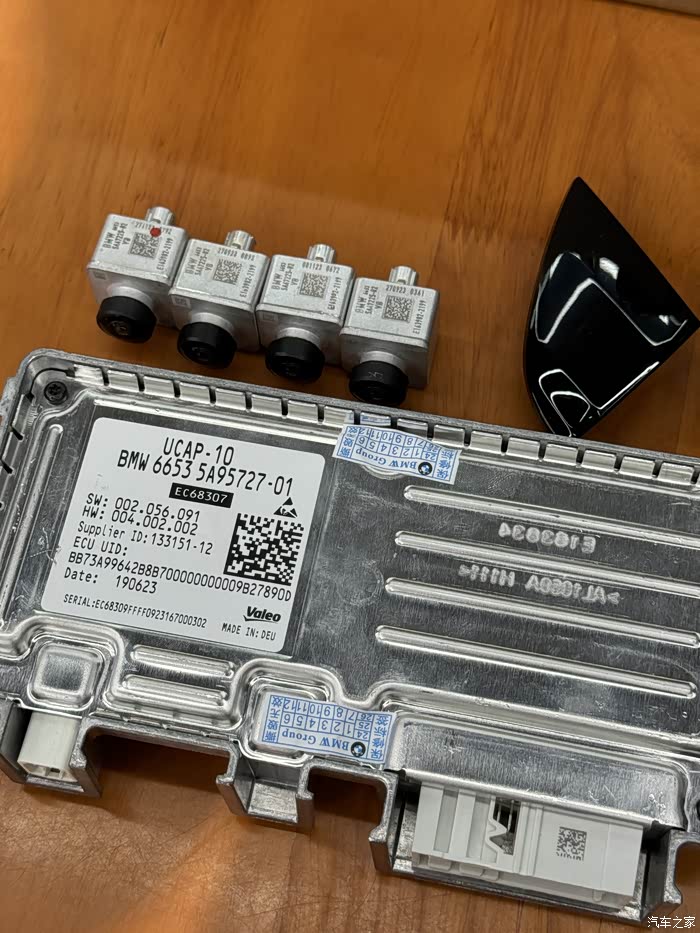

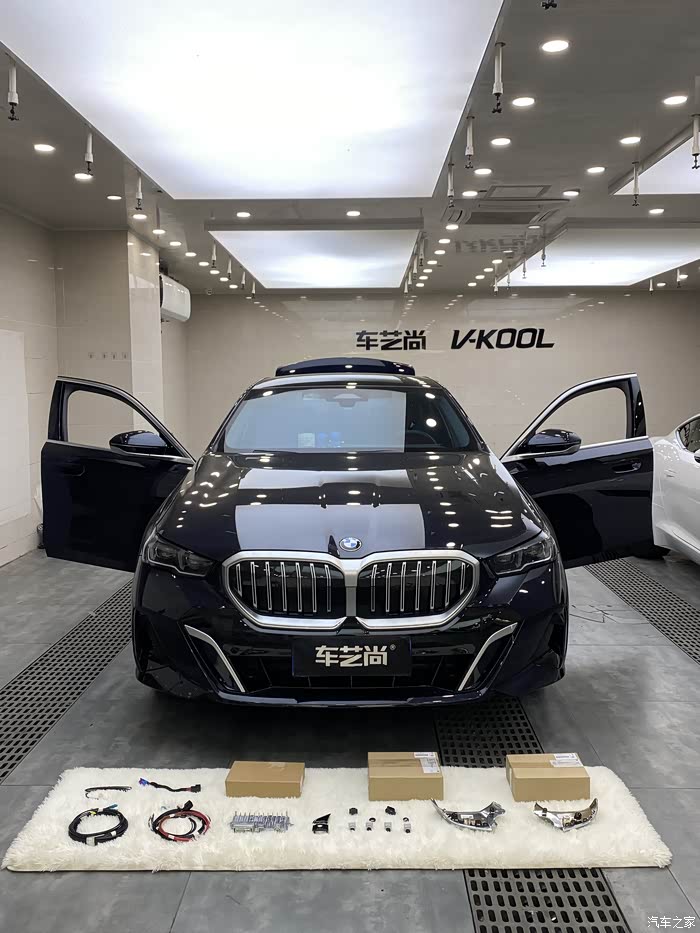

  24款宝马5系原厂360全景影像后期加装360全景影像配件如下：
   1.360全景影像的环视模块1个，模块一般都是没有用过的

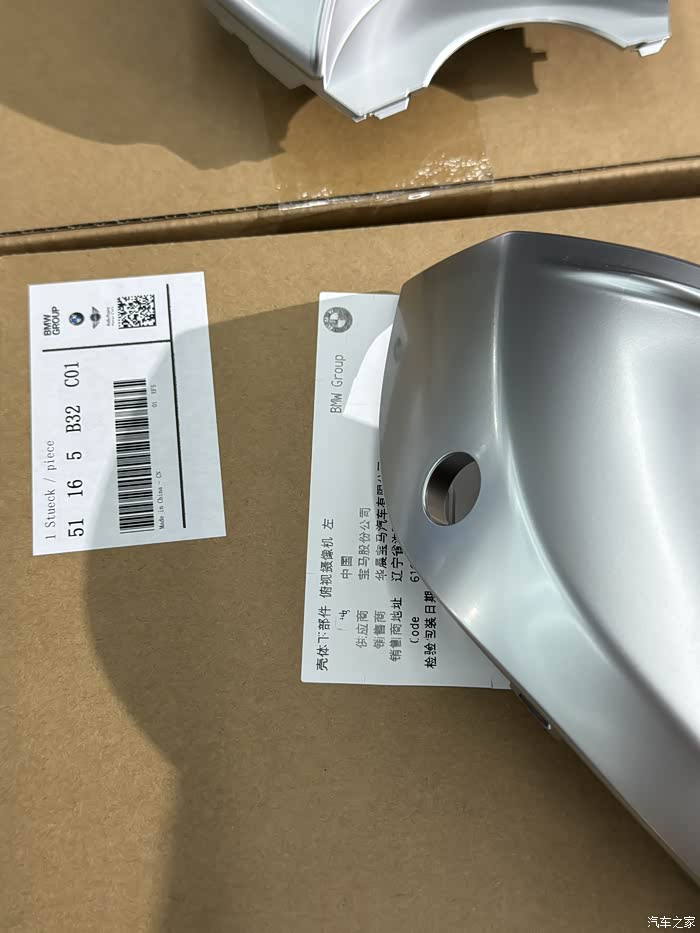

   2.原厂后视镜底壳1对，原厂的磨砂做工比较精致，外面目前后视镜底壳有高仿的，其实外面报价后，你要问他们后视镜底壳是原厂的还是副厂的，原厂的后视镜底壳大家都是4S店订货的，带有包装，一般这个后视镜底壳不带包装的，大部分都是假货，毕竟自己订的原厂全新件谁也不会无缘无故的去把包装给拆掉。
   3.环视摄像头需要4个，原车的倒车影像摄像头需要给换掉，原车自带的摄像头是不支持360全景影像的，必须要换掉的
   4.环视线材1套，视频线和环视模块转接线这些都不是原厂的，但是视频线也分好些的，一般的，好些的视频线，视频受磁场干扰小些
   5.前摄像固定支架1个，原车的中网摄像头安装的位置是预留好的，只需要后期把中网的小塑料支架扣下来换上支持全景的摄像头支架就可以了。
   6.喷水马达1个，建议安装上，原厂的协议是要安装这个的。
  下面就是宝马5系安装原厂360全景影像多需要的原厂配件

 Ultrasonic Camera Automated Parking (UCAP)
超声波摄像头自动停车（UCAP）控制单元安装在选装配置 SA5DN 自动泊车辅助系统 Plus 和 SA5DW 自动泊车辅助系统 Pro 上。

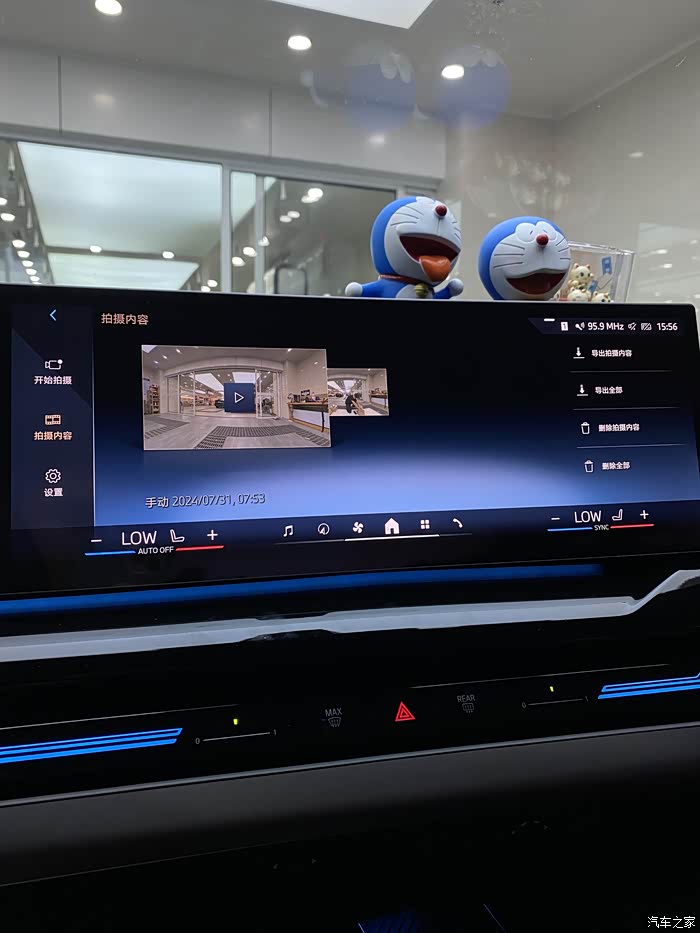

UCAP 控制单元也在带 SA6DR BMW 行车记录仪的车上使用。
功能描述
整个系统包含 12 个超声波传感器、4 个摄像头和 UCAP 控制单元。
以下摄像头通过 SerDes 连接在 UCAP 控制单元上：
  前部无人泊车系统摄像头（保险杠）
后部无人泊车系统摄像头（尾门）
左侧无人泊车系统摄像头（左侧外后视镜）
右侧无人泊车系统摄像头（右侧外后视镜）
UCAP 是带环视摄像头的泊车辅助系统，提供用于自动化驻车的高级功能自动化驻车
驻车距离报警系统
拖车辅助
可视化驻车过程
记录驻车过程
来自摄像头的数据流
UCAP 控制单元也监控摄像头是否有污物和/或是否有恶劣天气。必要时触发前后摄像头清洁。

尺寸
供电电压
9 至 16 伏
温度范围
-40 至 75 °C
诊断提示
一般提示
如果更新 UCAP 控制单元或摄像头，则需要以 1 - 50 km/h 的速度和 -1° - +1° 的转向角行驶至少 1 公里，以重新校准。
根据行驶距离的不同，校准只能在几公里后完成。



插头上的线脚布置 A573*3B
线脚类型名称 /信号类型接头 /测量说明
1--未被占用
2--未被占用
3--未被占用
4--未被占用
5输入端后部右侧超声波传感器信号 (D_WPMHAR)后部右侧超声波传感器 (B215)
6输入端后部右外超声波传感器信号 (D_WHR)右后外部超声波传感器 (B30)
7输入端右后中部超声波传感器信号 (D_WHMR)右后中部超声波传感器 (B29)
8输入端左后中部超声波传感器信号 (D_WHML)左后中部超声波传感器 (B31)
9输入端后部左外超声波传感器信号 (D_WHL)左后外部超声波传感器 (B89)
10输入端后部左侧超声波传感器信号 (D_WPMHAL)后部左侧超声波传感器 (B214)
11接地传感器/执行器接地 (M_WV)接地连接
12接地传感器/执行器接地 (M_WH)接地连接
13--未被占用
14--未被占用
15--未被占用

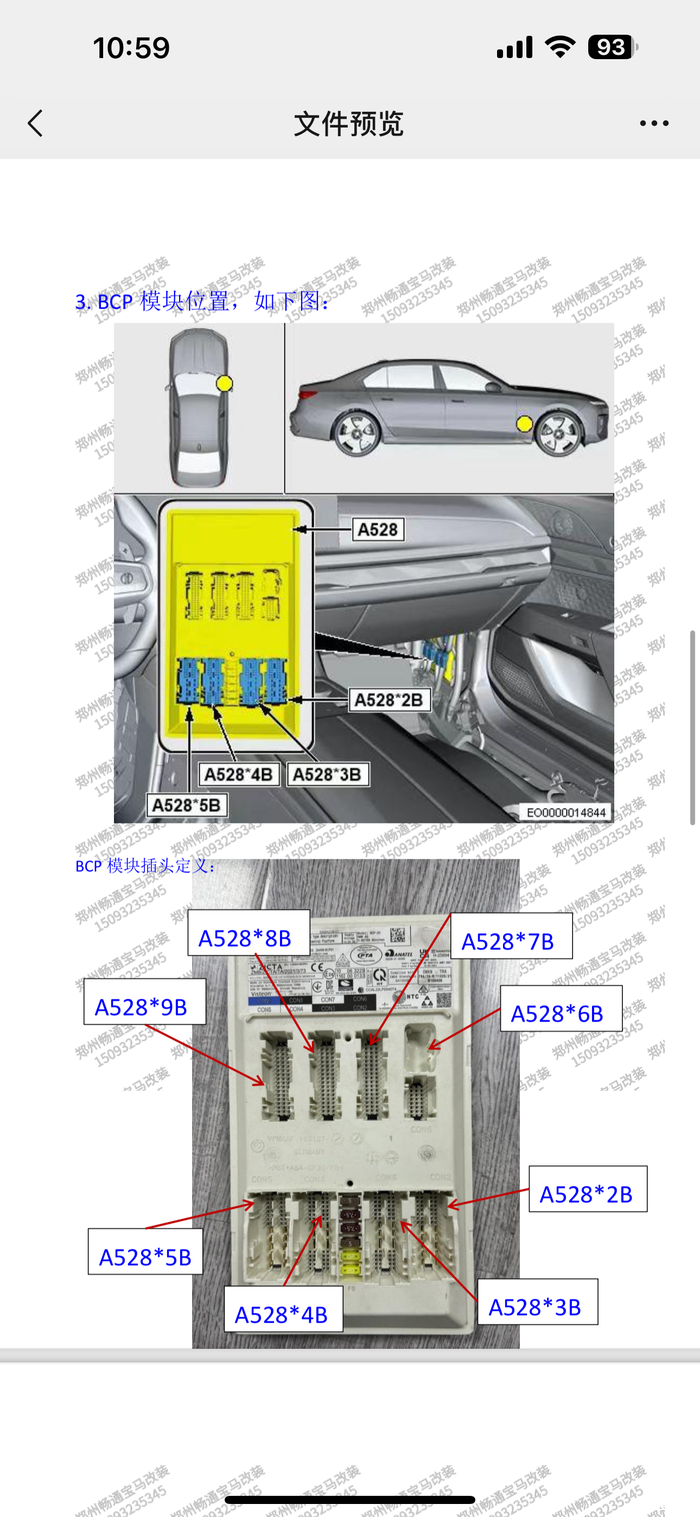

16总线通讯以太网总线信号 (ETH_BB_L)Basic Central Platform (BCP) (A528)
17电源总线端 Kl. 30B 电源，通过保险丝 安全相关线路 (30B<157)保险丝 F157
17电源总线端 Kl. 30B 电源，通过保险丝 安全相关线路 (30B<68)保险丝 F61
18--未被占用
19接地总线端 KL31，接地 安全相关线路 (31)接地点
20输入端唤醒信号 (ETH_WUP)Basic Central Platform (BCP) (A528)
21输入端前部左侧超声波传感器信号 (D_WPMAL)前部左侧超声波传感器 (B216)
22输入端前部左外超声波传感器信号 (D_WVL)左前外部超声波传感器 (B26)
23输入端左前中部超声波传感器信号 (D_WVML)前部左中超声波传感器 (B27)
24输入端右前中部超声波传感器信号 (D_WVMR)前部右中超声波传感器 (B25)
25输入端前部右外超声波传感器信号 (D_WVR)右前外部超声波传感器 (B24)
26输入端前部右侧超声波传感器信号 (D_WPMAR)前部右侧超声波传感器 (B217)
27电源传感器/执行器电源 (U_WV)超声波传感器连接器
28电源传感器/执行器电源 (U_WH)超声波传感器连接器
29--未被占用
30--未被占用
31--未被占用
32总线通讯以太网总线信号 (ETH_BB_H)Basic Central Platform (BCP) (A528)

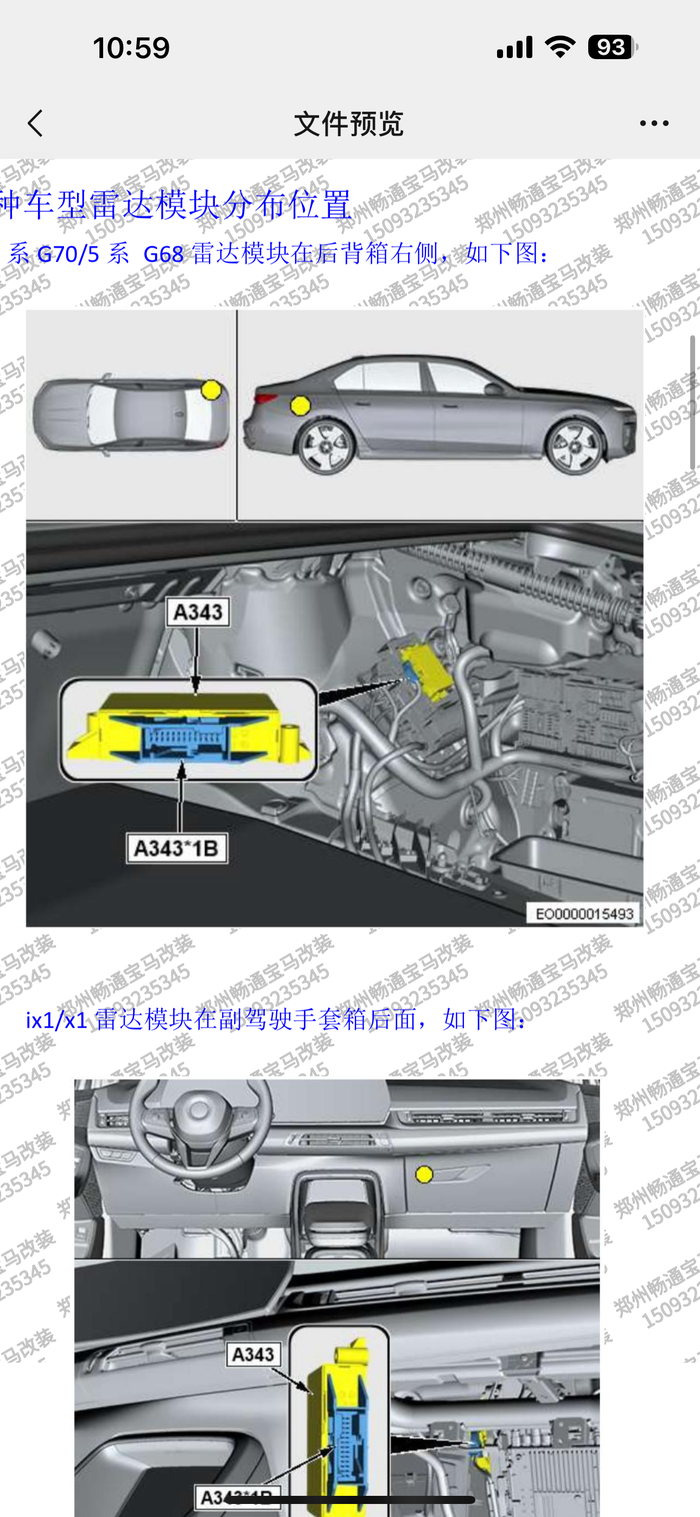

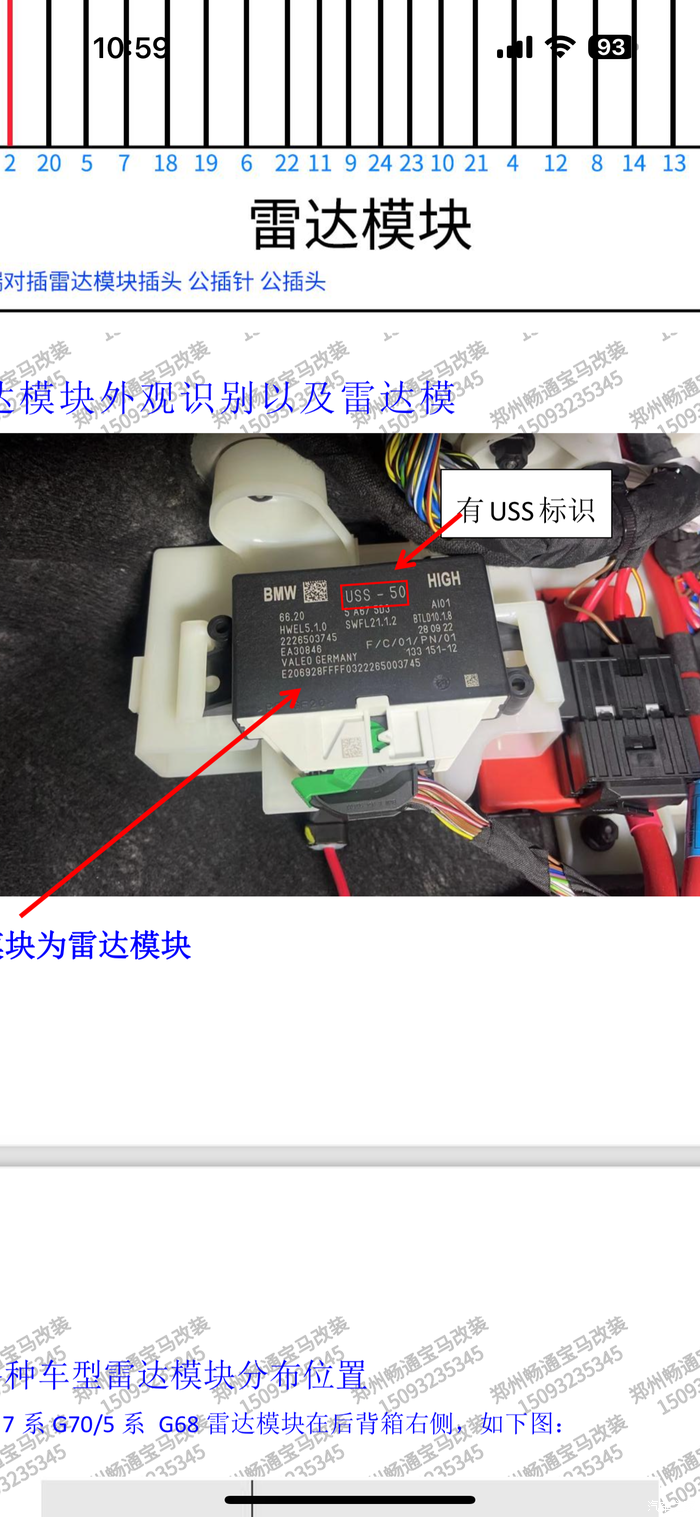

  原厂的雷达模块在后备箱的右手边，要把原车自带的雷达模块取下，换成支持全景的360全景模块，换模块的时间，要加个无损转接线材，因为原车雷达模块的针脚定义和原厂的全景雷达模块定义不一样的，为了方便，直接换成无损线材简单方便。
