低成本有效提升音质：威驰安卓中控导航屏改功放IC为TDA7850
写在前面：
之前我是一直不推崇装大屏，原因有三：一是我已经装了带倒车影像的后视镜版全屏行车记录仪，二是安卓屏的音质真的不敢恭维，三是想音质好点的导航又死贵，功能又少，还屏幕小，没安卓大屏看起来那么爽！

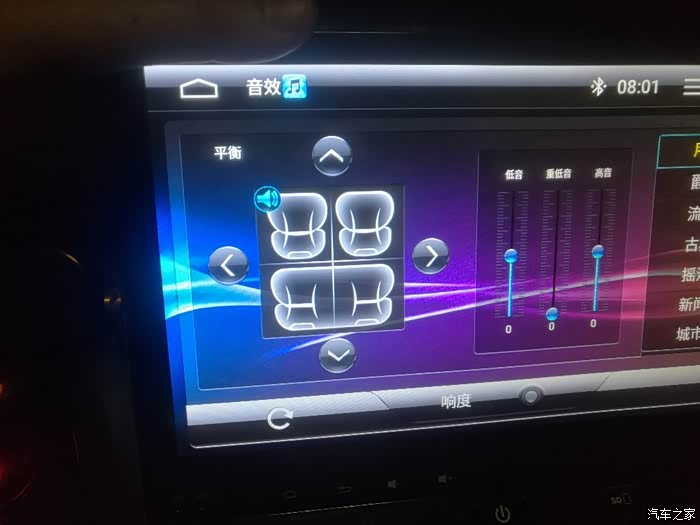

开威驰也四个年头了，改安卓屏也是前个星期偶然间在闲鱼上看到有个出安卓大屏的，188RMB包邮到家，不带摄像头，其他都齐，这也刚好符合我现在的需求，就决定搞个来耍耍，卖家是个女的，一问三不知，连机子内存多少都不知道，只知道是个大屏，模糊的说32G内存的，她已经拆下来了，没法再开机看，发过来后我一开机，16G的，重置系统后，还好，不卡，升级一下凯立德导航，装个酷狗，然后3D丽音***蛇音效开起，效果美美的，拍下前我也作好心理准备，16G就算了，反正可以插U盘，内存卡，32G就‘’赚‘’了，于是乎：不折腾不会死！开始漫长的安卓屏磨机路程，，，，，，，
之前我是一直不推崇装大屏，原因有三：一是我已经装了带倒车影像的后视镜版全屏行车记录仪，二是安卓屏的音质真的不敢恭维，三是想音质好点的导航又死贵，功能又少，还屏幕小，没安卓大屏看起来那么爽！
开威驰也四个年头了，改安卓屏也是前个星期偶然间在闲鱼上看到有个出安卓大屏的，188RMB包邮到家，不带摄像头，其他都齐，这也刚好符合我现在的需求，就决定搞个来耍耍，卖家是个女的，一问三不知，连机子内存多少都不知道，只知道是个大屏，模糊的说32G内存的，她已经拆下来了，没法再开机看，发过来后我一开机，16G的，重置系统后，还好，不卡，升级一下凯立德导航，装个酷狗，然后3D丽音***蛇音效开起，效果美美的，拍下前我也作好心理准备，16G就算了，反正可以插U盘，内存卡，32G就‘’赚‘’了，于是乎：不折腾不会死！开始漫长的安卓屏磨机路程，，，，，，，
***太长，什么都不能再说了，刚到货，这里不讨论配件真假，因为我也不知道真假，看疗效吧

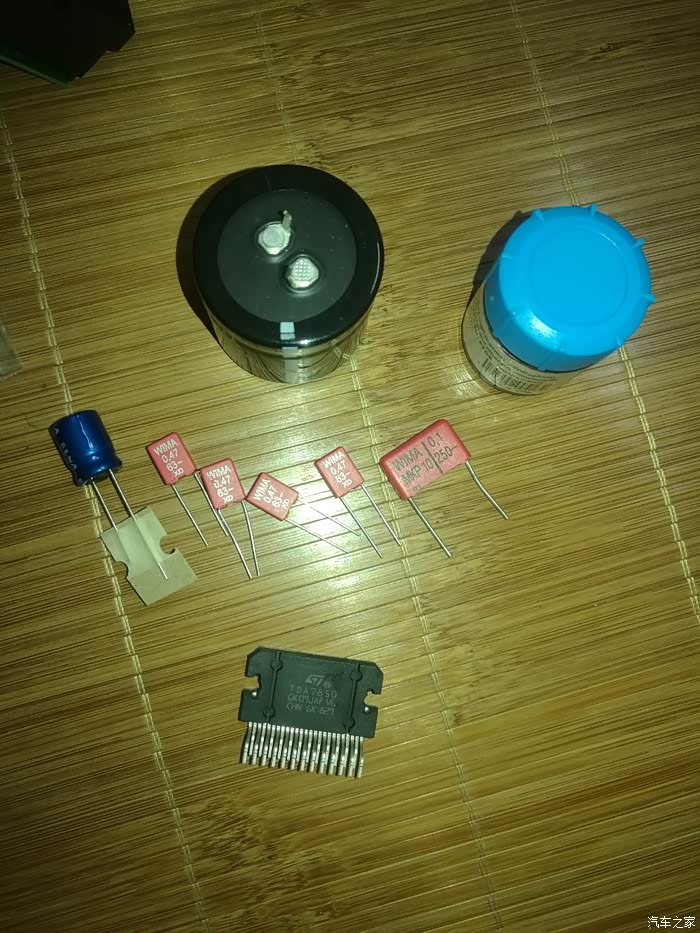

套件！
其实现在总结：只需换IC，然后其他的零件，根据tda 7850的外围电路，该拆的拆，少了的补上去，输出电容如果大于TDA7850官方图的2200uf，就可以不换，换了也没效果，原因很简单：车载机是电瓶供电，已经有了最好的储能设备！电容在这里只需滤除发电机的部分杂波即可，并是越大越好，太大了反倒有负面问题。我是被卖家洗脑，买了个全套餐！那个大电容就需要30块钱，，，，，
总结经验，实践后，给车友们的建议就是：根据实际情况，一般只需要换IC即可！不需要再花其他的冤枉钱也是一样的效果。
其实现在总结：只需换IC，然后其他的零件，根据tda 7850的外围电路，该拆的拆，少了的补上去，输出电容如果大于TDA7850官方图的2200uf，就可以不换，换了也没效果，原因很简单：车载机是电瓶供电，已经有了最好的储能设备！电容在这里只需滤除发电机的部分杂波即可，并是越大越好，太大了反倒有负面问题。我是被卖家洗脑，买了个全套餐！那个大电容就需要30块钱，，，，，
总结经验，实践后，给车友们的建议就是：根据实际情况，一般只需要换IC即可！不需要再花其他的冤枉钱也是一样的效果。

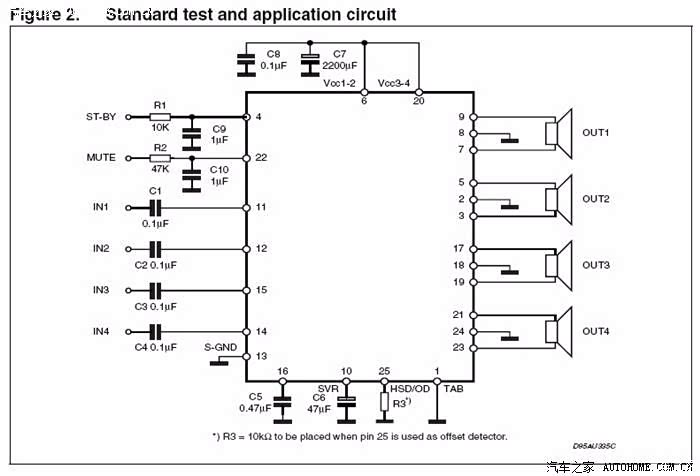

上干货，TDA7850官方图纸
TDA7850外围电路

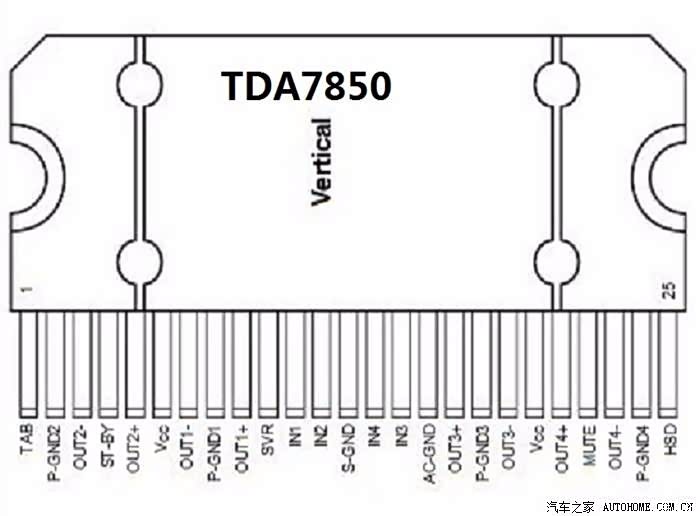

引脚排序！

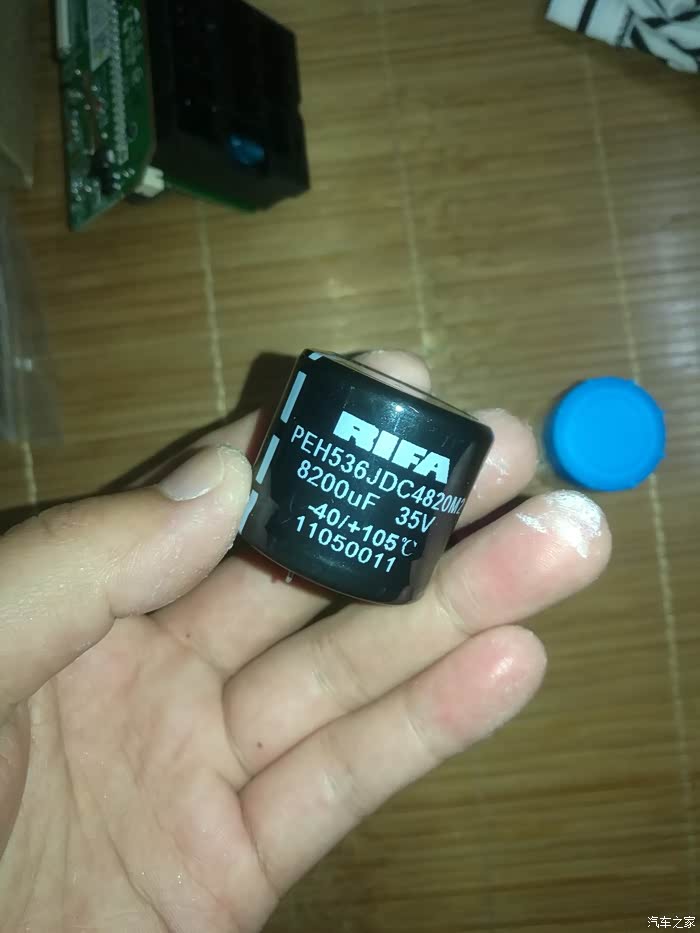

传说中的力法电容，本来就知道应该很大，谁知真的太大了！
就是这个，死贵，不要它就45，加上它就是70，实际车机应用中，换这个意义不大，并非越好，而是原机电容已足够即可。
就是这个，死贵，不要它就45，加上它就是70，实际车机应用中，换这个意义不大，并非越好，而是原机电容已足够即可。
看到SMT板，再对比买来的大个头电容和粗粗的电烙铁，是不是有种想砸掉SMT板的冲动！
请忽略方向盘上的小猪佩奇贴纸，小孩子贴的，也是有时自己被别人别人加塞时提醒自己不要冲动的醒目标志！看一眼就能压住怒火！有小孩的车友应该都有体会，身上负担重，上有老下有小，不要冲动！佛系开车！不要冲动！
请忽略方向盘上的小猪佩奇贴纸，小孩子贴的，也是有时自己被别人别人加塞时提醒自己不要冲动的醒目标志！看一眼就能压住怒火！有小孩的车友应该都有体会，身上负担重，上有老下有小，不要冲动！佛系开车！不要冲动！

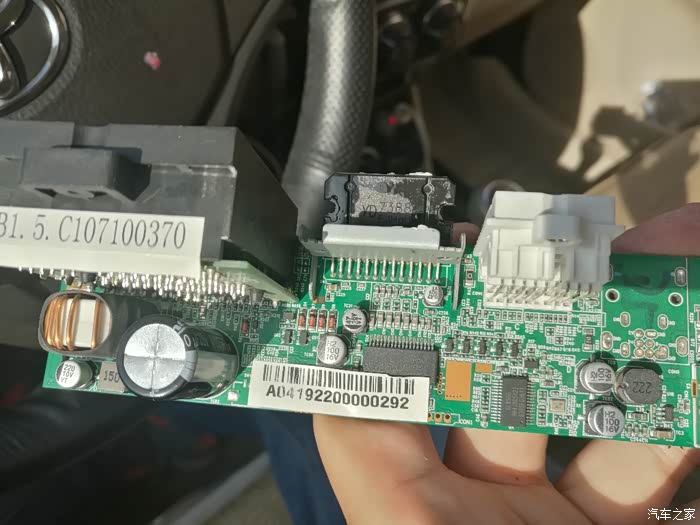

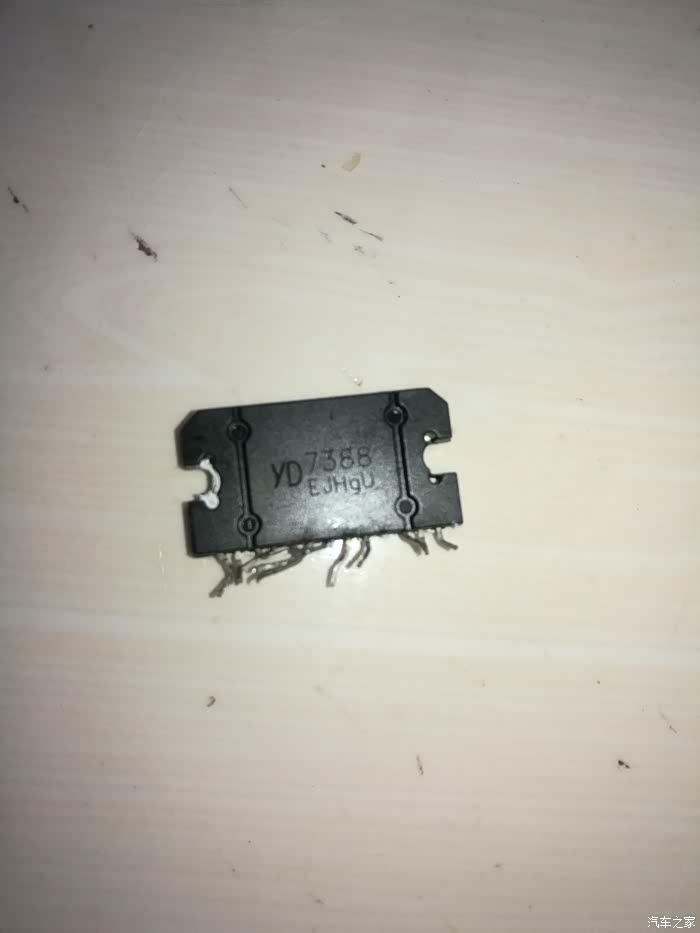

我的原机功放IC是YD7388，连TDA7388都不是！电容4700，偶尔的有点下潜，但因IC的原因，潜不下去，也是拆开看了是7388，需要改的外围电路不多，所以才下决定改TDA7850的！

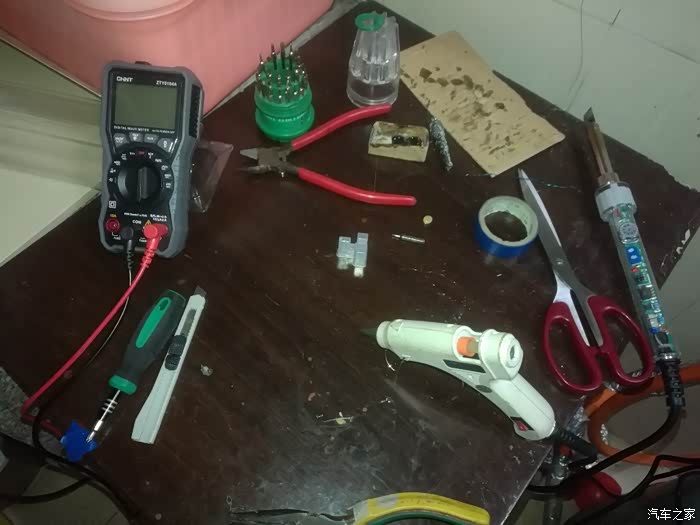

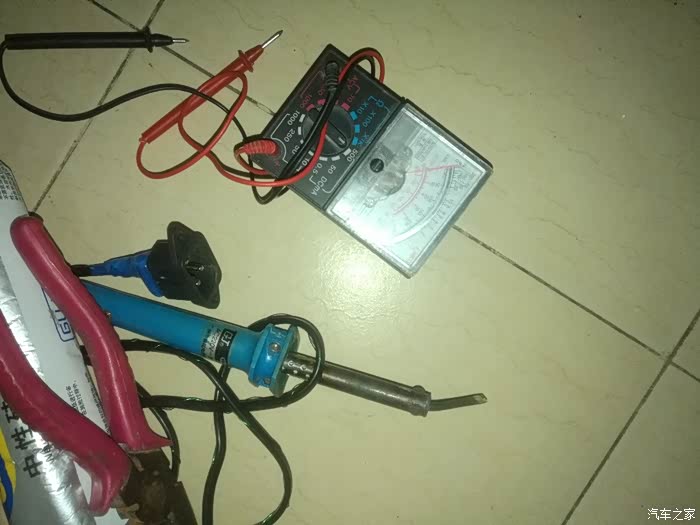

工具还是这些，大家还记得我的这把烙铁吗？是我15年前花了十四块钱买的，广州黄花电子厂出的，那时候14块钱还挺大张的呢，可以买两斤猪肉，现在物价飞涨，半斤猪肉都买不到，哪能比！功率30W，还带漏电
，可以点亮T10的LED，也是上次改棚灯时发现的，之前知道有漏电，但没想到还挺严重
用这个烙铁换IC，感觉是如履薄冰！
而且现在是冬，静电噼里啪啦的，不经意间就可能爆掉了板上的哪块IC，，，，，，
，可以点亮T10的LED
，也是上次改棚灯时发现的，之前知道有漏电，但没想到还挺严重用这个烙铁换IC，感觉是如履薄冰！
而且现在是冬，静电噼里啪啦的，不经意间就可能爆掉了板上的哪块IC，，，，，，

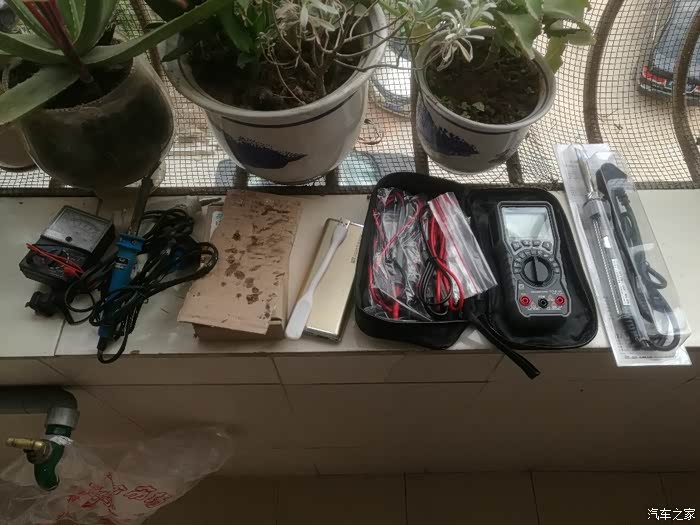

前面是用上面的工具换好全部零件，后面检修又新添置了更好的工具
现在想说的是：那个200W烙铁真的是好粗，不过热的真的是真真真快！热的快以秒计算！恒温能力很强！刀头的，尖锐的刀尖可以焊小件，就是很考验手劲，绣花一样，，，，，

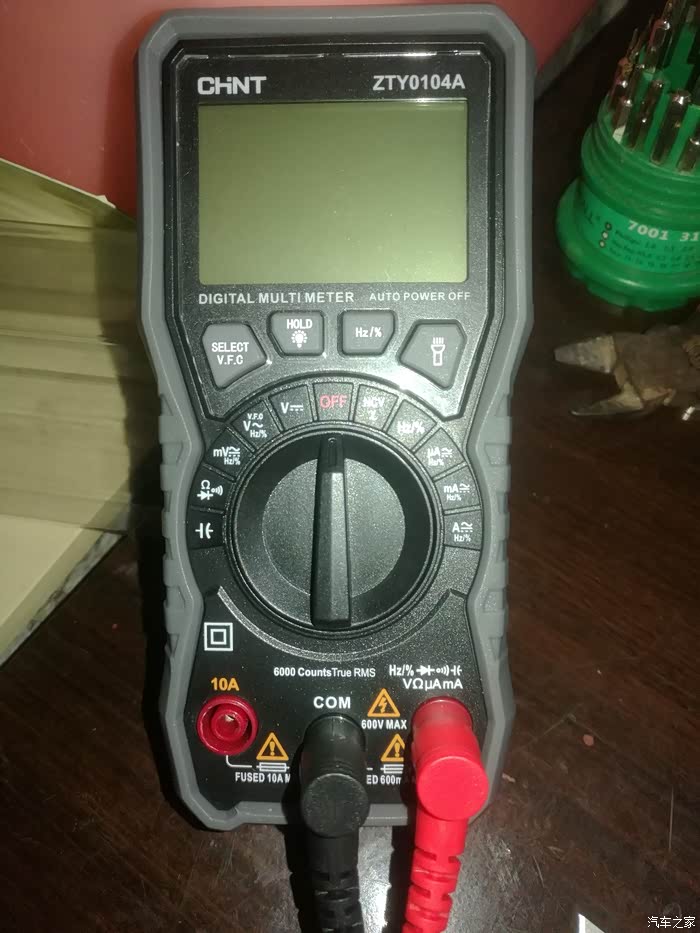

正泰万用表，有测量电容和频率检测，单加这两个功能，差价就七十，，，，，，

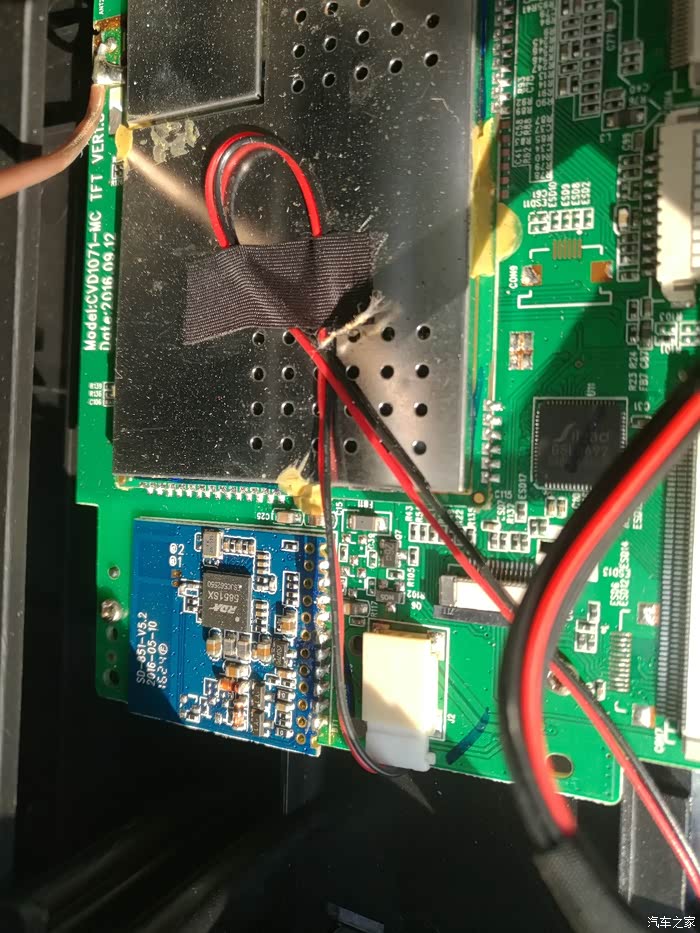

蓝牙模块，音质掉的一渣，目前没有很好的升级方案，也就是偶尔用它接个电，现在已不像之前对蓝牙那么依赖

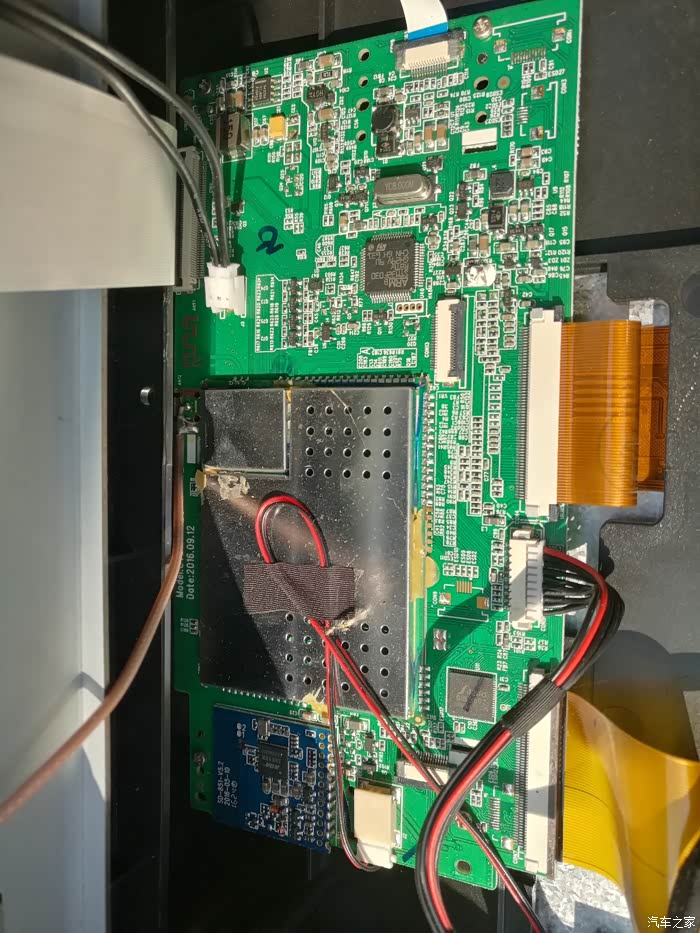

一说改音，很多车友可能想着前级运放要一起改效果更好，但是！但是！对不起！这个安卓屏精减到根本就没有运放！CPU解码后直接给功放推喇叭，，，，
（这里补充一下：不知音频文件是在哪个位置进行数模转换？有看明白的车友麻烦告知一下）
运放找了淘宝，随便加个运放磨机板都上百，暂时先不动吧。有酷狗软运放足已！
（这里补充一下：不知音频文件是在哪个位置进行数模转换？有看明白的车友麻烦告知一下）
运放找了淘宝，随便加个运放磨机板都上百，暂时先不动吧。有酷狗软运放足已！

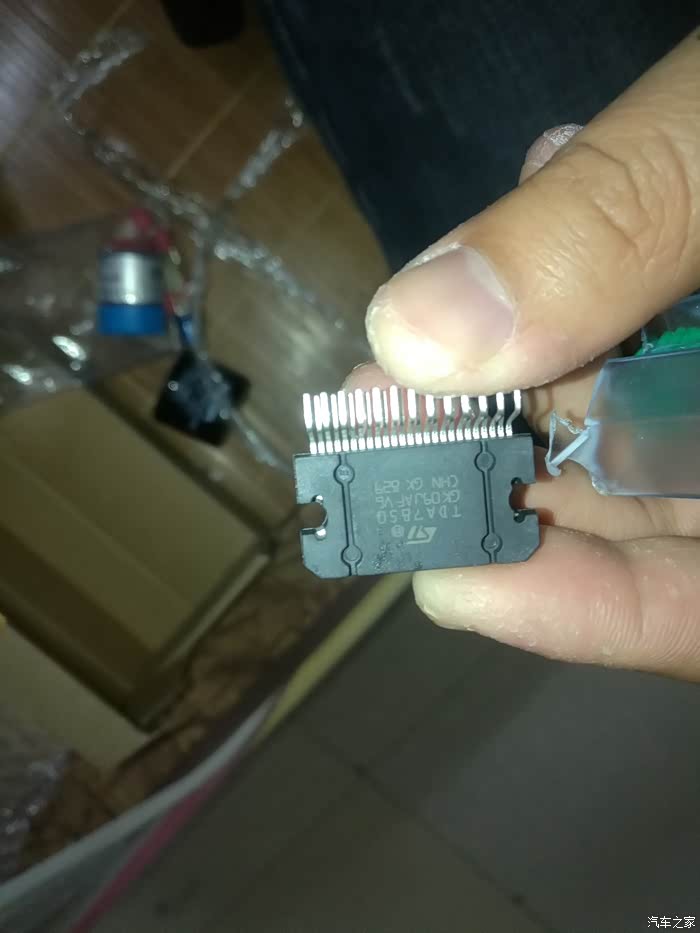

等待更换的功放芯片TDA7850

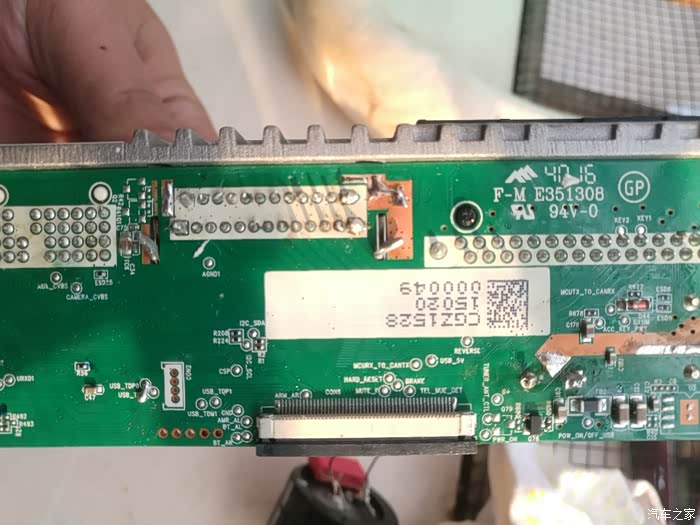

暴力拆除！直接剪断脚，反正不要了，免得伤了板子。
一条条的拔下断脚，原来的IC剪掉以后通孔花了我两个小时，没有任何专业工具，只有牙签和绣花针，这个板有点厚，，，，现在买了一支黄花吸锡器，还没开封

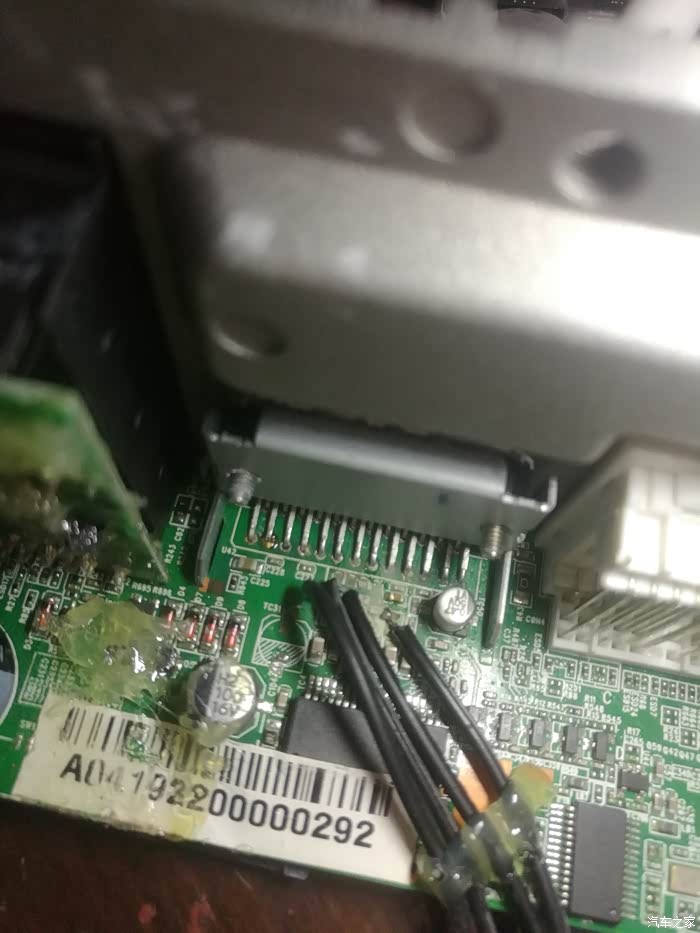

准备把新的IC换上去

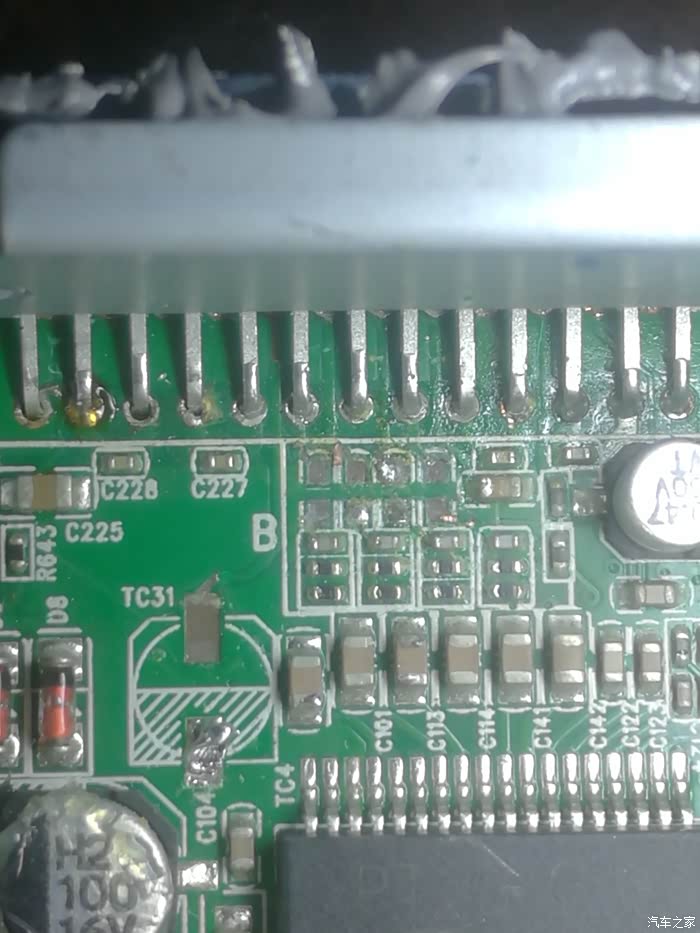

焊工很差，还好脚全通了，偶合电容也接上了，拥挤的一塌糊涂，如果原来就是贴片电容的，不建议车友换这个耦合电容，因为如下图，，，，，，，，不想说了，，，，
有一个声道，虚焊，有个喇叭无声，重新回焊，发现难度特别大，拆除后又把焊盘，线路板都拆坏了，，，，，
做到这一步的时候，已经心拨凉拨凉的了，准备放弃这个导航了，，，，。，好大损失，，，，，

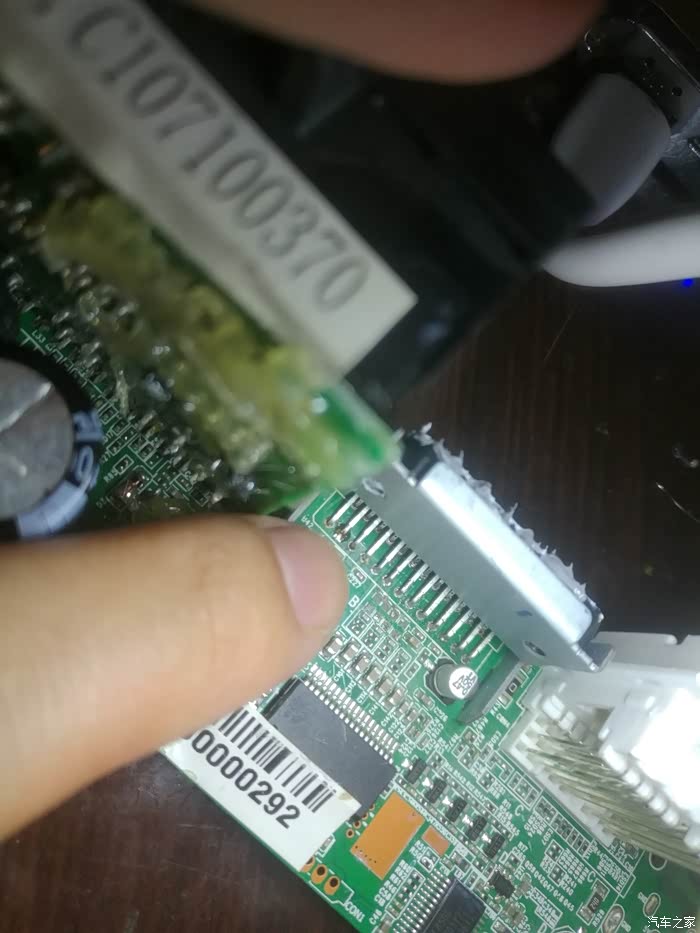

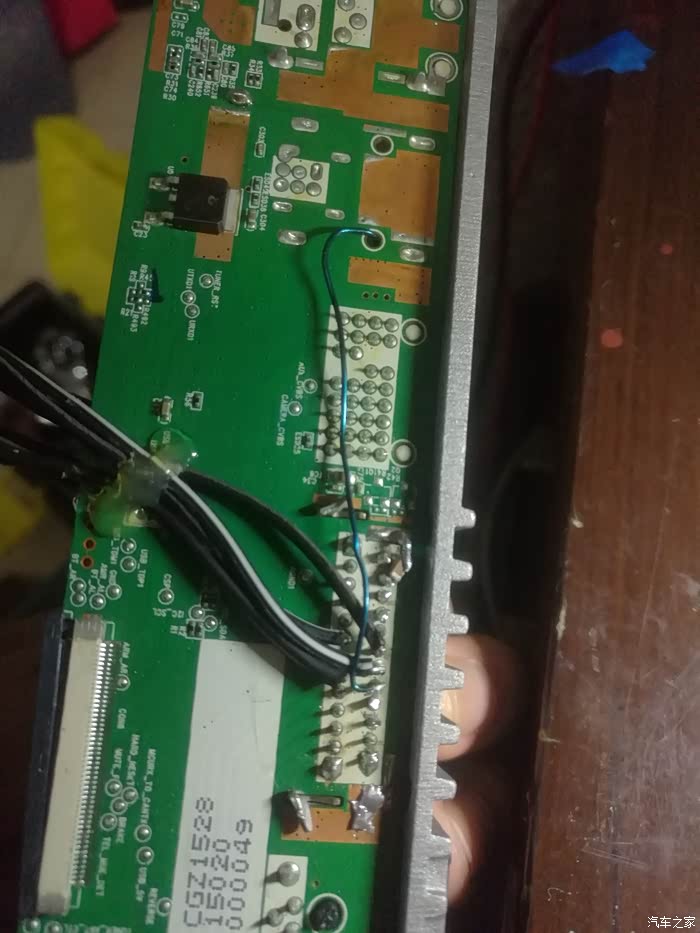

又用表找线头，找到了前面的四个比芝麻还小的电容上面飞线，，，，，
但是你看我的电烙铁那么粗，难度可想而知，，，，曾经一度想放弃！纠结了一个多钟，终于把它给接上了

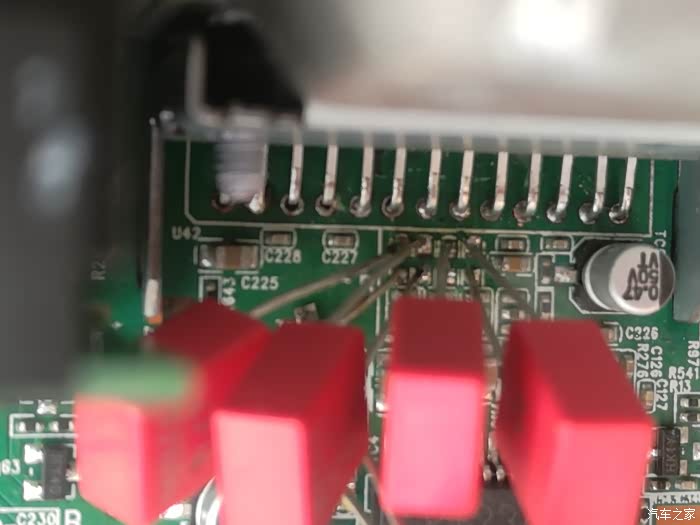

根据TDA7850电路图，四个藕电容全部接上，稍微固定一下，准备试机

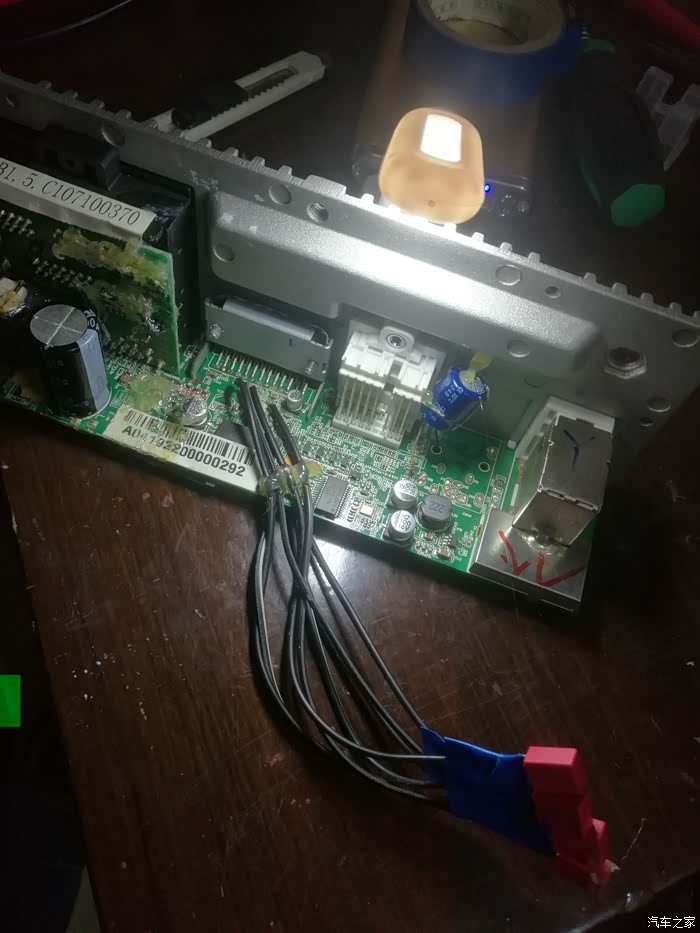

测试每一个喇叭，每一个声道，是否都正常发声
发现左声道前后喇叭接反了，，，重焊后正常，，，

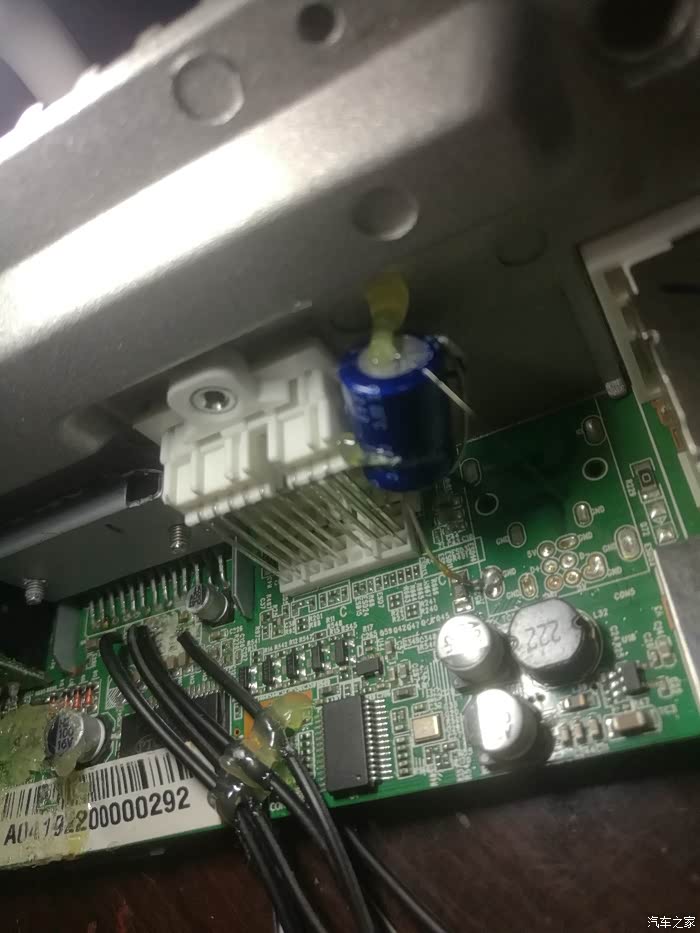

装上蓝色的47微法接地电容，解决滤地问题，就是开机的冲击声和底噪

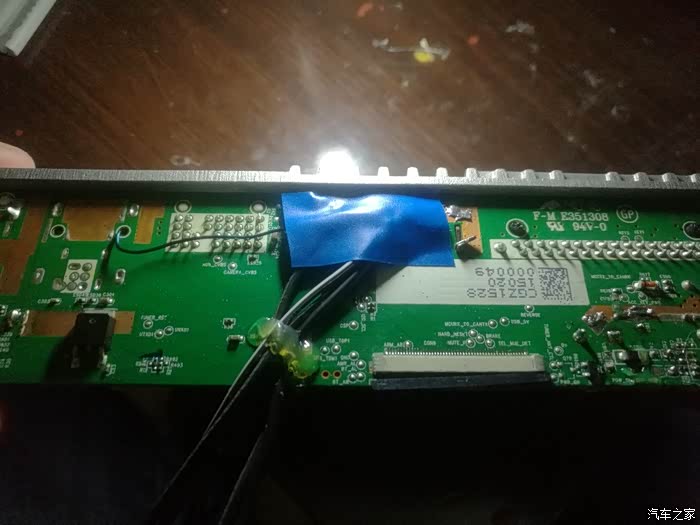

贴上，防止接触到外壳短路

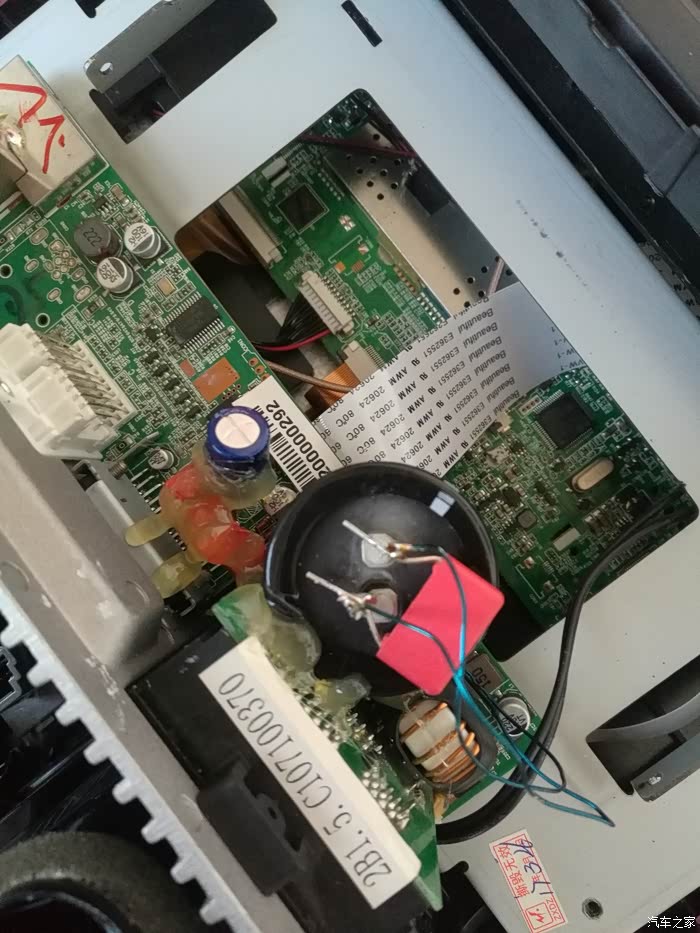

第一次焊接的时候是把所有的配件全部装上去，实际测试结果表明，那些电容用在车机上对音质没有任何改善，纯粹是忽悠！只需换IC即可，我把四个偶合贴片电容拆除过后，焊不回去了，只能用他的电容，这个大电容和并联的0.1uf电容全部拆除，没必要更换！
抓住一只蚊子！唉，刚暖两天，又开始肆虐！
回归正题
必备的那些工具，晚上如果没LED灯挨着照着，根本没法看清贴片和线头，，，，

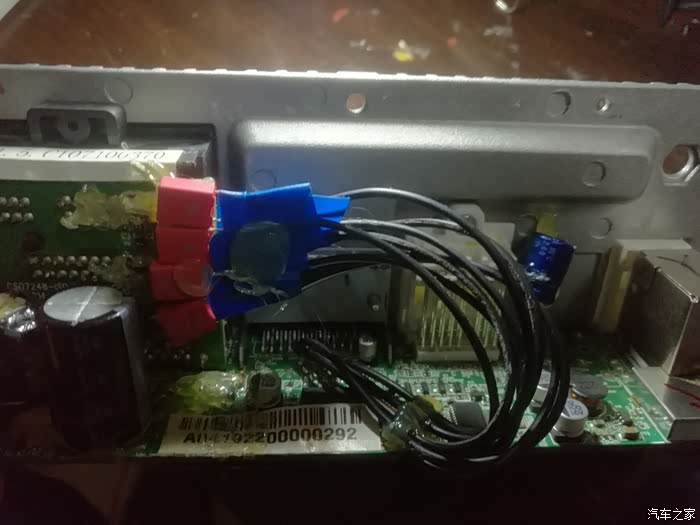

再次试机，已全部完工！

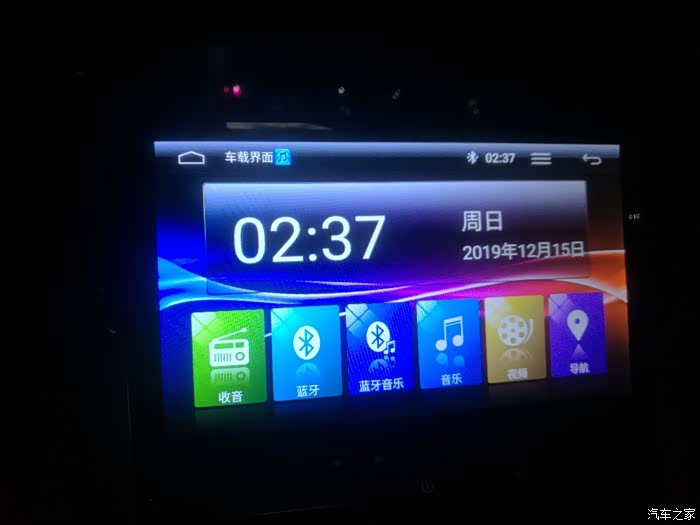

这是几点钟？
削根萝卜吃一下，权当是宵夜，，，，，自己种的，现在城市里有块能种菜的地不容易，现在种菜那地方很快又要建了，，，，城市中到处都是钢筋水泥，，，，

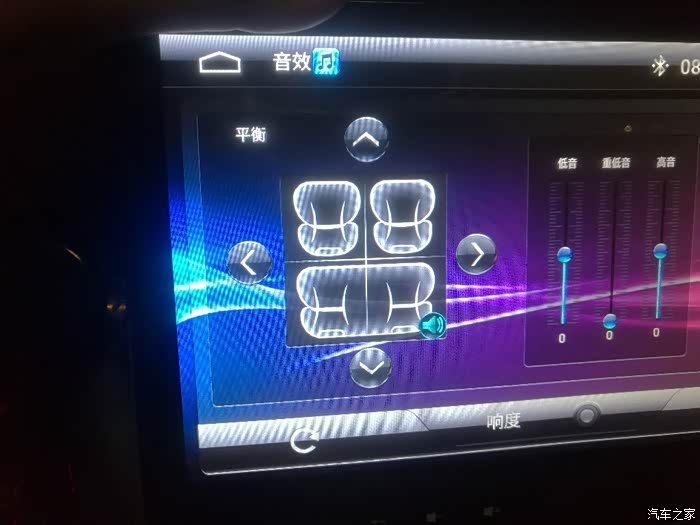

最重要的大家最想知道的，那就是改后效果：
对比原来的YD7388，高中低音层次明显，原来没有的一些细节也一一曾现！限于是原车喇叭，低音下潜有，但不深长，如果只换IC，刚网购一块TDA7850，现版的CHN版本即可，20来块钱到手，其他版本的上百块的，假货多，纯粹是坑你钱，很可能还是CHN打磨的，其实就是产地不一样，实际出来的效果应该是一样的。
如对低音有强烈要求，推荐改IC后再接一个专业低音来加强，肯定能炸街！
对比原来的YD7388，高中低音层次明显，原来没有的一些细节也一一曾现！限于是原车喇叭，低音下潜有，但不深长，如果只换IC，刚网购一块TDA7850，现版的CHN版本即可，20来块钱到手，其他版本的上百块的，假货多，纯粹是坑你钱，很可能还是CHN打磨的，其实就是产地不一样，实际出来的效果应该是一样的。
如对低音有强烈要求，推荐改IC后再接一个专业低音来加强，肯定能炸街！
写在最后：
如果车友想改，建议出个二三十，或四五十，找外面修手机的改，卖的商家那也有技术指导的，我是经卖家指点，全程自己动手的，第一次换IC，遇到很多困难，中间改的辛酸我是不想再来一次了。
最后的总结全部经验就是：买前先打开自己的导航看一下，里面是什么功放IC，再决定怎么改，有些IC引脚定义不一样的，建议放弃，难度很大！根据自己的线路再去选套餐，如果是TDA7388，只买一个IC即可！其他的按实际买。改装，排错，都必须严格按TDA7850的官方电路图来做指引，保你少走弯路！
如果车友想改，建议出个二三十，或四五十，找外面修手机的改，卖的商家那也有技术指导的，我是经卖家指点，全程自己动手的，第一次换IC，遇到很多困难，中间改的辛酸我是不想再来一次了。
最后的总结全部经验就是：买前先打开自己的导航看一下，里面是什么功放IC，再决定怎么改，有些IC引脚定义不一样的，建议放弃，难度很大！根据自己的线路再去选套餐，如果是TDA7388，只买一个IC即可！其他的按实际买。改装，排错，都必须严格按TDA7850的官方电路图来做指引，保你少走弯路！
