【申精】全新朗逸自己动手改RNS315+开通后视

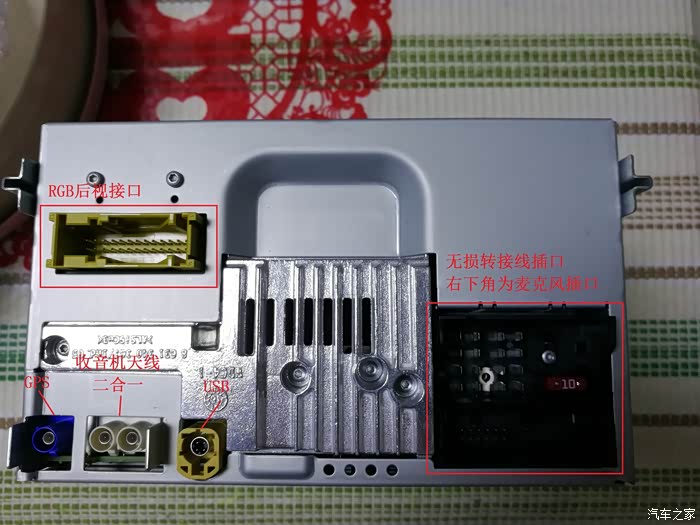

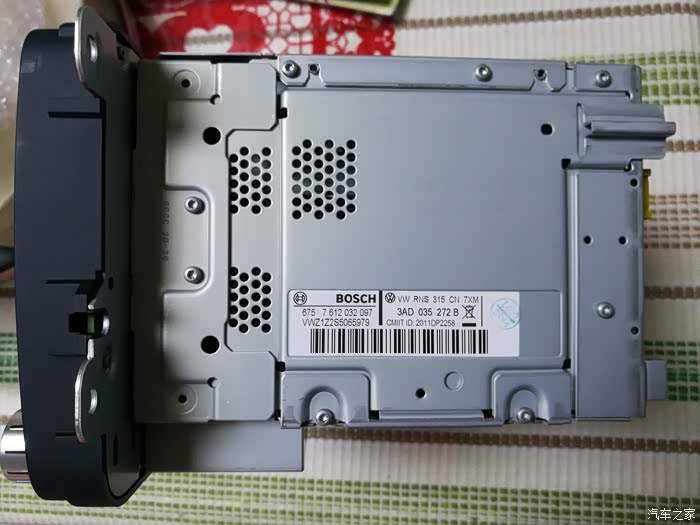

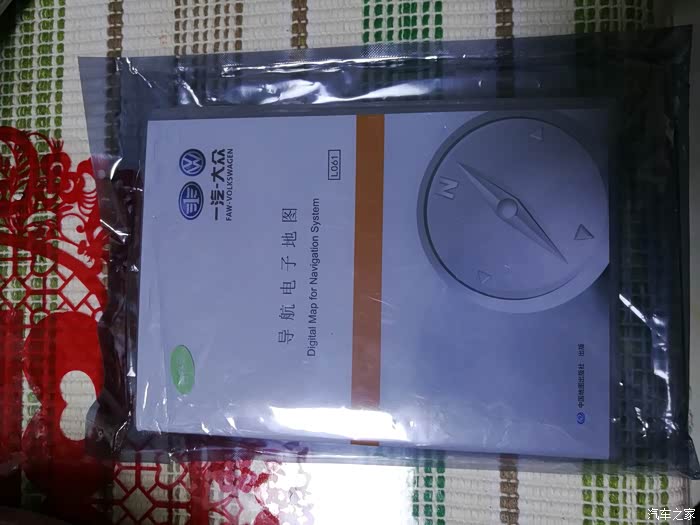

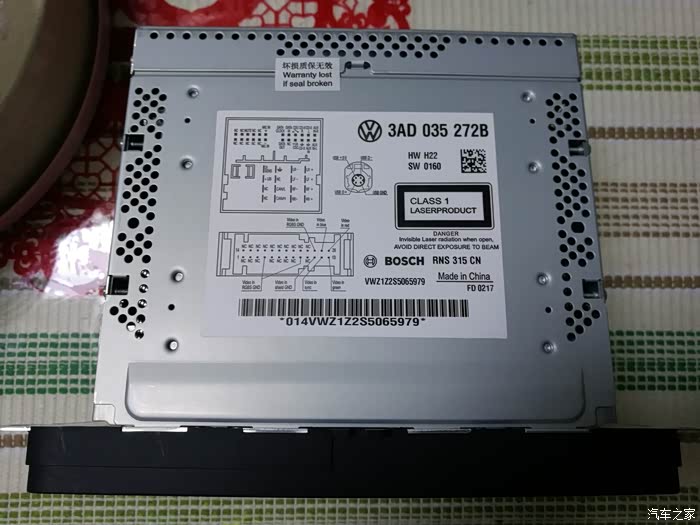

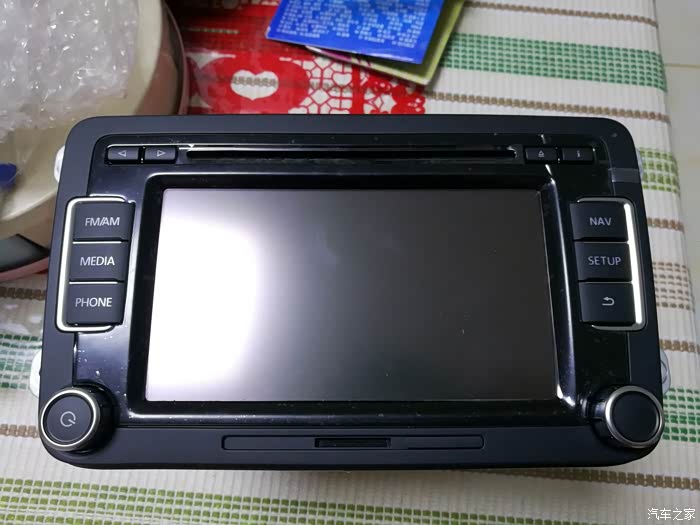

入手小朗已经有一段时间了，身为理工男，又对汽车略懂一二，遂当时提车果断全新13款改款经典1.6自动风尚，除了强行加装的真皮，其他东西全都不要，准备自己动手，考虑到后期媳妇用车，准备改导航开通后视，混迹论坛一段时间，看车友改德赛187的居多，然后是MIB，飞歌，安卓大屏等等，确实看起来效果不错，187还支持Carplay。不过本人处女座，有很严重的原厂情结，思来想去，对比了RNS315，RNS510，315内置超级蓝牙，据说音效不错，（改后体验效果确实如此，电台播出CD的效果），支持魔音电话，USB接口，不支持DVD，分辨率没有510好（毕竟一分价钱一分货），510有内置硬盘，支持DVD（个人感觉没多大用处），感觉315上完全可以用SD卡实现，而且315价格还便宜，性价比高，因此，果断闲鱼走起，800块淘到一台17年第2周的RNS315带地图卡，18款CC拆车件，成色很新，虽然贵了点，但是非常满意，先上图看看橙色

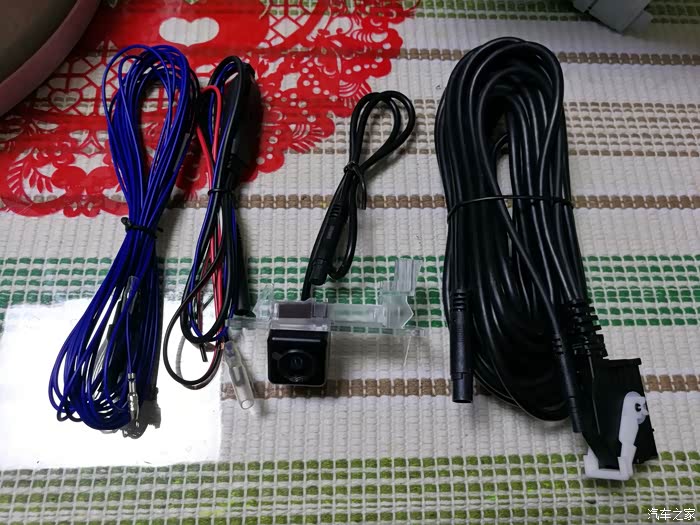

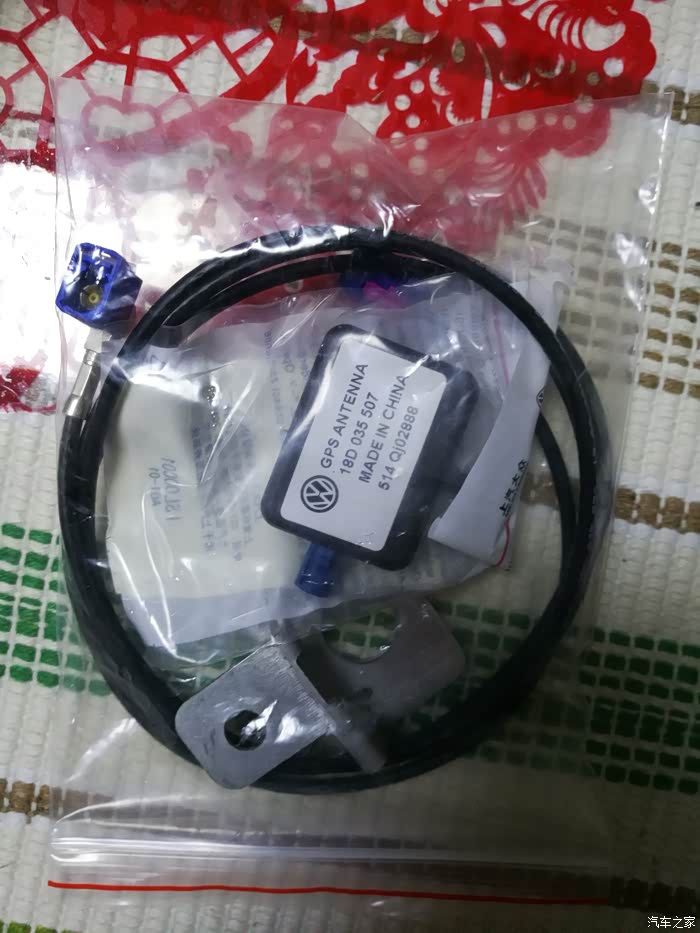

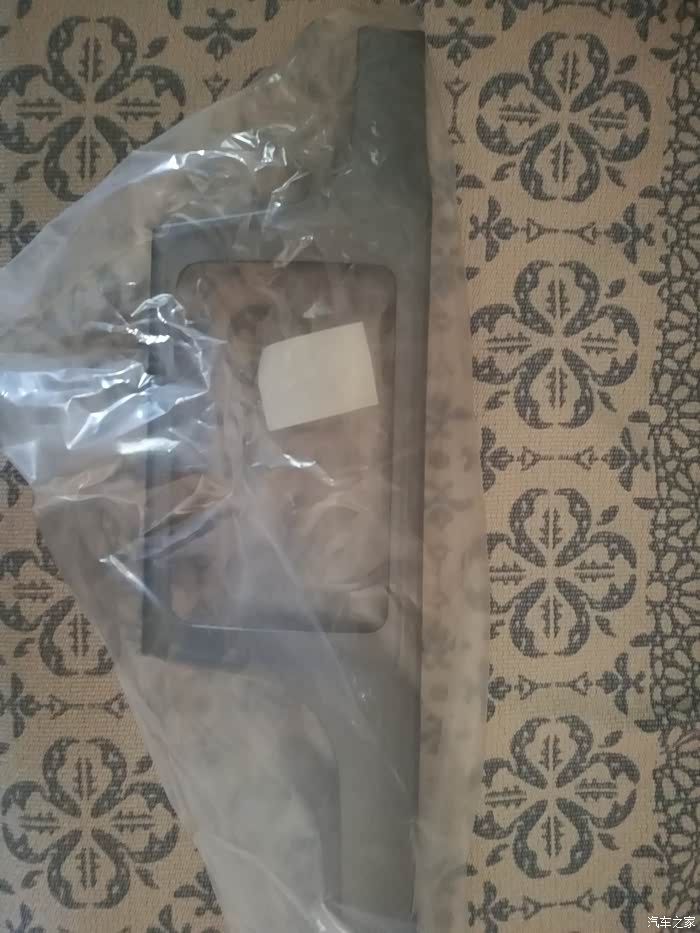

淘宝上搞一套315原厂线束，面板，GPS，蓝牙麦克，后摄像头，个人不太需要USB，而且朗逸改315没有原厂USB插口，需要开孔或者放在手套箱，不好固定，故没有采购。光头哥的，质量杠杠滴

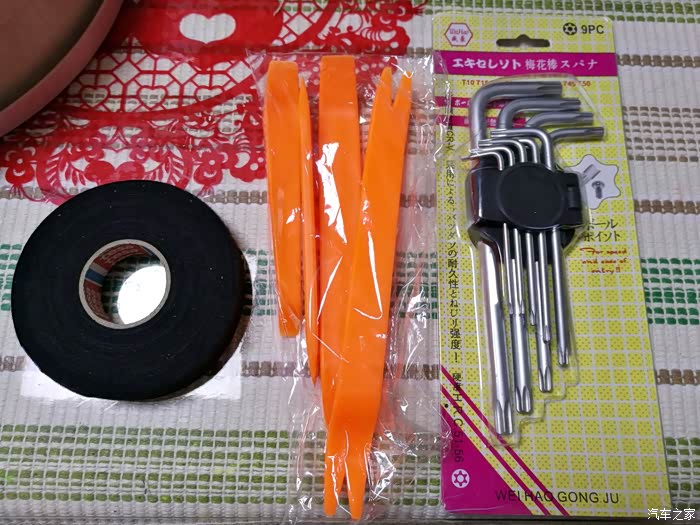

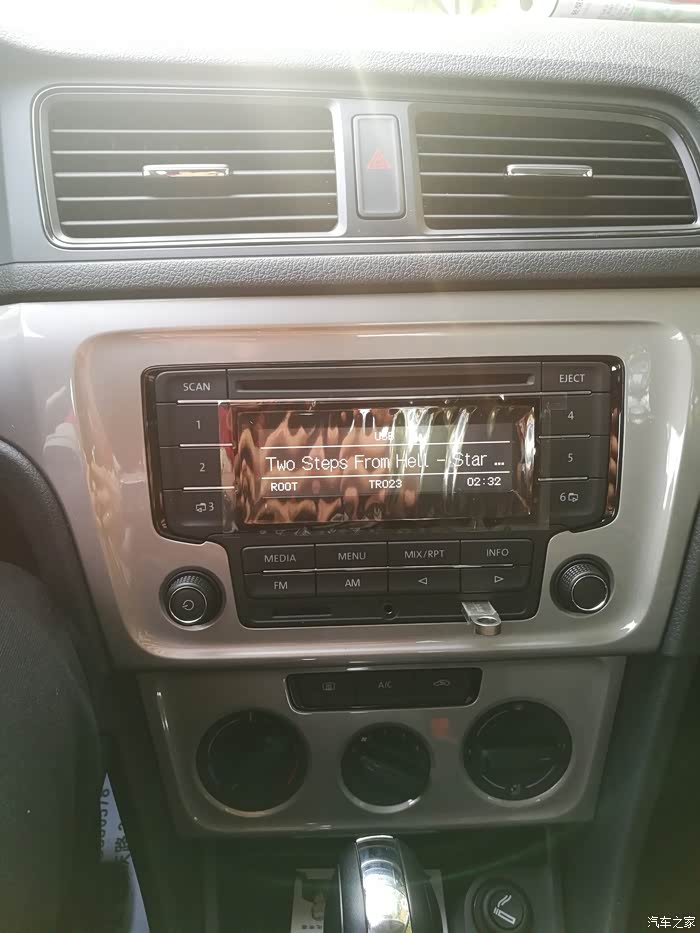

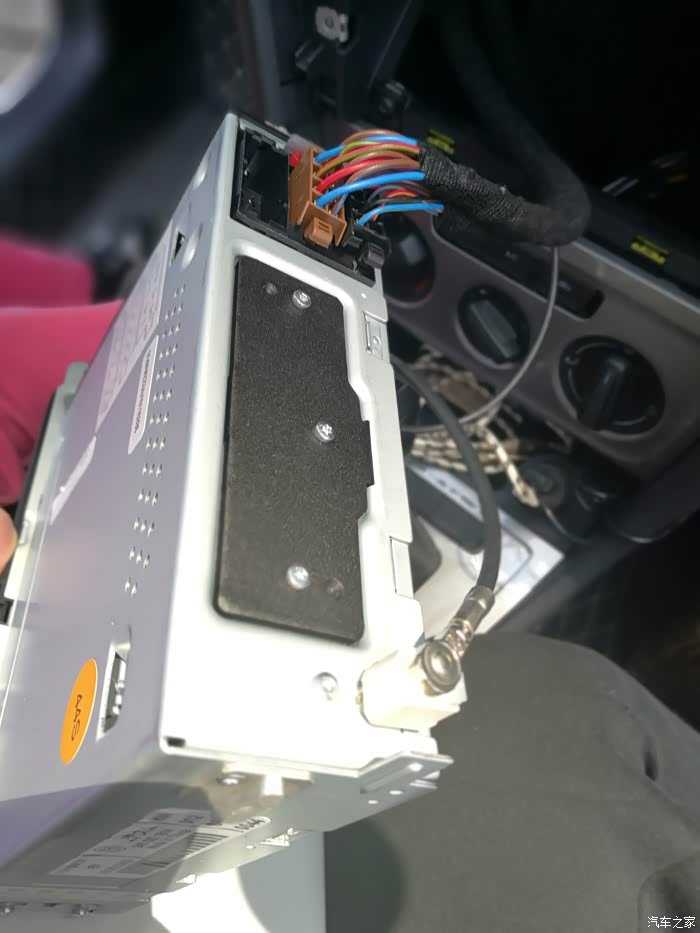

面板取下后用T20扳手拆下原车收音机的四个固定螺丝

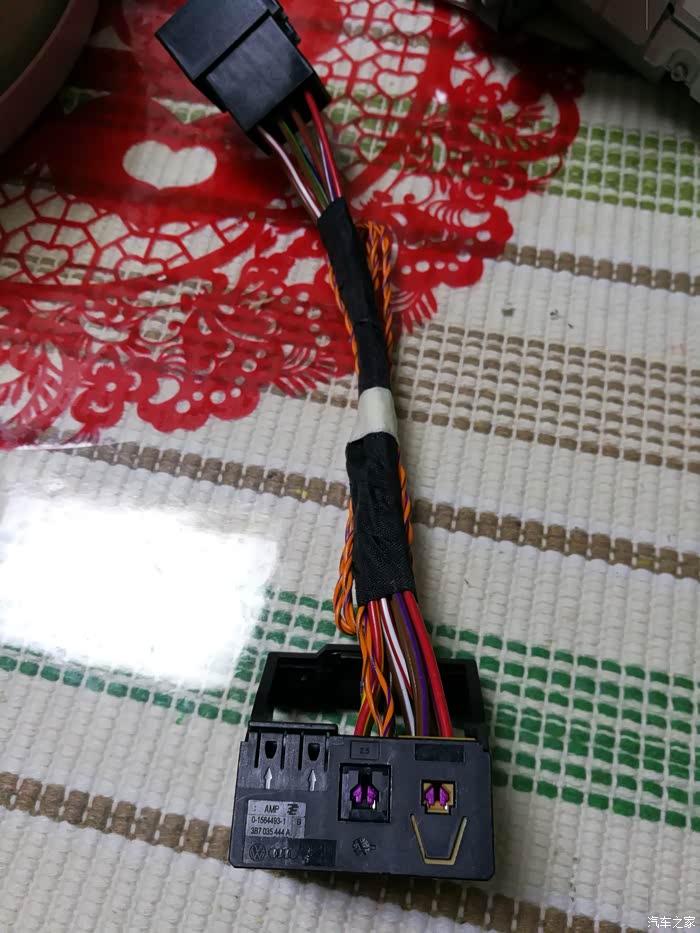

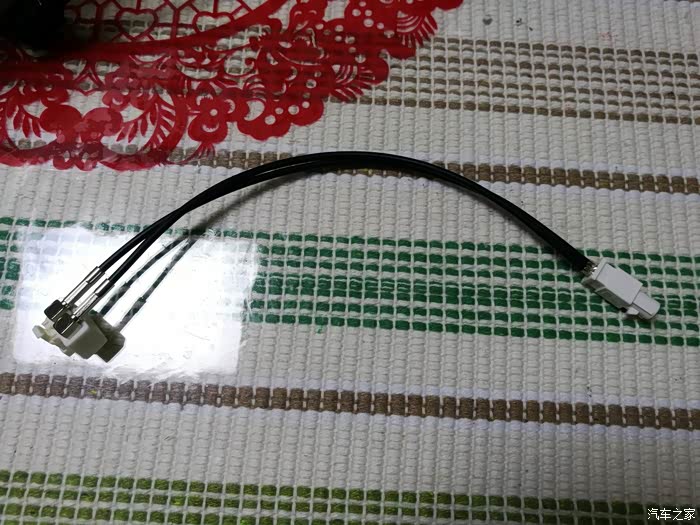

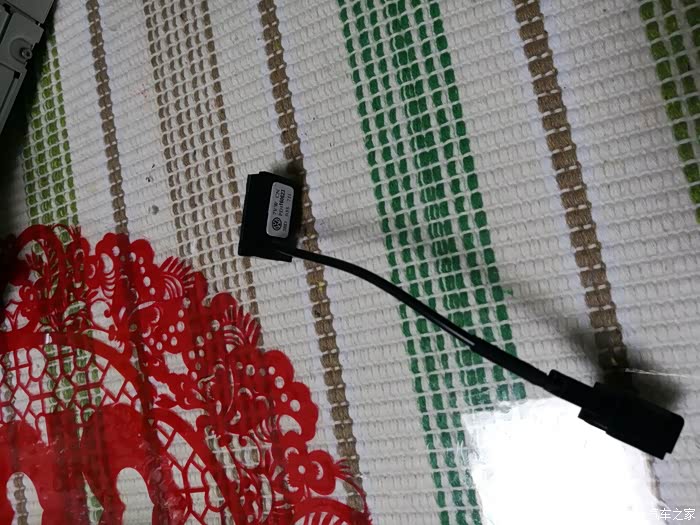

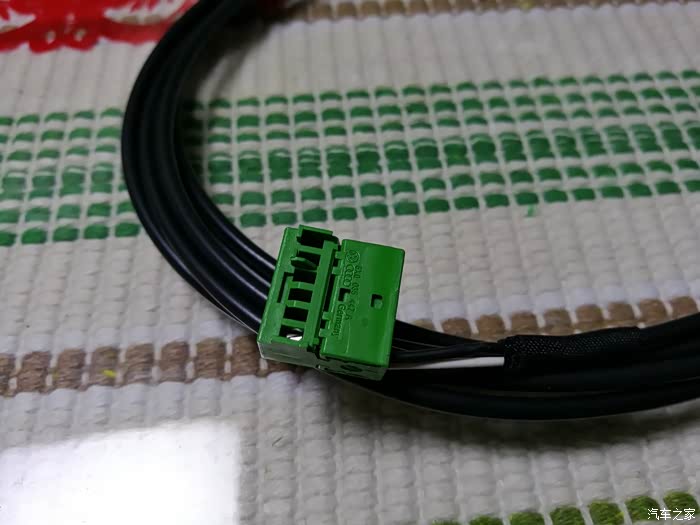

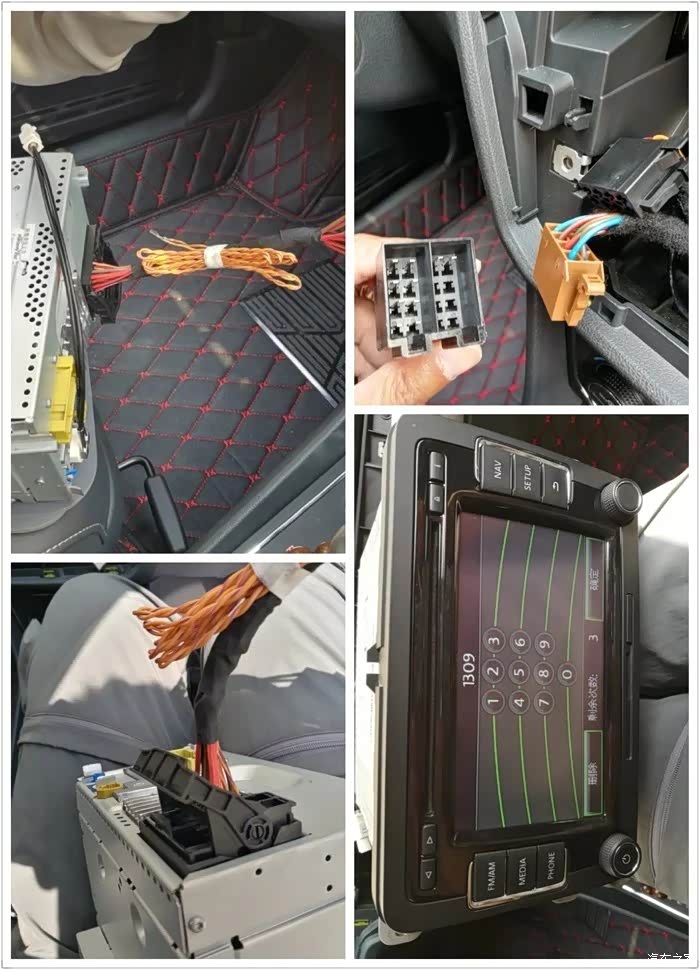

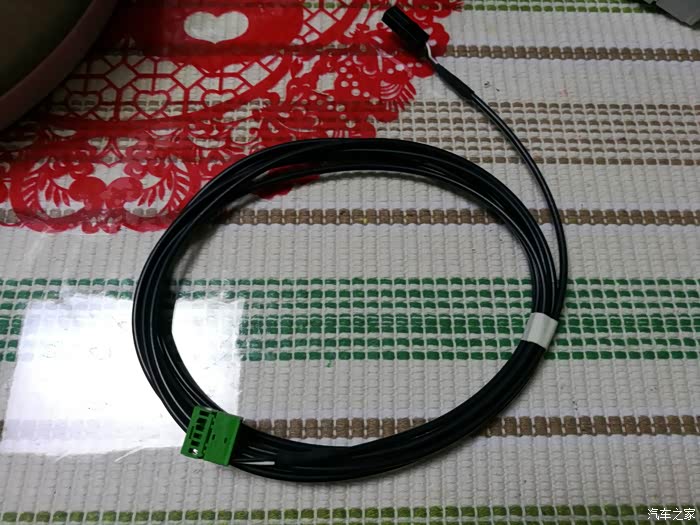

315线束，蓝牙麦克线束，GPS线束，后视线束，收音天线二合一线束上场，都是对应插口，相信车友不会插错的

所有线束先在315上插好，钥匙打到ACC，开机试一下，顺便输入开机密码激活机器，开机密码有的二手机器带着，没有的某宝上5块钱就可以查询

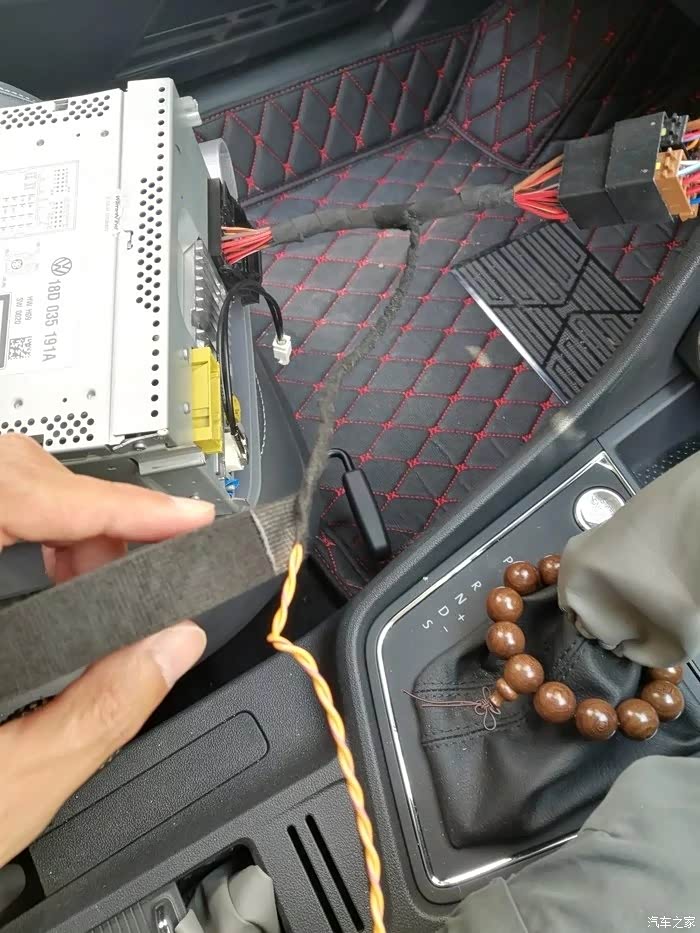

确保没有问题，用基布胶带开始包裹线束，最好都包一下，要么会异响！会异响！会异响！初次操刀没有经验，有的线束偷懒了，后来使用了几天发现早晨天凉的时候会异响，害我拆了重新缠胶带。

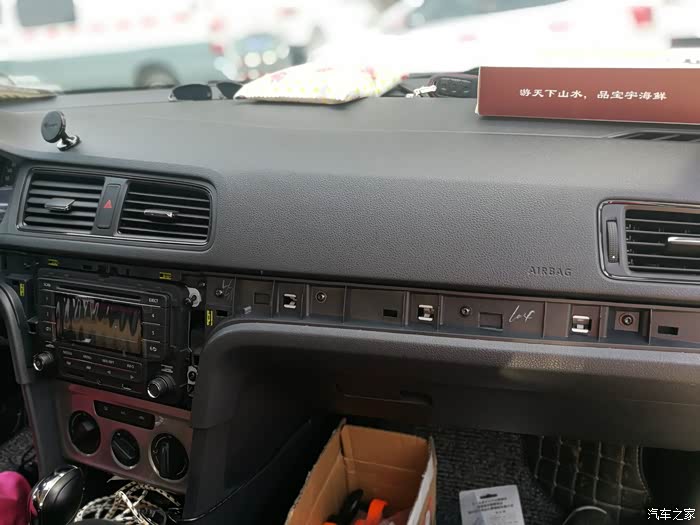

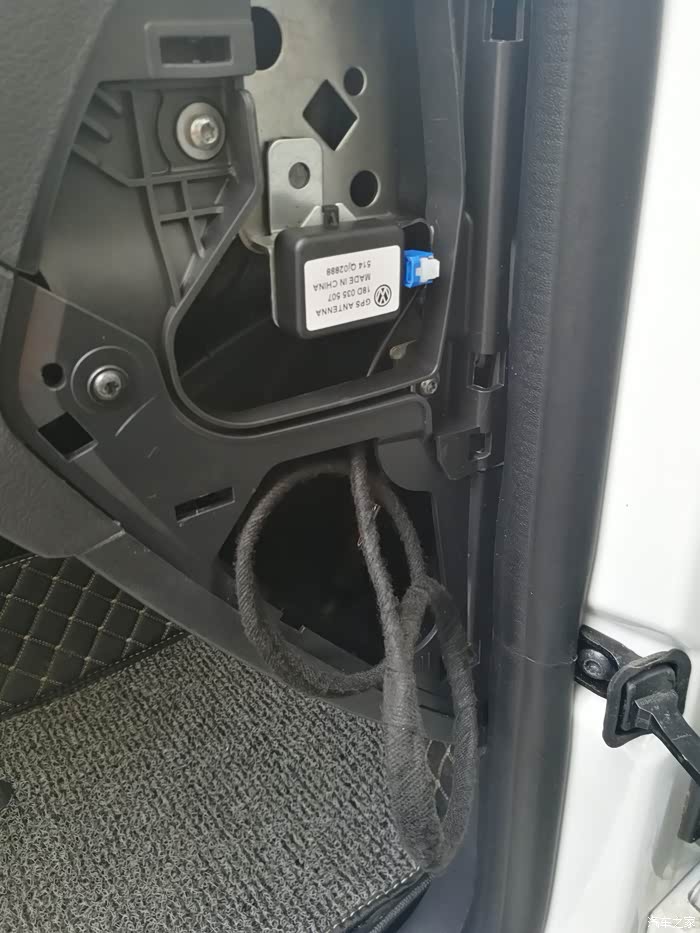

把最右侧面板撬下来，有撬孔，一看便知，把后视摄像头信号线（黑色粗线）沿中控面板下绕方向柱穿过中控到左侧面板，CAN线穿到主驾左脚上方的BCM处，GPS线束和麦克线束往右侧从中控面板下，沿着手套箱底部穿出到右侧面板。

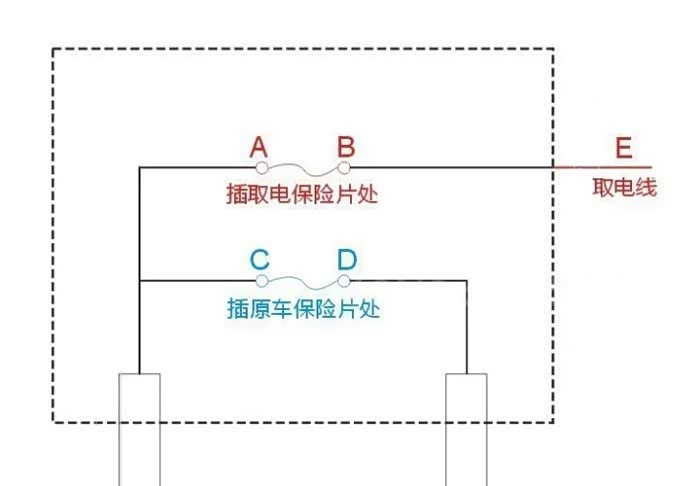

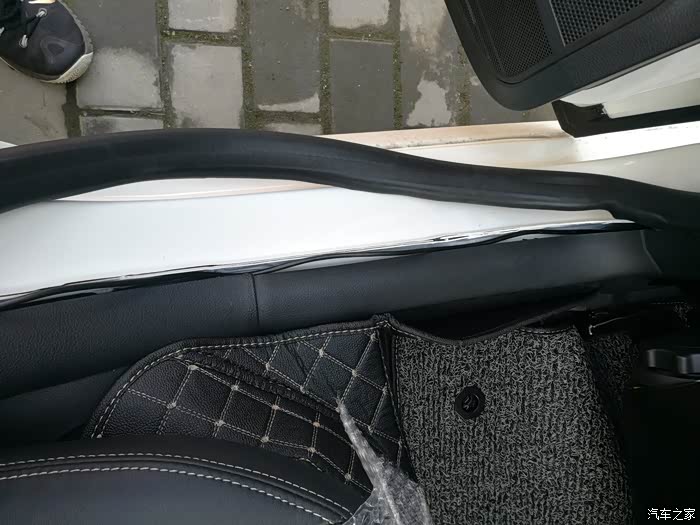

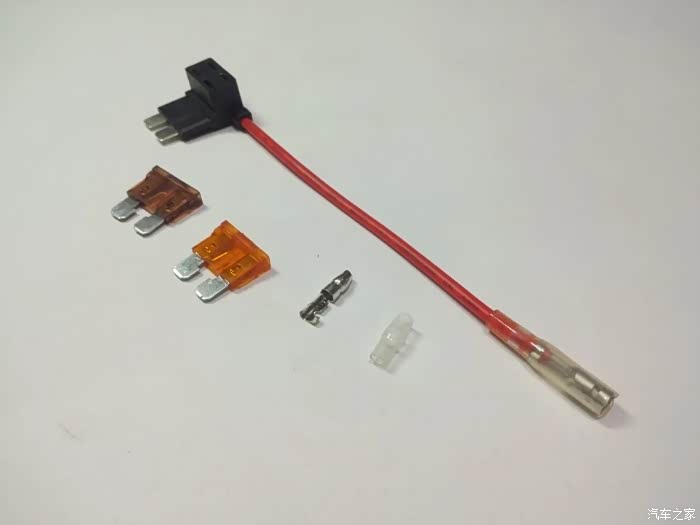

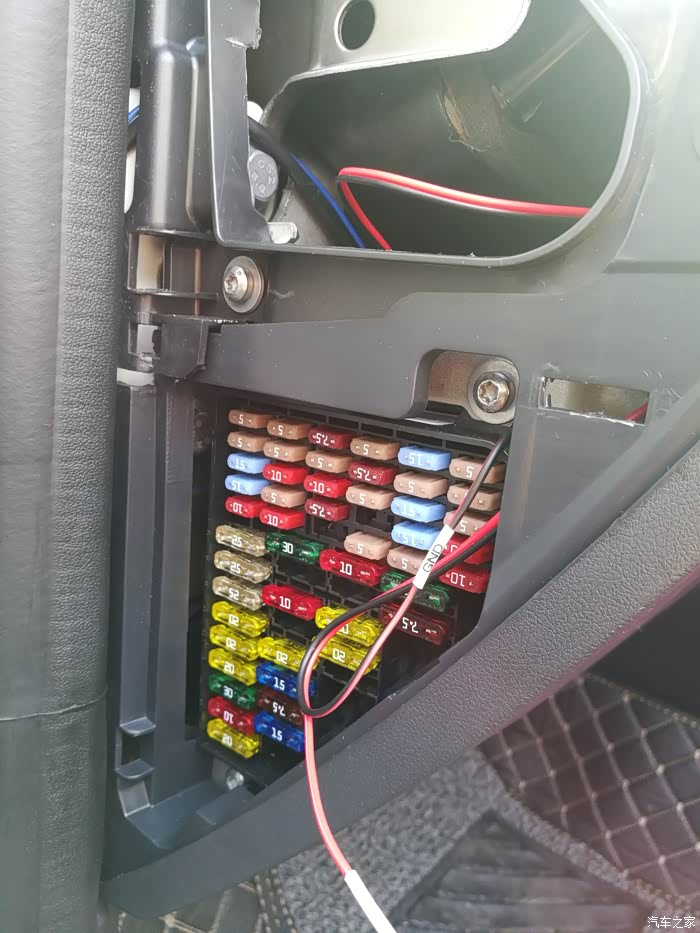

左侧线束，我从保险盒上方的缝隙里走到A柱下方，把密封胶条拉起，黑红细线，蓝色细线和黑色粗线对应接口插好，黑色粗线和蓝色细线用胶布包到一起，沿着左侧车身变槽一直往后走。红黑色细线为搭铁，固定到车身上、红色细线为电源，用保险丝取电免破线转接线接到保险盒42号上，42为ESP控制器、计价器、空车灯，应该可以满足使用另，保险取电可以最后插，先安心走线。

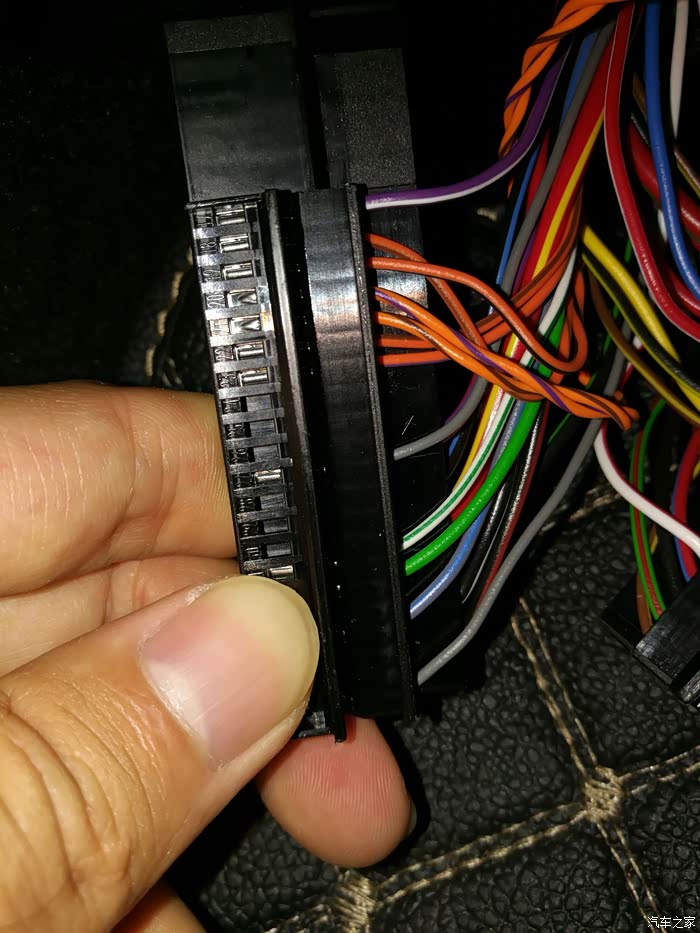

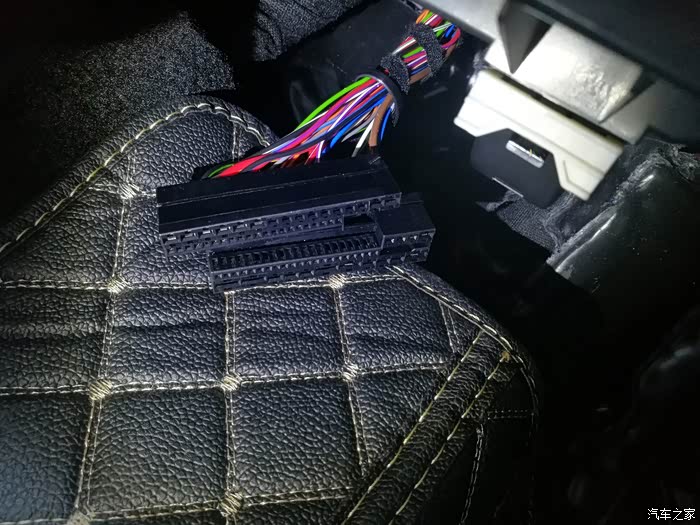

接下来，重要的一步，接网关线！这是一个考验腰力的活，空间狭小，人要躺在主驾侧车门槛上，兄弟们坚持住哦。找到BCM插口，主驾左脚上方，有两个插口，把左边白色的拔下来，然后按一下白色外壳开口的卡点，把白色外壳取下，然后可以看到BCM插头的真正面目，两半69环抱，把捆绑线束的胶带拆掉一节，腾出一点空间，然后两半向相反方向滑动，两半端子即可打开，然后将315引过来的CAN线插到端子的孔中，橙紫色插20号孔，橙黑色插21号孔

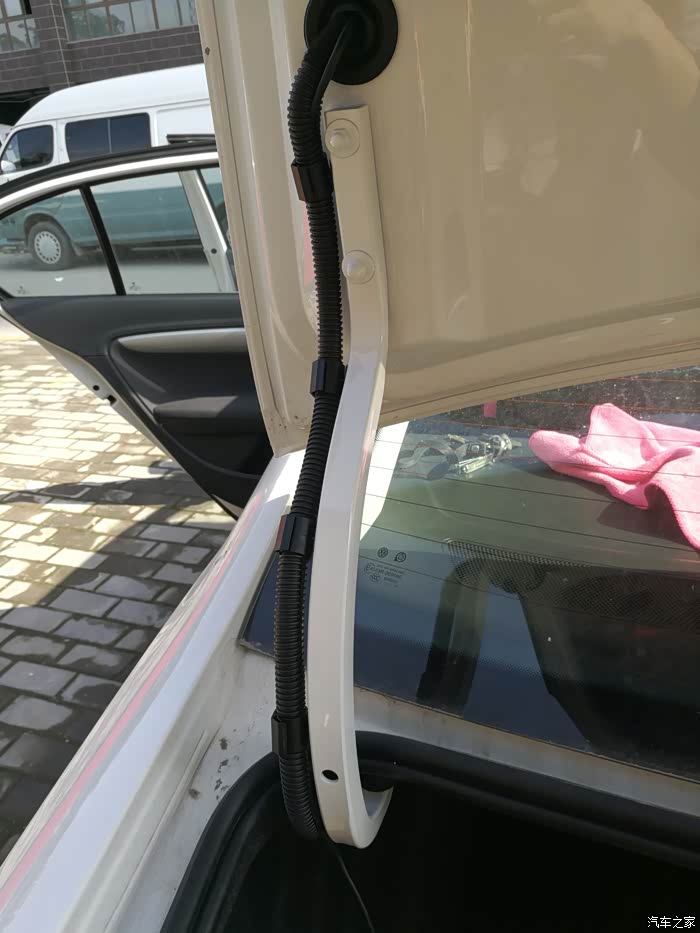

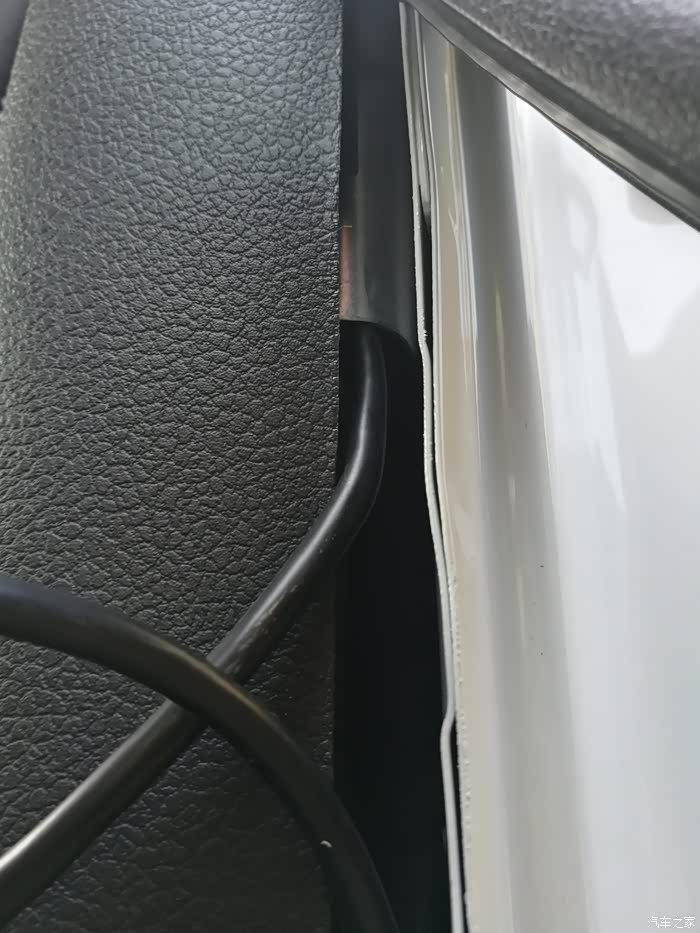

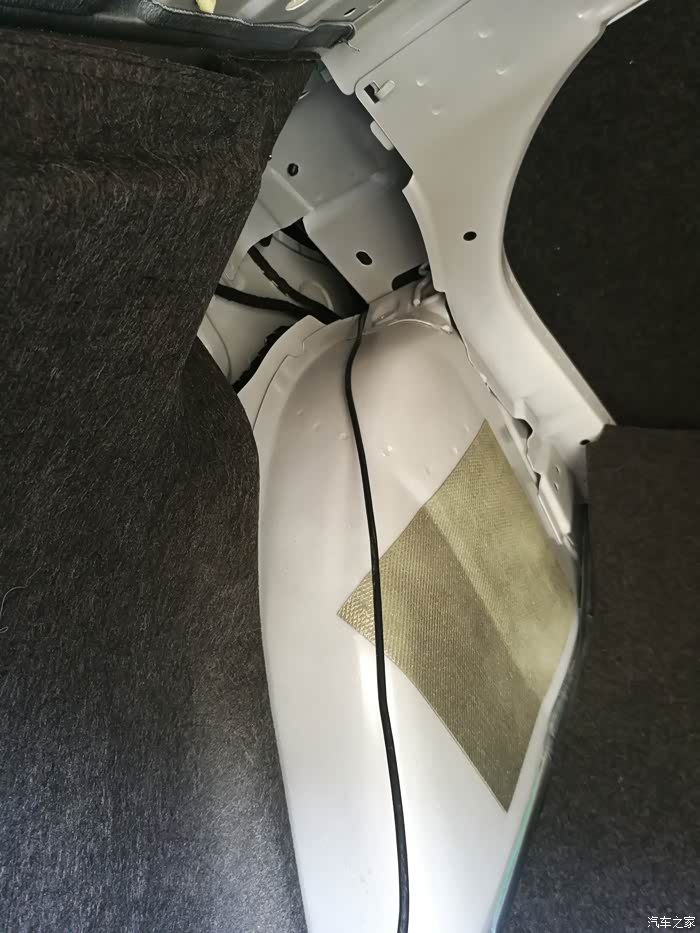

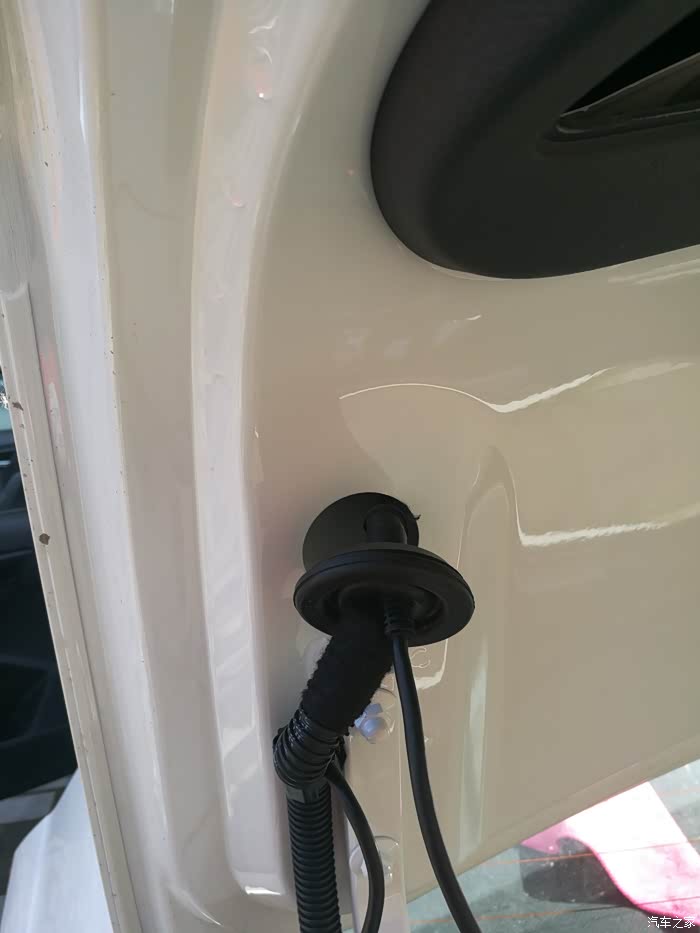

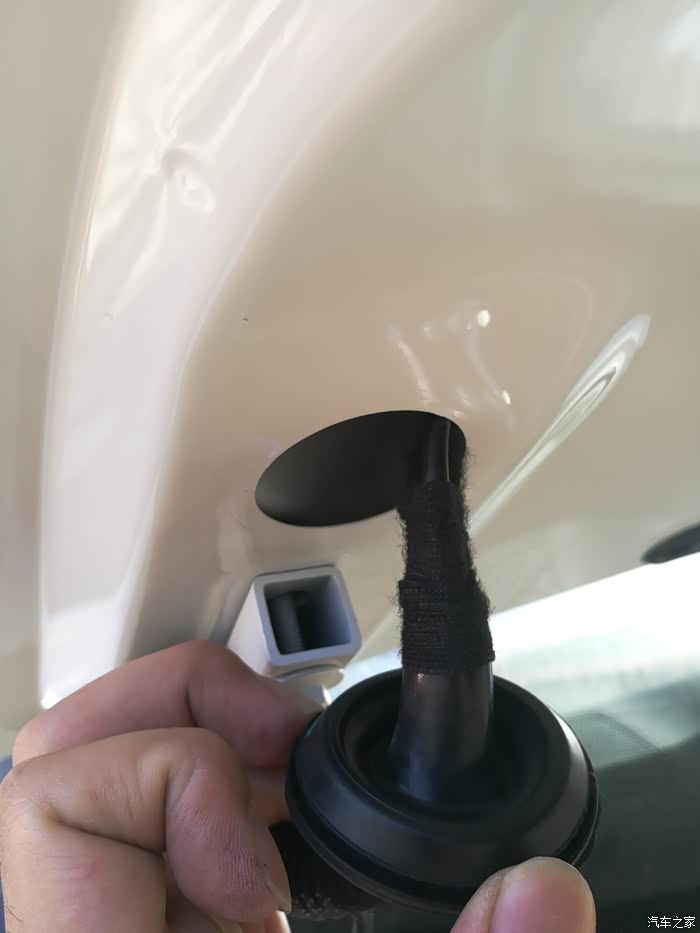

CAN线接好以后开始往后面走线，将密封胶条拉起，沿着车身框缝隙将黑色粗线和蓝色细线一起往后备箱走

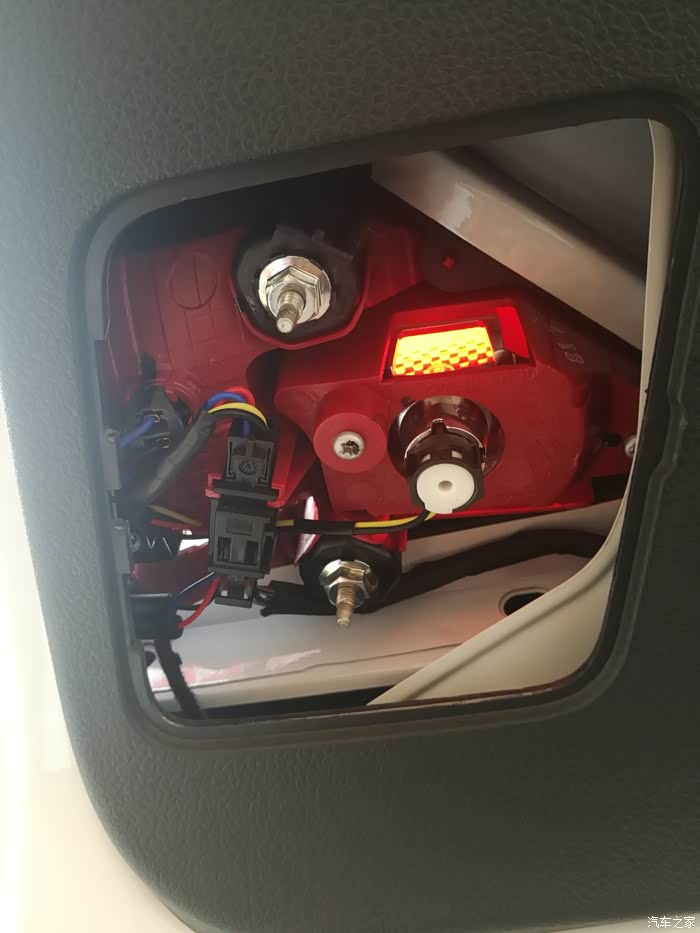

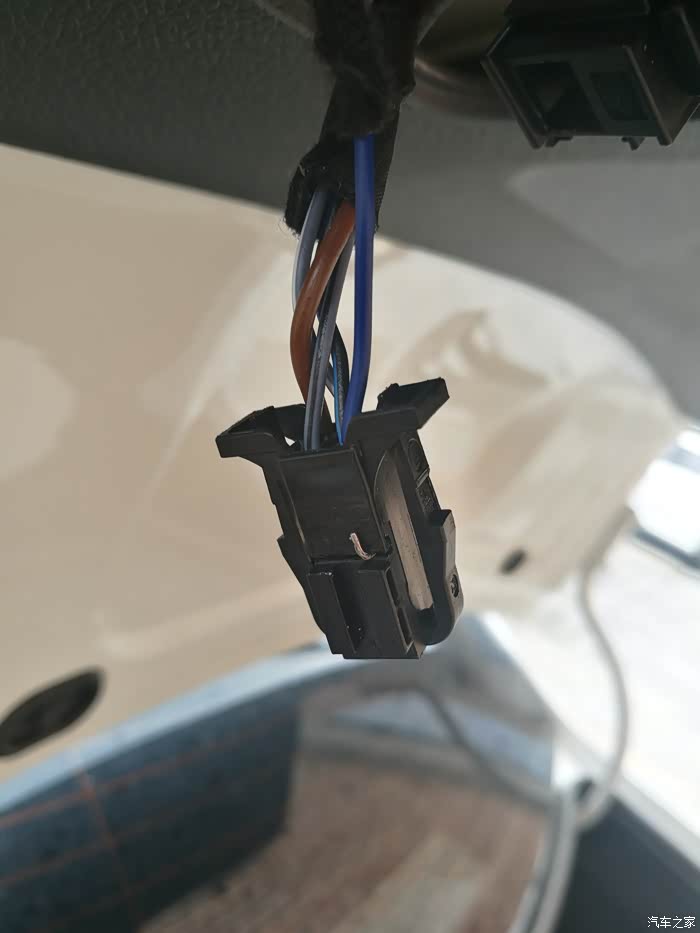

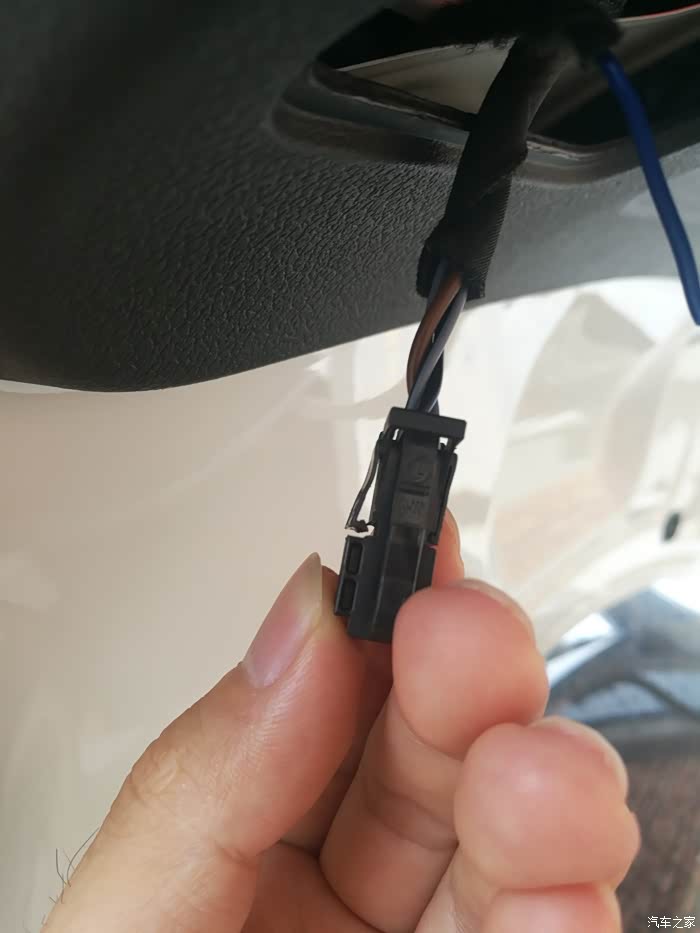

将后备箱盖左侧小塑料盖拆下来，把左侧牌照灯撬下来，可以很方便的将后视信号线穿进去，黑色粗线比较硬，不会卡在里面，所以不用拆整个后备箱盖塑料盖板。将原车牌照灯泡拆下来，两个导电架是插在灯板槽里的，直接拔下来，对应插到摄像头牌照灯里就可以了。然后把牌照灯的摄像头黑色粗线与前边引过来的黑色粗线对插，用胶带包一下，牢固可靠，使用放心蓝色倒车灯信号线和插头上的蓝黑色线并到一起，为了免破线我把插头上的锁止扣翘起，然后把信号线穿进去后用锁止扣压住，完美免破线。

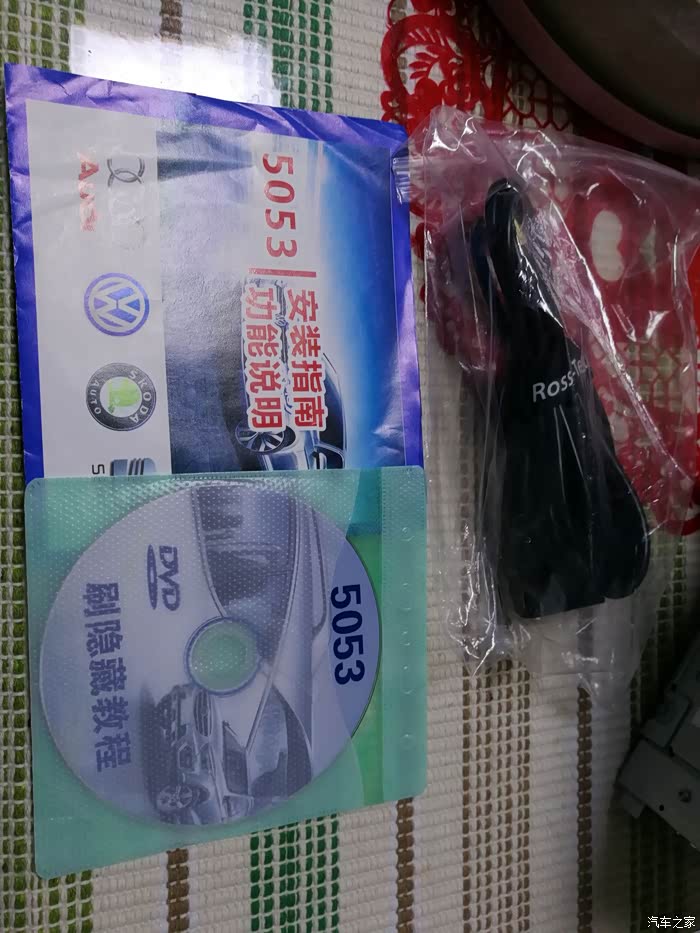

所有线束连接完毕之后，把面板，盖板，密封胶条复原。到此，该5053上场了

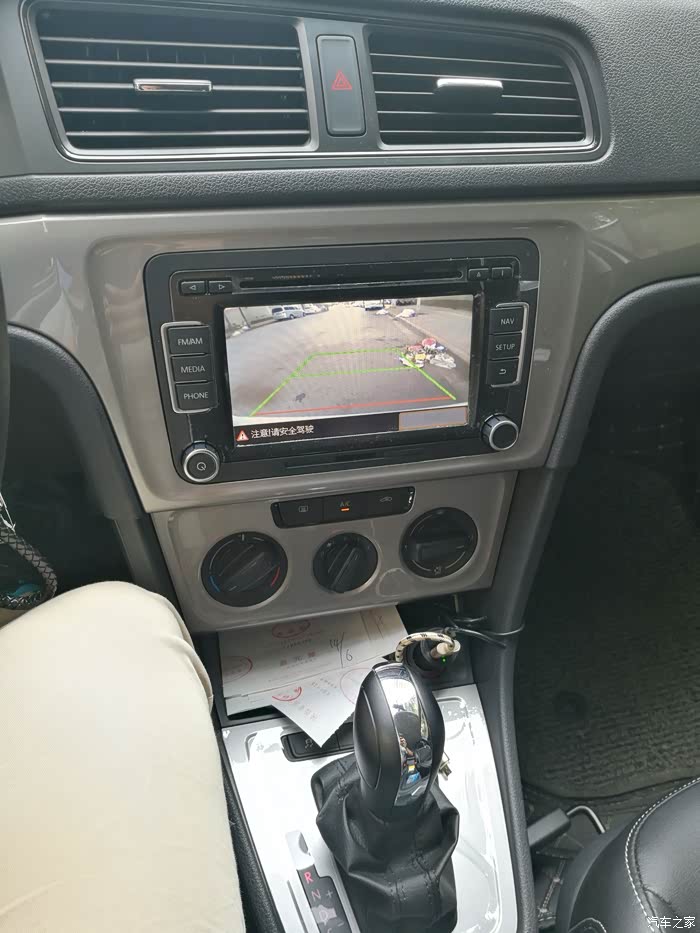

按照教程安装5053驱动，VCDS软件，抱上笔记本电脑到车里，关闭车门，将5053连到车辆OBD插口上，打开车钥匙到ACC档（拧一下就行，不用着车），然后打开VCDS软件，先检测连接状态，然后全车扫描，在进入功能模块，选择19CAN线，进入列表，将37导航和56收音前打勾，保存退出，然后再进入37导航，选择编码控制，将第3位Bit6前面打勾，退出，按照提示，编码已接受，大功告成。踩刹车，切倒档就可以看到完美后视了
自己一个人折腾了一下午，有些照片漏拍了，还请各位见谅。车友们有问题的，欢迎随时咨询，请版主加精
