新凯越免破线无损改装自动恒温空调2015版(附接线图)

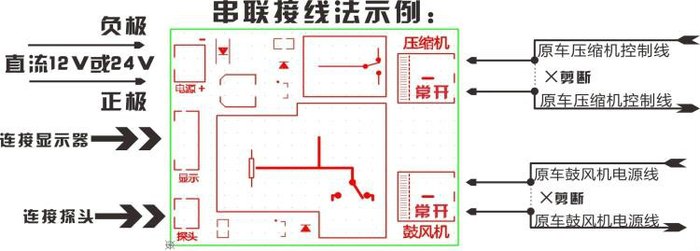

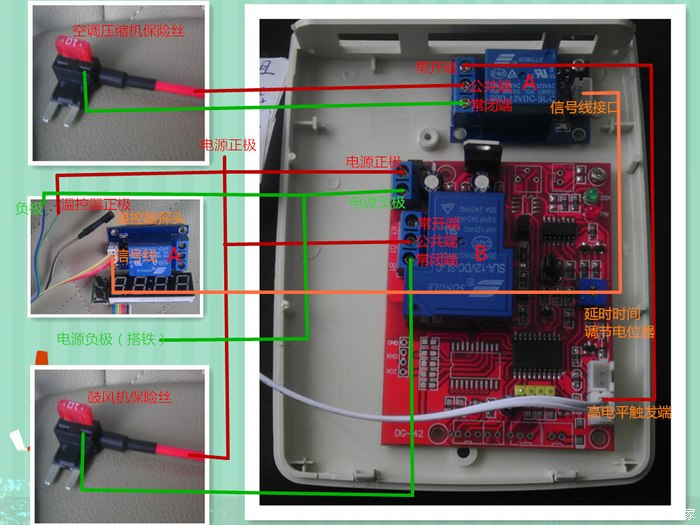

接线图在***最后

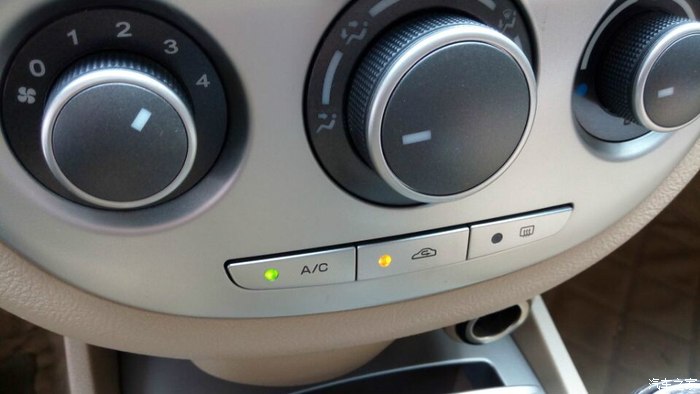

买了车后进行了适当的改装,其中免破线无损改装自动恒温空调受到了广大车友的热情回应,也帮几个车友做了几个改装,回响还不错,主要是接线简单,功能强大,不破线,不影响保修,拆除也方便,五分钟就要搞定。现在又推出的2015加强版,安装更为简单,功能也更强大,更美观,没有理由独享,特重新在我的车上进行了试验安装,效果很好,特发上论坛,与各位车友共享。
以前的帖子,做线部分可以参照以前的帖子:
新凯越白自经作业免破线改自动空调导航倒车影像雷达记录仪贴膜
http://club.autohome.com.cn/bbs/thread-c-875-26645799-1.html
新凯越免破线无损改装自动空调2013年前最终完成版
http://club.autohome.com.cn/bbs/thread-c-875-27002957-1.html
2015版功能介绍:
电气性能参数:
1、工作电压:12V版本工作电压为10~15V,24V版本工作电压为20~28V。
2、温度显示范围:-40~120度,分辨率0.1度
3、控制温度范围:-25~110度,分辨率0.1度
4、电压功能量程:10~30V,分辨率0.1V。
5、继电器负载能力:压缩机继电器20A,风机继电器30A。
6、线材的长度:显示屏到控制板的数据线长1.5米,探头线长1.5米,温控器工作电源线长1米,两条粗2.5平方mm控制线长1米。
功能使用说明:
1、设定温度的调整
在正常显示状态下,短按SET并松手设定温度减1度,显示出来并闪烁,短按UP键并松手设定温度加1度,显示出来并闪烁。在设定温度闪烁的时候可以再次按下SET键和UP键进行加减设定温度,设定温度闪烁显示一会后,会自动保存并返回正常显示状态

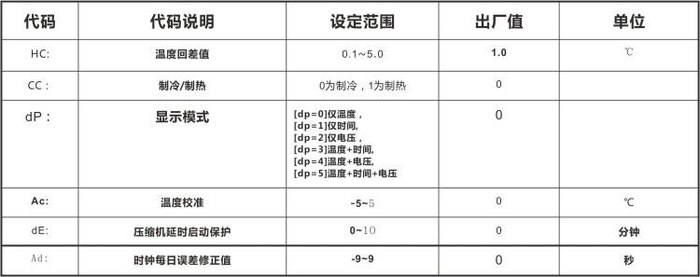

2、调整温控功能的各项参数
(回差->工作模式->显示模式->温度误差较准->电压误差较准->压缩机启停延时->关机状态下两个继电器的状态 )
在正常显示状态下,按下SET键1秒钟,松手后进入温控功能的各项参数设置。此时显示回差值HC:1.0,按下UP键进行调整回差值,范围0.1~5.0度。再按SET键,此时进入控制模式CC: 0,按UP键进行改变数值,0为制冷模式,1为制热模式。再按SET键,此时进入显示模式的设定dp: 0,按UP键改变数值([dp:0]仅温度,[dp:1]仅时间,[dp:2]仅电压,[dp:3]温度+时间,[dp:4]温度+电压,[dp:5]温度+时间+电压)。再按SET键,此时进入探头温度较准Ac: 0,按UP键进行调整数值,正值为增加,负值为减小,0则是不较准,单位是度。再按SET键,此时显示电压表功能的较准值并闪烁,同样正值为增加,负值为减小,0则是不较准,步进为0.1V。再按SET键,此时显示压缩机启停延时dE: 0,按UP键进行调整数值,单位是分钟。再按SET键,此时显示关机后继电器状态的自定义功能,(OF:00两个继电器都是关断状态。OF:10风机继电器接通压缩机继电器断开。OF:11两个继电器都是接通状态)。调完关机后继电器状态后,最后再按一下SET键,即保存所有设置的数据并返回正常显示状态。
3、时钟功能的调整(分钟->小时->日->月->每日误差较准)
在正常显示状态下,按下SET键3秒钟以上,松手后进入时钟功能的调整,此时“分钟”闪烁,按UP键调整分钟。按SET键进入“小时”的调整,“小时”闪烁,按UP键调整小时。按SET键进入日期调整,注意此时中间的“冒号”熄灭,以区别于时间,“日”闪烁,按UP键调整。按SET键,“月”闪烁,按UP调整月。再按SET,进入每日计时误差较准功能Ad: 0,按UP键调整数值,从-9~9,单位是秒,0则为不较准。如调为Ad:-5,即是每天自动减慢5秒钟,每日误差较准功能要求距离上一次通电工作不超过30天。
4、关闭温控程序
在正常显示状态下,按下UP键1秒钟以上,松手后即将温控程序关闭,显示器将交替显示-OFF和当前室温。然后两个继电器的状态将根据OF选项来确定状态(OF:00两个继电器都是关断状态。OF:10风机继电器接通压缩机继电器断开。OF:11两个继电器都是接通状态)。想退出关机状态,按UP键即可重新打开温控程序。




实物图:

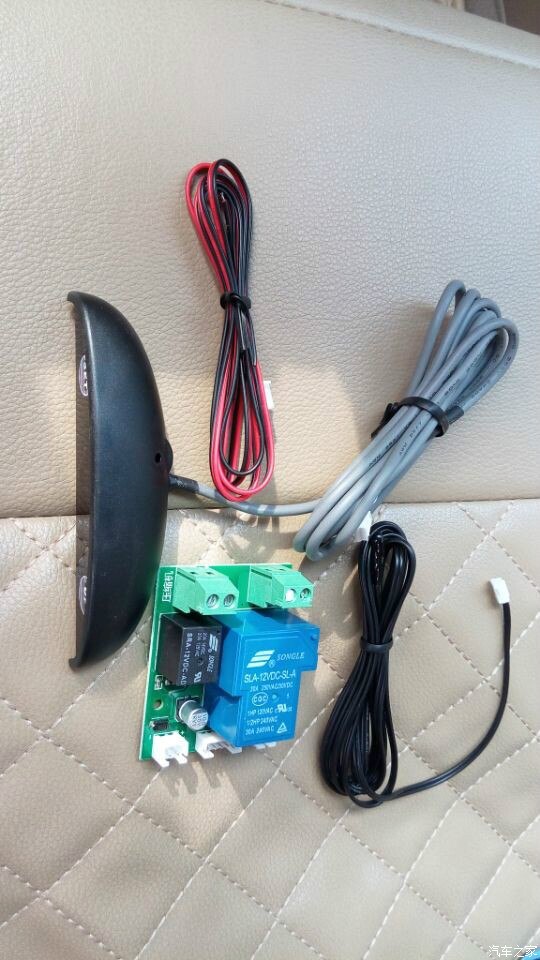

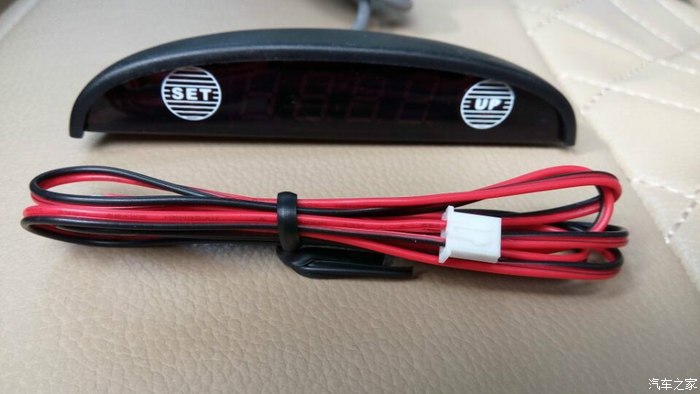

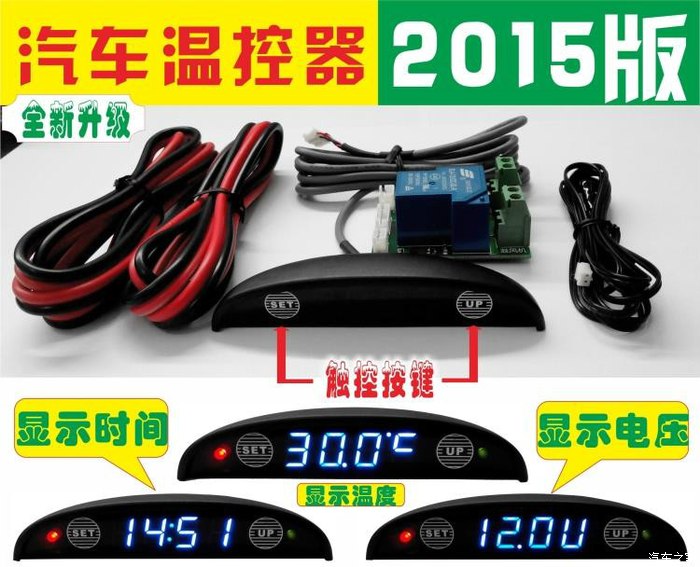

全家福

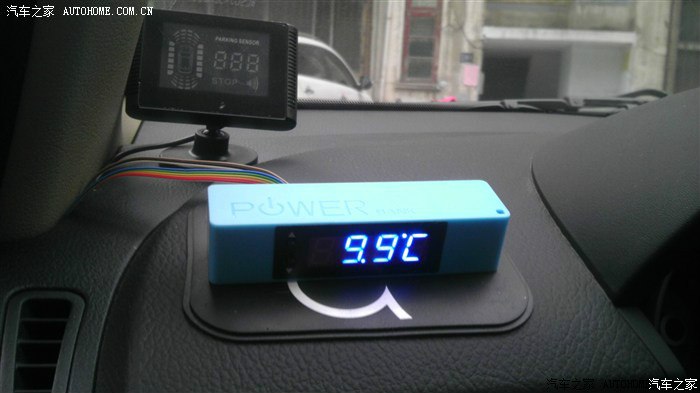

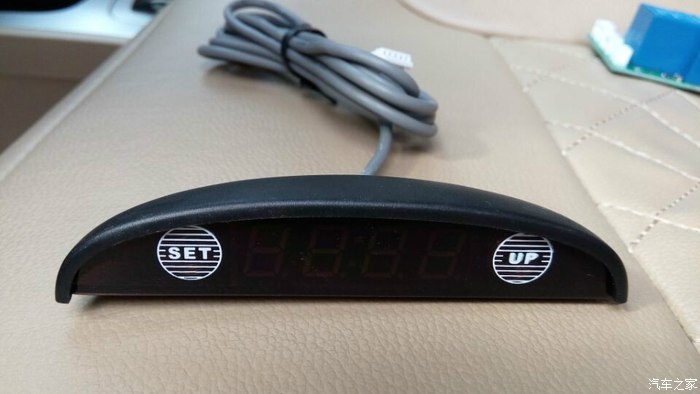

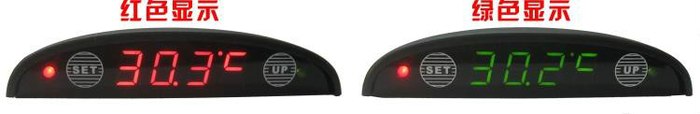

显示屏:

以前的显示屏没有外壳,除非嵌入式安装在中控上,不然影响美观,但嵌入式安装太麻烦,要拆中控,我之前的几个都没拆中控,面是自己费了老劲自己用移动电源外壳做的外壳。

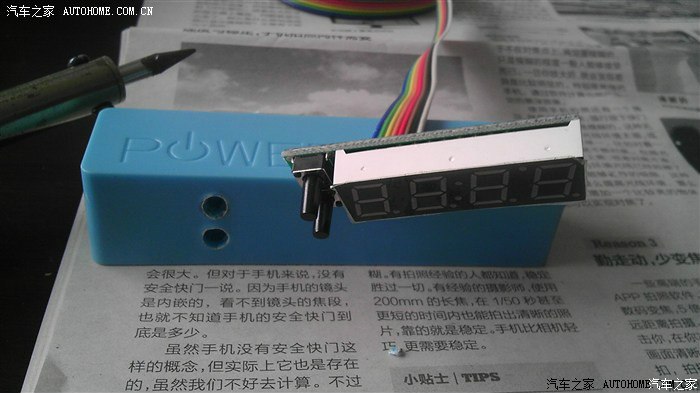

这是以前手工做的外壳

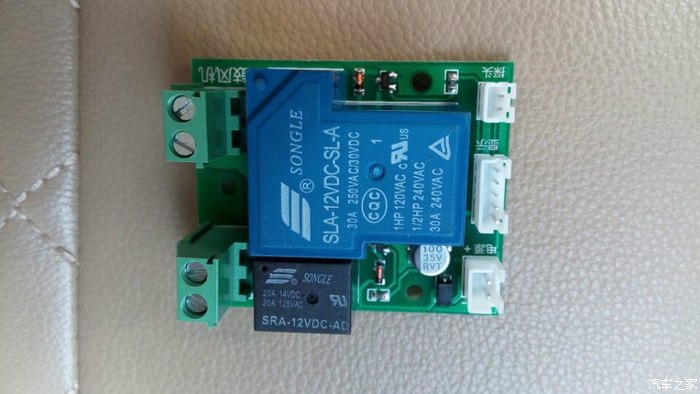

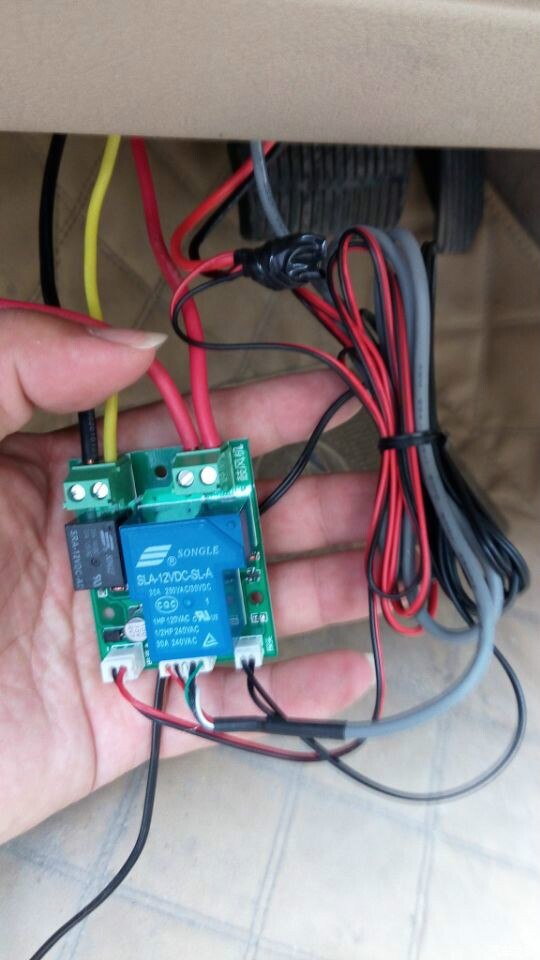

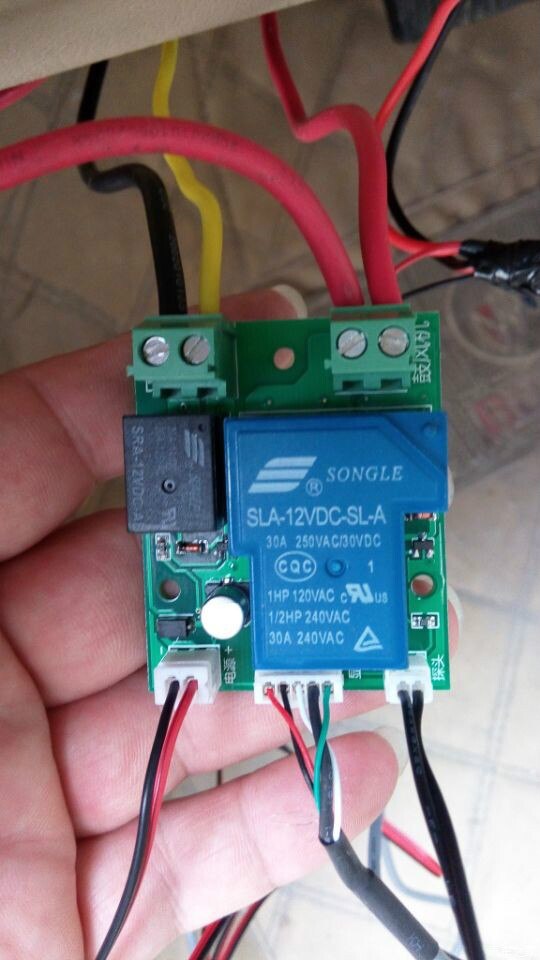

主控部分,两个继电器,其中风机的继电器是30A的,空调压缩机的继电器是20A的,克服了第一代第二代继电器功率小的缺点(第一代10A,单控。第二代20A,双控)。

驾驶员旁边的保险丝盒,里面有各种保险丝,我用的是F10空调压缩机和F22鼓风机保险丝。把这两个的电线接到主控上的压缩机和鼓风机接口上,从面达到通断的效果。要用到接电铲子,淘宝上有,其中负极的接线是自己做的。

把从保险丝过来的电线接到主控上的接口上。

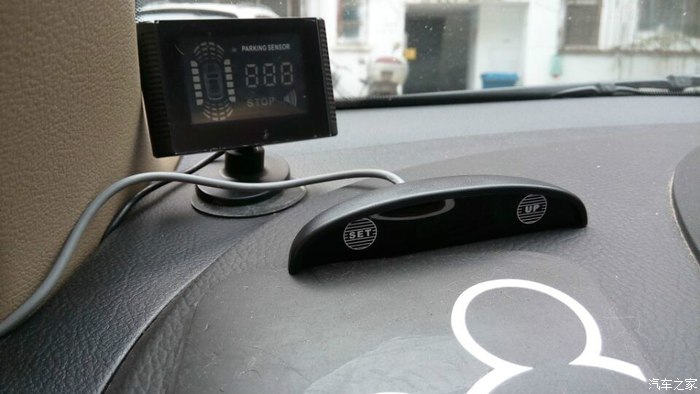

显示屏从边走线放在驾驶员前方左侧

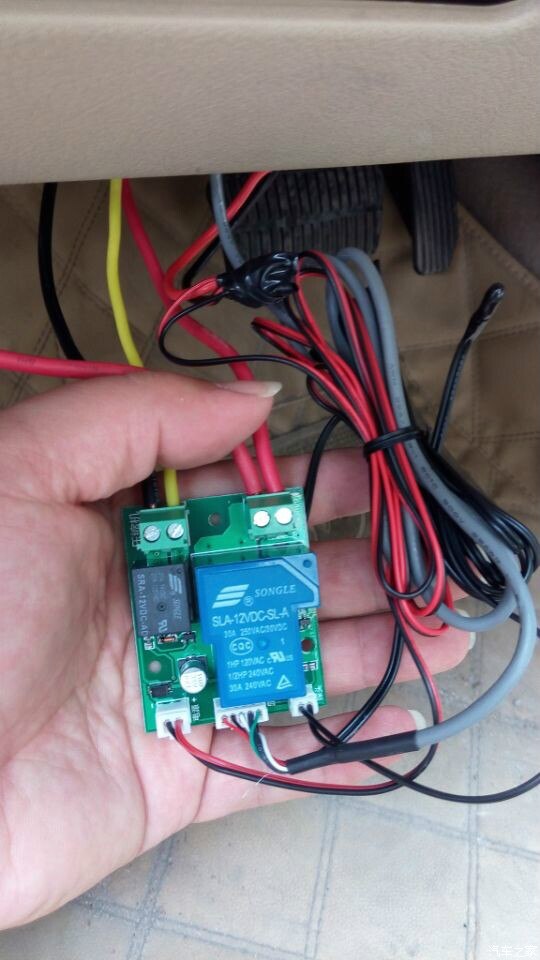

信号线,电源线,温控探头接好

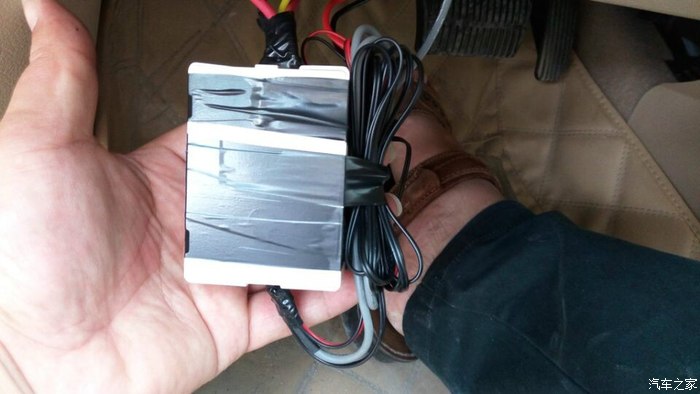

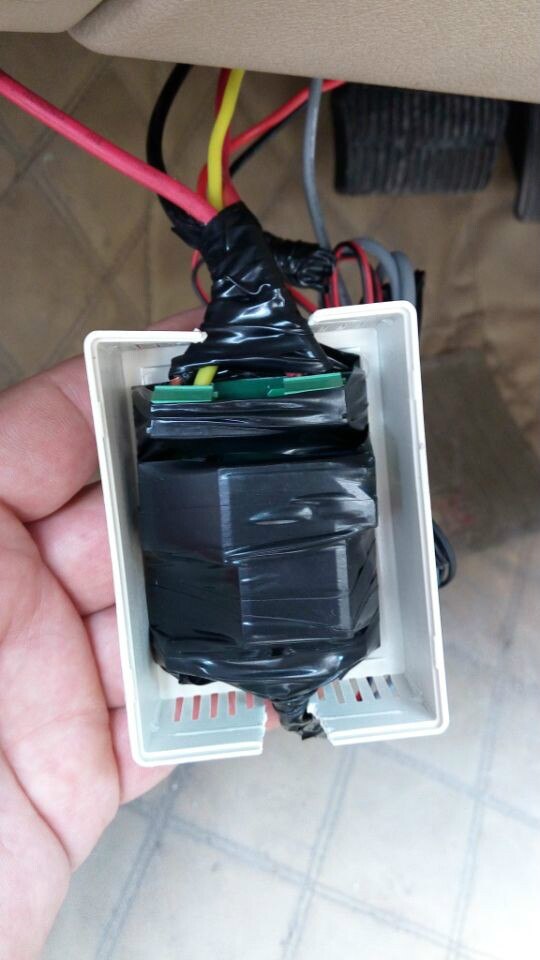

整理一下线,把主控部分找了个合适的小盒子放里面。





我把主线部分放在方向盘下面的空间里,用双面胶粘上,温控探头也放在方向盘下,图片忘拍了

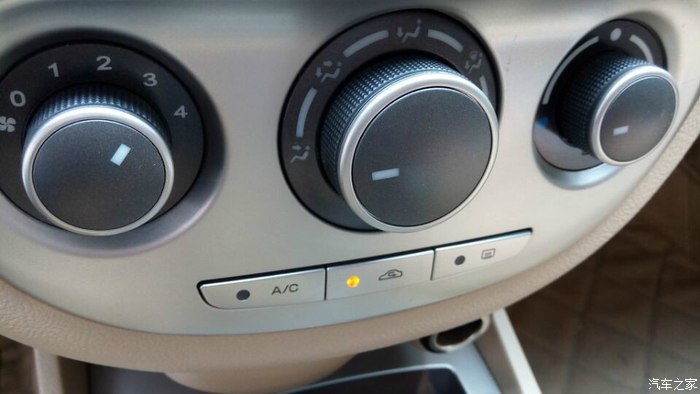

开机测试

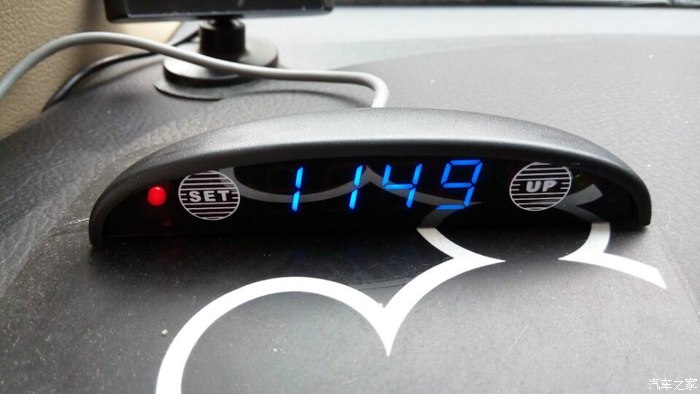

时间:

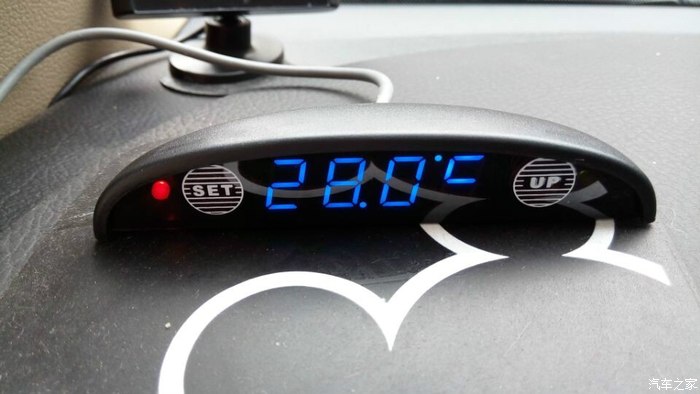

车内温度:

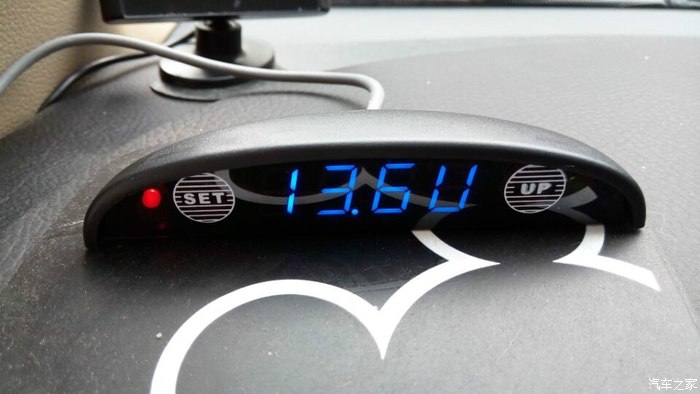

电压:

设定制冷模式,25度,回差1度,当车内温度达到26度时,空调继电器通电开始工作,当车内温度降到24度时,空调继电器断开,空调停止工作。

制热模式:设定25度,回差1度,当车内温度低于24度时,风机继电器通电,风机开始工作制热,当车内温度升到26度时,继电器断开,风机停止工作,当温度再次降到24时,风机继电器再次通电开始工作。
今天刚完工,有些照片没拍,有时间补拍下,另外把怎么制作保险丝接线部分给大家再补习一下。
今天把制作保险丝接线部分给大家发图,因一直没时间,保险丝接线部分的图一直没来得及给大家上,今天特的加个班把这部分图给大家上了。
最新版的温控器接线比起第一代第二代来说,功能更强,但接线已经简化很多了,话不多说,先上图

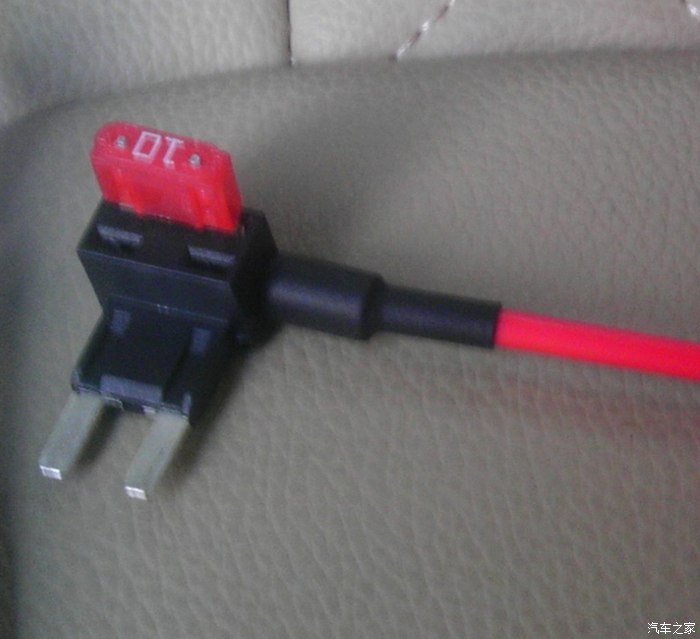

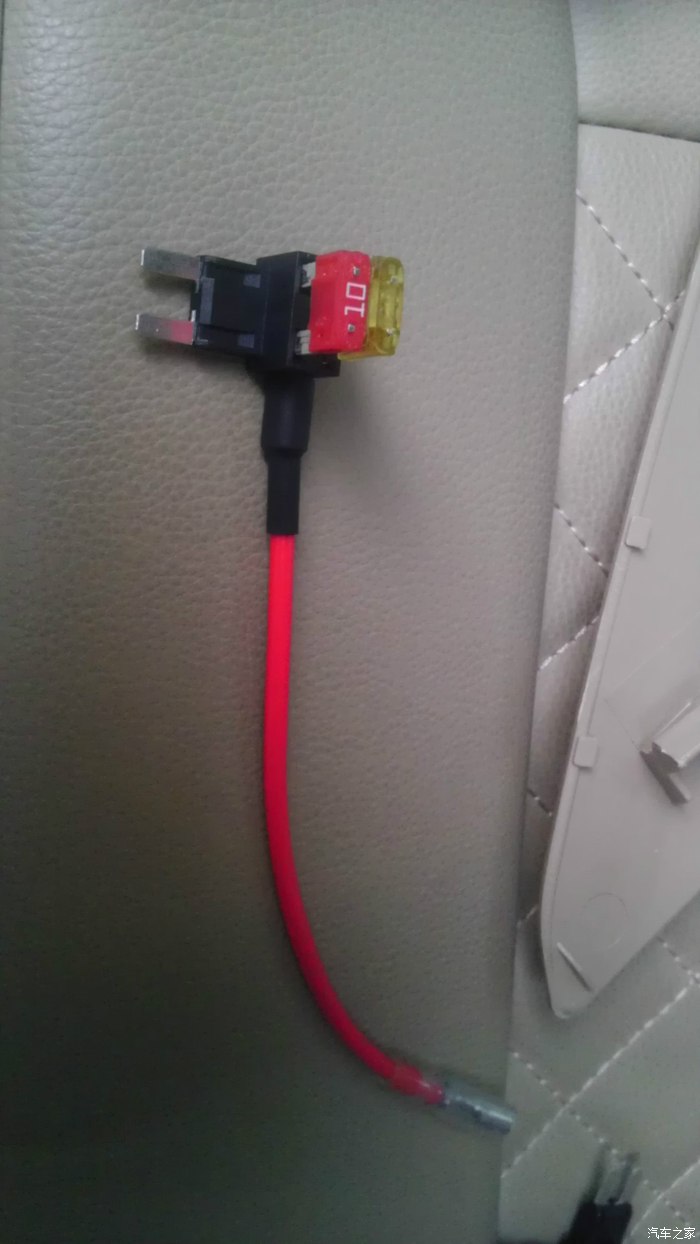

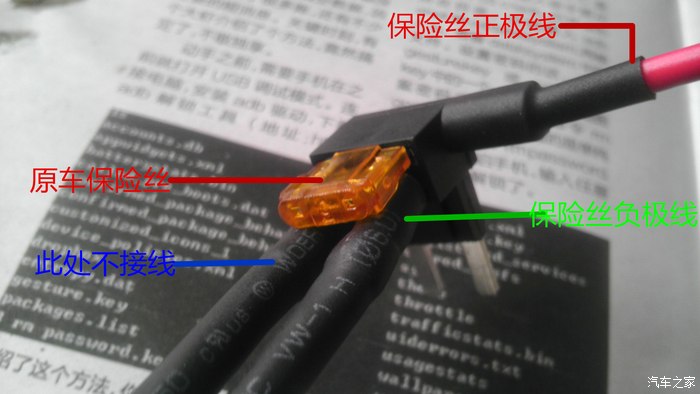

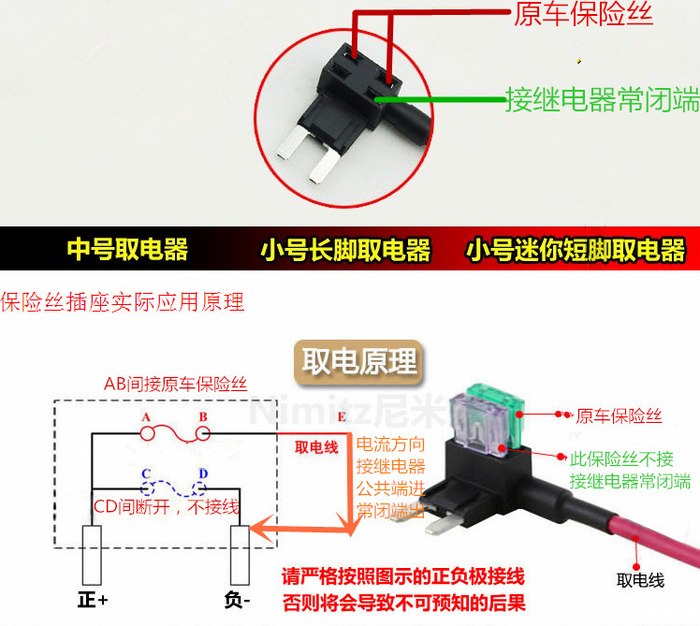

需要用到接电铲子,淘宝上有

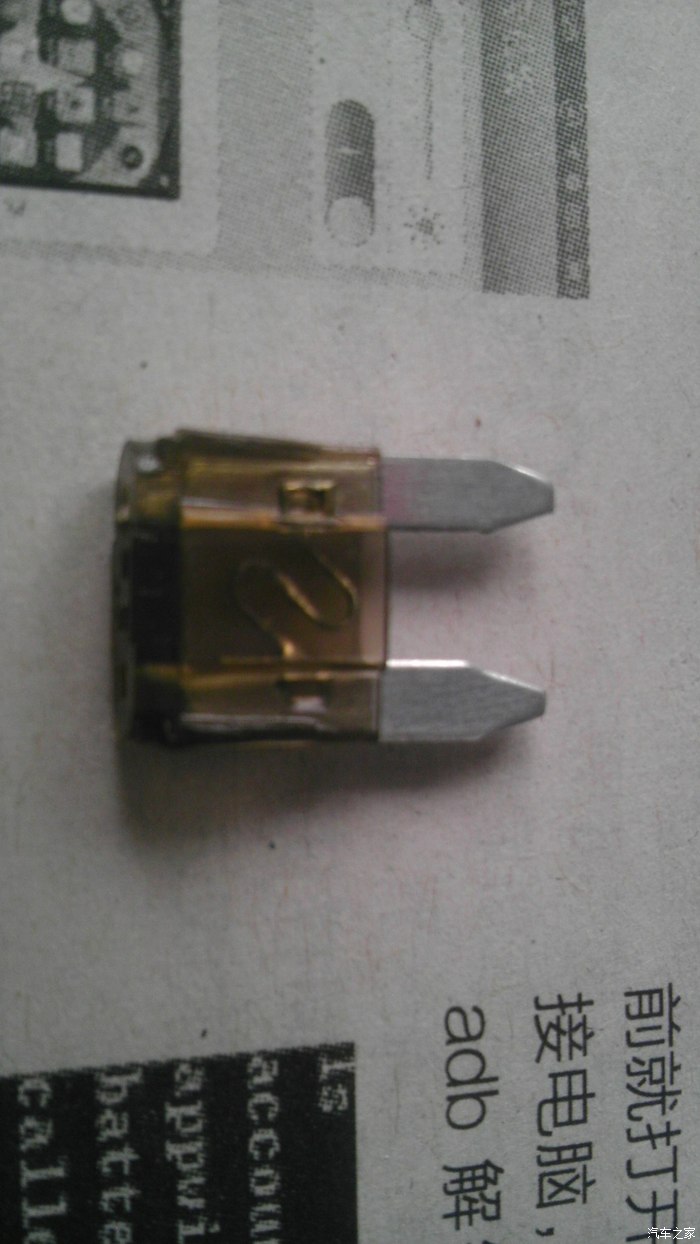

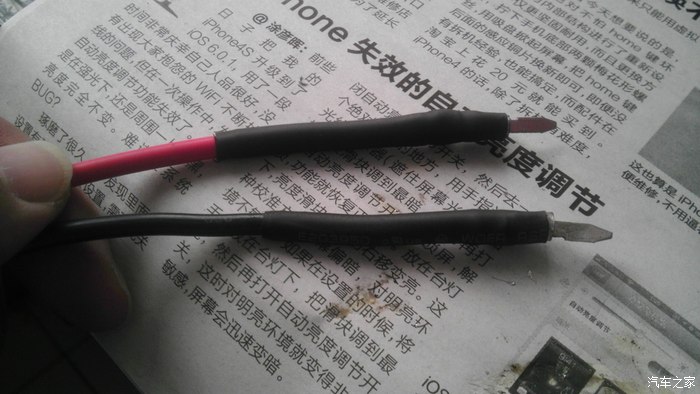

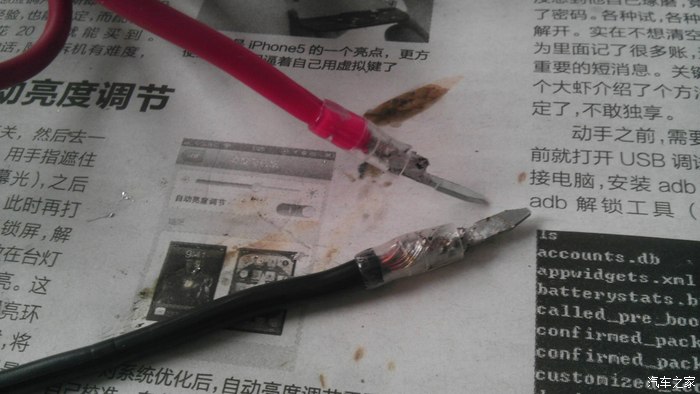

负极线需要自己动手做,为了插入接电铲子接触良好,我直接用保险丝做的接头

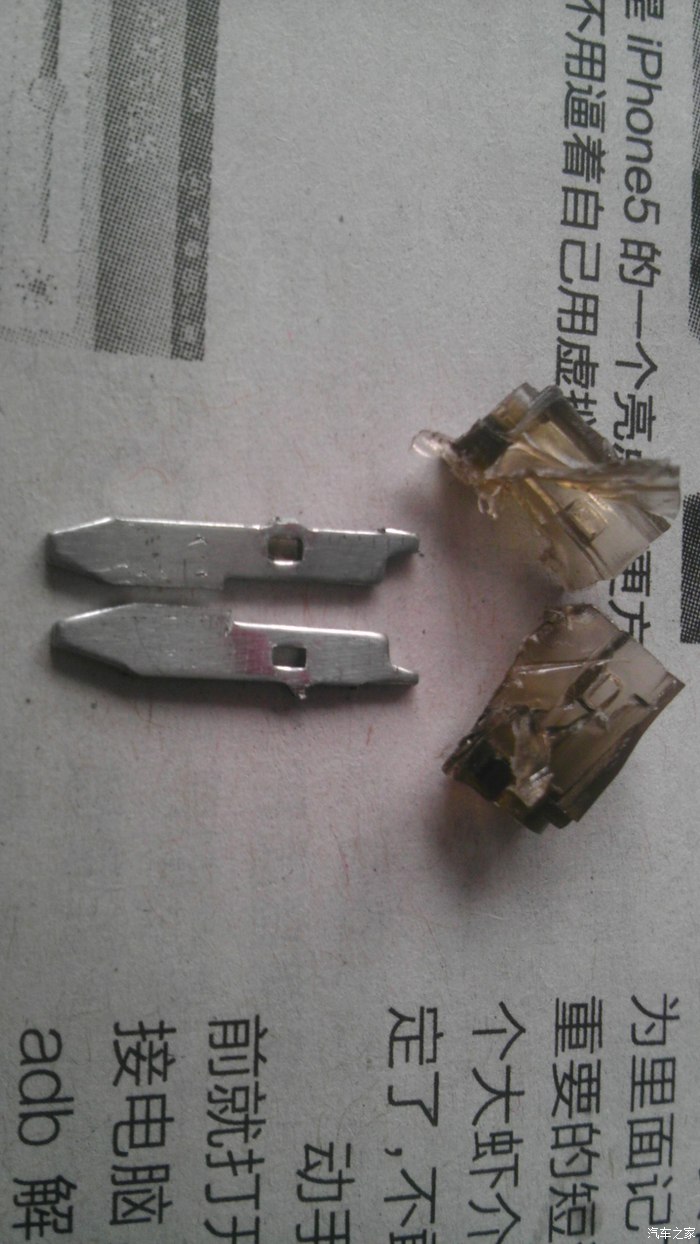

用尖嘴钳破开

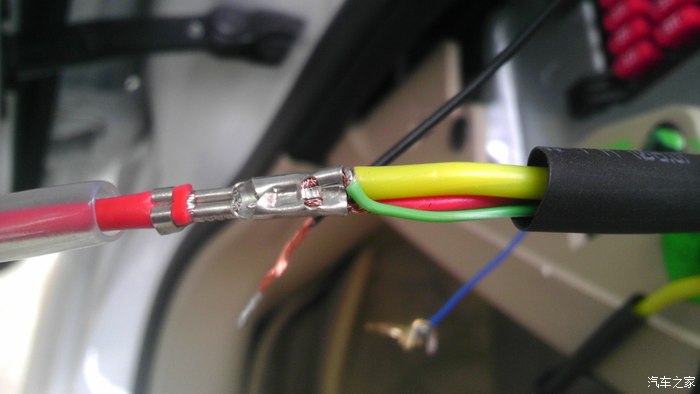

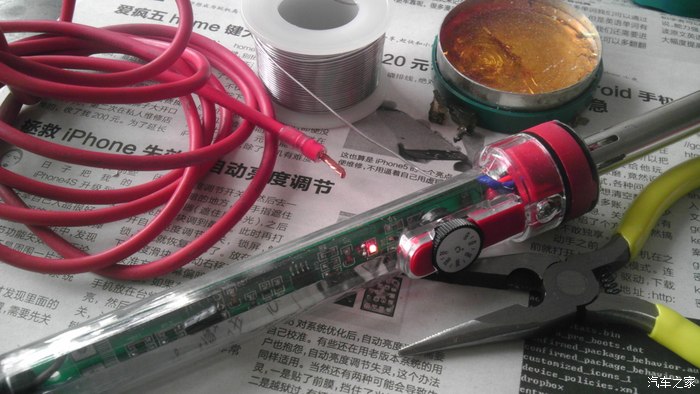

焊接

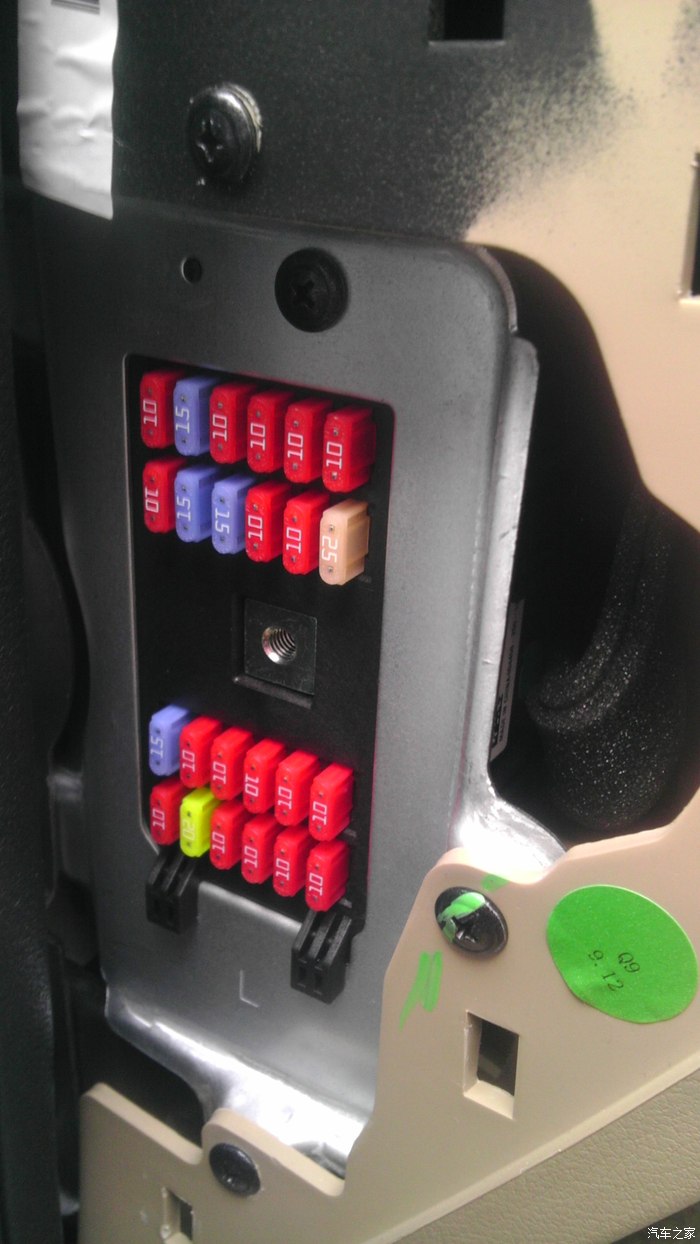

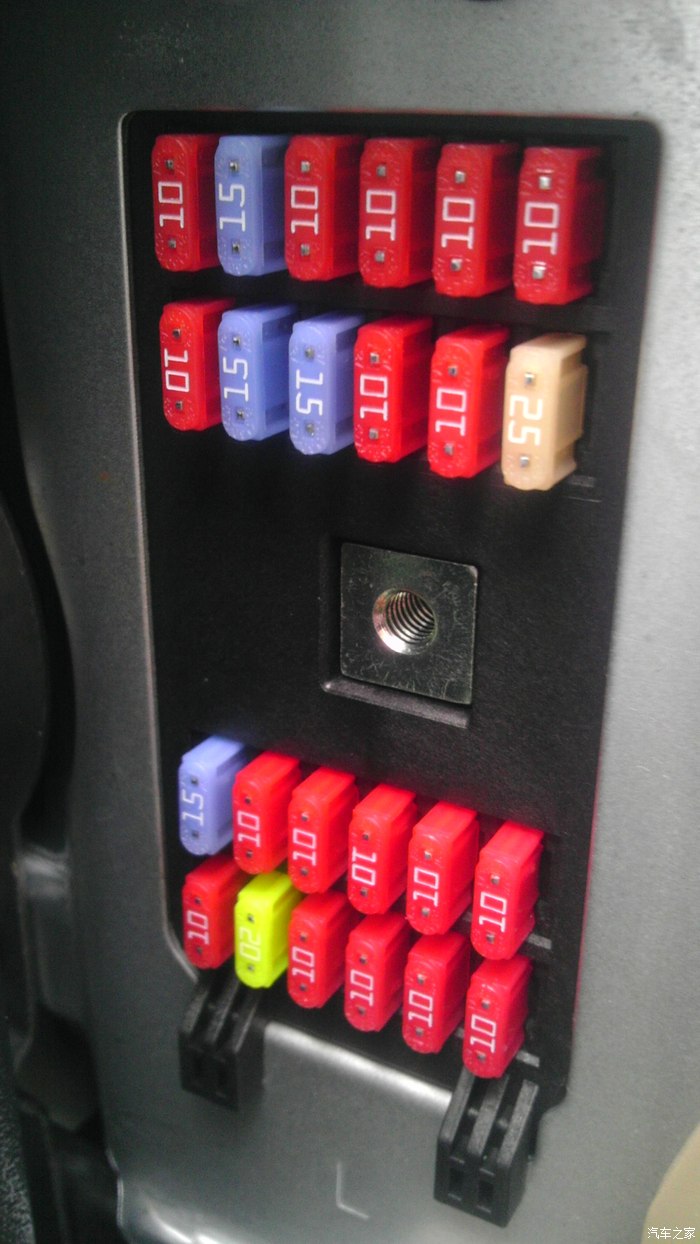

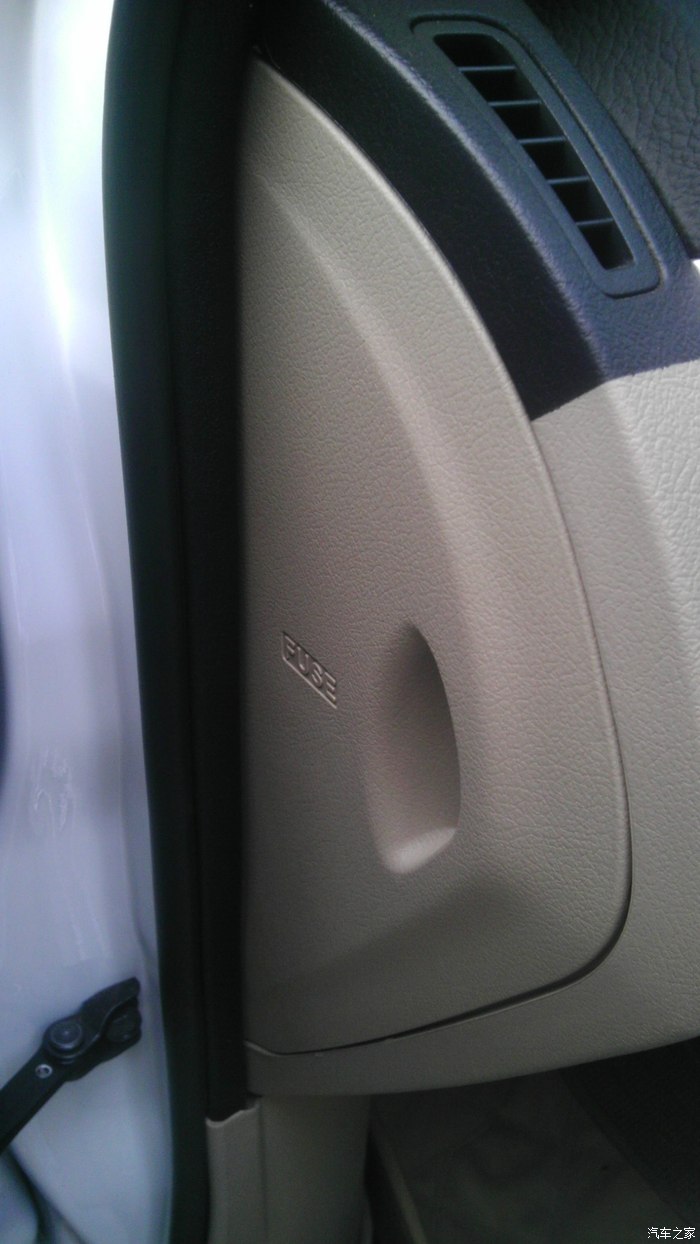

打开驾驶员旁边的保险丝盒

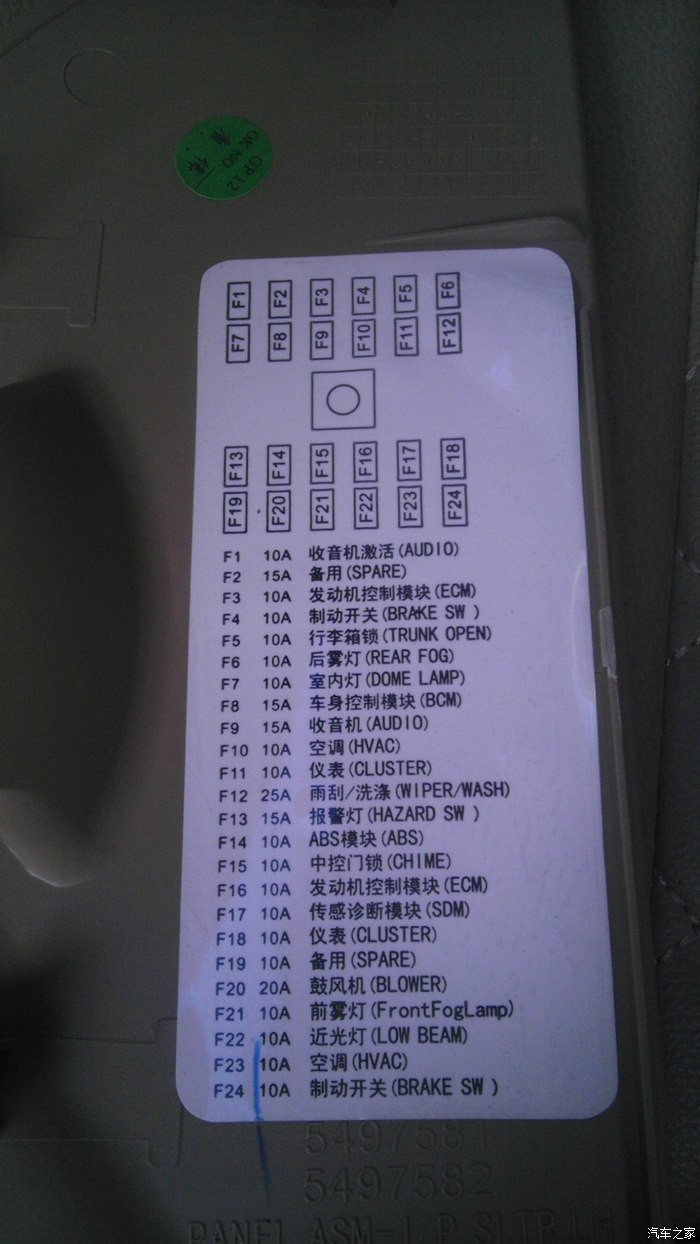

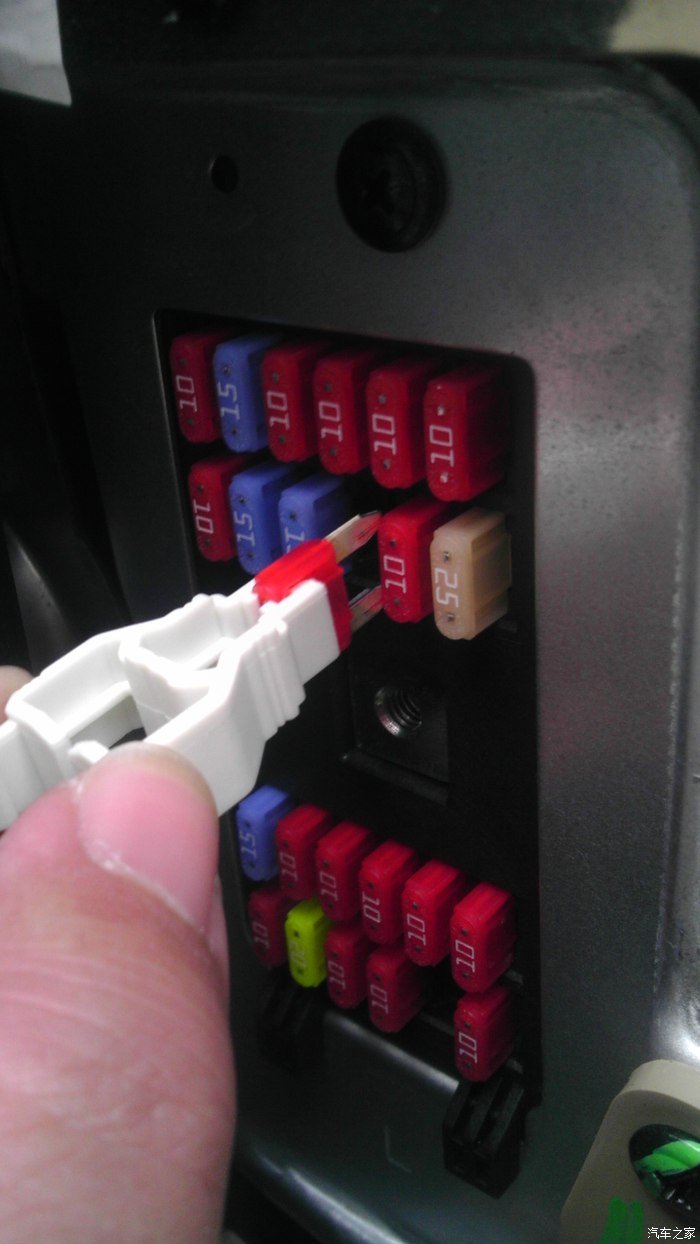

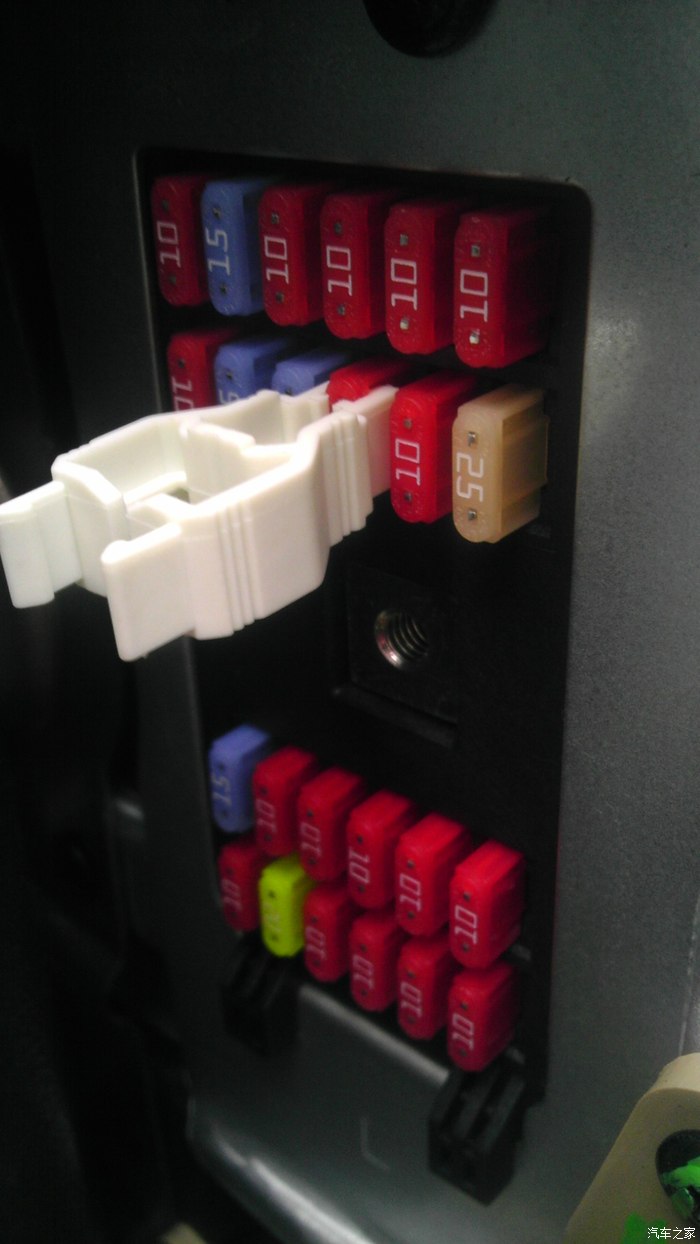

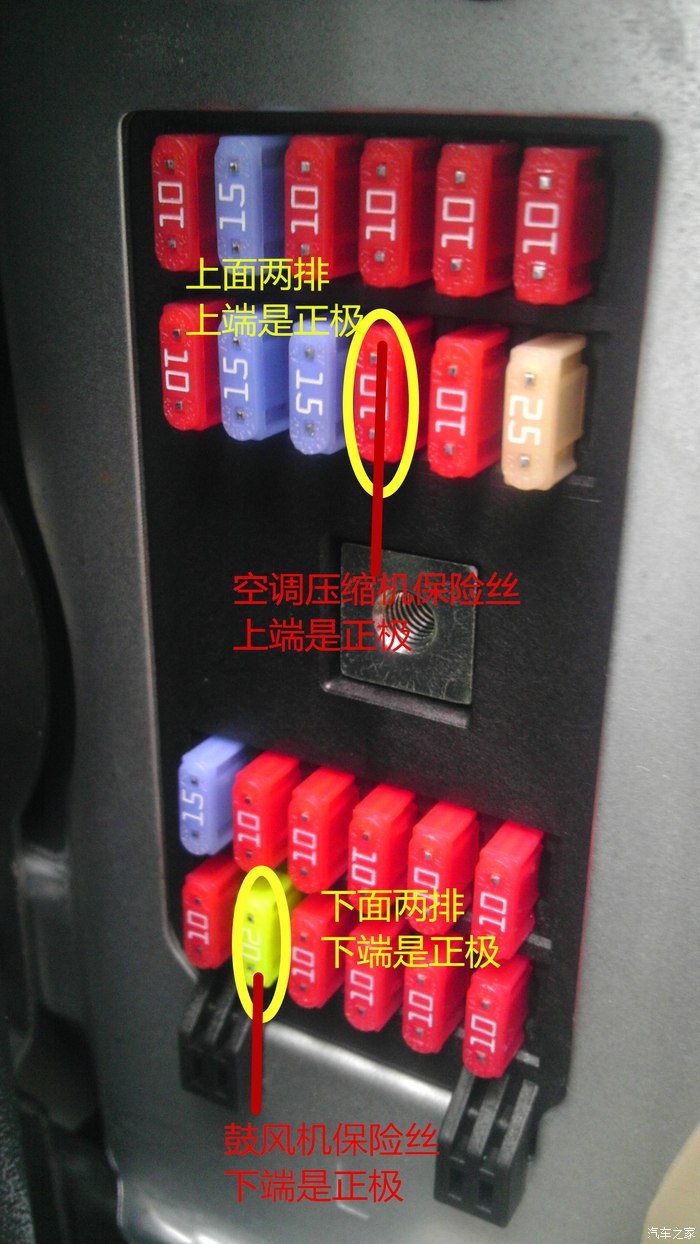

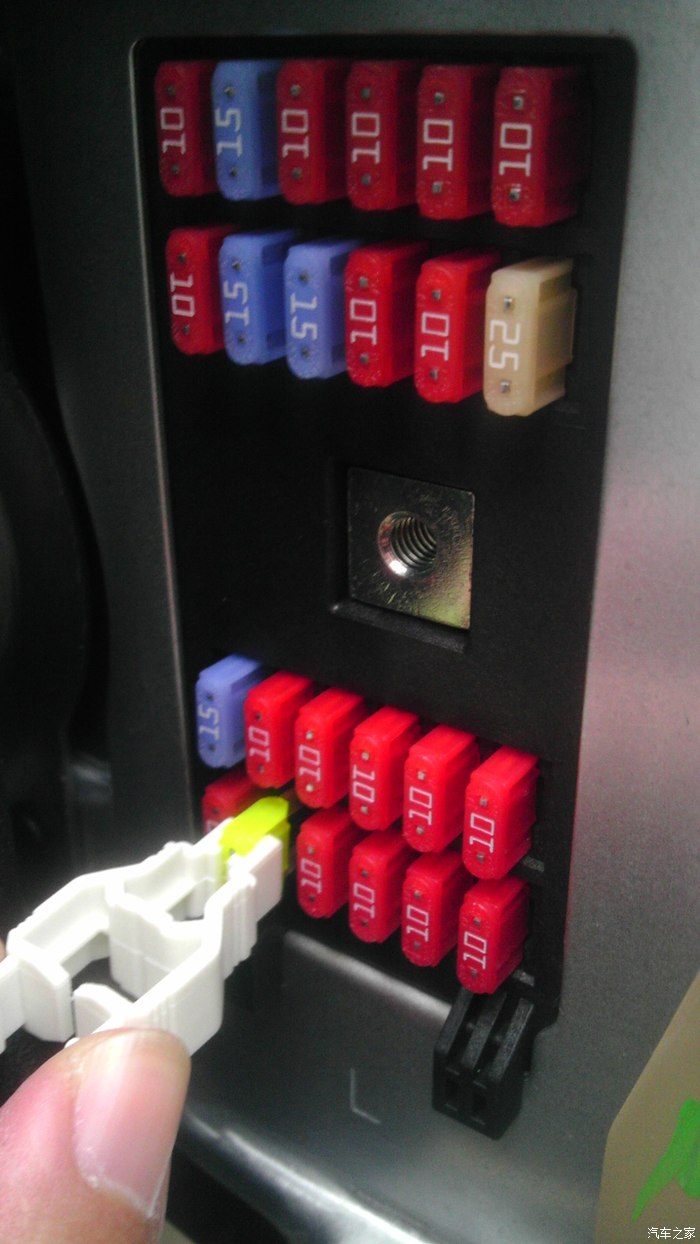

空调压缩机保险丝是F10,鼓风机保险丝是F20,用专用夹子(在发动机仓保险丝盒内)或尖嘴钳把这两个保险丝拔下。

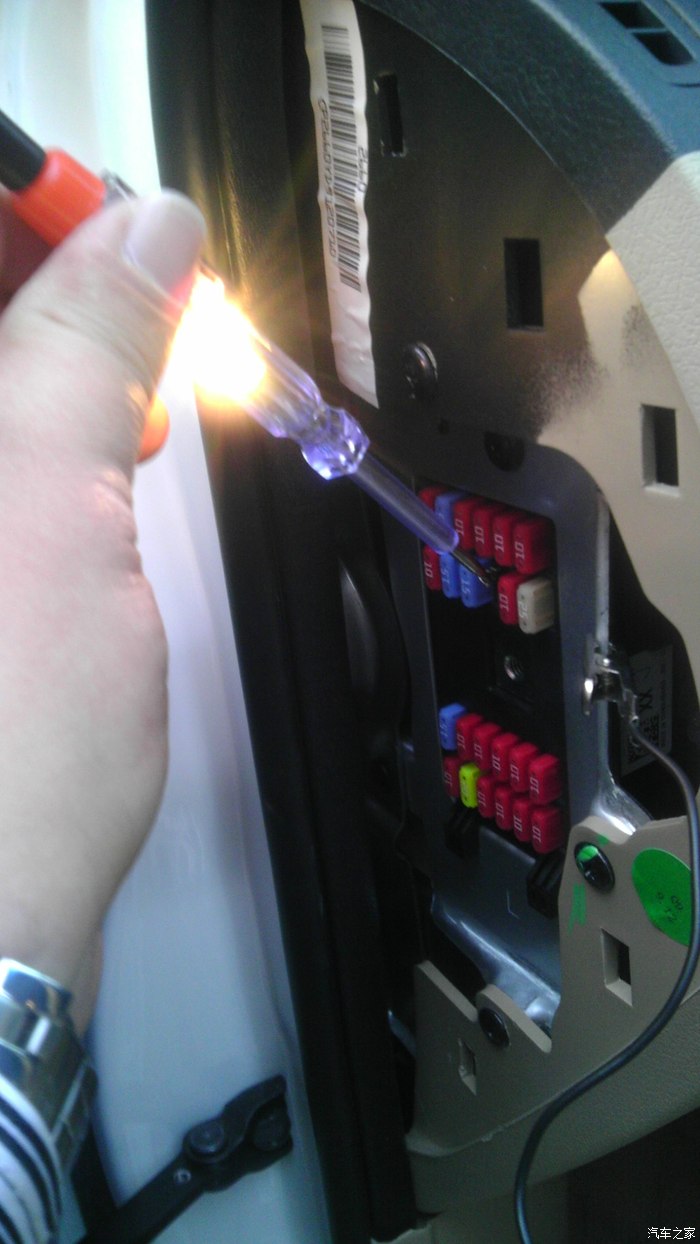

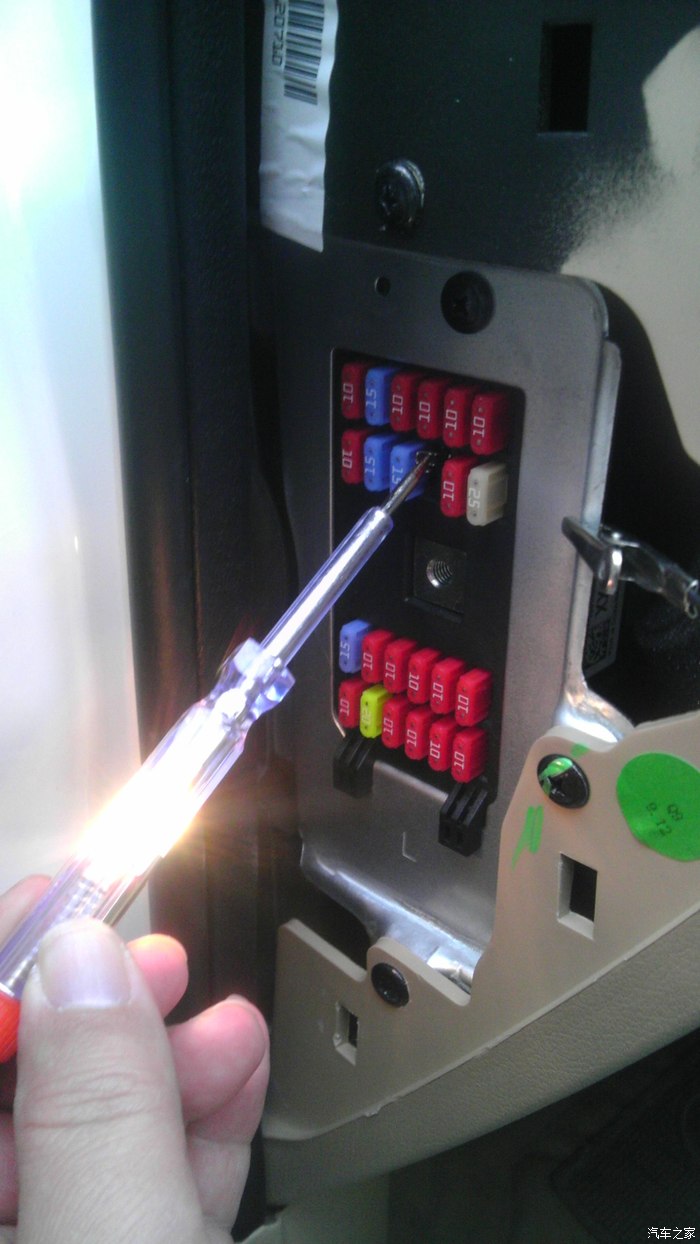

测试正负极,注意上下两排的正负极是相反的,插接电铲子时别插反了(后果不可预料
)

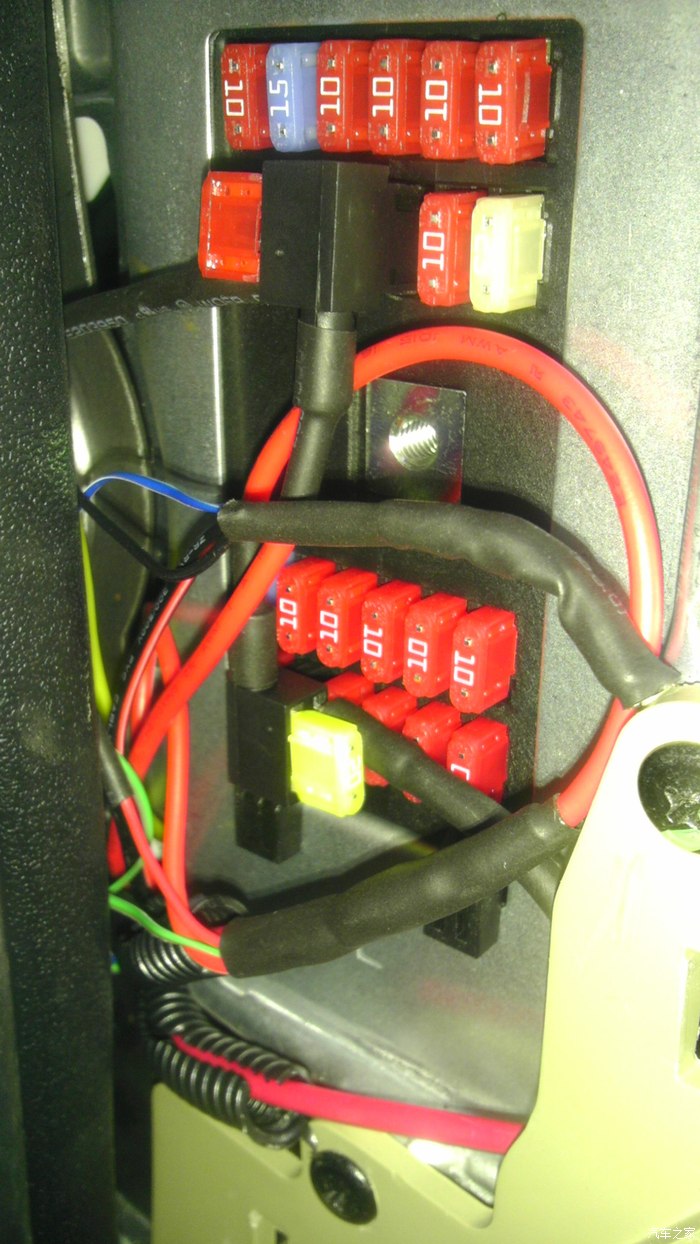

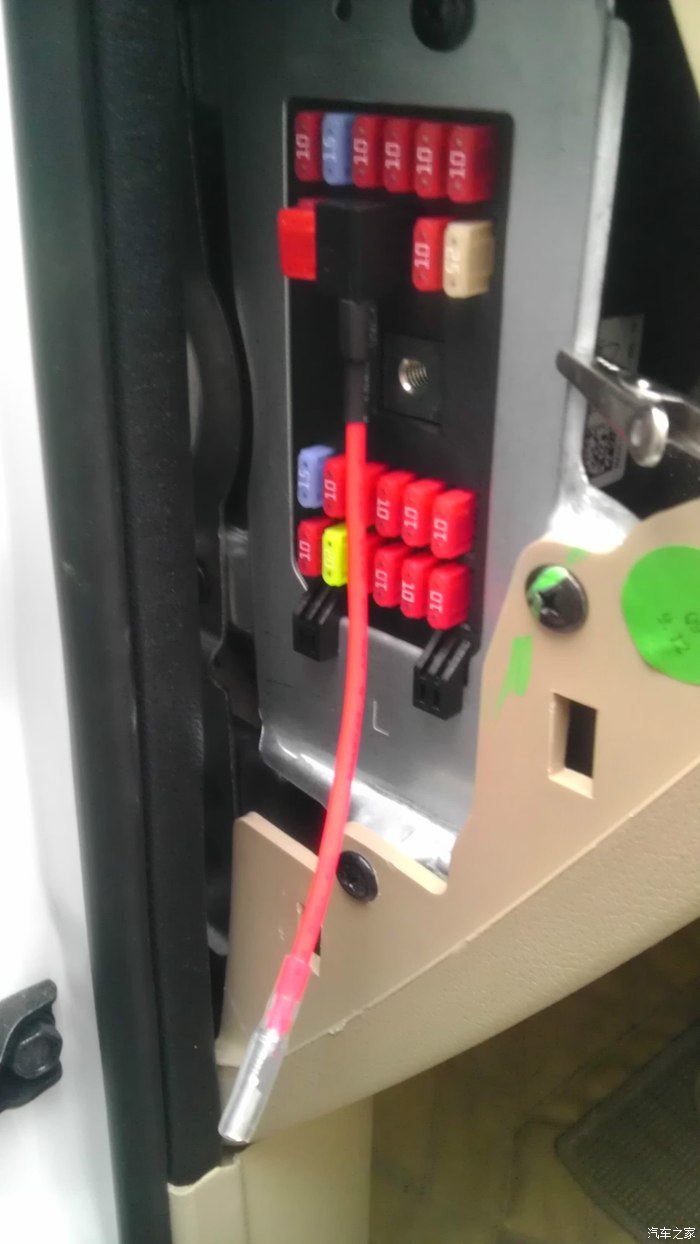

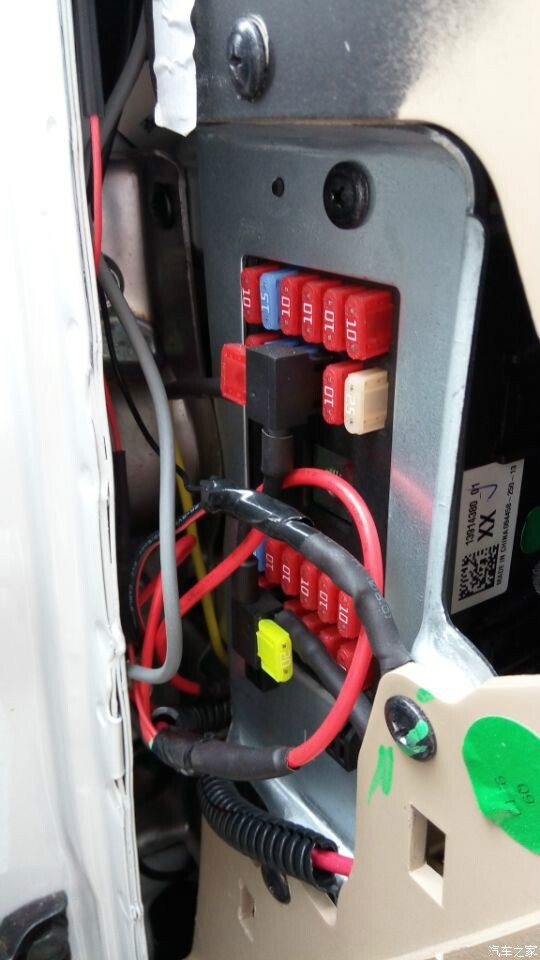

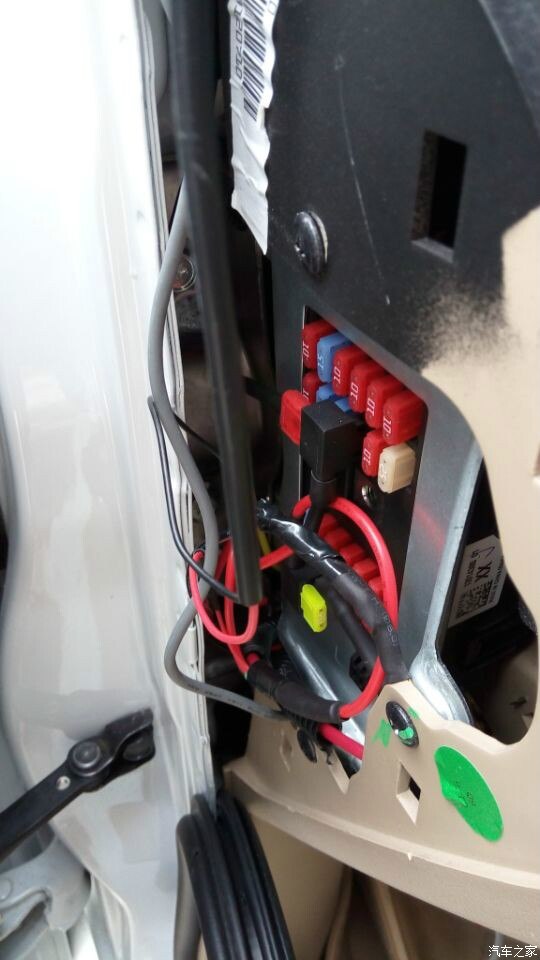

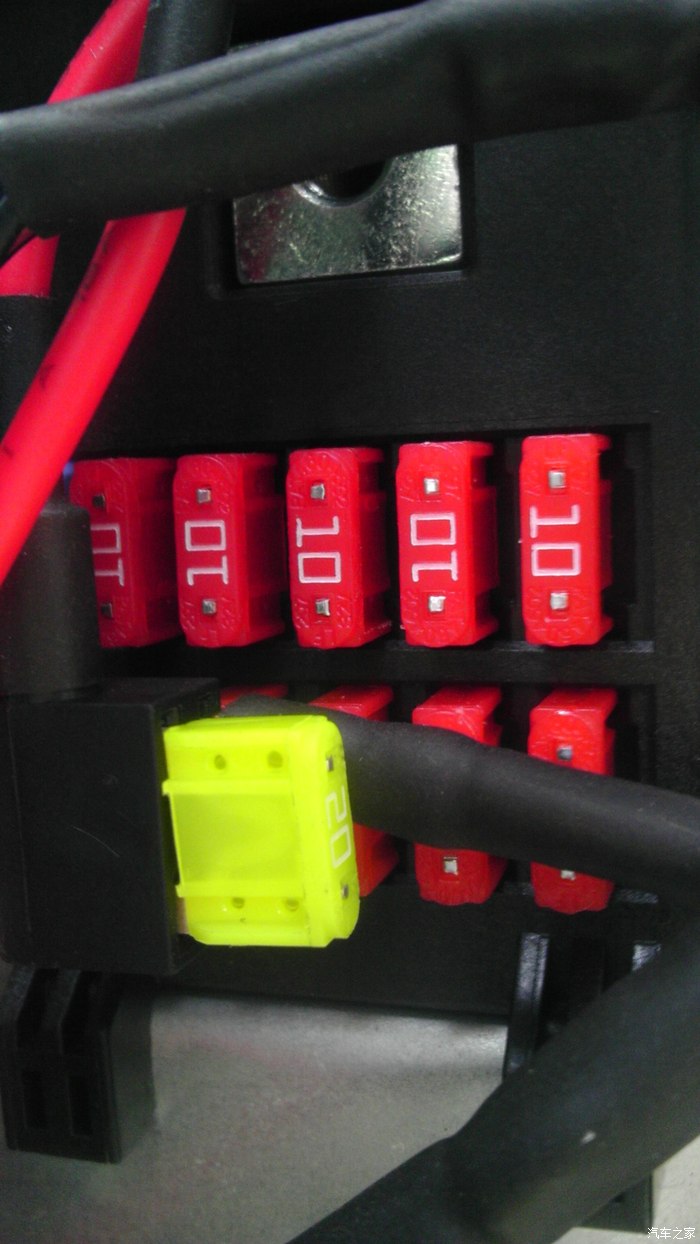

接线

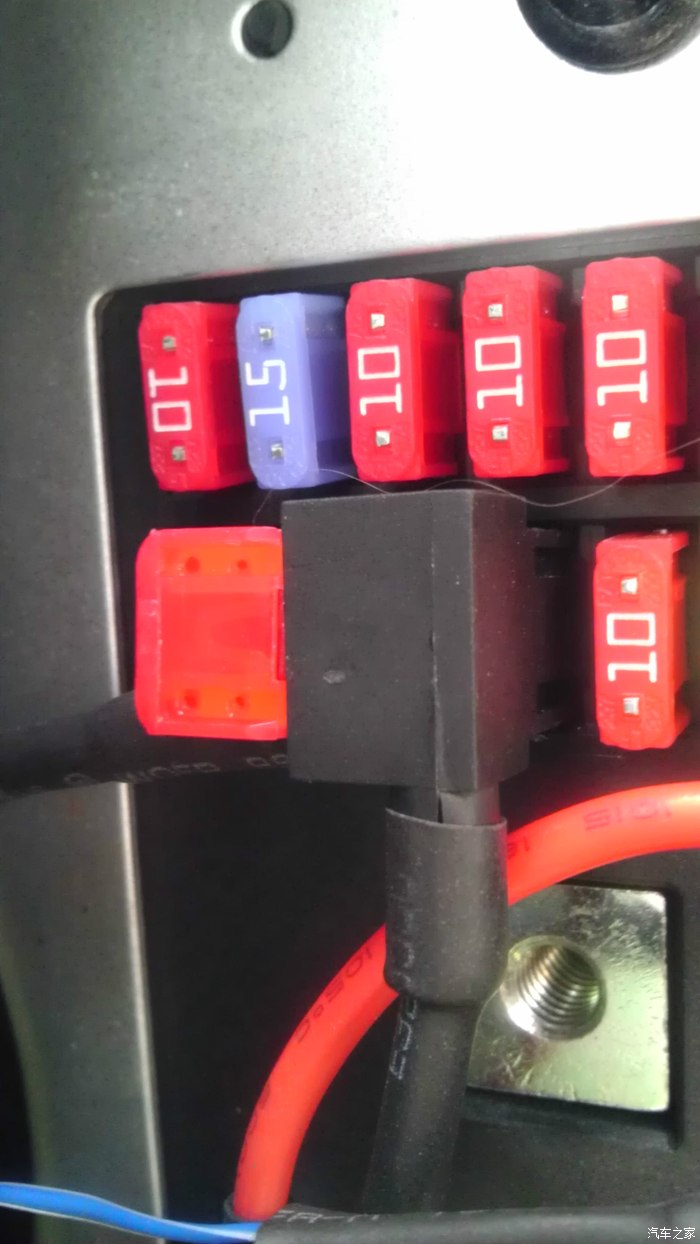

看一下我的插线方向,上下正好相反。

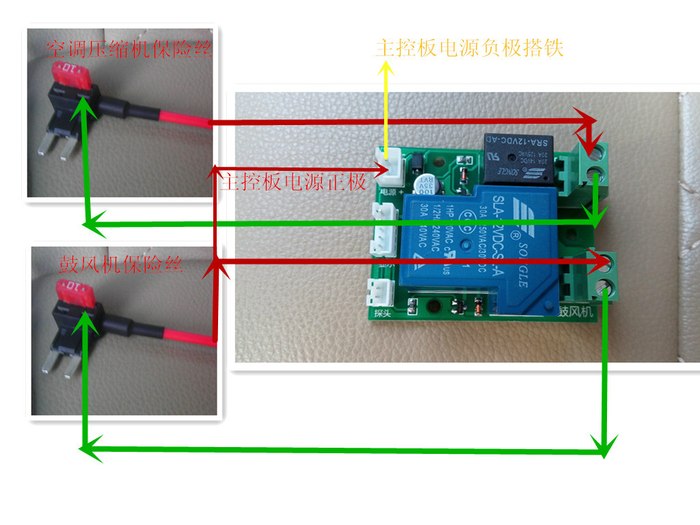

最新版的接线是不是很简单,给上一个第一代的接线,估计有人要晕了

第一代主机放的位置

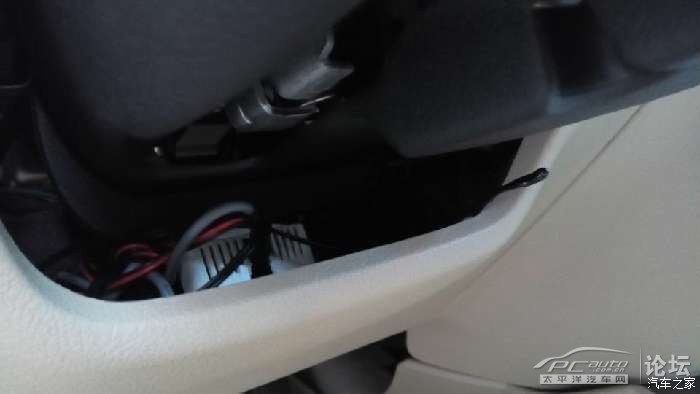

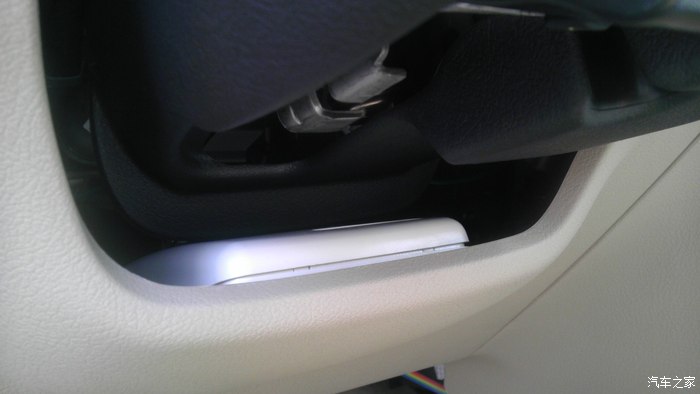

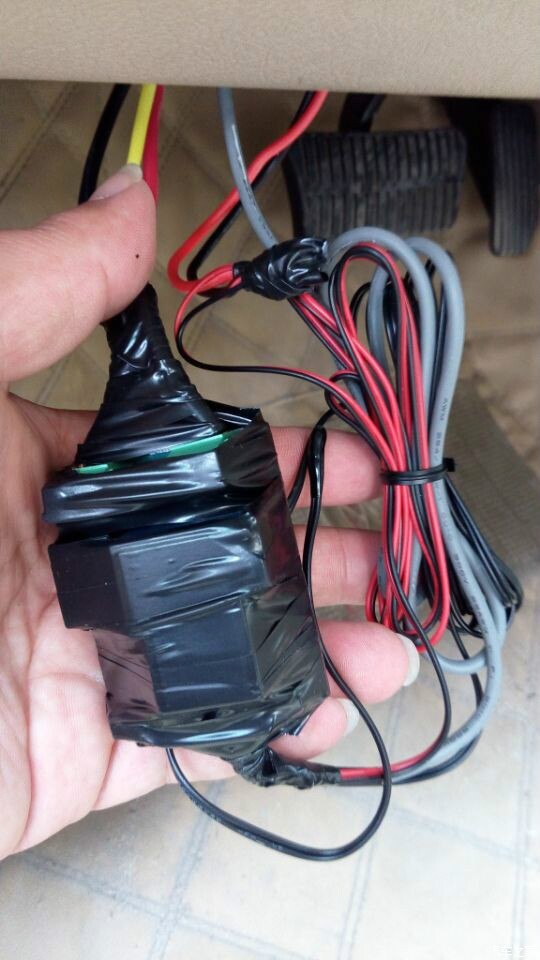

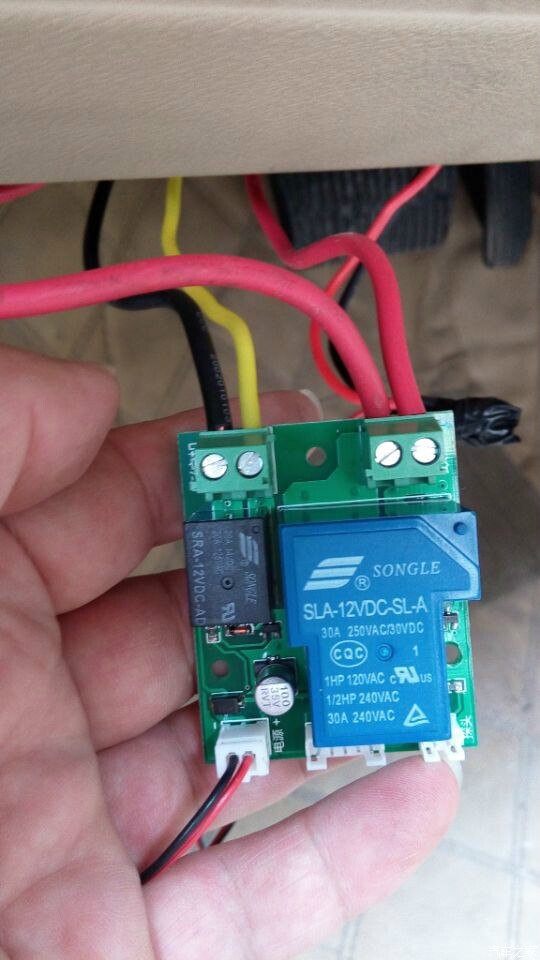

新版本体积也小多了,还是放在方向盘下

温控探头也放在了方向盘下方,注意探头别接触任何物品,这样才能保证温度的准确性。
