无限V7加装4路行车记录仪

在自己的大白7上加装了一套4路行车记录系统，就是行车监控系统。用了几天了，还行，发图大家交流交流。

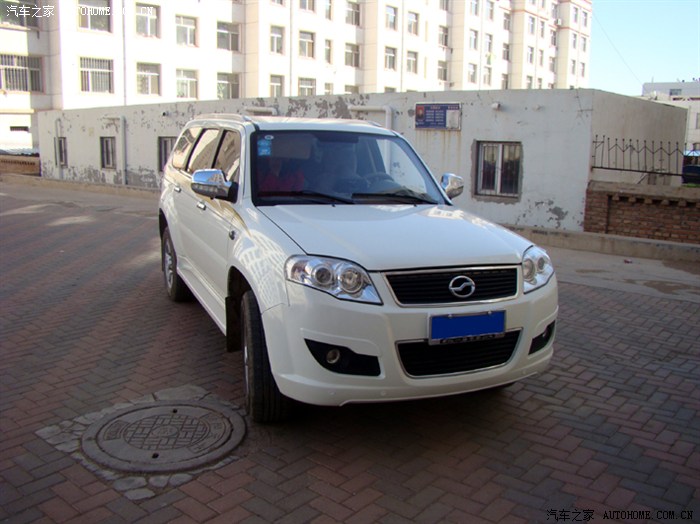

我的大白7：

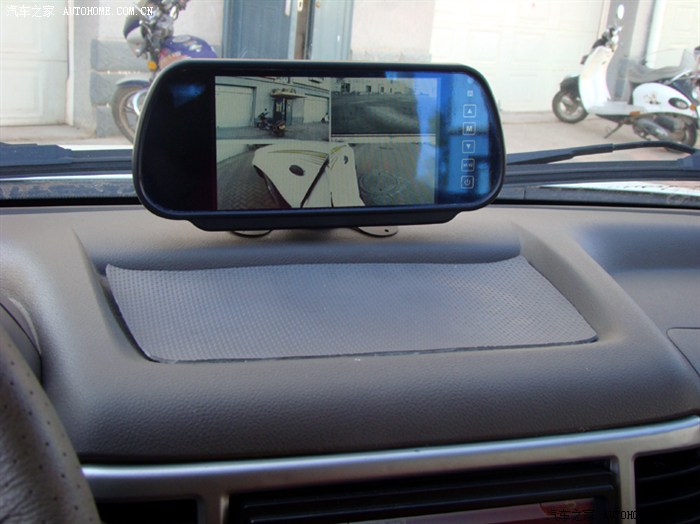

仪表台上的监视器：买的后视镜显示器，开始放在原后视镜上的。观察时得抬头去看。别扭！后来就放在这里了。前后左右4画面显示。

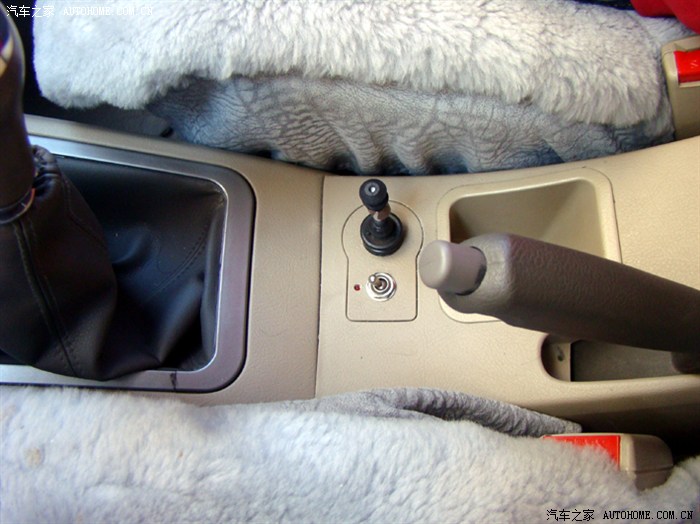

在预留4驱操纵的位置，加了电源开关和画面操纵摇杆。摇杆推向前后左右4个方向可以使4个方向的画面全屏显示。在走复杂路面时可以自己看到2个前轮的位置。摇杆头上的按钮可以回到4画面显示。

正前方图像：

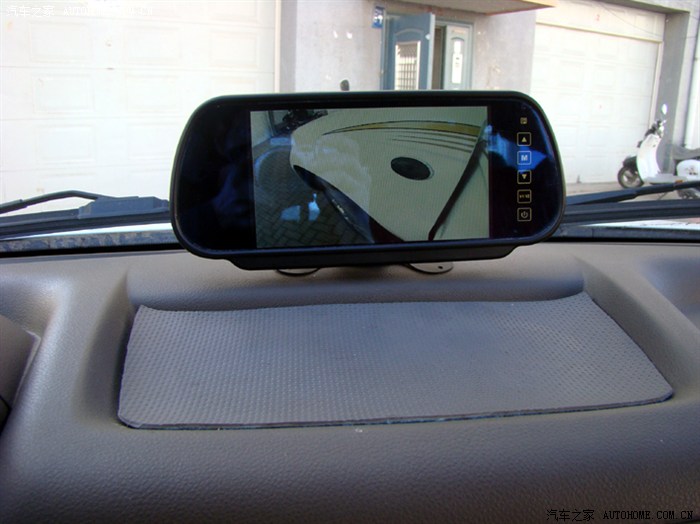

左前方图像：

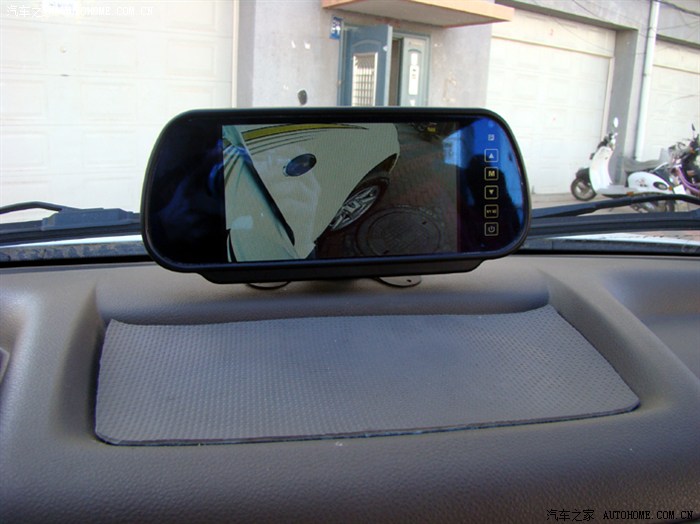

右前方图像：

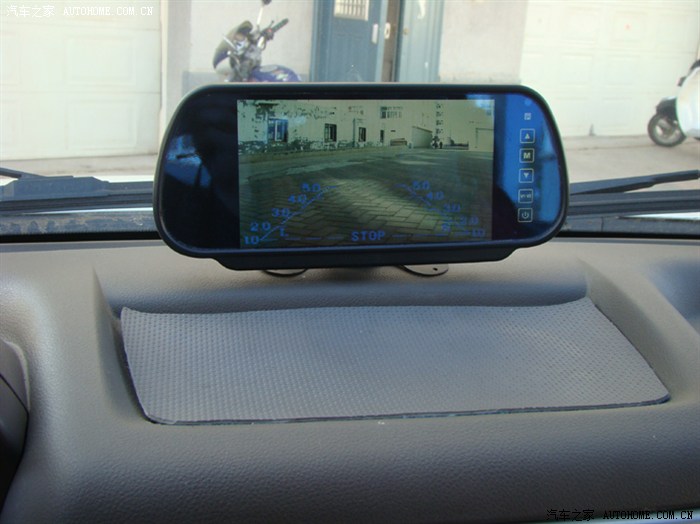

正后方图像（与倒车可视共用一个摄像头）：

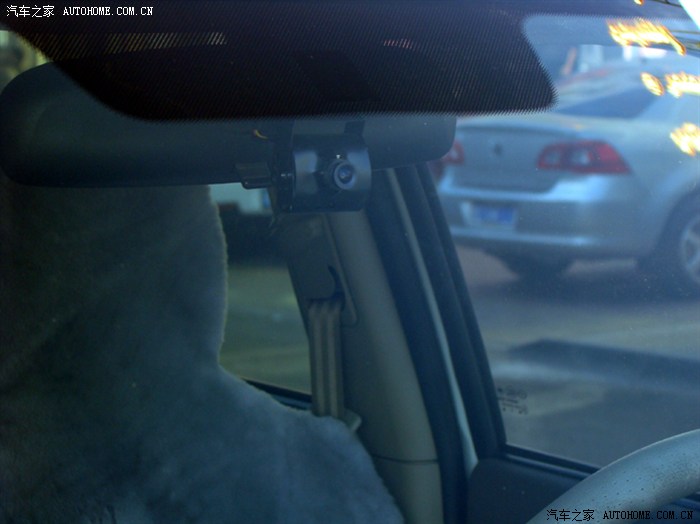

正前方的摄像头：

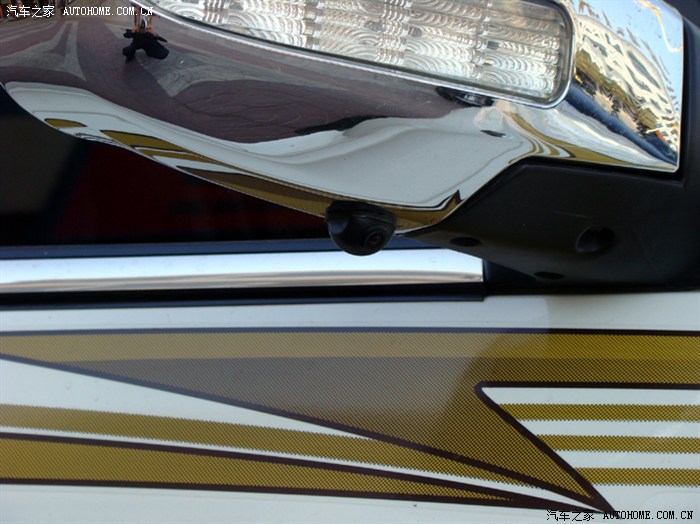

侧方向的摄像头（左右的一样，安装在两侧后视镜下方）：

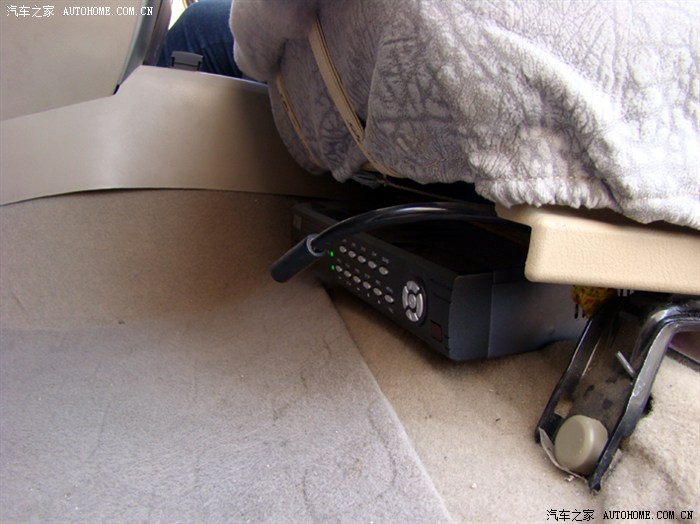

安装在驾驶座位下的硬盘录像机：

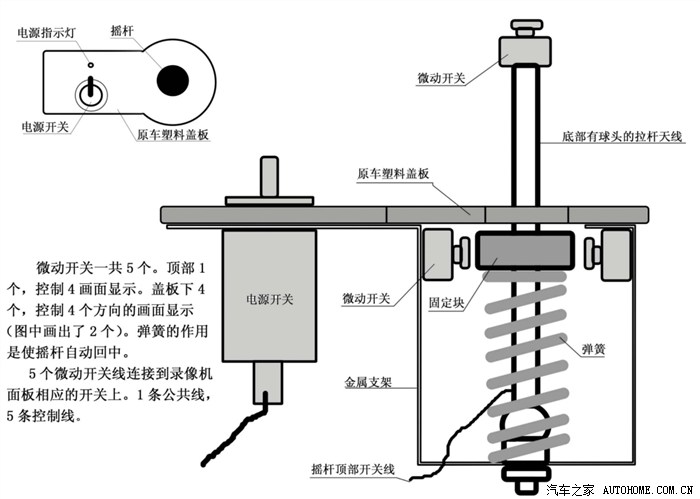

摇杆制作图：
