CR-V无损快速取电：原车4PIN和6PIN选装插接器详解

置顶视频是十代雅阁的4PIN+6PIN无损取电组合线束的安装实拍，CRV和十代思域同样拥有这两种预留接口，6PIN接口位置略有区别，视频内容仅供参考。

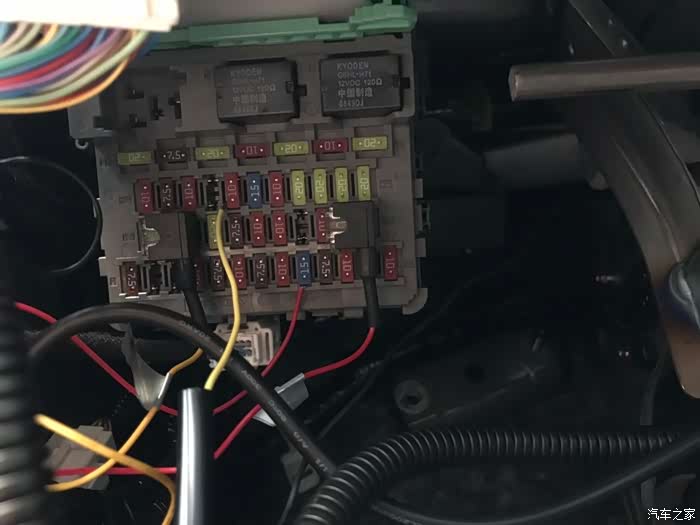

各位车友是否还在使用保险丝&取电器来取出ACC和常电，还在破线+并线来获取小灯、车门和倒车的电源呢？本文就介绍一种在日本非常流行的无损快速取电方法：电源扩展转接线。

什么是选装插接器（Optional connector），简单来说它是原厂选装配件的专用供电接口，它的作用是方便原厂电装配件的取电和实现配件与原车的联动功能。

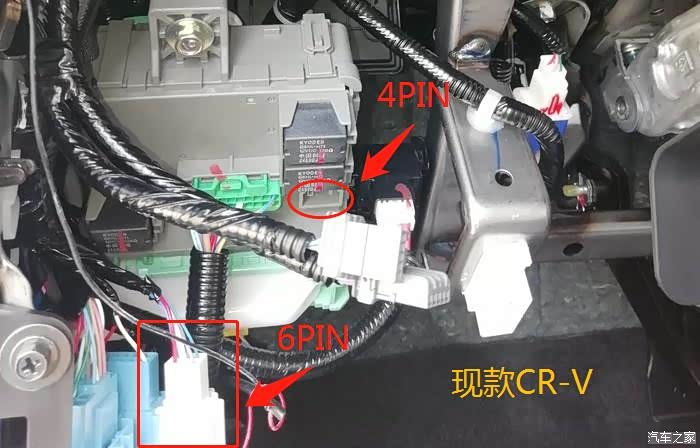

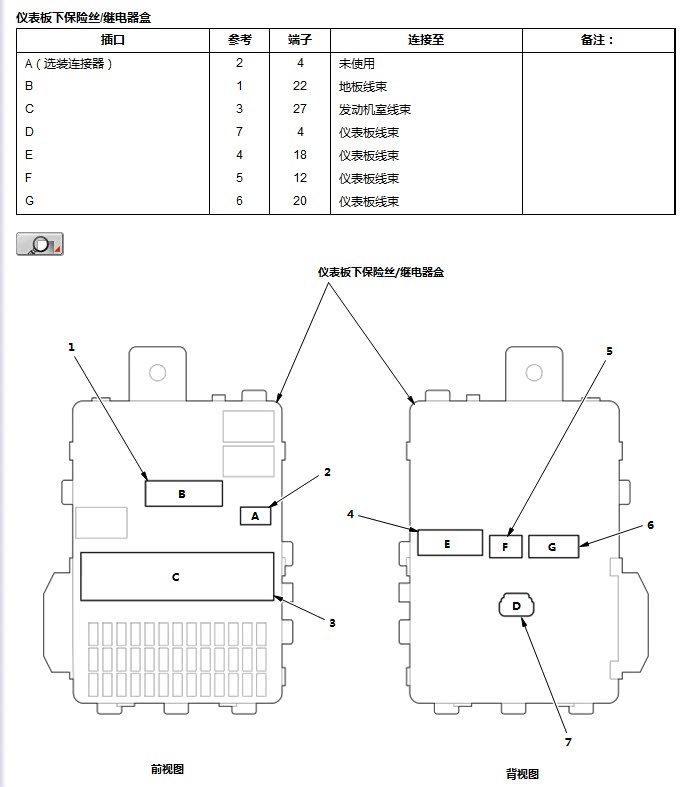

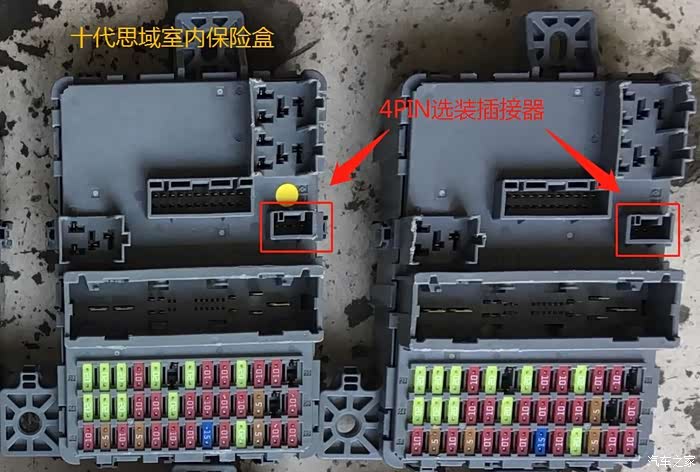

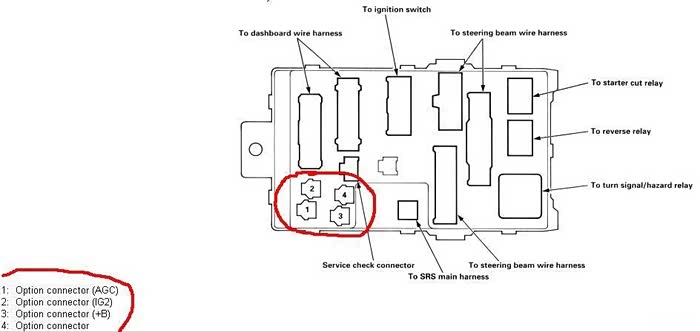

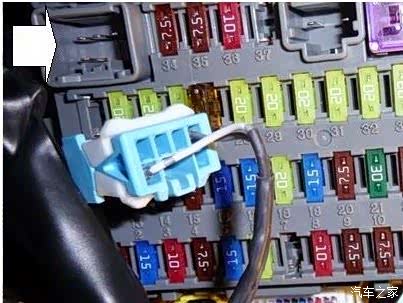

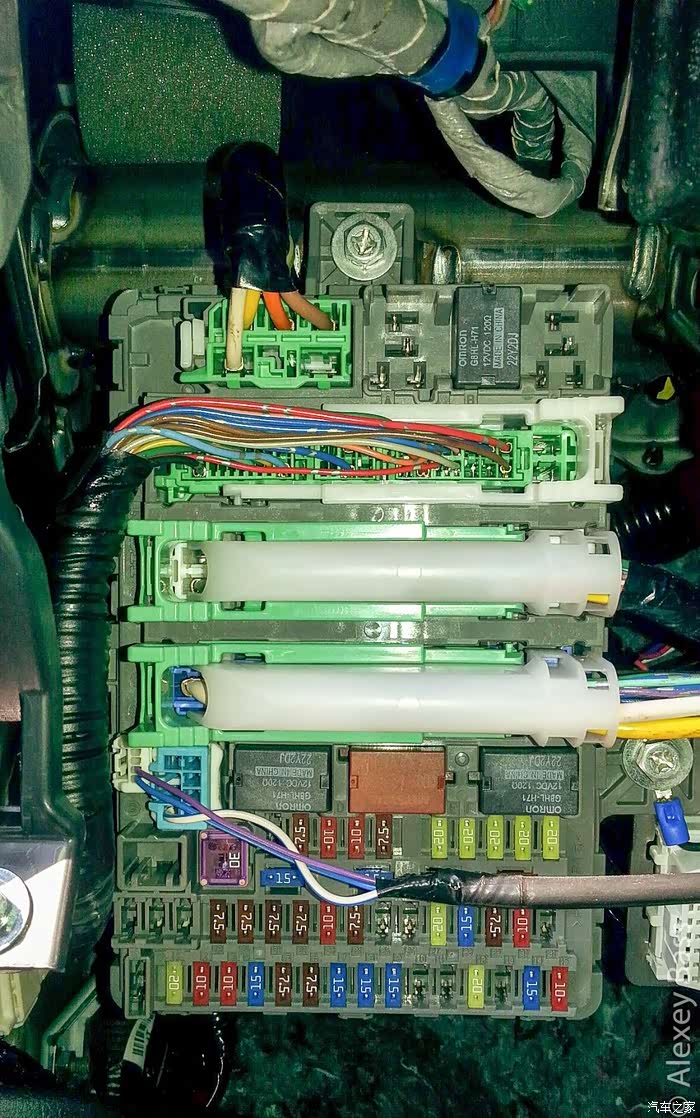

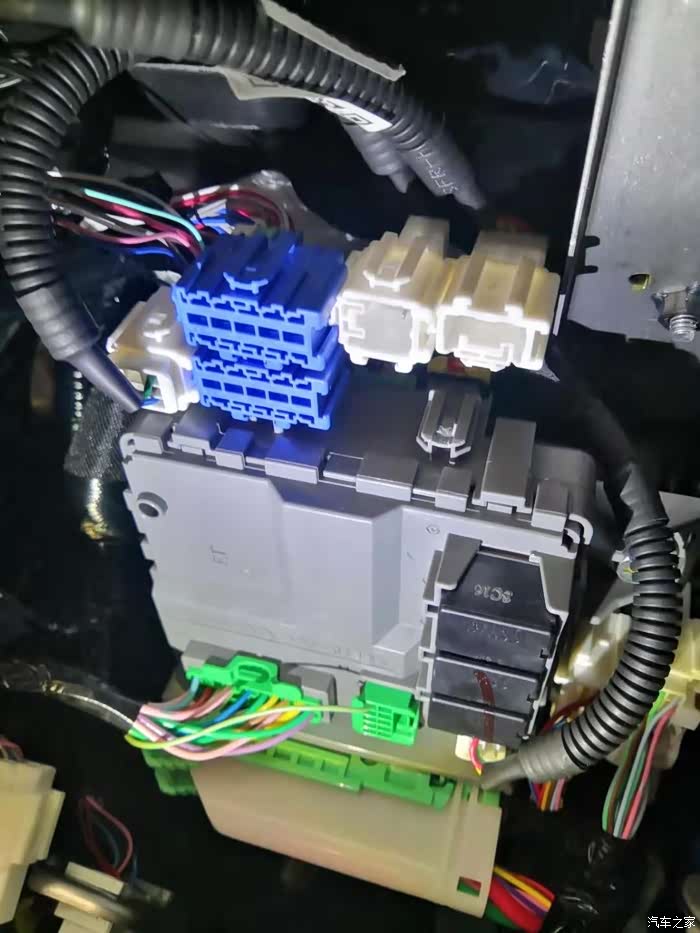

现款CR-V的主驾驶室室内保险盒与十代思域基本相同，保险盒上提供一个4PIN选装插接器，并在附近外置一个6PIN选装插接器。我们通过在这两个接口中引出有用的输出端子，完全可以实现常用配件的快速无损对插取电，从而告别保险丝和破线取电。

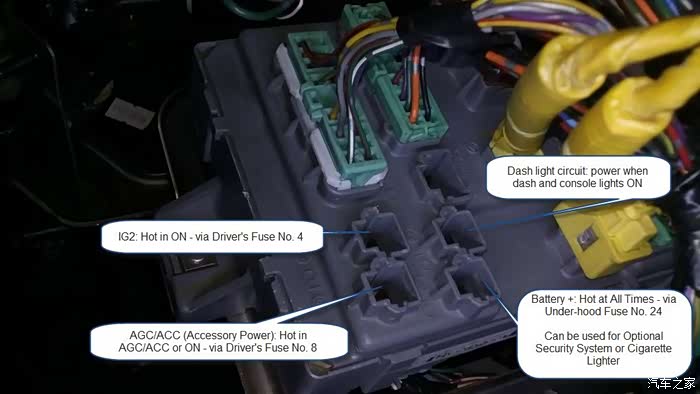

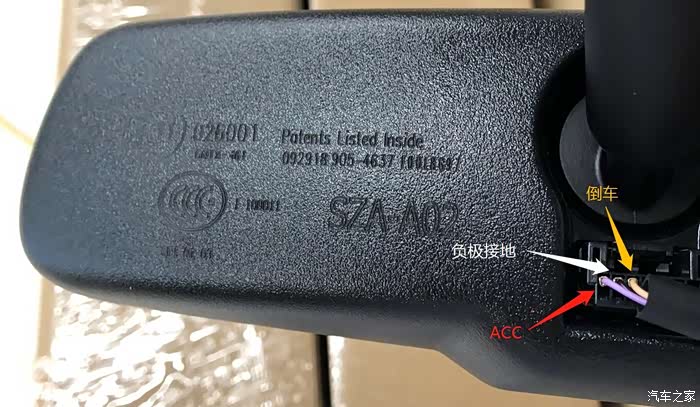

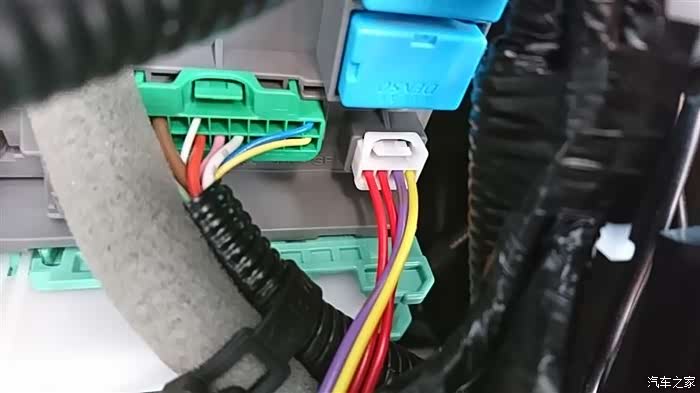

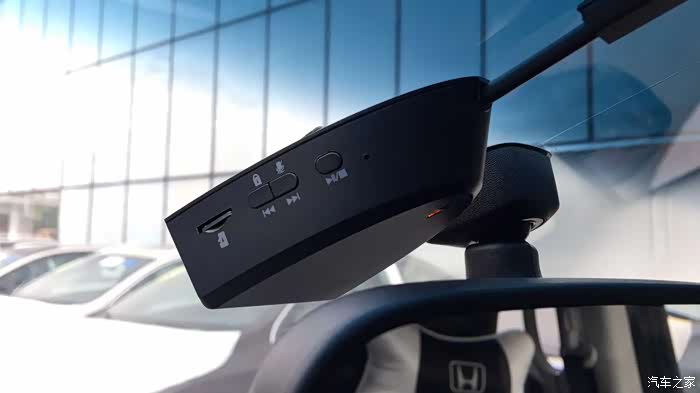

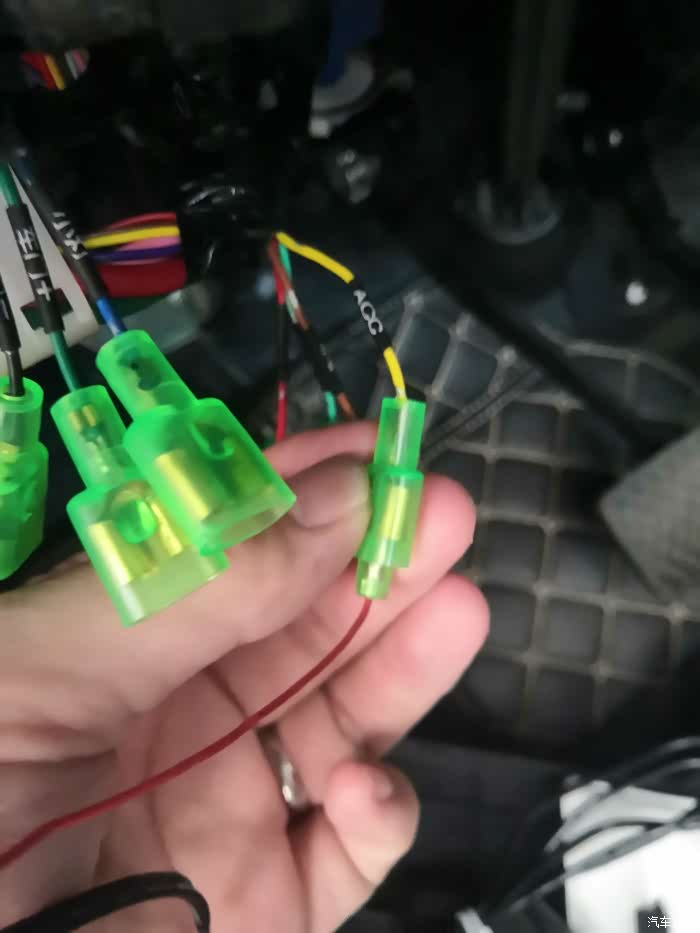

4PIN选装插接器是作为主力电源输出接口，它提供常电、ACC、IG2和倒车，这四个常用的电源。十代雅阁也有这个4PIN接口，但是针脚定义和十代思域略有差别。常电和ACC可以提供给行车记录仪/云台、胎压监测、ETC、电子狗、自动防眩目后视镜、USB/无线充电器、车机、导航模块等常见小功率用电设备的DV 12V正极电源。IG2是钥匙的第二档开始供电的电源（仪表盘、空调等大功率设备的供电），发动机启动后持续供电。倒车端子则常用于挂倒挡时防眩目后视镜自动关闭防眩目功能。

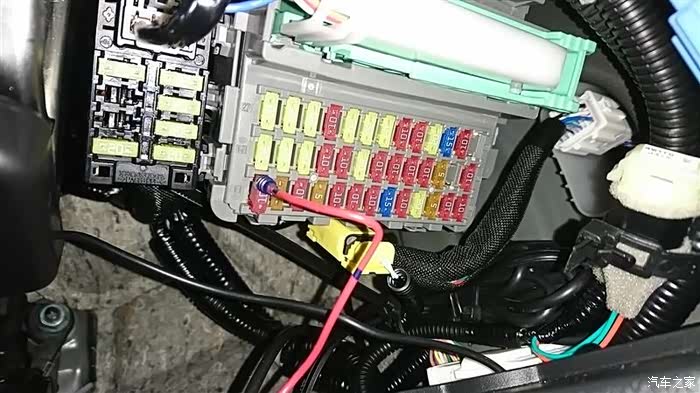

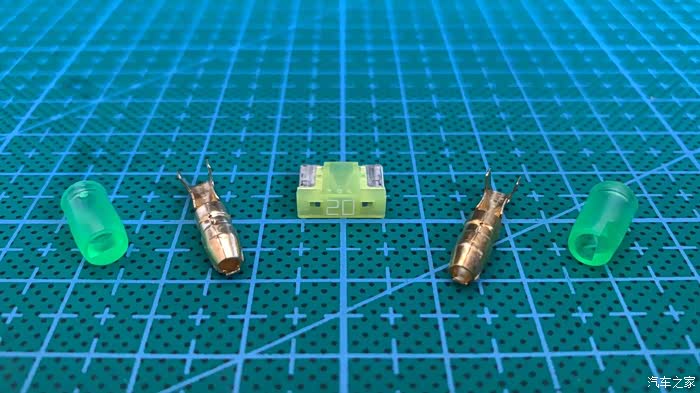

和本田其它保险盒不同，思域/CRV这款保险盒上不需要插入单独的20A保险就可以让4PIN的常电针脚供电，因为原车已经提前插入了20A保险。

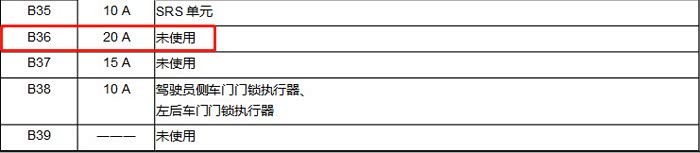

冠道/UR-V同样的保险盒就需要在36号位置插入20A保险，4PIN接口的常电针脚才能通电。

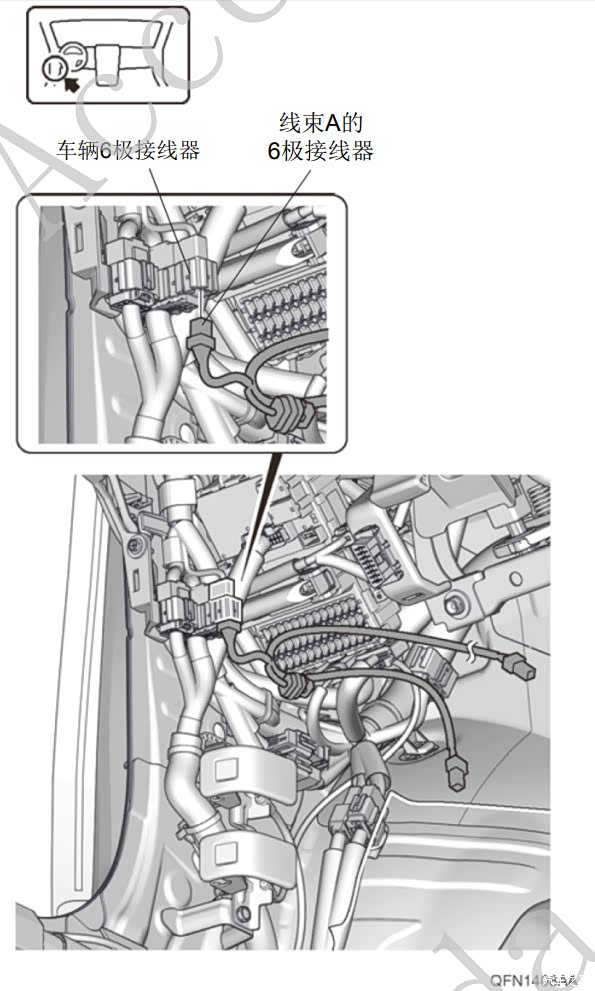

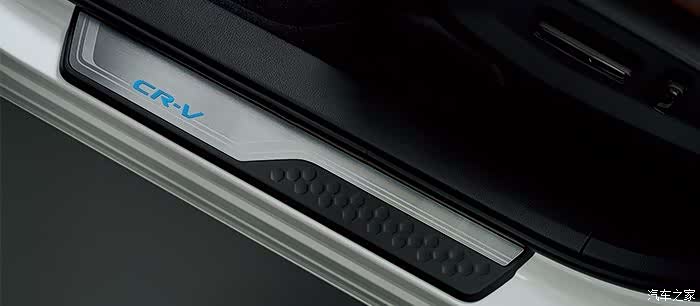

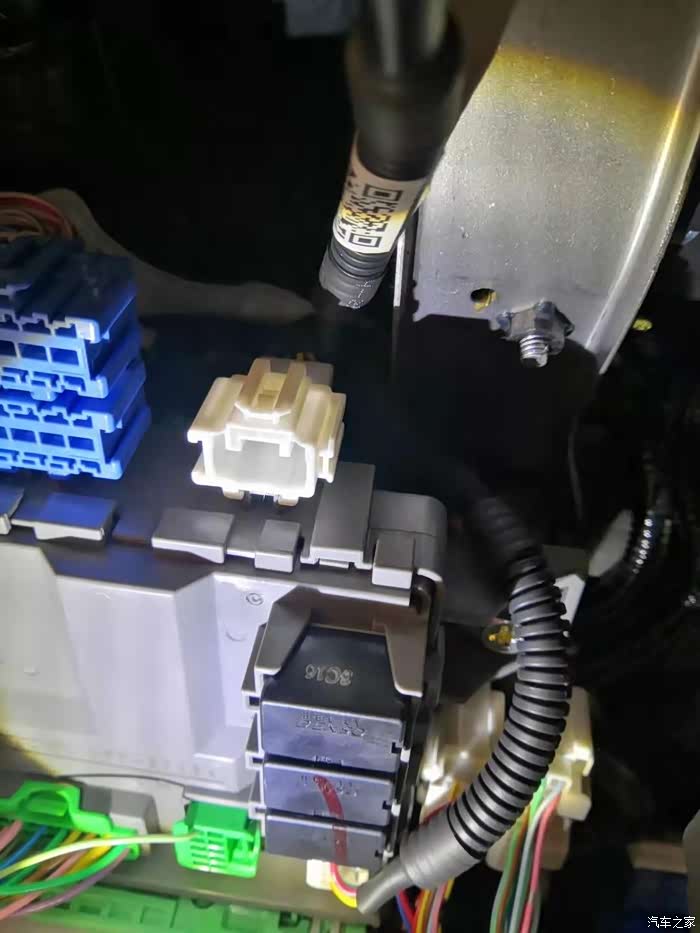

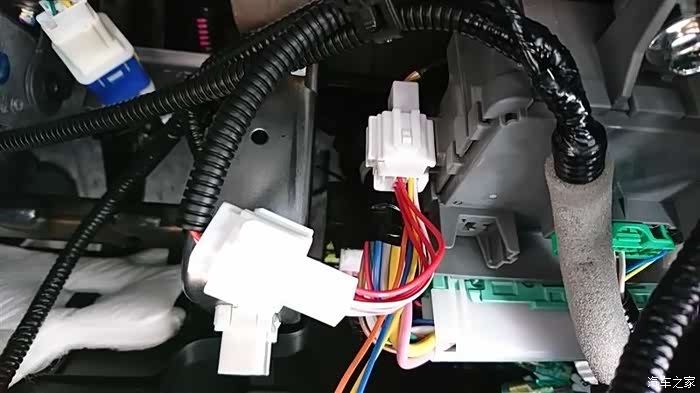

6PIN选装插接器外挂于保险盒附近，它提供常电、小灯、车门+、车门-和两路B-CAN（雷达信号），CR-V原厂配件中的LED迎宾踏板就使用6PIN接口供电。

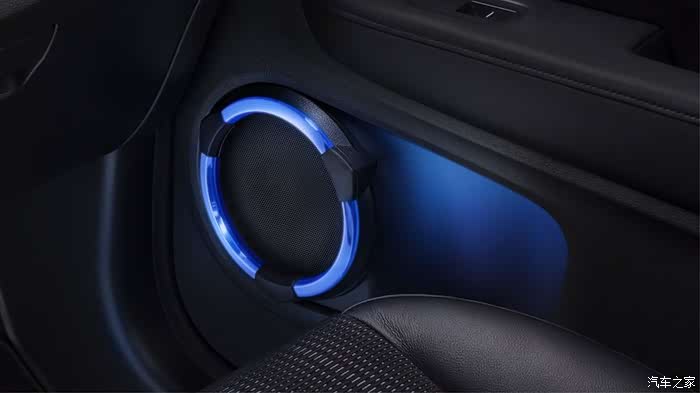

小灯是当车辆开启示宽灯、大灯或AUTO模式大灯启动时开始供电，配合车内接地，常用于各种室内氛围灯，如中控台氛围灯、车门内饰板氛围灯、脚窝灯和B、C柱反射式氛围灯等。

车门+和车门-是配合使用的，它的原理是通过车门-的控制来实现设备的通断，这是典型的负控模式，所以车门-不能当做平常的接地来使用。它们常用于LED迎宾踏板的控制，车门打开LED模块亮，关门灭。此外，它们还拥有门灯联锁同步的功能，LED迎宾踏板在锁车后的延迟熄灭，解锁后和室内照明灯同步亮起就是这个原理。

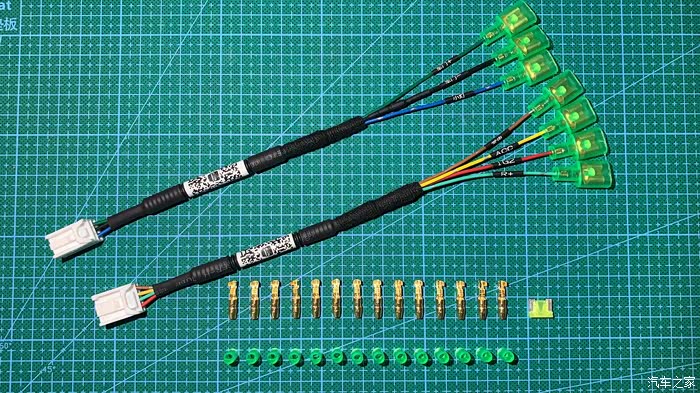

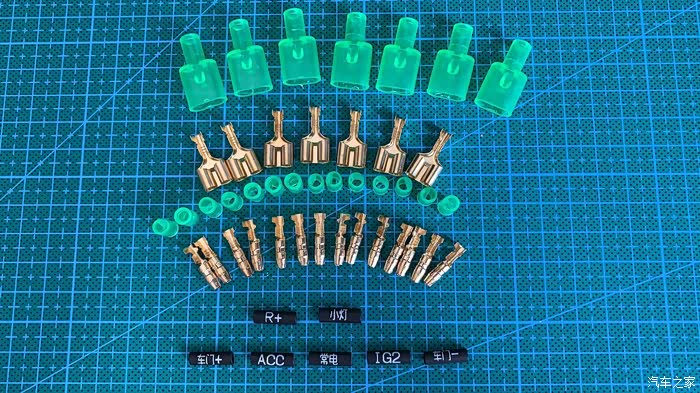

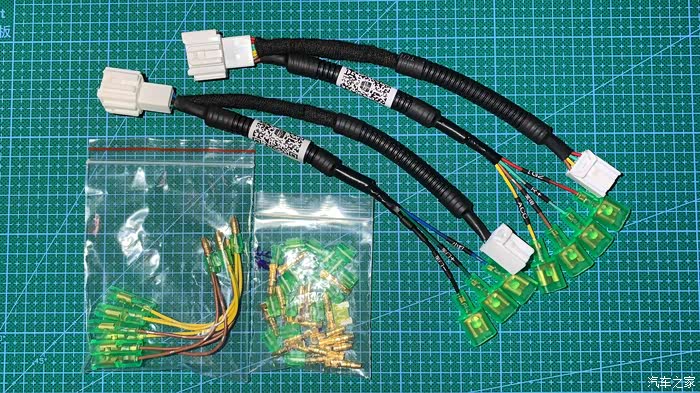

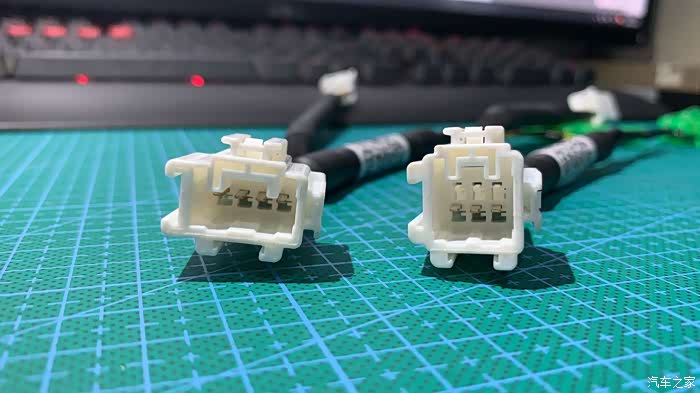

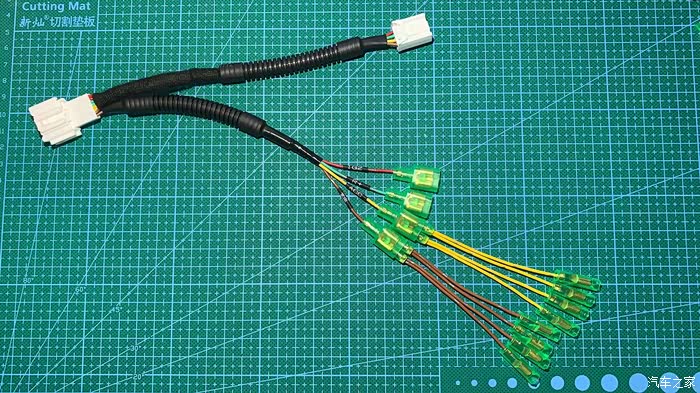

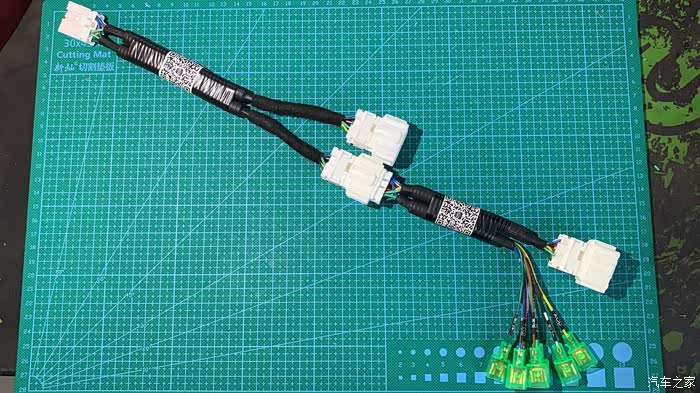

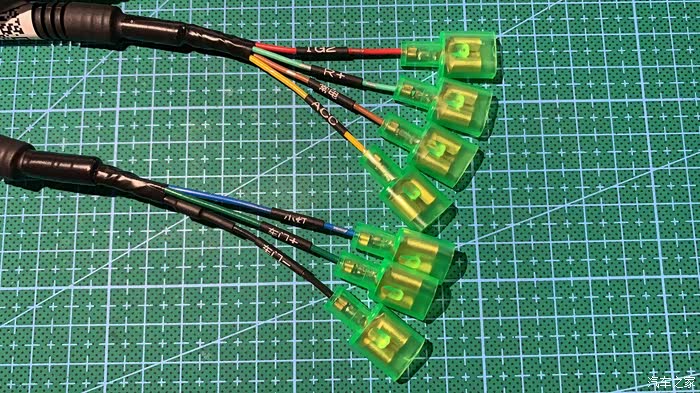

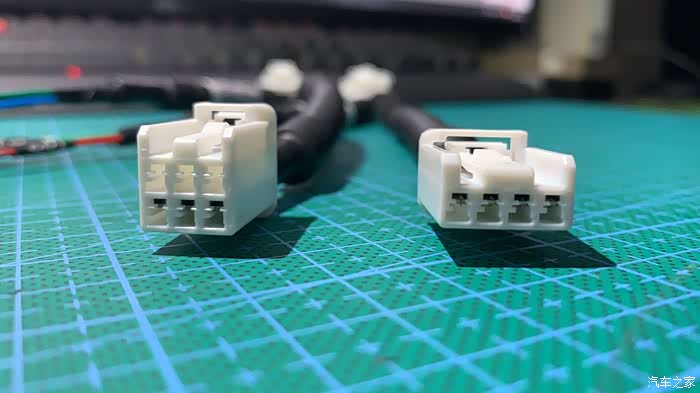

在了解4PIN和6PIN的工作原理后，我们通过制作对应的扩展&转接线就能实现对应针脚的独立输出功能，另外预留一个4/6PIN转接口（和原车接口一致）来支持原厂配件的后期加装。当然，根据车友选装配件的加装数量，也可以定制预留转接口的数量，或者一分二转接线，这样就可以实现多个使用选装插接器取电的原厂配件同时接入。

【特别提示】：本线材属于汽车低压取电线束，原车预留接口的原车线缆是0.5sq（平方毫米）的日标汽车专用线缆，我们也采用相同的矢崎0.5原装线材。因为原车线材的限制，所以0.5sq单线最大承载电流约为11A，按照最大电流70%的安全使用范围，我们建议你提前计算接入单线输出端子配件的总工作电流大小，并禁止接入大功率用电设备，避免线材超负荷运行造成意外！

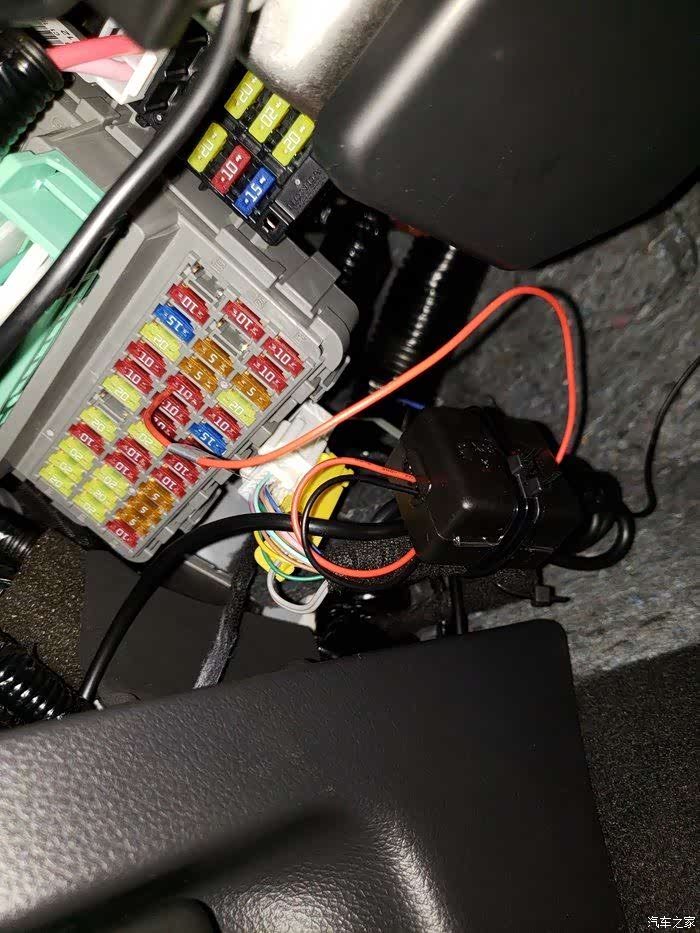

原厂插接器和保险盒都的遵循标准外挂接口尺寸，所以线材的布线和安装很方便，车友们可以根据自己的实际情况找固定卡销固定转接器公插座，独立输出电缆用扎带固定在方便取电的位置。

本线材开始接受预定，4PIN和6PIN线束可以按需单独或一起订购，或者根据需要定制增减输出端子和转接口数量，有需要的车友可以联系我。
