~好久不见...! 老款科鲁兹机械手刹改电子手刹详细教程

固定手刹支架的4颗大螺丝
1.用10号套筒就能拧下螺丝
2.把手刹拉线从月牙固定支架侧面取出
3.用6号套筒拧下固定手刹指示灯开关（在手柄正下方架子上）

取出后的手刹支架总成

固定后轮的刹车线的月牙支架（线从两侧开口取出），这个月牙支架要从原车上拆下来，市面上买不到替换件

把连接螺杆和月牙支架的插销，用角磨机打磨平整，方便取出

用螺丝刀顶住，然后用锤子轻轻敲出来

取出插销，分离月牙支架和螺杆

·这个叫吊环活节螺丝，我买的型号是M8粗，70MM长的

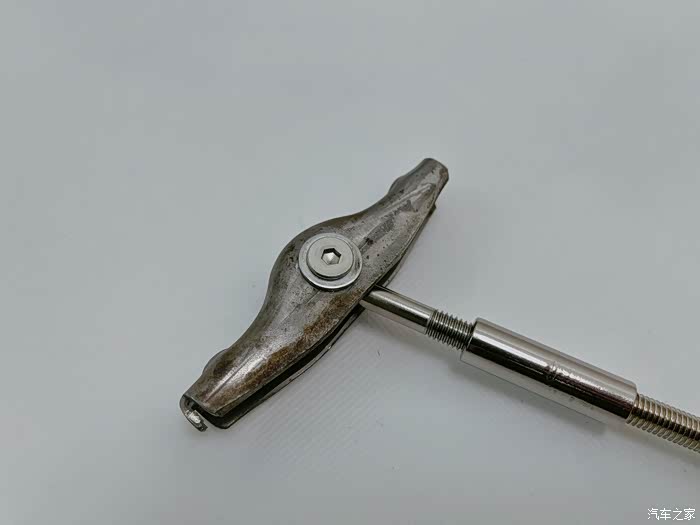

将活节螺丝和月牙支架，用螺丝固定在一起

中间的是双通螺母，也是M8内径，长度40MM，这个好处就是可以调节螺杆长短，后面会详细讲解

自行淘宝购买这个电动推杆，我购买的规格是
1.12V直流
2.行程是30MM
3.速度10M/S，扭矩900N

接头首选3号或者5号，其次是2号或者1号。我默认1号，结果要买U形支架连接，多出不必要的麻烦

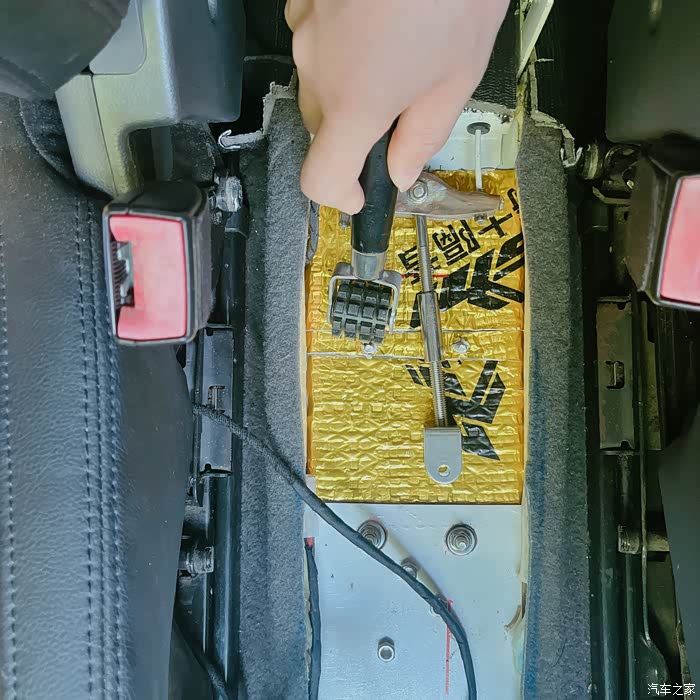

先摆放好，确定大致位置。重要一点就是，推杆接头、螺杆、月牙支架要处于同一直线上，这样可以确保月牙支架收紧时，始终是水平的，就不会导致后轮刹车力度左右不一样。

另外原来这些止震板已经老化，自己铲掉重新再贴新的。

大致位置确认好后，用角磨机切出相应大小的钢板。我切的大小规格是：220MM*120MM，板材厚度3MM

根据原车的螺杆柱位置，在板材上钻出相对应的孔位。

再根据推杆摆放位置，钻出相应的固定孔位。先打磨表层，再喷涂一层防锈底漆（这里讲一下，主要我不会电焊，所以选择了我擅长的办法解决）

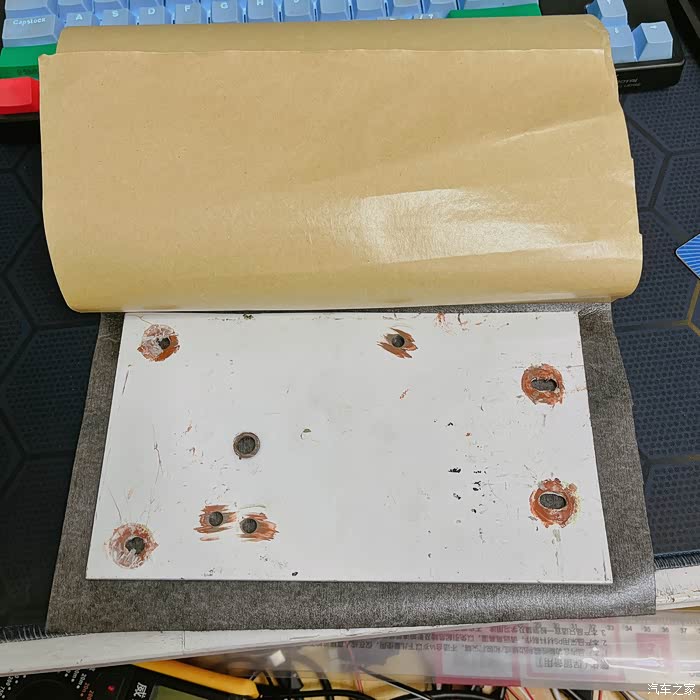

用内绒布在表面包覆一层，除了美观，也进一步防锈。包覆完成，在表面扎出对应的孔位

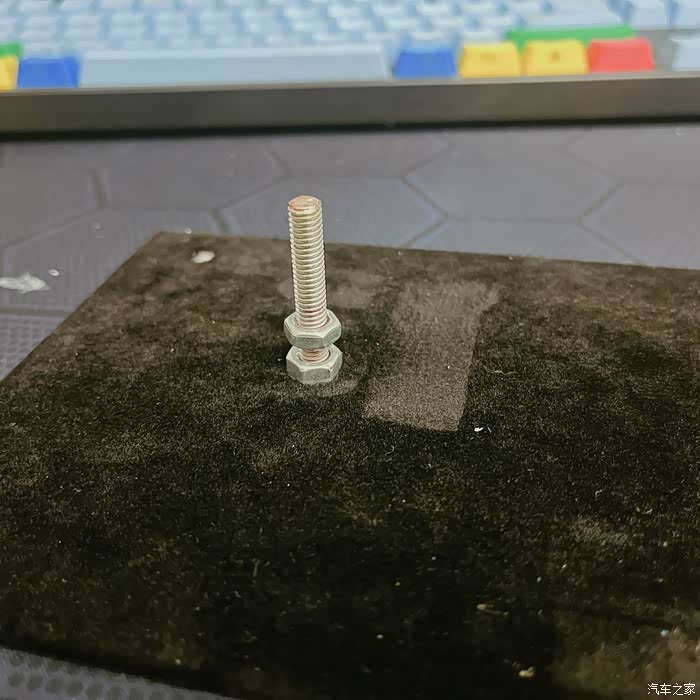

先把固定推杆的螺杆固定在铁板上，打上一圈螺纹胶防止后期松动

再加一个螺母垫高，因为推杆中间有高度差

可以看到垫高的螺母紧紧贴合推杆固定孔位，防止松动

然后上紧两个固定支架的螺丝，防止推杆左右晃动

反面是内六角螺母设计，这里要在车上止震板挖出相对应的凹坑，毕竟螺丝帽有厚度

固定支架，用防滑法兰螺母锁紧，这里不用打螺纹胶，方便后面更换不同尺寸的推杆

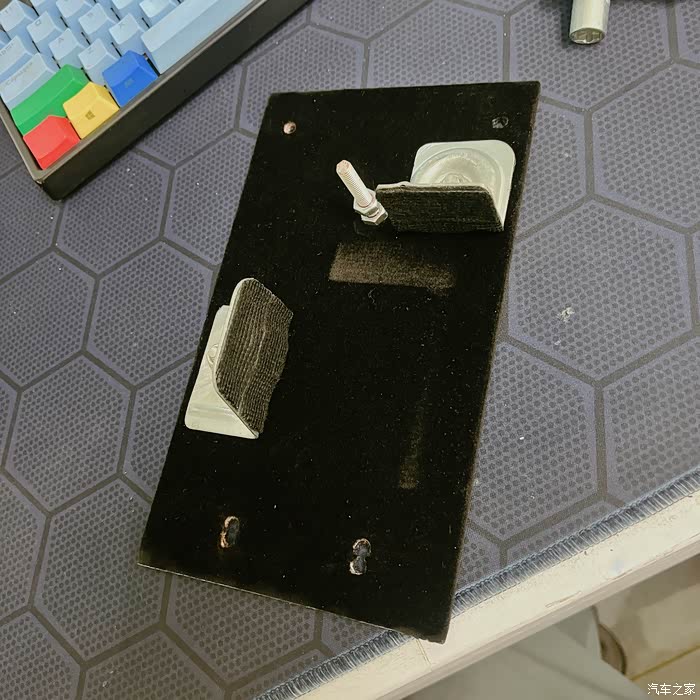

固定好两个支架，背面要贴减震胶布，防止后期异响，推杆底部也要贴上一层。

推杆已经固定在铁板上，顶部也是用防滑法兰螺母锁紧。这样做工时就不会左右晃动，等下明天就装车了

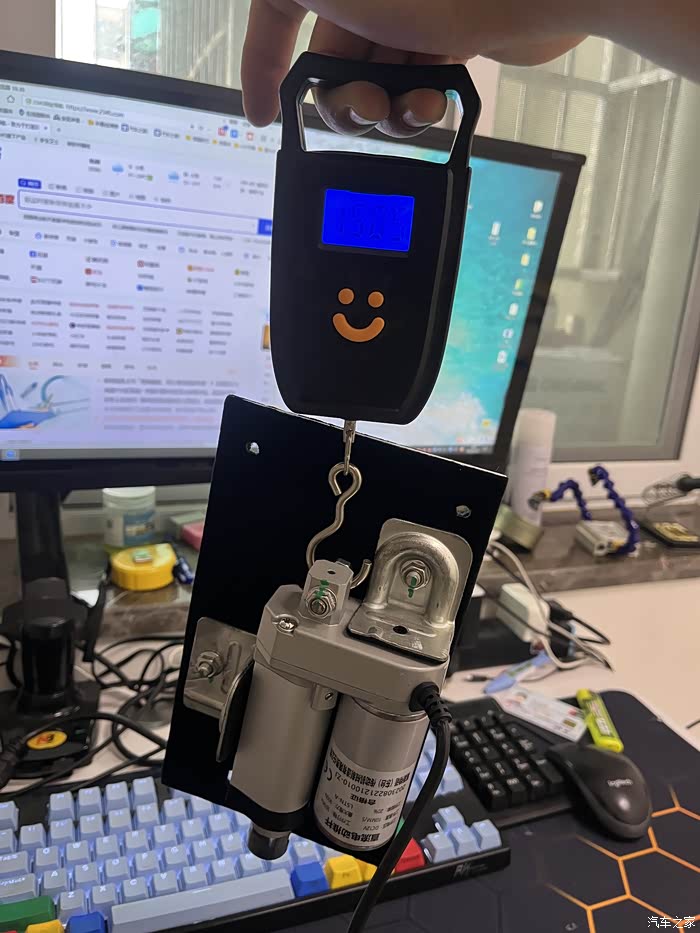

组装好差不多有3斤多的重量，又给车子增重了（绿色是油性油漆笔，用来做记号。螺母拧动一眼就看的出来）

先在螺杆底上垫上一圈海绵防止异响，再把推杆组件放上去。

每个螺柱上都放一个垫片，然后用螺母固定

拧上防滑法兰螺母，用扭矩扳手装上10号套筒拧紧

将手刹指示灯开关支架、月牙支架螺杆，固定在推杆的接头上。手刹灯开关支架参数是：长宽高60MM*30MM*15MM（前面说到的推杆接头选择，就是这一步我要做一个U形支架，中间打孔穿过去，接在双通螺母的另一头）

组装好的效果，L支架刚好抵住开关（表面包上一层减震棉，防止异响/磨损）

根据开关拉伸长度，确认好线长度，再用电工胶布固定好线束。确保后面的工作中，线束不会缠住，影响到推杆工作。

手刹指示灯开关怎么固定？
1.固定位置是原车螺杆的地方
2.最底下垫一片2mm厚的铁板（中间没孔，我自己钻了个M6的孔）
3.用6角M6的螺母拧上，为了固定住铁片
4.再拧上一颗螺母，为了垫高，防止开关刮擦，不能正常做工
5.装上开关（原来的孔位不够大，需要扩大到M6大小）
6.在最顶上上一颗螺母，摆正开关位置，摁动一下，感受开关是否丝滑推拉，然后锁紧螺母即可

最后调整这根螺杆的长短
1.过长，刹车不紧，容易溜车
2.过短，推杆功率过大烧毁，后轮抱死等。找个斜坡，停好不溜车就可以了

手刹开关买的这种的，看起来廉价。50块钱包邮带线束，可以自己淘宝购买。

自己做的储物盒，卷帘一拉，就可以完美隐藏。开孔多大，我忘记了。旁边的是别克威朗的USB+aux模块，底下是快充模块，我把点烟器给取消了。（为什么做储物盒，因为自己重新设计了一款中央通道）

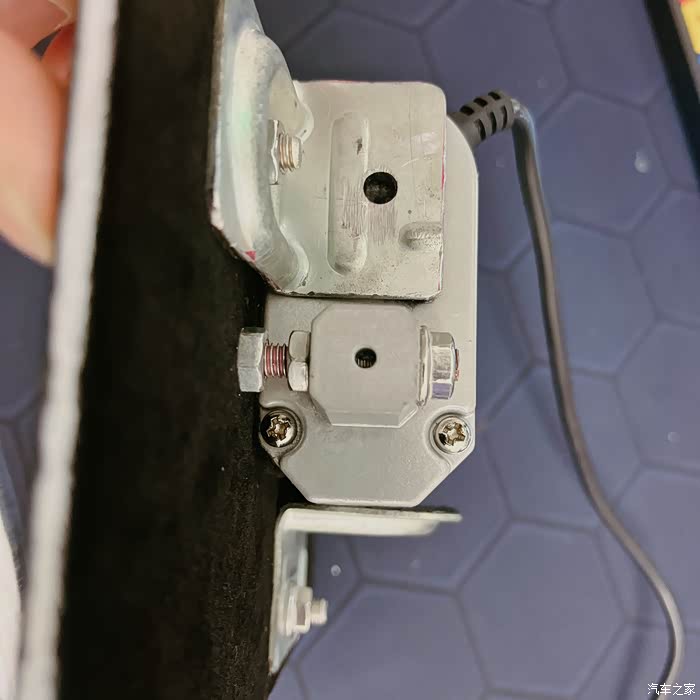

手刹开关接线，总共就是5根线，一个接地，两根控制拉/放，剩下两根就是开关指示灯的正负极，拉起手刹指示灯亮，放下就是熄灭。

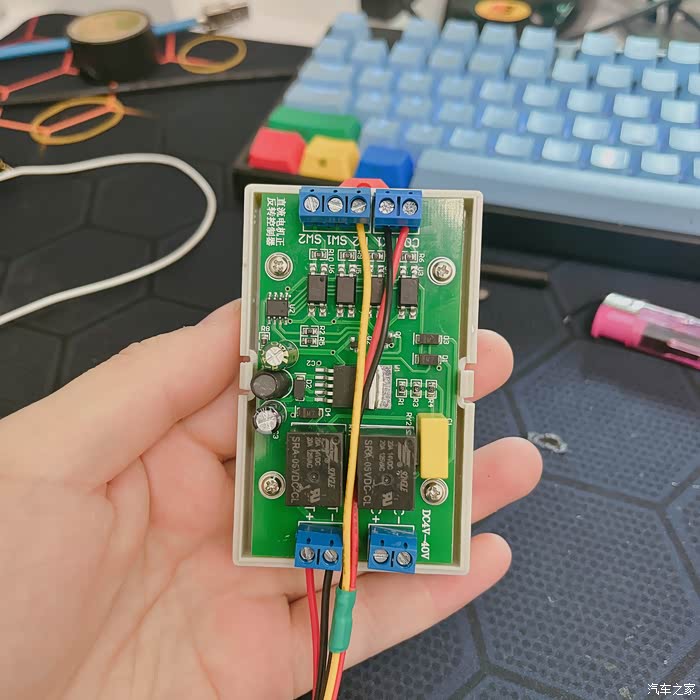

这个是电子手刹中第二重要的部件，直流电机正反控制器。这个是自己买的散件自己焊接的，这个是自动模式的，不过现在淘宝上有成品卖的。

接好线，先简单试一下效果，没有异常就可以固定了。
控制器我接了两组供电线路，一组作为应急使用。（所以那些担心没电了用不了电子手刹的顾虑，可以打消了）

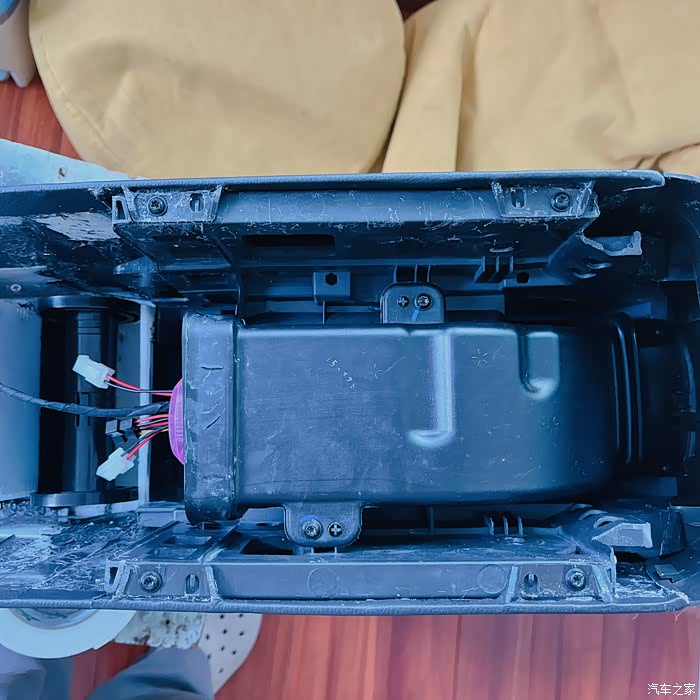

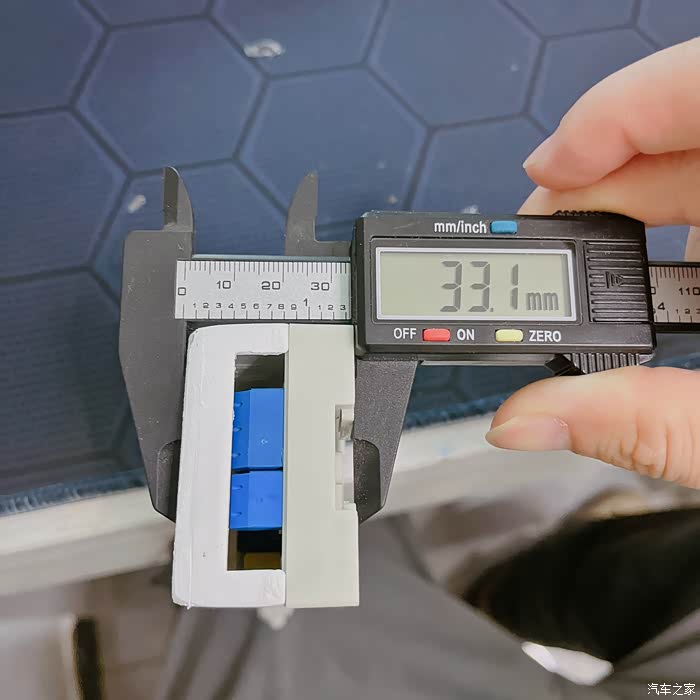

控制器盒子高度在35MM以内，刚好可以装在通风管下面

用泡沫胶固定住就可以了

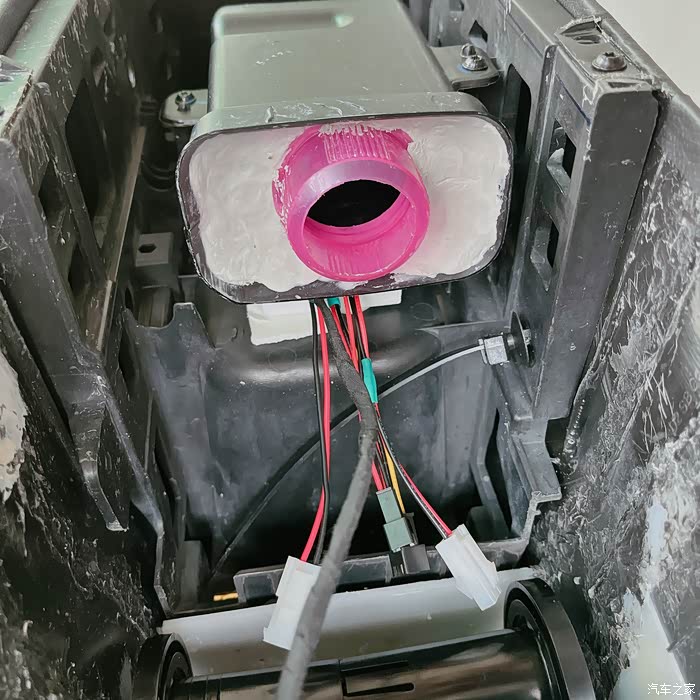

装上原车的空调出风管，完美隐藏了

粉色圆孔是改的通风管快拆头，讲后排出风口改装会详细说，这里先略过

做好线束标记，免得到时候忘记了

整理一下线束，就可以装车了。难题来了，通道上没有绑扎带的地方，怎么解决呢？

生活小妙招，1毛钱一个的挂钩，然后切一段铁片，钻两个孔，螺丝固定。然后粘在适当位置就可以了

前面这一大捆线束就固定在这里

固定在右侧板这边

这个是初步摆放的效果，等后面的全部弄好了，会多放些展示图片。
