吉利帝豪2016款三厢1.5L手动向上版倒车摄像头改装记

2019年7月17日星期三。2016年吉利帝豪1.5L三厢手动向上版款的倒车摄像头坏了，进水后模糊没图像，有人说用餐纸包好放米桶三天三夜会把里面的水质出来，尝试后没效果。在网上购买原厂同款产品价格在260-285元价格。感觉有些贵。后来在网上搜索到一款只要80元的倒车摄像头可以通过剪线改装，改装方法如下：

一、拆卸原摄像头

打开后备箱用一字螺丝刀撬开固定隔音棉的塑料卡扣，卸下后盖内装饰隔音棉，先拆后盖的银色装饰亮条，拧下在左右端位置的两颗螺丝，然后用尖咀钳***装饰亮条里面的卡扣往里顶（此方法本人用过，或许还有更好的方法），估计有6个（不在意几个）卡扣一个一个往里顶出，拿下装饰亮条。将摄像头连线插头分开，连摄像头和塑料托架一起取下。因为要利用原塑料托架固定改装的摄像头，所以需将原摄像头在塑料托架上卸下来，拧下两颗固定螺丝，原厂的封胶很硬，用加热后的电烙铁将封胶去掉，取下摄像头。

二、改装剪线接线

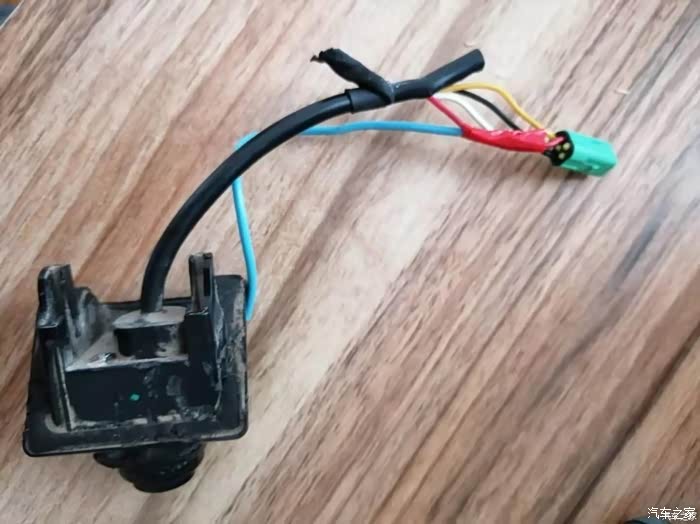

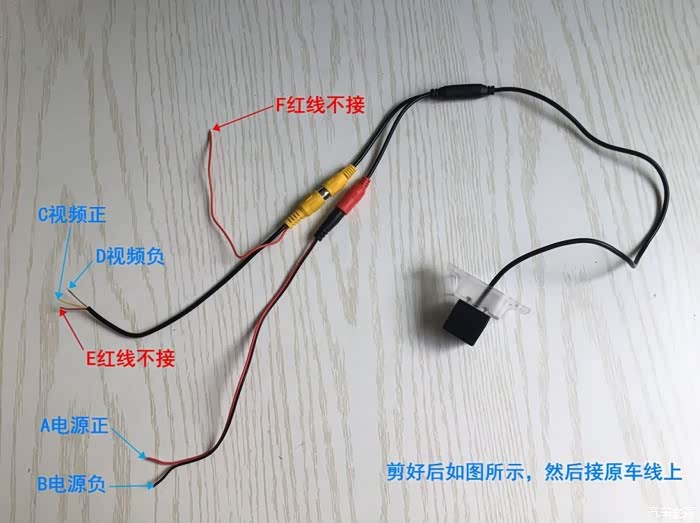

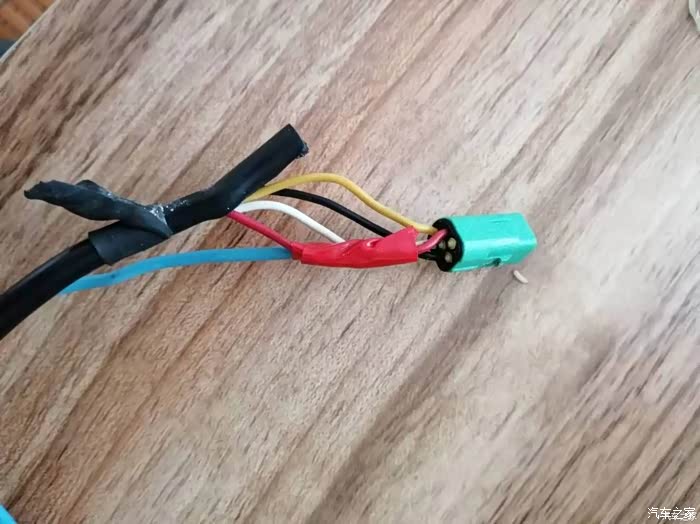

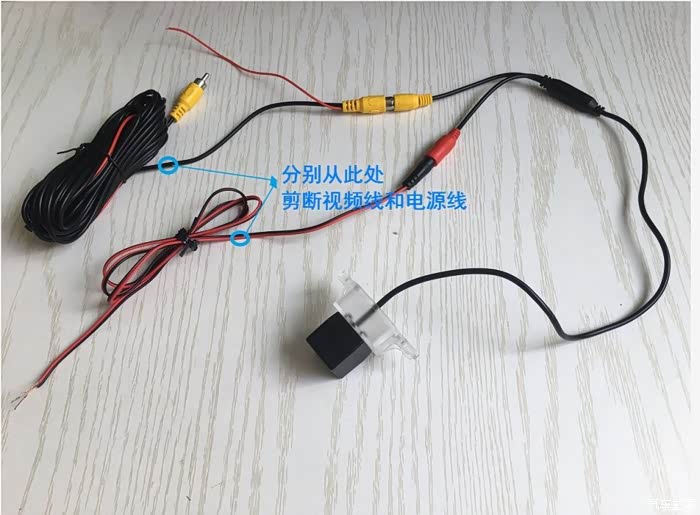

原装的摄像头有四根线分别为红、白、黄、黑线，四根线的用途为红白线为倒车影像启动检测线，红线（+12V正极）、白线（负极），黄黑线为倒车影像视频线，黄线（视频线）、黑线（视频线）。新买摄像头引线分色视产品不同而不同，我买的摄像头为红A、黑B、黄C、黑D线。如图对应连接好线后，可先测试一下。

三、用防水胶封装

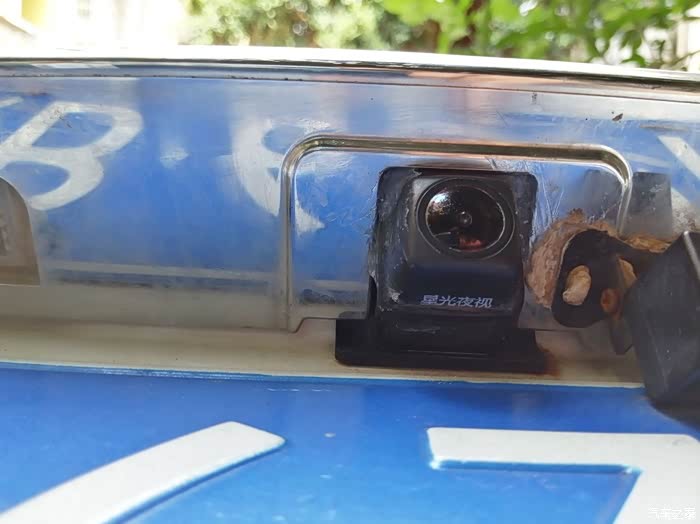

连接好线后，将摄像头通过拧紧两个螺丝固定在原托架上，然后用防水透明胶封装。效果如图，不注意“星光夜视”那几个字还有点像原装的。

四、安装与注意事项

怎么拆卸就原路安装好。安装过程中需要注意的是，摄像头的电压要与原厂相同，在拆卸中剪开原厂摄像头的连接线后，注意线与线及外壳不要碰头，打开车总电源（不要启动车发动机）挂上倒档后用万用表测量红线与白线（外壳）之间的电压是多少伏，这里的是正12V，要与新买的摄像头电压相同。确认电压和极性相同后，先接上测试正常后再来安装。

五、编后语

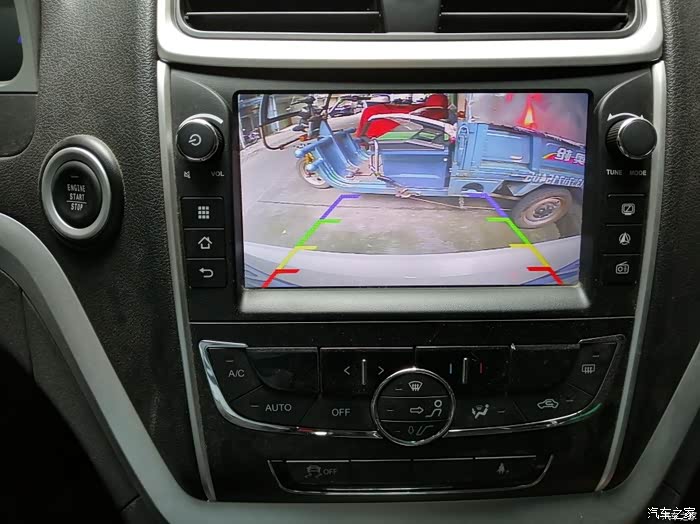

改装好后效果还真的不错（如图），自我感觉比原厂的还好，80元的摄像头170度广角度视线，还带夜视功能，像素1280*720，清晰度也比原厂的更高，后盖边也能看清，停车路沿石也看得清清楚楚。但耐用程度还待检验，不过不要要求过于苛刻，原厂的也只不过才用了二年多就进水了。在从经济角度上讲比原厂的省200元左右，自已动手改装还省上100多元的工时费。如有类似情况的又喜欢DIY的不妨也自己动手试试。不过本文也仅限于做些参考，缺乏相关技术知识者请慎用，最好到4Ｓ店维修。最后这里需要补充说明一点的是文中对产品做出的描述纯属个人感观与产品本身无关。
