19款自动精英版加装原厂360全景影像

     本来此教程已经完成有段时间了，我的车也早加装好，因为迟迟没时间标定，再加上最近准备要装自适应巡航，也就把标定搁下了，下面的实景图图片也是未标定拍下的，有变形。
     另外，加装这些要具备一定的动手能力和电路基础，如自己没谱的，就直接跳过！自己有能力有兴趣加装的，搞好硬件后需要刷修改配置码，可以向我索要，我无偿提供！最后图的标定布我也在淘宝做了一套，败家！
     精英版加装前提条件，必须先更换豪华版以上车联网主机。
一、硬件备货
1、左右摄像头，推荐直接购买豪华版倒车镜总成，自精原总成是8线，这个8线加1摄像头同轴线，直接无损对接。

2、前后摄像头 ，尽量找拆车件，节省成本。

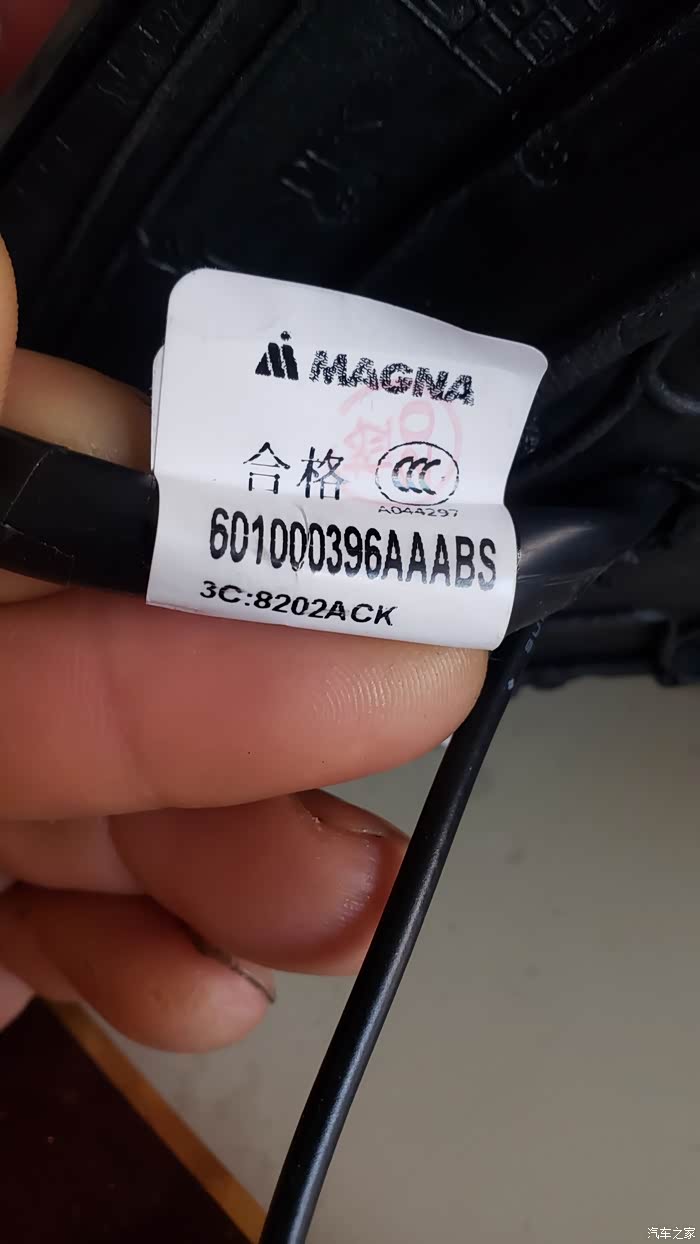

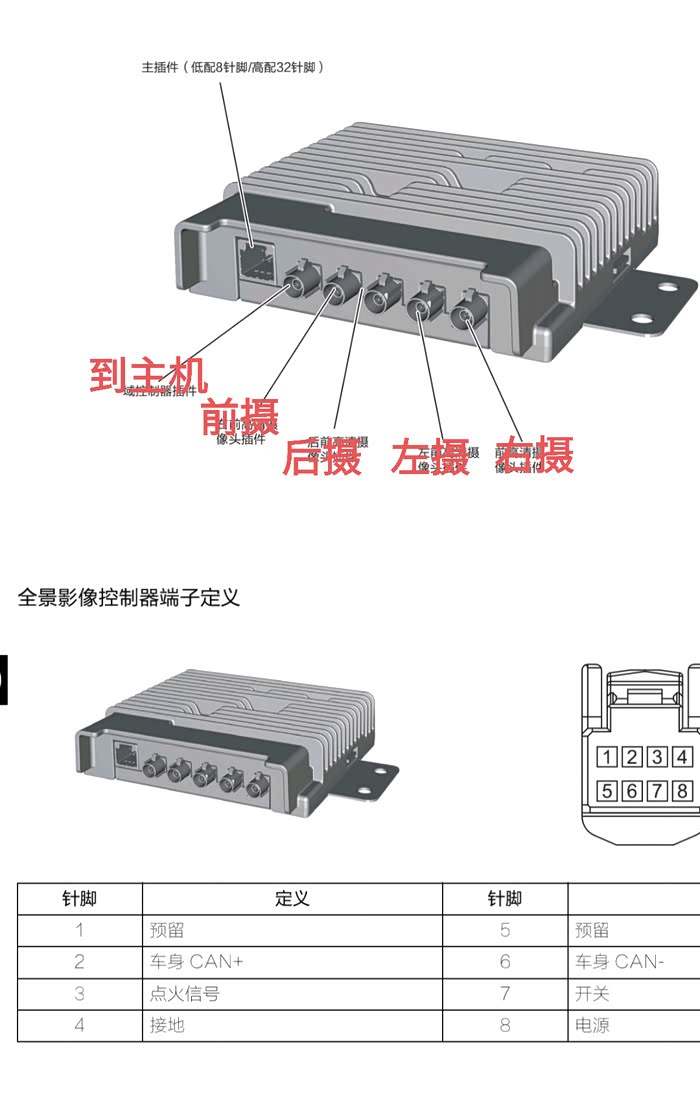

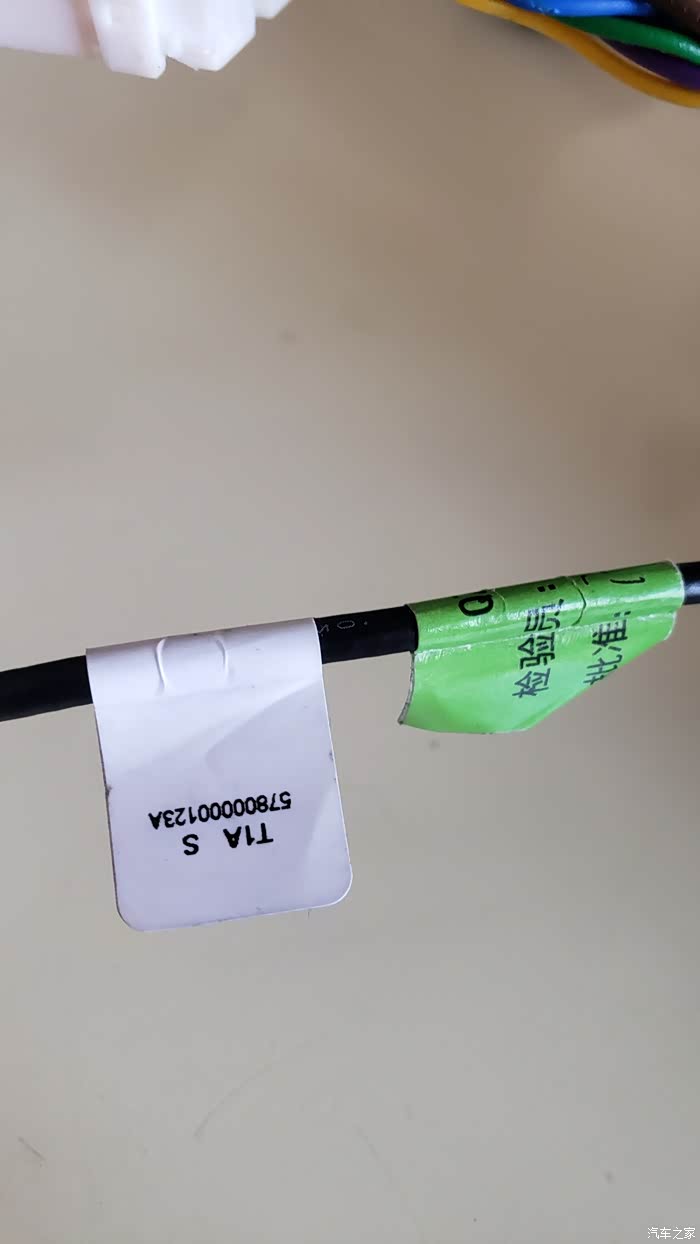

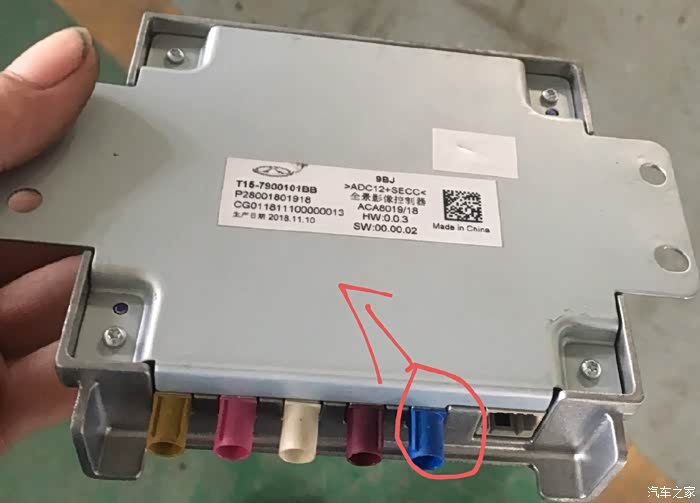

3、全景影像模块，尽量拆车件，这个全新比较贵要1200左右，别买错32端子的高配模块，买8端子的低配模块。

4、摄像头线束，FAKRA接口同轴线共5条，蓝色C型直母1米连接模块到车机，酒红色D型直母4米前摄，白色B型直母6米后摄，粉红色H型直母3米右摄，咖黄K型直母1.5米右摄。

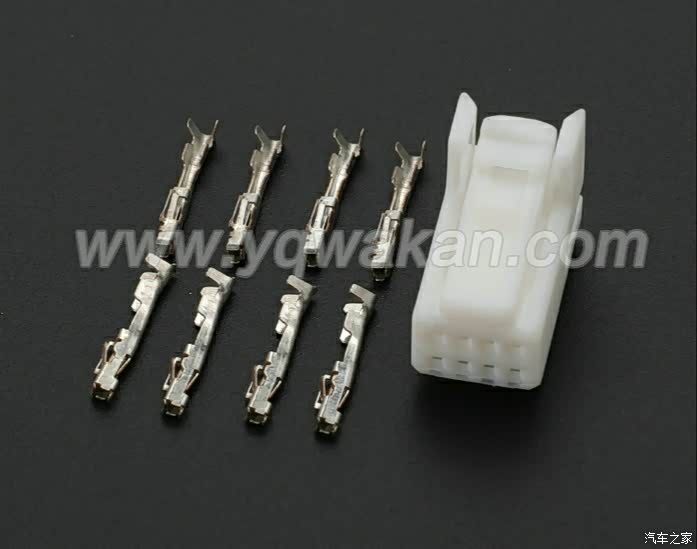

5、电源、控制线及总线线束和端子，0.35耐高温阻燃线，红橙黑蓝各3米，黄色，黄白各1米，适用丰田12551导航多媒体主机8Pin孔插头  含端子DJ7081SA-0.7-21一套，并线针两根（或者破线并接）。

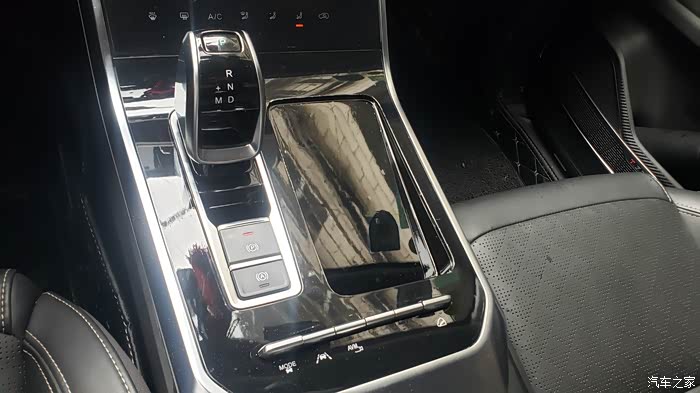

6、档把下面上盖板总成1个，要豪华版以上的，推荐购买20斜坡款。

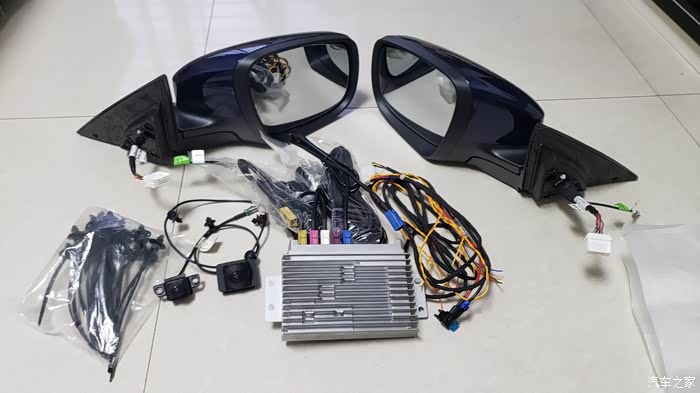

下面来张全家福

二、硬件加装

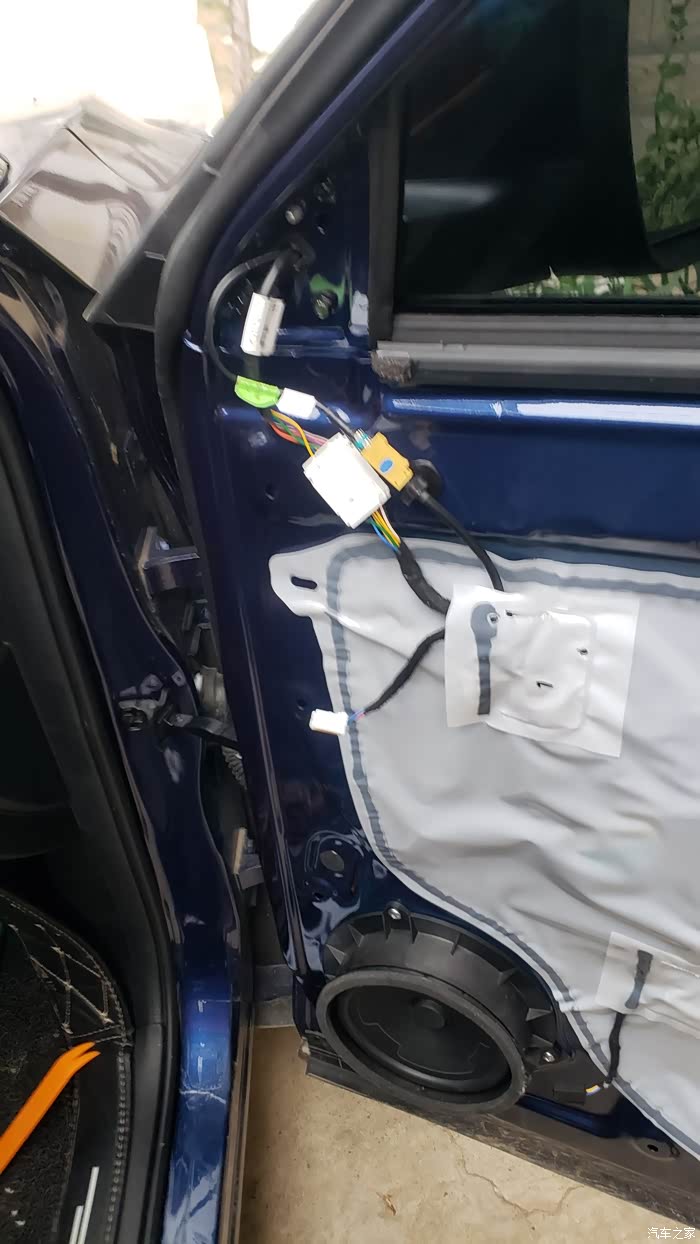

1、左右倒车镜更换，无损对接原插座，只需加一条摄像头的同轴线。跟原线束路径布线，穿门防水胶套，到手套箱后。

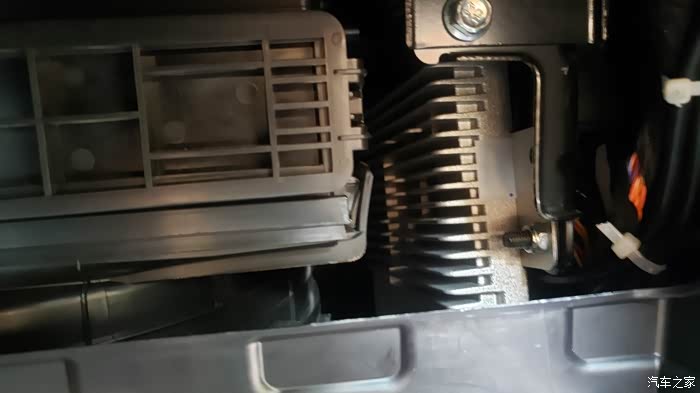

2、后摄像头，从手套箱后面开始（因为模块最后固定在手套箱后面铁架上，预留足够长度），沿右驾门槛下方线束路径一直到尾门原倒车影像摄像头位置。
3、前摄像头，原前保险杠中间有预留孔位，用16mm钻头扩开装前摄像头，线束路径走喷水壶那边穿到右门上方从防水胶条下面过去穿到手套箱后面。

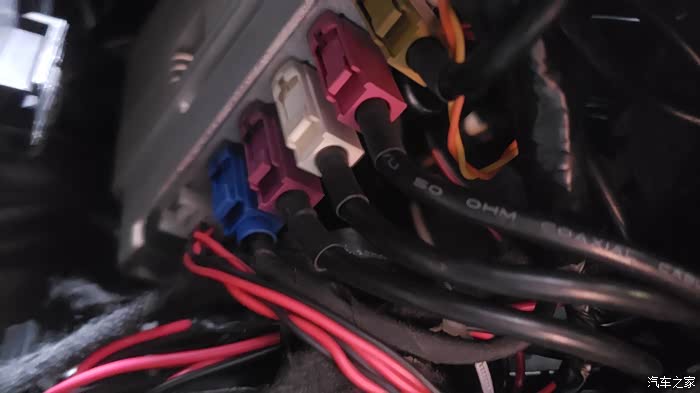

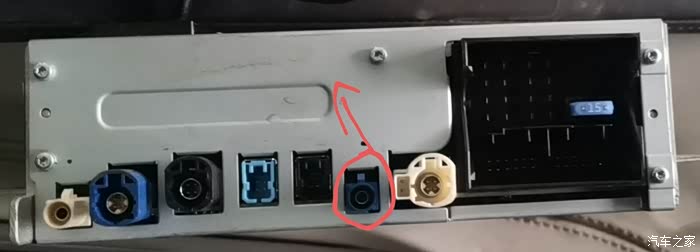

4、车机到模块连接，车机显示屏线旁边蓝色插座与模块蓝色插座用1米的蓝色头同轴线相连。

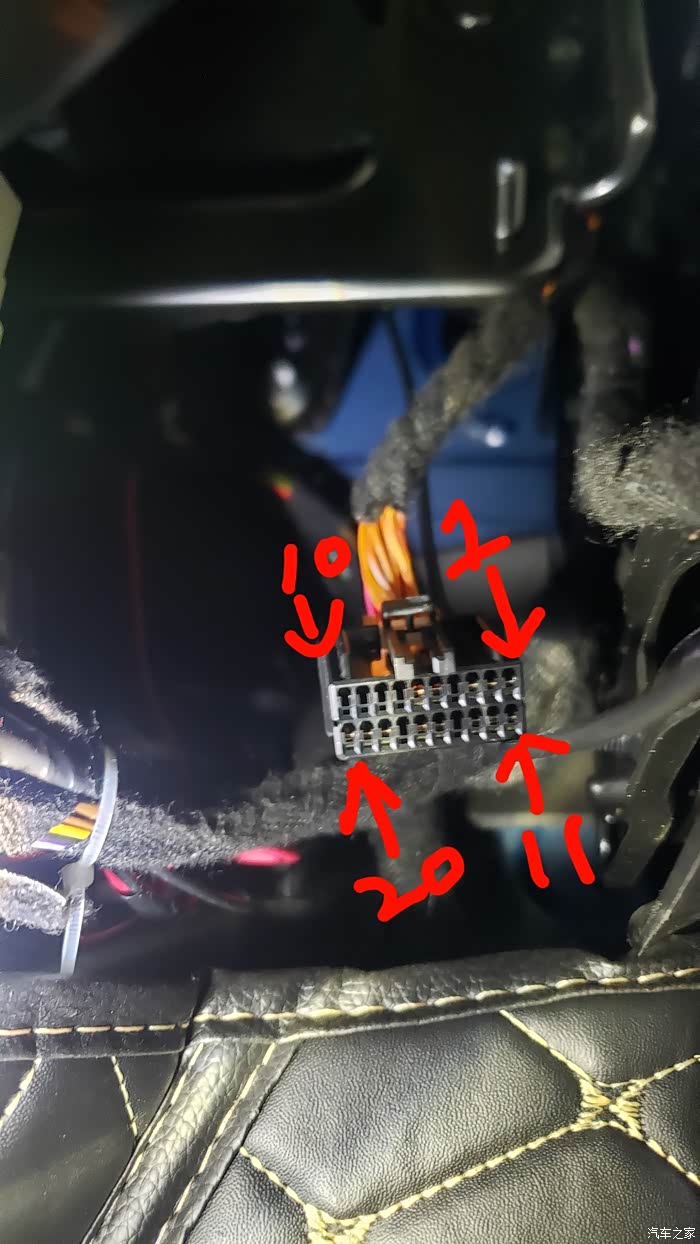

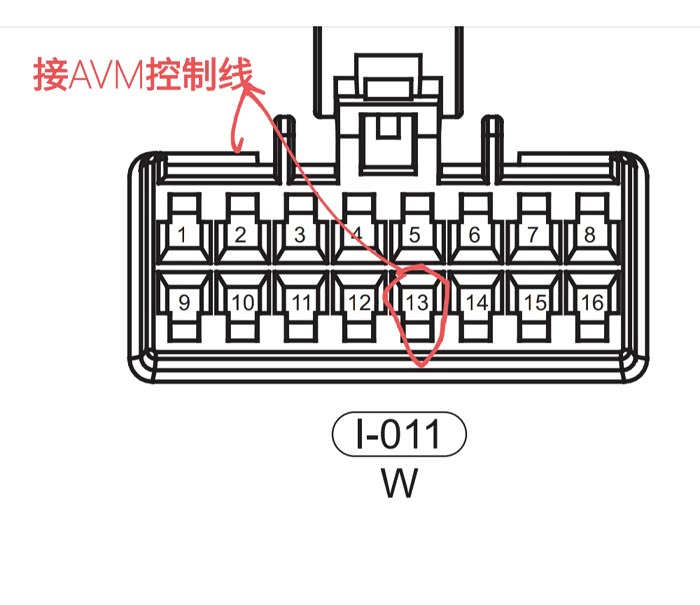

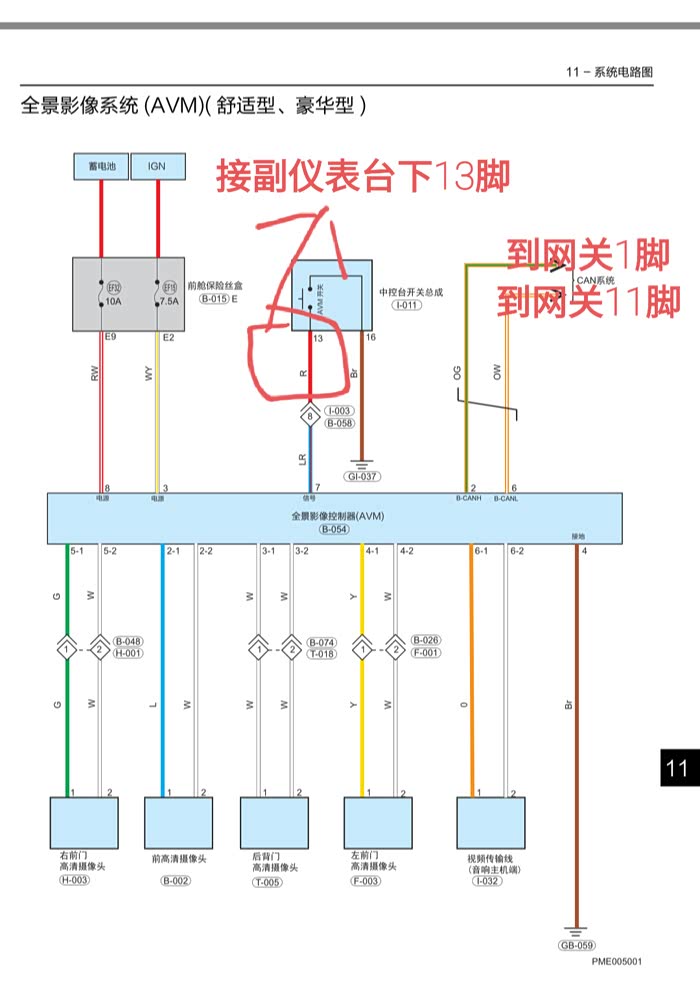

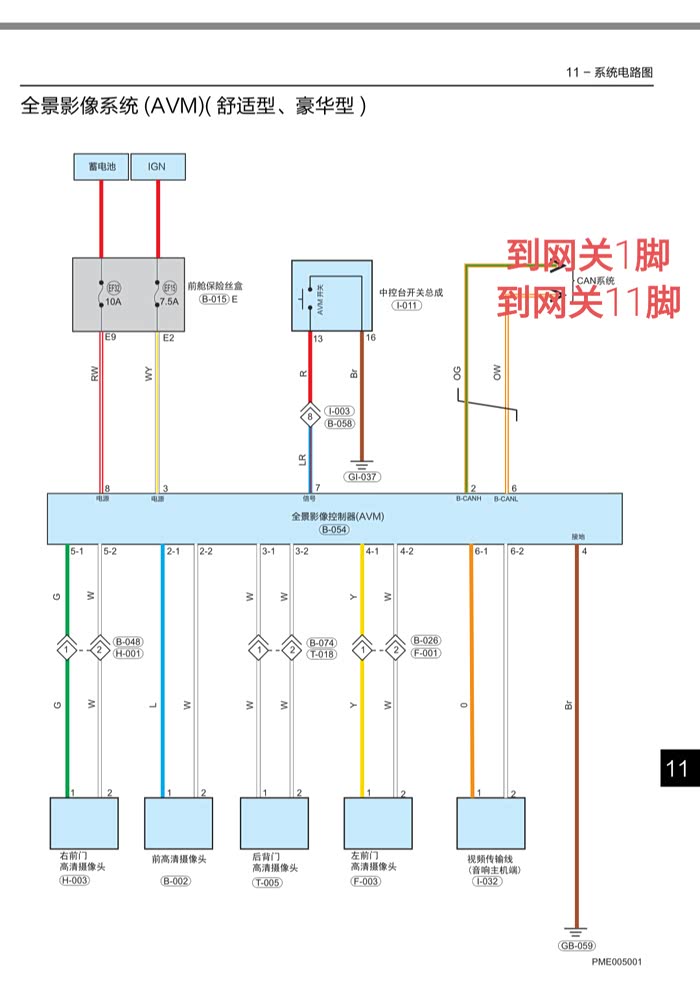

5、电源、总线、AVM控制线束，端子

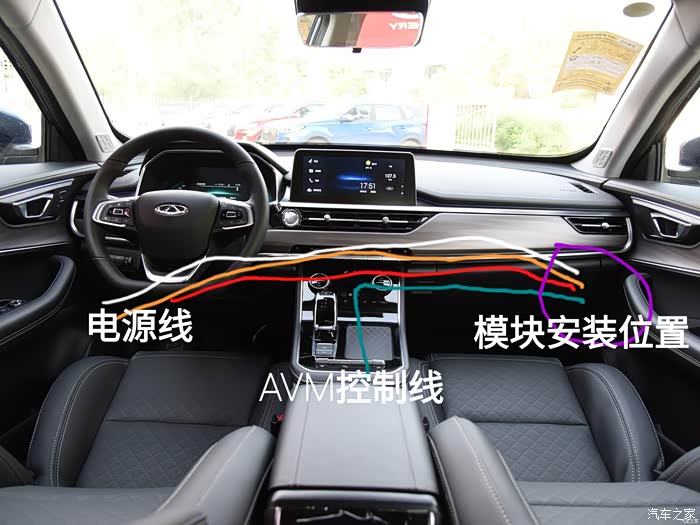

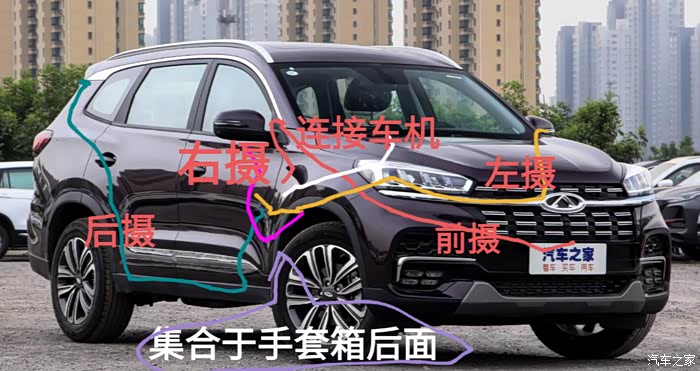

6、整体布线示意图

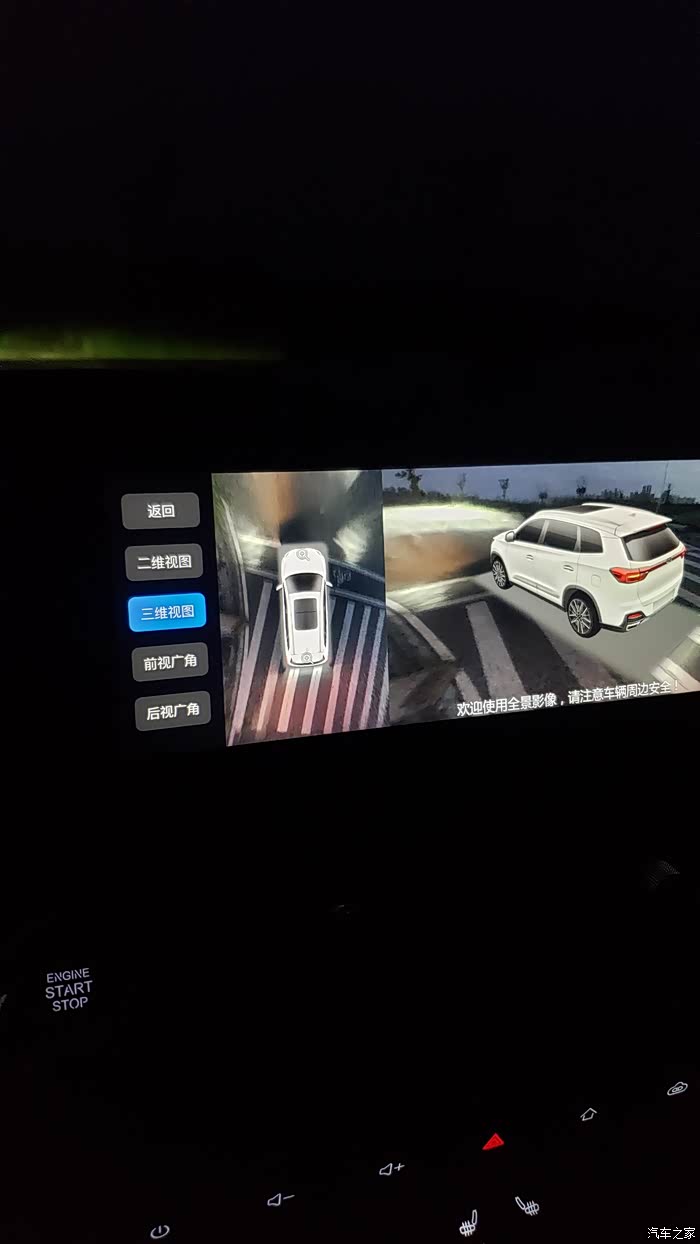

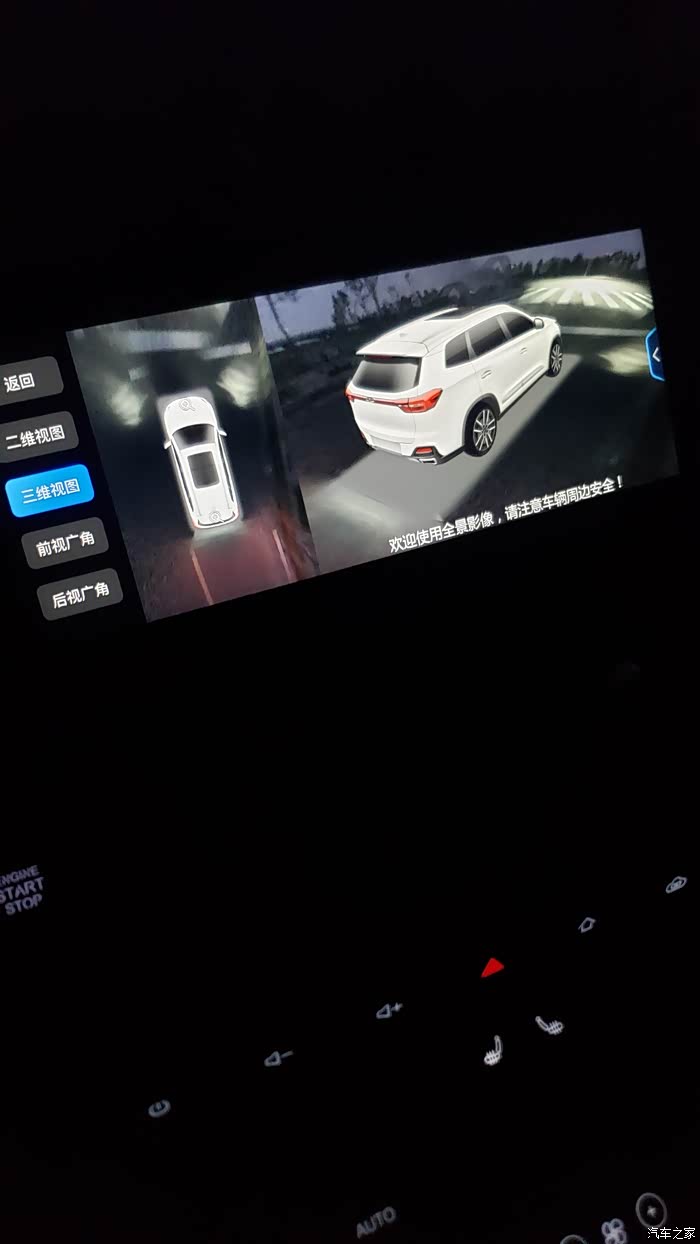

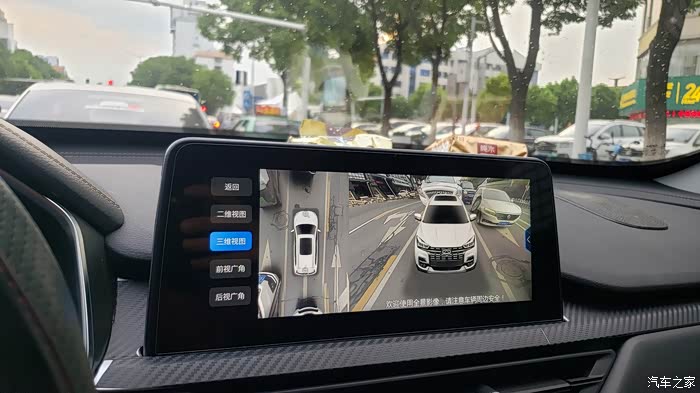

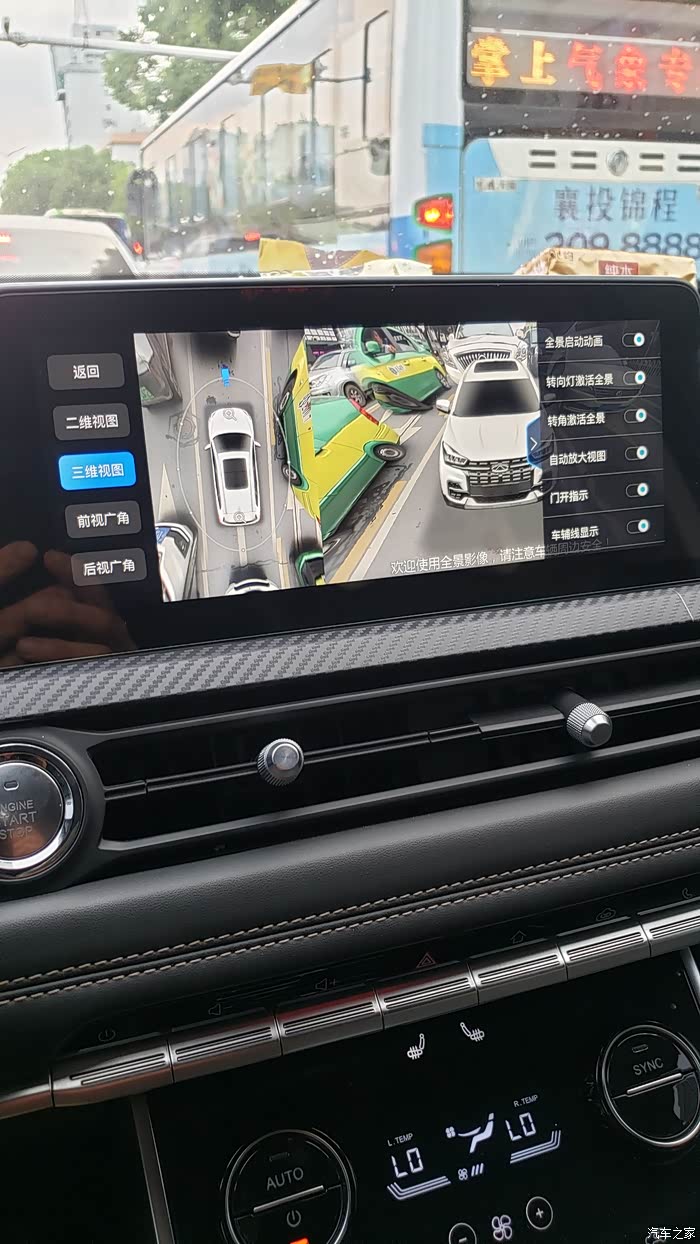

三、软件激活，用元征431进入BCM系统，刷入188位修改好的整车配置码，重启车机（以下的图是因为全景没有标定，所以是歪斜和变形的）。

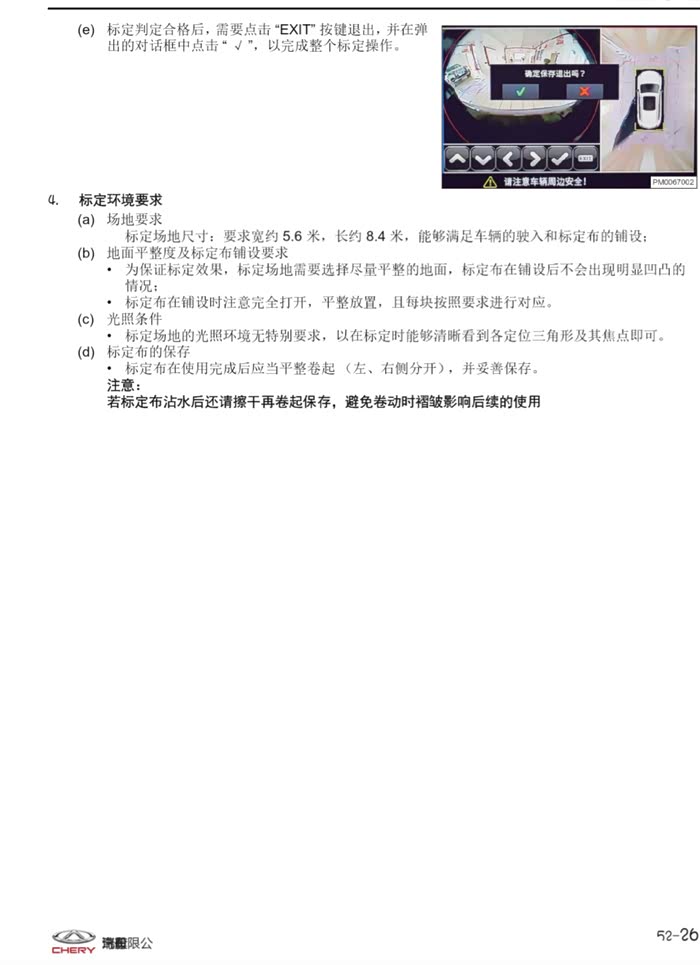

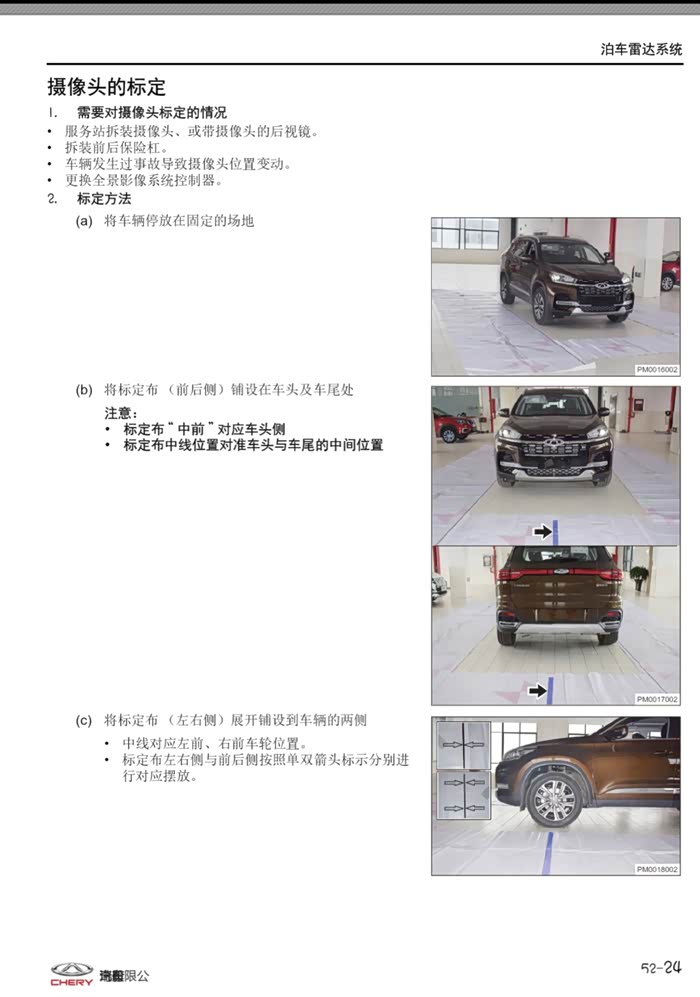

四、全景标定

   下期预告：精英加装ACC自适应巡航已经测试成功，材料也全部到位，等有时间装上去路试标定就好了，有兴趣的可以关注我后续帖子！
