2013款CRV2.0经典款中控小屏改装倒车影像纪实

     换车的想法很久了，其中的过程历经一年，最终的结果选择了VV，咱是平民，只想选取一辆咱买得起，既省心，又省油的代步工具，选车的范围只挑两个侵略成性的国家品牌，俺这里不是北方，用不着四驱，2013款经典版2.0是最佳选择，选择这款一点也不后悔。

     优惠1W2，只送了副脚垫，用了没几天就扔了，和大多数人一样，也想在新车上装点什么，但最后比来比去，只装了个后保险杠，至于行李架、尾翼、脚踏之类一概不装，咱始终觉得装了象个大花轿，不中看，也不中用。这样，CUV车外形轿车化，不装的话，让人觉得这是辆轿车，反而大气些。试开一段时间后，因为此车没有雷达、倒车可视，倒车时总有点不放心车后，经思来想去，觉得应当象2.4那样装个倒车可视比较稳妥，于是，上网查资料，2.0经典版应当是可以装小屏倒车的，为此，特地跑了一趟最近的扬州4S，4S的师傅倒是非常热情，但表示他们不会装，也不大想信2.0也能装，说是2.4就是2.4，与2.0的模块不一样，只能装导航才行。咱不相信，网上那么多都装了，还能装不起来？于是给网上最热的华哥打电话，华哥在电话中说了一番，有点听不懂，又在网上与他联系，他表示，必须买他的转接线才可以告诉我如何装，我看了一下他的转接线价格，觉得有点高，而且还必须买他的倒车摄像头。买了还不准退货，于是作罢。于是在网上联系了另外四川达州的一个用户，四川人很热情，但具体安装过程有点表达不清，听了几篇觉得他说的方法可行。于是让他发了一个转接线过来，下面就是收货后安装过程：

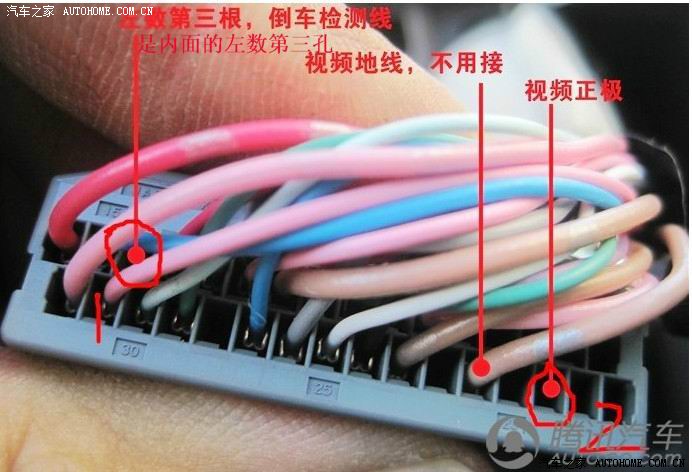

           这是不用转接线的接法，倒车检测线是内侧的左数第三根

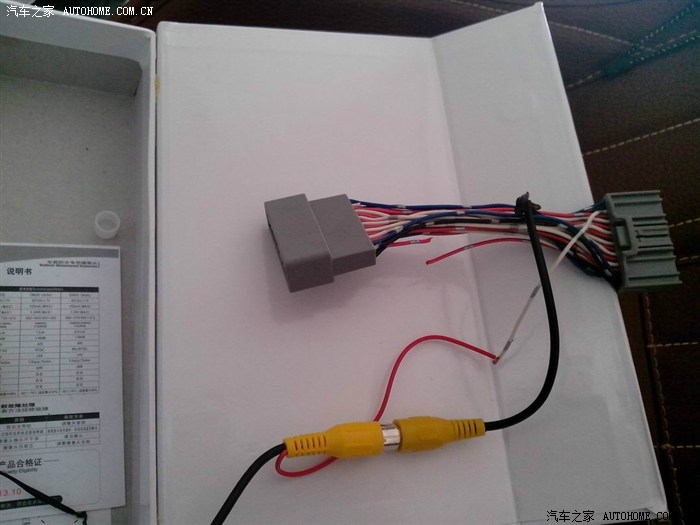

这是转接线，可以用转接线直接转接，注意转接中间有两根线是断开的。

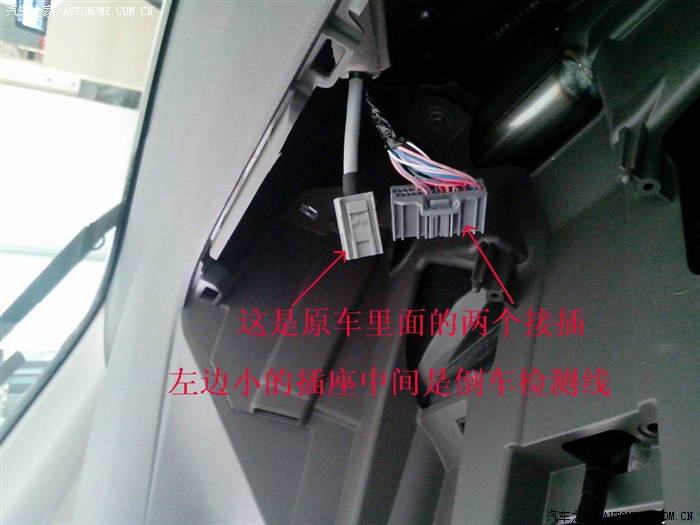

拆下中控后，里面可以看这两个插座，小的中间是检测线的，大的里面的线头可以与后面的一个插座上线相通，原车的线本来是厂家用来方便装导航的，这里可以用来直接装倒车小屏，否则，你要是自己接线到后面，穿线是非常麻烦的，而且，倒车灯的线也要破线，很不方便。

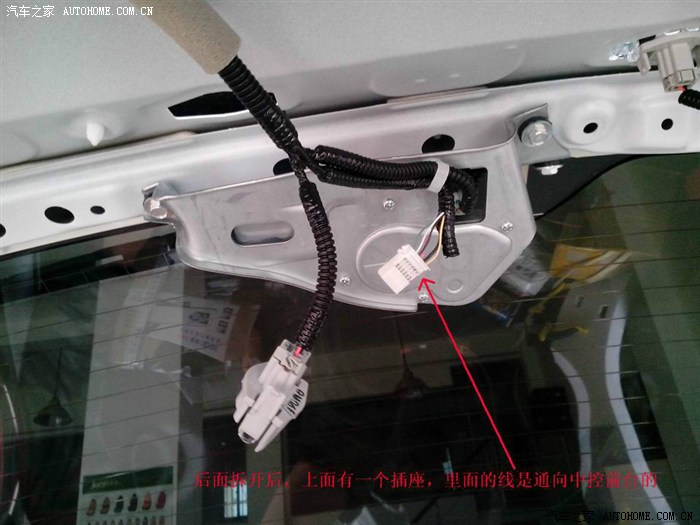

注意后面拆开后上方的小插头

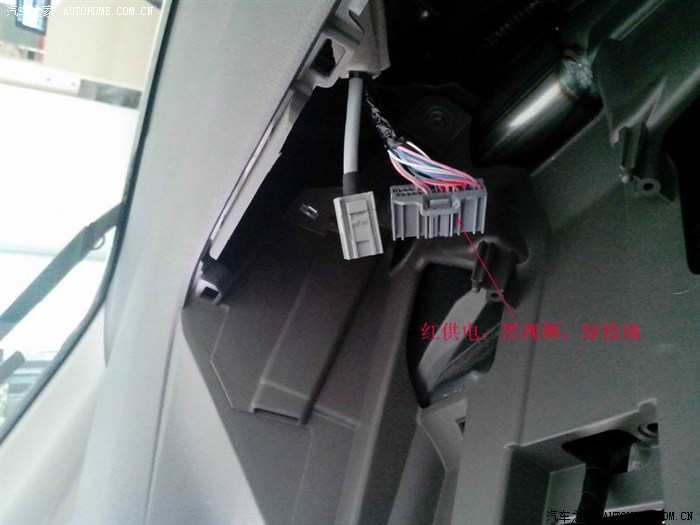

前面那个大插座线是红供电，黑视频，绿接地，而后面这个小白插上是红供电，黄视频，黑接地

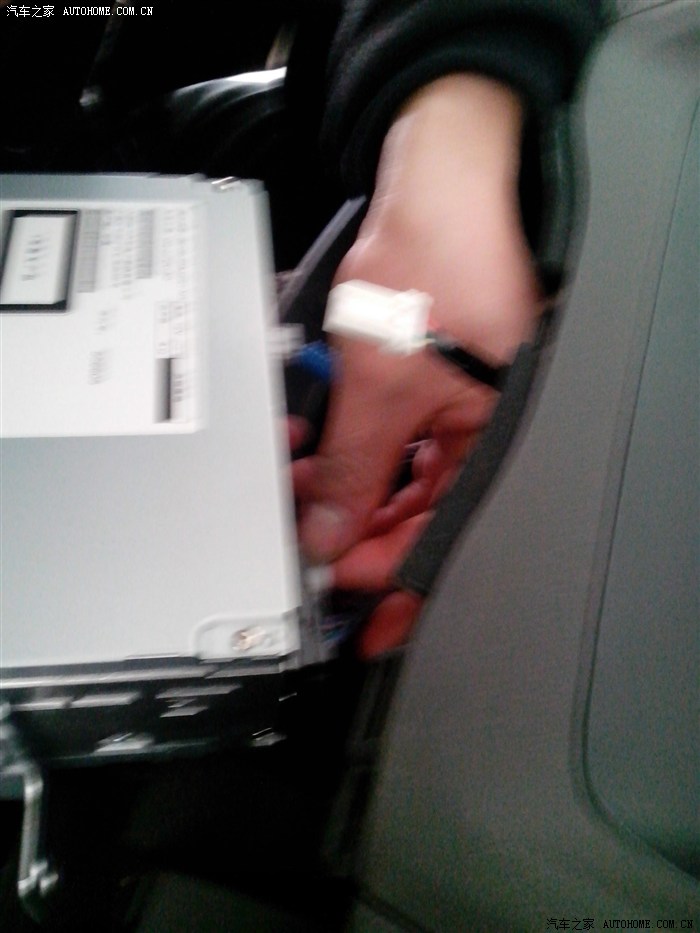

下图是拆装CD机，过程每个修理工都会的，拆的过程中，尽量撬松动后再拆。

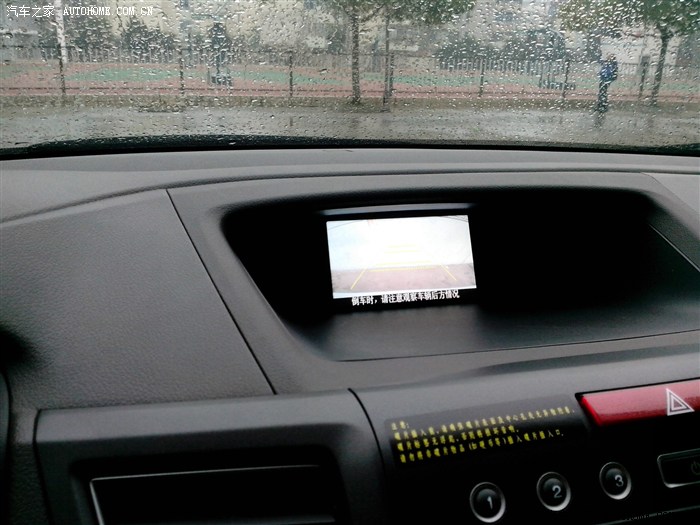

下图是装好后的倒车影像，后面是一堵墙，所以显得白，另外开大灯时，小屏有点暗，关掉大灯显得亮。

顺便说一下，俺改装小屏时，同时安装了GPS定位、行车记录仪（前后镜），用时三个小时全部完成。
