写在前面
自本人2013年入手长安逸动手动尊贵版以来，作为一款家用买菜车，小逸也算兢兢业业，未曾出过大的纰漏。然则也存在一些小问题，因此先后多次经过我的摧残，首先是自己升级凯立德导航地图，自己安装日行灯，自己改装一体化氙气灯， 随着导航地图的发展，地图越来越大，逸动那可怜的3.69G的内置字库就显得捉襟见肘，每次只能更新阉割版的地图。这其中也凸显出了国产长安厚道中的市侩和JS本色。就连CS75这样的高端大气上档次的买菜车都不能幸免。累积今日，实在不能再忍受阉割地图，在多方观摩坛内其它高手的导航改装后，本着低成本的原则，终于下定决心改装导航加装TF卡。因本人较懒，至今也没有上交一份论坛作业，这是俺在坛子里的处女作。求版主加精！求论坛车标~
自本人2013年入手长安逸动手动尊贵版以来，作为一款家用买菜车，小逸也算兢兢业业，未曾出过大的纰漏。然则也存在一些小问题，因此先后多次经过我的摧残，首先是自己升级凯立德导航地图，自己安装日行灯，自己改装一体化氙气灯， 随着导航地图的发展，地图越来越大，逸动那可怜的3.69G的内置字库就显得捉襟见肘，每次只能更新阉割版的地图。这其中也凸显出了国产长安厚道中的市侩和JS本色。就连CS75这样的高端大气上档次的买菜车都不能幸免。累积今日，实在不能再忍受阉割地图，在多方观摩坛内其它高手的导航改装后，本着低成本的原则，终于下定决心改装导航加装TF卡。因本人较懒，至今也没有上交一份论坛作业，这是俺在坛子里的处女作。求版主加精！求论坛车标~
解决方案

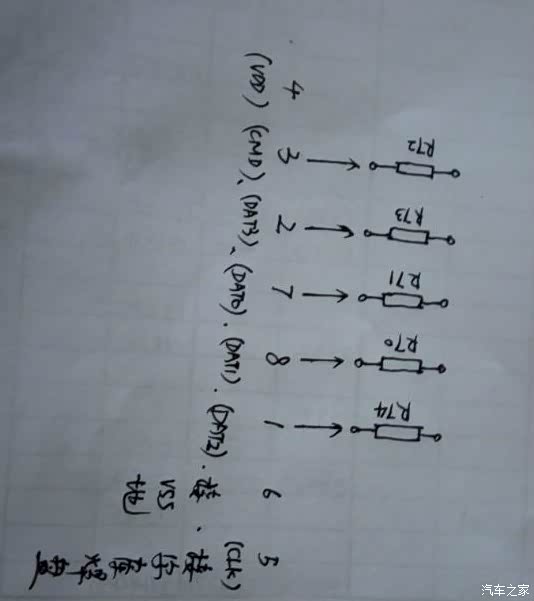

纵观论坛各位大神的方案，选择原车USB接口处开口安装TF卡槽方案，不影响外观。导航板采用挪移压敏电阻给卡槽供电。先上论坛里大神上传的电路图。
纵观论坛各位大神的方案，选择原车USB接口处开口安装TF卡槽方案，不影响外观。导航板采用挪移压敏电阻给卡槽供电。先上论坛里大神上传的电路图。
借论坛里大神手绘焊点图，我就是用这个焊接的。
工作台

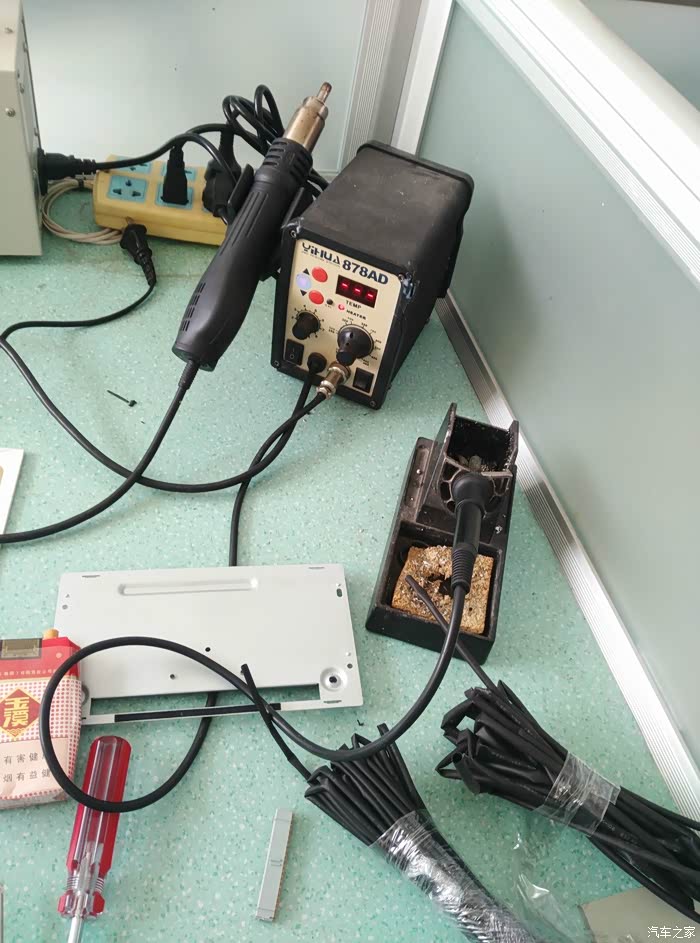

工欲善其事，必先利其器。要想顺利改造导航卡，先要准备顺手的工具。待会需要用这个热风枪加热并吹掉字库。字库，就是硬盘，不吹掉字库TF卡不能识别。
工欲善其事，必先利其器。要想顺利改造导航卡，先要准备顺手的工具。待会需要用这个热风枪加热并吹掉字库。字库，就是硬盘，不吹掉字库TF卡不能识别。

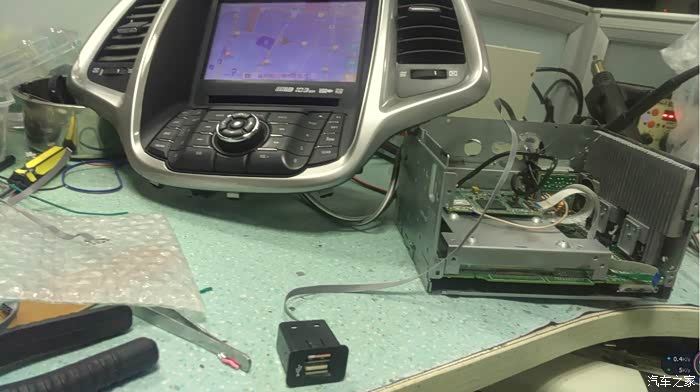

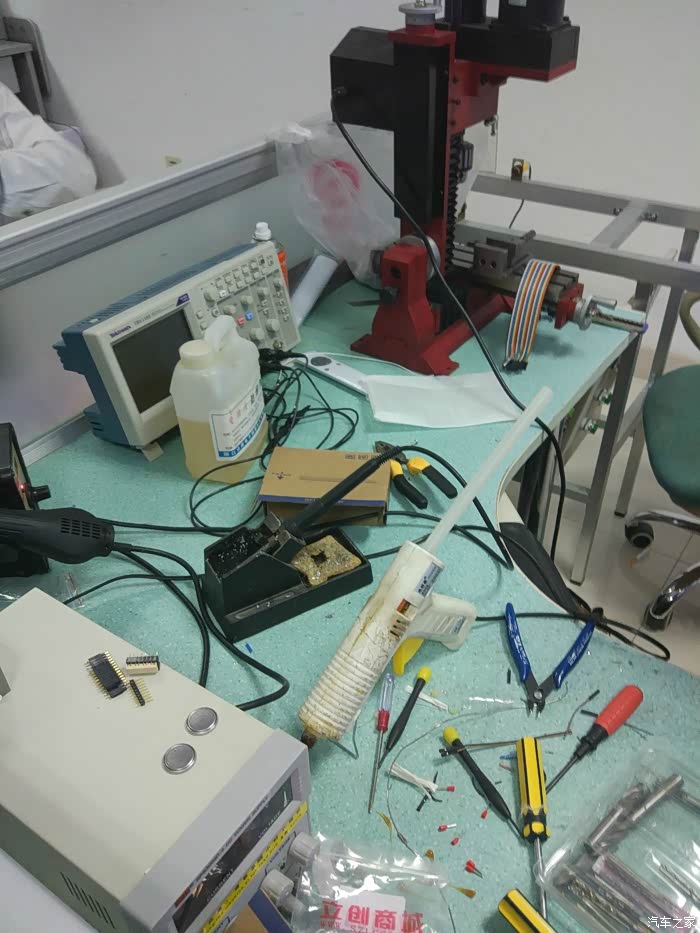

稳压电源和胶枪。别被吓到，钻床和示波器本次用不到，请忽略乱糟糟的工作台~

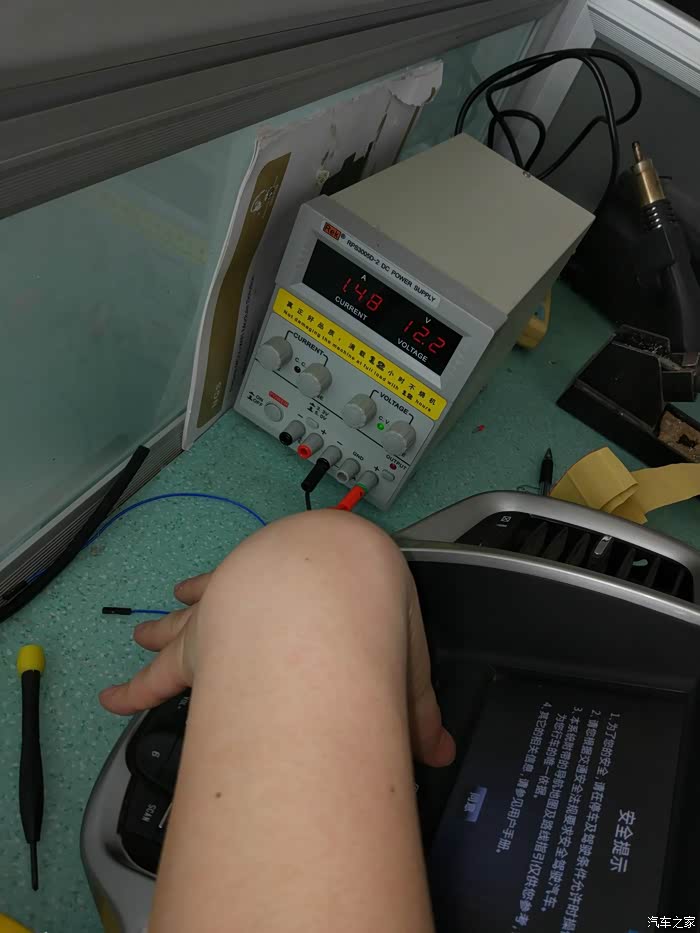

需要直流电源给导航机和屏幕供电，以免还得装车测试。

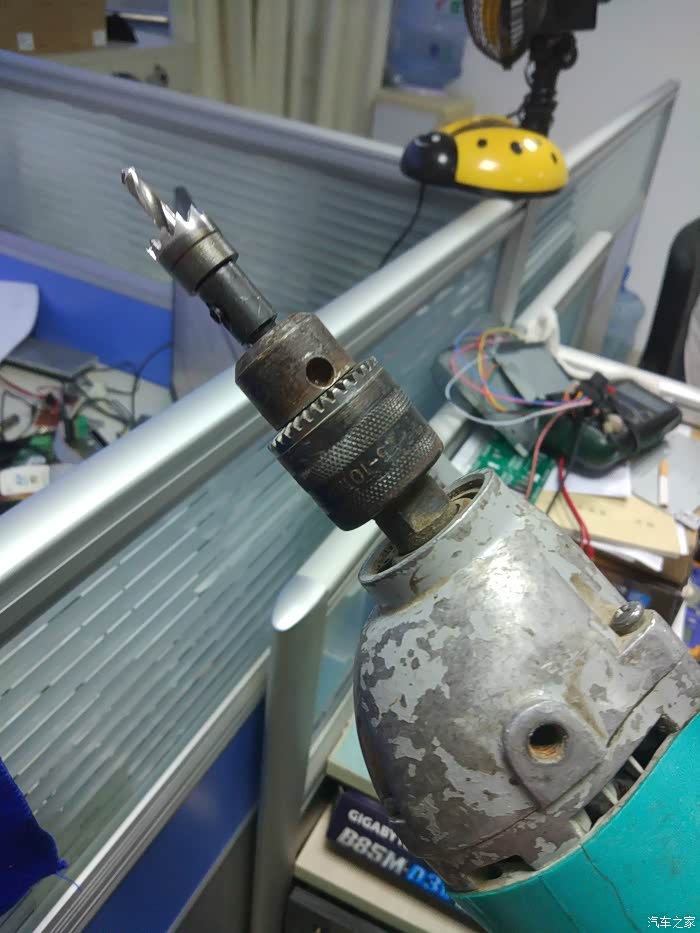

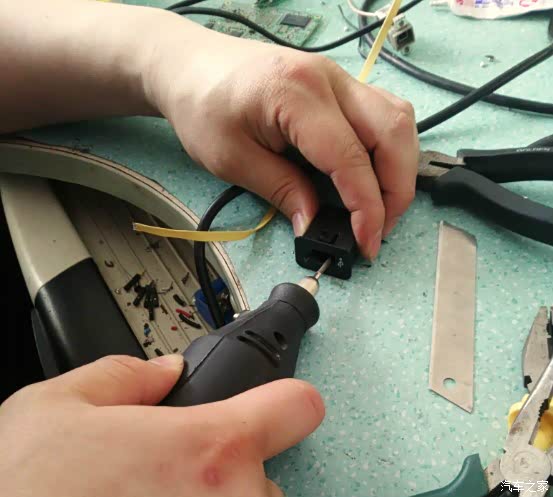

开孔神器，用来从导航机中引出线束
折腾开始

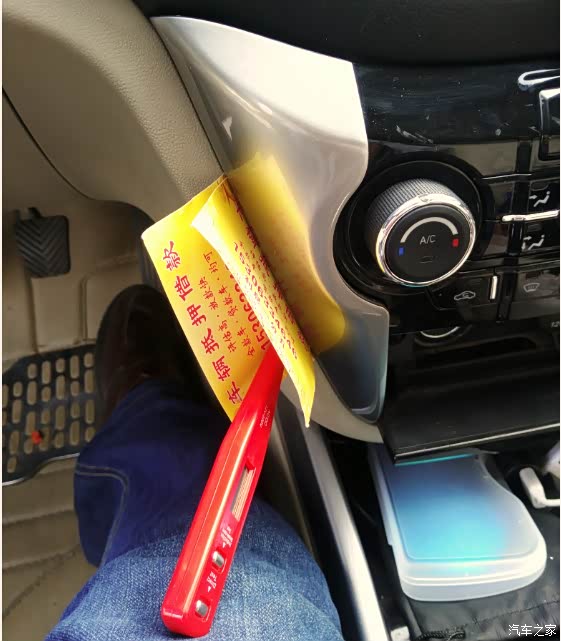

拆卸导航机，用名片垫着，防止划伤面板。
拆卸导航机，用名片垫着，防止划伤面板。
拆开导航屏幕

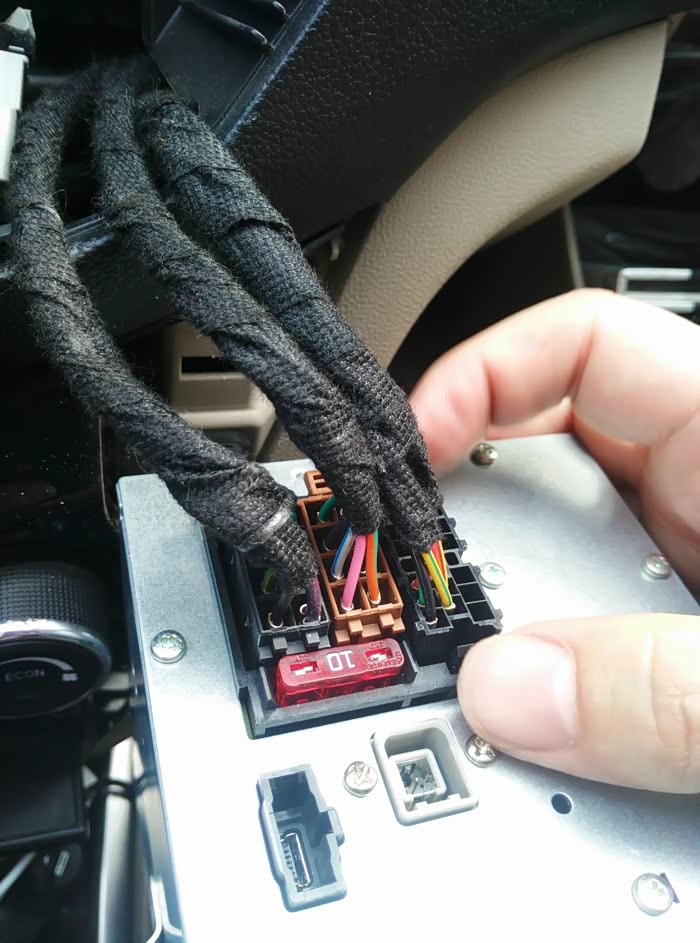

动作要领：各接线接口拍照留念，防止安装的时候麻烦。

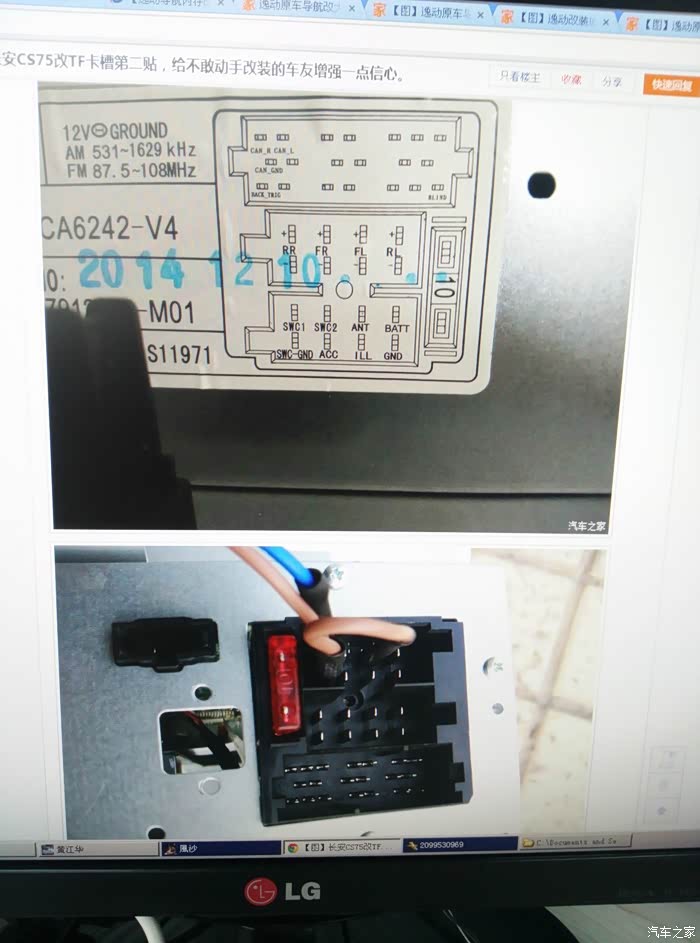

借论坛大神的图片，说明一下按照这个接线可以在不用回装到车上就可以在维修师傅工作台上直接测试改造是否成功。后面会给出详细说明。

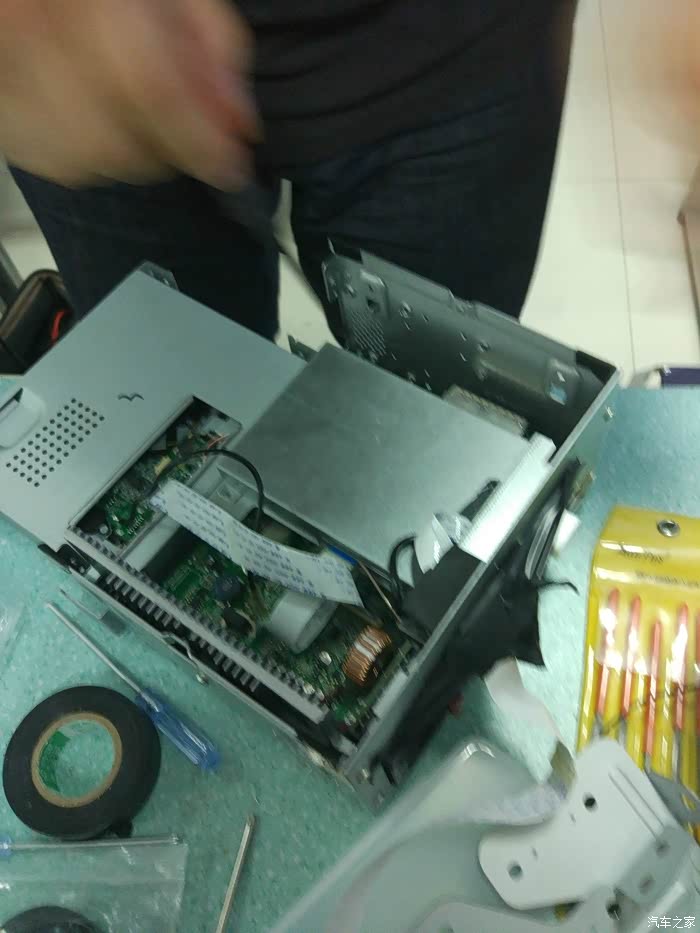

拆开导航一体机，具体怎么拆论坛里有很多了，在此不再详述。

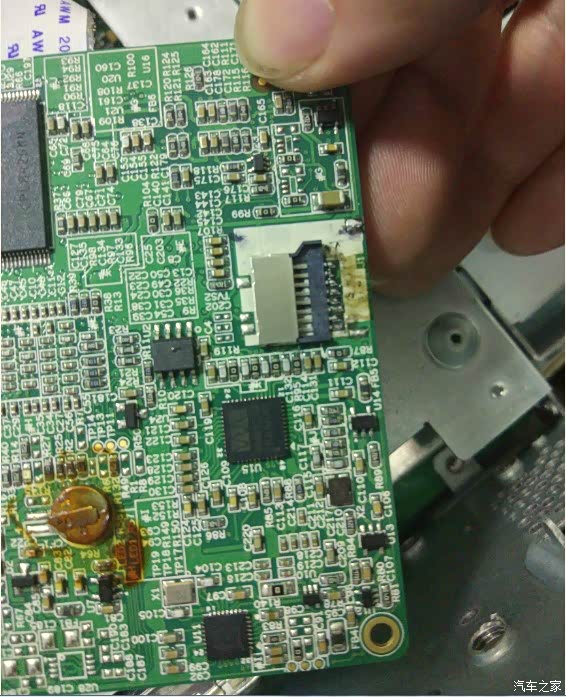

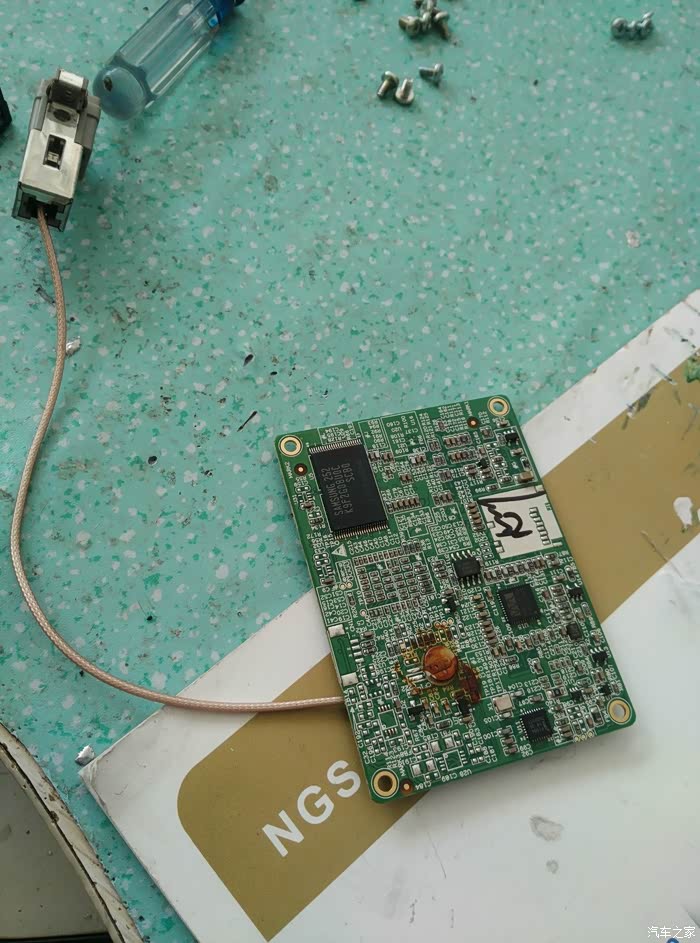

这就是我们要改造的导航版，白色位置为预留TF卡槽位。

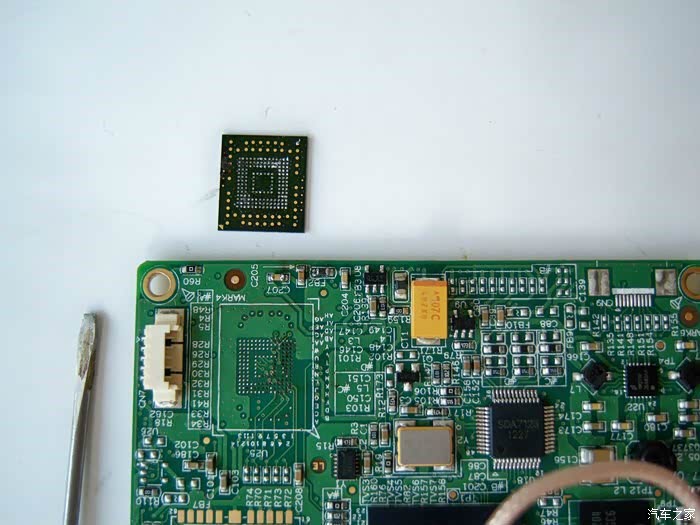

吹掉字库，字库是闪迪4G的，闪迪以稳定闻名，这也是导航机对闪迪优盘和TF卡兼容性好的原因。用热吹风吹掉字库，否则导航不能识别TF卡

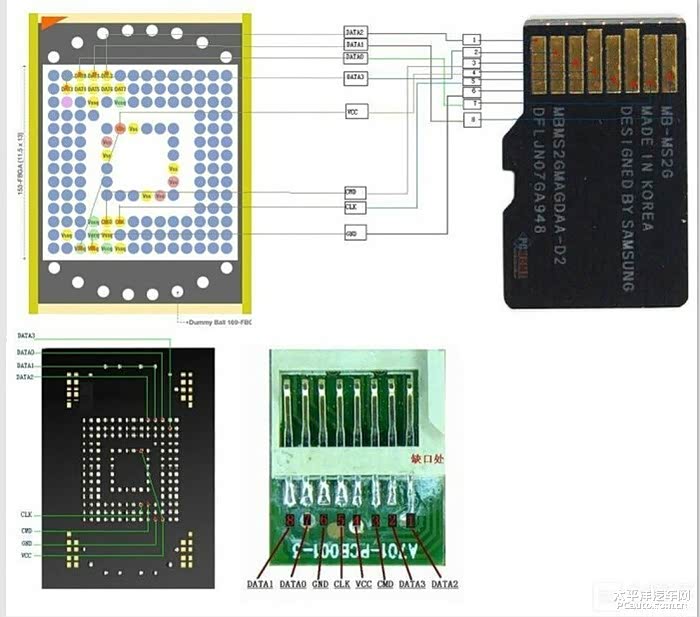

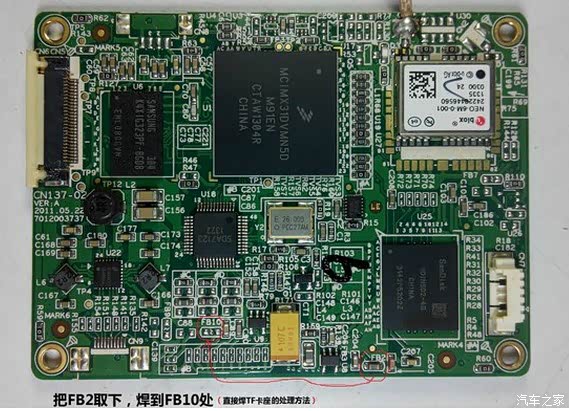

图是借的，说的很明白了。将FB2取下，焊接到FB10处，给TF卡槽供电。
焊接压敏电阻FB2

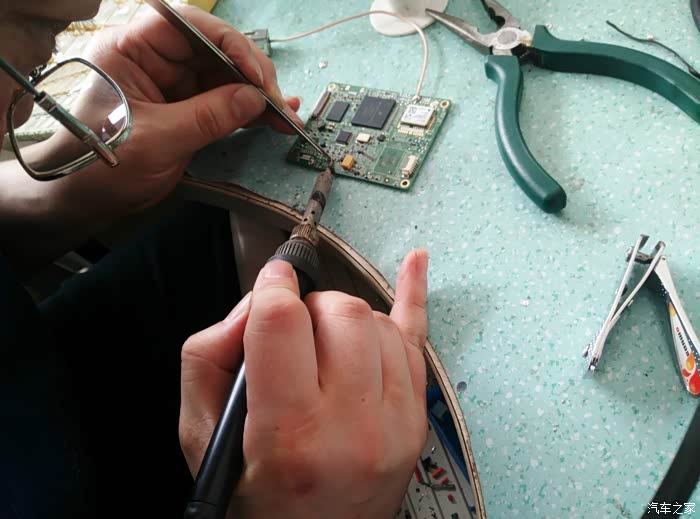

将推拉式卡座焊接到导航版的预留卡座处，可以将延长线焊接到TF卡头上，也可以将TF卡直接插入卡座。
到这里，板上的工作就基本完成了，接下来处理延长线和USB+TF集成板。

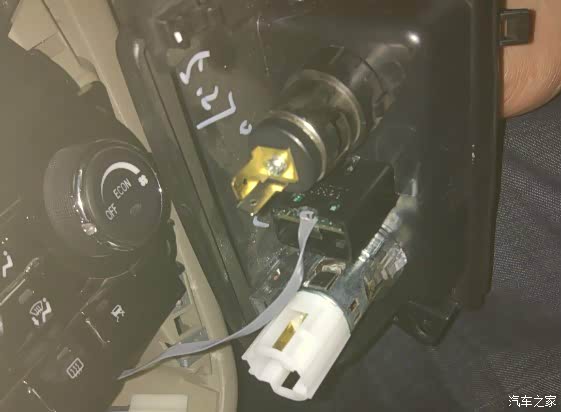

TF卡从原车USB接口引出，因此需要将USB出口扩展，这个纯看个人手艺
TF卡从原车USB接口引出，因此需要将USB出口扩展，这个纯看个人手艺

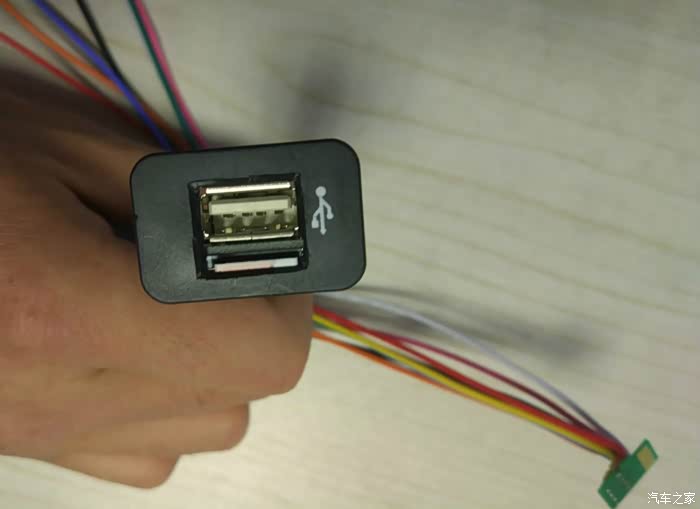

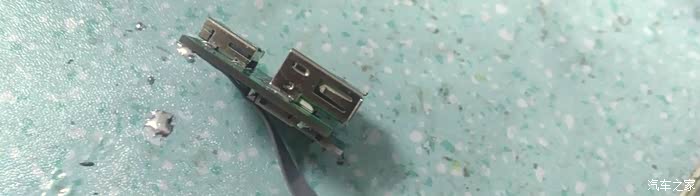

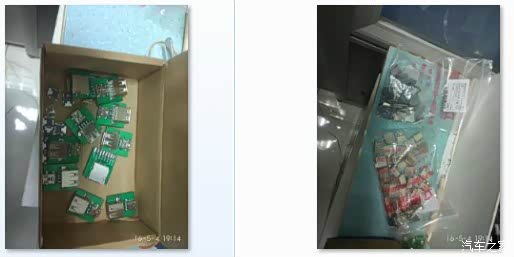

原车USB小板再集成TF卡插槽，厚度会比较大。几经折腾之后，放入USB槽后很不顺利。我们在这里是自己画电路图，找PCB工厂代工了USB+TF集成板卡。集成板卡和MINI USB母座。
延长线

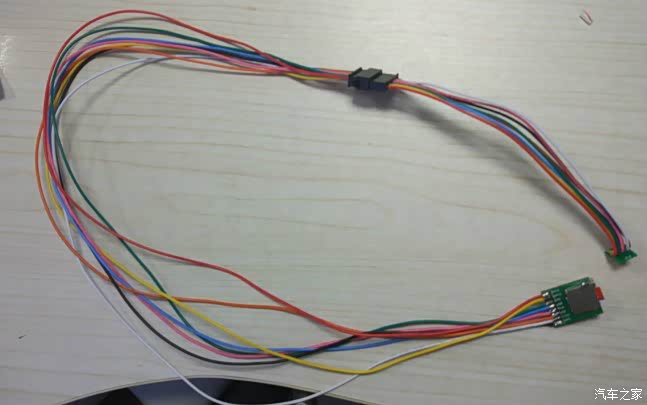

自己买了线材焊接，中间用空中插座，可以方便的拆卸前面板的USB+TF一体板卡。
自己买了线材焊接，中间用空中插座，可以方便的拆卸前面板的USB+TF一体板卡。
整体效果图，孔开的不错，比较紧固。
小头是做的TF板，直接插到焊接到导航板的TF卡座上。这个线有点粗，不利于USB接头处插接MiniUSB
小头是做的TF板，直接插到焊接到导航板的TF卡座上。这个线有点粗，不利于USB接头处插接MiniUSB
集成板跟原车USB卡座贴合妥妥的，不松也不紧。

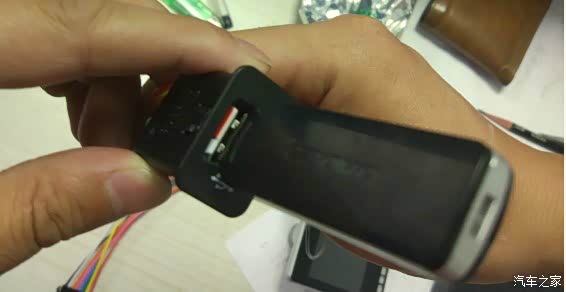

插入U盘也很和谐啊
后来换成灰色的排线，没那么粗了，也够结实。接口处不再紧张了
整体效果图，导航直接通过稳压电源供电了， 可以在桌面上测试了，效果很满意。要注意供电和数据的线序，不是顺序的，当时用万用表在车上测试出了正确的线序。请勿乱接，以免烧毁导航机。

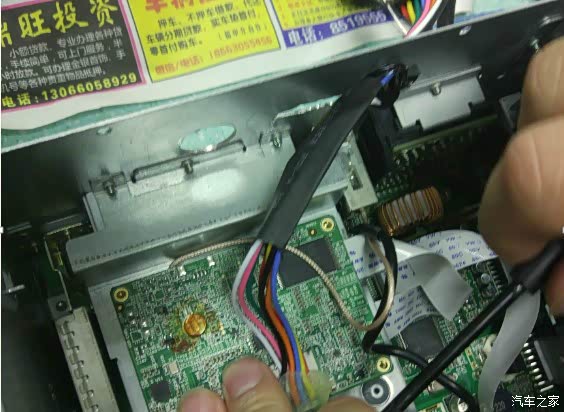

在导航机外壳上打孔，引出延长线，开始位置不好又二次打孔。用热缩管将排线套起来，防止弄坏排线。这个还是之前的线束，现在已经换用排线了。
测试通过，装机继续测试，装机的图就不上了，基本是原路返回。

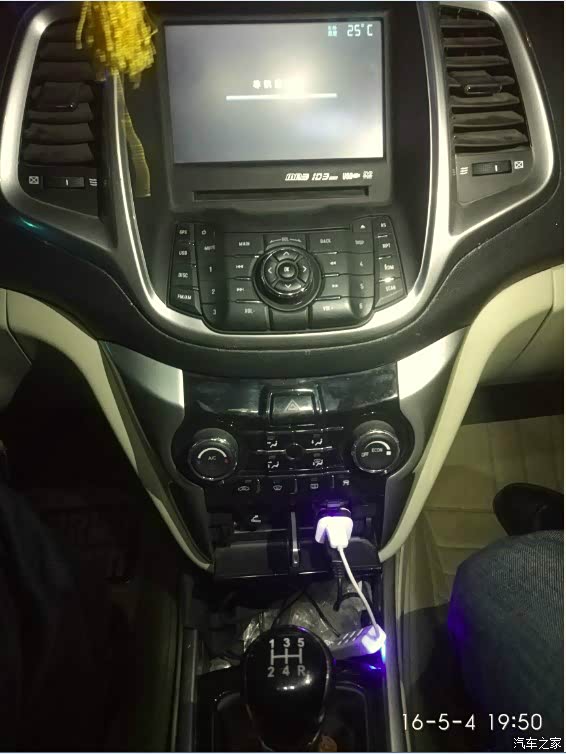

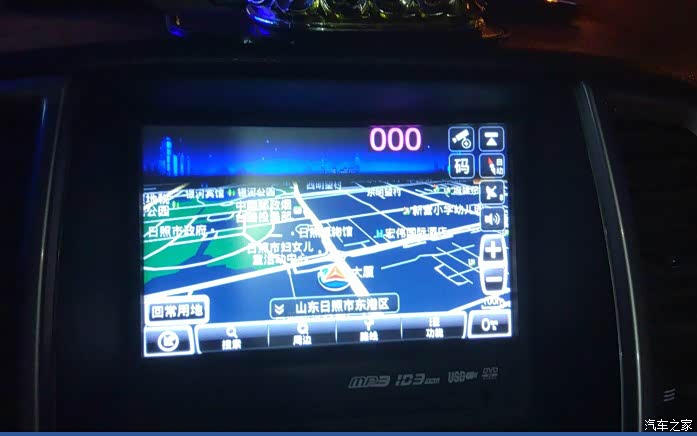

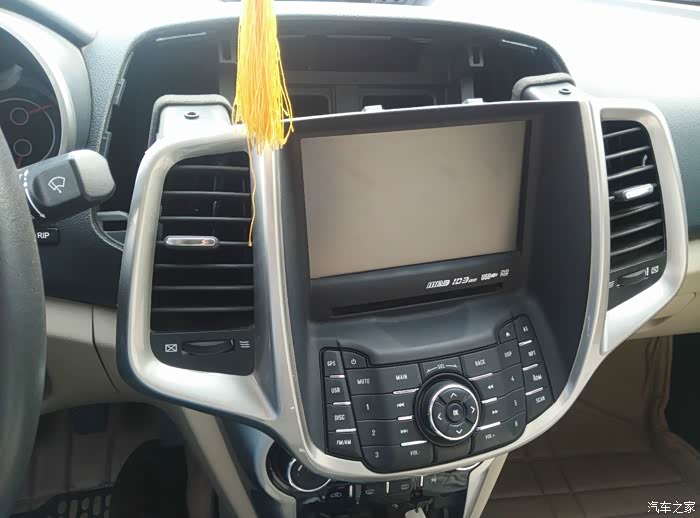

上机效果图，又看到熟悉的界面了。

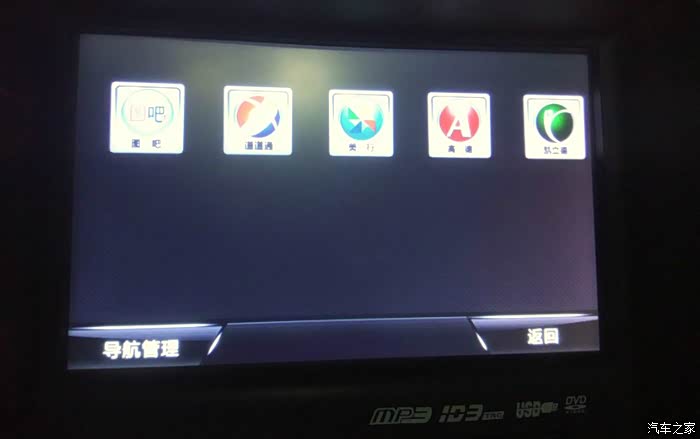

DSA 引导一机5图，地图都是最新的
图吧导航， 卫星数量8

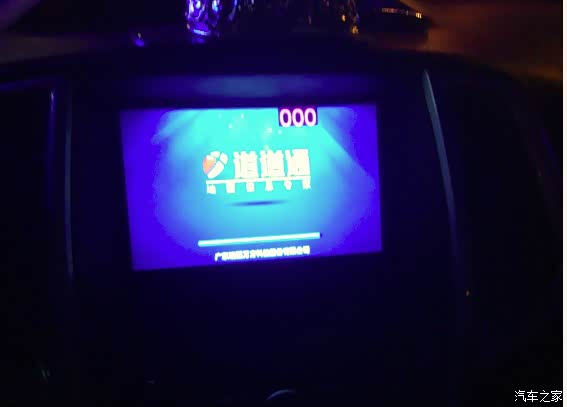

道道通
美行
告别阉割导航，行动起来！
图资已经上传到百度云盘了，喜欢的可以自行下载
链接//pan.baidu.com/s/1kUWnc39 密码:3nro
目前延长线已做了多条，有需要的可以Q我
告别阉割导航，行动起来！
图资已经上传到百度云盘了，喜欢的可以自行下载
链接
//pan.baidu.com/s/1kUWnc39 密码:3nro目前延长线已做了多条，有需要的可以Q我
最后，上传认证神奇。
