【原创-电路】酷熊方向盘按键完整电路图（一楼按键装车）
上星期，从某个屌毛处弄了只方向盘按键回来（他在处理以前的一批货，有意向的同学可以联系安叼
）。由于我的是DVD一体机，装机之前要弄清楚所有接线的含义。看了“拆拆更健康”同学的某帖，有些东西还是不很明白，结果俺也把全新的按键拆拆，希望更健康：
五、电路分析：

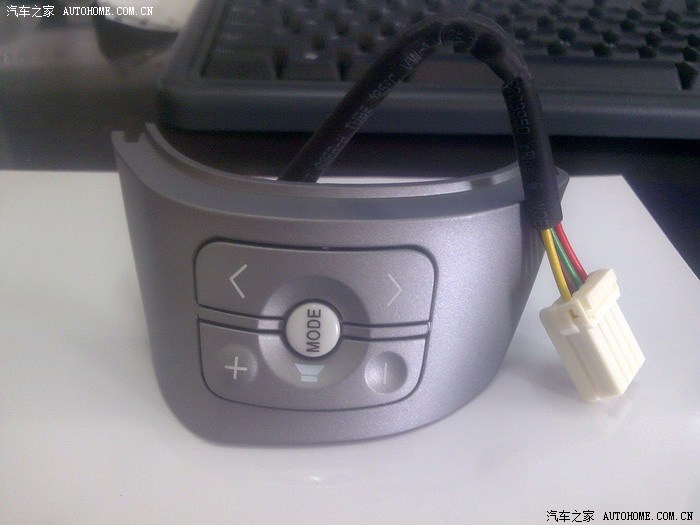

）。由于我的是DVD一体机，装机之前要弄清楚所有接线的含义。看了“拆拆更健康”同学的某帖，有些东西还是不很明白，结果俺也把全新的按键拆拆，希望更健康：一、全新的方向盘按键：

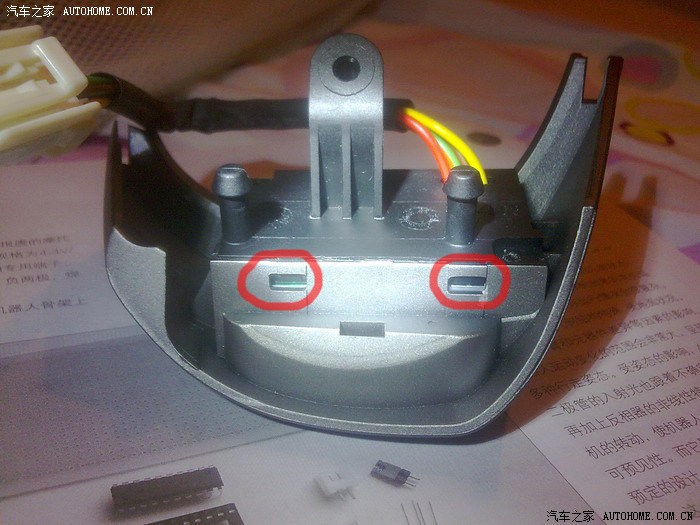

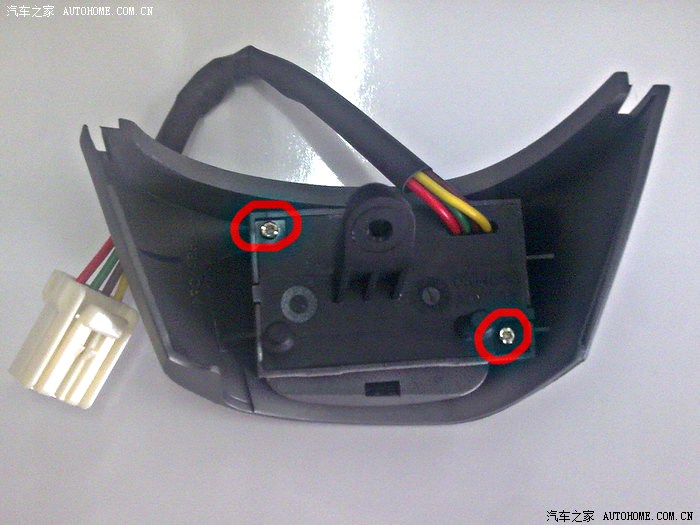

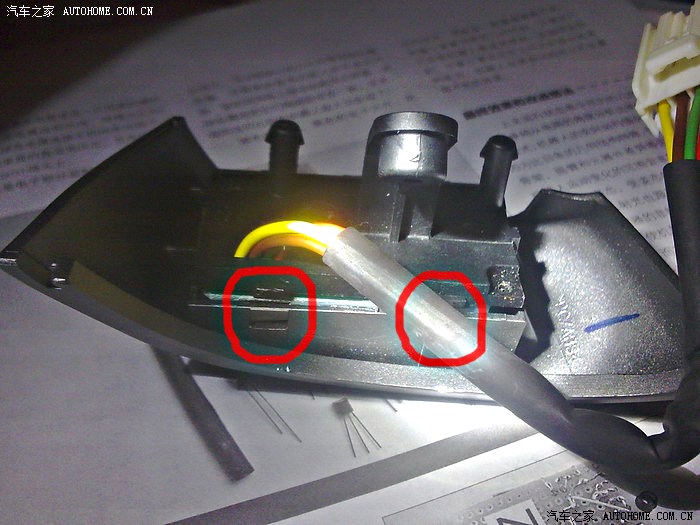

二、小心地求证，大胆地拆解：

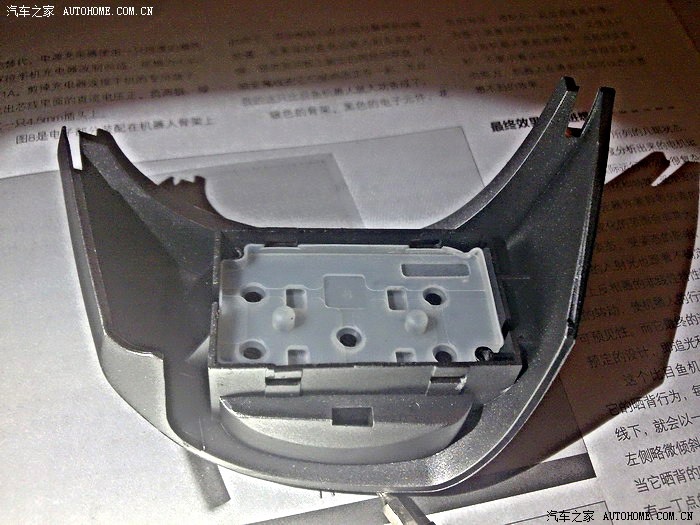

三、全裸上阵：
四、苦练了二十多年的铁脚水上漂终于派上用场：
五、电路分析：

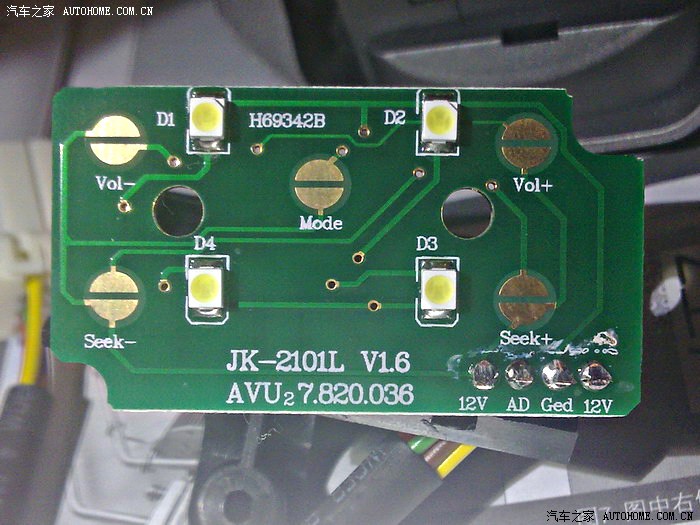

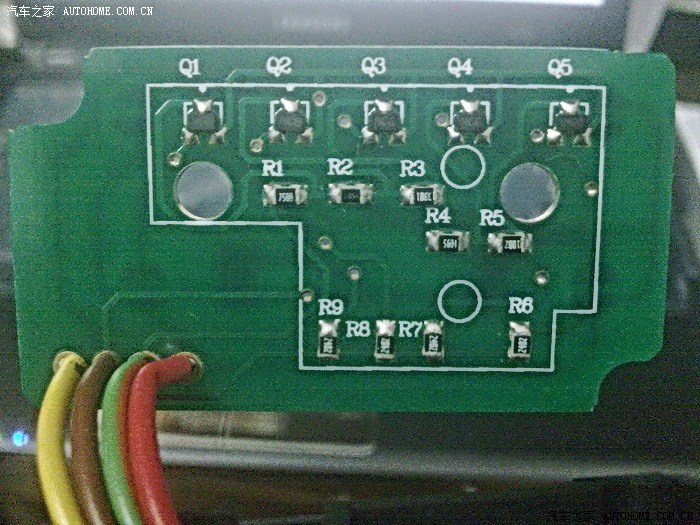

（一）照明灯（黄线）：顾名思义，按键里的照明灯（幽幽的浅蓝色），是上面第一张电路板图中的D1、D2、D3和D4，共四只。汽车开了小灯后，仪表板的小灯会亮；按键里的小灯也会亮，只要接了这根线。
（二）线控地线（棕色）：不接地线，如何工作？这个可以有！它是上面的四只小灯和下面的五只三极管的共公地线。
（三）ACC+12V（辅助供电，红线）：这根线就是接ACC辅助供电，当车钥打到ACC档，就有电。此处用于向五只三极管的基极供电，便三极管饱和导通。

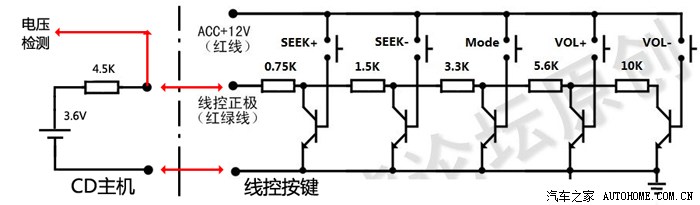

（四）线控正极（红绿相间线）：这根线由五只电阻串联，每只电阻后接一只三极管的集电极。只要对应的基极上的按键按下，就会使三极管的发射极和集电极导通；不同的按键按下，就可以导通出不同的电阻值。这个电阻与主机内部的电阻串联，产生不同的分压，主机从而检测出相应的动作。（前提是——受控主机的按键线控所对应的引脚，必须有一定电压输出，保证三极管可以工作。这个电压好象是5V，原机已掉，木法实测。）
（经实测：酷熊原车CD主机端的按键线控正极有一个3.6V的输出电压，分别按下S+、S-、M、V+、V-键时，线控端电压分别变化为0.5V、1.2V、2.0V、2.5V、2.9V，由此推算，主机内的分压电阻值为4.5K欧姆）
仅以此电路原理图，送给想改装的同学，希望有用。
好啦，剩下就是上机看看与DVD机是否兼容了！愿上苍保佑食饱了饭的人们……
