自装K3 纽曼DVD导航 详细图片说明 自装不求人

2013.1.13自装DVD导航，于当日奋战7小时，拍录数数照片，洒下滴滴汗水，导航行之有效，有感。

看图说话吧~懒写字了

上传完成~~

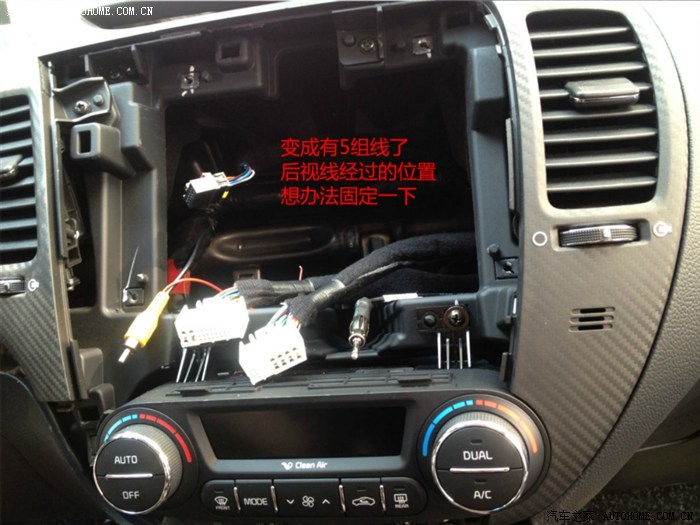

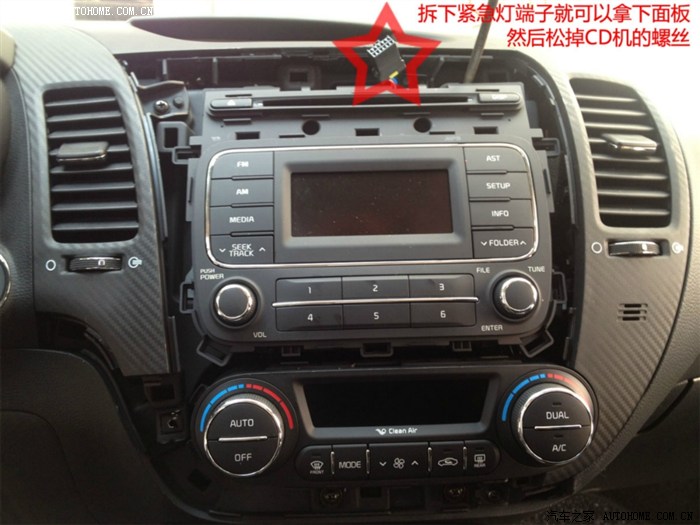

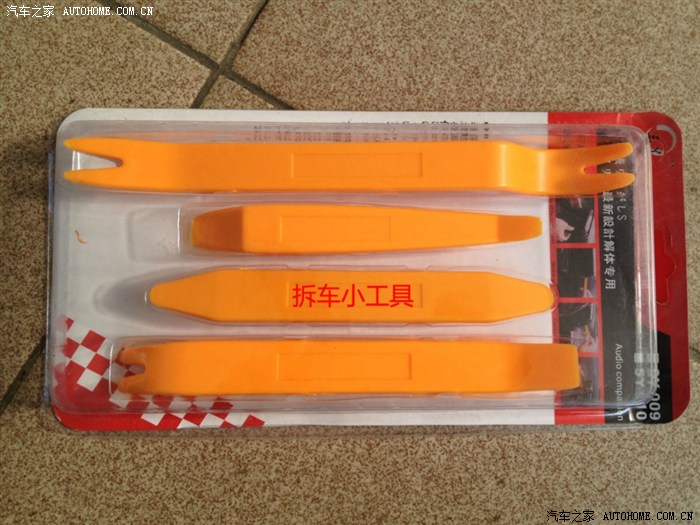

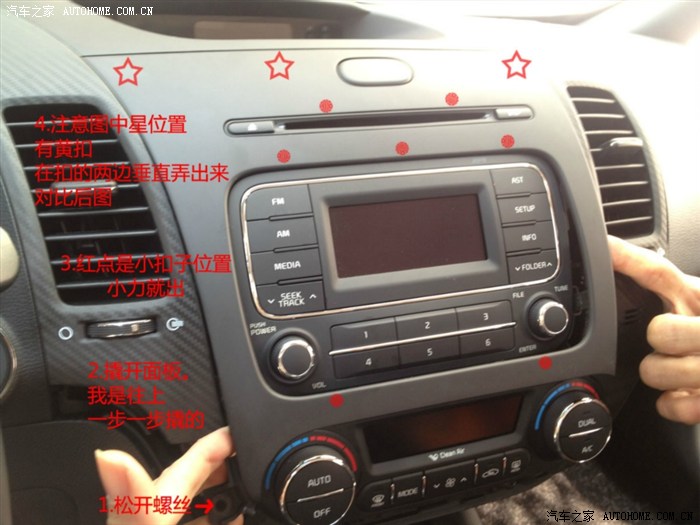

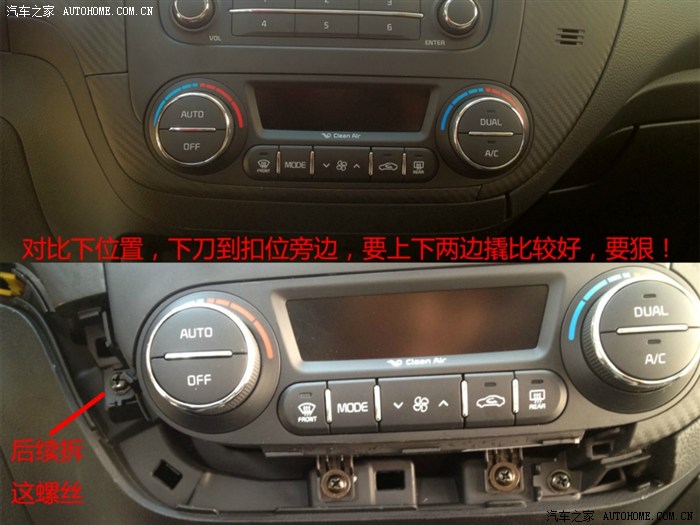

下面是准备工具拆原车CD

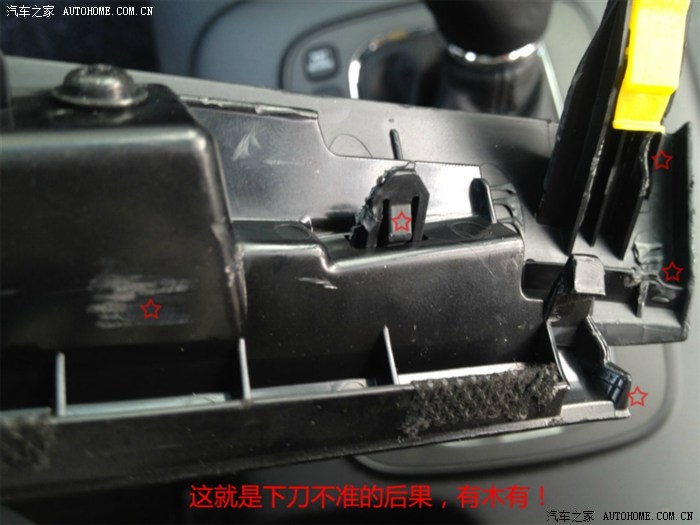

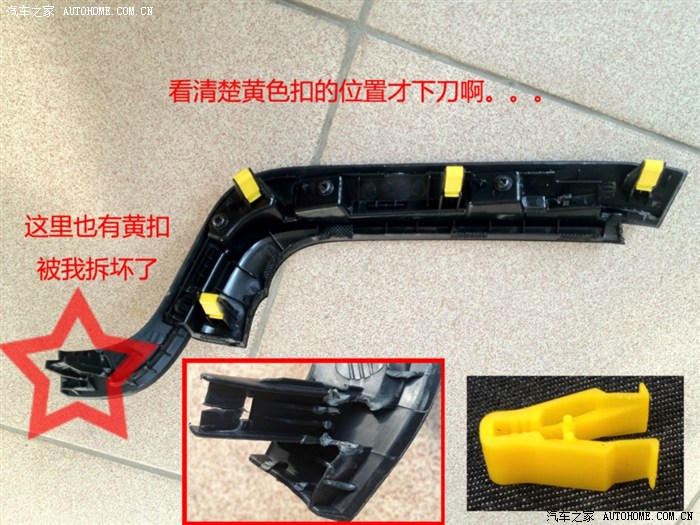

这里为了给以后自装者方便 拍了这个背面~前辈们有说明怎么拆可惜没照背面不知道具体扣的位置 我补完吧 ORZ

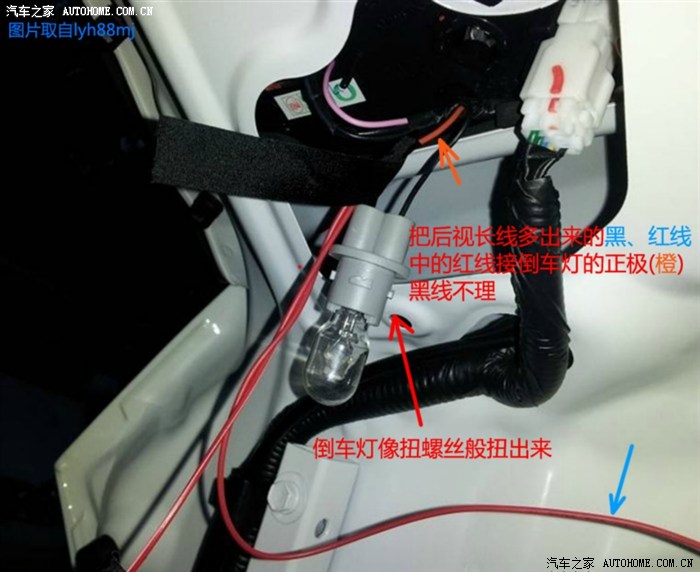

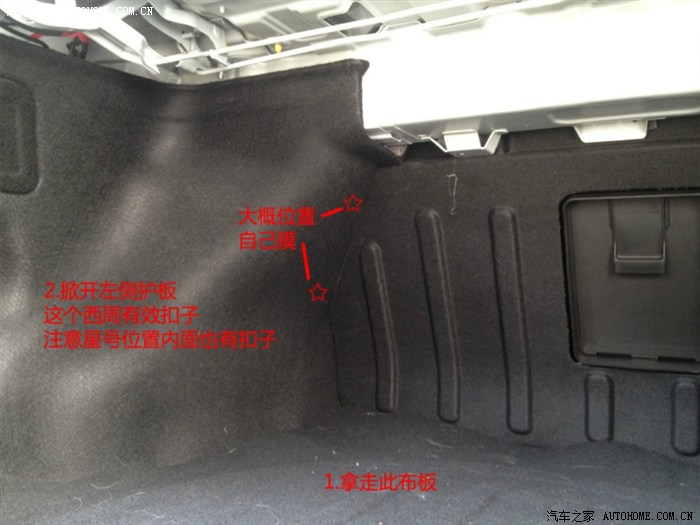

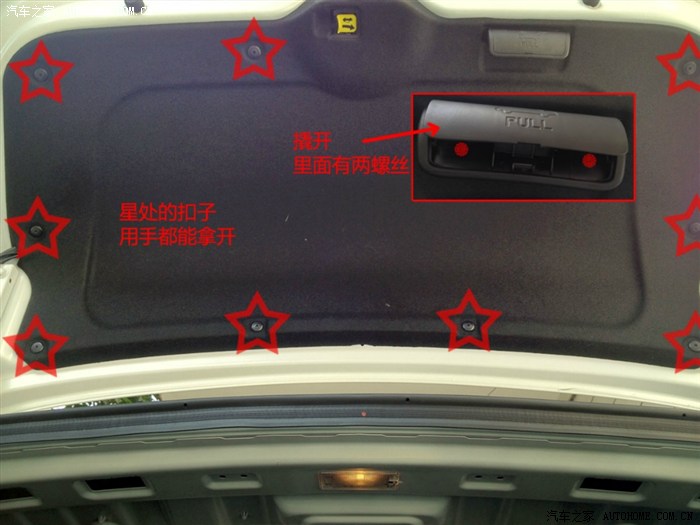

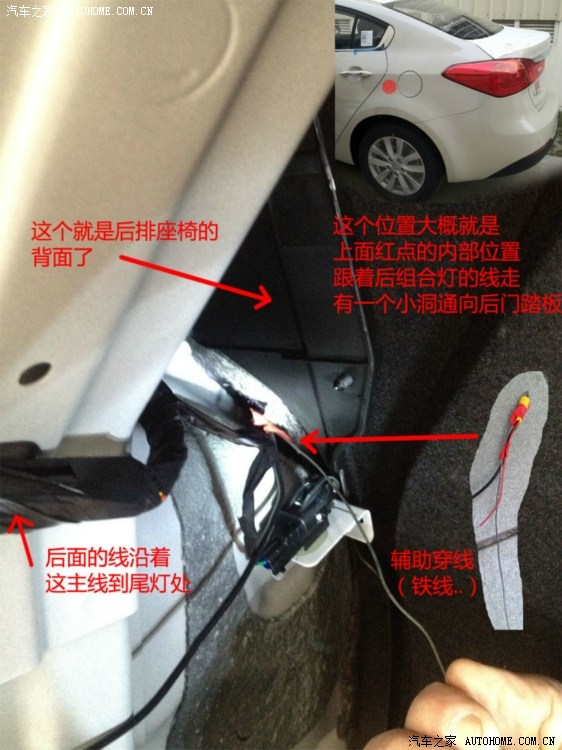

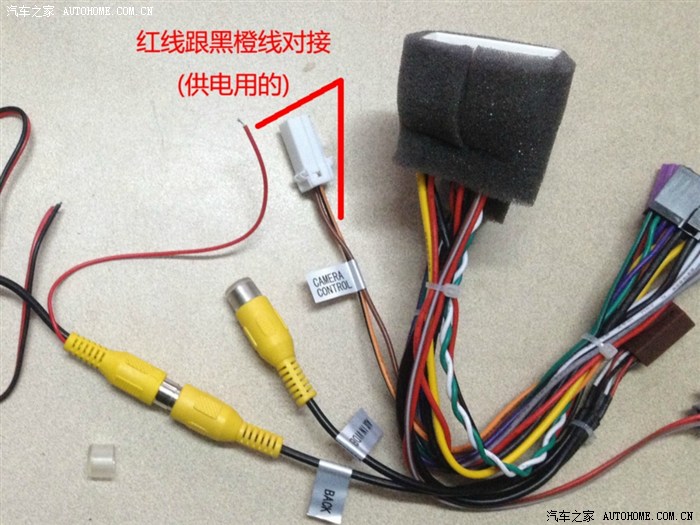

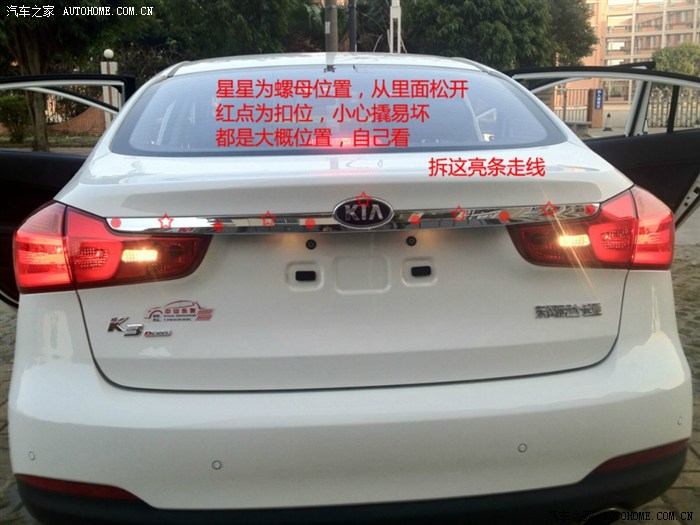

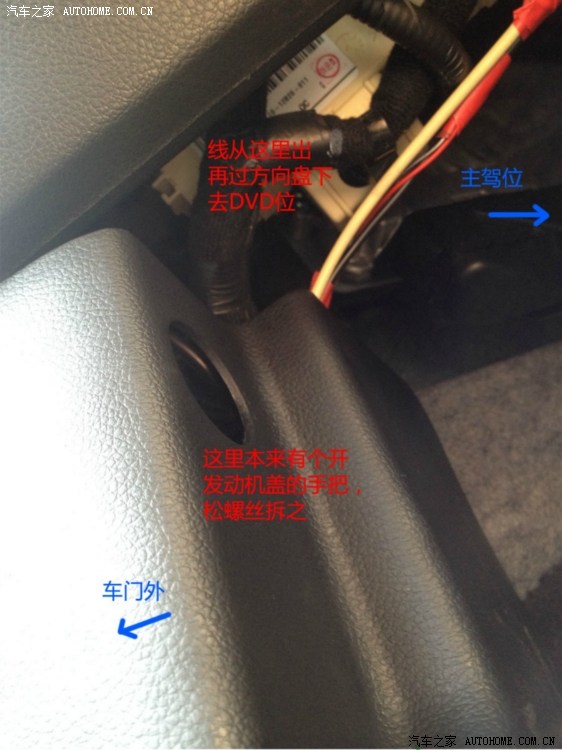

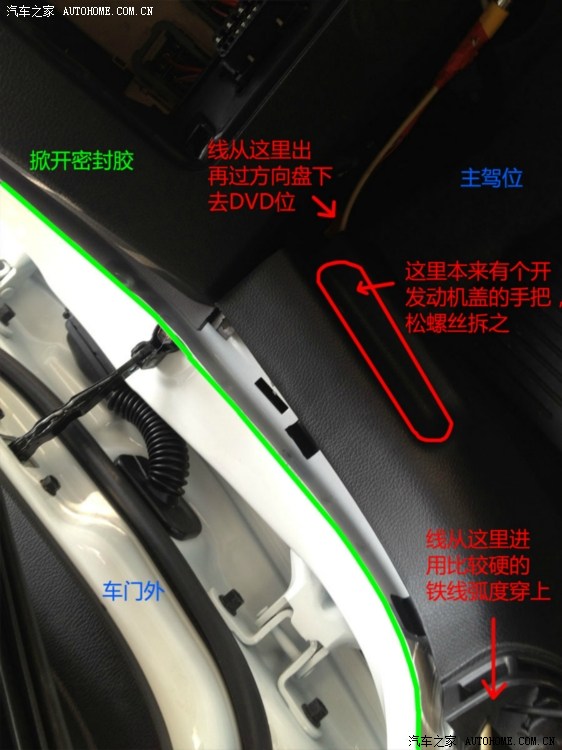

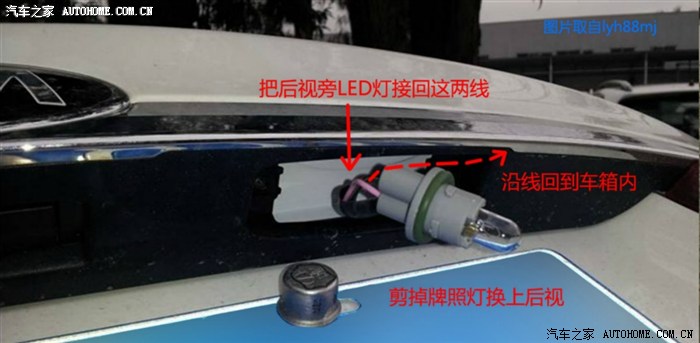

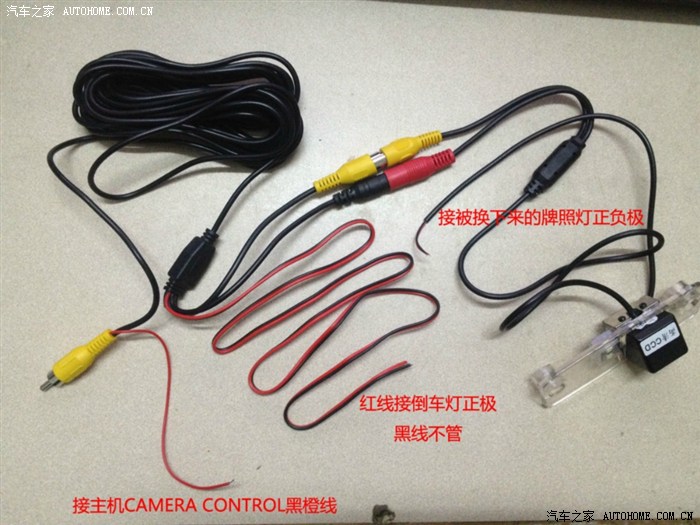

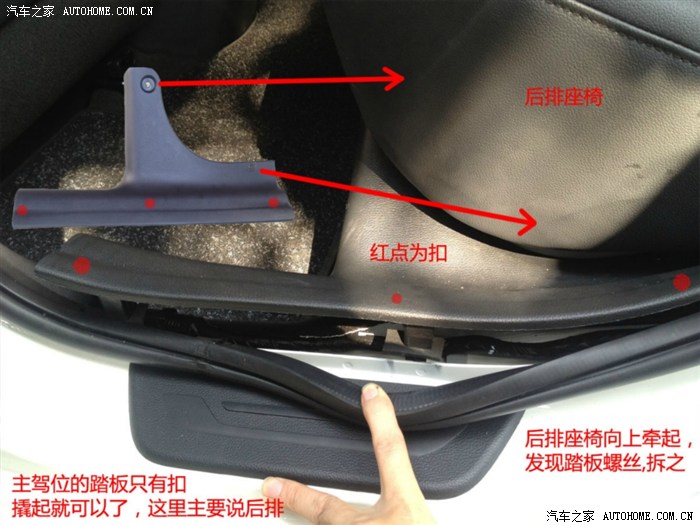

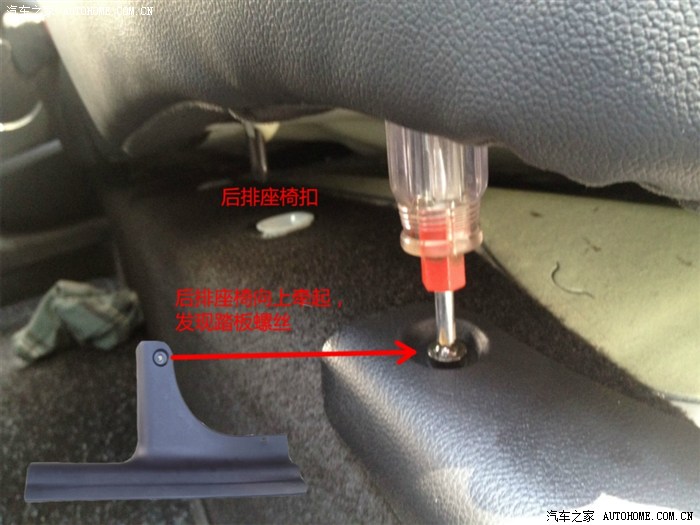

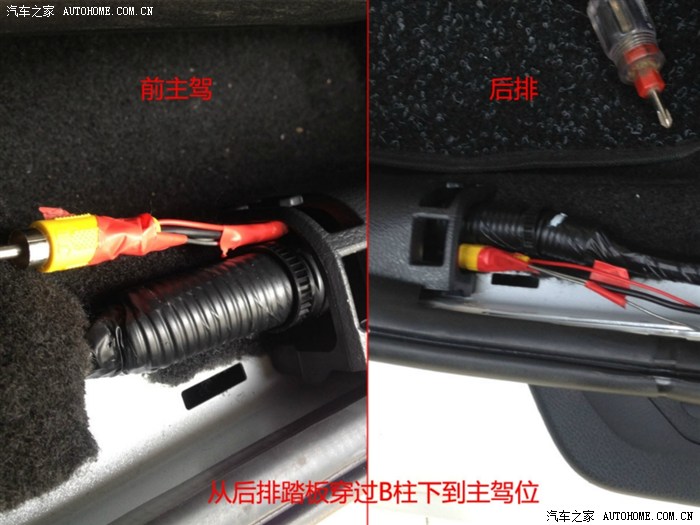

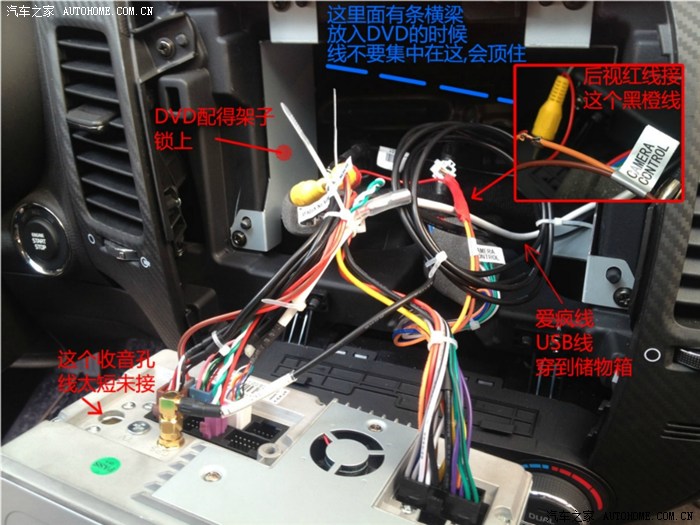

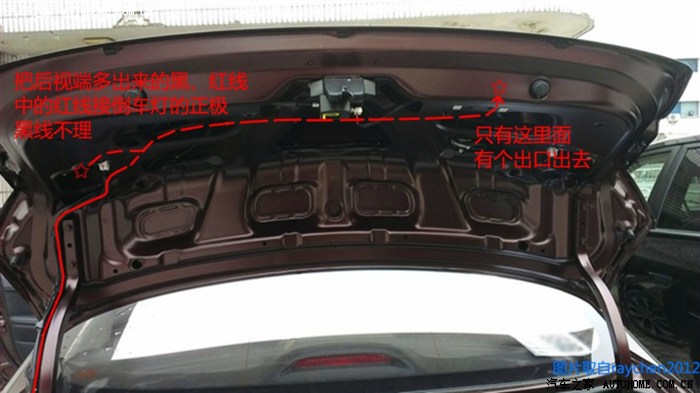

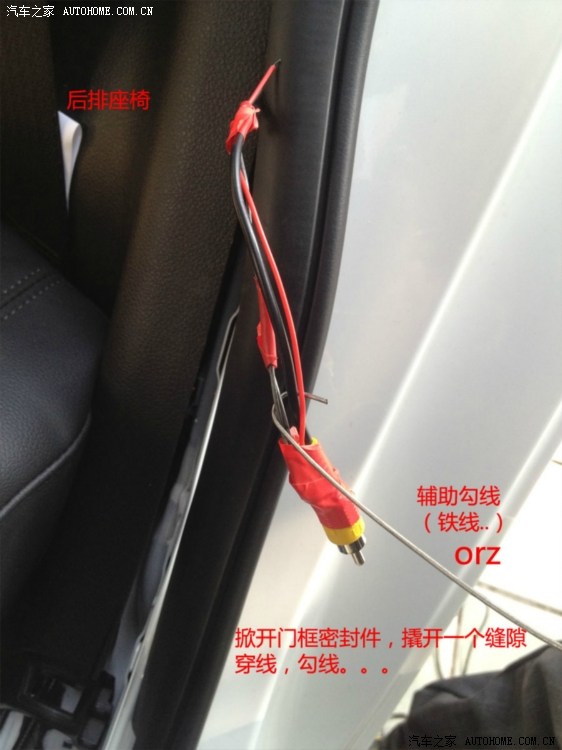

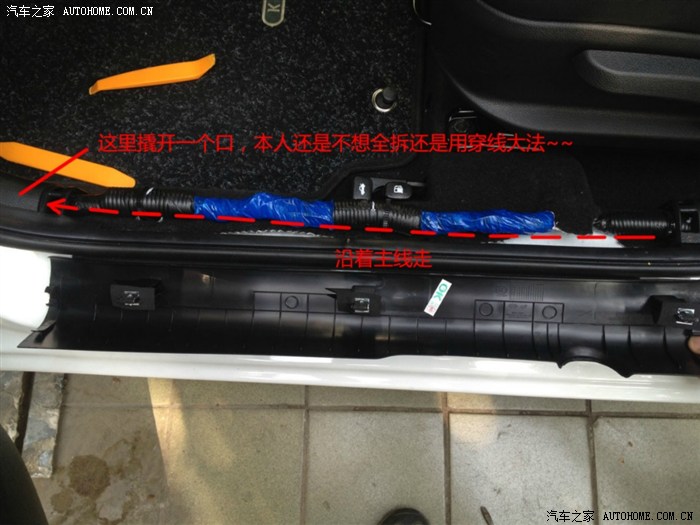

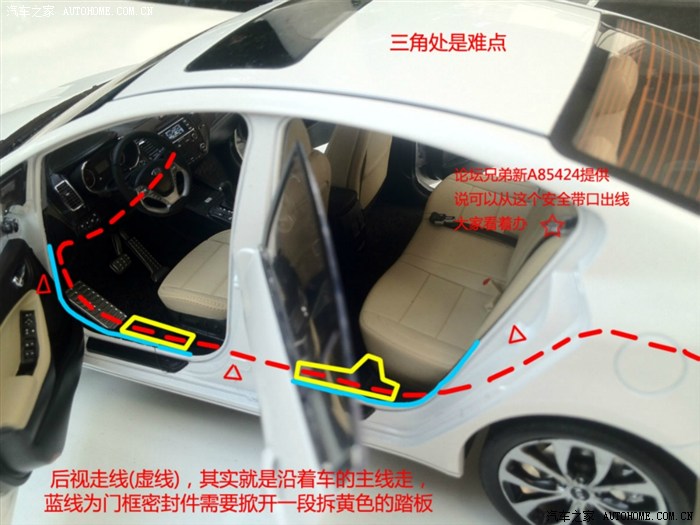

下面就是后视走线了（走线很多方法，未必我的就好走，可以惨照众前贤们）

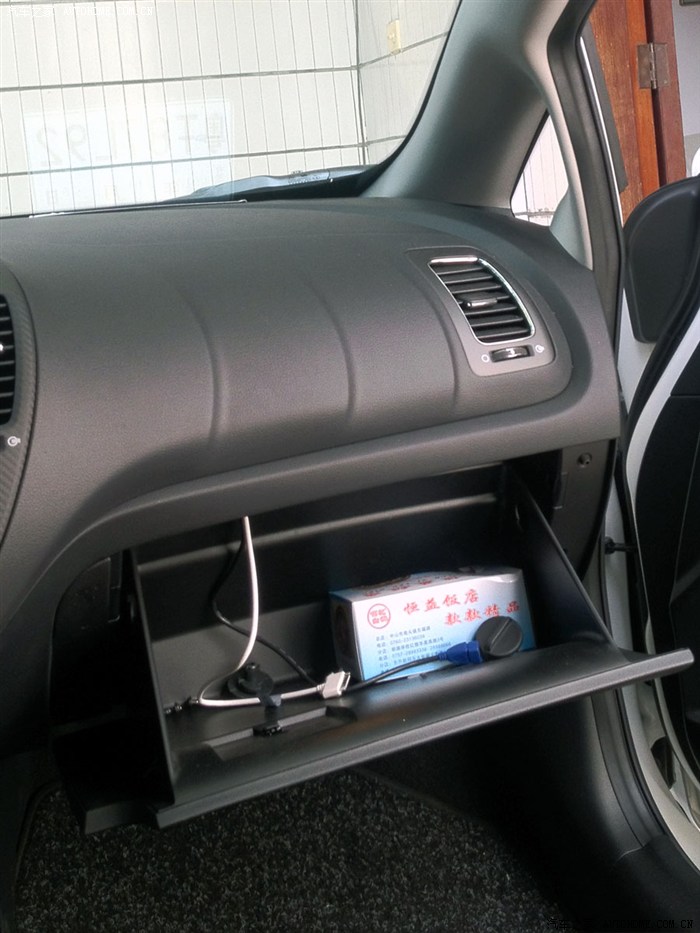

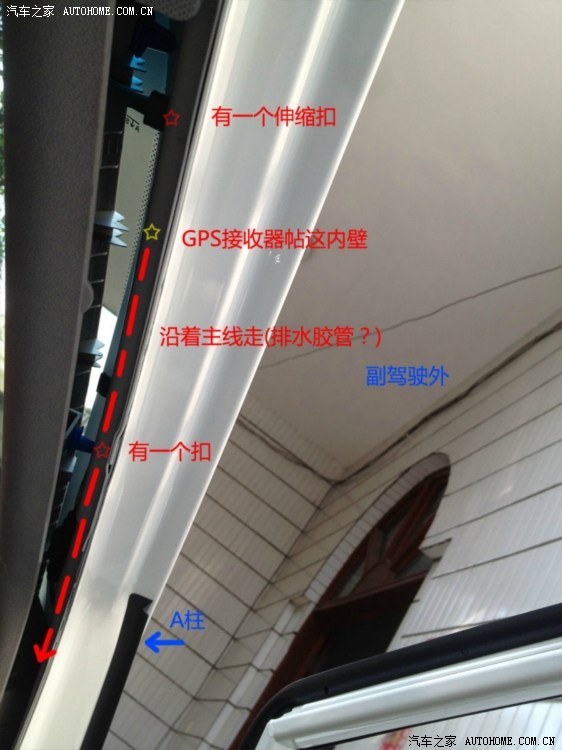

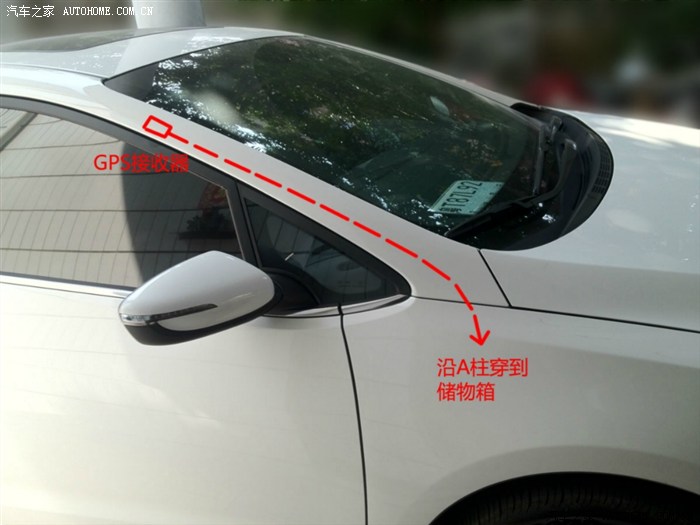

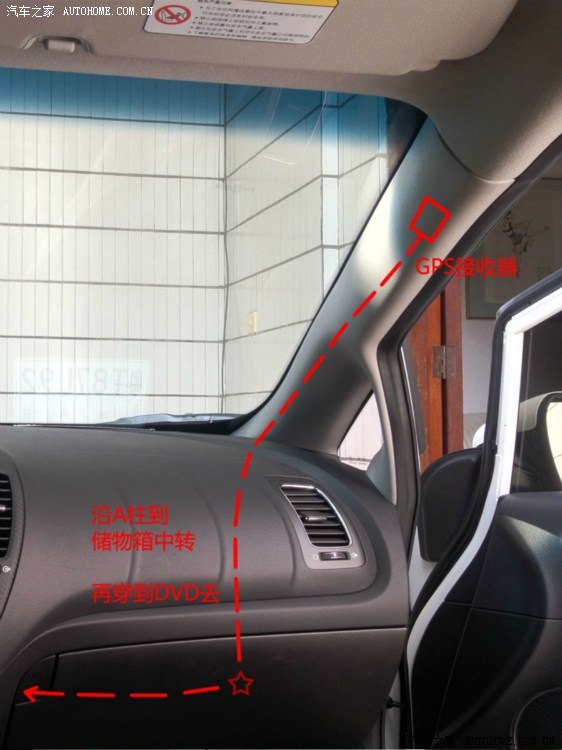

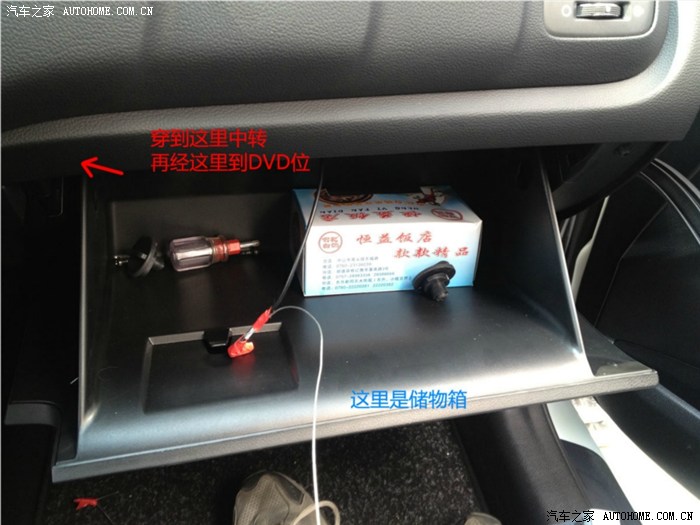

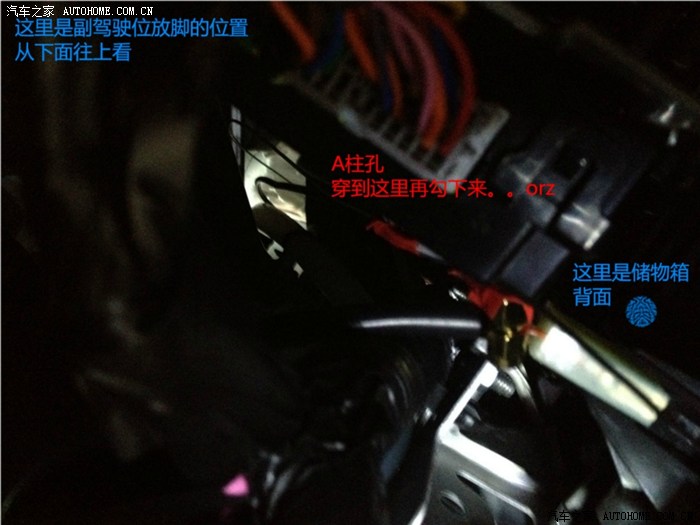

下面是GPS走线（走线很多方法，未必我的就好走，可以惨照众前贤们）

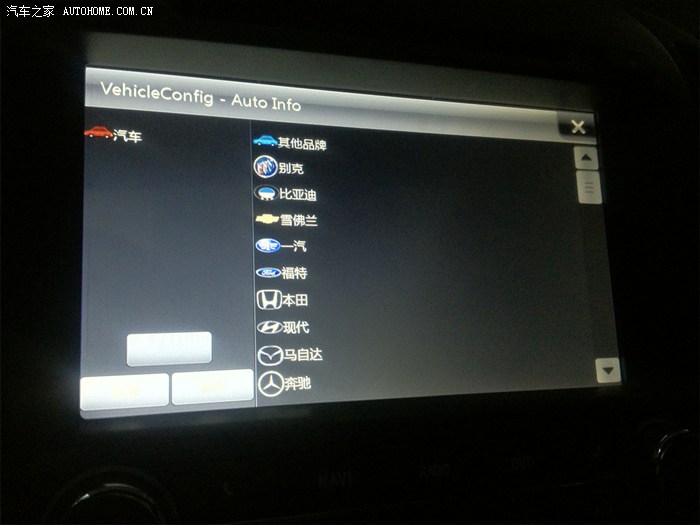

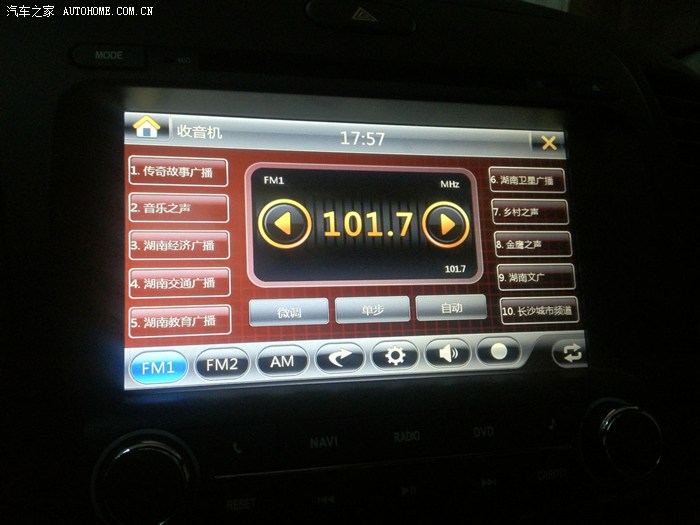

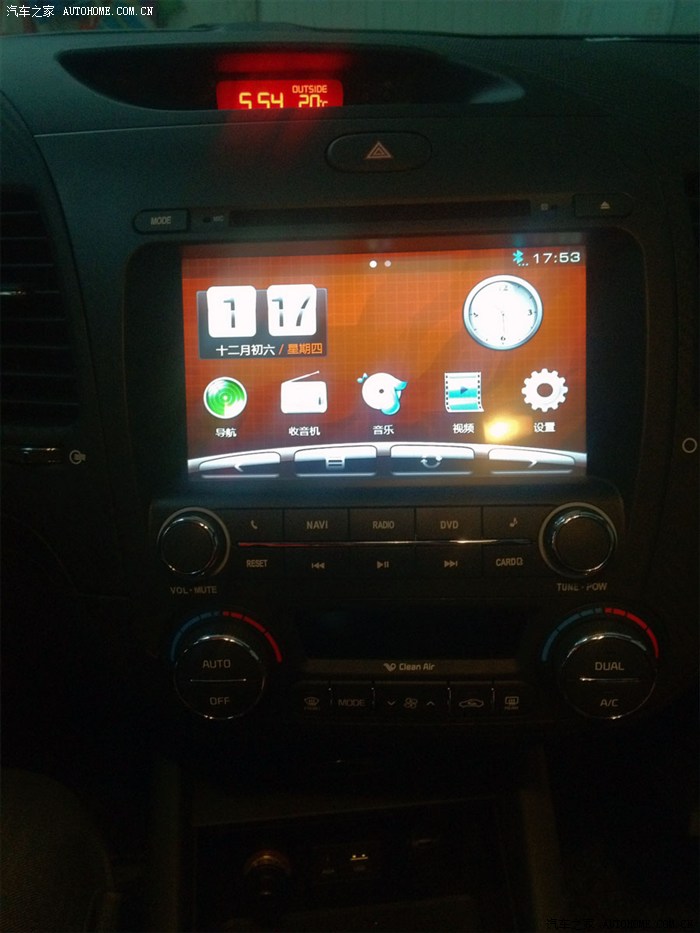

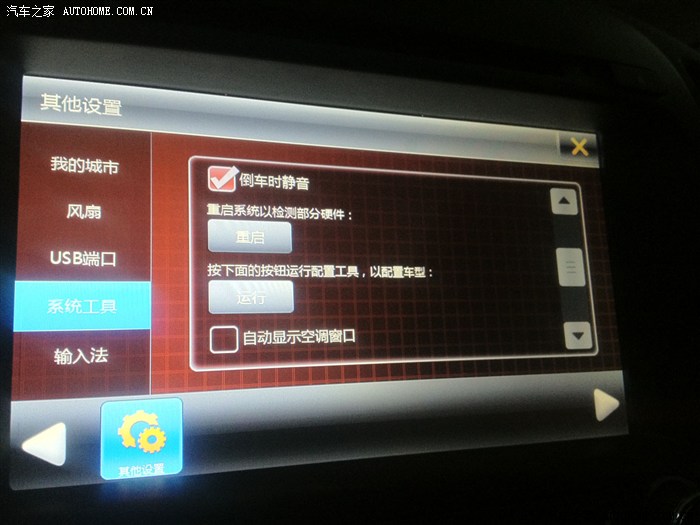

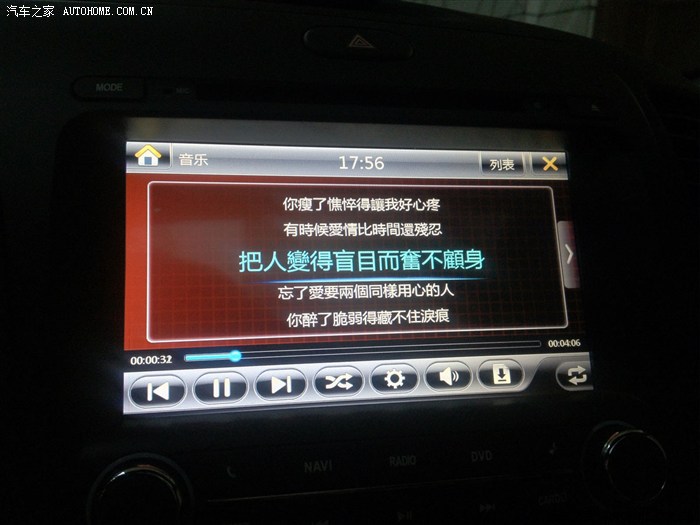

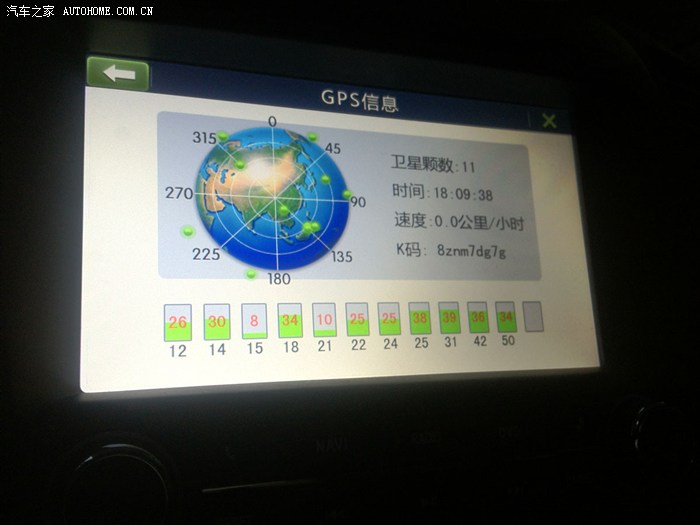

--------------------------------------------完成后----------------------------------------------------












图中间 就这里有点不合~~~突出了0.5mm

安装累了一天，300rmb不好赚呀。。。。当学习拆车了。。。

看图应该都明白吧~~懒打字。。。

不精不行吧。。。。。
