昊锐通病，后备箱盖打不开，尾门线束断了，自己动手维修

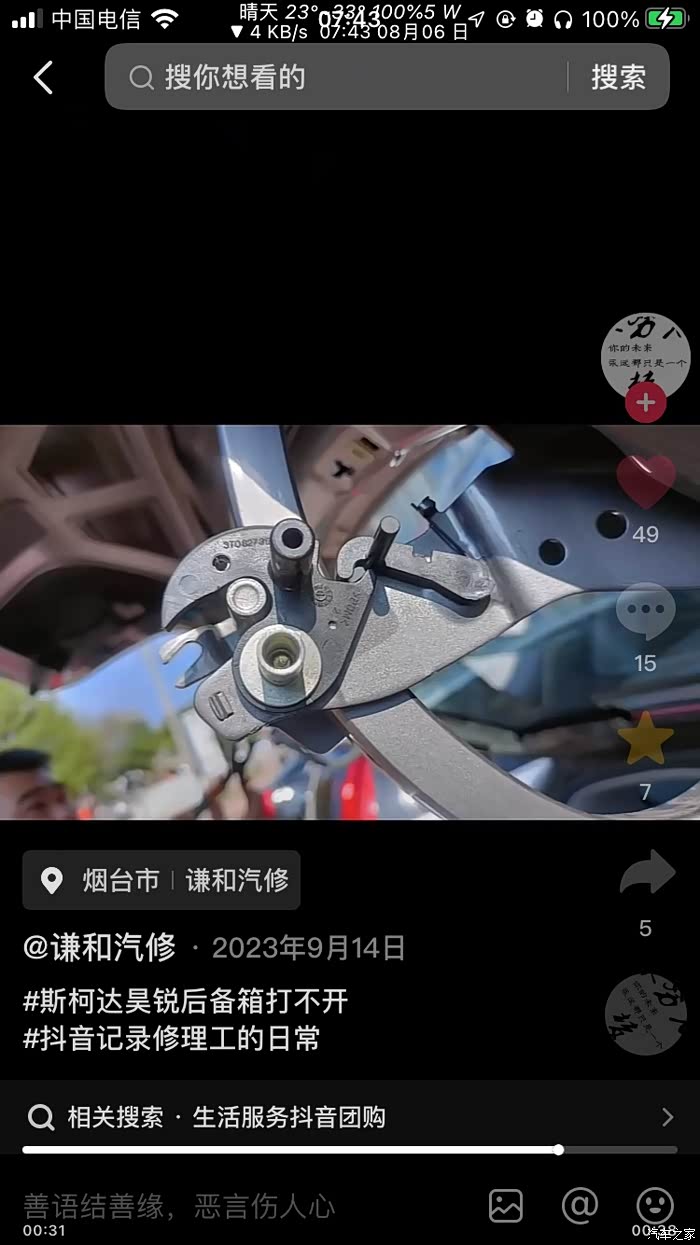

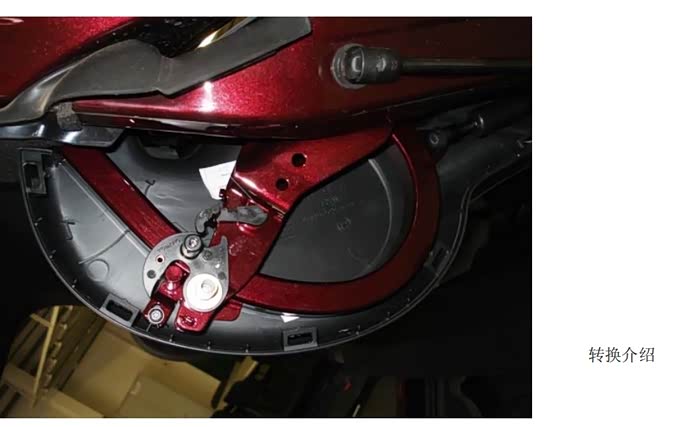

正确的安装位，网上的资料，想研究下如何永久锁定1和2段，永久掀背
这部分包括后小盖的照明灯和锁闭单元，锁闭开关，分析是锁闭单元4+1开关，一共5根线？但是没看到紫绿开关线，棕色倒是有2根。看不太懂。

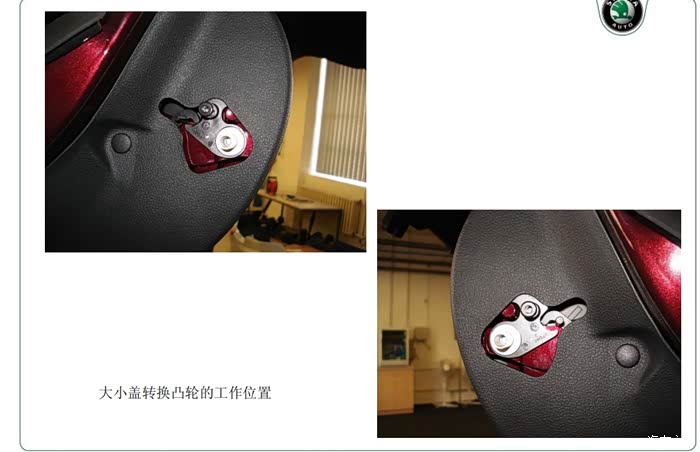

网图2段合一姿态

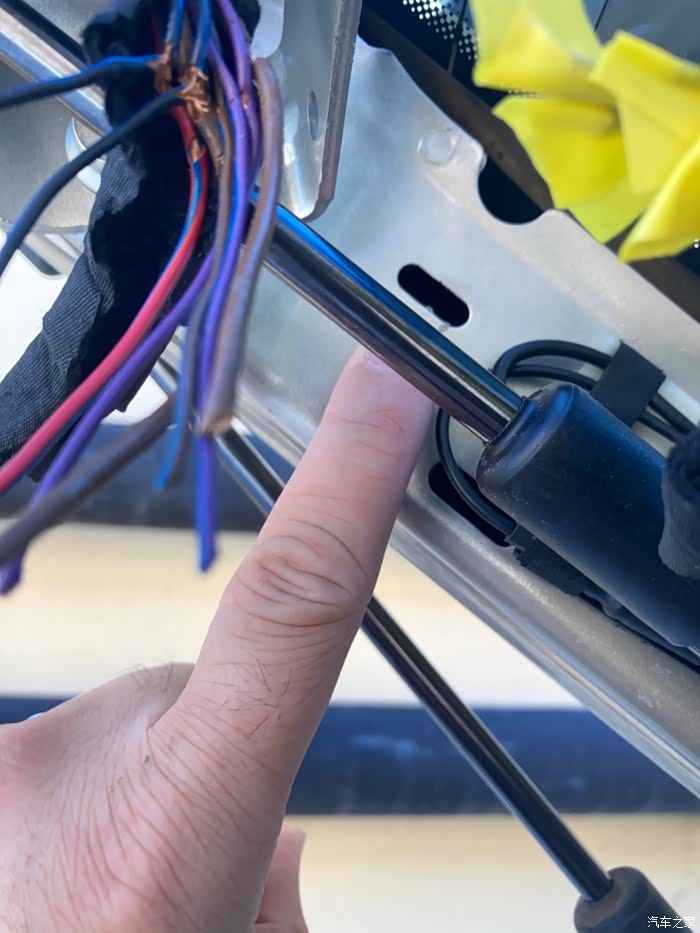

包好的线束，开关几次又有裂纹

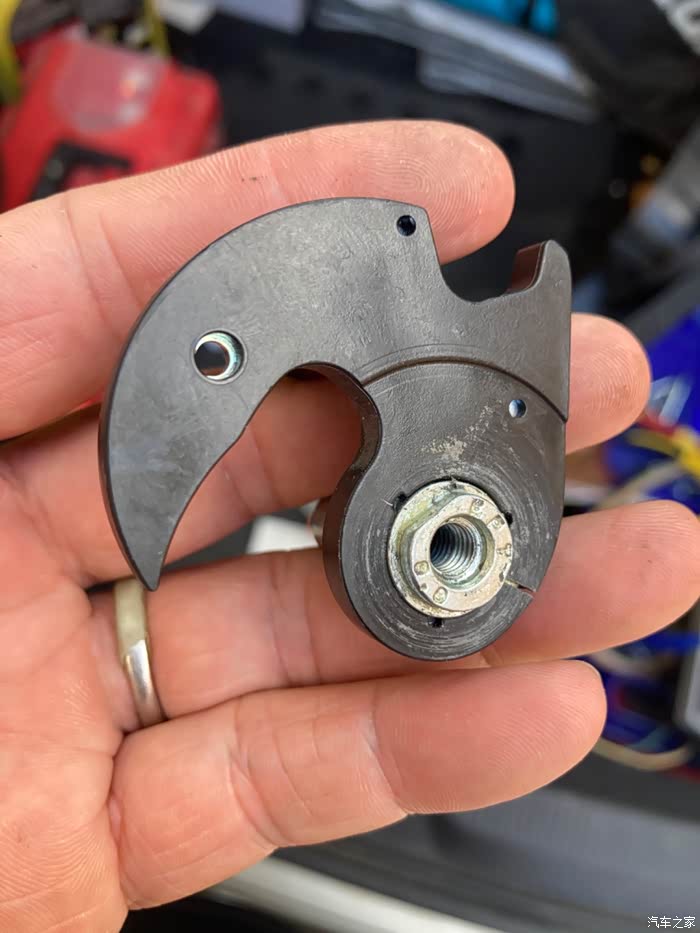

这个玩意也到处裂，里面好像有金属，勾住后备箱上的小棍子，就合二为一了。2段电机翻转锁定后，就和后盖棍子分离，就成小掀背了

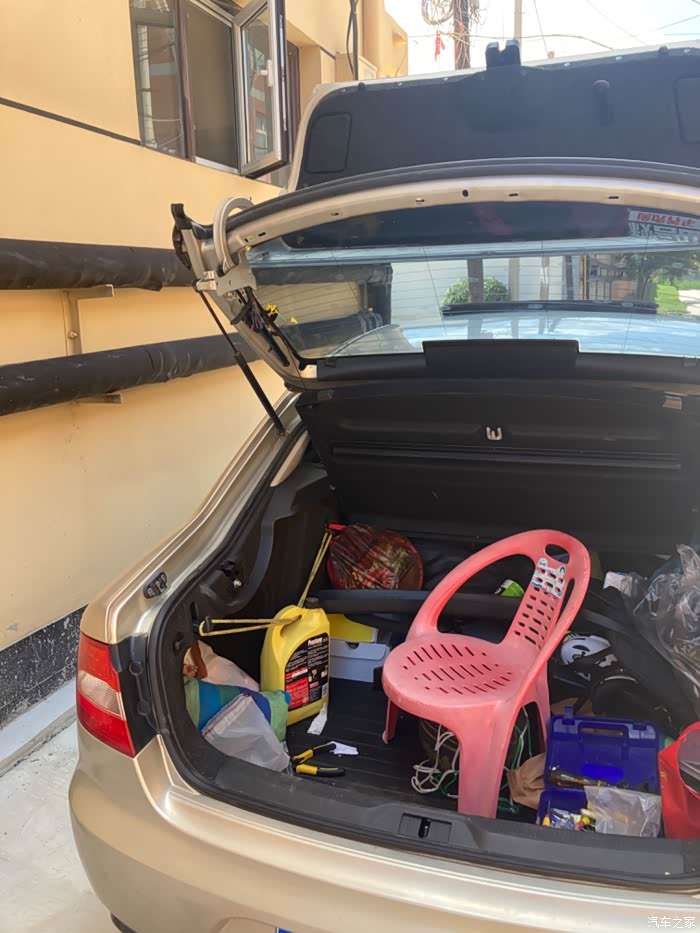

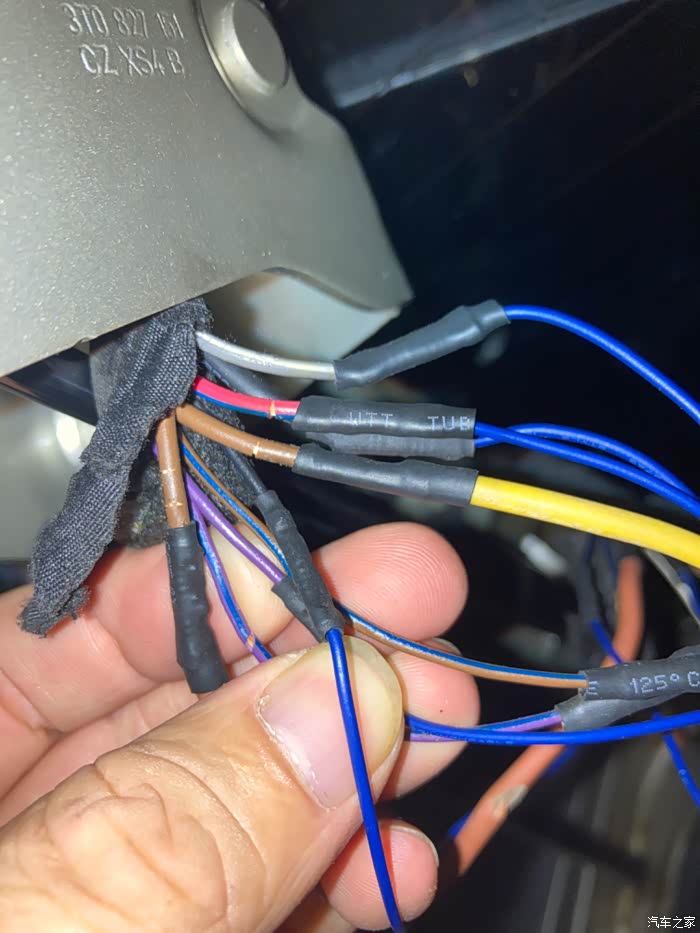

板凳坐后备箱里接线，要不费腿。接了一个小时。
水平盖板下压的圆形盖板的一头，有个隐藏的螺丝，拆水平盖板

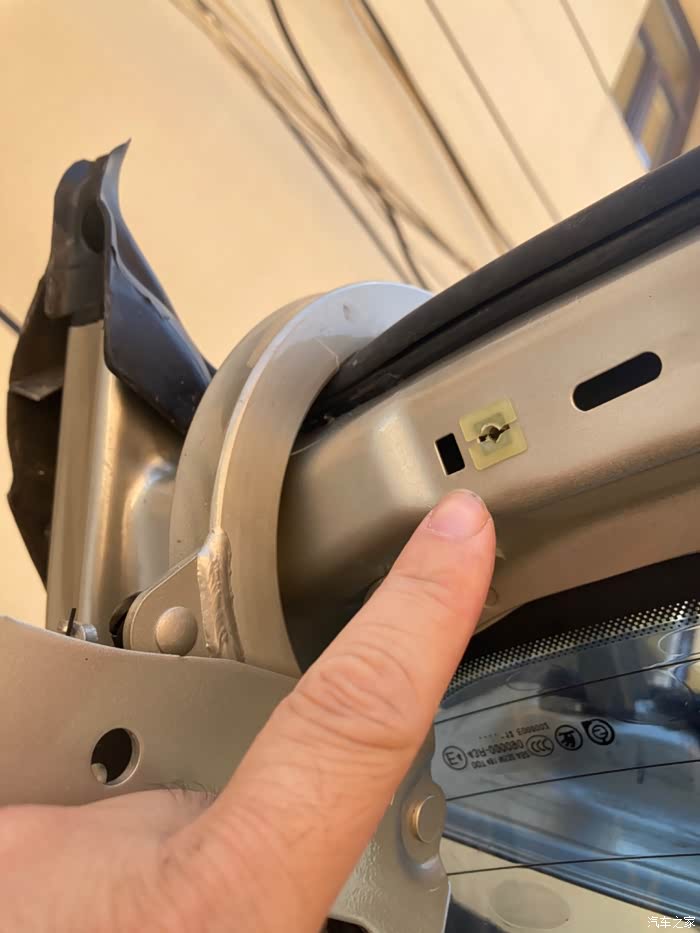

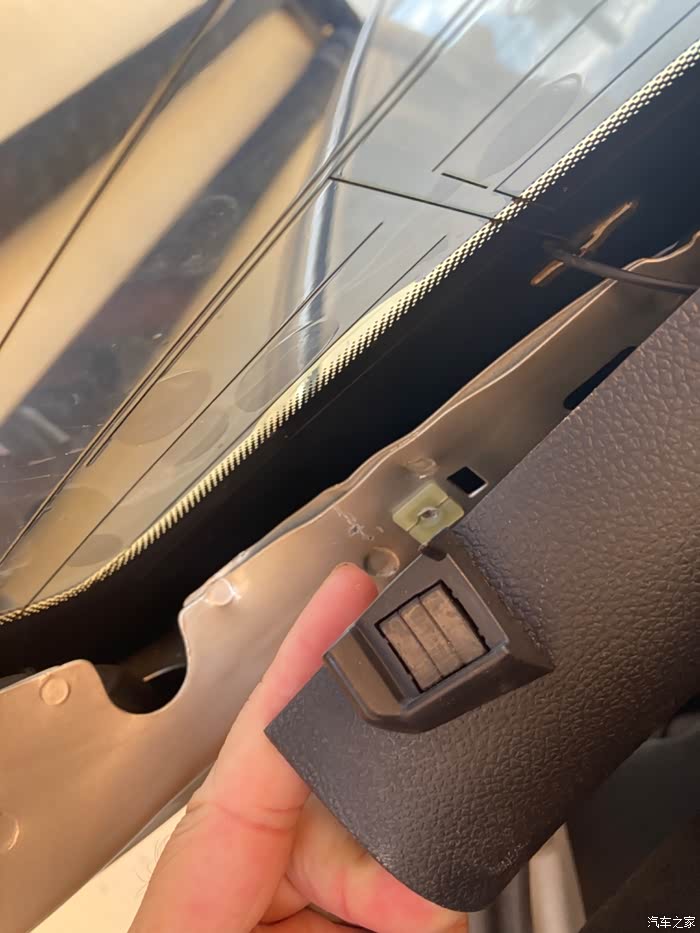

半圆盖板与后台处的卡子孔，大力撬就出来了
半圆盖板另外一头，也是在水平饰板下面压着，也得撬下来以后螺丝松开才能拆下半圆盖板

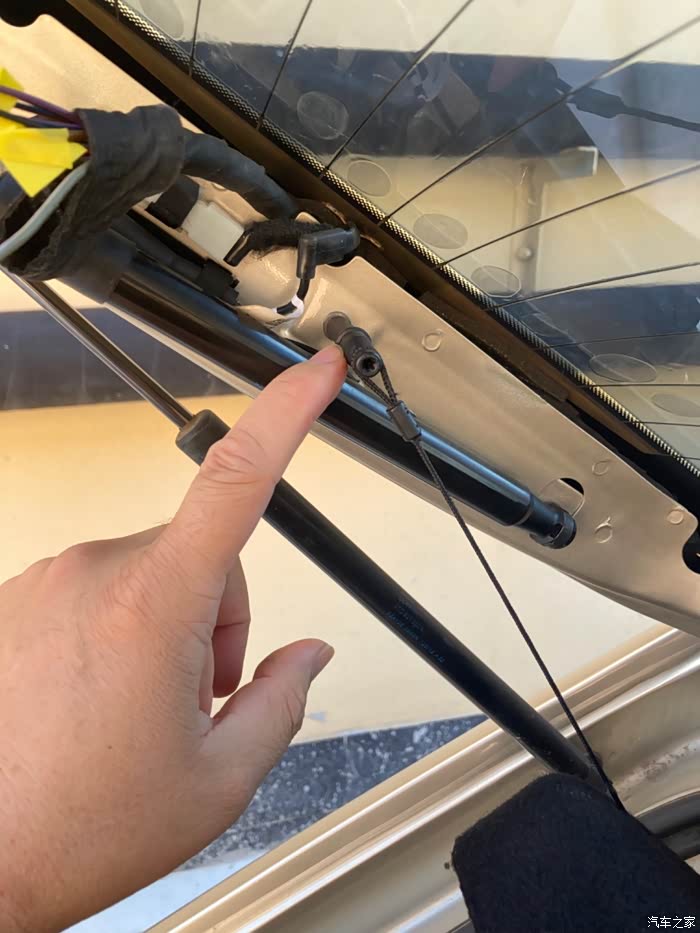

对了，还有这个小吊杆，也得先拆下来。

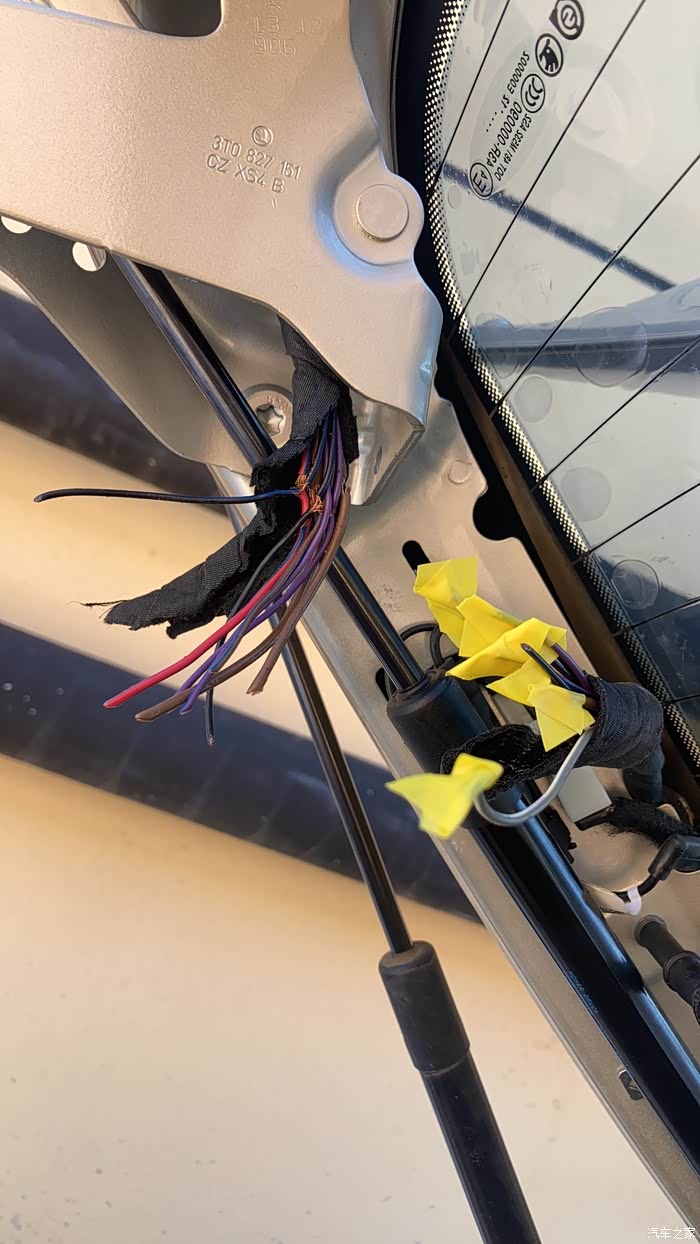

一剪梅，全部干断，后悔没有一根根剪接。芭比扣了
这是开锁状态，也就是大掀背状态。加锁时，里面顺时针旋转，会压住锁柱，带动弯钩顺时针转，释放小盖的那个小圆柱，小盖可以自由开启。也正是小盖来回开闭，线才折断的。所以想永久大掀背，得搞点破坏，在这个地方。有待研究。

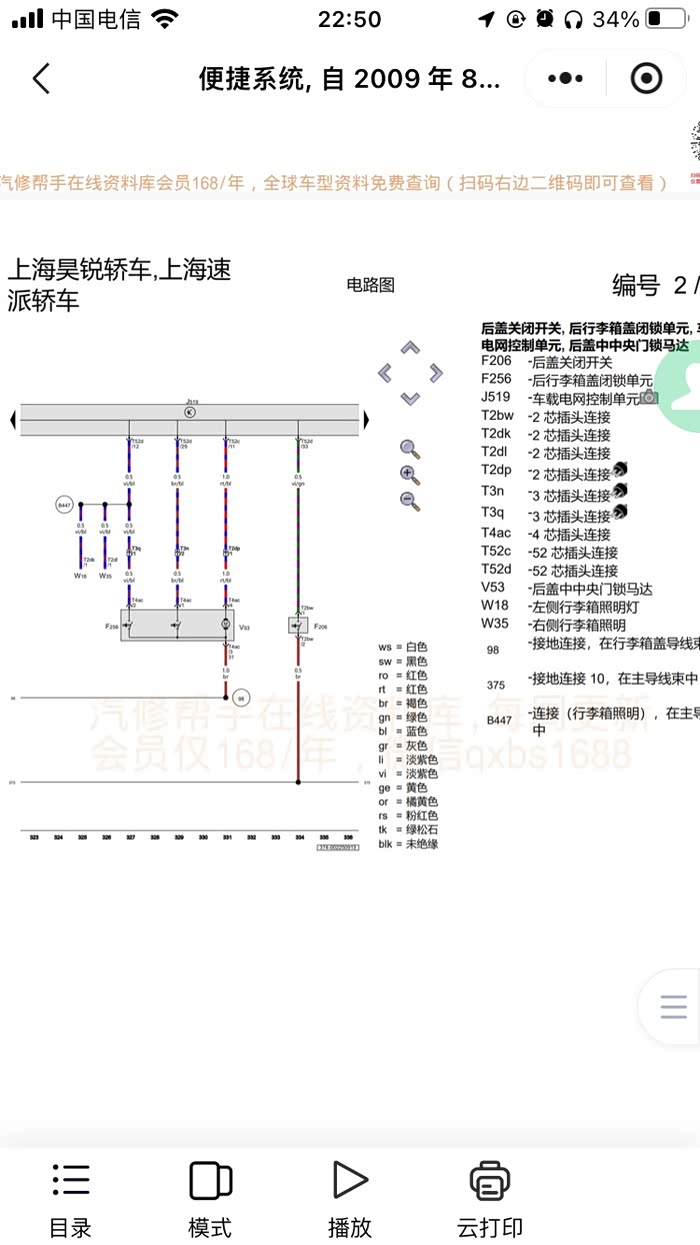

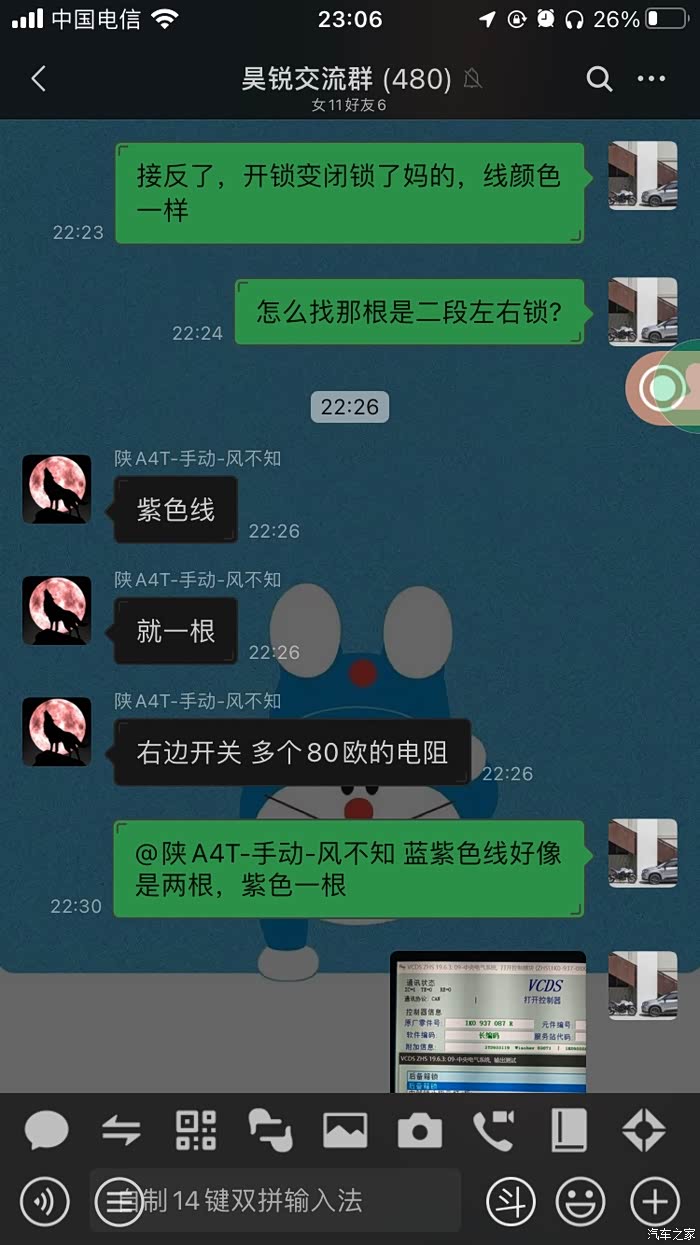

感谢车友指导，看电路图确实有紫色按钮线。
这就是大掀背状态，2段锁打开，几个件锁定在一起。

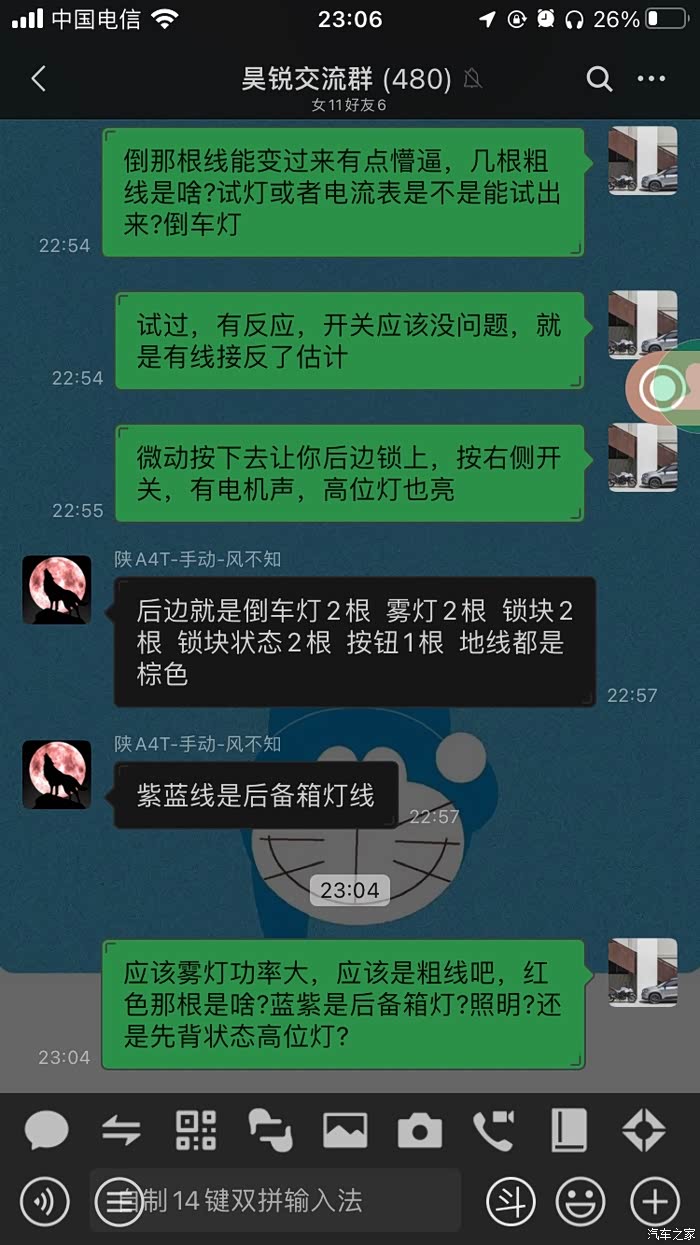

车友指导，部分正确。我看电路图，雾灯是灰白线粗线，只有1根，倒车灯好像是2根蓝黑，照明灯和锁块状态公用1根蓝紫，锁块还有1根控制线棕蓝，1跟电机线红蓝。剩余2跟棕色粗线。也没记录太清楚，后边再补颜色
分析了一下，可能接错的是蓝黑和棕色2对线，但是蓝黑对应的倒车灯测试工作正常，棕色如果都是地线，还是打铁，接反了好像也没事。
可2段按钮不起作用。瞎搞的时候2段按钮的高位灯亮过一次，分析可能就是跟几个开关和微动及锁的状态有关。我用电脑测试中段左右锁的时候，都是反着的。锁在解锁状态的时候，再执行解锁（此时我执行的是闭锁），电机是不动的。
可2段按钮不起作用。瞎搞的时候2段按钮的高位灯亮过一次，分析可能就是跟几个开关和微动及锁的状态有关。我用电脑测试中段左右锁的时候，都是反着的。锁在解锁状态的时候，再执行解锁（此时我执行的是闭锁），电机是不动的。
从车友之前的帖子看了看，原因比较清楚，就是线束断了估计，直接动手开拆。
1、2段两侧半圆盖板的小圆盖扣掉，螺丝拧掉。还是锁死状态，直接暴力上拉，零件掉一地……地上找到2个金属棍，2个黑色弯钩片片,1个塑料卡子（饰板另外一侧有个小孔）少了1个塑料卡子。
2、拆半圆盖板，中部有个插进尾箱边部金属里的卡子，直接撬出来，头尾暴力拉不下来，头上分别有尾箱盖的水平盖板压着，里面藏着1个螺丝。水平盖板2个都拆了，半圆盖板就下来了。
3、黑胶布线束剪开，看见灰色线断了。其他线束往上剥皮，看见快断的有四五根，都露出通丝，藕断丝连的。大概看了一眼颜色不同，上去一剪梅，全干断了。后面接线时才发现，颜色有相同的线，妈蛋。
4、剥皮接线，按颜色能接的接，不能分辨的也接上了，哈哈哈哈。接完发现有的忘了上热缩管。有的还有断裂处。懒得返工。
5、实验，因为暴力打开，中段锁是开启状态。盖上以后，后盖锁定正常，中段锁不加锁。右侧按键也没有反应。完蛋
6、看电路图，分析接线问题，看到又有中段锁可能有逻辑条件，几个开关和锁状态综合，比较复杂。
下周回家继续研究，看看是哪里的问题，接线或者是开关状态不对。

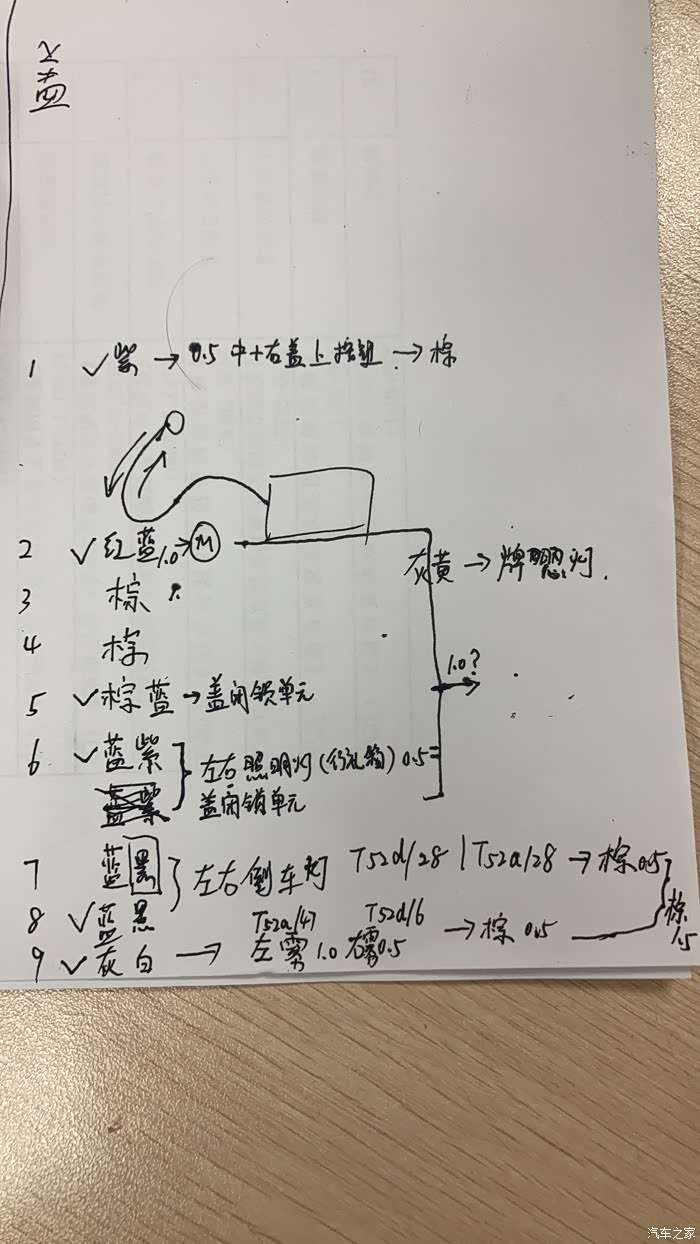

9根线一共：
1、紫，后盖中、右开关，没接错，后盖中部开关正常，右侧没有反应（可能是没有达到激活条件，难倒是上盖锁闭开关闭合、后备箱关闭辅助电吸开关闭合？）
2、红蓝，电机线，没接错。
3、棕蓝，上盖锁闭单元，没接错。
4、蓝紫，左右照明灯和上盖锁闭单元公用线，待定（需看看开盖是否亮灯确认是否接错）
5、蓝黑、倒车灯，工作正常，没接错。
6、灰白，雾灯，没接错。
7、棕1（粗），不确定是否接错
8、棕2（粗），不确定是否接错，与7接反是否有影响？
9、黑（或者蓝黑），看不清，不知道是否与5的倒车灯接反。
目前看来，线全接了，应该同色接反的情况下，也不影响啥，因为都是灯线，棕色线接反，有没有影响还不知道，车友知道的回答下。
各电机都没坏，5053控制都正常动作，就是中段锁是和测试命令是反转，不知道为啥，难倒是状态不对？需要解锁2段后，大小盖都盖上，然后电脑控制锁定2段，所有都回到正确的状态后，再按右侧按钮回到正确的逻辑？有待验证。
当时我用手按着底部锁棍处的微动，按右侧按钮没反应，小盖锁没锁，可能是这个原因。这周回去验证，没准就蒙对了，哈哈哈哈
对了bcm会有保护？这个就不懂了。当时我还断负极几分钟，也没好。
1、2段两侧半圆盖板的小圆盖扣掉，螺丝拧掉。还是锁死状态，直接暴力上拉，零件掉一地……地上找到2个金属棍，2个黑色弯钩片片,1个塑料卡子（饰板另外一侧有个小孔）少了1个塑料卡子。
2、拆半圆盖板，中部有个插进尾箱边部金属里的卡子，直接撬出来，头尾暴力拉不下来，头上分别有尾箱盖的水平盖板压着，里面藏着1个螺丝。水平盖板2个都拆了，半圆盖板就下来了。
3、黑胶布线束剪开，看见灰色线断了。其他线束往上剥皮，看见快断的有四五根，都露出通丝，藕断丝连的。大概看了一眼颜色不同，上去一剪梅，全干断了。后面接线时才发现，颜色有相同的线，妈蛋。
4、剥皮接线，按颜色能接的接，不能分辨的也接上了，哈哈哈哈。接完发现有的忘了上热缩管。有的还有断裂处。懒得返工。
5、实验，因为暴力打开，中段锁是开启状态。盖上以后，后盖锁定正常，中段锁不加锁。右侧按键也没有反应。完蛋
6、看电路图，分析接线问题，看到又有中段锁可能有逻辑条件，几个开关和锁状态综合，比较复杂。
下周回家继续研究，看看是哪里的问题，接线或者是开关状态不对。
9根线一共：
1、紫，后盖中、右开关，没接错，后盖中部开关正常，右侧没有反应（可能是没有达到激活条件，难倒是上盖锁闭开关闭合、后备箱关闭辅助电吸开关闭合？）
2、红蓝，电机线，没接错。
3、棕蓝，上盖锁闭单元，没接错。
4、蓝紫，左右照明灯和上盖锁闭单元公用线，待定（需看看开盖是否亮灯确认是否接错）
5、蓝黑、倒车灯，工作正常，没接错。
6、灰白，雾灯，没接错。
7、棕1（粗），不确定是否接错
8、棕2（粗），不确定是否接错，与7接反是否有影响？
9、黑（或者蓝黑），看不清，不知道是否与5的倒车灯接反。
目前看来，线全接了，应该同色接反的情况下，也不影响啥，因为都是灯线，棕色线接反，有没有影响还不知道，车友知道的回答下。
各电机都没坏，5053控制都正常动作，就是中段锁是和测试命令是反转，不知道为啥，难倒是状态不对？需要解锁2段后，大小盖都盖上，然后电脑控制锁定2段，所有都回到正确的状态后，再按右侧按钮回到正确的逻辑？有待验证。
当时我用手按着底部锁棍处的微动，按右侧按钮没反应，小盖锁没锁，可能是这个原因。这周回去验证，没准就蒙对了，哈哈哈哈
对了bcm会有保护？这个就不懂了。当时我还断负极几分钟，也没好。
