悦动汽油泵总成分解（更换汽油格）汽油滤芯

首先请大家看一下我的这个帖子http://club.autohome.com.cn/bbs/thread-c-586-14874649-1.html

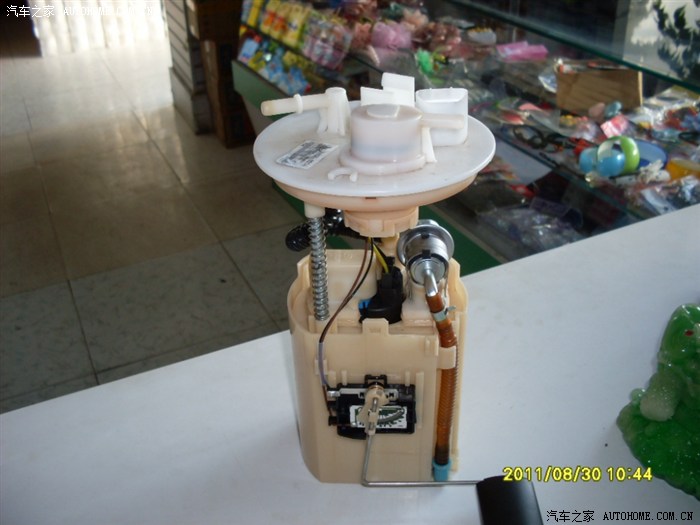

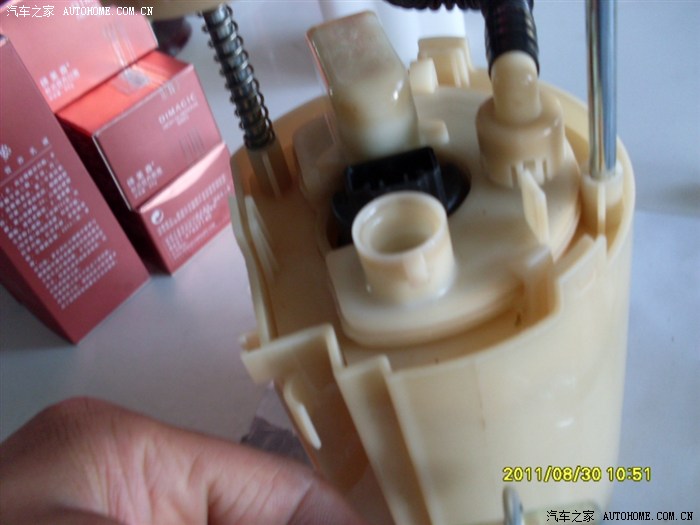

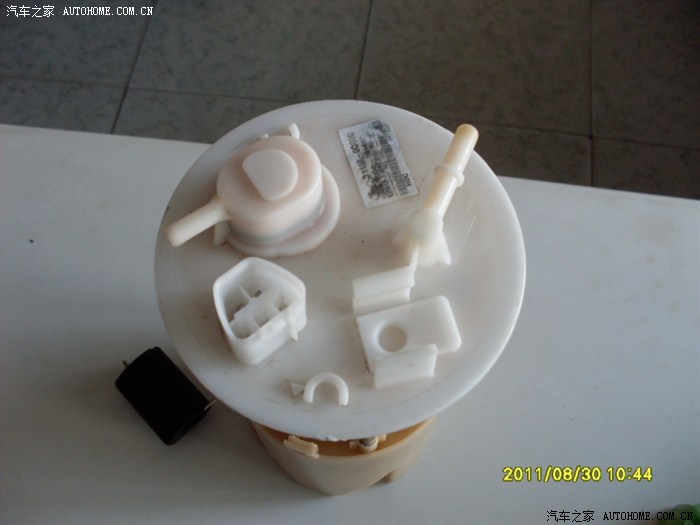

看这就是总成上面

这回看清了吧

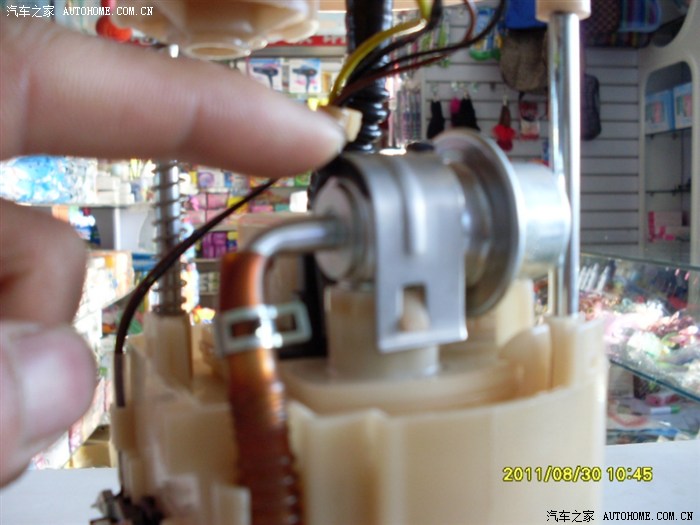

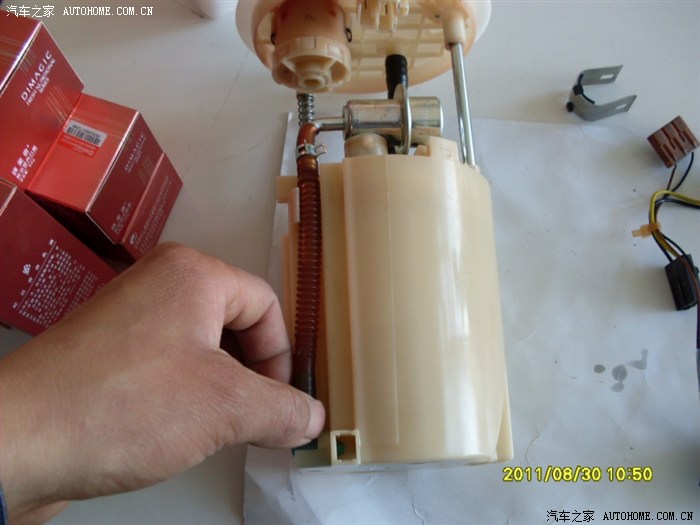

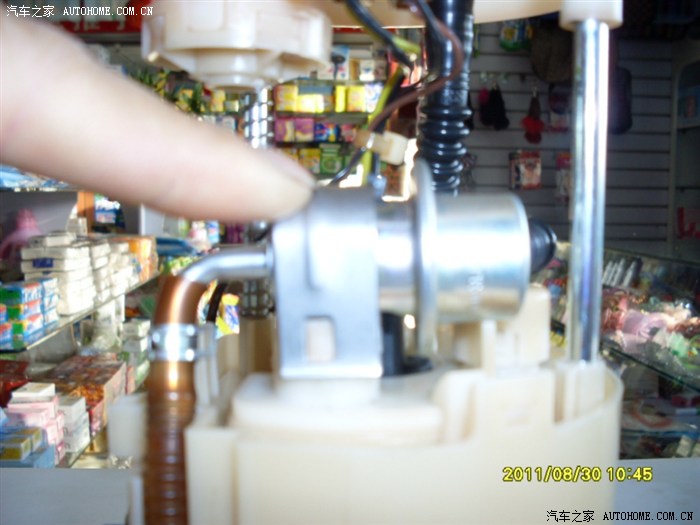

我手指的是泄压阀

看清楚啦吗

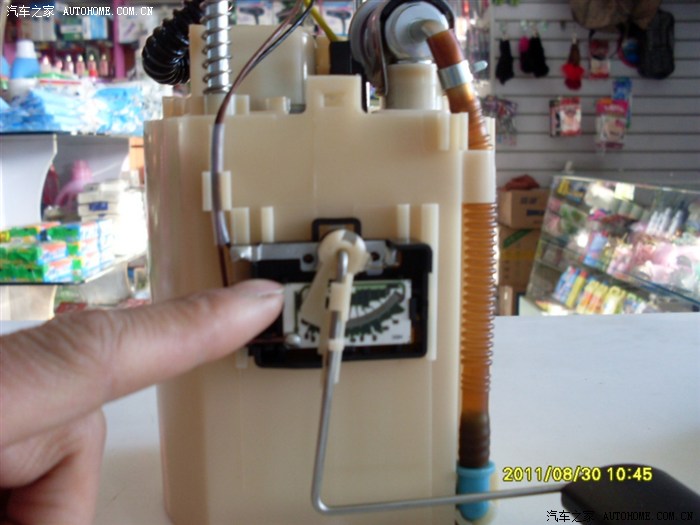

这是油位浮子，要小心

这是我买的新的汽油格

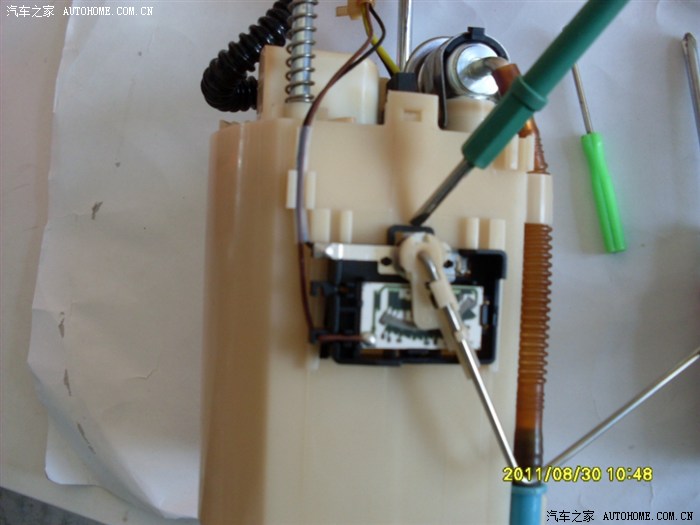

这里有个卡簧将浮子拿下来

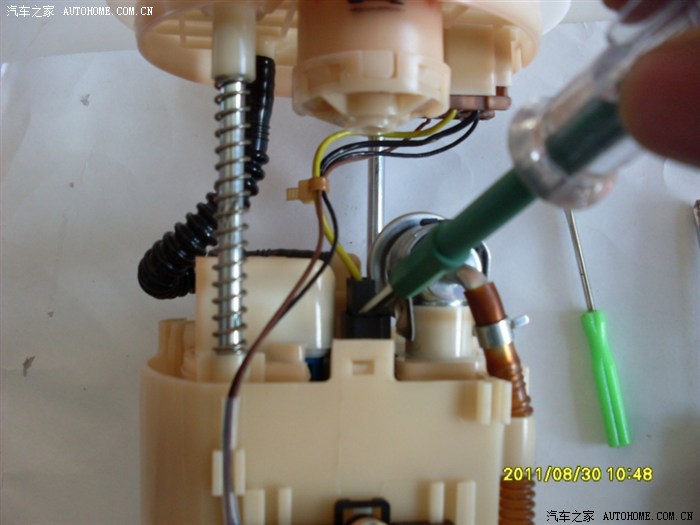

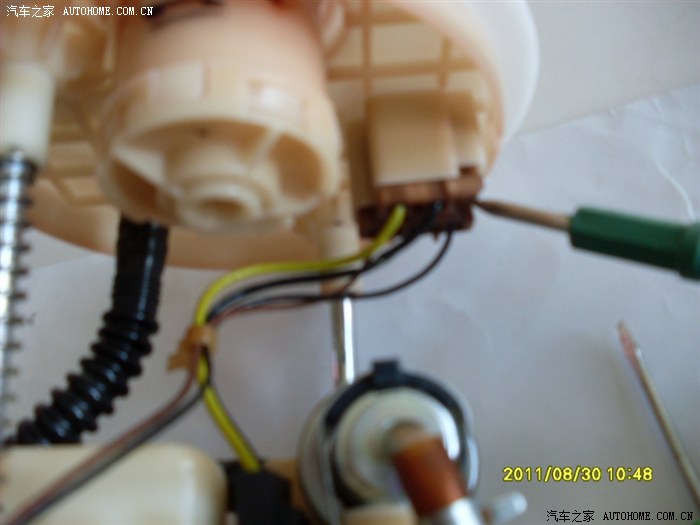

把汽油泵插头拔下

这里也拔下，这样才可以把浮子摘除

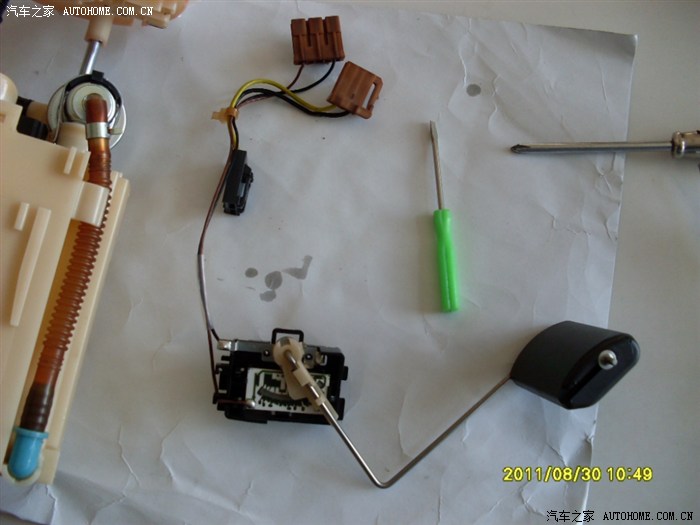

这是拿下的浮子

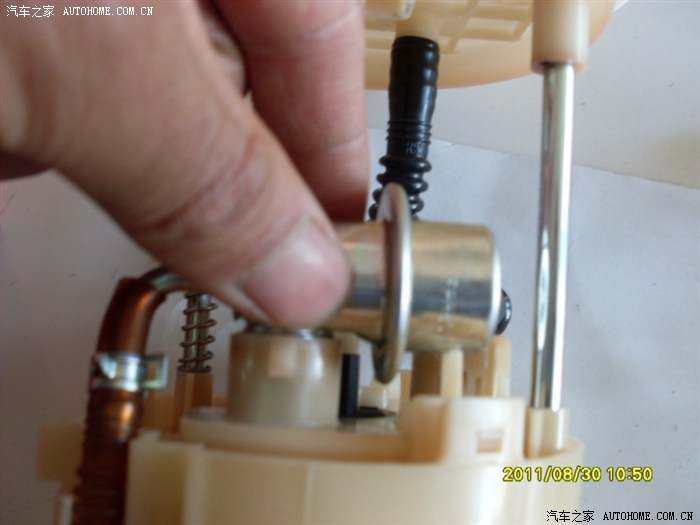

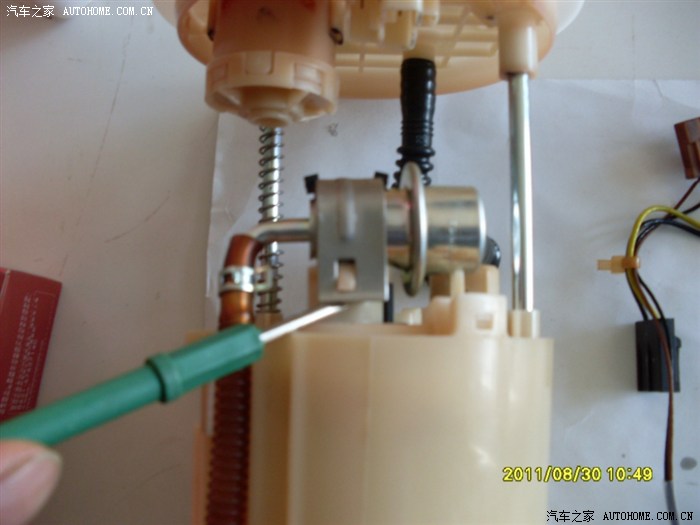

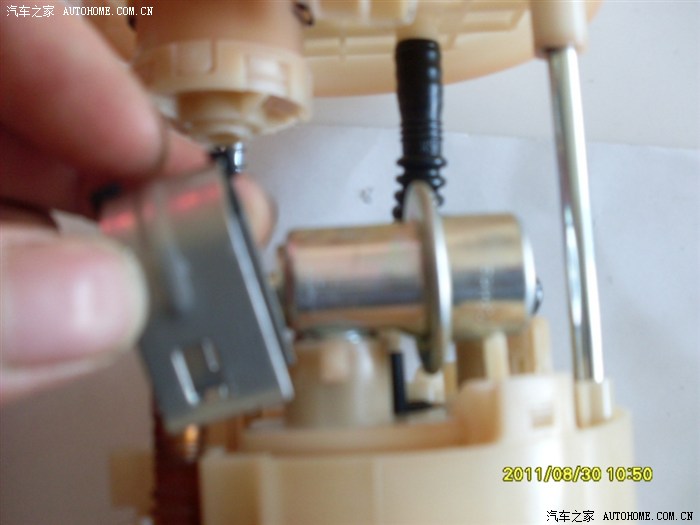

接下来拿下泄压阀有两个卡簧，用螺丝刀翘下来

拿下来啦

这个要用力拔

先把这里拔下来有个小卡，要有技巧

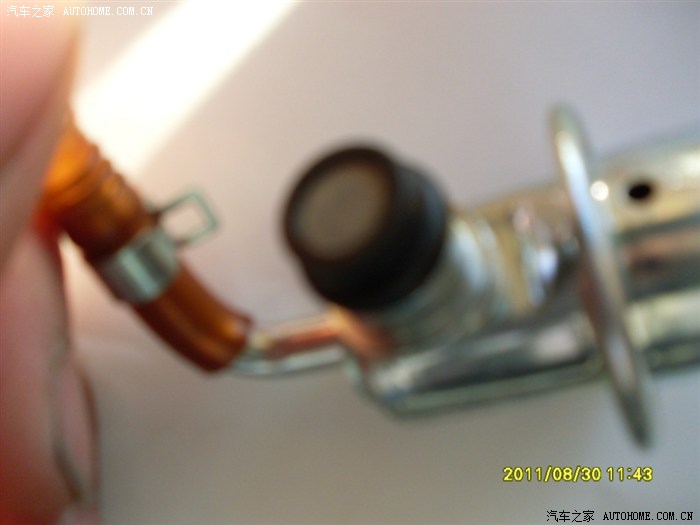

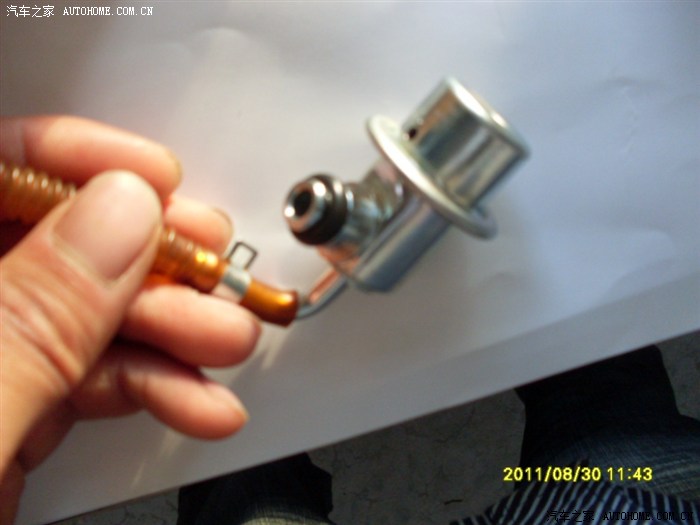

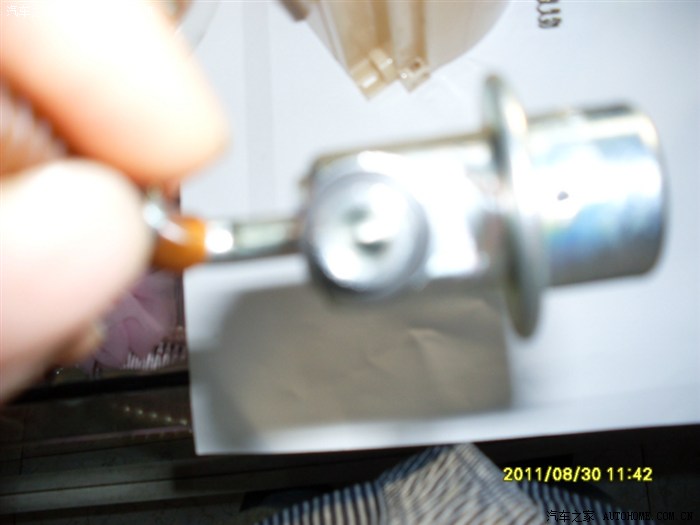

这是拔下来的泄压阀上面有一个胶垫还有一个滤网，千万别忘记装回去

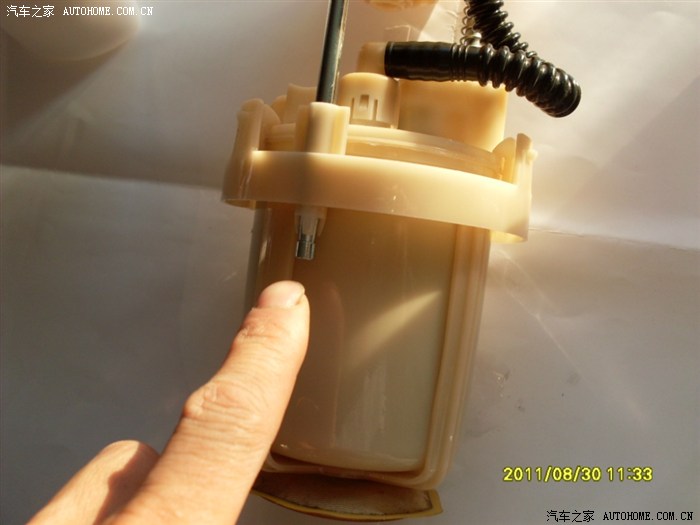

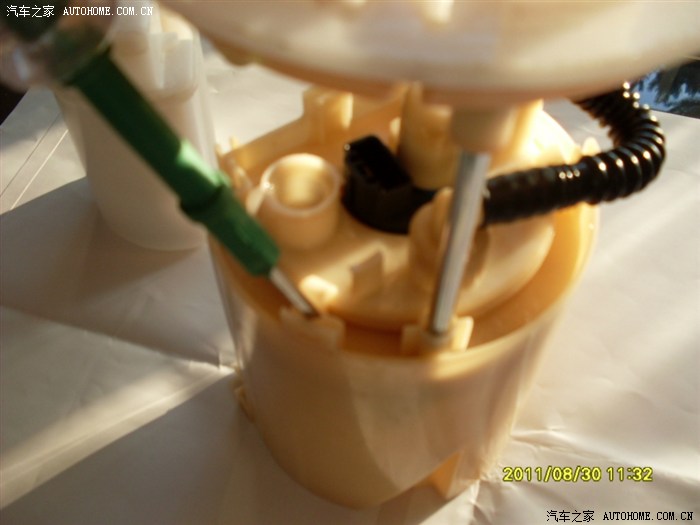

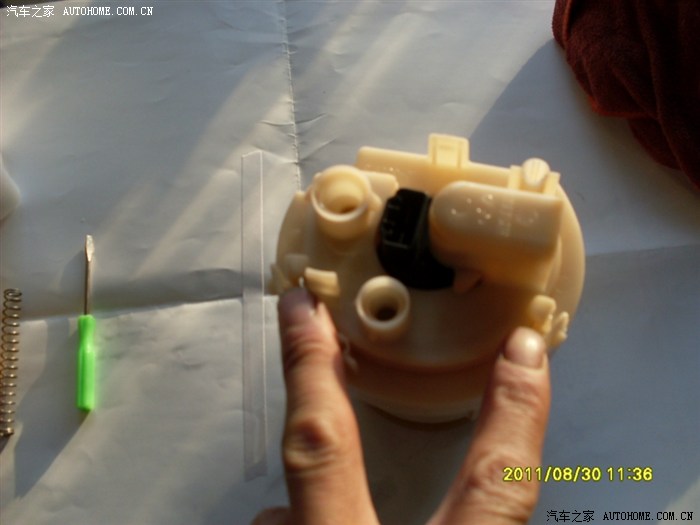

下面开始拆卸外壳有三个卡扣

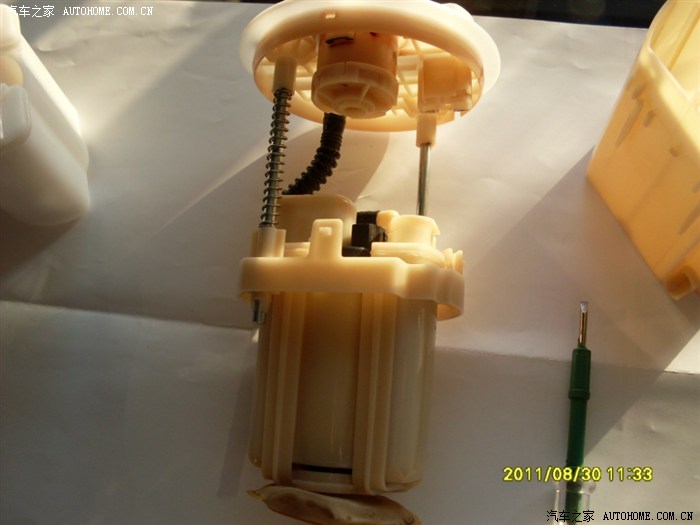

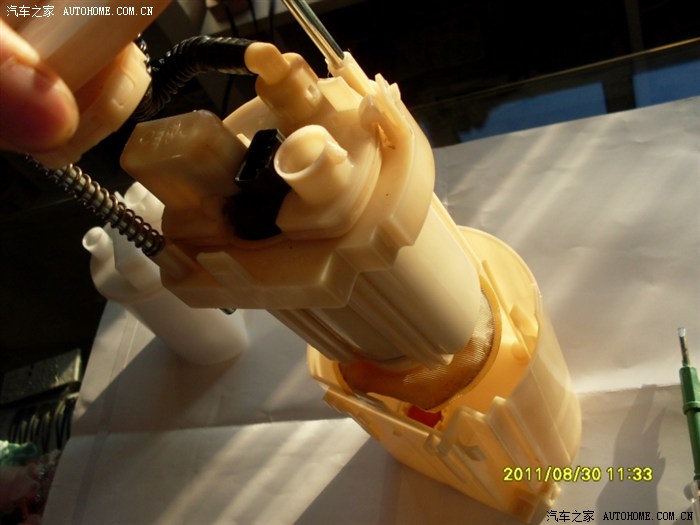

卸下来了拔出

细看

要想拿出滤芯要把这两个卸下来

也有卡扣

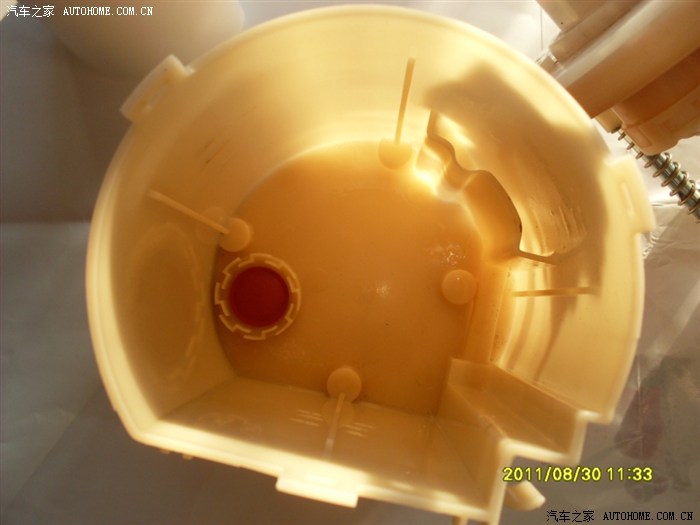

这是外壳不是很脏

拿下来啦

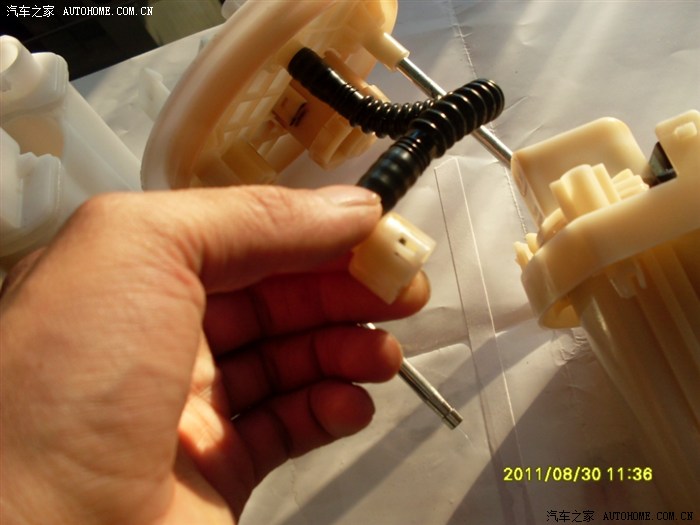

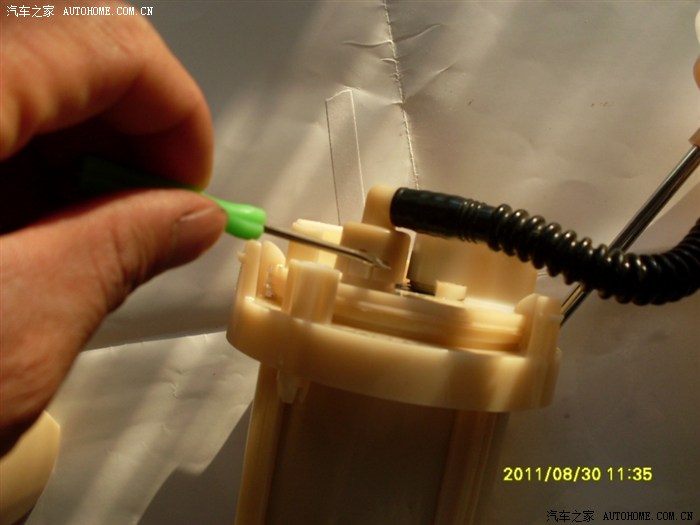

这个出油管也要拿下上面有三个卡扣要小心

看拿下来啦

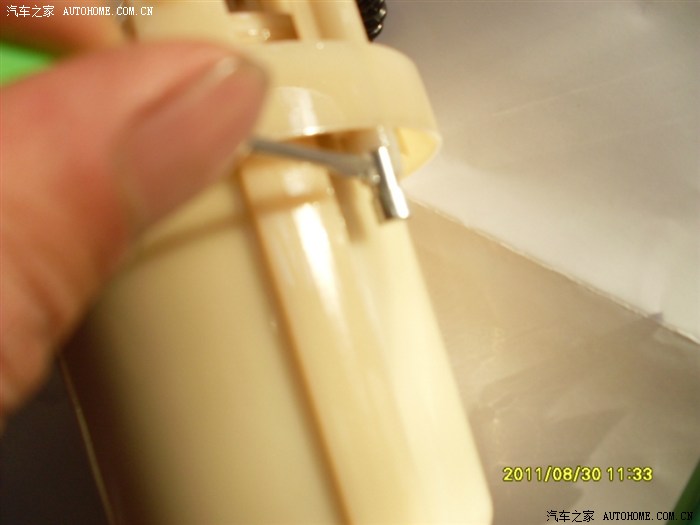

下面拆滤芯手指的两个卡扣，翘下来，要小心

就这样拿下来啦

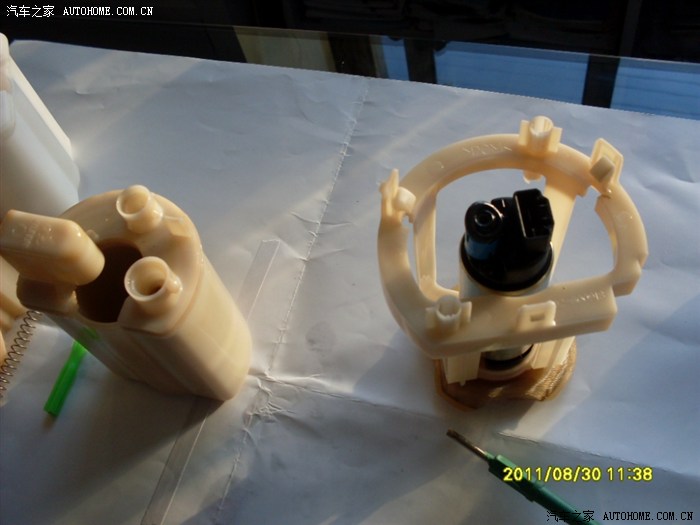

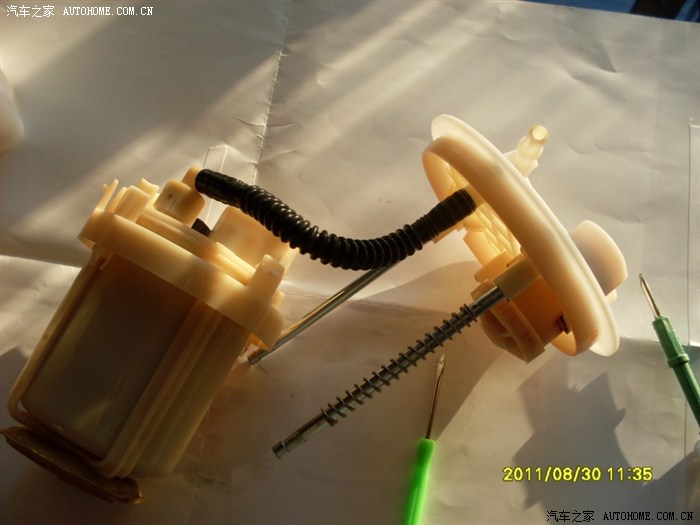

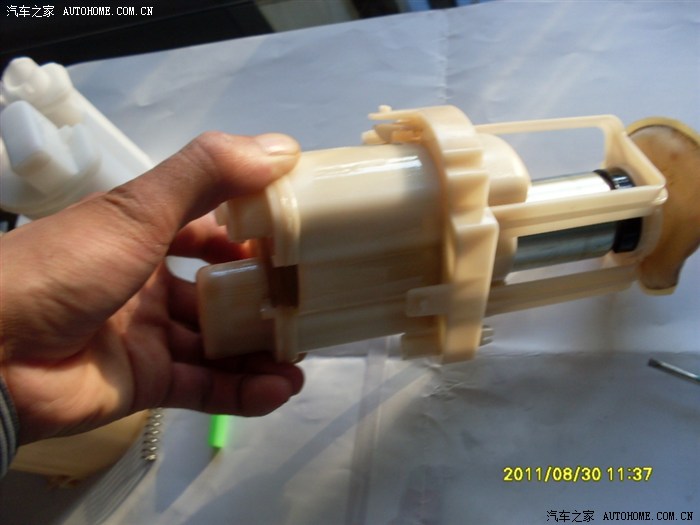

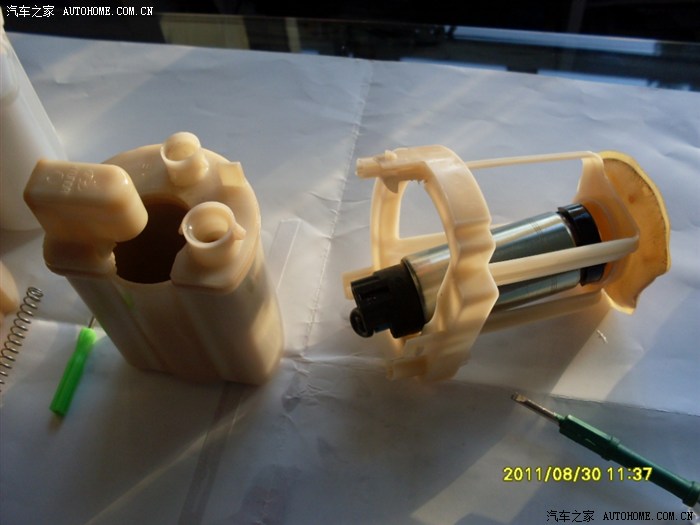

已经分离出来了

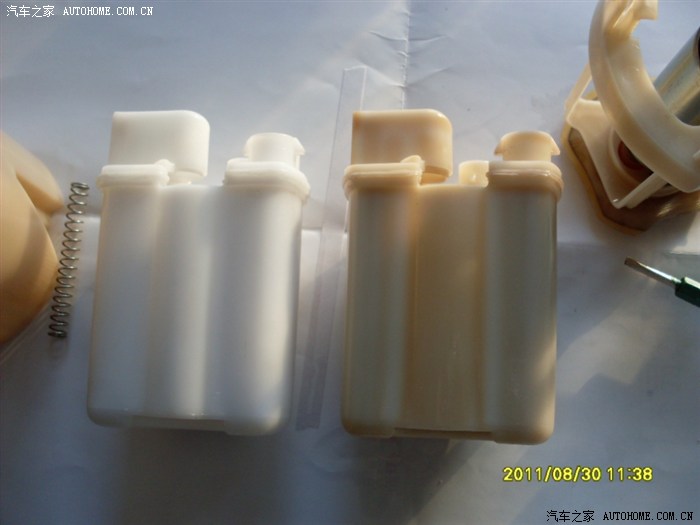

新旧滤芯对比

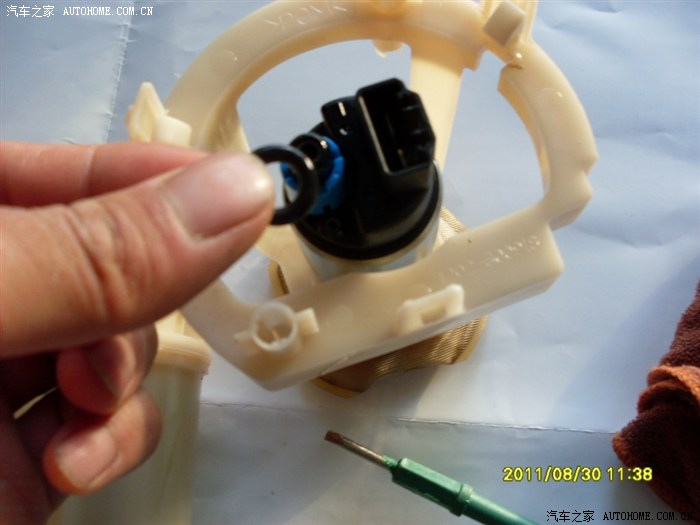

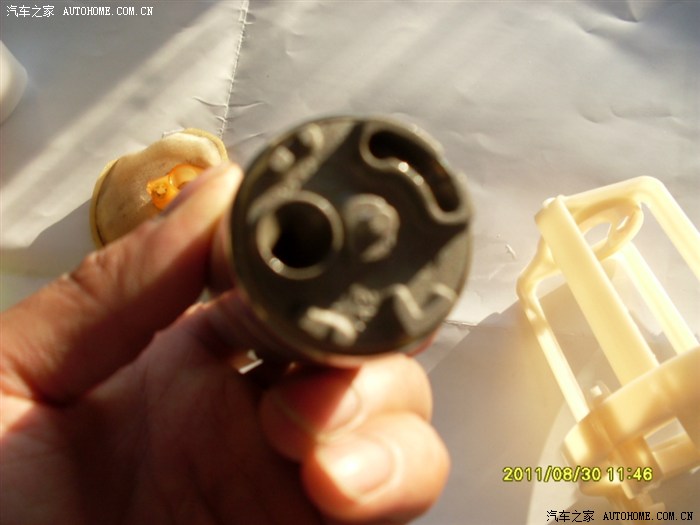

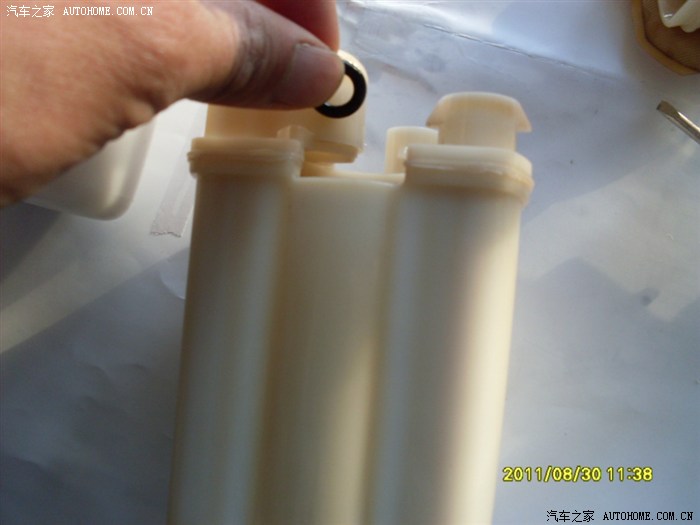

汽油泵上面有个胶垫，千万记住

这个胶垫就是上在这里的

看明白啦吗

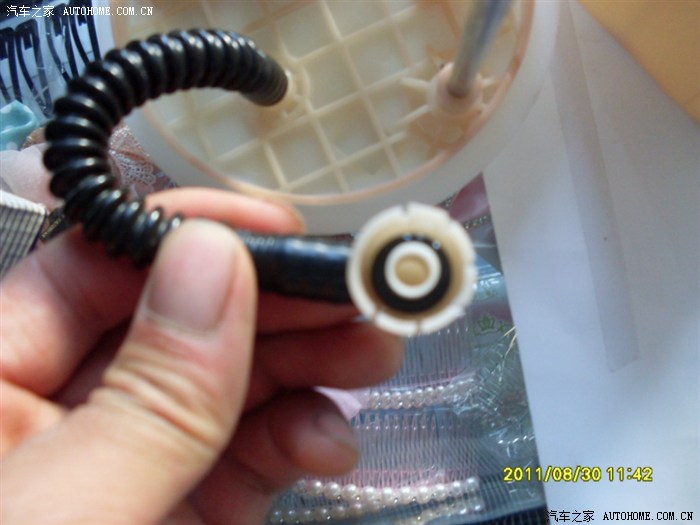

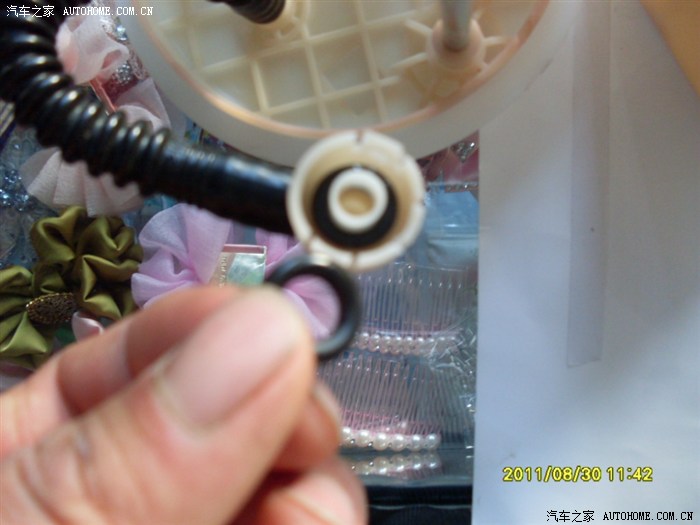

还有出油管这里也有胶垫

两个胶垫大小不一样



这上面也有胶垫

看清楚

这上面还有个滤网，没照清楚

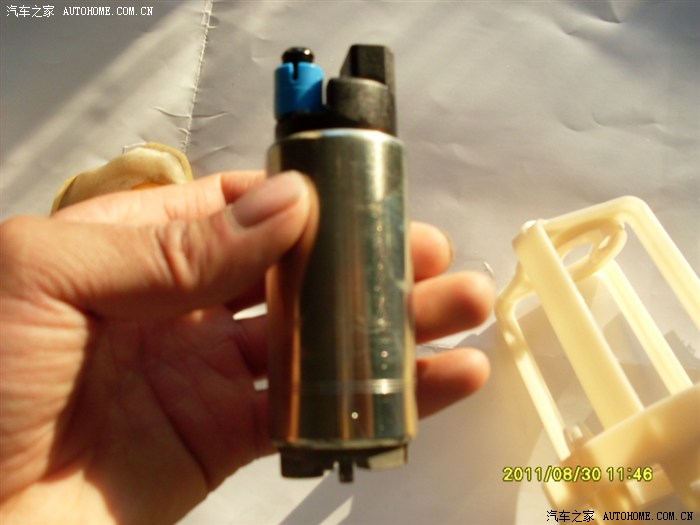

这是汽油泵，这个就不要拆了

后面

安装过程就不照啦，相信能拆，当然就能装回去
