19款瑞虎8自己DIY方向盘加热详细教程！

成都的冬天你说冷呢，其实还可以，但是自从我因为胖到高血糖减肥后，这一年身体抵抗力就太低了，今年这个冬天吧，我有史以来从小到大第一次知道什么叫手脚冰凉！！所以我万般无奈之下，想着自己DIY一下方向盘加热，效果还是蛮好的哦~
说道这个方向盘加热吧，我整个冬天都在构思这个问题，无奈问遍了成都各种地方都表示没有这种服务，我估计可能就是因为成都的冬天可能并不冷吧，所以一般大家都戴个毛绒套而已~很少有改装这个的，咱虎8论坛也几乎没几个改这个的~所以我才有这个想法~改这个之前我到处询问如何拆开这些东西，确保我能自己拆开再慢慢改装线路~这事儿吧，急不得！！
下面就有请大家看图说话！！（为了避免打广告嫌疑，我都把商家信息P掉了~）

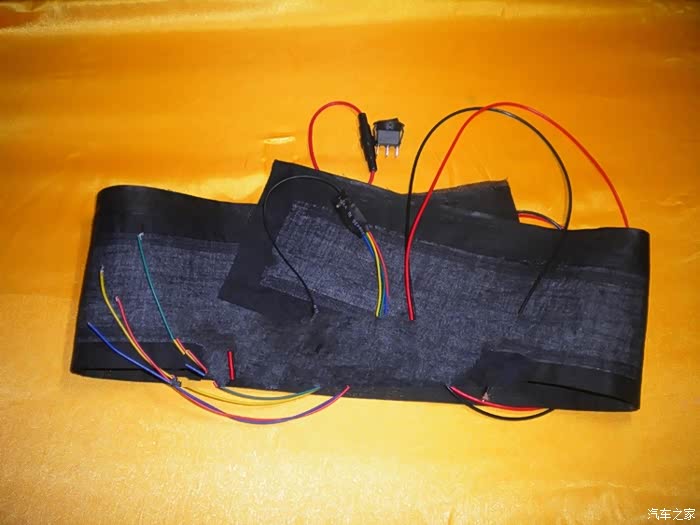

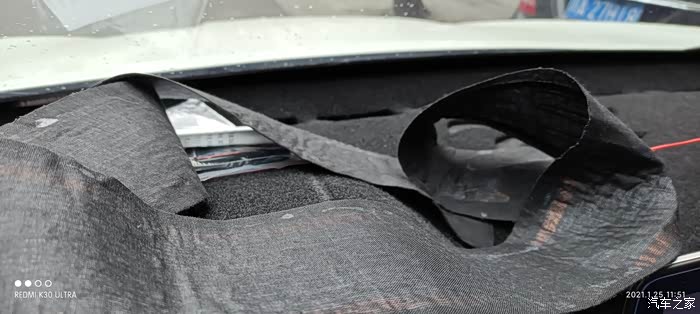

这是某宝买的这种百多块钱的那种加热丝，据说是碳纤维，有点小贵，其实还有更便宜的，但是没买~

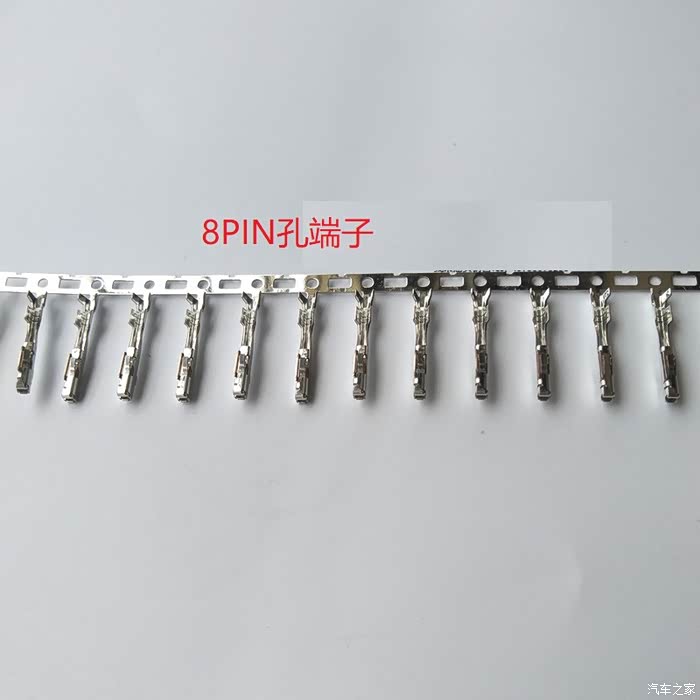

这个也是某宝买的跟原厂一样上游丝插头的8PIN孔端子

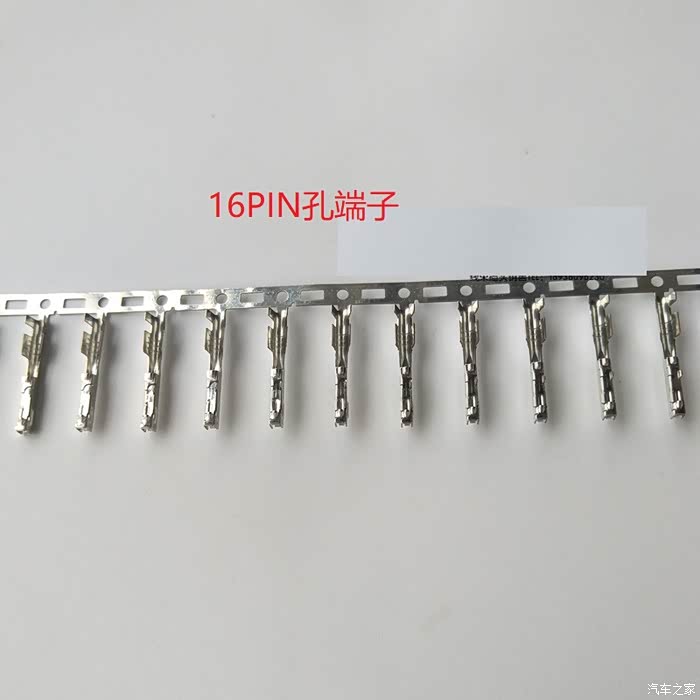

这个也是某宝买的跟原厂一样下游丝插头的16PIN孔端子

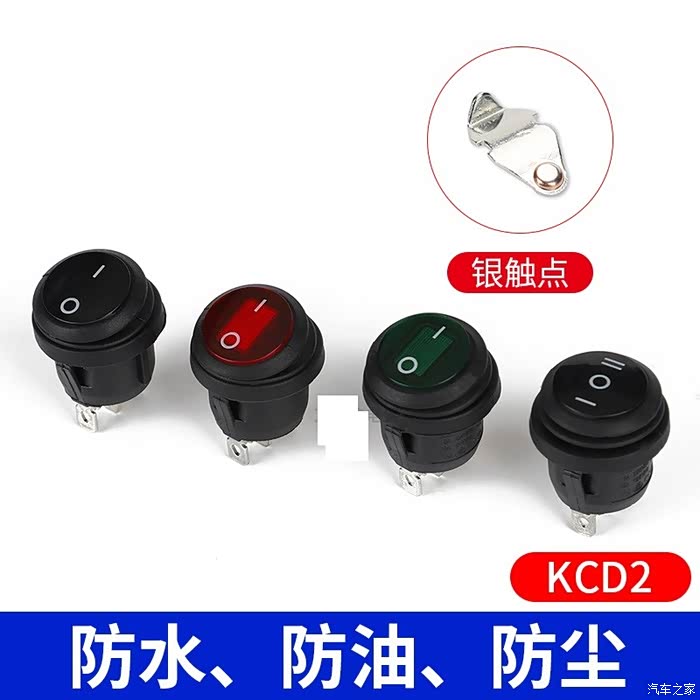

这个也是某宝买的12~24V直流带灯的开关，虽然发热丝卖家有送开关，但没这个银触点的好~

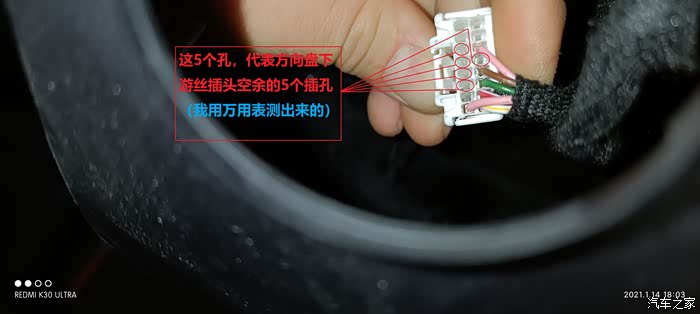

这个就是方向盘下游丝插头，图中用红色圈起来的就是空余游丝插孔，这个插头是对应16PIN插头

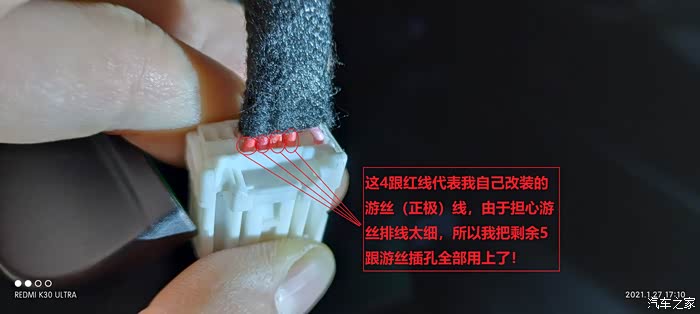

这面是16PIN下游丝插头已经接好的5跟线其中4跟线

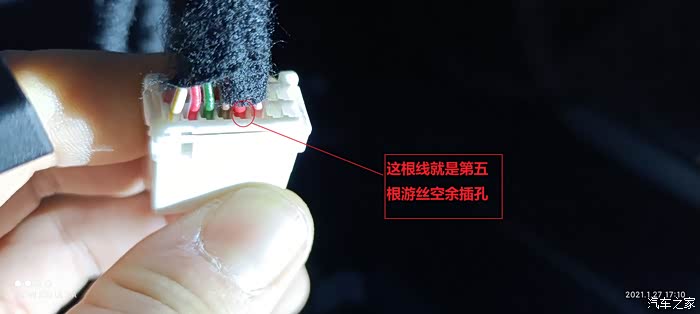

这面是16PIN下游丝插头已经接好的5跟线其中第五也是最后一跟线

这个对应上游丝盘插槽插针，圈起来的5跟插针代表对应下游丝空余5个空余位

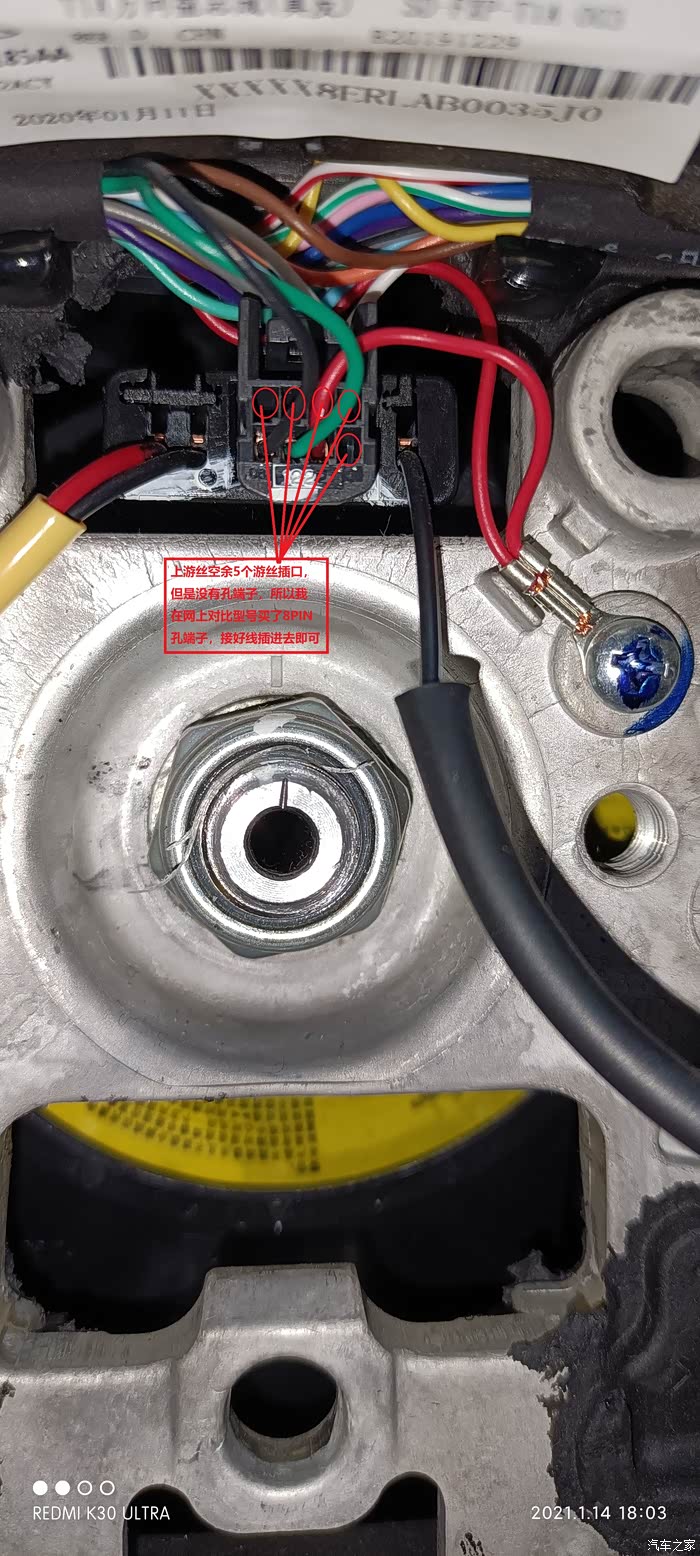

图中圈起来的就是上游丝盘插头空余插孔，其实多媒体只占用了2跟游丝线，还有一根只是搭铁而已，总共原厂就用了3跟线，还剩下5跟空余位

把这个电加热开关放在方向盘下游丝罩旁，就是雨刮开关下面

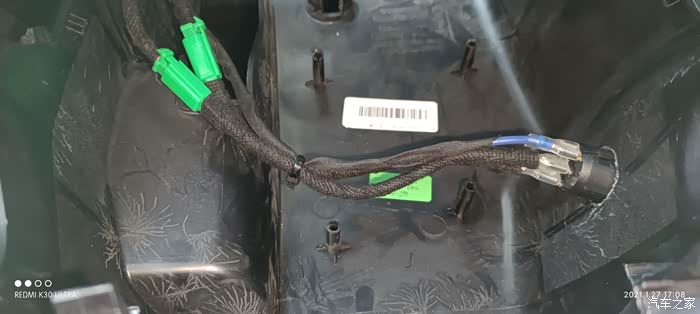

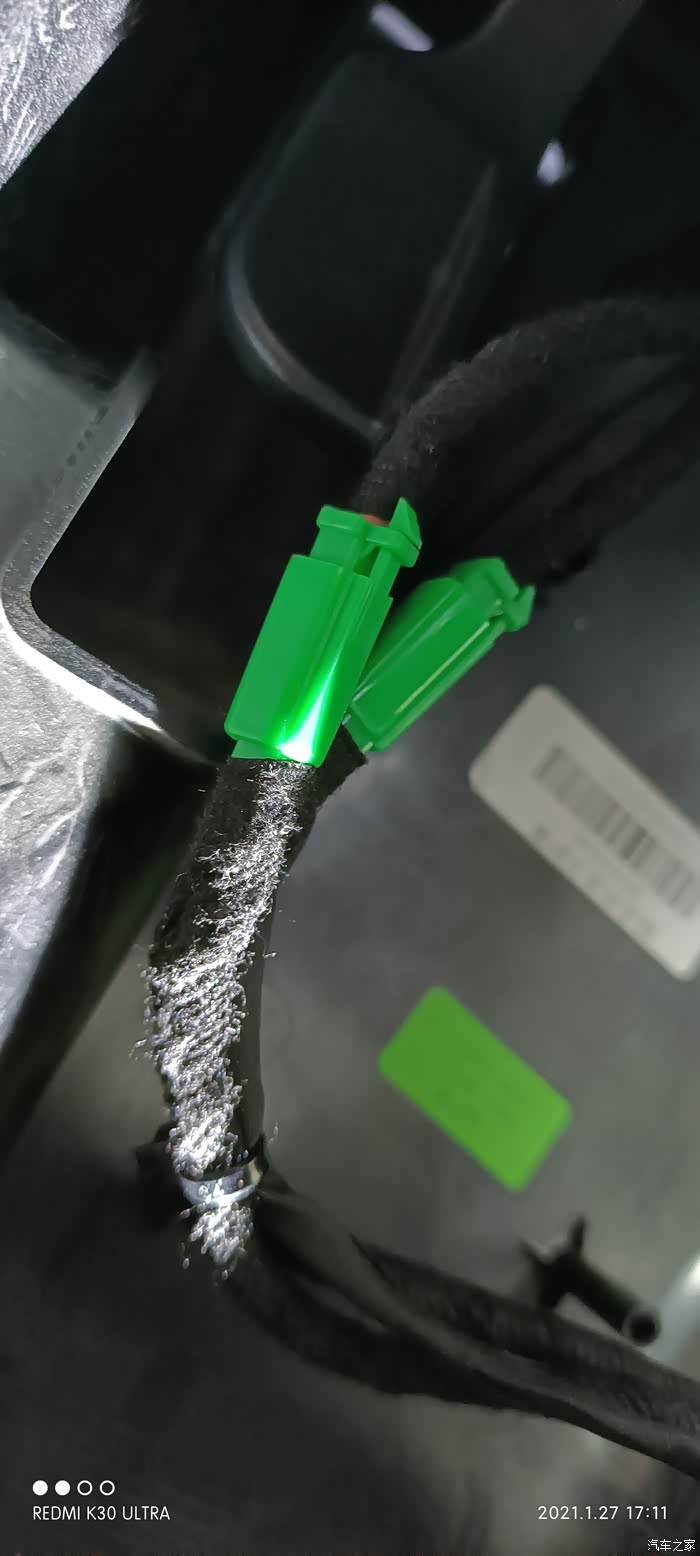

这里的绿色插头是电加热正极线，对应下游丝那5跟线，把它拧在一起，用锡焊焊牢~

这跟蓝色线是开关LED指示灯负极线，这根负极线随便找了个地方搭铁即可，我这里用锡焊随意焊在附近而已~

确保和原车一样，包裹好绒布胶带以免短路

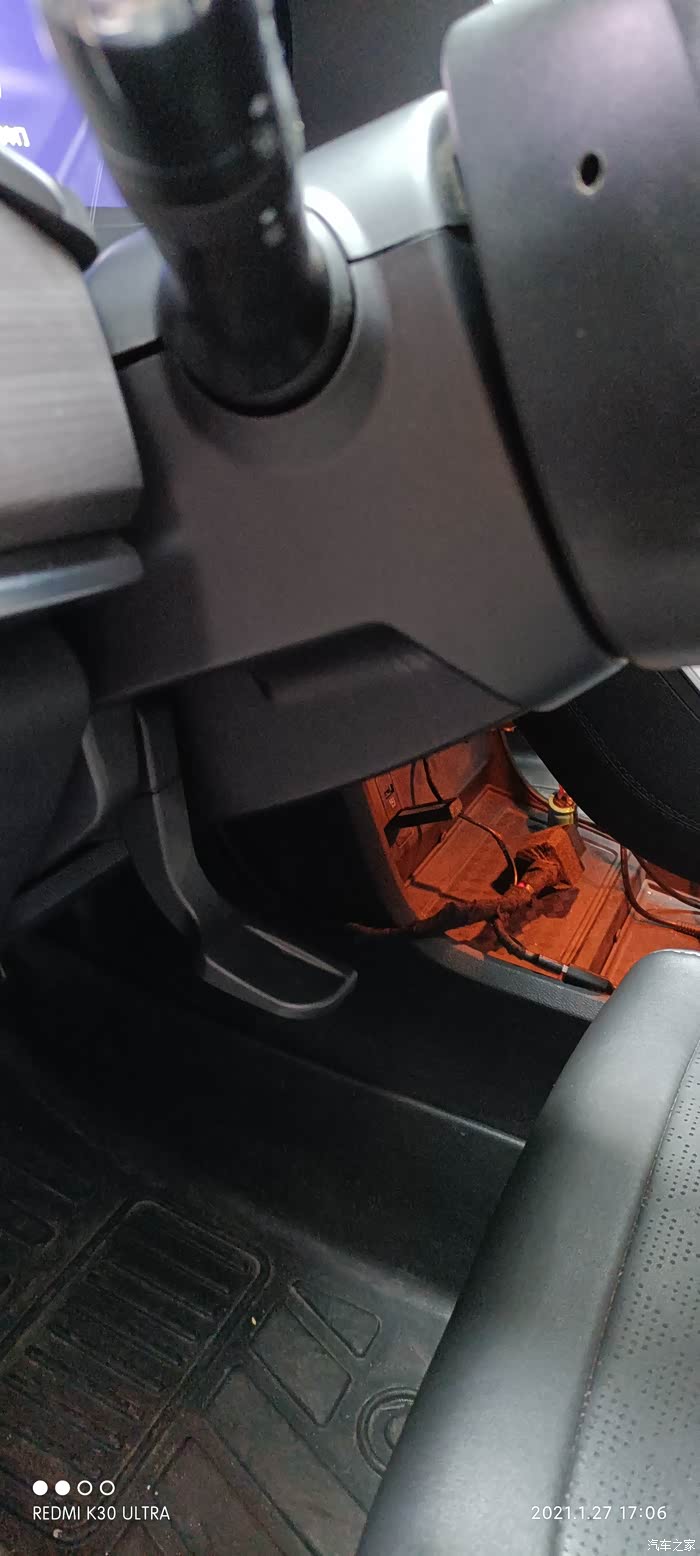

方向盘下护罩，开关就在雨刮开关下面~

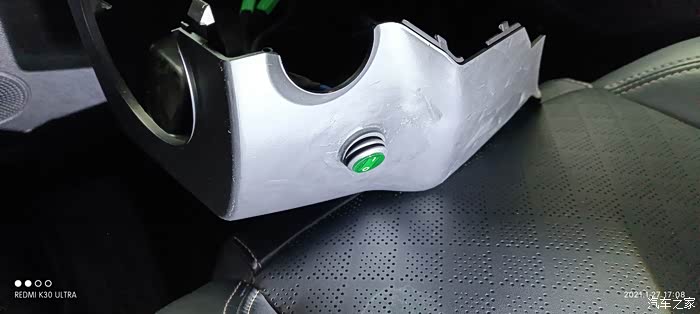

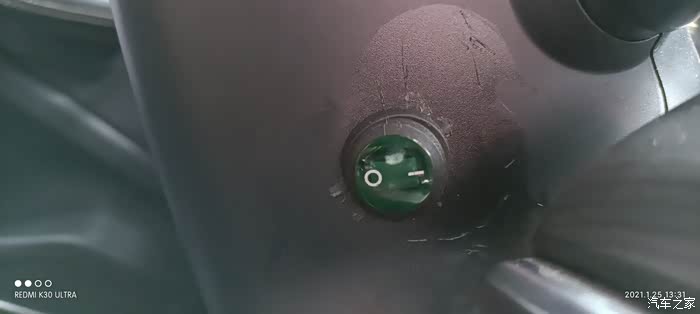

特写，我自己用电洛铁烫的孔，有点难看而已~无所谓，那地方比较隐蔽~

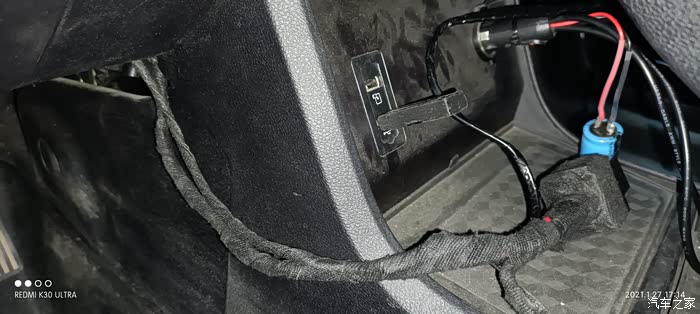

至于这个方向盘发热丝的正极线我是直接从原车电瓶正极接线进来的，电瓶正极处我有安装一个7A小保险插片，线材用的是0.7平方硅胶铜镀锡线，用料都不孬~线路用继电器接到原车中控台下面的点烟器正极信号，这样确保着车才有电，不会一直通电，万一没关方向盘加热开关那第二天岂不是没电了~

这个护罩取下来的时候要把这个方向盘调节开关掰下来~

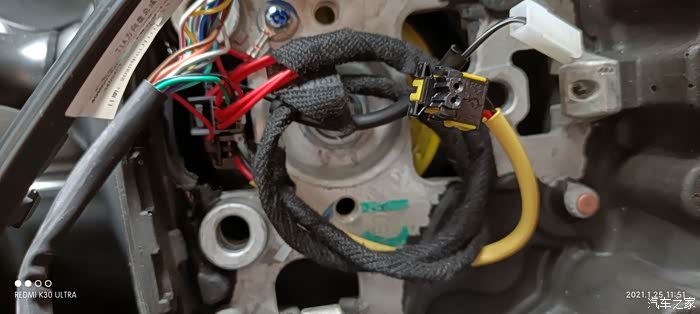

用黑色绒布胶带包裹的就是已经改好的上游丝线，一共5跟，对应下游丝5跟线~

特写——用黑色绒布胶带包裹的就是已经改好的上游丝线，一共5跟，对应下游丝5跟线~至于为什么用5跟不是2跟，其实就是怕游丝盘里面的线路不够好，怕烧了，所以干脆把空余5个插孔全部利用了~

这是网上买的发热丝~功率大概30瓦，电流2A左右，其实功率不大~

找个实体店，帮我包个皮，包皮之前先刷点胶水固定，有点味儿~

用胶水固定后大概就这样了吧，看上去有点皱皱巴巴的~

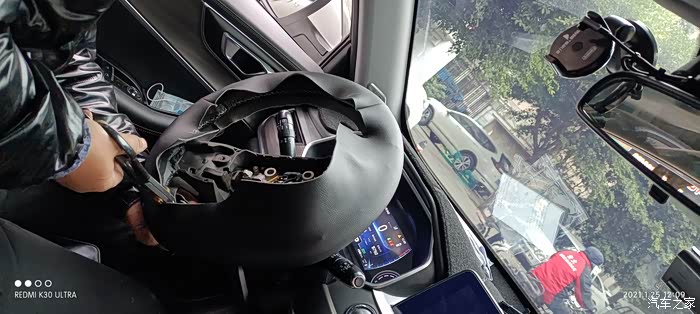

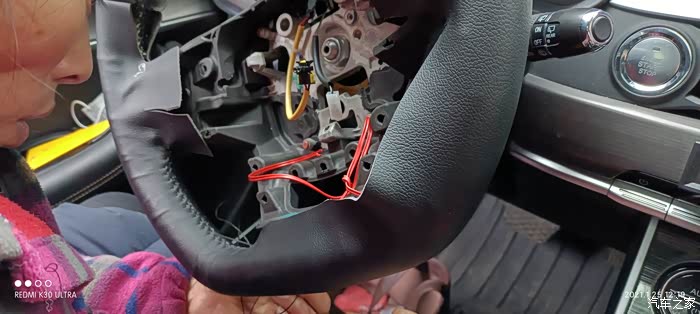

正在包皮，我这里没选择真皮，而是用的更耐用的纤维皮，就是跟座椅一样的那种皮革，不是真皮，但好处是比真皮耐用且便宜~

已经大致裁剪好了，这个穿针的大妈是安装师傅的妈妈，似乎很多60年代的妈妈都会针线活~

这就是包好了皮，看上去不是很平整，但是无所谓了，我又不是完美主义者~接下来就是接好线，这个发热丝的负极线直接就接在这个蓝色圈里面搭铁即可~然后包好绒布胶带~

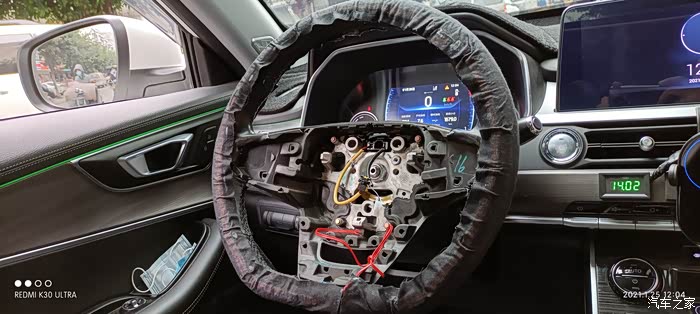

最后把气囊线接好，喇叭线接好，安装回去，打开试一试，5分钟后，还稍微有点点烫手呢！真是划算！！！哦，对了，别在意旁边那个绿色的数字，那只是个电压表，那个电压也是打开方向盘加热后的电压，平时咱虎8不开空调冷暖风的电压是14.05左右的电压，之所以要安装个电压表是为了更好的知道电压情况以免出问题都不知道，也更好的知道电瓶的健康情况~
