安装Hicar/Carplay模块+ 10.25寸大屏（1）
我的车是2016款的18Li 豪华款运动套装版，距今已有两个版本的差距了，开了这么多年，车子没有任何毛病，就是自己厌倦了一成不变，于是加改装的心思又蠢蠢欲动。车子是2017年5月出厂，哈曼NBT的小主机，有CD，有蓝牙电话和音乐，但没有导航，屏幕也只有6.5寸，比起现在动则18寸互动大屏的国产电动车来说，真的是low到底了。所以，我必须做点什么，翻了几天论坛教程，逛了几天淘宝，敲定了加装方案：Hicar模块+X5原厂大屏的方案比较适合，一是花费不高，比起升级evo主机要省大几千，二是Hicar有很高的拓展性和强大的娱乐功能，大家有兴趣的话可以去百度一下。我的加改装都是DIY的，没办法，别的优点没有，就是动手能力强。收到快递后是傍晚了，迫不及待地开工了。

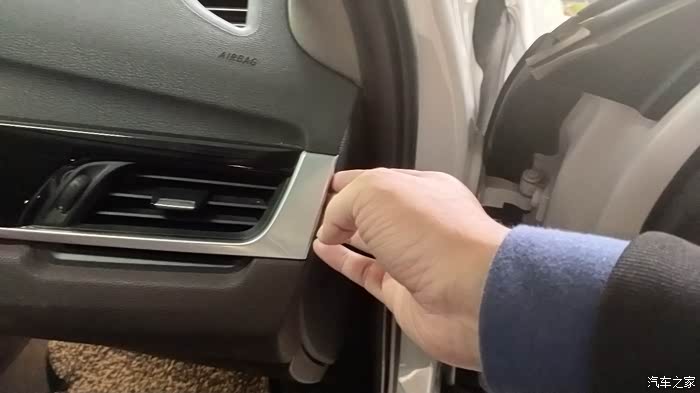

拆出风口装饰板，打开右车门，用手向外拉

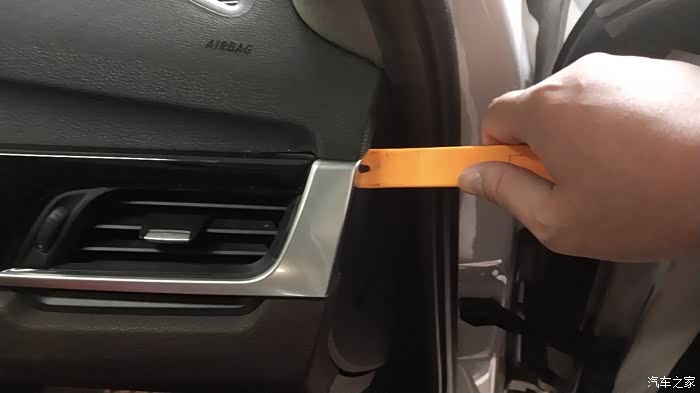

这里有点紧，需要用到翘板
中间和左边不需要翘板，直接用手拉，大力点没关系

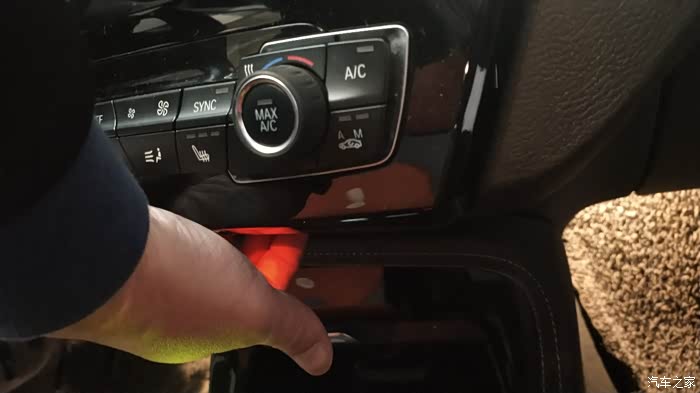

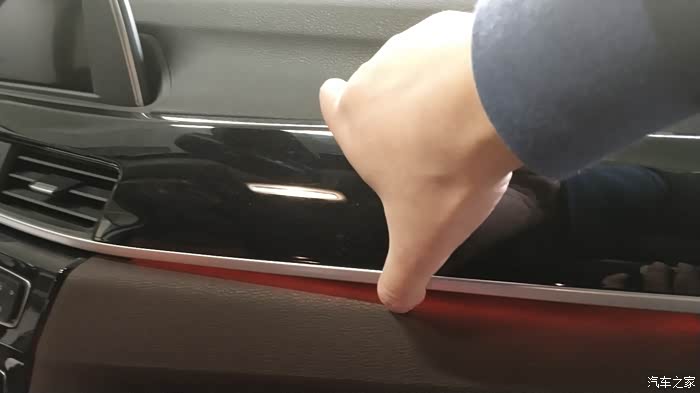

中控面板下方用手向外拉，这个比上面的出风口面板好拆
这两个面板整体下来了，因为背后有线束吊着，不会往下掉

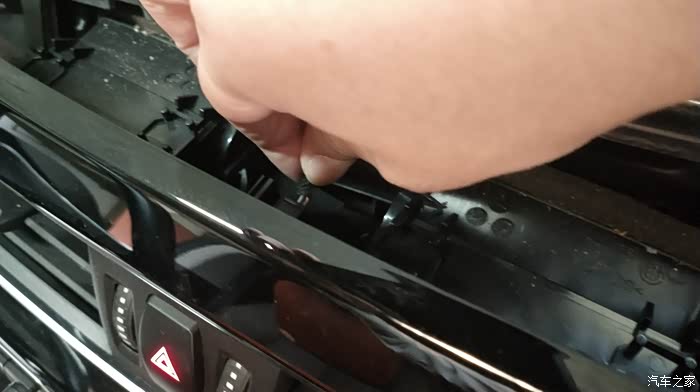

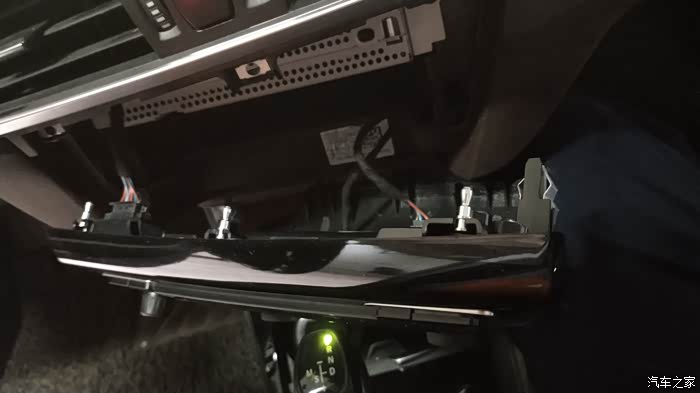

两面板结合处，在中控面板上有3个类似铆钉的圆柱，拔出这3个，两个面板就分离了

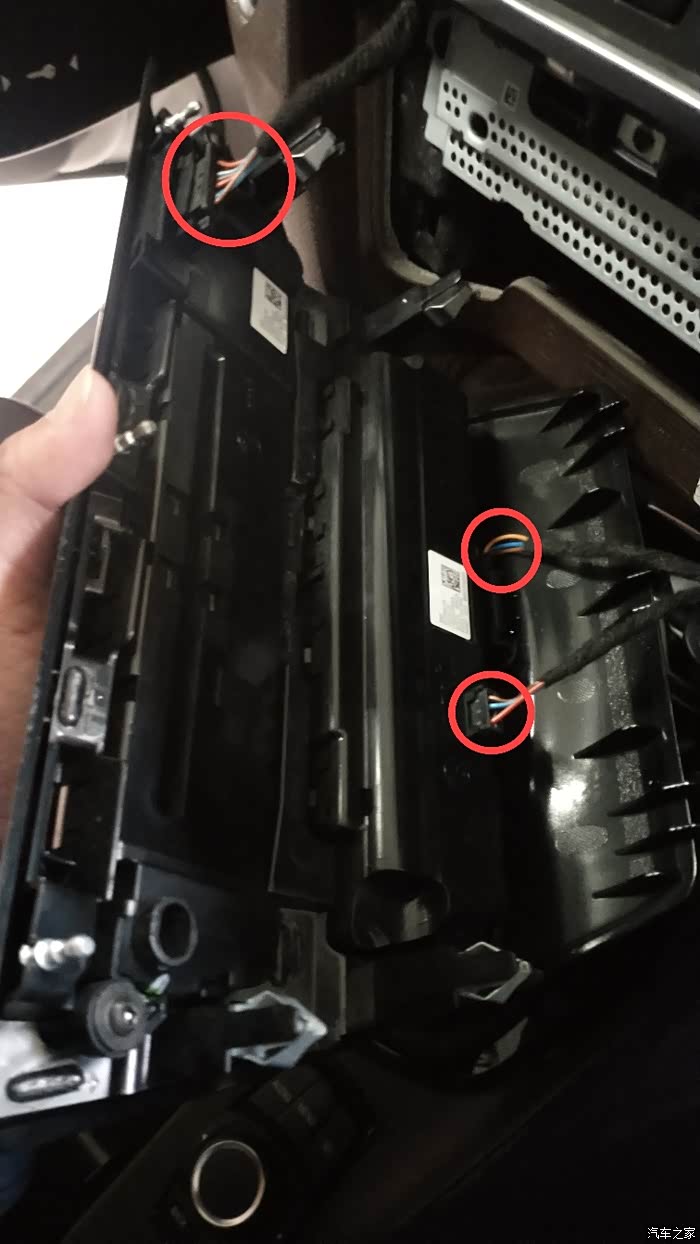

拔掉红圈处3个线头，分别是空调、音响、氛围灯线头，直接用力拔，没有卡扣

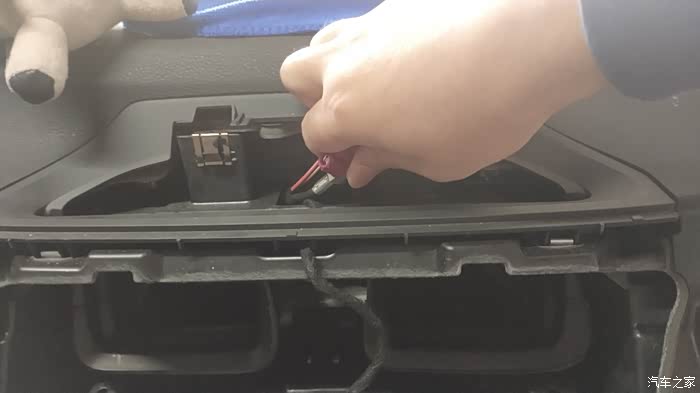

拔掉出风口面板背后的氛围灯线头，用力拔掉即可，没有卡扣的
拔掉双闪灯线头，这个下方有个卡扣，捏住卡扣就可拔出

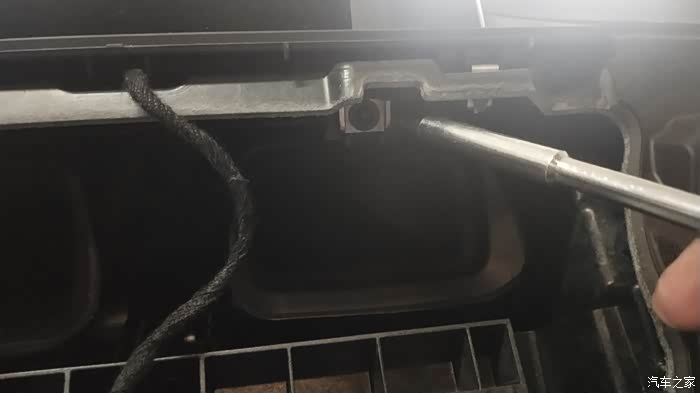

拆下出风口面板后，可以看到固定屏幕的两颗螺丝，用T20螺丝刀拆下它们保存好

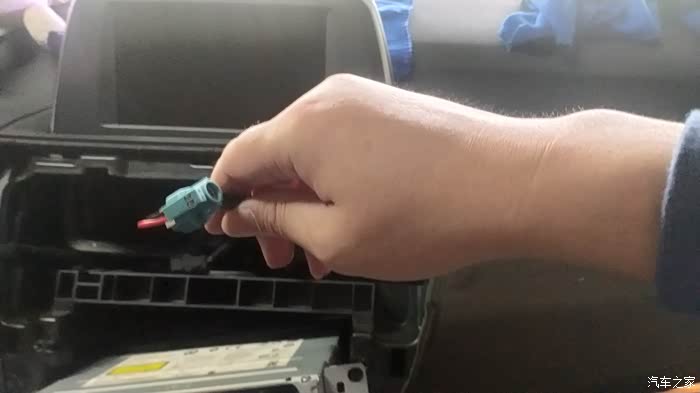

捏住屏幕线头卡扣拔出线头，如果比较紧可以用小一字螺丝刀辅助翘下

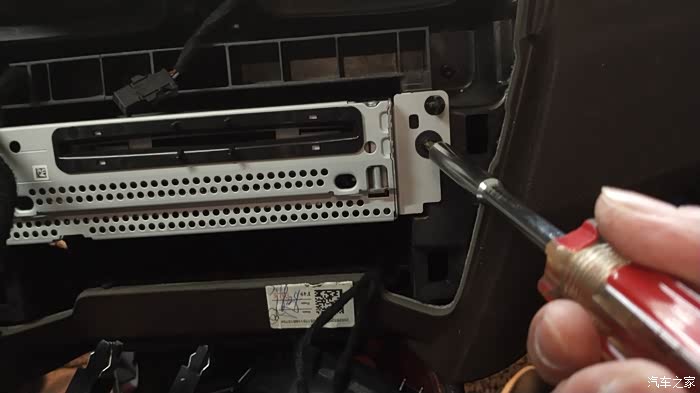

用T20螺丝刀拆下主机左右两边的螺丝保存好

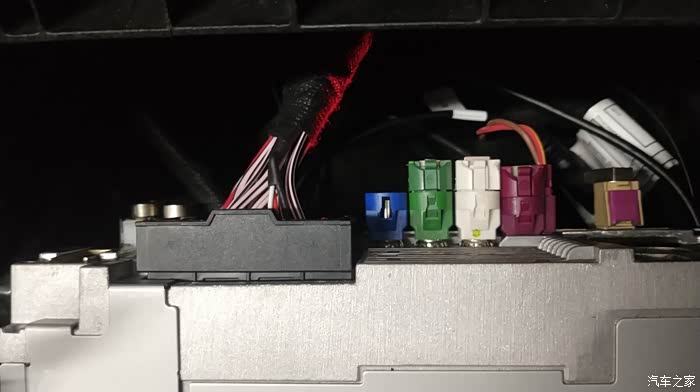

把主机拉出来可以看到背后接线，我们只需要动最左边这个大插头

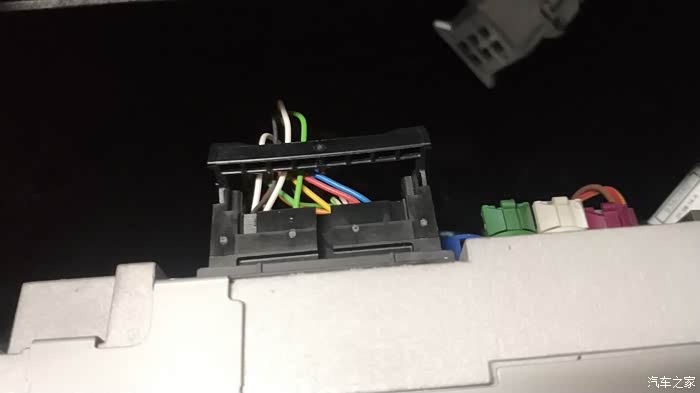

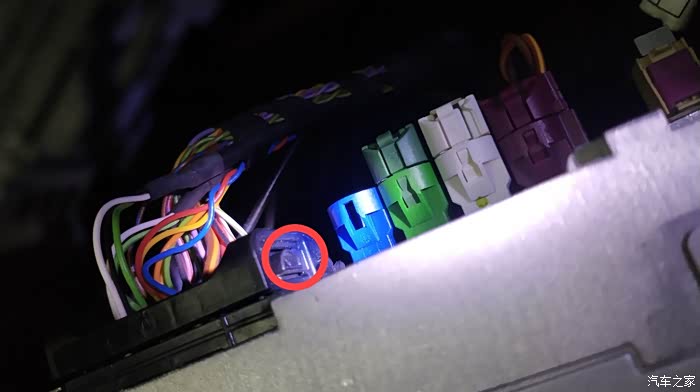

这个插头有卡扣，如红圈所示，捏住卡扣两边，斜下方用力，掰开卡扣
卡扣像这样就是掰开了，就可以拔掉线头了

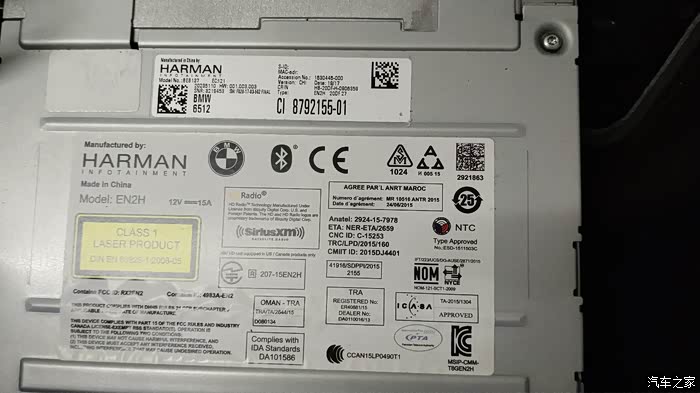

拔下线头把可以把主机稍微拉出来，不要硬拉，主机右边还有线束，不要把它拉掉了，这是NBT小主机顶部贴的标签
Hicar/carplay模块产品带的主机转接线，线头与刚拆下来的原车主机线头对插，并扣上卡扣
转接线另一头接原车主机，也是有卡扣的，插紧后扣上卡扣方为接好

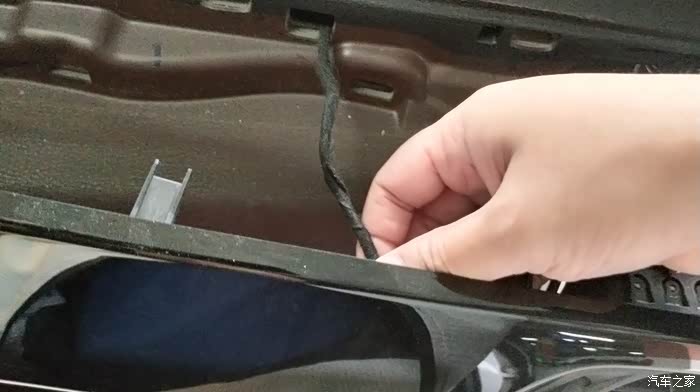

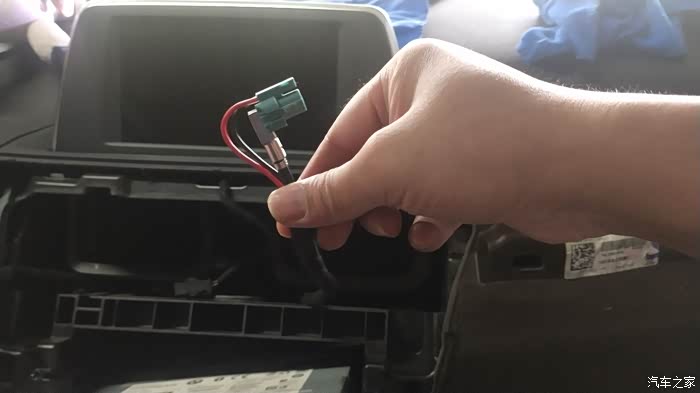

把原车屏幕线穿下去，拉到主机下面
把模块产品带的屏幕线从主机后穿上来
走原车屏幕线相同的路径，注意不要挡在两个出风口前面

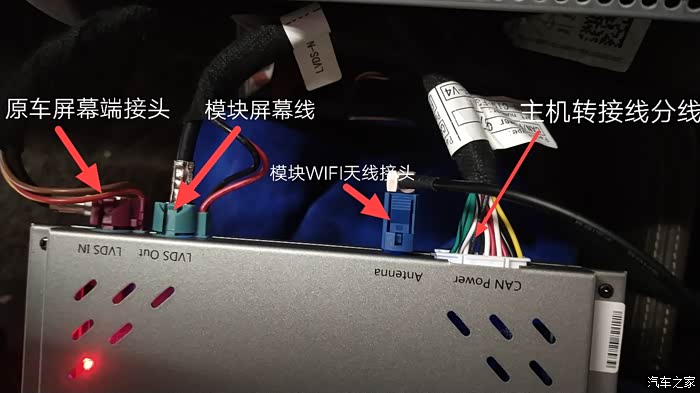

如图示，将原车屏幕线、模块屏幕线、模块WIFI线、主机转接线分线插到模块背面的插头上

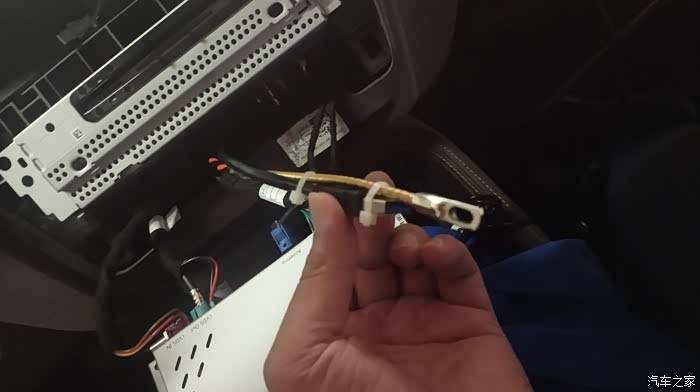

主机转接线分线上的麦克风、AUX线头用不上，把它们扎起来塞到主机后面

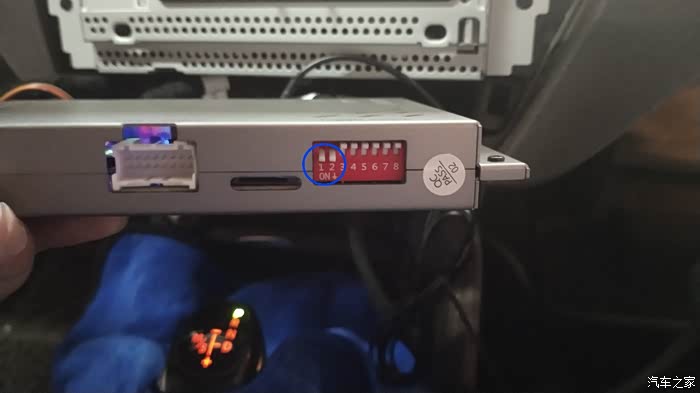

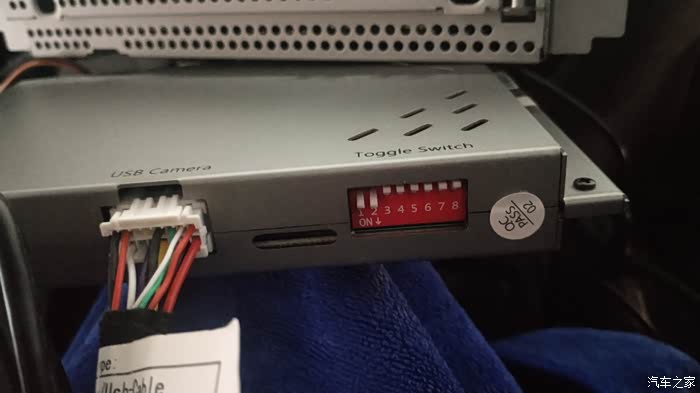

模块前端有个编码器开关，用来适配不同大小的屏幕以及设置升级固件、工程模式等，拨下1、2号开关即适配6.5寸屏幕（蓝色圈处）
插上USB线头，该线束还含有视频输入接头，满足加装倒车影象的车友

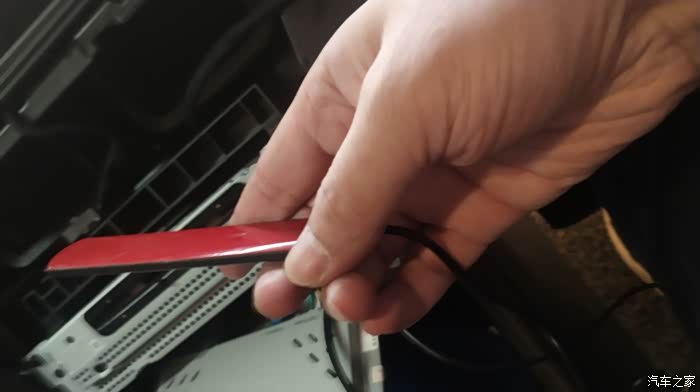

这个扁平的东西是模块WIFI天线，背有3M胶

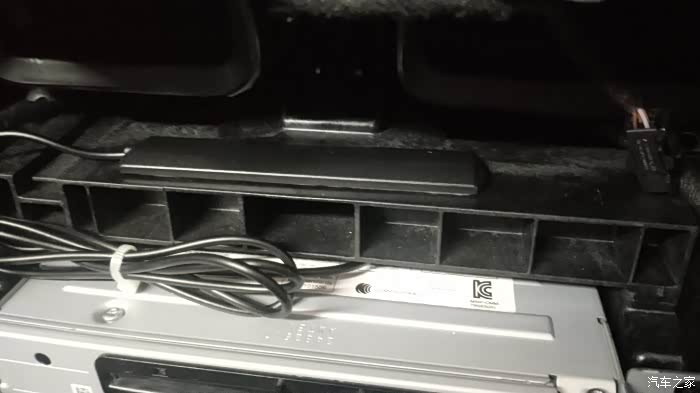

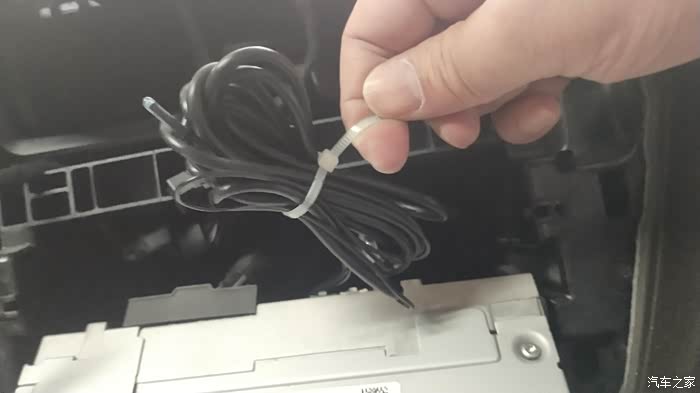

将该线从主机背后穿上来，揭开天线后面的胶膜，贴到出风口下面的塑料板上，注意该天线不能贴在金属上否则会影响信号接收。多余的线扎起来塞到主机与塑料块中间
接上屏幕线测试一下

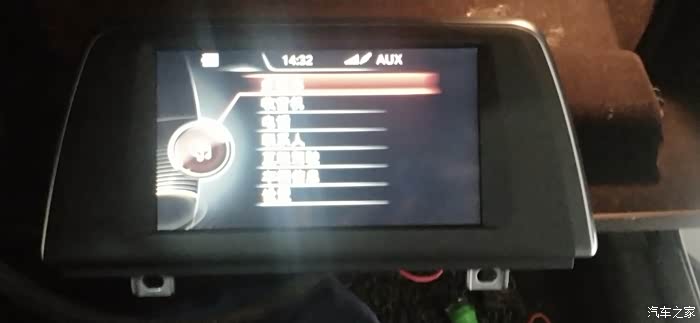

正常点亮屏幕

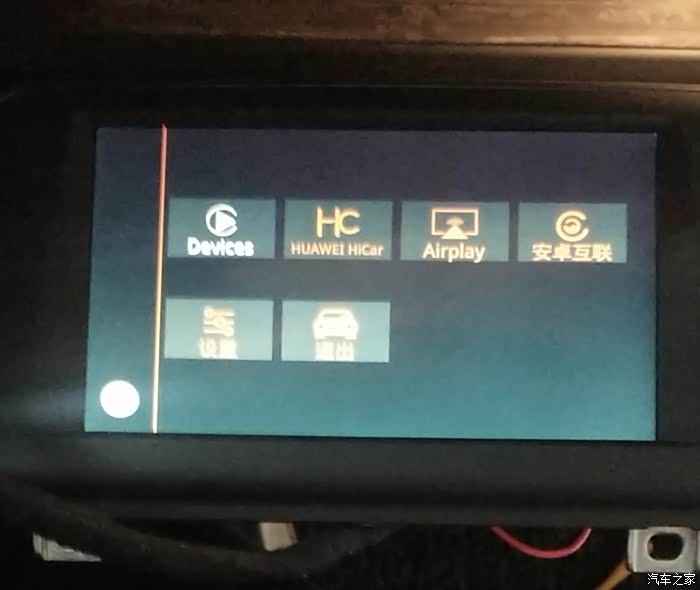

长按原车旋钮上的menu键，激活模块主界面，选择华为hicar

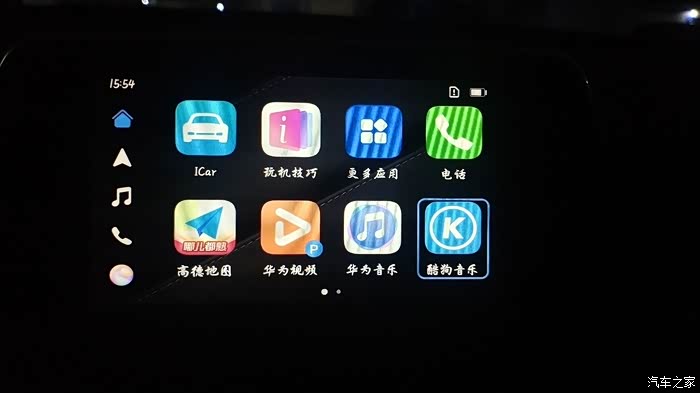

华为手机打开蓝牙和WIFI，按照车机和手机提示进行连接，接好后主界面会变成这样

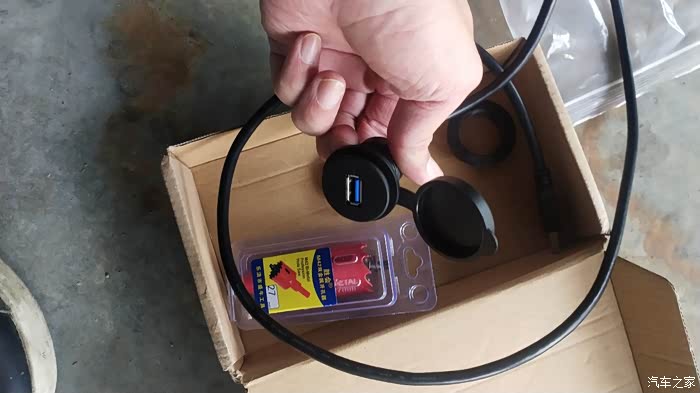

买了一根USB延长线，准备接到手套箱

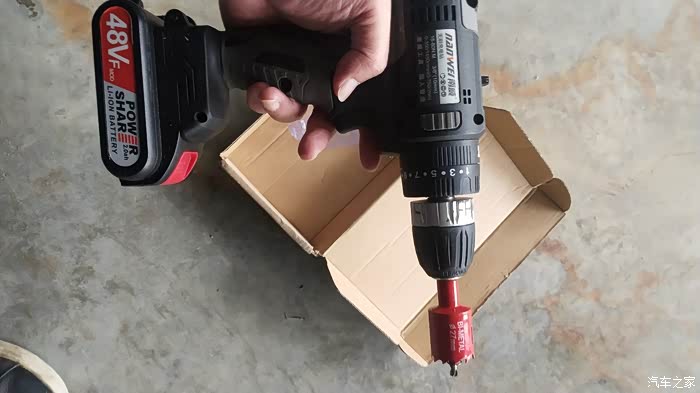

该延长线送了一个钻头，装在手电钻上

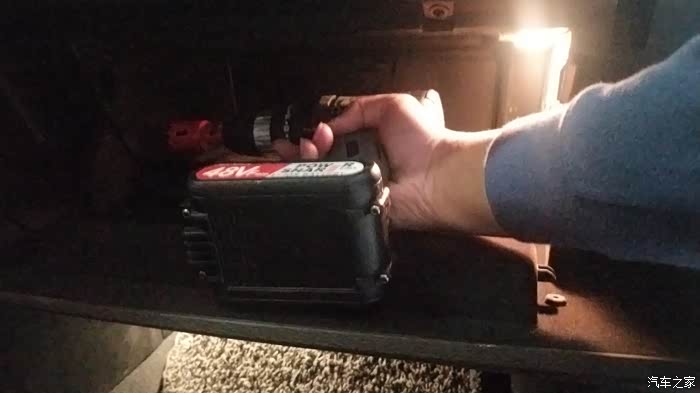

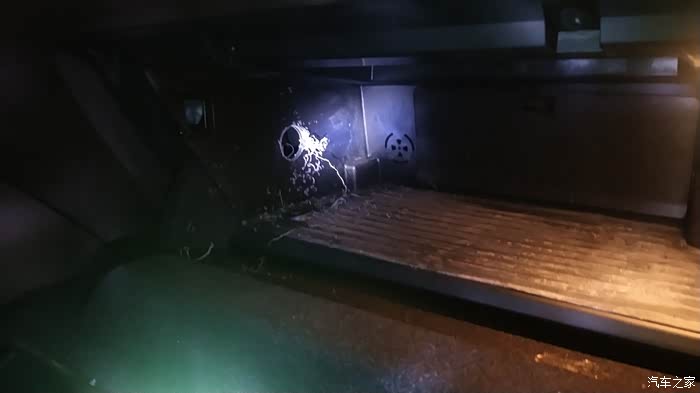

在手套箱左侧钻孔
钻好后清理干净
这是在中控位置拍的刚钻的孔

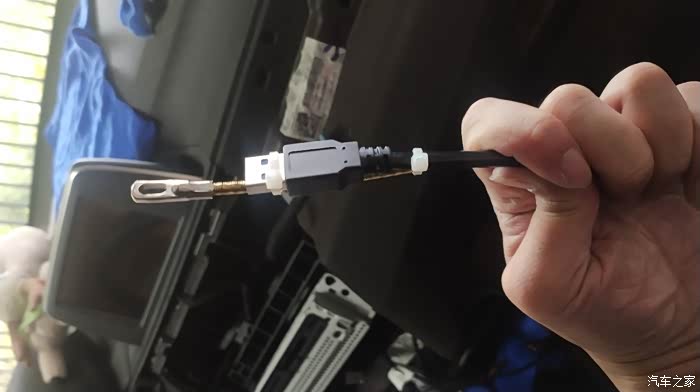

将延长线扁头绑在穿线器上
从手套箱穿到主机下方来

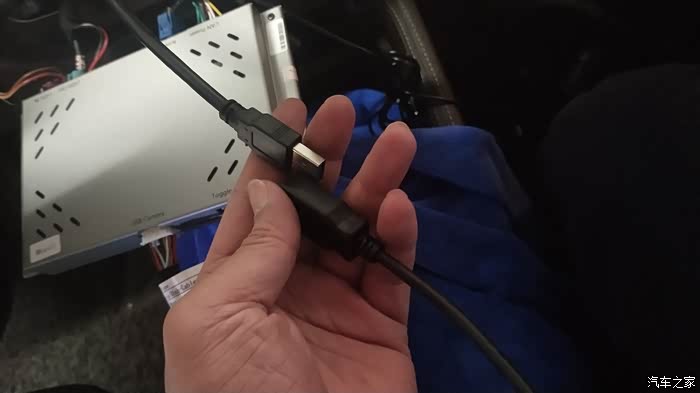

与模块USB线对插

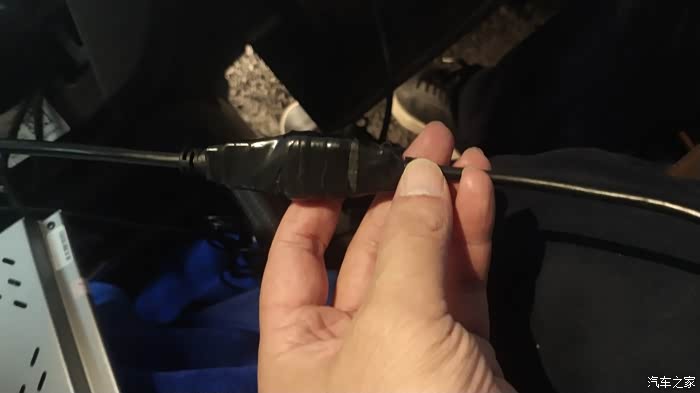

电工胶布绑起来防止松脱
帖子最多上传40张图片，请看下半集
