加装便携式导航蓝牙倒车影像一体机——作业加认证……

于4月7日入的红色都市红（4月4日接到4S的电话说车到了，晕，啥日子哦，都回家过清明了。而且4.4也不想这个时间提车啦），因为是委托4S帮入户（入户费加手续费共300元人民币），所以车子4月8日提的（刚好还是遇上88888这个日子）。人懒米也少，就啥也没加装，提车直接走人。原来本想在4S装倒车影像和导航的，说要3500元，就想也不想直接开车回家，然后X宝上慢慢淘。终于锁定488元的7寸E路行x20（内置蓝牙，5地图导航及倒车影像三大功能，内含16内存卡其它小功能忽略不计），销量最大，价格优势也最好（人家都买了，亏了也不止我一人），顺着这个心态就马上下定，付款，然后是等……，过了三天东西就来了。废话少说，马上装……

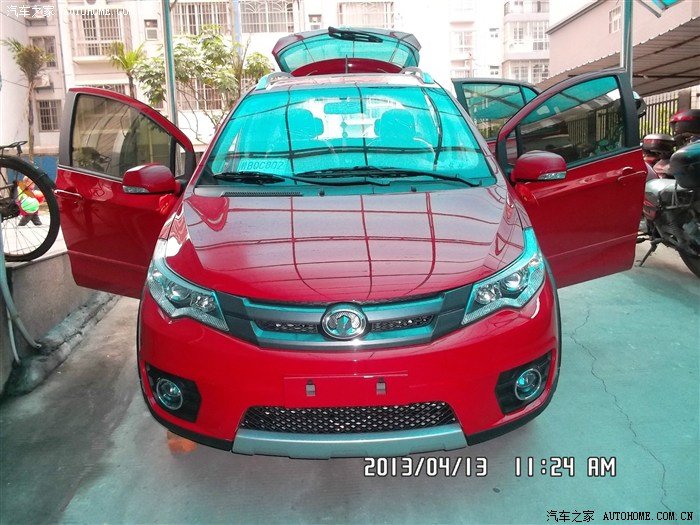

1、先来一张“主人”的图，就正面一张，刚才说了本人懒嘛，其它地方该有的图片都有了，我也不拍了

2、倒车影像摄像头安装位置：刚开始是想装在牌照上面的，可是看了下感觉会挡牌照（现在史上最严交规可是扣12分的），所以决定把摄像头先安装在后保的正下方，反正我们小二的屁股翘得高嘛……（事实证明，我后面装了牌照后真的没有高度空间给安装摄像头了，装的话百分百是挡牌照的！）

（1）牌照位置：高度空间确实不够，如下图

（2）后保正下方开螺钉孔：

3、内外线路出口——准备从备胎底下找地方，掀起备胎上面的地毯，把备胎翻起来：

观察备胎底下情况：有2个黑色的桃子大小的胶塞（选取其中一个，计划把塞子取出，然后用刀开孔。）

裁纸刀加螺丝刀，搞定开孔。孔不要开大，尽量小单能艰难穿线则可，因为这是密封用的，小心漏水哦

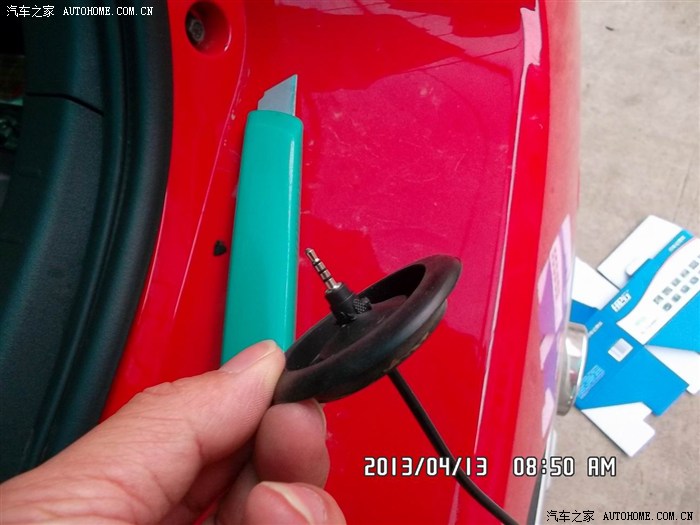

塞子装回去（省略N个字），看下内外穿线效果：

OK,装摄像头，密封接头（简单方法，直接用塑料袋包住，然后用线把多余线及塑料袋捆绑好，注意线也要尽量挂高，不然CC好不容易把离地间隙弄高了，你有把它降了就不好了……）

室内线束走向：

（1）备胎直接压住线（实际是没有力压着的，因为备胎距离地板还是有间隙的），然后从右后座椅脚旁过，接着线束直接用手指塞到右侧门槛内侧的装饰板缝隙里，一直走到副驾驶座的右脚底下，经仪表板下到挂档前引出，然后到仪表板上面的导航仪处（这里没有办法隐藏了，因为不想有损）

线从右后座椅的右侧门槛装饰板缝隙过：

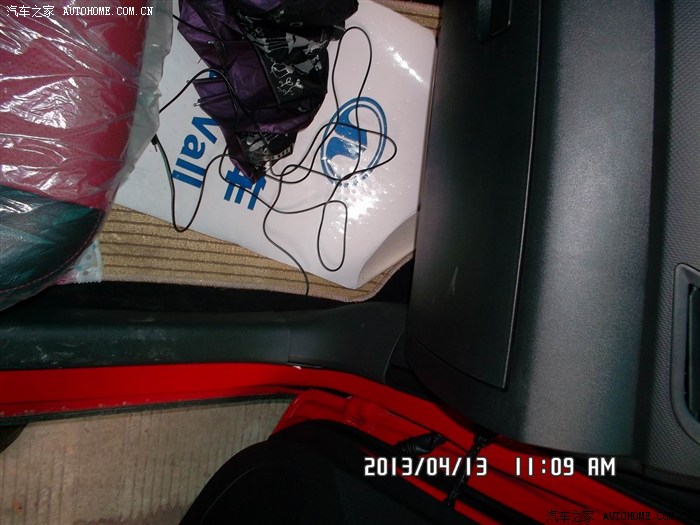

线从副驾驶座椅的右侧门槛装饰板缝隙过：

线从副驾驶脚底右侧通到左侧，然后引出到仪表板上

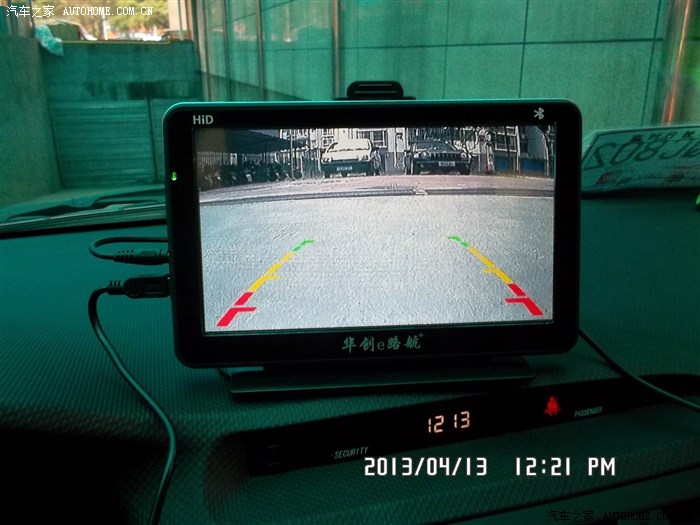

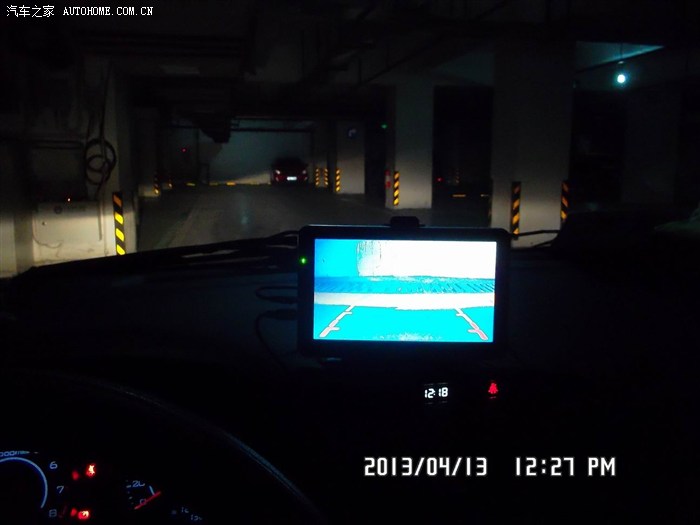

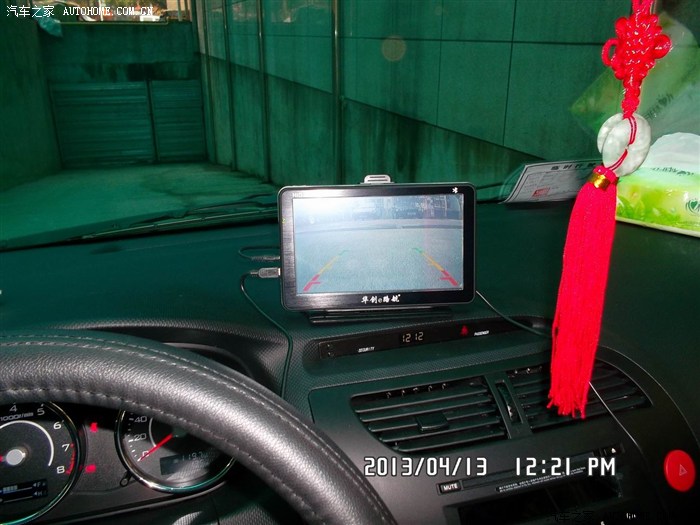

OK，看下倒车影像效果图，分别是白天外面的，和地下车库黑暗中的效果，我觉得很好，特别是夜视效果，光线很足：

结束啦，最后来个认证，版主看可以了没？
