360全景泊车系统 13款奥迪Q7

       奥迪13款Q7，标配版的车没有倒车后视，只有前后泊车雷达，这么大的车型，实在是不好掌舵，装上360泊车以后，对于车主比较实用，下面是刚完工的车，和广大的车主交流一下。

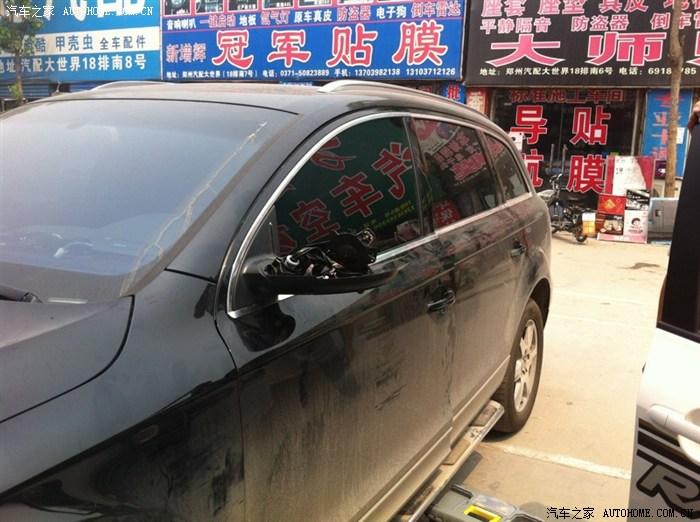

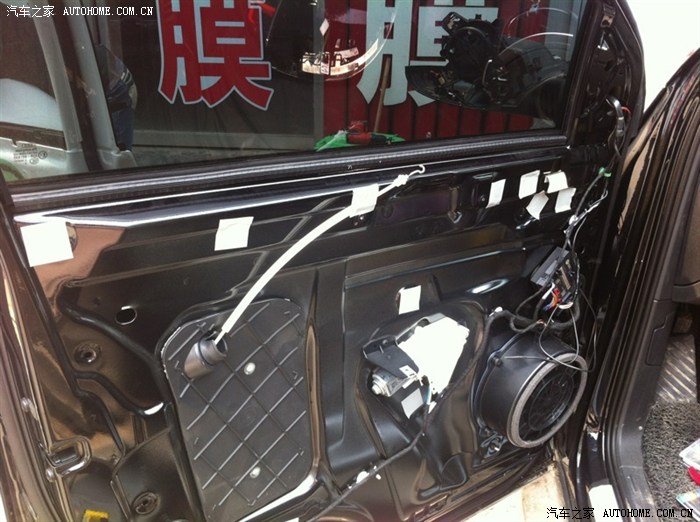

装两边的摄像头要先把门板先拆下来，奥迪的车型基本上都是3，4个固定T25镙丝，只是中门原车线束不太好走，但是只要用心应该30分钟就能完成走线！

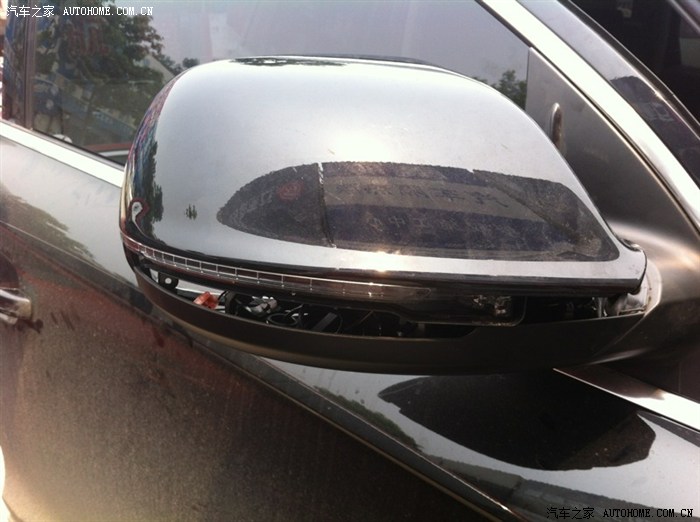

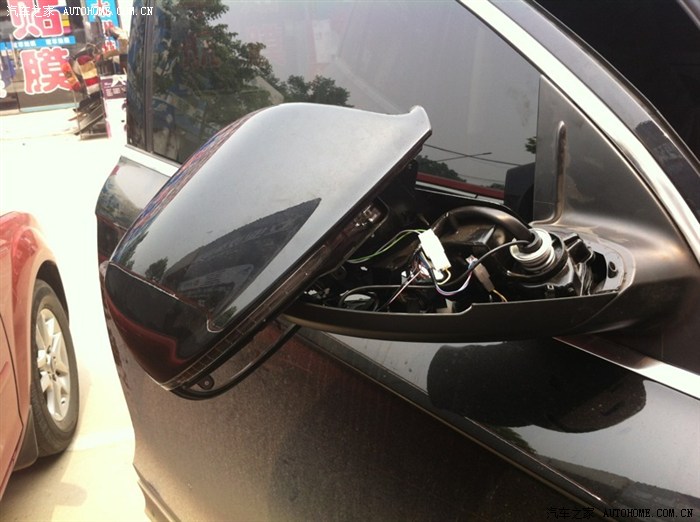

第二步就是把后视镜外壳拆下，奥迪车系的拆解方法基本一致，上面先向上提，下面有四个倒钩，镜片上面有四个倒钩，比较好拆。

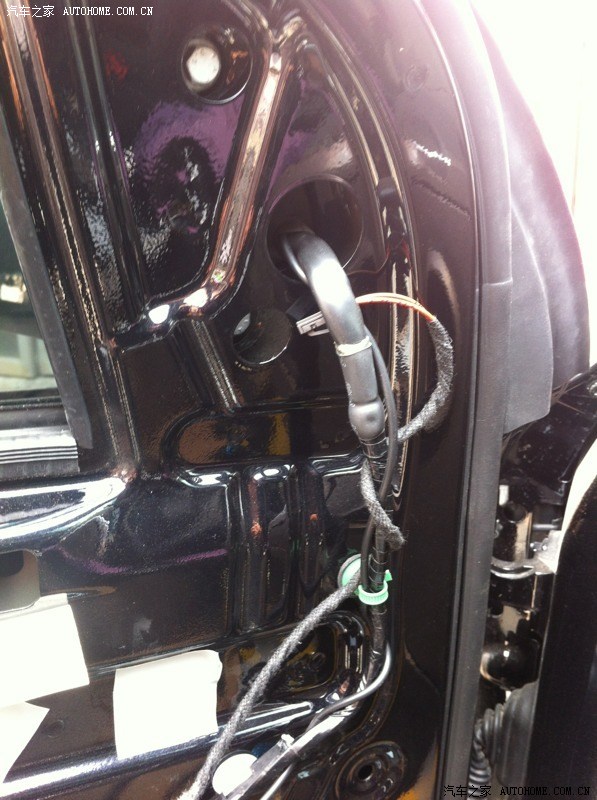

摄像头走他的原车线束

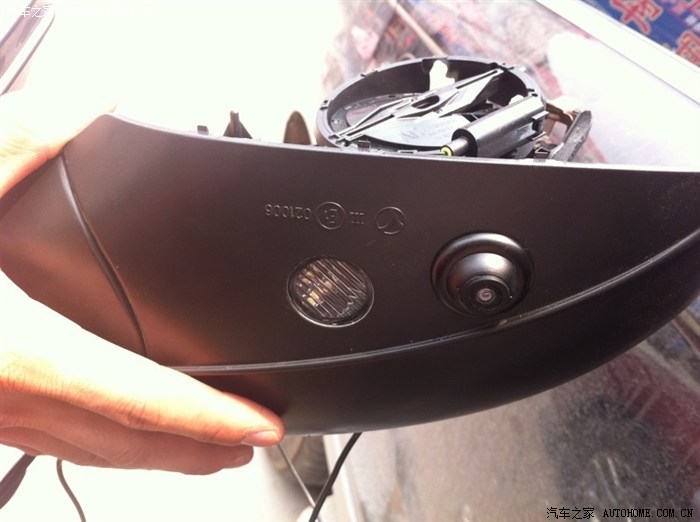

摄像头安装在照地灯的旁边，其它的就没地方了

奥迪Q7的转向灯在后视镜上，但是门板上有个控制盒，门板上的所有灯光线路都是通过控制盒负电控制的，所以要在控制盒出线部位接转向灯线，全景是要接转向的，要看左右画面。

左边的已经好了，基实高端车也没那么难装，只是走线麻烦一些。

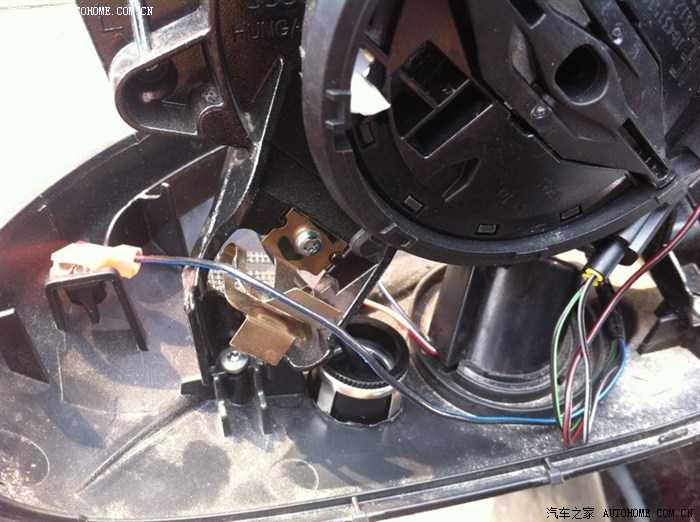

这是摄像头安装位置的内部图片，里面的位置只有这里最合适了。

奥迪的电动折叠后视镜在折叠的时候是向上弯曲的，所以走线时注意不要夹住线。

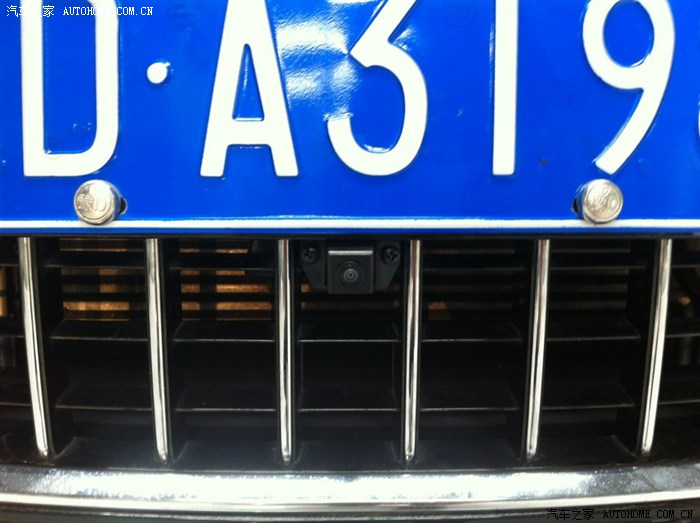

应为暂时没有专用前视，所以就找日产的暂时取代一下。

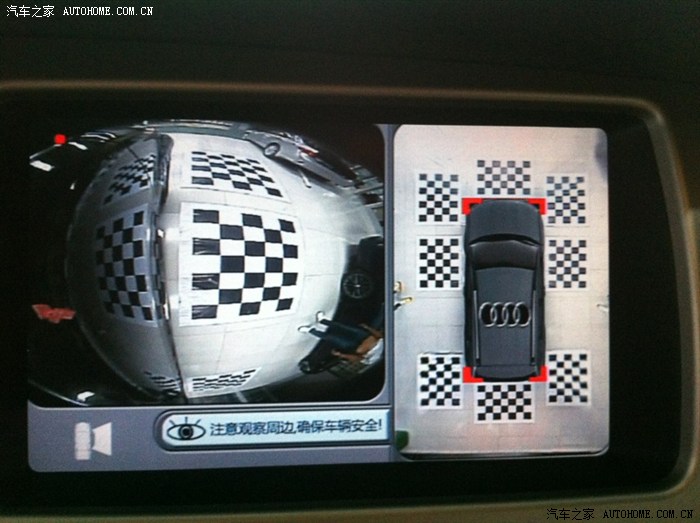

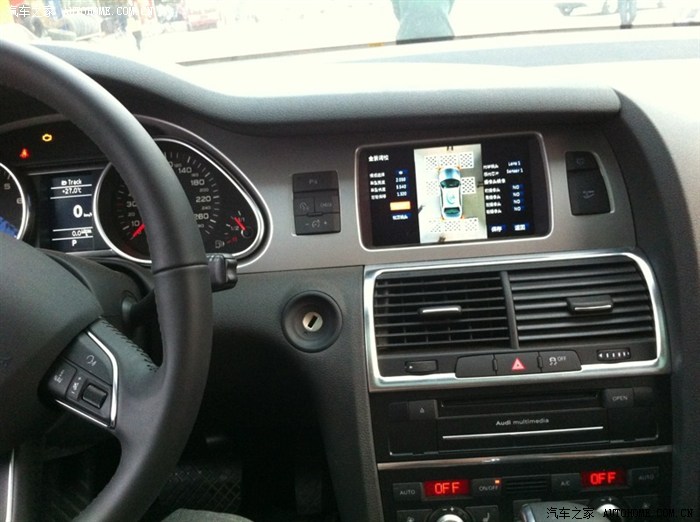

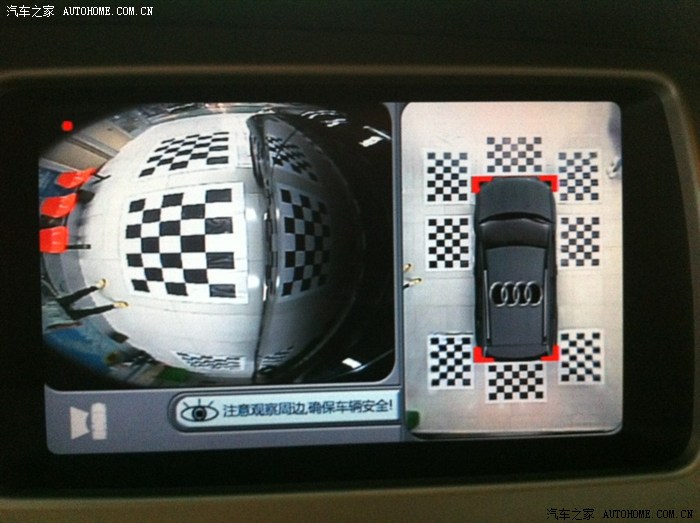

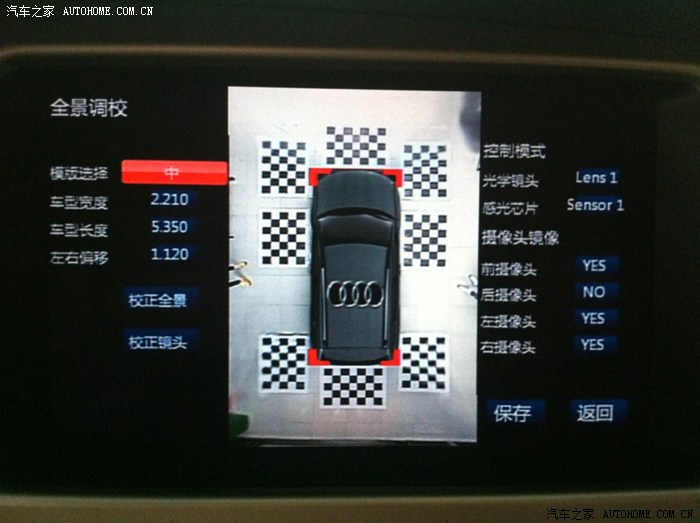

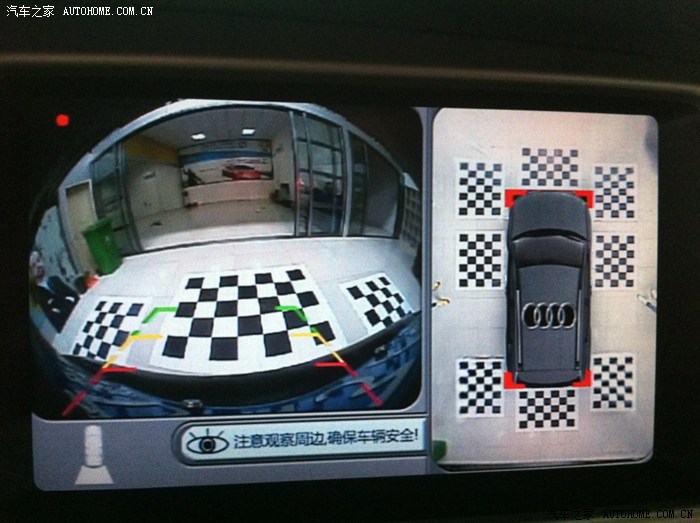

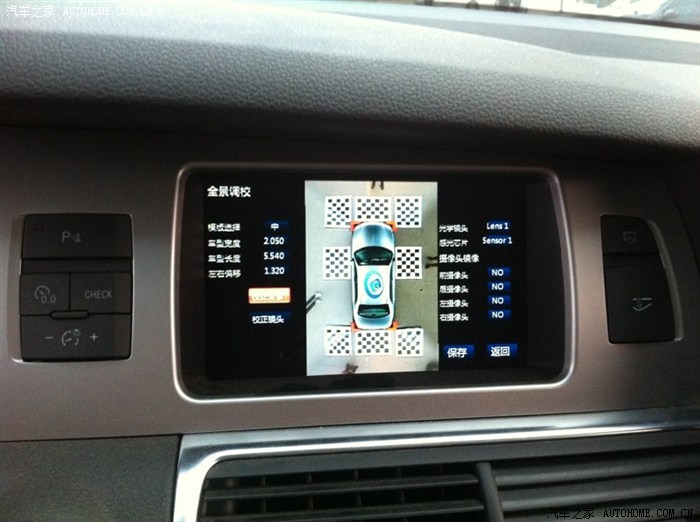

四个摄像头安装完以后开始进行调校。把重合地方调校成完美图像。

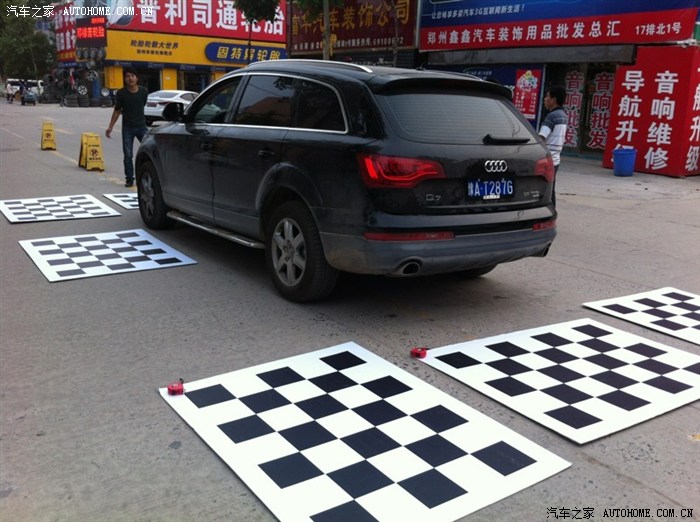

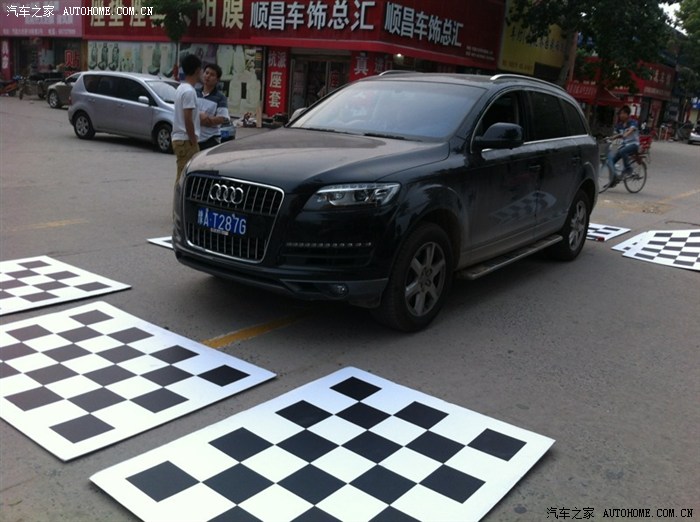

这是外部调整板。

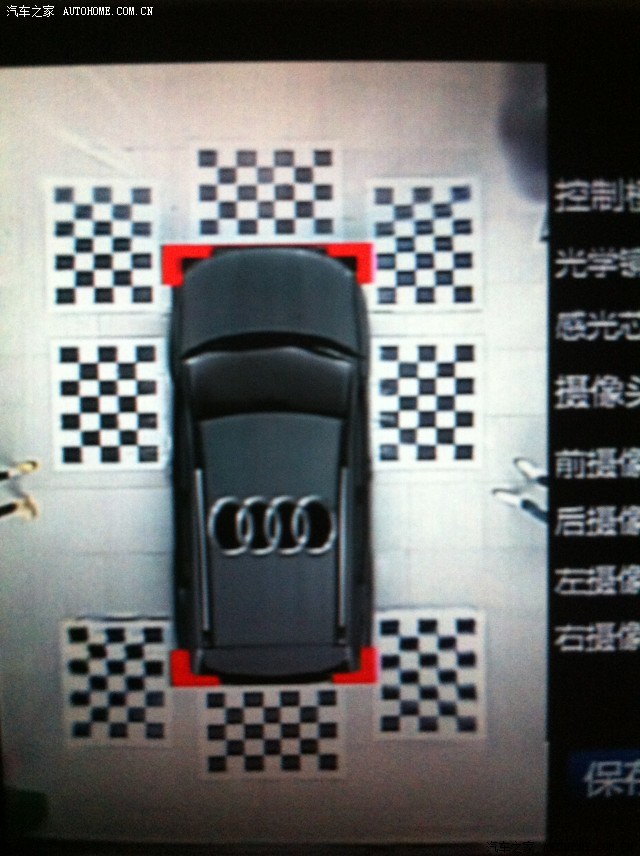

厂家要求用四块，我们调校用八块，这样会更精确一些。

Q7整个安装要3个小时，调校要30分钟。

调校完闭，谢谢大家的配合，协助，我们3个人大概4个小时完成工作。

此产品是飞利浦的NXP系统，应该是360全景里比较好的方案了。摄像头是1089芯片，功能有行车打转向启动画面，应急灯启动，倒车启动，行车时主机四路自动启动无盲区行驶记录，预防碰瓷，保留交通事故证据。停车时碰撞启动。自动记录5分钟，记录肇事车逃跑过程。

又一台Q7全景,这次前标的位置不一样.

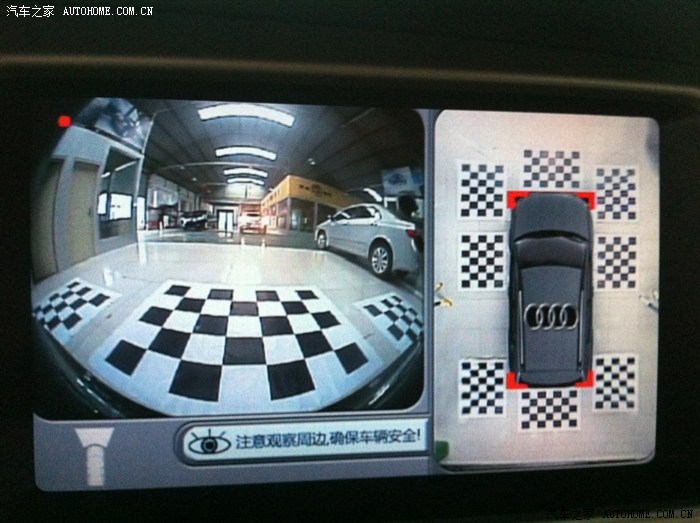

调校效果更好.
