全国首台森雅S80安装220W太阳能发电系统

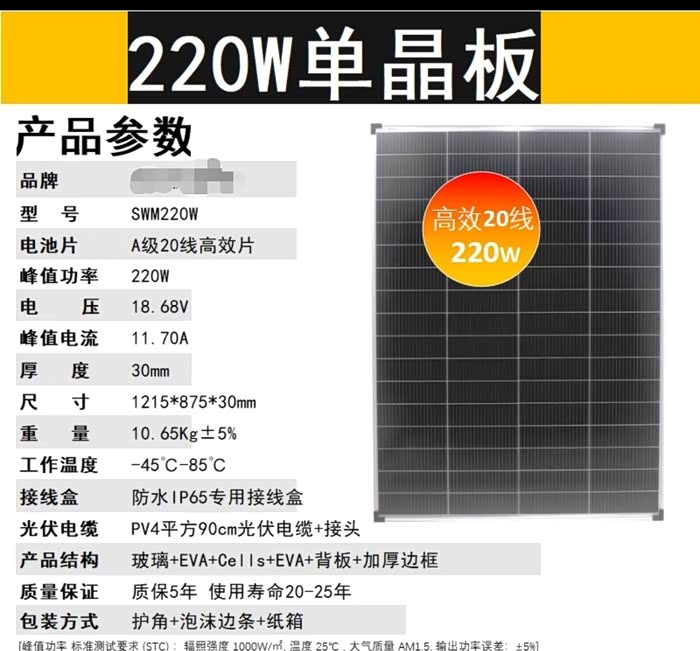

单晶太阳能板 尺寸1215*875*30mm  单个电池片20线，不要选择多晶硅的效果没单晶效果高。

选太阳能板一定选择大品牌 比如隆基、天合，足功率而且转换效率高，品牌马赛克处理避嫌啊。

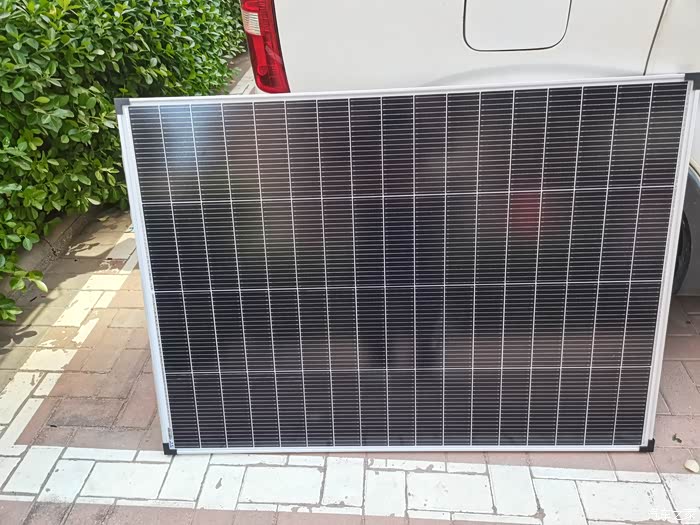

整张太阳能板样子

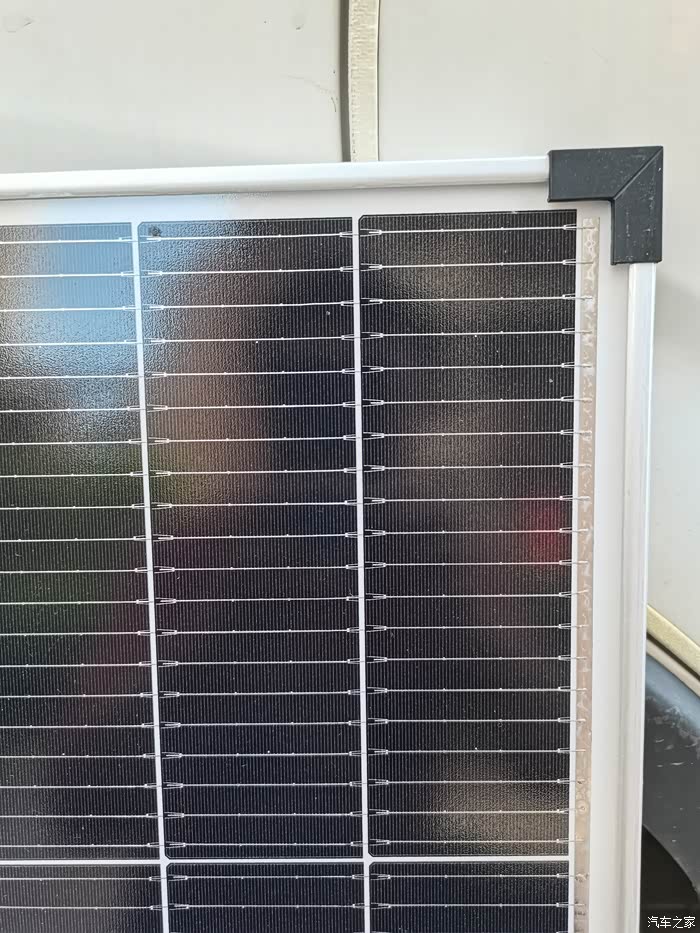

近距离可以看到每块电池片20线

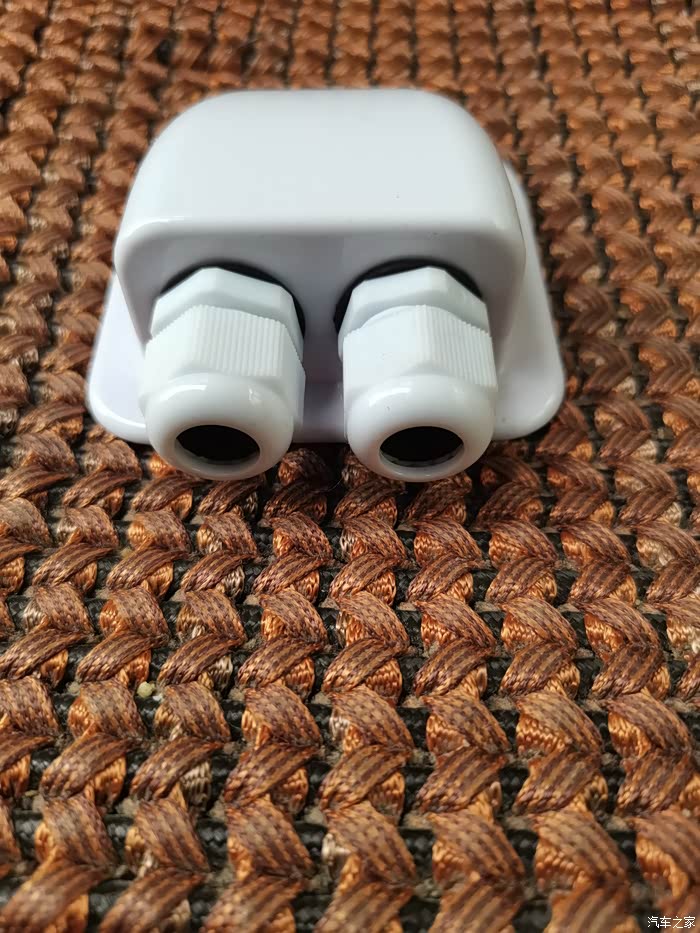

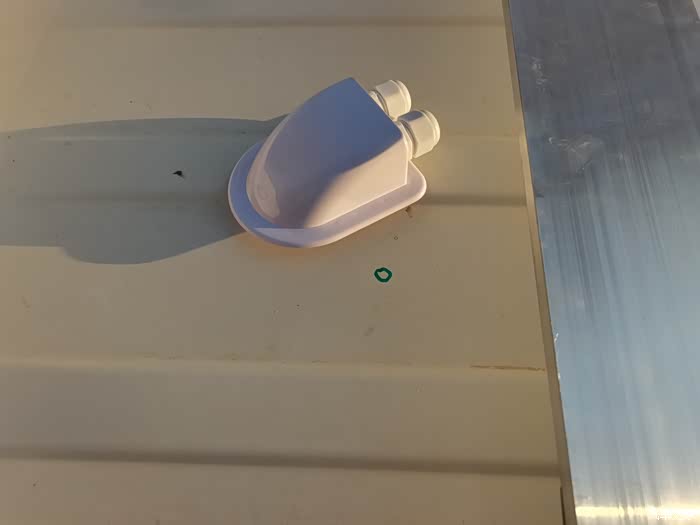

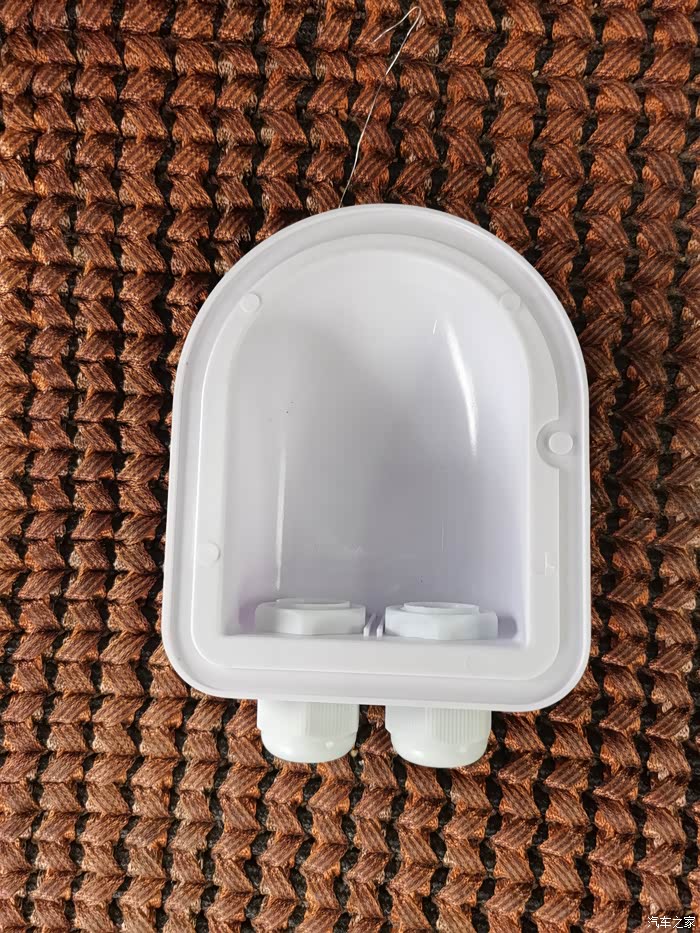

车顶穿线防水盒 需要用密封胶粘接

单孔最大可以穿10平方电缆，我用四平方电缆。

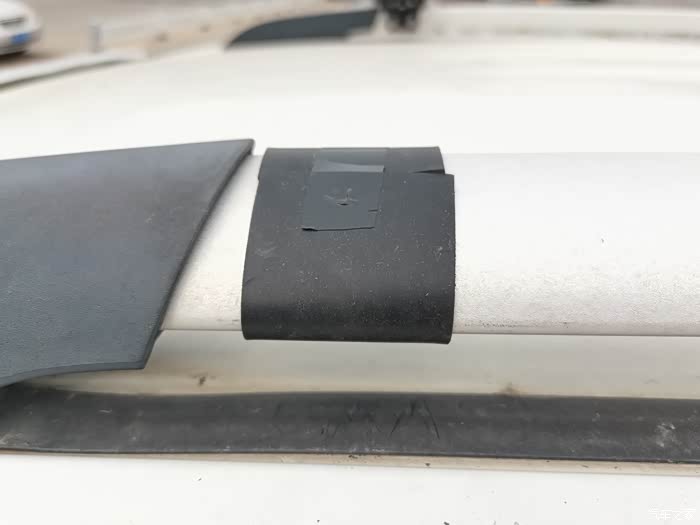

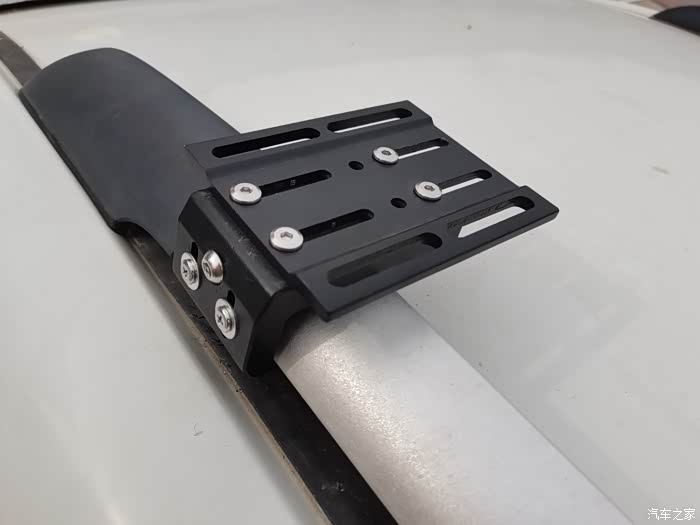

固定行李架四个安装支架，需要先安装橡胶垫起到防滑固定作用。

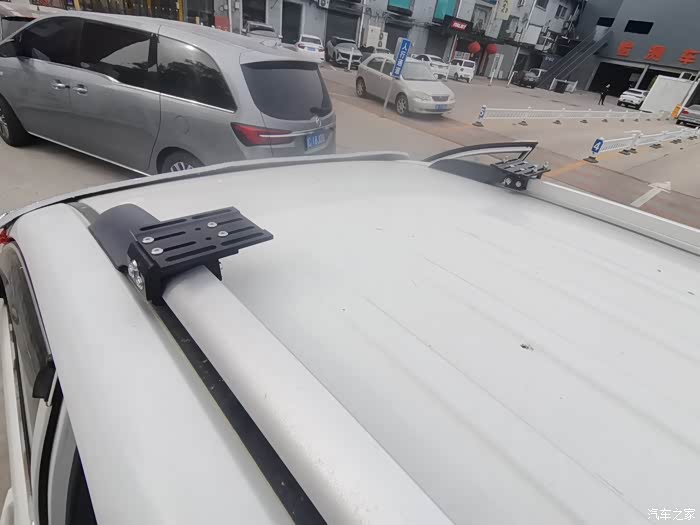

按照顺序把四个行李架固定支架安装好

安装好的样子

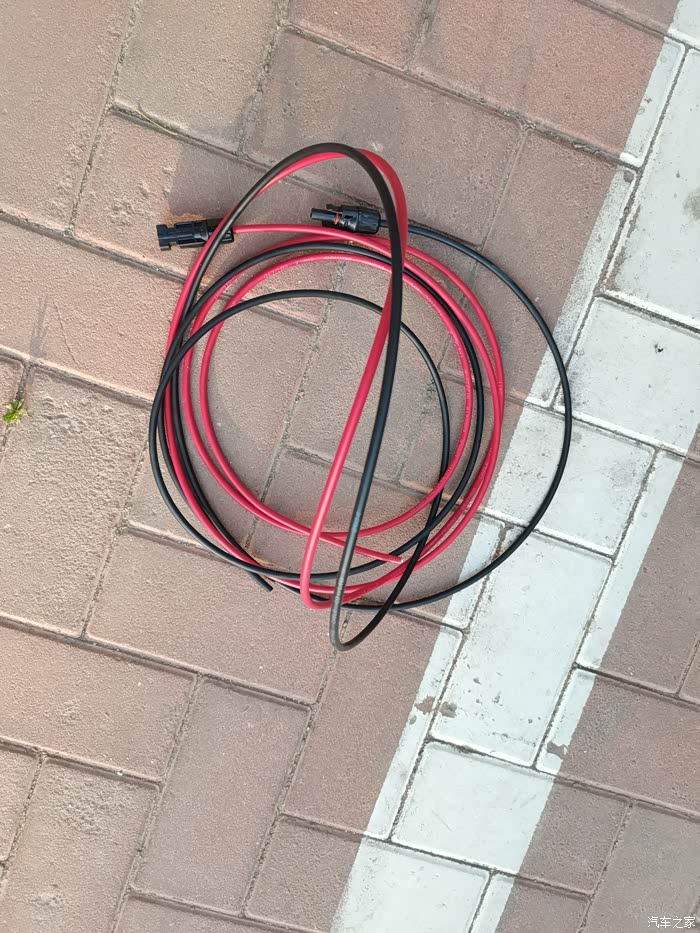

太阳能专用四平方连接电缆红黑线各三米，

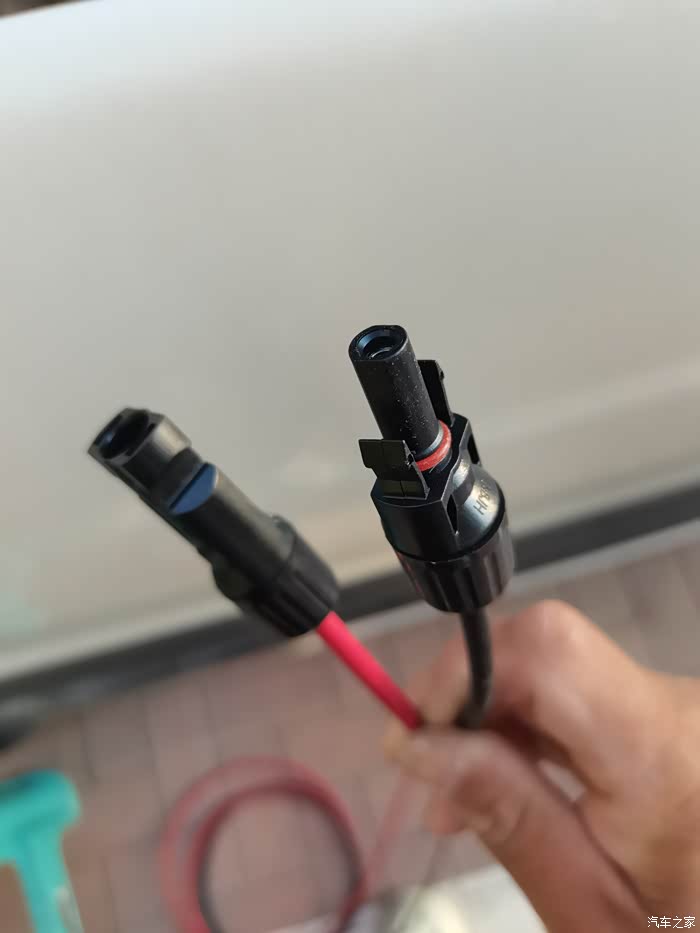

与太阳能板连接的专用防水连接器  ，做工非常不错。

接下来在车顶画好开孔点位

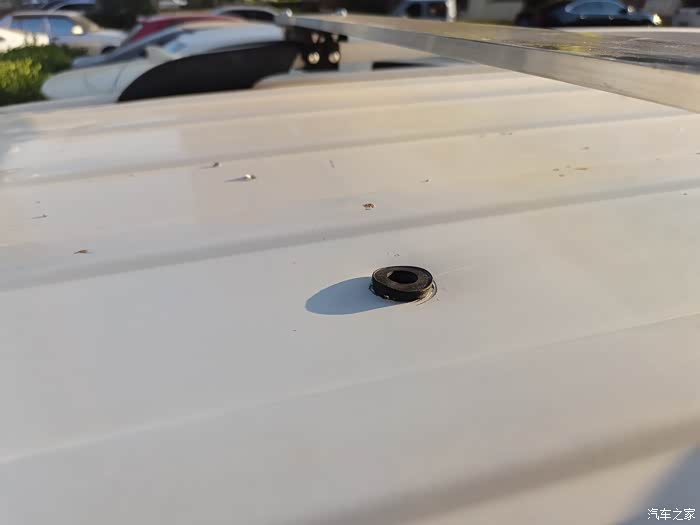

用开孔器开好孔后用密封圈固定好

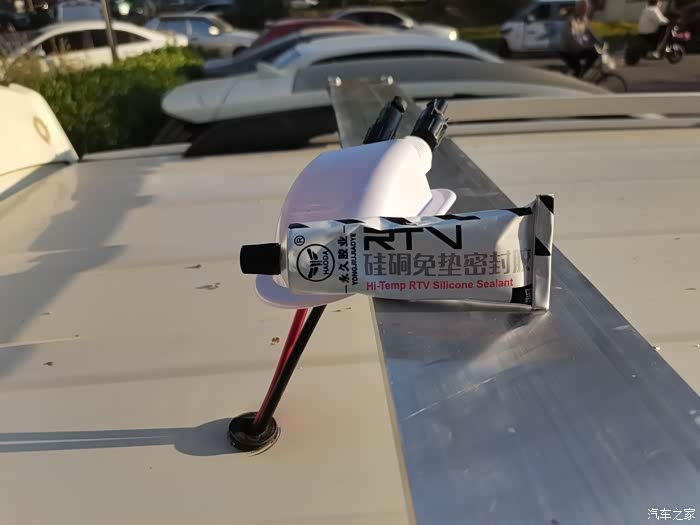

开始穿线

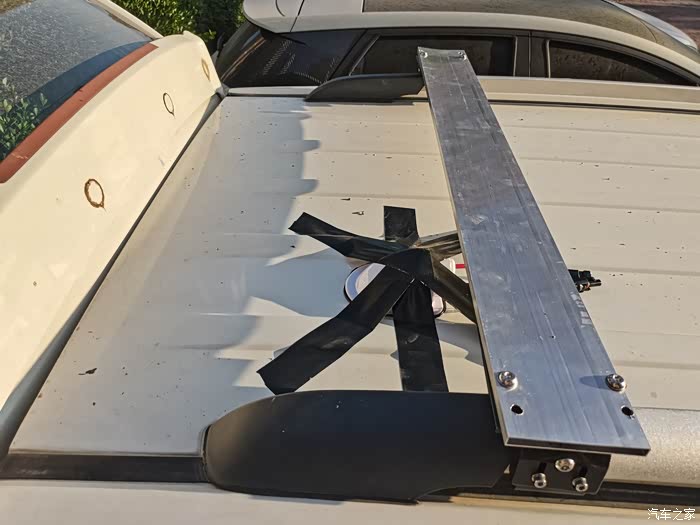

用胶带固定好防水盒  需要24小时密后封胶固化

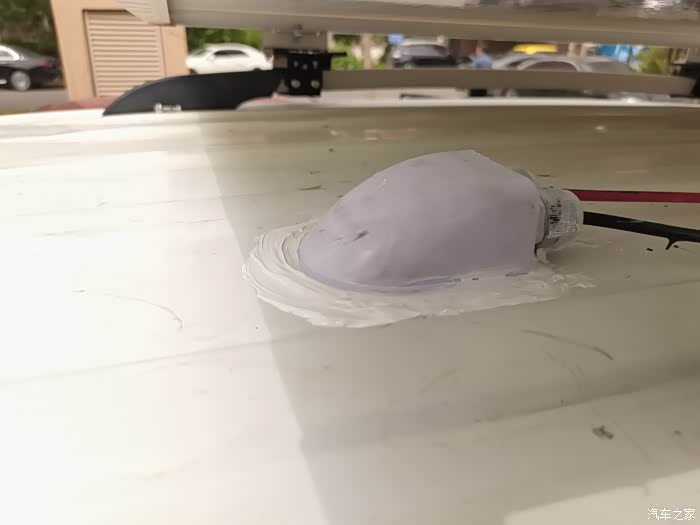

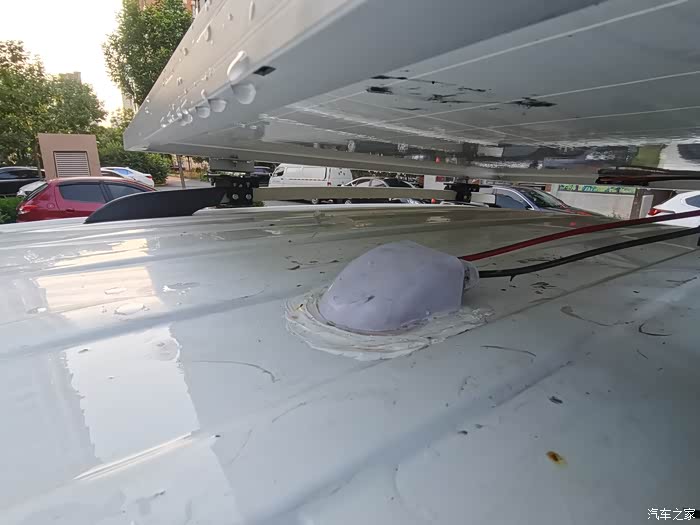

外围涂抹白色密封胶 起到防水作用 要不外面下大雨车里下小雨

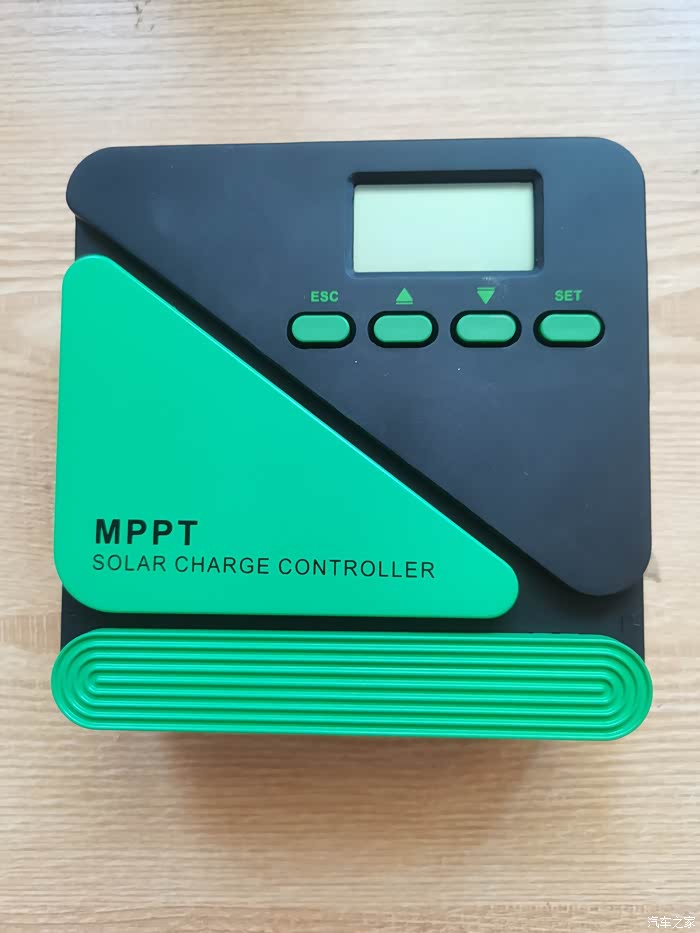

一定要选择真正的MPPT太阳能控制器，太阳能发电转换率能达到99.8%。控制器按照储能电源类型自动调节或是手动调节充电电压和电流。

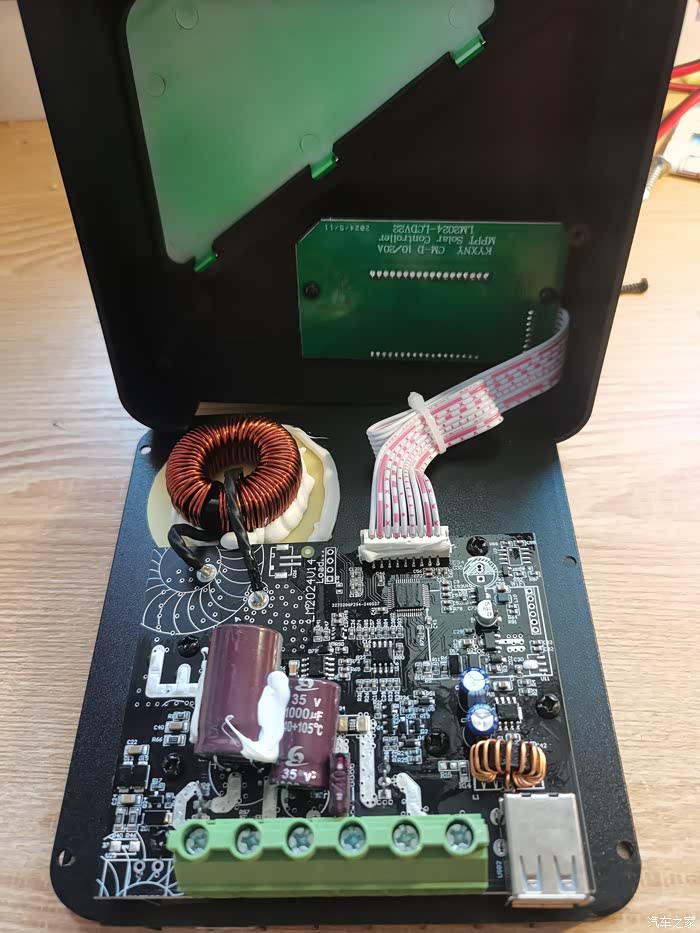

MTTP内部用料真十足  这大电感和电容

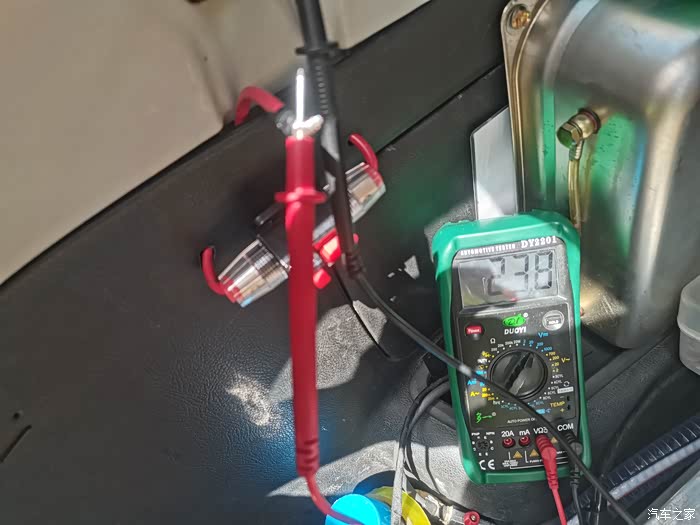

穿好线后先测一下太阳能板开路电压23.8V，产品标定参数为18.68V 已经超过产品标定数值。

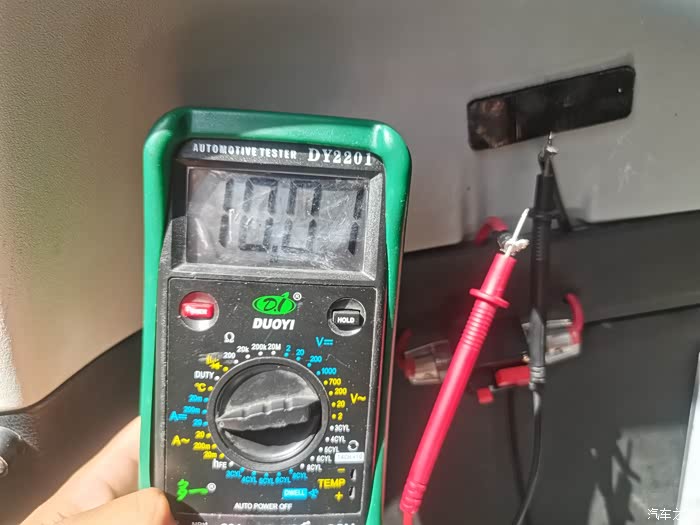

太阳能板短路电流为10.07A，产品标定参数为11.7A，   23.8V✖️10.7A＝255w  测得这块太阳能板发电功率为255，已经超出产品标定数值了，非常不错。

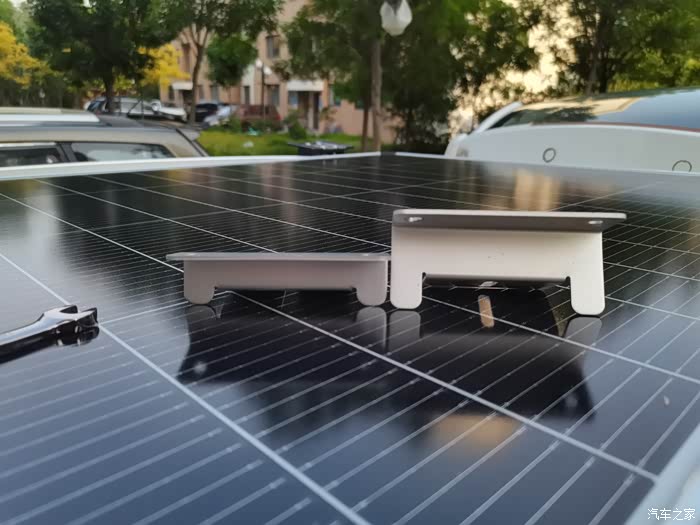

太阳能板安装固定支架选择两款高低不同的铝合金支架，前低后高一来吸收更强的太阳光 、二来后期清洗维护方便。

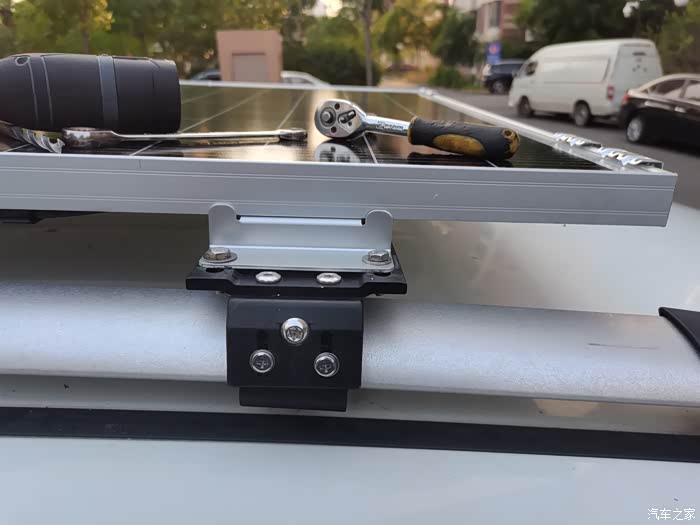

安装好前面两个矮支架与行李架支架用螺丝固定好

后面安装两个高支架与行李架支架用螺丝固定好

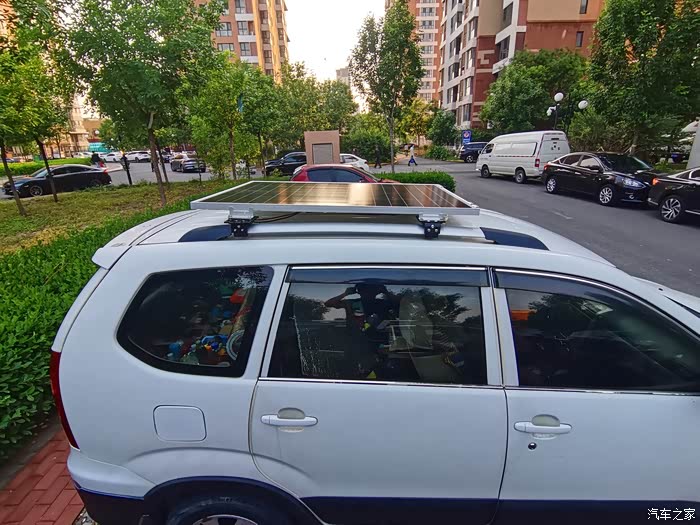

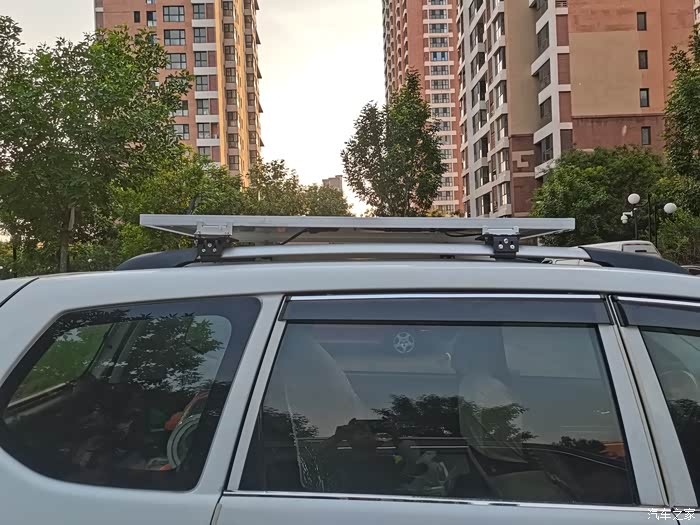

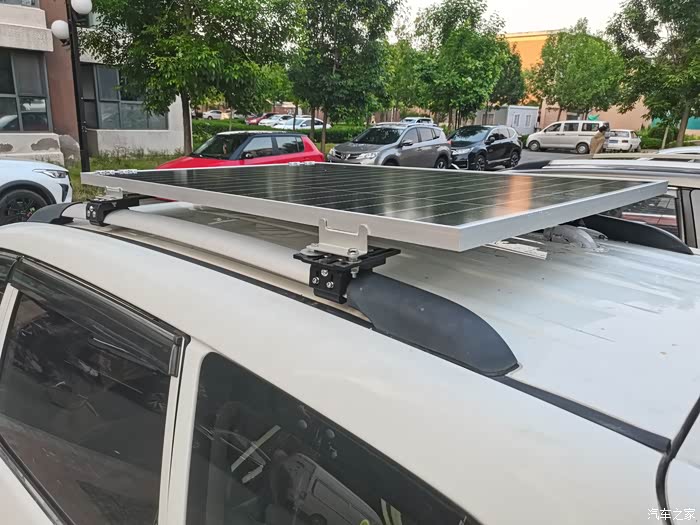

侧面安装效果图  前低后高设计为以后清洗维护方便

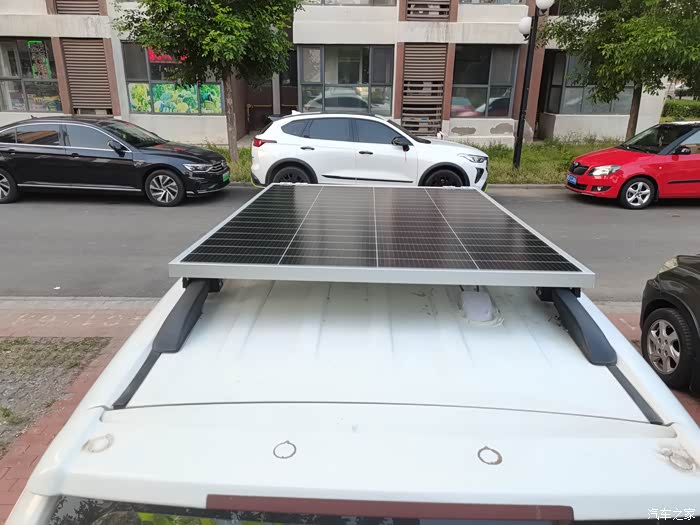

车后照

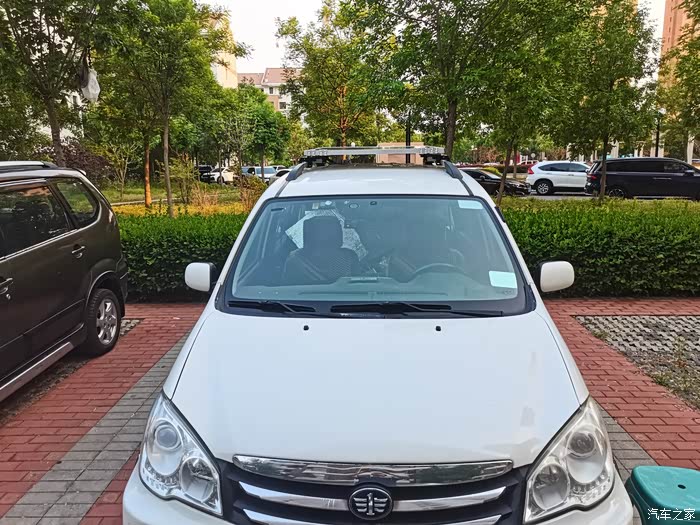

车前照

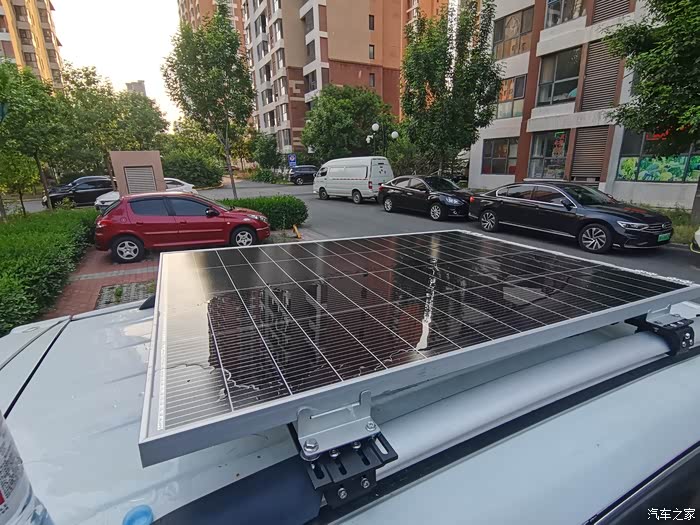

板子大小特别合适

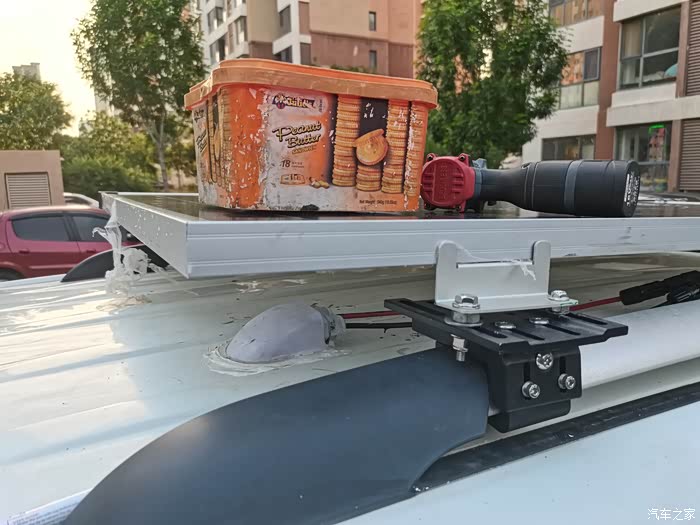

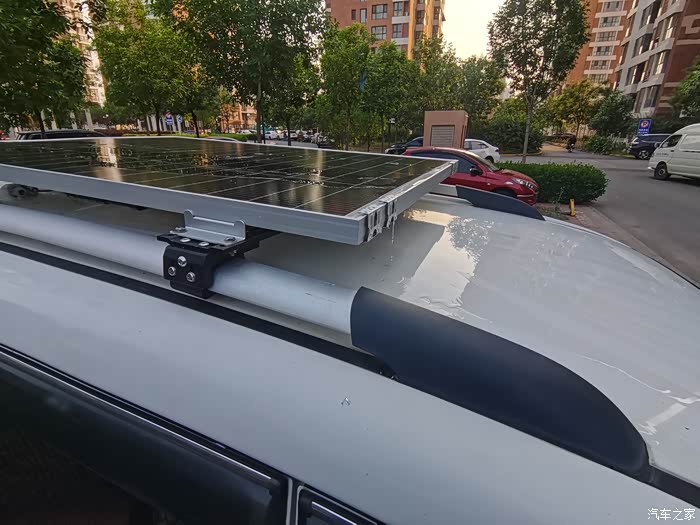

这样悬空安装太阳能板  可以起到散热作用  如果太阳能板散热不好直接影响发电效率

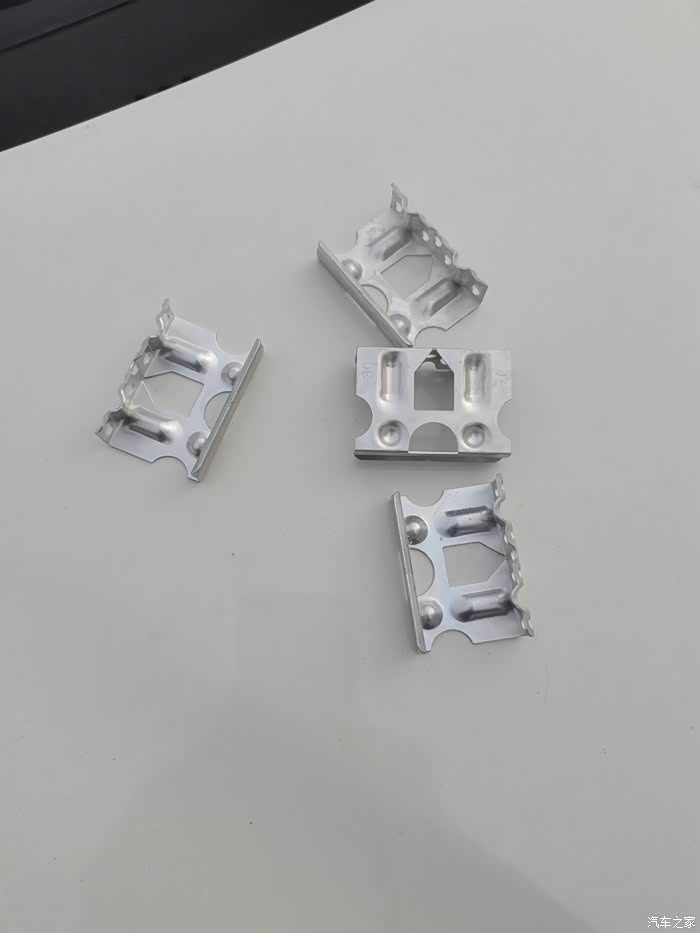

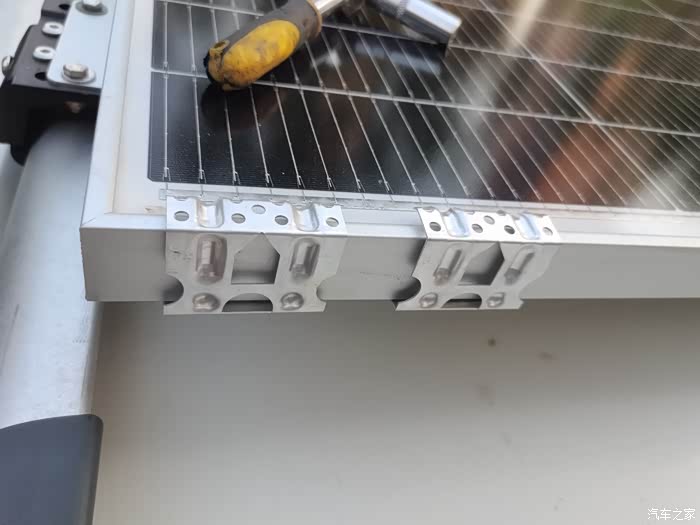

太阳能板专用全铝导水夹，因为太阳能板四周为铝合金边框凹陷设计 一旦有灰尘和泥土用水清洗不易排出。

前面边框一边各安装两个导水夹

用水做一下测试 看看导水夹效果怎么样

效果蛮不错的  很快水都排干净了

防护盒也测试没问题，接下来安装车内MPPT控制器和20A自恢复熔断器。

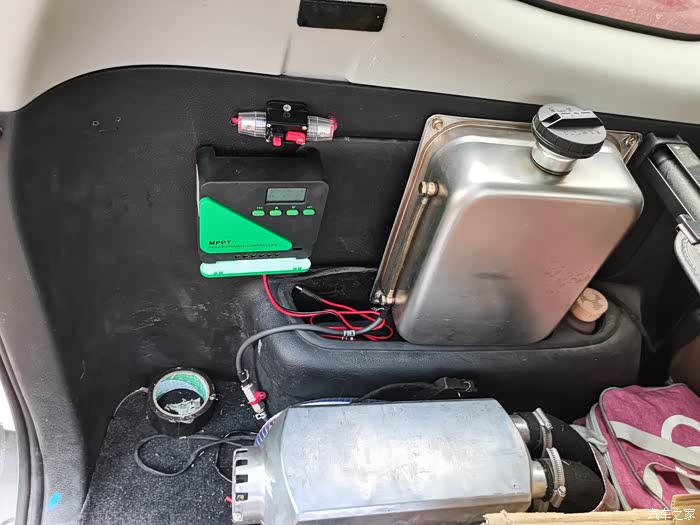

打孔穿线后安装好MPPT控制器和自恢复保险，一会在测一下控制器参数

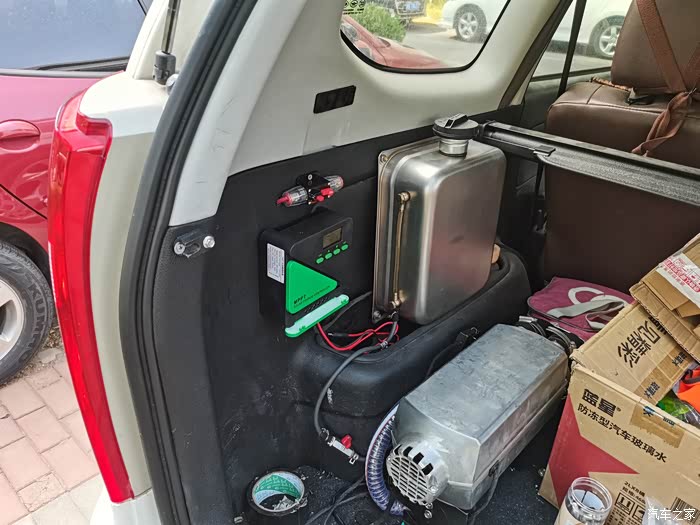

控制器 旁边是不锈钢油箱给下面5千瓦柴暖提供柴油

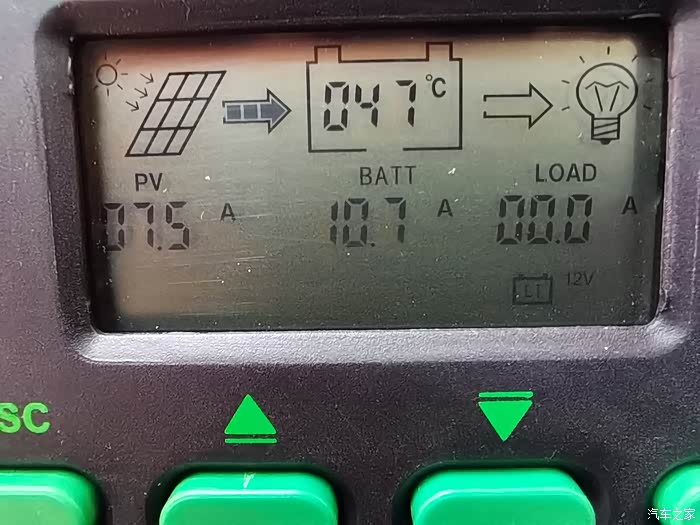

连接好控制器后  充电电流10.7A  非常不错的转换效率

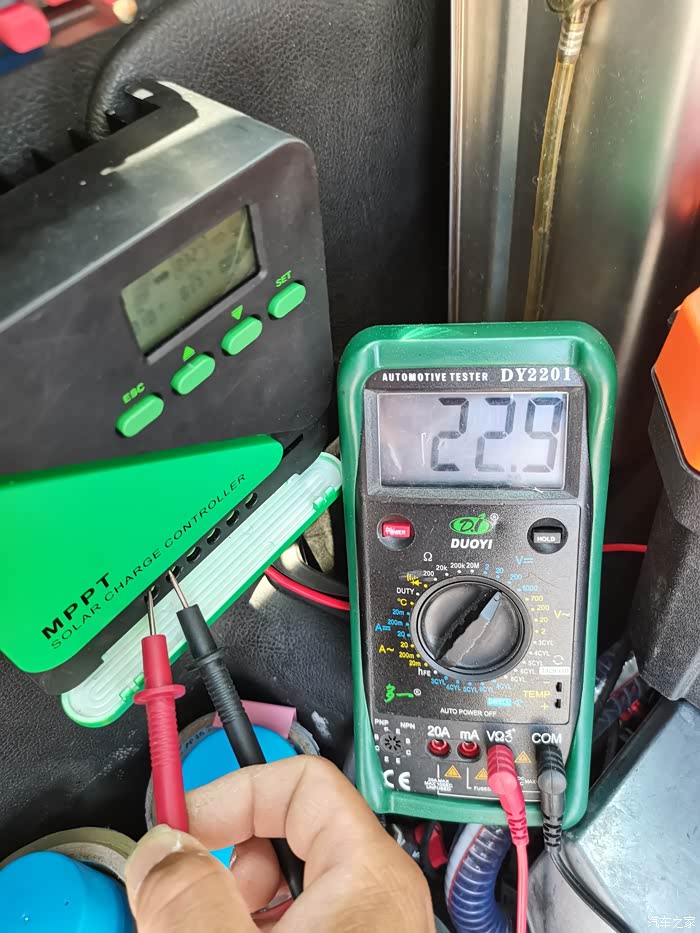

接入控制器后电压为22.9V，已经是下午四点左右了很不错的表现，从而计算出阳光充足的天气下一天最少发电一度电以上，足够满足我日常用电需要。

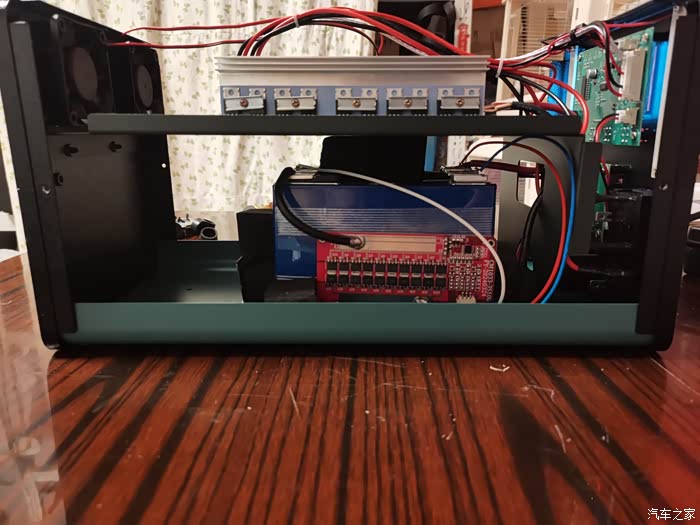

储能电源内部  电池仓空间蛮大的以后可以方便扩容

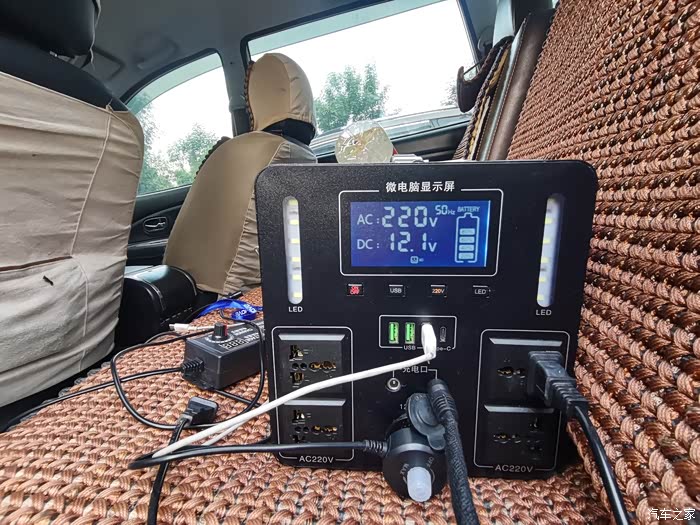

太阳能板主要给这台12V储能（一度电）逆变电源补电用，这样就不用拿到家里充电了。

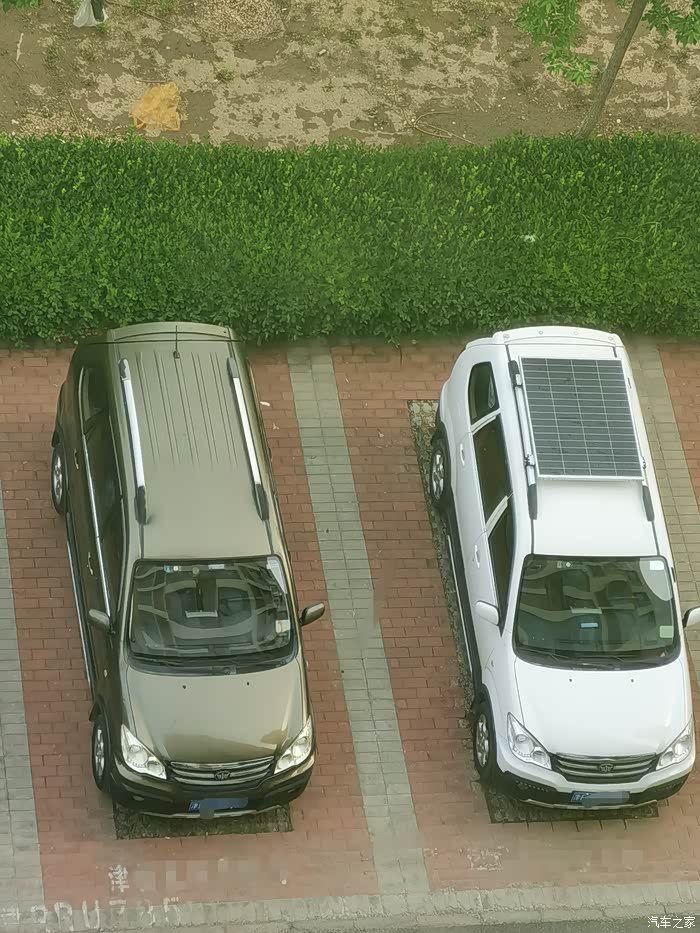

从高层拍的图片 蛮好看的
