比亚迪S6 高清倒车摄像头制作方法 安装视频 程RANBOPRO原创
S6的配置很高，2011年上市那会儿就标配了盲区右视和倒车后视摄像头。但时过境迁，当年的摄像头在现在看来效果已经不入流了。尤其夜晚环境光线暗的时候原车的摄像头已经力不从心。大家是否有过夜晚郊外停车时摄像头一片漆黑，后视镜里啥也看不见的窘境？解决方案有两种：一种是改装倒车灯，用大功率LED白光灯代替原来的倒车灯。但这种要破线影响电气安全性，而且效果不好，图像发白。还违反了道路交通安全法。随着全民有奖举报逐渐展开，只要旁边的车安装了行车记录仪拍到你就可以提交凭证举报拿奖金了。所以这种方法不推荐。第二种是种更换高清摄像头的方法。这是无损安装，不用破线，效果很好。此贴就讲怎么自己动手制作一个S6专用的高清倒车摄像头。

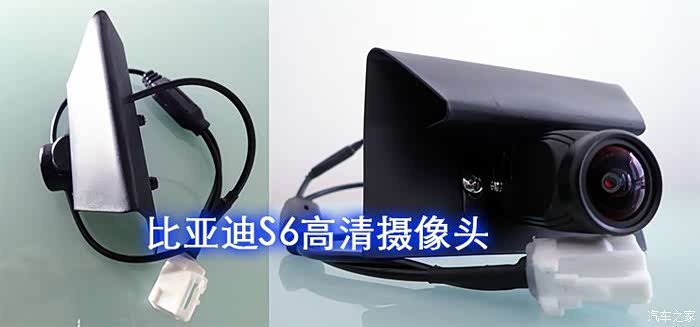

先抛出结果。下图就是我自己制作的摄像头，和原厂摄像头效果对比简直一个天上一个地下，详情看视频对比吧。
制作摄像头需准备下列材料和工具。除开工具的费用，摄像的材料成本只要两百多块钱，比原车摄像头便宜很多。

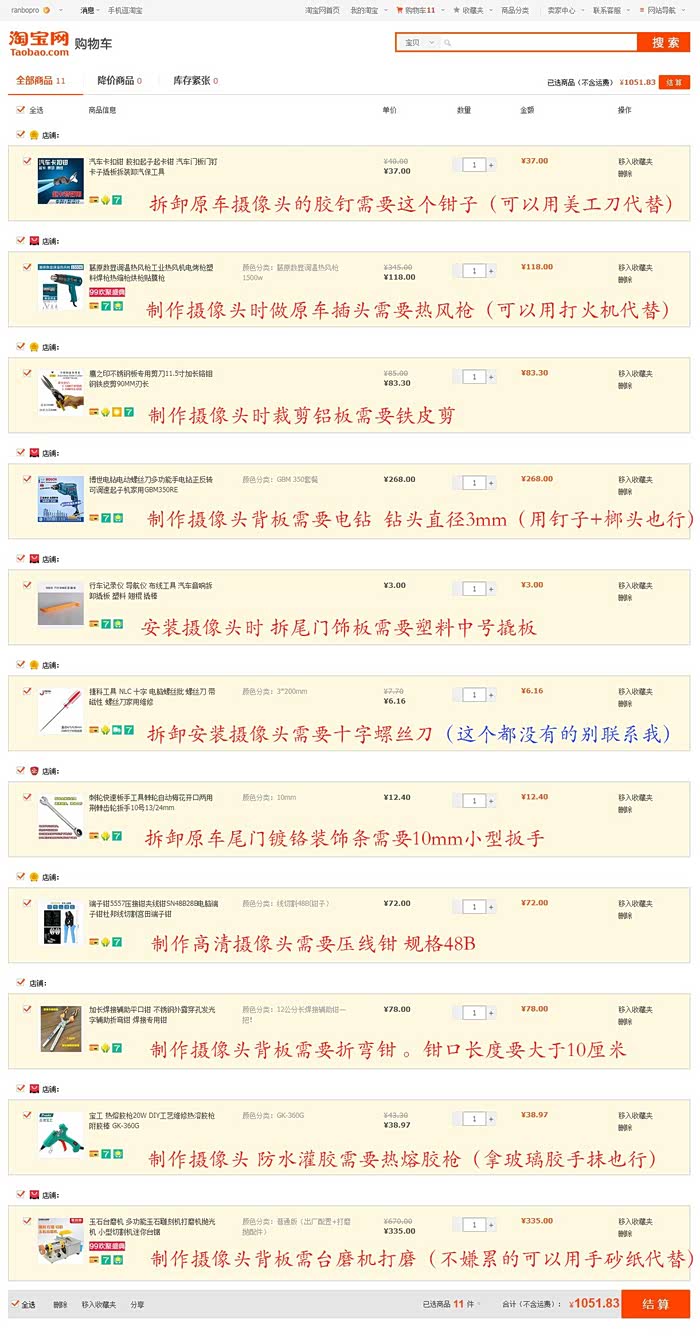

上图清单是所需制作工具。大部分制作工具可以用日常工具代替。另外制作背板的时候需要冷焊机，这个太贵了我也没有。我是拿到外面做门窗的地方找他们帮忙焊的。对他们来说不费事，点两下就OK。至于费用拿根烟吧
估计人家也不好意思收你钱。
估计人家也不好意思收你钱。

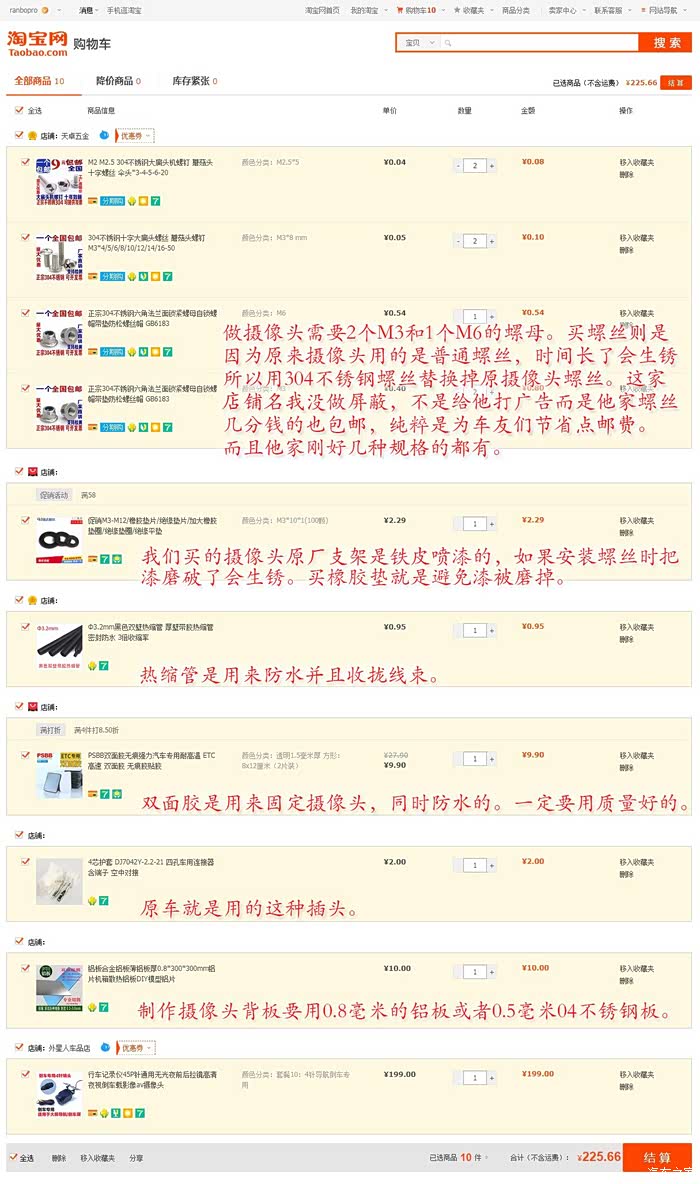

上图为材料清单，其中螺丝和摄像头双面胶是包邮的，另外4样运费大约30~40￥，其中热缩管和垫片可以当地五金店购买省区运费。

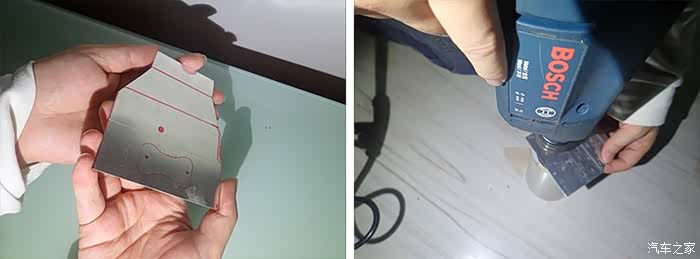

继续讲怎么做摄像头。先把铝板剪裁好，在铝板上用原厂摄像头画个轮廓，如上图所示，再继续剪裁。
挡雨的窄头是59mm，下面的背板宽度是93mm 所以折弯钳至少要买10厘米的。
再比着摄像头底座画上轮廓。后面钻孔就是用这个印记定位。
剪裁之后钻孔。图上是我一个人，其实是为了论坛发图拍照，摆个姿势讲下步骤。实际是两个人完成的，一个人弄很危险！千万别学我。
转好孔就打磨抛光。然后是折弯。

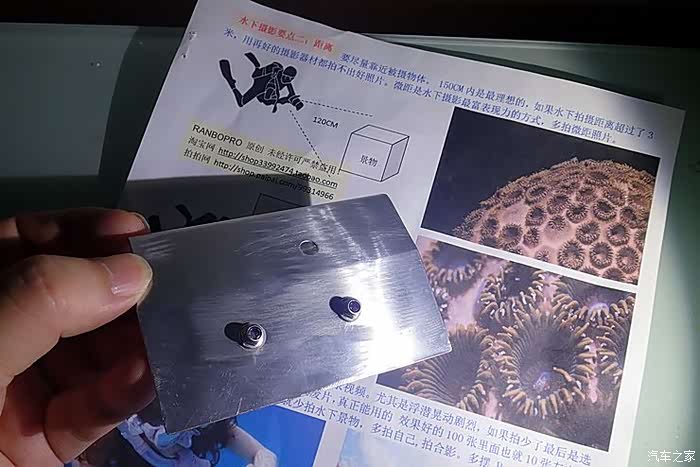

然后把掏宝上买的3个不锈钢螺母焊上去。我没有工具，焊接是在外面找人帮焊的。
螺母焊上以后清理掉?余的焊疤，然后再打磨?下。
之后是喷漆。其实喷漆这一步可以省略掉的，没什么实际意义，装上之后背板也看不见。
然后把摄像头装上去，线穿过背板。注意装的时候要先把掏宝买的硅胶垫片装在螺丝上，避免安装螺丝时把底座的漆面磨花。底座是铁的，如果磨花了以后会生锈。虽然底座换一个只要一两块钱但是拆装麻烦。
以上为比亚迪S6倒车摄像头的全部制作过程。
以上为比亚迪S6倒车摄像头的全部制作过程。
告诉大家一个好消息，右视现在能做了，效果超好，视频和制作方法已经上传。有需要的车友照着做就行了
